【初中教育】最新中考物理第十九讲电阻的测量复习试题

中考物理2021-2023真题分项精编—电阻的测量（含答案解析）A．电压表示数变小，电流表示数变大，灯丝的电阻变小B．电压表示数变大，电流表示数变小，灯丝的电阻不变C．电压表示数变大，电流表示数变大，灯丝的电阻变大D．电压表示数变小，电流表示数变小，灯丝的电阻变大A．实验原理是P=UIA．只有①B．只有②C．只有②③D．只有②③④【答案】D④闭合S1，S接1，R x和R串联，将R阻值调到0，测得电流，S接2，R0和R串联，将R阻值调到0，测得电流，两次电源电压相等，可解得R x电阻，，故④可行。

故选D。

二、多选题4．（2023·山东济南·统考中考真题）在“测量小灯泡正常发光时的电阻”的实验中，关于四位同学遇到的一些问题，下列说法正确的是（）A．小刚连接完电路的最后一根导线小灯泡就亮了，是因为他连接电路时开关是闭合的B．小强连接完电路闭合开关后小灯泡不亮，可能是因为滑动变阻器的阻值调到了最大C．小梅要判断小灯泡是否正常发光，应在调节滑动变阻器的同时仔细观察小灯泡亮度D．小丽发现小灯泡在不同电压下测得的电阻值均不相同，有可能是由测量误差导致的【答案】AB【详解】A．小刚连接完电路的最后一根导线小灯泡就亮了，说明接完电路的最后一根导线，电流就构成了通路，这是因为他连接电路时开关是闭合的，故A正确；B．小强连接完电路闭合开关后小灯泡不亮，可能是电路出现断路，也可能是通过灯泡的电流太小，所以可能是滑动变阻器的阻值调到了最大，故B正确；C．要判断小灯泡是否正常发光，观察小灯泡亮度是无法准确判断的，需要在调节滑动变阻器的同时仔细观察电压表示数是否达到额定电压，故C错误；D．由于灯泡的阻值是不固定的，灯泡的电阻随温度的变化而变化，所以小丽发现小灯泡在不同电压下测得的电阻值均不相同，故D错误。

故选AB。

5．（2023·天津·统考中考真题）如图所示的“电阻测量盒”，内有电源（电压不变且未知）、阻值已知的定值电阻0R、开关和电流表，并引出两根导线到盒外。

中考物理电阻试题及答案一、选择题1. 电阻是导体对电流的阻碍作用，其大小与导体的（）有关。

A. 长度B. 材料C. 横截面积D. 以上都有关答案：D2. 根据欧姆定律，当导体两端的电压增大时，通过导体的电流（）。

A. 增大B. 减小C. 不变D. 无法确定答案：A3. 电阻的单位是欧姆，用符号（）表示。

A. WB. AC. ΩD. V答案：C二、填空题4. 电阻的大小与导体的______、______、______以及材料有关。

答案：长度、横截面积、温度5. 串联电路中，总电阻等于各部分电阻的______。

答案：和三、计算题6. 已知电阻R1为10Ω，电阻R2为20Ω，它们串联后接到12V的电源上，求串联电路的总电阻及通过R1的电流。

答案：总电阻R总= R1 + R2 = 10Ω + 20Ω = 30Ω；通过R1的电流I = U / R总= 12V / 30Ω = 0.4A。

四、实验题7. 在实验中，要测量一段导体的电阻，需要使用（）和（）。

答案：电压表、电流表8. 为了减小实验误差，测量电阻时通常采用（）的方法。

答案：多次测量取平均值五、简答题9. 为什么在电路中需要使用电阻？答案：在电路中使用电阻可以控制电流的大小，保护电路中的其他元件不受过大电流的损害，同时也可以在需要时限制电流，以满足电路设计的特定要求。

10. 请简述电阻的串联和并联对总电阻的影响。

答案：当电阻串联时，总电阻等于各个电阻的和；当电阻并联时，总电阻的倒数等于各个电阻倒数的和。

2023年中考物理重难点复习：电阻的测量（精练）
．某物理兴趣小组用如甲所示电路图测量定值电阻的阻值。

1
（2）某次测量时，电压表、电流表的指针位置如图丙所示，则电压表读数为V，电流表读数为A，根据测量结果可计算出待测电阻的阻值为Ω。

（3）移动滑动变阻器滑片P，改变电压表和电流表的示数，根据实验测得的多组数据，求出电阻的平均值。

多次测量求平均值的目的是。

A.减小实验误差
B.寻找普遍规律
2．小华做测量定值电阻R x阻值的实验，现有器材：待测电阻R x、两节干电池、电压表、电流表、滑动变阻器、开关、导线若干。

第1页（共9页）。

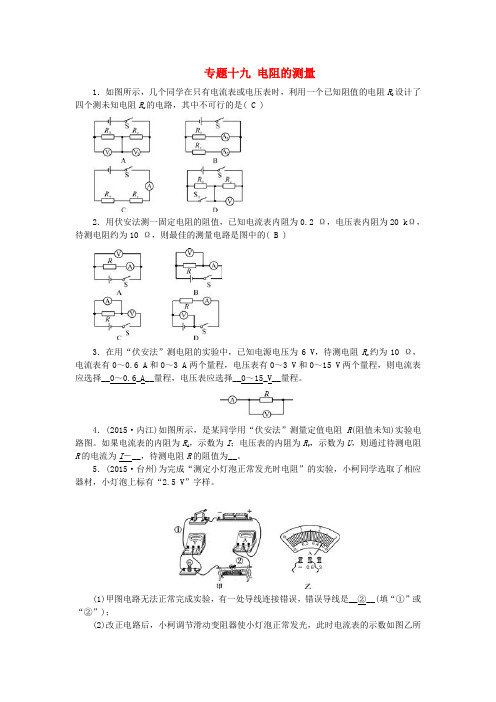

专题十九电阻的测量1．如图所示，几个同学在只有电流表或电压表时，利用一个已知阻值的电阻R0设计了四个测未知电阻R x的电路，其中不可行的是( C )2．用伏安法测一固定电阻的阻值，已知电流表内阻为0.2 Ω，电压表内阻为20 kΩ，待测电阻约为10 Ω，则最佳的测量电路是图中的( B )3．在用“伏安法”测电阻的实验中，已知电源电压为6 V，待测电阻R x约为10 Ω，电流表有0～0.6 A和0～3 A两个量程，电压表有0～3 V和0～15 V两个量程，则电流表应选择__0～0.6_A__量程，电压表应选择__0～15_V__量程。

4．(2015·内江)如图所示，是某同学用“伏安法”测量定值电阻R(阻值未知)实验电路图。

如果电流表的内阻为R A，示数为I；电压表的内阻为R V，示数为U，则通过待测电阻R的电流为I－__，待测电阻R的阻值为__。

5．(2015·台州)为完成“测定小灯泡正常发光时电阻”的实验，小柯同学选取了相应器材，小灯泡上标有“2.5 V”字样。

(1)甲图电路无法正常完成实验，有一处导线连接错误，错误导线是__②__(填“①”或“②”)；(2)改正电路后，小柯调节滑动变阻器使小灯泡正常发光，此时电流表的示数如图乙所示，则小灯泡正常发光时的电阻是__5__欧姆。

6．(2015·哈尔滨)同学们利用“伏安法”测量未知电阻R x的阻值，所用电源电压为3 V，R x阻值约为5 Ω。

(1)实物电路如图甲所示，请用笔画线代替导线将电路连接好；(2)闭合开关，当电压表示数为2.4 V时，电流表示数如图乙所示，则通过电阻R x的电流I＝__0.5__A，计算出R x＝__4.8__Ω；(3)利用现有的器材和电路，在已经规范使用器材的前提下，如何使测量结果更接近真实值？解：多次改变滑动变阻器的滑片到不同位置，分别测出电流和电压并求出电阻值，计算电阻的平均值。

7．(2014·北京)晓亮利用阻值为R0的定值电阻和一块电流表测量未知电阻R x的阻值。

中考物理总复习《电阻的测量》专题检测卷-带参考答案学校:___________姓名：___________班级：___________考号：___________1．小峰同学在做“用伏安法测量定值电阻R的阻值”的实验中∶(1)如图甲所示是小峰同学连接的实物图，其中有一处连接错误，请在错误连线上打“×”，并用笔画线代替导线画上正确的连线。

(2)实验前，为保护电路，滑动变阻器的滑片应置于（选填“A”或“B”）端。

(3)闭合开关，移动滑动变阻器滑片P，发现电压表始终无示数，电流表有示数，其原因可能是（填字母）。

A．滑动变阻器断路B．定值电阻R断路C．定值电阻R短路(4)排除故障后，当电压表示数为2.5 V时，电流表示数如图乙所示，则它的阻值是Ω。

(5)实验中需要移动滑动变阻器的滑片多次测量，其目的是。

(6)小峰同学还想用图所示电路“测量小灯泡电功率”。

已知小灯泡的额定电压为2.5 V，电源电压为6V，滑动变阻器A，B分别标有“50Ω 1 A”和“30Ω 1.5 A”字样。

∶闭合开关S ，S1，断开S2，移动滑动变阻器A的滑片，使电压表示数为V，此时小灯泡正常发光。

∶闭合开关S，S2，断开S1，保持滑动变阻器的滑片不动，移动滑动变阻器的滑片，使电压表示数为2.5 V。

∶保持滑动变阻器B的滑片不动，移动滑动变阻器A的滑片至阻值最大处，此时电压表示数为1 V，则灯的额定功率P额= W。

2．小阳为测量额定电压为2.5V 的小灯泡在不同电压下的电阻，连接了如图所示的电路，并进行了实验操作。

请按要求完成下列问题：(1)开关闭合前，滑动变阻器的滑片P 应放置在最端（选填：“左”或“右”）。

(2)开关闭合后，小阳发现电流表的指针向零刻度线的左侧偏转，此现象的原因可能是A．电流表正负接线柱接反了B．电流表没有调零C。

电流表量程过大D．电流表损坏(3)上述问题解决后，闭合开关，移动滑动变阻器的滑片P 时，发现小灯泡始终不发光，电压表有示数，电流表无示数，则故障原因可能是。

2019-2020年中考物理专题复习第十九讲电阻的测量 1．(xx，汕尾)如图甲所示，是用伏安法测定电阻的实验装置。

(1)在连接电路时开关应__ __。

(2)闭合开关前滑动变阻器滑片的位置如图甲所示，这是__ __(选填“合理”或“不合理”)的；滑动变阻器是通过改变导体的__ __来改变电阻的，它在电路中的作用除了可以调节电路中的电流和电阻两端的电压外，还可以__ __。

(3)如果闭合开关后发现，电流表指针向左偏转(如图乙所示)，产生故障的原因可能是，排除故障后，调节滑动变阻器滑片的位置，当电压表的示数为2.4 V时，电流表的示数如图丙所示为 A，则被测电阻的阻值为__ __Ω。

2．(xx，淄博)小娟利用如图所示的器材测量小灯泡的电阻，已知小灯泡的额定电压为2.5 V。

(1)请用笔画线代替导线将电压表正确接入电路。

(2)闭合开关前，滑动变阻器的滑片应调到最__ __(选填“左”或“右”)端，电路连接正确后闭合开关，小娟发现小灯泡不亮、电压表无示数、电流表有示数，移动变阻器的滑片时，电流表的示数会变化，则故障原因可能是小灯泡__ __(选填“断路”或“短路”)。

(1)按图甲电路，将图乙中电流表正确连入电路。

(2)该同学检查电路连接正确，合上开关，可是无论怎样移动滑片，电压表示数总为3 V 不变，你认为发生故障的原因可能是____或____。

(3)排除故障后，小明将滑片P向左滑动时，电压表示数将__ __(选填“增大”“减小”或“不变”)，当P滑到某一位置时，两表读数如图丙所示，由此可知R1＝__ __Ω。

你认为这个结果可靠吗？理由是__ _ _。

4．(xx，德阳)某实验小组探究金属丝电阻大小与长度的关系，他们取一段粗细均匀的金属丝拉直连接在A、B接线柱上，在金属丝上安装一个可滑动的金属夹P。

实验室还提供了下列器材：电压表、电流表、电池组(电压3 V)、滑动变阻器(20 Ω 2 A)、刻度尺、开关和导线若干。

中考物理总复习《电阻的测量》专项测试卷(带有答案)学校:___________班级：___________姓名：___________考号：___________1．在“测定小灯泡的电阻”实验中,小雨同学用一个电压表,一个电流表,一个开关,电压为6V的电源,正常发光时电压为2.5V的小灯泡（正常发光时的电阻约为8Ω）和一个标有“20Ω 1.5A”的滑动变阻器.（1）连接电路时，开关必须．（2）请用笔画线代替导线,将图甲的实物电路连接完整(连线不得交叉).要求当滑动变阻器的滑片向左移动时,电流表示数减小 .（3）改变滑动变阻器的阻值,多次测量通过小灯泡的电流和他两端的电压,根据记录的数据,小雨画出了小灯泡电流随其两端电压变化的关系图象(如图乙),根据图象提供的信息,计算出小灯泡正常发光时的电阻约为,小灯泡灯泡的电流与灯两端电压不成正比的原因是 .2．在“测量小灯泡电阻”实验中，选用的器材有：两节新干电池，额定电压为2.5V的待测小灯泡、滑动变阻器、电流表、电压表，开关和若干导线。

（1）请用笔画线代替导线，将图甲中的实物电路连接完整；（2）正确连接好电路，闭合开关前，滑动变阻器的滑片应置于（选填“A”或“B”）端；（3）闭合开关，发现小灯泡不发光，电压表无示数，电流表有示数，造成这一现象的原因可能是（选填字母代号）；A．电流表短路B．小灯泡短路C．滑动变阻器断路（4）排除故障后，移动滑片P，某次实验时，电压表的示数为2.5V，电流表的示数如图乙所示，则通过小灯泡的电流为A，小灯泡正常发光时的电阻约为（结果保留一位小数）；-图像如图丙所示，（5）经过多次实验，测出并记录多组电压和电流的值，得到小灯泡的I U通过分析图像，写出一条你发现的结论：。

3．小明在“测量定值电阻的阻值”的实验中，已知电源电压保持不变，滑动变阻器的最大阻值为R。

（1）如图甲所示是他连接的实验电路，其中有一根导线连接错误。

请你在错误的导线上画“×”，并用笔画线代替导线画出正确的导线；（2）连接好电路，将滑片P移至最右端，闭合开关，移动滑片，当电压表示数为2.5V时，电流表示数如图乙所示，则被测电阻的阻值是Ω；（3）完成测量定值电阻实验后，小明还想测小灯泡的电阻，他经老师同意后，找来一个额定电压为“2.5V”小灯泡，老师要求他在原有器材中选择，不使用电流表，增加一个最大阻值为0R的滑动变阻器，于是小明设计了如图丙所示电路，测出了额定电压为“2.5V”小灯泡正常发光时的电阻，请补全下列步骤：R的滑片到最左端，再调节滑动变阻器R，直到电压表的①闭合开关S，先调节滑动变阻器示数为2.5V；R”或“R”）的滑片到最右端，读出此时电压表的示数为U；①接着调节滑动变阻器（填“R和已知量表示）。

专题19 电阻的测量★考点一：电阻及滑动变阻器的使用1．关于导体电阻,下列说法正确的是（）A．铜导线电阻比铁导线电阻小B．导体两端的电压为零时，导体的电阻为零C．只增加导体的横截面积，导体的电阻增大D．导体的电阻越小，表示导体对电流的阻碍作用越小【答案】D【解答】A、导体的电阻与导线的材料、长度和横截面积有关，所以铜导线的电阻不一定比铁导线的电阻小,故A错误;B、导体的电阻是导体本身的一种性质，与导体两端电压无关;导体两端的电压为零时，导体的电阻并不为零，故B错误；C、只增加导体的横截面积,导体的电阻减小,故C错误；D、导体的电阻表示的是导体对电流的阻碍作用,电阻越小，说明导体对电流的阻碍作用越小，故D正确。

2．当滑动变阻器的滑片向b端滑动时，下列四种接法中，变阻器阻值变大的是（) A．B．C．D．【答案】C【解答】A、由图可知，滑动变阻器同时接上面两个接线柱,滑动变阻器接入电路的电阻为零,移动滑片,滑动变阻器接入电路的阻值不变，故A不符合题意；B、由图可知，向右（b端）移动滑片时,滑动变阻器接入电路的电阻丝长度变短,滑动变阻器连入电路的阻值变小，故B不符合题意；C、由图可知,向右移动滑片时，滑动变阻器接入电路的电阻丝长度变长，滑动变阻器接入电路的阻值变大，故C符合题意；D、由图可知，向右移动滑片时，滑动变阻器接入电路的电阻丝长度变短，滑动变阻器连入电路的阻值变小,故D不符合题意。

3．如图是滑动变阻器的结构和连入电路的示意图，当滑片P向左滑动时，连入电路的电阻变小的是（）A．B．C．D．【答案】A【解答】A、图中滑片向左移动时，电阻丝接入部分变短，连入的阻值变小，符合题意；B、同时接入上方两接线柱，相当于接入一导线，滑片移动,接入电阻不变，不合题意；C、同时接入下方两接线柱，相当于接入一定值电阻，滑片移动,接入的电阻值不变,不合题意；D、滑片向左移动时,电阻丝接入部分变长，接入电路中的电阻变大，不符合题意。

物理初三电阻测试题及答案一、选择题1. 电阻是导体对电流的阻碍作用，其单位是欧姆。

下列哪个选项不是欧姆定律的内容？A. V = IRB. 电压与电流成正比C. 电阻是导体本身的性质D. 电阻与电压成正比2. 串联电路中，总电阻与各部分电阻的关系是什么？A. 总电阻等于各部分电阻之和B. 总电阻等于各部分电阻之积C. 总电阻小于最小的部分电阻D. 总电阻大于最大的部分电阻3. 并联电路中，总电阻与各部分电阻的关系是什么？A. 总电阻等于各部分电阻之和B. 总电阻等于各部分电阻之积C. 总电阻小于最小的部分电阻D. 总电阻大于最大的部分电阻4. 欧姆表是用来测量什么的仪器？A. 电压B. 电流C. 电阻D. 功率5. 导体的电阻大小与以下哪个因素无关？A. 导体的材料B. 导体的长度C. 导体的横截面积D. 导体的温度二、填空题6. 欧姆定律的数学表达式是________。

7. 串联电路中，通过每个电阻的电流________。

8. 并联电路中，各电阻两端的电压________。

9. 电阻的单位是欧姆，符号为________。

10. 导体的电阻大小与导体的材料、长度、横截面积以及________有关。

三、简答题11. 请简述欧姆定律的基本内容。

12. 请解释串联电路和并联电路的特点。

四、计算题13. 一个电阻为20Ω的电阻器与一个电阻为30Ω的电阻器串联，求总电阻。

14. 如果上述两个电阻器并联，求总电阻。

答案一、选择题1. D2. A3. C4. C5. D二、填空题6. V = IR7. 相等8. 相等9. Ω10. 温度三、简答题11. 欧姆定律描述了电流、电压和电阻之间的关系，即通过导体的电流与两端电压成正比，与导体的电阻成反比。

12. 串联电路中，电流在各个电阻上相等，总电阻等于各部分电阻之和；并联电路中，电压在各个电阻上相等，总电阻小于最小的部分电阻。

四、计算题13. 总电阻 R总= R1 + R2 = 20Ω + 30Ω = 50Ω14. 总电阻 R总= (R1 * R2) / (R1 + R2) = (20Ω * 30Ω) / (20Ω + 30Ω) = 1200Ω² / 50Ω = 24Ω结束语通过本测试题的练习，希望同学们能够加深对电阻以及欧姆定律的理解和应用，提高解决物理问题的能力。

初三物理电阻试题及答案一、选择题（每题3分，共30分）1. 电阻是导体对电流的阻碍作用，其大小与导体的（）A. 长度和横截面积有关B. 材料有关C. 温度有关D. 所有以上因素2. 欧姆定律的公式是（）A. V = IRB. I = V/RC. R = V/ID. V = I * R3. 串联电路中，总电阻与各电阻之间的关系是（）A. 等于各电阻之和B. 等于各电阻之积C. 等于各电阻倒数之和D. 等于各电阻倒数之积4. 并联电路中，总电阻与各电阻之间的关系是（）A. 等于各电阻之和B. 等于各电阻之积C. 等于各电阻倒数之和D. 等于各电阻倒数之积的倒数5. 根据焦耳定律，电流通过导体产生的热量与（）A. 电流的平方成正比B. 电流成正比C. 电阻成正比D. 电流的平方、电阻和通电时间成正比6. 以下哪种材料是半导体（）A. 铜B. 铁C. 硅D. 铝7. 电阻的单位是（）A. 欧姆B. 伏特C. 安培D. 瓦特8. 导体的电阻与（）A. 材料有关B. 温度有关C. 长度和横截面积有关D. 所有以上因素9. 电阻并联时，总电阻比任何一个电阻都（）A. 大B. 小C. 相等D. 不确定10. 电阻串联时，总电阻比任何一个电阻都（）A. 大B. 小C. 相等D. 不确定二、填空题（每题2分，共20分）1. 电阻的符号是______。

2. 欧姆定律是描述电压、电流和电阻之间关系的定律，其公式为______。

3. 串联电路中，总电阻等于各电阻之______。

4. 并联电路中，总电阻的倒数等于各电阻倒数之______。

5. 焦耳定律的公式为______。

6. 半导体的电阻值会随着温度的升高而______。

7. 电阻的单位是______，符号为Ω。

8. 电阻的大小与导体的______、______和材料有关。

9. 电阻并联时，总电阻比任何一个电阻都______。

10. 电阻串联时，总电阻比任何一个电阻都______。
