中考物理试题分类汇编(五)电阻的测量专题

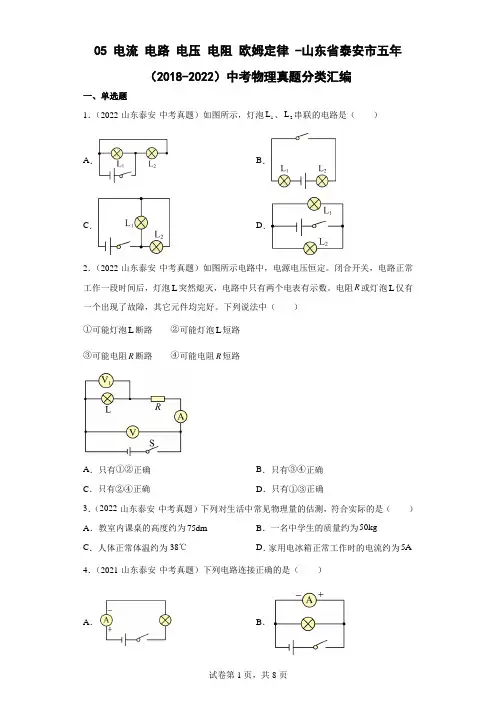

05 电流电路电压电阻欧姆定律 -山东省泰安市五年（2018-2022）中考物理真题分类汇编一、单选题1．（2022·山东泰安·中考真题）如图所示，灯泡1L、2L串联的电路是（）A．B．C．D．2．（2022·山东泰安·中考真题）如图所示电路中，电源电压恒定。

闭合开关，电路正常工作一段时间后，灯泡L突然熄灭，电路中只有两个电表有示数。

电阻R或灯泡L仅有一个出现了故障，其它元件均完好。

下列说法中（）①可能灯泡L断路②可能灯泡L短路③可能电阻R断路④可能电阻R短路A．只有①②正确B．只有③④正确C．只有②④正确D．只有①③正确3．（2022·山东泰安·中考真题）下列对生活中常见物理量的估测，符合实际的是（）A．教室内课桌的高度约为75dm B．一名中学生的质量约为50kgC．人体正常体温约为38℃D．家用电冰箱正常工作时的电流约为5A 4．（2021·山东泰安·中考真题）下列电路连接正确的是（）A．B．C．D．5．（2020·山东泰安·中考真题）如图所示，闭合开关，两灯均不亮。

已知电路连接正确，是其中一个小灯泡出现了故障。

将电压表并联在灯泡L1两端时，电压表有示数。

则电路故障是（）A．灯L1短路B．灯L2短路C．灯L1断路D．灯L2断路6．（2019·山东泰安·中考真题）如图所示，电路中电源电压保持不变，小灯泡标有“3V 1.5W字样，不考虑灯泡电阻随温度的变化，滑动变阻器R的最大阻值为24Ω，电流表量程为0﹣0.6A，电压表量程为0﹣3V．当开关S闭合后，滑动变阻器R接入电路的电阻为3Ω时小灯泡正常发光．为了保证电路安全，小灯泡电压不超过额定电压，两电表的示数均不超过所选量程．在滑片P滑动过程中，下列说法①电源电压为4.5V②变阻器接入电路的阻值范围是3Ω﹣12Ω③小灯泡的最小功率为0.135W④电路的最大功率2.25WA．只有①②正确B．只有③④正确C．只有①②④正确D．①②③④都正确7．（2012·山东泰安·中考真题）在如图所示的电路中，当闭合开关S后，发现两灯都不亮，电流表的指针几乎指在零刻度线，电压表指针则有明显偏转．经检查除小灯泡外，其余器材的连接良好，造成这种情况的原因可能是（ ）A ．灯泡L 2短路B ．灯泡L 2断路C ．灯泡L 1断路D ．两个灯泡都断路8．（2021·山东泰安·中考真题）如图所示电路中，电源电压保持不变。

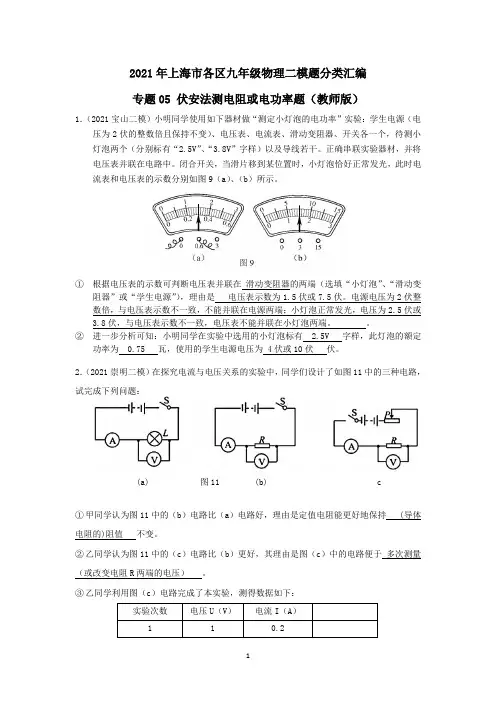

2021年上海市各区九年级物理二模题分类汇编 专题05 伏安法测电阻或电功率题（教师版）1．（2021宝山二模）小明同学使用如下器材做“测定小灯泡的电功率”实验：学生电源（电压为2伏的整数倍且保持不变）、电压表、电流表、滑动变阻器、开关各一个，待测小灯泡两个（分别标有“2.5V ”、“3.8V ”字样）以及导线若干。

正确串联实验器材，并将电压表并联在电路中。

闭合开关，当滑片移到某位置时，小灯泡恰好正常发光，此时电流表和电压表的示数分别如图9（a ）、（b ）所示。

① 根据电压表的示数可判断电压表并联在 滑动变阻器的两端（选填“小灯泡”、“滑动变阻器”或“学生电源”），理由是 电压表示数为1.5伏或7.5伏。

电源电压为2伏整数倍，与电压表示数不一致，不能并联在电源两端；小灯泡正常发光，电压为2.5伏或3.8伏，与电压表示数不一致，电压表不能并联在小灯泡两端。

。

② 进一步分析可知：小明同学在实验中选用的小灯泡标有 2.5V 字样，此灯泡的额定功率为 0.75 瓦，使用的学生电源电压为 4伏或10伏 伏。

2．（2021崇明二模）在探究电流与电压关系的实验中，同学们设计了如图11中的三种电路，试完成下列问题：(a) 图11 (b) c①甲同学认为图11中的（b ）电路比（a ）电路好，理由是定值电阻能更好地保持 (导体电阻的)阻值 不变。

②乙同学认为图11中的（c ）电路比（b ）更好，其理由是图（c ）中的电路便于 多次测量（或改变电阻R 两端的电压） 。

③乙同学利用图（c ）电路完成了本实验，测得数据如下：实验次数电压U （V ）电流I （A ）110.2图112 2 0.43 4 0.8处理数据时，请你为该同学把上表中第四列（第一行）补上合适的栏目名称是 U/I 。

④估算图11（c）中导体R的阻值是 5 欧。

⑤实验操作过程中，丙同学发现滑动变阻器已损坏，但经过思考后利用图（b）电路最终也能完成多次实验，该同学的做法是改变电源电压。

中考电阻的测量方法专题知识点清单一、等效替代法测电阻：如图，（1）S至a ，记下电流表（或电压表）的示数为I（或U ）；（2）S至b，调节电阻箱R，使电流表（或电压表）的示数仍为I（或U）；读出电阻箱的阻值为R，即Rx的阻值。

（其中R0起保护电路的作用）二、伏安法测电阻：优点：可调节滑动变阻器多次测量求平均值减小误差。

三、缺表测电阻：（一）缺电压表，利用并联分流，串联电压相等测电阻：（1）如图甲，将R1和R2并联，先测出R1的电流，再测出R2的电流为I2，根据两次电压相等U1=U2，所以，I1R1=I2R x，所以：（2）改进，换用单刀双掷开关，如图乙。

（表达式同上）（二）缺电流表，利用串联分压，电流相等测电阻：（1）如图甲，电压表测出R1两端的电压U1；再测出R2两端的电压U2；根据两电阻中的电流相等I1=I x，所以：（2）改进：单刀双掷开关如图乙，开关S至1的位置，可测出R1上的电压U1；将S至2的位置，可测出R x和R1的总电压U2．根据电流相同，I1=I x，xRUURU1211-=所以，1112RUUURx-=说明：以上两种方法中的定值电阻均可用最大已知的滑动变阻器代替，只须将滑片移至阻值最大端就是定值电阻。

甲乙甲乙（三）缺电流表或电压表，利用滑动变阻器的最大阻值测电阻（1）缺电流表：如图甲①将滑片P滑到左端测出R x两端的电压U1；②将滑片P滑到右端时可测出R x和R′两端的总电压U2．由R x和R′串联电流相等（2）缺电压表如图乙。

①将滑片P滑到a点，可测R x的电流I1；②再滑到b端测R x和R′的电流I2．由于电源电压相等．①U=I1R x；②U=I2(R’+R x) 所以（三）缺电压表或电流表，利用短路电路测电阻：（1）如图甲，①闭合开关S1，Rx和R串联，电流表示数为I1；②闭合开关S1和S2，R 被短路，只有Rx接入电路，电流表示数为I2；所以：①U=I1(R+Rx)②U=I2Rx；根据电源电压相等I1(R+Rx)＝I2Rx，可得（2）如图乙，①闭合开关S1，Rx和R串联，电压表示数为U1；②闭合开关S1和S2，R 被短路，只有Rx接入电路，电压表示数为U2；所以：闭合开关S1和S2时，电源电压为U2，当只闭合开关S1时，Rx两端的电压为U1，R两端的电压为U2—U1，根据Rx和R中的电流相等Ix=I R，即RUURUx121-=，解得Rx＝121UURU-综合上述方法：①伏安法测电阻最好，可多次测量求平均值减小误差；②其它方法均进行两次测量，要么通过开关转换，要么通过滑动变阻器的两个特殊位置，得到一组数据进行计算得出一个电阻值。

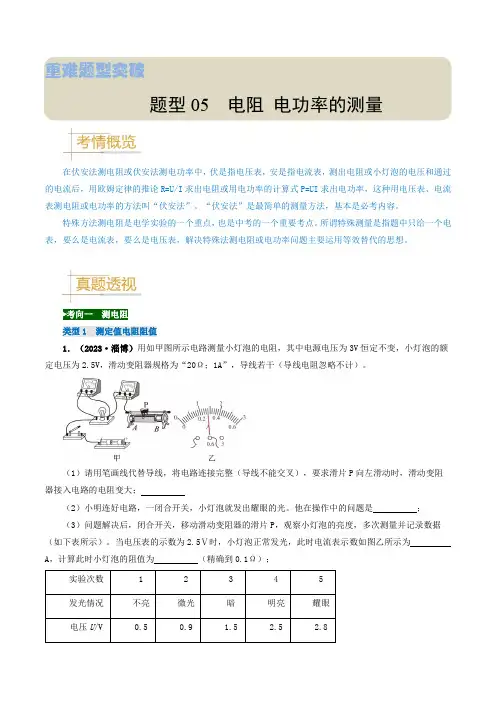

重难题型突破题型05 电阻电功率的测量在伏安法测电阻或伏安法测电功率中，伏是指电压表，安是指电流表，测出电阻或小灯泡的电压和通过的电流后，用欧姆定律的推论R=U/I求出电阻或用电功率的计算式P=UI求出电功率，这种用电压表、电流表测电阻或电功率的方法叫“伏安法”。

“伏安法”是最简单的测量方法，基本是必考内容。

特殊方法测电阻是电学实验的一个重点，也是中考的一个重要考点。

所谓特殊测量是指题中只给一个电表，要么是电流表，要么是电压表，解决特殊法测电阻或电功率问题主要运用等效替代的思想。

►考向一测电阻类型1 测定值电阻阻值1．（2023·淄博）用如甲图所示电路测量小灯泡的电阻，其中电源电压为3V恒定不变，小灯泡的额定电压为2.5V，滑动变阻器规格为“20Ω；1A”，导线若干（导线电阻忽略不计）。

（1）请用笔画线代替导线，将电路连接完整（导线不能交叉），要求滑片P向左滑动时，滑动变阻器接入电路的电阻变大；（2）小明连好电路，一闭合开关，小灯泡就发出耀眼的光。

他在操作中的问题是；（3）问题解决后，闭合开关，移动滑动变阻器的滑片P，观察小灯泡的亮度，多次测量并记录数据（如下表所示）。

当电压表的示数为2.5Ⅴ时，小灯泡正常发光，此时电流表示数如图乙所示为A，计算此时小灯泡的阻值为（精确到0.1Ω）；实验次数 1 2 3 4 5发光情况不亮微光暗明亮耀眼电压U/V 0.5 0.9 1.5 2.5 2.8）对比小灯泡在不同亮度下的电阻，你的发现是。

实际生活中，在闭合开关的瞬间白炽灯灯丝容易烧坏，是因为此时灯丝的电阻，实际电功率较大，灯丝容易熔断；（5）小明想用本实验器材探究电流和电压的关系，你认为是否可行并说明理由：。

2．（2023·宜宾）为测量某待测电阻x R的阻值，实验探究小组设计了如图甲所示的电路图，并进行了实验。

（1）在连接如图乙的电路时，开关S应处于状态，闭合开关前应将滑动变阻器的滑片置于（选填“A”或“B”）端；（2）在如图乙所示的电路中，闭合开关，移动滑片，发现电压表示数为零，电流表有示数，经分析电路连接不完整，具体原因是，请在图乙中用笔画线代替导线将电路连接完整；( ) （3）正确连接电路后，某次测量时，电压表的示数为1.5V，电流表的示数为0.3A，则待测电阻x R的阻值为Ω；实验时应多测几组数据，求电阻的平均值，目的是；（4）某实验小组实验时发现电压表已损坏，为测量x R的阻值，他们经过讨论设计了如图丙的电路图。

电阻的测量1.（2019福建，30）现要测量电阻R X的阻值，提供的实验器材有：待测电阻R x（约5Ω）、两节干电池、电流表、电压表、滑动变阻器、开关及导线若干°（1）用笔画线代替导线，将图1中的实物图连接完整，要求滑动变阻器的滑片P向接线柱D移动时接入电路的阻值变小。

（2）正确连线后，闭合开关，移动滑片P，电流表示数几乎为零，电压表示数接近电源电压且几乎不变。

若电路中只有一处故障，可判断该故障是。

（3）排除故障继续实验，某次测量，电流表的示数为0.50A，电压表的示数如图2，该示数为V，则R x＝Ω。

（4）某同学利用电源（电压未知）、电阻箱（0﹣999.9Ω）和电流表（指针能正常偏转，但刻度盘示数模糊不清）等器材，测电阻R x的阻值，设计的电路如图3．完成下列实验步骤：①正确连接电路，断开S1、S2，将电阻箱R阻值调至最大；②；③；④电阻R x＝。

（用测得量的符号表示）2.(2019天水,20)利用图甲所示的电路测量未知电阻R x的阻值，阻值大约为5Ω。

（]）请你根据电路图用笔画线代导线，将图乙的实验电路连接完整。

（2）闭合开关前，应将滑动变阻器的滑片置于______端（选填“A”或“B”）。

（3）闭合开关，发现电压表和电流表均无示数。

小芳利用另一只完好的电压表进行检测，把电压表分别接在a、b 之间和b、c之间，电压表均有示数；接在a、c之间，电压表无示数。

如果电路连接完好，只有一个元件有故障，该故障是______。

（4）排除故障后，调节滑动变阻器，记录多组数据。

画出了待测电阻R x的I-U图象，如图丙所示。

由图象可得R x=______Ω．（5）如图丁所示的实验电路图，不能够得出定值电阻R x阻值的电路是______。

3.（2019玉林，）如图所示，图甲是“伏安法测电阻”的实验电路图。

（1）请你根据图甲的电路图，用笔画线代替导线，将图乙中的实物图连接完整。

（要求滑动变阻器滑片P向右移动时阻值变大）（2）在连接电路时，开关必须。

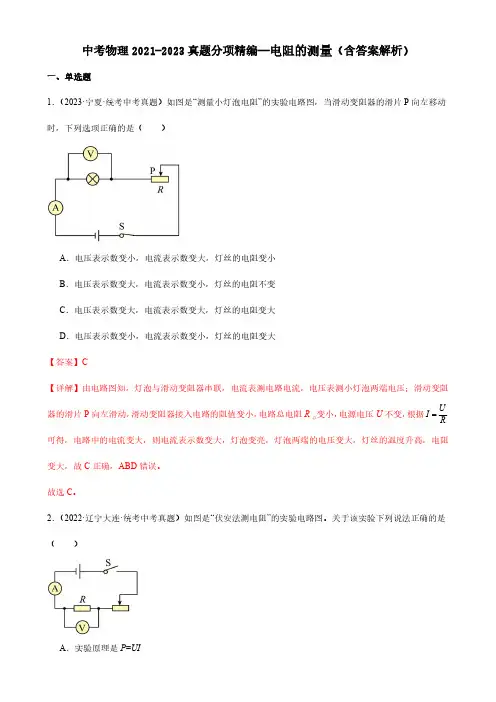

中考物理2021-2023真题分项精编—电阻的测量（含答案解析）A．电压表示数变小，电流表示数变大，灯丝的电阻变小B．电压表示数变大，电流表示数变小，灯丝的电阻不变C．电压表示数变大，电流表示数变大，灯丝的电阻变大D．电压表示数变小，电流表示数变小，灯丝的电阻变大A．实验原理是P=UIA．只有①B．只有②C．只有②③D．只有②③④【答案】D④闭合S1，S接1，R x和R串联，将R阻值调到0，测得电流，S接2，R0和R串联，将R阻值调到0，测得电流，两次电源电压相等，可解得R x电阻，，故④可行。

故选D。

二、多选题4．（2023·山东济南·统考中考真题）在“测量小灯泡正常发光时的电阻”的实验中，关于四位同学遇到的一些问题，下列说法正确的是（）A．小刚连接完电路的最后一根导线小灯泡就亮了，是因为他连接电路时开关是闭合的B．小强连接完电路闭合开关后小灯泡不亮，可能是因为滑动变阻器的阻值调到了最大C．小梅要判断小灯泡是否正常发光，应在调节滑动变阻器的同时仔细观察小灯泡亮度D．小丽发现小灯泡在不同电压下测得的电阻值均不相同，有可能是由测量误差导致的【答案】AB【详解】A．小刚连接完电路的最后一根导线小灯泡就亮了，说明接完电路的最后一根导线，电流就构成了通路，这是因为他连接电路时开关是闭合的，故A正确；B．小强连接完电路闭合开关后小灯泡不亮，可能是电路出现断路，也可能是通过灯泡的电流太小，所以可能是滑动变阻器的阻值调到了最大，故B正确；C．要判断小灯泡是否正常发光，观察小灯泡亮度是无法准确判断的，需要在调节滑动变阻器的同时仔细观察电压表示数是否达到额定电压，故C错误；D．由于灯泡的阻值是不固定的，灯泡的电阻随温度的变化而变化，所以小丽发现小灯泡在不同电压下测得的电阻值均不相同，故D错误。

故选AB。

5．（2023·天津·统考中考真题）如图所示的“电阻测量盒”，内有电源（电压不变且未知）、阻值已知的定值电阻0R、开关和电流表，并引出两根导线到盒外。

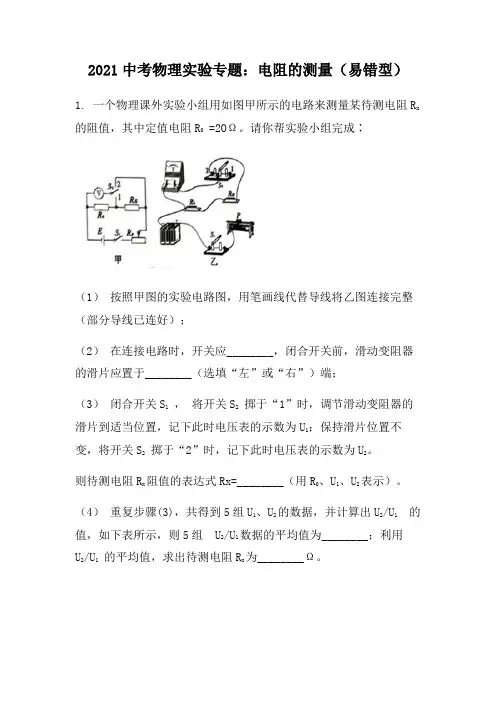

2021中考物理实验专题：电阻的测量（易错型）1. 一个物理课外实验小组用如图甲所示的电路来测量某待测电阻R x 的阻值，其中定值电阻R0 =2OΩ。

请你帮实验小组完成∶（1）按照甲图的实验电路图，用笔画线代替导线将乙图连接完整（部分导线已连好）；（2）在连接电路时，开关应________，闭合开关前，滑动变阻器的滑片应置于________（选填“左”或“右”）端；（3）闭合开关S1，将开关S2掷于“1”时，调节滑动变阻器的滑片到适当位置，记下此时电压表的示数为U1；保持滑片位置不变，将开关S2掷于“2”时，记下此时电压表的示数为U2。

则待测电阻R x阻值的表达式Rx=________（用R0、U1、U2表示）。

（4）重复步骤(3)，共得到5组U1、U2的数据，并计算出U2/U1的值，如下表所示，则5组 U2/U1数据的平均值为________；利用U2/U1的平均值，求出待测电阻R x为________Ω。

（5）实验中，采用了多次测出U1和U2的值，并由 U2/U1的平均值，求待测电阻Rx阻值的目的是为________。

2. 小明和小华在进行“测量定值电阻的阻值”实验，器材有：干电池两节，开关、电压表、电流表、滑动变阻器（20Ω 15A）、电阻箱（0—9999Ω 5A）各一个，待测电阻R1、R2，导线若干。

（1）连接电路前，小明发现电流表指针如图甲所示，于是他将电流表指针调至________。

（2）①图乙是他们连接的测量R1阻值的部分电路。

请用笔画线代替导线，将电路连接完整________。

②闭合开关前，应将滑动变阻器的滑片P置于最________（选填“左”、“右”）端。

③在正确完成上述操作后，闭合开关移动滑片P，当电流表示数为0.2A时，电压表示数如图丙所示，则电阻两端的电压为_______V。

多次实验所测量的结果如表所示，则R1的阻值为________Ω。

1较小的电流来测量，这样做的理由是：________。

2023年中考物理重难点复习：电阻的测量（精练）
．某物理兴趣小组用如甲所示电路图测量定值电阻的阻值。

1
（2）某次测量时，电压表、电流表的指针位置如图丙所示，则电压表读数为V，电流表读数为A，根据测量结果可计算出待测电阻的阻值为Ω。

（3）移动滑动变阻器滑片P，改变电压表和电流表的示数，根据实验测得的多组数据，求出电阻的平均值。

多次测量求平均值的目的是。

A.减小实验误差
B.寻找普遍规律
2．小华做测量定值电阻R x阻值的实验，现有器材：待测电阻R x、两节干电池、电压表、电流表、滑动变阻器、开关、导线若干。

第1页（共9页）。

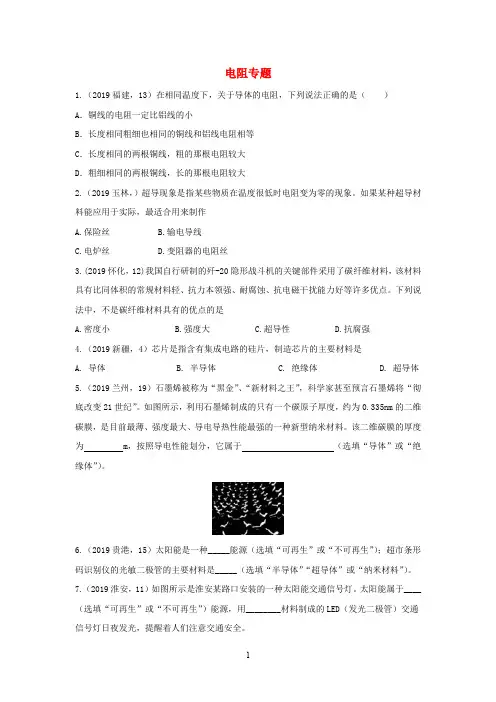

电阻专题1.（2019福建，13）在相同温度下，关于导体的电阻，下列说法正确的是（）A．铜线的电阻一定比铝线的小B．长度相同粗细也相同的铜线和铝线电阻相等C．长度相同的两根铜线，粗的那根电阻较大D．粗细相同的两根铜线，长的那根电阻较大2.（2019玉林，）超导现象是指某些物质在温度很低时电阻变为零的现象。

如果某种超导材料能应用于实际，最适合用来制作A.保险丝B.输电导线C.电炉丝D.变阻器的电阻丝3.(2019怀化，12)我国自行研制的歼-20隐形战斗机的关键部件采用了碳纤维材料，该材料具有比同体积的常规材料轻、抗力本领强、耐腐蚀、抗电磁干扰能力好等许多优点。

下列说法中，不是碳纤维材料具有的优点的是A.密度小B.强度大C.超导性D.抗腐强4.（2019新疆，4）芯片是指含有集成电路的硅片，制造芯片的主要材料是A. 导体B. 半导体C. 绝缘体D. 超导体5.（2019兰州，19）石墨烯被称为“黑金”、“新材料之王”，科学家甚至预言石墨烯将“彻底改变21世纪”。

如图所示，利用石墨烯制成的只有一个碳原子厚度，约为0.335nm的二维碳膜，是目前最薄、强度最大、导电导热性能最强的一种新型纳米材料。

该二维碳膜的厚度为 m，按照导电性能划分，它属于（选填“导体”或“绝缘体”）。

6.（2019贵港，15）太阳能是一种_____能源（选填“可再生”或“不可再生”）；超市条形码识别仪的光敏二极管的主要材料是_____（选填“半导体”“超导体”或“纳米材料”）。

7.（2019淮安，11）如图所示是淮安某路口安装的一种太阳能交通信号灯。

太阳能属于____（选填“可再生”或“不可再生”）能源，用________材料制成的LED（发光二极管）交通信号灯日夜发光，提醒着人们注意交通安全。

8.(2019衡阳，9)能源、信息、材料是现代社会发展的三大支柱，下列说法正确的是A. 超导材料可用来制作电饭锅的发热体，且发热效率更高B. 太阳能、核能等新能源都属于可再生能源C. 手机的芯片使用的材料主要是半导体D. 卫星导航是利用超声波来定位导航9.(2019邵阳，7)现代生产生活中需要各种各样的材料，下列说法正确的是（）A．超导体是一种电阻超级大的材料B．橡胶、铝、塑料都是很好的绝缘材料C．用半导体材料可以制成性能优良的输电导线D．有些半导体材料对光比较敏感，可以用来制造光敏电阻10.（2019泸州，13）央视新闻2019年2月13日消息，国产大飞机C919已进入批量总装阶段，机体主结构使用的第三代新型复合材料比同体积的第二代材料质量更小，这是因为第三代复合材料的______更小；客机升空时利用了空气流速大的地方压强______（选填“大”或“小”）的原理；飞机上的计算机系统，因高速运算会产生很多热量，若能用______（选填“纳米”或“超导”）材料制作计算机的部分电子元件，则可不用考虑散热问题。

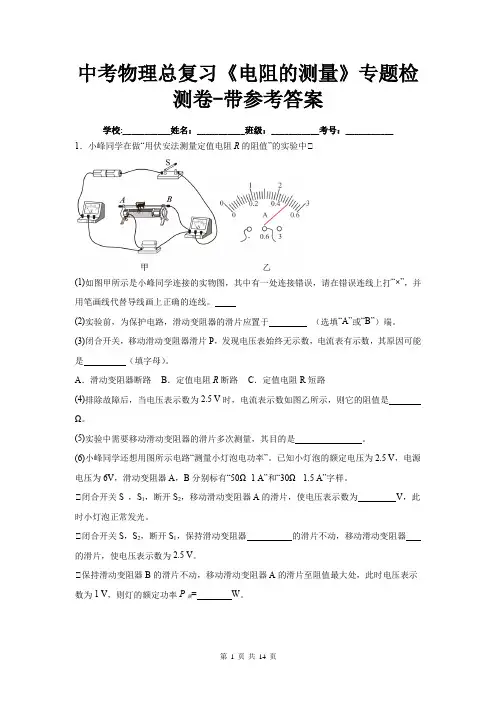

中考物理总复习《电阻的测量》专题检测卷-带参考答案学校:___________姓名：___________班级：___________考号：___________1．小峰同学在做“用伏安法测量定值电阻R的阻值”的实验中∶(1)如图甲所示是小峰同学连接的实物图，其中有一处连接错误，请在错误连线上打“×”，并用笔画线代替导线画上正确的连线。

(2)实验前，为保护电路，滑动变阻器的滑片应置于（选填“A”或“B”）端。

(3)闭合开关，移动滑动变阻器滑片P，发现电压表始终无示数，电流表有示数，其原因可能是（填字母）。

A．滑动变阻器断路B．定值电阻R断路C．定值电阻R短路(4)排除故障后，当电压表示数为2.5 V时，电流表示数如图乙所示，则它的阻值是Ω。

(5)实验中需要移动滑动变阻器的滑片多次测量，其目的是。

(6)小峰同学还想用图所示电路“测量小灯泡电功率”。

已知小灯泡的额定电压为2.5 V，电源电压为6V，滑动变阻器A，B分别标有“50Ω 1 A”和“30Ω 1.5 A”字样。

∶闭合开关S ，S1，断开S2，移动滑动变阻器A的滑片，使电压表示数为V，此时小灯泡正常发光。

∶闭合开关S，S2，断开S1，保持滑动变阻器的滑片不动，移动滑动变阻器的滑片，使电压表示数为2.5 V。

∶保持滑动变阻器B的滑片不动，移动滑动变阻器A的滑片至阻值最大处，此时电压表示数为1 V，则灯的额定功率P额= W。

2．小阳为测量额定电压为2.5V 的小灯泡在不同电压下的电阻，连接了如图所示的电路，并进行了实验操作。

请按要求完成下列问题：(1)开关闭合前，滑动变阻器的滑片P 应放置在最端（选填：“左”或“右”）。

(2)开关闭合后，小阳发现电流表的指针向零刻度线的左侧偏转，此现象的原因可能是A．电流表正负接线柱接反了B．电流表没有调零C。

电流表量程过大D．电流表损坏(3)上述问题解决后，闭合开关，移动滑动变阻器的滑片P 时，发现小灯泡始终不发光，电压表有示数，电流表无示数，则故障原因可能是。

滚动小专题(五) 电阻的测量01 典例精析(2019·襄阳)在“伏安法测电阻”的实验中，电源电压U 恒定不变．某同学连接了如图甲所示部分电路．(1)用笔画线代替导线完成图甲电路连接．解：(2)电路连接后，闭合开关前，滑动变阻器的滑片应该滑到最__左__(填“左”或“右”)端．(3)某次测量时，电压表的示数为1.5 V ，电流表的示数如图乙所示，此时小灯泡灯丝的电阻值为__5__Ω.(4)某小组的同学分别读取电压表和电流表的示数为U 1、I 1，结果发现他们实验时误将电压表与滑动变阻器并联，但也能算出电阻的阻值，其表达式为R L ＝__U －U 1I 1__．【拓展训练1】 (伏阻法)在测电阻的实验操作中，某同学发现电流表已损坏，电压表完好，滑动变阻器的最大阻值为R ，于是小组同学设计了如图所示的电路图也完成了实验．请你帮助他们把以下实验步骤填写完整：(1)闭合开关S ，调节滑动变阻器的滑片，当滑片位于最左端时，读出此时电压表的示数，记为U 1.(2)再将__滑片移动到最右端__，读出此时电压表的示数，记为U 2.(3)则未知电阻R x ＝__U 2U 1－U 2R __． 【拓展训练2】 (伏阻法)小明利用一个电压表和阻值为R 0的已知电阻，测量未知电阻R x 的阻值．他选择了满足实验要求的器材，并连接了部分实验电路(如图所示)．小明的实验要求是：只闭合开关S 和S 1时，电压表测量R 0两端的电压U 1；只闭合开关S 和S 2时，电压表测量电源两端的电压U 2.(1)请你用笔线代替导线完善实验电路(只添加一根导线)．解：(2)请用已知物理量和测出的物理量表示出R x ，则R x ＝__U 2－U 1U 1·R 0__.【拓展训练3】 (安阻法)小亮同学要测量一个定值电阻R y 的阻值，实验器材有：待测定值电阻R y 、电流表、滑动变阻器(20 Ω 1 A)、开关、电源(电压恒定)各一个，导线若干．利用现有器材设计如下电路图．请你帮他完成实验操作步骤，并写出求得未知电阻的阻值的表达式．(1)将滑动变阻器的滑片滑至最左端，闭合开关，读出此时电流表的示数I 1. (2)断开开关，将__滑动变阻器的滑片滑至最右端__，闭合开关，读出此时电流表的示数I 2.(3)请用已知量和测量量表示未知电阻的阻值R y ＝__20 Ω×I 2I 1－I 2__．【拓展训练4】 (安阻法)实验时某小组同学利用一个电流表和最大阻值为R 0的滑动变阻器完成对未知电阻R y的测量．如图所示是他们按照设计连接的部分实验电路．(1)请你依据下面的实验步骤，用笔画线代替导线，将实验电路连接完整．(只添加一条导线)解：实验步骤：①开关S1和S2都断开，将变阻器的滑片P移到阻值最大处，观察到电流表无示数；②保持滑片P位置不动，只闭合开关__S1__时，读取电流表的示数为I1；③再闭合开关__S2__时，读取电流表的示数为I2(I2＞I1)．(2)请你用I1、I2和R0表示R y，则R y＝__I1R0I2－I1__．02专题训练1．(2019·邵阳)有一实验小组用伏安法测量小灯泡的电阻，电源电压为3 V，待测小灯泡的额定电压为2.5 V.(1)请用笔画线代替导线，完成如图甲实物电路的连接．(要求：连线不能交叉)(2)检查电路连接无误后，闭合开关，灯泡不亮，电压表有示数，电流表示数为零．导致这一现象的原因可能是__B__．(填序号)A．电压表断路 B．小灯泡断路C．滑动变阻器断路 D．电压表短路(3)故障排除后，闭合开关，当滑动变阻器滑片P移到某一位置时，电压表示数如图乙所示，要测量小灯泡正常发光时的电阻，应将滑动变阻器的滑片向__右__(填“左”或“右”)移．(4)通过移动滑动变阻器滑片P记录了多组数据，并作出了如图丙所示的I－U图象．由图可知小灯泡正常发光时的电阻为__12.5__Ω.2．(2019·白银)某实验小组的同学通过图甲所示的电路进行实验探究．甲乙丙(1)断开开关S3，闭合开关S1和S2，移动滑动变阻器滑片P，发现电压表始终无示数，电流表有示数，其原因可能是__C__(填序号)．A．滑动变阻器断路B．R断路C．R短路(2)故障排除后断开开关S3，闭合开关S1和S2，通过调节滑动变阻器，读出多组相应的电压表和电流表的示数．甲同学根据测量数据绘成如图乙所示图象．由图象可知定值电阻R＝__10__Ω.(3)乙同学根据测量数据分别计算出多个R的阻值并取平均值，其目的是为了__减小误差__．(4)断开开关S2，闭合开关S1和S3，通过多次调节滑动变阻器，测量灯L的电压和电流，根据测量数据绘成如图丙所示的图象．若灯L的额定电压为2.0 V，则它的额定功率为__0.8__W.(5)由图丙可看出灯丝的U－I图象不是一条直线，原因是__灯丝电阻会随温度而发生变化__．3．(2019·泰安)某物理兴趣小组利用图甲所示实验电路同时测量电源电压U0的大小和电阻R x的阻值，电源电压U0约为2 V～3 V，R x的阻值约为6 Ω～7 Ω.实验室提供如下器材：导线若干、开关、电流表(量程0～0.6 A，0～3 A)、电压表(量程0～3 V，0～15 V)、滑动变阻器R(最大阻值为30 Ω)．请你思考完成下列问题：(1)按照图甲用笔画线代替导线，连接好图乙中的实物图．解：(2)用物理量U0、R x、电流表的示数I写出表示电压表示数U大小的关系式：U＝__U0－IR x__．(3)①正确连接电路后，闭合开关前应使滑动变阻器连入电路的阻值为__最大__(填“最大”或“零”)．②移动滑动变阻器的滑片，读出4组电流表和电压表示数，分别以电流表的示数I 和电压表的示数U为横坐标和纵坐标，在坐标纸上描点，把这4个点连接起来大致为一条直线(并虚线延长到纵轴)，如图丙所示．从图丙中信息可求得：电源电压U0＝__3__V，电阻R x＝__6__Ω.4．(2019·孝感)某校学习小组想用不同方法测量未知电阻R x的阻值，他们分成甲、乙两组分别进行实验：甲 乙丙 丁(1)甲组设计了如图甲所示的电路图：①请用笔画线代替导线将实物电路图乙连接完整(要求滑片P 向左滑动时电路中的电流变大)；②连接好电路后，在开关闭合前，滑动变阻器的滑片P 应滑至最__右__(填“左”或“右”)端．闭合开关S ，将滑动变阻器的滑片滑至某一位置后，此时电压表的示数记为U ，电流表的示数记为I ，则待测电阻R x ＝__U I__(用题中所给的字母表示)．(2)乙小组设计实验的电路图如图丙所示(其中电阻R 1＝8 Ω)：①根据电路图连接好电路，闭合开关S ，发现电流表A 1的示数为零、电流表A 2的示数正常，若只有R 1或R x 中的一处发生故障，则故障是__R 1断路__(填“R 1断路”“R 1短路”“R x 断路”或“R x 短路”)．②故障排除后，闭合开关S ，得到电流表A 2的示数I 2＝0.48 A ，电流表A 1的示数如图丁所示，则I 1＝__0.36__A ；乙小组所测待测电阻R x ＝__6__Ω.5．(2019·石家庄21县市模拟联考)图1是小明测量定值电阻R 的阻值时，连接的实验电路(电路元件完好，接线柱接线牢固)．(1)小明在未检查电路连接是否正确的情况下，闭合了开关，调节变阻器的滑片时，发现__电压表__(填“电流表”或“电压表”)示数保持不变．(2)检查电路，发现有一条导线连接错误，请在连接错误的导线上打“×”并补画出正确的连线．解：(3)纠正错误后，继续实验．某次实验，当电压表示数为2.7 V时，电流表示数(如图2所示)为__0.18__A，则该定值电阻的阻值为__15__Ω.【拓展】实验结束后，老师要他测量一只阻值约为100 Ω的电阻R x的值．所提供的器材有：①干电池两节②电流表(0～0.6 A、0～3 A)一只③电压表(0～3 V、0～15 V)一只④滑动变阻器(100 Ω 2 A)一只⑤电阻箱(0～9999 Ω 5 A)一只⑥开关和导线若干请你帮助他完成下面的步骤，要求在电表读数时，指针偏转超过最大刻度值的13 .(1)你选择的实验器材是：__①③⑤⑥__(填序号)(2)根据所选器材，画出一个能反映测量方法的电路图．解：。

考点一 伏安法测电阻1．【答案】（1）见解析图；（2）D ；（3）左；（4）12.5Ω【解析】（1）在电源电压一定时，由电流的变化判断电阻的变化，由电阻的变化判断电阻丝长度的变化，判断接入的接线柱。

（2）对于电路故障问题，一般是短路或断路，首先从电流表示数的变化判断电路是断路还是短路，然后再通过电压表判断故障具体位置。

（3）首先读出电压表的示数，要使灯泡正常发光，电压表的示数要如何变化，然后根据串联电路中，电阻起分担电压的作用，电阻越大分担的电压越大做出判断。

（4）从图象上读出小灯泡的额定电压和额定电流，求出小灯泡正常工作时的电阻。

（1）向右移动滑片，电流表的示数变小，在电源电压一定时，电路的总电阻变大，滑动变阻器的电阻变大，接线柱要接入左端的A 接线柱。

如图。

（2）闭合开关，灯泡不亮，电流表示数为零，说明电路是断路，电压表有示数，说明电灯断路，故选D 。

（3）电压表选择0~3V ，每一个大格代表1V ，每一个小格代表0.1V ，所以电压表读数是2.1V ，小灯泡的额定电压为2.5V ，要使小灯泡正常发光，电压表的示数要变大，滑动变阻器两端的电压要减小，滑动变阻器的电阻要减小，所以滑动变阻器的滑片向左滑动。

（4）由图象知，小灯泡正常工作的电压是2.5V ，电流是0.2A ，所以，R ＝U I ＝2.5V 0.2A＝12.5Ω2．【答案】（1）如上；（2）右；（3）0.26；8.1；（4）变小【解析】（1）电源电压为3V ，故电压表选用小量程与灯并联，如下所示：（2）为了保护电路，闭合开关S 前，应将滑片P 移到滑动变阻器的阻值最大处，即右端；（3）当电压表的示数为2.1V 时，电流表的示数如图乙所示，电流表选用小量程，分度值为0.02A ，电流为0.26A ，由欧姆定律，此时小灯泡的电阻为：R ＝U I ＝2.1V 0.26A≈8.1Ω； （4）分析表中数据，可以发现小灯泡的电阻随电压的减小而变小。

初三物理电阻的测量练习题1. 导言电阻是物理学中的重要概念，用于描述物质对电流流动的阻碍程度。

在物理实验中，我们经常需要精确地测量电阻值。

以下是一些初三物理电阻的测量练习题，帮助学生更好地理解和应用电阻测量的原理与方法。

2. 练习题1) 一根导体的电阻值为5欧姆，通过该导体的电流为2安培。

求该导体两端的电压差。

2) 一只灯泡在两个相邻笔触之间的电压差为4伏特，通过灯泡的电流为0.5安培。

求该灯泡的电阻值。

3) 在实验室中，电阻计测量一根导线的电阻值为10欧姆，将该导线连接到一电压为6伏特的电池，求通过导线的电流强度。

4) 一台电风扇的电流为0.8安培，通过电风扇的电压为240伏特。

求该电风扇的电阻值。

5) 一台电视机的电阻值为20欧姆，将电视机连接到电压为220伏特的电源上，求通过电视机的电流强度。

3. 解析与计算解析如下所示：1) 电压差 = 电流 ×电阻= 2 A × 5 Ω = 10 V2) 电阻值 = 电压差 / 电流 = 4 V / 0.5 A = 8 Ω3) 电流强度 = 电压 / 电阻= 6 V / 10 Ω = 0.6 A4) 电阻值 = 电压 / 电流= 240 V / 0.8 A = 300 Ω5) 电流强度 = 电压 / 电阻= 220 V / 20 Ω = 11 A4. 总结通过以上练习题的解析与计算，我们可以应用欧姆定律和相关公式来求解电阻、电流和电压之间的关系。

了解和掌握电阻测量的原理与方法对理解电路和电子设备的工作原理具有重要意义。

在实际应用中，我们通常使用万用表等测量工具来测量电阻值，进一步验证理论计算结果的准确性。

5. 结束语通过这些测量练习题，希望能够帮助学生巩固对电阻测量的理解，并提高解决实际问题的能力。

电阻的测量是物理实验中的基础内容，也是我们理解电路原理的关键所在。

希望同学们能够认真学习和掌握这些知识，为今后深入学习电学打下坚实的基础。

【中考物理】2023届第一轮复习分类专题—电阻的测量1.要测未知电阻的阻值，现提供电压未知的电源、2只电流表、阻值为20欧姆的定值电阻x R 、未知电阻、开关。

导线若干。

小路同学设计了如图甲所示电路图，并据图连接电路，0R x R 闭合开关S ，电流表和的示数分别如图乙和图丙所示，则的阻值为（ ）1A 2A x RA. 5欧姆B. 10欧姆C. 15欧姆D. 20欧姆2.小英按图甲所示的电路图连接实验电路，测量电阻R x 的阻值．闭合开关S ，调节滑动变阻器的滑片P 后，观察到电压表和电流表的示数分别如图乙、丙所示，则电压表的示数为________V ，电流表的示数为________A ，待测电阻R x 的阻值为________Ω．3.在研究伏安法测电阻的实验中：（1）连接电路时开关应处于________ 位置，闭合开关前，滑动变阻器应处于B端，目的是：________ ．（2）小明同学按如图电路原理图连接了实物电路图，其中有两个元件连接错误．它们分别是________ 和________ （只须填写连错的元件）．（3）重新连接电路后，用开关S进行试触，如果电流表指针向左偏转，说明电流表的________ ；如果电流表指针向右偏转超过刻度盘，说明电流表的________（4）正确连接电路后，测出电流表的示数为0.3A，电压表示数为2.8V时．则电阻R1=________ Ω；若改变滑动变阻器滑片P，使电流表和电压表的示数都减小，则电阻R1示数将________ ．4.为测量某定值电阻R x的阻值，实验探究小组设计了如图甲所示的电路图，并进行了实验。

（1）请根据实验电路图，用笔画线代替导线将图乙的实物连线图补充完整______；（2）为不损坏电路元件，在闭合开关S前，调节滑动变阻器，让通过电流表的电流最______（选填“大”或“小”）；（3）闭合开关S，调节滑动变阻器，记录电压表和电流表的读数，其中某次测量数据如图丙所示，此次电压表读数为______V；（4）根据实验数据，该小组作出了电压U随电流I的变化图像，如图丁所示，根据图像，可得电阻R x= ______Ω。

中考物理《电阻的测量》专题训练（附带答案）1.某兴趣小组用如图甲所示的电路测量滑动变阻器R1的最大电阻，电源电压保持不变。

该小组通过实验测得6组电压表示数U和电流表示数I的数据并在I-U图像中描点，如图乙所示。

（1）闭合开关S前，应将滑动变阻器______（填“R1”或“R2”）的滑片调至最右端；（2）请根据描点数据，在图乙中做出滑动变阻器R1的最大电阻的I-U图像；（）（3）根据做出的图像，求得R1的最大阻值为______Ω；（4）滑动变阻器R2的最大阻值至少为______ Ω；（填“20”“25”或“30”）（5）实验中发现，当滑动变阻器R2接入电路的电阻为零时，电压表的示数小于电源电压。

该小组通过讨论，对产生此现象的原因，提出了多种猜想。

他们提出的下列猜想中，最不合理的一项是______（填序号）。

A．电流表本身有电阻 B．导线本身有电阻C．电压表本身的电阻不够大 D．电压表使用前未调零2.小亮用如图甲所示的电路测量定值电阻R x的阻值。

（1）连接电路时开关应________，滑动变阻器的滑片应移动到________端（选填“左”或“右”）；（2）闭合开关，移动滑片，使电压表示数为2.4V，电流表示数如图乙所示，其读数为________A，待测电阻的阻值约为________Ω；（3）实验中，改变几次滑动变阻器滑片的位置，并记录相应数据，目的是________；（4）完成实验后，小亮按照老师的要求，设计在缺少电压表时测量待测电阻R x阻值的方案。

他选用了一个已知阻值的定值电阻R0和一块电流表等器材，用如图丙所示电路进行测量。

步骤如下：①闭合开关，记录电流表的示数为I1；②断开开关，将电流表改接到图中________（填写元件名称）的右侧。

闭合开关，记录电流表的示数为I2；③用I1、I2和R0写出R x表达式：R x＝________。

3.在“测量小灯泡电阻”的实验中，已知小灯泡的额定电压为2. 5V，正常工作时阻值大约为8Ω。

初三电阻测试题及答案在电路中，电阻是阻碍电流流动的物理量。

电阻的大小与材料的电阻率、导体的长度和截面积有关。

电阻的单位是欧姆（Ω）。

以下是初三电阻测试题及答案，帮助同学们更好地理解和掌握电阻的相关知识。

1. 电阻的单位是什么？答案：电阻的单位是欧姆（Ω）。

2. 电阻的大小与哪些因素有关？答案：电阻的大小与材料的电阻率、导体的长度和截面积有关。

3. 电阻定律的内容是什么？答案：电阻定律的内容是：在温度一定时，导体的电阻与它的长度成正比，与它的横截面积成反比。

4. 电阻串联和并联的特点是什么？答案：电阻串联时，总电阻等于各串联电阻之和；电阻并联时，总电阻的倒数等于各并联电阻倒数之和。

5. 欧姆定律的内容是什么？答案：欧姆定律的内容是：导体中的电流与导体两端的电压成正比，与导体的电阻成反比。

6. 根据欧姆定律，如何计算导体的电阻？答案：根据欧姆定律，导体的电阻R=U/I，其中U表示导体两端的电压，I表示通过导体的电流。

7. 电阻的串联和并联电路中，电压和电流有什么特点？答案：在电阻串联电路中，各电阻上的电压之和等于总电压；在电阻并联电路中，各电阻上的电流之和等于总电流。

8. 电阻的串联和并联电路中，功率有什么特点？答案：在电阻串联电路中，各电阻的功率之和等于总功率；在电阻并联电路中，各电阻的功率之和也等于总功率。

9. 电阻的串联和并联电路中，如何计算总电阻？答案：在电阻串联电路中，总电阻R=R1+R2+...+Rn，其中R1、R2、...、Rn分别表示各串联电阻的阻值；在电阻并联电路中，总电阻R=1/(1/R1+1/R2+...+1/Rn)。

10. 电阻的串联和并联电路中，如何计算总功率？答案：在电阻串联电路中，总功率P=U^2/R，其中U表示总电压，R表示总电阻；在电阻并联电路中，总功率P=UI，其中U表示总电压，I 表示总电流。

通过以上测试题及答案，同学们可以更好地理解电阻的概念、单位、计算方法以及在串联和并联电路中的特点。

币仍仅州斤爪反市希望学校测电阻一、初步认识测量电阻的方法 1、预习自学〔1〕你能用以下测量仪表测量某导体〔用电器〕的电阻吗？ 2、知识点〔1〕〔1〕用电阻表〔欧姆表〕测量电阻： 测量法 〔2〕用电流表、电压表先测出被测用电器中的 和用电器两端的 ，再利用 计算出被测用电器的电阻： 测量法。

二、用电压表、电流表测量〔定值〕电阻的阻值 1、预习自学〔2〕你能设计出一个用电流表、电压表等器材，测量某定值电阻的电路图吗？ 〔1〕需要哪些实验器材？ 〔2〕如何设计电路图？ 2、知识点〔2〕〔1〕实验原理： ；需要测量的物理量 、 ；需要的测量仪表有 、〔2〕电路图：〔3〕实验步骤：① 按电路图摆放好电路元件：将开并断开。

② 从电源正极出发，按电流流向连接好除电压表以外的电路元件〔将电流表的正接线柱留着，以便试触确定量程〕③ 将电压表“-〞接线柱连接到待测电阻一侧〔将电压表的正接线柱留着，以便试触确定量程〕④ 检查电路、调节滑动变阻器的滑片，使之连入电路的电阻最大。

闭合开关，通过试触确定电流表的量程、然后再用试触的方法确定电压表的量程。

⑤ 调节滑动变阻器，测出定值电阻两端的电压和它中的电流。

AV+⑥改变滑动变阻器，再屡次测量。

⑦断开开关、整理实验器材⑧分析实验数据，得出实验结论。

〔4〕实验记录表格实验次数电压U/V 电流I/A 电阻R/Ω123被测电阻阻值〔5〕滑动变阻器的作用是(1) (2) 。

〔6〕实验中，屡次测量的目的是：。

典型试题考查角度1：测量定值电阻的阻值〔拓展点〕【例l-l】小明在做“伏安法测电阻〞的实验时。

(l)按图所示电路图，用笔画线代替导线将实物连接起来，电压表选用0～3V量程。

(2)闭合开关后，发现电流表示数为零，电压表有明显偏转，那么电路中发生断路的器件是。

(3)改正电路正确无误后开始实验。

前两次的实验数据已填在下面的表格内，第三次实验时电流表的示数如1-1用伏安法测电阻的实验中，某同学连接了如下列图的电路〔电路元件完好，接线柱接线牢固〕。

初中物理电阻测定一、伏安法测电阻①原理：R=U/I②实验电路图注意事项①在连接电路时，开关S要断开②注意电流表、电压表量程选择，“ +”“-”接线柱，题目有要求按要求选择量程，无要求选最大量程.③闭合开关时要试触.④会读表.二、利用串联特点引入双伏法测电阻、用两个电压表，一个已知电阻R0、电源、开关、滑动变阻器、导线若干测RX (双伏法)①实验电路图②当S闭合后，读出V1和V2的示数U1和U2 ,根据串联特点I0=I X求出R X表达式，因为I0=I X，所以U1/R0=U2/R X，则R X=U2R0/U1: 、、变形2：。

三、利用短接技巧引入伏短法测电阻。

器材：一个电源，一只电压表，一个已知阻值的电阻器R，一个开关和几根导线，（1）电路图:,开关S闭（2）需要测量的量: 开关S断开时测Rx两端的电压UX合时测电源总电压U（3）将上述方法中的电压表与开关的位置互换就可拓展出伏短法二。

四．由伏短法引入伏变法测电阻器材：一个电源，一只电压表，一只最大阻值为R的滑动变阻器，一个开关和几根导线，请你设计只需连一次电路就能测定未知电阻Rx阻值的电路．, 滑片滑（2）需要测量的量: 滑片滑到右端时测Rx两端的电压UX到左端时测电源两端的电压U（3）五．双安法测电阻、器材：用两个电流表，一个已知电阻R0、电源、开关、滑动变阻器、导线若干测Rх的阻值（双安法）①电路图②当S闭合后，读出A1、A2的示数I1、I2，据并联电路U0=U X，则I1R0=I2R X，R X= I1R0/ I2测电阻的十三种方法初中物理测试卷（电学专题）一、单项选择题1．a、b、c三个带电小球，已知a、b两球互相吸引，b、c两球互相排斥。

若使a球与不带电的金属小球d接触后，再将小球d靠近C球，那么c、d两球将（）A．互相吸引 B．互相排斥 C．不吸引也不排斥 D．以上情况都可能2．关于导体和绝缘体的下列说法中，正确的是（）A．导体能够导电是因为导体内有大量电荷存在B．绝缘体不容易导电，是因为绝缘体内没有电荷存在C．导体在任何情况下都可以导电，绝缘体在任何情况下都不会导电D．有些绝缘体在一定的条件下可能变为导体3．在如图所示的各电路中，开关S闭合后，小灯炮L1、L2都能发光的是（）4．如图所示，当开关S 1 、S 2都闭合时，电路中A ． 三灯并联，且都亮B．三灯串联，且都亮C ．L 1 、L 2并联后与L 3串联，三灯都亮D ．L 1 、L 2并联，L 3被短路，只有L 1 、L 2亮56．关于导体的电阻，下列说法中正确的是 ( ) A ．锰铜丝的电阻比铜丝的电阻大 B ．粗细相同的导线，长的电阻较大 C ．长短相同的导线，细的电阻较大D ．同种材料制成的长短一样的两条导线，粗的电阻较大7．图中所示是一种自动测定油箱内油量多少的装置，R 是滑动变阻器．它的金属滑片是杠杆的一端，从油量表（由电流表改装而成）指针所指的刻度，就能知道油箱内油量的多少。
