工业技术科技创新导报 Science and Technology Innovation Herald641 项目简介侯马热电两套机组相继投产后，运行中发电机内冷水的pH值为6左右，运行时铜离子均高达100 u g/L以上，#2机组未加树脂，运行时铜离子均达30 u g/L以上，也远远达不到标准（Cu 2+≤20 u g/L）。
铜离子的超标，说明发电机铜线棒正在发生着严重的腐蚀。
经工程部化学专业人员进行大量调研后，决定对定冷水装置进行SZSY技术改造，并在机组投产的第二、三个月内实施，改造后定冷水运行指标全部达到最新标准。
2 立项原因或背景发电机内冷水水质与发电机的对地绝缘性能和铜线棒的腐蚀速率密切相关，所以内冷水处理工艺的优劣直接影响机组的运行安全。
发电机内冷水处理的目的是防止铜线棒腐蚀和内冷水通道结垢堵塞。
发电机铜线棒一般由纯铜或铜的低银合金制成，其化学稳定性好，但长期处于高溶解氧浓度、低pH的内冷水介质中，铜线棒仍存在腐蚀问题。
铜线棒在内冷水中的腐蚀将导致如下问题。
(1)内冷水铜离子浓度增大，电导率升高，导致发电机对地绝缘性能恶化；(2)长期腐蚀将使铜线棒材质性能发生变化，严重时发生铜线棒穿孔漏水；(3)高浓度铜离子可在发电机铜线棒内冷水通道内沉积，导致内冷水通道堵塞，发电机铜线棒局部过热烧毁。
2011年5月，《大型发电机内冷却水质及系统技术要求（D L /T 801-2010）》发布和执行，要求在发电机内冷水系统非密闭运行时的内冷水p H 值8.0～9.0，电导率0.4～2.0 μS/cm （25 ℃），铜离子浓度低于20 μg/L。
侯马热电发电机内冷水处理装置改造前运行实况：两套机组相继投产后，运行中发电机内冷水的pH值持续保持在6.3以下，为酸性（标准为pH：8～9）；在频繁换水的前提下，#1机组已加入树脂，运行时铜离子均高达100 u g/L以上，#2机组未加树脂，运行时铜离子均达30 u g /L以上，也远远达不到标准（Cu 2+≤20 u g/L）。
摘要冷却水循环系统是整个发电机轴承的重要环节，原供水方式一直采用人工控制，使用后的水未经循环，直接外排，浪费很大，同时还存在水质差、水量不足、水压低等问题。
因此，发电机各轴承冷却水循环泵站自动控制系统势在必行。
针对目前PLC在发电机各轴承冷却水循环系统自动化控制的研究还处于初始阶段，设计要求进行本次设计。
通过本次设计要探索出一种小型泵站的PLC自动控制方法，得出性价比较高的控制器选型方案，得出合理的软硬件设计方案。
使整个泵站系统的总体成本大幅下降，系统运行时节能降耗、且稳定可靠。
针对发电机各轴承的冷却水循环系统采用PLC对其进行泵站控制是一种新的尝试，通过本次设计要探索一种实用的发电机各轴承冷却水循环系统泵站控制方法。
关键字：PLC；发电机；自动化控制；循环系统；轴承AbstractCooling water circulation system is an important link in the generator bearing, the original water supply has been the artificial control of the water after use without the circulation, direct discharge, waste a great while there are poor water quality, water shortage, low water pressure problems. Therefore, the generator cooling water circulation pump the bearing control system is imperative. For the current PLC bearing in the generator cooling water circulation system, the automatic control of the research is still at a blank stage, the design requirements for the design of the times. Through this design to explore a small pump station PLC control approach, a cost-effective selection of high controller program and obtain reasonable hardware and software design. So that the overall cost of the pumping system significantly decreased, energy saving system is running, and reliable. The bearings for the generator cooling water system used to pump its PLC control is a new attempt, through this design of a practical generator to explore the bearing cooling water circulation system pump control.Keywords: PLC；generator；automation；circulatory system；bearing第一章绪论一、概述为了解决由于夏天气温高而引起的冷却水温度升高所造成大量工业水浪费和能量消耗等问题，有效节约水源，降低运行费用，该设计通过在发电机低压冷却水循环泵站冷却系统中引入冷水机组，从而达到既可保证机组安全经济运行又可节约大量冷却用水的目的。
定子冷却水系统自动控制和联锁保护说明定子冷却水系统作为发电机三大附属系统之一，它的运行可靠性直接关系到发电机的安危。
因此，发电机定子冷却水系统设置了可靠的联锁和保护逻辑。
1、定冷水参数报警和保护值1）定冷水水箱水位高报警：800 mm2）定冷水水箱水位低报警：600 mm3）定冷水母管压低联动备用泵保护值：0.7 MPa，延时2秒4）定冷水进水温度高报警值：49℃5）定冷水出水温度高报警值：73℃6）定冷水出水温度高保护动作值：78℃7）定冷水进水压力低报警值：110KPa8）定冷水进水压力低保护动作值：89KPa9）定冷水进水流量低报警值：1200 L／min（72t/h）10）定冷水进水流量低保护动作值：1050 L／min（63t/h）11）定冷水水箱补水阀联开值：12）定冷水导电度大于9.9μs／cm且调整无效时，应紧急停机。
13）定子冷却水泵启动允许：冷却水箱水位不低。
14）发电机定子冷却水泵自启动条件：a运行定子冷却水泵跳闸或手动停止。
（联锁投入）。
b运行定子冷却水泵运行，且定子冷却水泵出口母管压力低至0.7 MPa，，延迟2秒（联锁投入）2、定冷水泵控制和联锁条件1）正常启动（以A泵为例，参见图19－3，B泵情况相同）：在控制室通过DCS发出启动指令，只要没有定冷水泵A电气故障或者停止命令存在，那么电气MCC上的相应开关就会合闸，并发送定冷水泵A在运行状态反馈信号给控制室。
图19-3定子冷却水泵A控制逻辑图2）自动联动：当定冷水泵A处于备用状态时，如果B泵在运行并且定冷水泵出口母管压力低开关PSW-321动作或者B泵出现电气故障信号，那么A泵都将联动投入运行。
3）停运：A泵运行过程中，只要出现定冷水泵A电气故障信号或者控制室内发出A 泵停止指令，那么定冷水泵A将会停运，控制室同样可以得到电气MCC来的停运状态反馈信息。
3、发电机断水保护定子水中断会造成严重的过热，威胁机组的安全运行，因此，本机组综合参考定子水压力、流量、温度，设置了完善的断水保护。

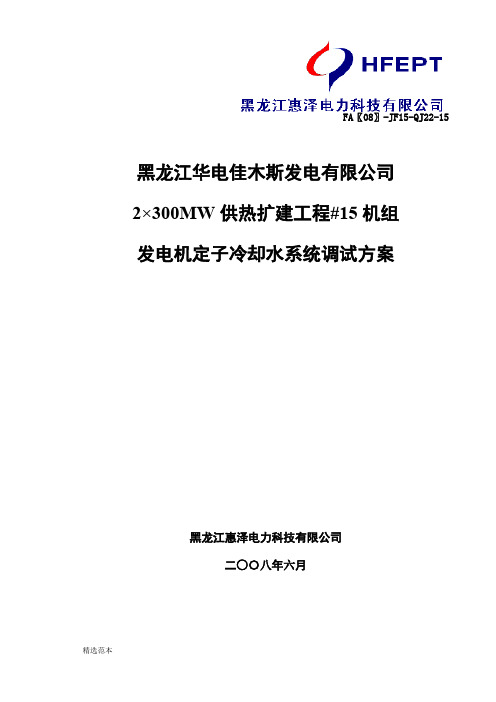

FA〖08〗-JF15-QJ22-15 黑龙江华电佳木斯发电有限公司2×300MW供热扩建工程#15机组发电机定子冷却水系统调试方案黑龙江惠泽电力科技有限公司二○〇八年六月黑龙江华电佳木斯发电有限公司2×300MW供热扩建工程#15机组发电机定子冷却水系统调试方案编制单位：批准审核编写会审单位：黑龙江华电佳木斯发电有限公司黑龙江省火电第一工程公司黑龙江省电力建设监理有限责任公司目录1编制依据 (6)2调试目的 (6)3调试对象及范围 (6)4系统调试前应具备的条件及准备工作 (8)5调试方法、工艺及流程 (8)6调试步骤、作业程序 (8)7调试验评标准 (9)8所用仪器设备 (9)9环境、职业健康安全风险因素控制措施 (9)10组织分工 (9)1编制依据1.1《火力发电厂基本建设工程启动及竣工验收规程（1996年版）及相关规程》；1.2《电力建设施工及验收技术规范汽轮机机组篇（1992年版）》；1.3《火电工程启动调试工作规定》；1.4《火电工程调整试运质量检验及评定标准（2001年版）》；1.5《电力建设工程调试定额（2002年版）》；1.6《电力基本建设工程质量监督规定》；1.7《汽轮机启动调试导则》（2004年版）；1.8设计院设计施工图；1.9哈尔滨电机厂《汽轮发电机水系统使用维护说明书》。
1.10哈尔滨电机有限责任公司《30万千瓦发电机定子冷却水系统图》。
2调试目的对定子冷却水系统及其辅助设备和相关管道系统进行调整并考核动态运行性能，确认其性能符合制造、设计及生产要求，能满足机组的运行需要。
3调试对象及范围3.1系统简介定子冷却水系统是一个组装式的闭式循环系统，定子线圈冷却水通过外部进水管进入发电机定子机座内的环形总进水管，其中一路绝缘水管流入定子线棒中的空心导线，然后从线圈的另一端（汽端）经绝缘引水管汇入环形出水管；另一路经绝缘引水管流入定子线圈主引线，出主引线后经绝缘引水管汇入安置在出线盒内的出水管，然后也经外管道汇入汽端环形出水管。
《定子冷却水系统操作及优化建议》通过对“神华集团花园电厂1号机组9月10日发电机定子接地保护动作非停事件分析报告”的学习并结合我厂定冷水加药系统及操作特提出以下几点整改建议：1、提高对参数变化异常的敏感度及重视程度。
通报中该电厂定冷水导电度异常，其实前一天已经发生过，并且运行人员将电导率异常事件记录在了值长日志内，但未引起各专业重视。
暴露出运行人员及专业管理人员对参数变化异常缺乏敏感度和重视程度。
具体整改措施。
针对类似于定冷水导电度、ph值、定冷水水箱水位等这种重要参数的异常变化一定要加强重视程度，发现异常及时汇报专业，并加强分析，专业管理人员一定要切实起到技术指导及监督作业。
2、加强相关设备系统的学习和培训力度，完善运行规程及操作票。
通报中该电厂定冷水加药系统属于新系统，运行规程中无定冷水加碱装置规定，装置投入运行后相关设备技术资料没有及时发放到各运行值，同时运行技术培训不到位，导致在离子交换器退出后未及时将加药系统停运，致使碱液进入离子交换器至定子水箱回水管间，由于离子交换器停运后该管段为死水，导致该管段碱浓度大。
我厂在机组停运期间也出现过定冷水系统停运后未停加药系统的事件，此次事件如果不能引起足够重视并进行有效整改，类似的非停事故极有可能在我们这发生。
具体整改措施：在新的规程修编中增加定冷水加药系统的投运前检查、投运（停运）详细操作步骤、运行中参数控制范围等内容。
建立和完善定冷水换水操作票、离子交换器投停操作票（加药系统包括在内）。
3、就地巡检项目中增加离子交换器投运情况及加药泵运行情况的巡检项目，力争及时发现异常，并第一时间处理。
4、远方dcs画面中增加离子交换器流量显示、加药泵运行（停运）信号，便于运行人员监视。
5、更新现有的xx版《内冷水加药控制管理规定》及xx版《发电机内冷水ph值控制措施》，给运行人员操作提供可靠依据及技术指导。
6、规程中规定“定冷水导电度控制在“0.5～1.5μs/cm”，≥1.5μs/cm报警，应切除离子交换器并联系化学置换离子交换器内树脂。
工控科普，电气工程师必知，STL，ST，SCL等PLC高级编程语言介绍培训项目：机器人+PLC 系统集成+运动控制+机器人+机器视觉开班时间：PLC、机器人高级课程每月开班，具体开班时间请提前咨询，咨询老师微信：虽然很多梯形图的铁杆粉丝和小编进行了一轮又一轮的拉锯战，但是小编发现，很多然连ST语言到底是什么都搞不清，包括很多和小编一样，喜欢ST语言的人也搞不太清什么是ST语言，今天小编就跟大家科普一下。
概念清晰，逻辑思路清晰，是搞一切工程技术的必备条件。
从事工业控制，如果你对概念是模糊的，或是一知半解的，那么，你永远无法深刻理解各种知识，你永远都会疲于奔命！！就像很多棒槌说的，怎么我学了西门子S7-200SMART，再去学习西门子的S7-1200像换了一个品牌，还要重新学？？所以，明确各种概念，是你成为大神的必备条件。
ST，是STRUCT TEXT 的缩写，是IEC61131-3标准制定的编程语言！！从字面理解，是结构化文本语言！很明显，它是为结构化编程而诞生的！！它以计算机的Pascal语言为基础，针对工业控制进行了一系列的优化和修改！！也可以认为它是根据C语言来的，但这种说法不太严谨，因为ST语言是不区分大小写的，而C语言严格区分大小写。
这些都是根据工业控制的实际情况而制定的。
比如， Axis_Enable 和 AXIS_ENABLE 这两个变量，在ST语言中是没任何区别的，但在C语言中，可是完全不一样的。
提到工业4.0，提到工业自动化，西门子是一个绕不开的坎！！总之，它在工业自动化领域，就是泰山北斗，少林武当！而西门子也是非常强势的，它最新推出的博途软件平台，并不是完全遵守IEC61131-3标准，而是略有修改，就好比武林大佬们自创武功或是修改前辈留下的武功。
西门子推出了自己的编程语言，SCL（StructuredControl Language）语言，也就是结构化控制语言，它其实和IEC标准制定的ST语言是一样的，只是在个别语法和功能块（FB）调用上，略有不同！！最需要主要的比如IF语句 ;END_IF；在西门子的SCL中，END_IF是要加分号的，而在标准的ST语言中，是不用的。
西安热工研究院电站启动调试技术研究中心二 ○ ○ 五 年 五 月合同编号：TPRI/T8-CA-001-2005A 措施编号：TPRI/T8-MA-T015-2005A华能太仓电厂4号机组 发电机定子冷却水系统调试措施受控状态：受控文件受控号：编写：张亚夫审核：批准：目录1.编制目的2.编制依据3.调试质量目标4.系统及主要设备技术规范5.调试前应具备的条件6.调试步骤7.组织分工8.安全注意事项9.附录附录1 调试质量控制点附录2 调试前应具备的条件检查清单附录3 调试记录表1 编制目的1.1为了指导及规范系统及设备的调试工作，保证系统及设备能够安全正常投入运行，制定本措施。
1.2 检查定子冷却水系统电气、热工保护联锁和信号装置，确认其动作可靠。
1.3 检查及设备的运行情况，检验系统的性能，发现并消除可能存在的缺陷。
2 编制依据2.1 《火电工程启动调试工作规定》 1996年5月2.2 《火力发电厂基本建设工程启动及竣工验收规程》2.3 《火电工程调整试运质量检验及评审标准》 1996年版2.4 《电力建设施工及验收技术规范》 (汽轮机机组篇) DL 5011-92 2.5 《热力系统图》华能太仓电厂2.6 《华能太仓电厂运行规程》2.7 《QFSN-600-2YHG型汽轮发电机使用说明书》哈尔滨电机厂有限责任公司3 调试质量目标符合部颁《火电工程调整试运质量检验及评定标准（1996年版）》中有关系统及设备的各项质量标准要求，全部检验项目合格率100%，优良率90%以上，满足机组整套启动要求。
专业调试人员、专业组长应按附录1（调试质量控制点）对调试质量的关键环节进行重点检查、控制，发现问题应及时向上级领导汇报，以便协调解决，保证启动调试工作顺利进行。
4 系统及主要设备技术规范华能太仓电厂4号机组配用哈尔滨电机厂有限责任公司生产的QFSN-600-2YHG型汽轮发电机（静止励磁）。
发电机采用水氢氢冷却方式，发电机定子绕组水冷却，定子冷却水首先从水系统进入发电机励端汇流管，然后经绝缘引水管分别进入上、下层定子线棒，再经汽端的绝缘回水汇流管，回到定子冷却水系统。
发电机定子冷却水系统调试措施目录1 编制目的2 编制依据3 设备系统简介4 调试内容5 组织与分工6 调试应具备的条件7 调试步骤和程序8设备联锁及保护9附录1 编制目的为加强浙江大唐乌沙山发电厂一期工程调试工作管理，明确启动调试工作的任务和各方职责，规范调试项目和程序，使调试工作有组织、有计划、有秩序的进行，全面提高调试质量，确保机组安全、可靠、经济、文明的投入生产，特制定本调试措施。
本措施是依据国家及行业颁发的有关技术规程、标准，以浙江大唐乌沙山发电厂及参建各方提供的工程相关技术资料为基础，并结合现场系统实际情况编写，适用于浙江大唐乌沙山发电厂一期工程。
分部试运阶段是火电建设工程的一个重要阶段，其基本任务是按照国家标准和部颁规程、规范及技术文件，依据设计和设备的特点，对各辅机设备及其配套系统、公用系统等进行调整、试验、试运，对暴露发现的设备设计、制造、施工安装问题提出整改技术方案和建议。
本措施由华北电力科学研究院乌沙山调试项目部汽机专业负责起草，经监理公司、安装公司、设计院和浙江大唐乌沙山发电厂等单位共同讨论通过。
应该说，措施的内容与电厂编写的有关规程原则上是一致的，但是试运阶段的机组与已经投产的成熟机组有一些差别，故该措施在执行过程中如有异议，应按本措施执行或与华北电力科学研究院乌沙山调试项目部协商解决。
本措施未尽事宜按照电厂运行规程和事故处理规程执行。
2 编制依据2.1 《火力发电厂基本建设工程启动及竣工验收规程〔1996〕》2.2 《汽轮机及辅助设备》（电力工业标准汇编，火电卷3）2.3 《电力建设施工及验收技术规范》（汽轮机机组篇）DL5011-922.4 《火电工程启动调试工作条例》2.5 《火电工程调整试运质量检验及评定标准》浙江省电力设计院设计图纸3 设备系统简介浙江大唐乌沙山发电厂一期工程为4×600MW燃煤机组，采用哈尔滨汽轮机厂有限责任公司生产的600MW超临界、一次中间再热、三缸四排汽、单轴凝汽式汽轮机，发电机则采用哈尔滨发电机厂有限责任公司生产的QFSN-600-2YHG型发电机，锅炉采用哈尔滨锅炉厂有限责任公司制造的超临界直流锅炉。
哈尔滨600MW发电机定子冷却水控制系统使用说明书字体大小：大| 中| 小2007-11-09 12:48 - 阅读：404 - 评论：0目录1概述2定子冷却水控制系统工作原理3定子冷却水控制系统的组成4定子冷却水控制系统的设计参数4.1水量4.2水压4.3进水温度4.4出水温度5定子冷却水控制系统的主要设备5.1水泵5.2水箱5.3水-水冷却器5.4水过滤器5.5离子交换器5.6水温调节器5.7电导率计及其传感器6水控制系统的报警信号7水系统的安装、操作及保管7.1安装7.2操作7.3存放期间的保管8定子冷却水系统及其管路的安装、试验及冲洗8.1说明8.2泄漏的预防8.3定子绕组及其它组件的空气试验8.4空心定子线圈的除水和干燥8.5定子线圈及水管路的冲洗9用氮气为水系统加压10定子冷却水控制系统的运行10.1水系统运行前的准备10.2定子冷却水系统的气体置换及充氮10.3给水系统加压10.4水系统的循环检查10.5定子水冷却器的运行10.6离子交换器的运行10.7水过滤器的运行10.8水箱的运行10.9水系统运行时的注意事项11开关运行情况12关于发电机断水保护13定子水系统发生异常现象的分析13.1断水现象13.2水电导率增加的原因1概述:该型定子冷却水控制系统是为600MW汽轮发电机配套而设计和制造的。
该系统向发电机定子绕组提供连续不断的冷却水并对其进行监控和保护。
该型汽轮发电机采用水氢氢冷却方式，即定子绕组为水冷却。
发电机所需冷却水的水质、水量、水压、水温等均由本系统来保证。
本说明书是定子冷却水控制系统现场调试、起动运行及集装维修工作中的技术说明和技术指导性文件。
2定子冷却水控制系统工作原理:冷却水控制系统采用闭式循环方式，使连续的高纯水流通过定子线圈空心导线，带走线圈损耗。
进入发电机定子的水是从化学车间直接引来的合格化学除盐水。
补入水箱的化学除盐水通过电磁阀、过滤器，最后进入水箱。
开机前管道、阀门、集装所有元件和设备要多次冲洗排污，直至水质取样化验合格后方可向发电机定子线圈充化学除盐水。
严 郁
(大唐略阳发电有限责任公司，陕西 略阳 724300)
ST语言在发电机定冷水温差报警的应用
0 引言
根据《防止电力生产事故的二十五项重点要求》(国能安全〔2014〕161号)10.3.1.7条要求：“对于水氢冷定子线棒层间测温元件的温差达8 ℃或定子线棒引水管同层出水温差达8 ℃报警时，应检查定子三相电流是否平衡，定子绕组水路流量与压力是否异常，如果发电机的过热是由于内冷水中断或内冷水量减少引起，则应立即恢复供水。
当定子线棒温差达14 ℃或定子引水管出水温差达12 ℃，或任一定子槽内层间测温元件温度超过90 ℃或出水温度超过85 ℃时，应立即降低负荷，在确认测温元件无误后，为避免发生重大事故，应立即停机，进行反冲洗及有关检查处理。
”及时监测并准确判断发电机温度差越限，对发电机而言是非常重要的。
结构化文本(structured text，ST)语言因其自然语言灵活性强、表达丰富，以及结构化程序的清晰易读和逻辑严密，在温差判断中应用较多。
1 机组DCS系统简介
某发电公司7号机组汽轮机为亚临界参数、高中压合缸、一次中间再热、双缸双排气、单轴、抽汽凝汽式330 MW汽轮机，由哈尔滨汽轮机厂有限责任公司生产，型号为C305/N330-16.7/537/537/0.45。
发电机为水-氢-氢冷、静态励磁式，由哈尔滨电机厂有限责任公司生产，型号为QFSN-330-2。
控制系统则采用杭州和利时自动化有限责任公司提供的MACS6型DCS控制系统。
发电机设计定子线圈出水温度测点60个，定子铁芯温度测点18个，均送至DCS系统集中监视。
因测点数量多、分布广，不利于运行人员对发电机的实时状况监控与判断。
由于设计初期未考虑多点温度差值判断功能需求，DCS系统不能实现该功能。
为保证设备可靠运行，该公司在MACS6系统基础上使用ST语言开发了温度越限判断功能模块，以满足“二十五项反措”的要求。
2 解决方案
DCS系统组态通常使用功能模块图(function block diagram，FBD)实现工程组态。
功能模块图程序设计语言的特点是：
(1) 以功能模块为单位，分析理解控制方案简单容易；
(2) 功能模块是用图形的形式表达功能，直观性强，对于具有数字逻辑电路基础的设计人员是很容易掌握的编程；
(3) 对规模大、控制逻辑关系复杂的控制系统，由于功能模块图能够清楚表达功能关系，使编程调试时间大大减少，但其功能的实现取决于DCS系统公司的技术开发深度。
ST语言是一种高级的文本语言，可以用来描述功能，功能模块和程序的行为还可以在顺序功能流程图中描述步、动作和转变的行为。
ST语言是一个专门为工业控制应用开发的编程语言，具有很强的编程能力，可用于对变量赋值、回调功能和
〔摘 要〕发电机定子冷却水温差监视是发电机的一项重要保护措施，温差超限极易引起发电机绝缘下降，造成重大事故。
结合某发电公司现场实际情况，运用ST语言在DCS系统中开发了FBD功能模块图，实现了定冷水温差的在线监视和报警功能，保证了发电厂主设备的安全可靠运行。
〔关键词〕定子冷却水；温度差；越限告警；ST语言
功能块、创建表达式、编写条件语句和迭代程序等，非常适合应用在复杂的算术计算中，也是开发FBD功能模块的底层语言。
本次解决方案是温度判断采用令牌传递查找方式，将判断结果赋值于令牌(临时变量)，逐级比较，通过不断判断更新并向下传递，直至数据查询完毕，最终结果便可输出。
其数据判断原理如图1所示。
图1 数据令牌传递原理
该判断可以实现在多个模拟量之间进行最大最小值判断、最大最小值定位、最大偏差值判断、偏差大报警输出、无效点剔除统计、层级判断等功能。
ST语言经过编译后，可自动生成为可以任意调用的FBD功能模块图(见图2)。
若通过自定义功能模块库进行编辑封装，可以实现全系统调用，使用起来非常方便灵活，将复杂的逻辑判断直观化。
第1级功能模块可实现最多16点偏差判断，并且可以通过多级级联方式，实现更多点判断，最终将上百个点进行准确判断。
当偏差大于设定偏差值时，通过光字报警提示运行人员查看，并能通过组态提示画面快速定位最大值及最小值的位置，及时判断并采取有效措施。
3 实施效果
结合该公司实际情况，经过现场多方面调研，最终确定了逻辑实现原理。
该逻辑通过离线编写、仿真调试验证后，移植至该厂7号机组DCS系统，通过组态下装已正常实现运行监视。
实践证明，其判断准确度高，能满足该公司的实际要求。
ST语言的显著特征是代码和数据的分离。
这种语言能够把执行某个特殊任务的指令和数据从程序的其余部分分离出去、隐藏起来，可以有效减少为测点提供中间变量区而产生的系统负荷，提高了逻辑判断的灵活性；还可以减少判断语句，配合使用
1 s调度周期，降低DCS系统的负荷。
图2 封装后的功能模块
万鹏程1，连 欢1，石英凯1，任旭阳2
(1.国网河南省电力公司平顶山供电公司，河南 平顶山 467001；
2.华北水利水电大学，河南 郑州 450045)
地电位拆装V形串R形锁紧销
专用工具的研制
0 引言
近年来，新、改建的220 kV V 形串线路逐年增加且多为垂直排列的同塔多回线路，若仍使用传统M 形锁紧销固定V 形串绝缘子，在导线震动时其受到强力的挤压容易变形或脱落，造成掉线事故。
相对于M 形锁紧销，新型R 形锁紧销(以下简称“R 销”)具有刚性大、耐腐蚀、不易变形等显著优点，在V 形串线路中被广泛使用。
1 V 形串绝缘子更换现状
2016年1月，对某供电辖区内运行的220 kV 线路V 形串杆塔所占比例进行调查，发现V 形串
杆塔达到220 kV 直线杆塔总数的23.5 %。
目前，更换V 形串复合绝缘子一般采用等电位作业法，需要多次拆装软梯和平梯、多次进退出强电场才能完成一基的更换任务。
据统计，完成一基更换任务平均用时4.1 h，平均需要工作人员9人。
在目前的技术条件下，如果要提高带电更换V 形串复合绝缘子的作业效率，可行的办法就是尽可能采取地电位作业法。
通过市场调查以及联系该地区省内兄弟单位得知，目前没有地电位拆装V 形串R 销的专用工具。
为了完善地电位作业法在更换V 形串复合绝缘子中的应用，提高作业效率和减少作业人员劳动强度，研制地电位拆装V 形串R 销专用工具的任务刻不容缓。
〔摘 要〕 针对目前更换V 形串绝缘子R 形锁紧销作业效率低、影响供电可靠性等问题，研制了一种轻便、通用、操作简便、安全可靠的地电位拆装V 形串R 形锁紧销专用工具。
经实践验证，该新型作业工具推广应用前景良好。
〔关键词〕 输电线路；V 形串绝缘子；R 形锁紧销；螺旋式
4 结束语
该方案在MACS6平台基础上，使用功能灵活的ST 语言进行高级功能开发，并以简单直观、上手要求不高的FBD 功能模块实现功能，进而满足设备安全需要，并为该公司节约了开发费用。
同时，该功能可以在MACS6平台下实现其他类型模拟量多点判断报警功能，并且能在同一平台上移植，具有较好的兼容性。
参考文献：
1 吴平桂．结构化编程方法在数控手工编程中的应用[J]． 轻工科技，2007，23(6)：57-59.
2 郭壁垒，李 冰，姜 鑫．基于Scintilla 的PLC 结构化 文本语言编辑器的设计[J]．自动化与仪表，2016，31(9)： 61-63.
收稿日期：2018-05-22。
作者简介：
严 郁(1983—)，女，工程师，主要从事电厂热控维护工作， email：twoyer@。
