定冷水系统

1 定冷水处理系统1.1 系统概述我厂采用的是FDNL-Ⅱ型定冷水处理装置，每台机组各配备一套处理装置。

每套处理装置主要由两台离子交换器（分为四个区）、一台微滤器、在线仪表等管道阀门组成，同时配有配套的FDNL-Ⅱ型树脂再生装置。

采用钠型/氢型混床进行发电机定冷水处理，可以控制pH值处于微碱性以减缓铜导线腐蚀，降低定冷水中含铜量，控制冷却水的电导率在标准范围之内；同时，冷却水中金属的腐蚀产物主要以微粒形式存在，通过混床可对冷却水中金属氧化物微粒进行滤除，防止金属氧化物在线棒通流截面上沉积结垢。

1.2 设备规范及运行参数1.2.2 运行参数1）处理水量：0.5～1.0m3/h；2）进水水质：发电机内冷水；3）进水压力：0.20～0.40MPa；4）进水温度：≤45℃；5）进水铜Cu2+ ≤60μg/L；6）出水电导率DD：≤1.2μS/cm（25℃时）；7）出水PH：8～9；8）出水铜Cu2+：≤20μg/L。

1.3 运行操作FDNL-Ⅱ型内冷水处理装置内部系统图1—进水总门；2—进水压力表；3—进水取样门（清洗树脂时除盐水进水门）；4—A上清洗排水门；5—A上进水门及流量计；6—A下进水门及流量计；7—B上进水门；8—A 上排水门；9—A下清洗排水门；10—B下进水门；11—排水门；12—在线仪表出水门；13—出水总门；14—出水取样门（清洗树脂时除盐水进、排水门）；15—在线仪表进水流量计；16—出水压力表；17—微孔过滤器；18—过滤器排气门；19—过滤器排污门；1.3.1 定冷水处理装置投运前的清洗1）将定冷水处理装置出口取样管接软管至地沟；2）关闭定冷水处理装置进水一、二次门、出水一次门；3）打开定冷水处理装置除盐水进水门，打开定冷水处理装置出口取样门；4）打开定冷水处理装置进水二次门，调整装置进水压力0.2～0.4Mpa，进行冲放；5）用除盐水冲洗定冷水处理装置20-30分钟左右，至出水电导率小于1.2μs/cm停止冲放；6）先后关闭定冷水处理装置进水二次门、出口取样门和定冷水处理装置除盐水进水门。

定子冷却水系统自动控制和联锁保护说明定子冷却水系统作为发电机三大附属系统之一，它的运行可靠性直接关系到发电机的安危。

因此，发电机定子冷却水系统设置了可靠的联锁和保护逻辑。

1、定冷水参数报警和保护值1）定冷水水箱水位高报警：800 mm2）定冷水水箱水位低报警：600 mm3）定冷水母管压低联动备用泵保护值：0.7 MPa，延时2秒4）定冷水进水温度高报警值：49℃5）定冷水出水温度高报警值：73℃6）定冷水出水温度高保护动作值：78℃7）定冷水进水压力低报警值：110KPa8）定冷水进水压力低保护动作值：89KPa9）定冷水进水流量低报警值：1200 L／min（72t/h）10）定冷水进水流量低保护动作值：1050 L／min（63t/h）11）定冷水水箱补水阀联开值：12）定冷水导电度大于9.9μs／cm且调整无效时，应紧急停机。

13）定子冷却水泵启动允许：冷却水箱水位不低。

14）发电机定子冷却水泵自启动条件：a运行定子冷却水泵跳闸或手动停止。

（联锁投入）。

b运行定子冷却水泵运行，且定子冷却水泵出口母管压力低至0.7 MPa，，延迟2秒（联锁投入）2、定冷水泵控制和联锁条件1）正常启动（以A泵为例，参见图19－3，B泵情况相同）：在控制室通过DCS发出启动指令，只要没有定冷水泵A电气故障或者停止命令存在，那么电气MCC上的相应开关就会合闸，并发送定冷水泵A在运行状态反馈信号给控制室。

图19-3定子冷却水泵A控制逻辑图2）自动联动：当定冷水泵A处于备用状态时，如果B泵在运行并且定冷水泵出口母管压力低开关PSW-321动作或者B泵出现电气故障信号，那么A泵都将联动投入运行。

3）停运：A泵运行过程中，只要出现定冷水泵A电气故障信号或者控制室内发出A 泵停止指令，那么定冷水泵A将会停运，控制室同样可以得到电气MCC来的停运状态反馈信息。

3、发电机断水保护定子水中断会造成严重的过热，威胁机组的安全运行，因此，本机组综合参考定子水压力、流量、温度，设置了完善的断水保护。

更改者:QYS59氢油水系统产品代号：XS67定冷水系统使用说明书文件代号：X9000173 版本：1更改日期：更改通知单号：编制：高帅校对：李雅秋审核：李恩德批准：潘海升北京北重汽轮电机有限责任公司2012 年04 月13 日目录1 定子冷却水系统特性..................................................... 2.1.1特殊说明：...........................................................2.1.2 概述: ..............................................................2..1.3设计参数：...........................................................2.1.4尺寸特性: ............................................................2.1.5电源规格：........................................................... 3. 2定子冷却水系统说明..................................................... 3.2.1定子冷却水系统功能（见附图）： (3)2.2 定子冷却水的供给（见附图） (4)2.3回水装置（见附图）...................................................................................... 7.2.4控制和仪表（见附图） .................................................................................. 8. 3定子冷却水系统运行................................................... 1.0 3.1投运所需的辅助设备.. (10)3.2 定子冷却水系统投运前的准备........................................ 1.2 3.3定子冷却水系统的投运 (13)3.4 运行 (14)3.5定子冷却水系统停止运行 (17)4定子冷却水系统维护................................................... 1.7 4.1在工作期间必须遵守的说明 .......................................... 1.7 4.2预防性维修（见附图） . (18)4.3 在正常运行期间的修理维护（见附图） (19)5 发电机自身水路的反冲洗 (21)6储存 (21)附图 (22)定子绕组所需水流量：高压引出线所需水流量：离子交换器水流量：定子绕组进口水温：定子绕组出口水温：在正常运行条件下水的电导率：PH值：7-9硬度：允许有微量：NH 机械杂质：60 m3/ h9 m3/ h4 m3/h45 C60 Cv 0.5〜1.5卩s/ cm （发电机进口）v 2X 10-3mo/m33无2300 mm1400 mm3200 L650 kg1定子冷却水系统特性1.1特殊说明：北京北重汽轮电机有限责任公司提醒各用户注意：1）请严格按照说明书里给出的准则执行；2）如有违背本说明书的操作，我公司将不负任何责任1.2概述:定子冷却水系统的作用，是保证软化水通过定子绕组空心导线进行循环，以便带走损耗热量，并使定子绕组的进水温度保持恒定，减小定子绕组与氢冷铁芯之间的相对位移。

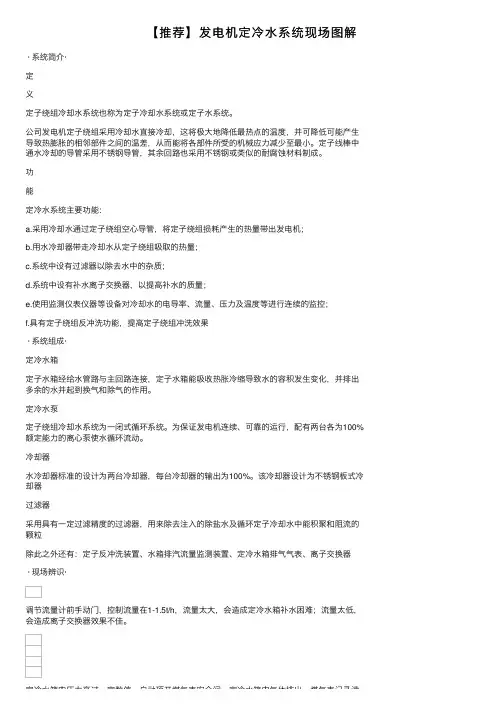

【推荐】发电机定冷⽔系统现场图解 · 系统简介·定义定⼦绕组冷却⽔系统也称为定⼦冷却⽔系统或定⼦⽔系统。

公司发电机定⼦绕组采⽤冷却⽔直接冷却，这将极⼤地降低最热点的温度，并可降低可能产⽣导致热膨胀的相邻部件之间的温差，从⽽能将各部件所受的机械应⼒减少⾄最⼩。

定⼦线棒中通⽔冷却的导管采⽤不锈钢导管，其余回路也采⽤不锈钢或类似的耐腐蚀材料制成。

功能定冷⽔系统主要功能：a.采⽤冷却⽔通过定⼦绕组空⼼导管，将定⼦绕组损耗产⽣的热量带出发电机；b.⽤⽔冷却器带⾛冷却⽔从定⼦绕组吸取的热量；c.系统中设有过滤器以除去⽔中的杂质；d.系统中设有补⽔离⼦交换器，以提⾼补⽔的质量；e.使⽤监测仪表仪器等设备对冷却⽔的电导率、流量、压⼒及温度等进⾏连续的监控；f.具有定⼦绕组反冲洗功能，提⾼定⼦绕组冲洗效果· 系统组成·定冷⽔箱定⼦⽔箱经给⽔管路与主回路连接，定⼦⽔箱能吸收热胀冷缩导致⽔的容积发⽣变化，并排出多余的⽔并起到换⽓和除⽓的作⽤。

定冷⽔泵定⼦绕组冷却⽔系统为⼀闭式循环系统。

为保证发电机连续、可靠的运⾏，配有两台各为100%额定能⼒的离⼼泵使⽔循环流动。

冷却器⽔冷却器标准的设计为两台冷却器，每台冷却器的输出为100%。

该冷却器设计为不锈钢板式冷却器过滤器采⽤具有⼀定过滤精度的过滤器，⽤来除去注⼊的除盐⽔及循环定⼦冷却⽔中能积聚和阻流的颗粒除此之外还有：定⼦反冲洗装置、⽔箱排汽流量监测装置、定冷⽔箱排⽓⽓表、离⼦交换器· 现场辨识·调节流量计前⼿动门，控制流量在1-1.5t/h，流量太⼤，会造成定冷⽔箱补⽔困难；流量太低，会造成离⼦交换器效果不佳。

定冷⽔箱内压⼒⾼过⼀定数值，⾃动顶开煤⽓表安全阀，定冷⽔箱内⽓体排出，煤⽓表记录读定冷⽔箱内压⼒⾼过⼀定数值，⾃动顶开煤⽓表安全阀，定冷⽔箱内⽓体排出，煤⽓表记录读数，带出的⽔滴落在下部U型管（带⽔封）安全阀故障时开启旁路门，防⽌定冷⽔箱超压，安全阀动作压⼒为35KPa；旁路门常开,⼤⽓中的⼆氧化碳会经过煤⽓表进⼊定冷⽔箱，造成定冷⽔PH值偏低甚⾄不合格。

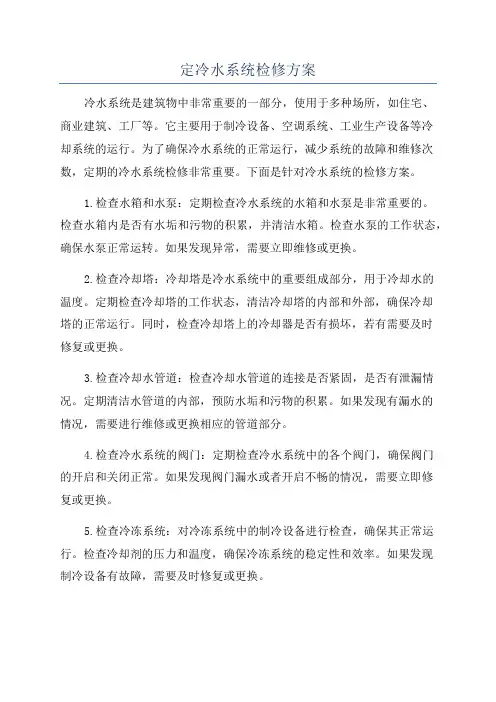

定冷水系统检修方案冷水系统是建筑物中非常重要的一部分，使用于多种场所，如住宅、商业建筑、工厂等。

它主要用于制冷设备、空调系统、工业生产设备等冷却系统的运行。

为了确保冷水系统的正常运行，减少系统的故障和维修次数，定期的冷水系统检修非常重要。

下面是针对冷水系统的检修方案。

1.检查水箱和水泵：定期检查冷水系统的水箱和水泵是非常重要的。

检查水箱内是否有水垢和污物的积累，并清洁水箱。

检查水泵的工作状态，确保水泵正常运转。

如果发现异常，需要立即维修或更换。

2.检查冷却塔：冷却塔是冷水系统中的重要组成部分，用于冷却水的温度。

定期检查冷却塔的工作状态，清洁冷却塔的内部和外部，确保冷却塔的正常运行。

同时，检查冷却塔上的冷却器是否有损坏，若有需要及时修复或更换。

3.检查冷却水管道：检查冷却水管道的连接是否紧固，是否有泄漏情况。

定期清洁水管道的内部，预防水垢和污物的积累。

如果发现有漏水的情况，需要进行维修或更换相应的管道部分。

4.检查冷水系统的阀门：定期检查冷水系统中的各个阀门，确保阀门的开启和关闭正常。

如果发现阀门漏水或者开启不畅的情况，需要立即修复或更换。

5.检查冷冻系统：对冷冻系统中的制冷设备进行检查，确保其正常运行。

检查冷却剂的压力和温度，确保冷冻系统的稳定性和效率。

如果发现制冷设备有故障，需要及时修复或更换。

6.定期更换冷却剂：冷却剂是冷水系统中的重要组成部分，定期更换冷却剂是保持冷水系统运行良好的关键。

根据冷却剂的使用寿命，及时更换新的冷却剂，确保冷却剂的性能达到要求。

7.检查冷水系统的绝缘层：冷水系统的绝缘层是保护管道和设备免受外部环境温度的影响，减少能量损失的重要部分。

定期检查绝缘层的完整性，并补充或更换受损的绝缘材料。

8.整理冷水系统的文档记录：对冷水系统的维护和保养情况进行详细的记录，包括检查的日期、问题的描述、维修的记录等。

并及时更新设备和管道的图纸和说明书。

总结：定期的冷水系统检修对于保持冷水系统的正常运行非常重要。

发电机定冷水系统介绍发电机定冷水系统主要由以下几个部分组成：水泵、冷却塔、冷却液、水管道、控制系统等。

水泵是整个系统的核心组件，负责将冷却液从冷却塔吸入，并通过水管道将其送到发电机的冷却部分。

冷却塔则负责将水泵吸入的热水经过散热装置散发出去。

冷却液则是承担散热的介质，其具有良好的热导性能和热容量，能够快速而有效地吸收和释放热量。

控制系统则负责监测和调节整个系统的工作状态，确保发电机正常运行温度。

发电机定冷水系统的工作原理是通过热交换来实现对发电机的散热。

当发电机运行时，由于电流的通过以及内部机械运动带来的摩擦，会产生大量的热量。

这些热量会导致发电机温度升高，超过了其正常运行温度范围，从而影响其正常工作。

为了避免这种情况的发生，发电机定冷水系统将冷却塔中的冷却液通过水泵送至发电机冷却部分，接触到发电机表面的热量，再经过散热装置，将热量传递给空气，并将冷凝后的冷却液再次循环回发电机。

通过不断循环冷却液，将发电机产生的热量散发出去，从而保持其正常运行温度。

1.效率高：使用冷却液进行散热，可以有效地吸收和释放热量，提高散热效率，保证发电机的正常运行。

2.环保节能：发电机定冷水系统可循环利用冷却液，减少能源的消耗。

同时，通过将热量散发到空气中，避免了对环境的污染。

3.维护方便：系统的控制系统可以实现对整个系统的监测和调节，一旦出现异常情况，可以及时作出响应，减少了维护的难度和成本。

4.保护发电机：发电机定冷水系统能够及时的将发电机产生的热量散发出去，保持其正常运行温度，防止因温度过高而导致的发电机故障。

综上所述，发电机定冷水系统是一种高效、环保、易于维护的散热系统，能够有效地保护发电机，并确保其正常运行。

随着现代发电机的不断发展，发电机定冷水系统也在不断创新和提升，未来将有更多的技术和方法应用于发电机定冷水系统中，提升其效率和性能。

定冷水系统介绍范文冷水系统是一种常用于工业设备和建筑物中的制冷系统。

它的主要作用是通过循环流动的冷水来吸收和散发热量，从而实现空调和制冷效果。

下面将详细介绍冷水系统的工作原理、组成部分以及其在各个领域中的应用。

冷水系统的工作原理是基于冷冻循环，即通过蒸发-压缩-冷凝-膨胀等过程实现热量的吸收和释放。

具体来说，冷水系统包括一个压缩机、一个冷凝器、一个蒸发器和一个膨胀阀。

首先，压缩机将低温低压的蒸汽通过压缩提升为高温高压的蒸汽。

然后，高温高压的蒸汽在冷凝器中通过散热器和风机的作用下，冷却并转变为高温高压的冷凝液。

接着，冷凝液通过膨胀阀进入蒸发器，在低压下迅速蒸发，吸收周围环境中的热量。

最后，冷却后的蒸汽再次通过压缩机，循环往复。

冷水系统的组成部分主要包括压缩机、冷凝器、蒸发器、膨胀阀以及水泵、水箱、管道和控制系统等。

压缩机是冷水系统的核心部件，负责将低温低压的蒸汽压缩为高温高压的蒸汽。

冷凝器是将高温高压的蒸汽冷却并转变为高温高压的冷凝液的装置。

蒸发器是通过膨胀阀将高压的冷凝液放松为低压、低温的蒸汽，吸收热量进行制冷的部件。

膨胀阀则负责控制冷凝液的流量和压力。

水泵用于循环送水，水箱则用于储存冷却水。

管道将冷却水从水箱输送到冷却设备，并通过回路返回水箱。

控制系统则用于监控和控制冷水系统的运行参数，确保系统的稳定和高效运行。

冷水系统广泛应用于不同领域。

在工业生产中，冷水系统常用于冷却工艺设备，如注塑机、化学反应器、机械设备等。

在医疗领域，冷水系统用于制冷冰箱和冷藏柜，保持药品和疫苗的低温保存。

在建筑物中，冷水系统被用于空调系统，通过供给冷却水来降低室内温度。

同时，冷水系统还广泛应用于电子设备的冷却，如计算机、服务器等，以保证其稳定运行。

冷水系统还可以用于制冷货物的运输，如食品冷链物流等。

总之，冷水系统通过循环流动的冷水吸收和散发热量，实现空调和制冷效果。

它的工作原理是基于冷冻循环，通过蒸发-压缩-冷凝-膨胀等过程实现热量的吸收和释放。

【每日分享】关于定冷水系统的运行中的异常调整要点一，发电机定冷水系统的作用？运行中的发电机定子绕组产生的热量和发电机的输出功率有着密切的关系，发电机的输出功率越大，其发热量也越多。

定子绕组温度过高，会影响其内部的绝缘。

为了保证机组的安全运行，大容量发电机组都设置有发电机定子冷却装置，用来带走发电机运行中产生的热量。

对于水内冷发电机组，就是利用定子冷却水来带走发电机运行中产生的热量。

二，定子冷却子系统运行中应监视哪些参数？1、定冷水温度，包括进水和回水温度；45±5℃2、定冷水进水压力；0.25Mpa3、定冷水电导率；离子交换器出口小于0.5us/L；4、定冷水泵出口压力；0.5-0.6Mpa；5、定冷水与氢压的压力差；小于0.04Mpa；6、定冷水箱水位；60-90cm；7、定冷水PH值；7-9；8、定子流却水流量：≥45T/h.三、定冷水系统运行的中特殊要求1、定子冷却水温度＞发电机入口风温2-5℃；2、定冷水压力小于氢气压力0.04MPA;3、发电机定子线棒温度差小于8℃；四，定冷水系统常见问题的处理。

1、定冷水系统PH低。

定冷水系统使用的水是除盐水，其PH值低于定冷水要求值，且在运行中由于离子效换器失效也会导致定冷水PH值过低，此时的解决办法就是给定冷水箱换水，用凝结水代替除盐水向定冷水箱补水。

其操作要点是少量补水，实时监测PH值，当PH值恢复正常后及时停止补水，防止电导超标。

2、定冷水电导高。

定冷水电导高一是离子交换器失效，另外的原因是用凝结水为定冷水箱补水，因此处理方法是：将补水切换为除盐水补水，并进行换水，直至合格，如仍然不合格；需要立即将离子交换器退出，再进行换水，不断对定冷水箱补水放水。

3、定冷水箱水位低通过补水电磁阀对定冷水箱进行补水，确保水位正常。

如果水位下降较快，则应排查放水门是否误开或者在线监测装置水流量过大，消除水位下降的原因。

4、定冷水箱水位高打开定冷水箱底部的放水阀进行放水至正常水位即可，如果水位持续上升，则排查补水电磁阀是否内漏，并关闭补水手动门。

定子冷却水系统系统的特点及功能：a. 采用冷却水通过定子线圈空心导线，将定子线圈损耗产生的热量带出发电机；b. 用水冷却器带走冷却水从定子线圈吸取的热量；c. 系统中设有过滤器以除去水中的杂质；d. 用旁路式离子交换器对冷却水进行软化，控制其电导率；e. 使用监测仪表及报警器件等设备对冷却水的电导率、流量、压力及温度等进行连续的监控；f. 具有定子线圈反冲洗功能，提高定子线圈冲洗效果；g. 水系统中的所有管道及与线圈冷却水接触的元器件均采用抗腐蚀材料。

系统流程：凝结水补充水泵出口或凝结水系统来得水经补水阀、离子交换器补至定子内冷水箱，内冷水箱的水经定子内冷水泵升压后经过定子内冷水冷却器、滤网、通过外部进水管进入发电机励端定子机座内的环形总进水管，其中一路通过聚四氟乙烯绝缘水管流入定子线棒中的空心导线，然后从线圈的另一端〔汽端〕经绝缘引水管汇入环形出水管；另一路经绝缘引水管流入定子线圈主引线，出主引线后经绝缘引水管汇入安置在出线盒内的出水管，然后也经外管道汇入汽端环形出水管。

双路水流最后从汽端机座上部流出发电机，经总出水管返回到水箱。

定子线圈环形出水管的最顶部接有一根排气管，线圈充水时直接排气至地沟，正常运行时与水箱相通，可在水系统断水时防止因虹吸引起在定子线圈内产生负压。

总进、出水管之间装有压差表计和一系列压差开关，用于指示冷却水通过定子线圈的水流压降，并对不正常的压降发出报警信号。

外部总进、出水管上各装有一个测温元件和一个温度开关，用于进、出水温的监测和报警。

此外，总进水管上还装有锥形过滤器，用于防止较大尺寸的杂质进入定子空心导线。

总进水管上装有压力表用于指示进水压力。

在总进水管和发电机定子机座之间还装有压差开关。

压差开关的高压端接至定子机座内部〔氢压〕，低压端与总进水管〔水压〕相连。

正常运行时，发电机内的氢压应高于定子线圈进水压力。

当发电机内氢压下降到仅高于进水水压35kPa 时，该压差开关将动作并发出“氢-水压差低〞报警信号。
