定冷水系统简介(1)分析解析

定冷水系统简介(1)分析解析

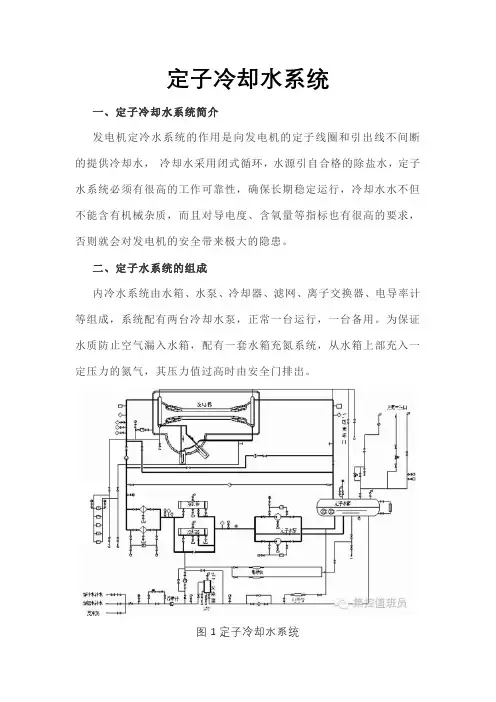

发电机内定子冷却水流程
• 定冷水箱内的定冷水由定冷水泵升压后，经冷却 器冷却通过温度调阀和压力调阀，再经过滤器和 流量孔板到达外部进水管，进入发电机励端定子 机座内的环形总进水管 之后分为两路，其中一路 通过聚四氟乙烯绝缘水管流入定子线棒中的空心 导线，然后从线圈的另一端（汽端）经绝缘引水 管汇入环形出水管；另一路经绝缘引水管流入定 子线圈主引线，出主引线后经绝缘引水管汇入安 置在出线盒内的出水管，然后也经外管道汇入汽 端环形出水管。双路水流最后从汽端机座上部流 出发电机，经总出水管返回到水箱。
系统还必须控制进入定子线圈的压力、温度、流量、温度、水的导电度等参数，使之 符合规定。水内冷绕组的导体既是导电回路又是通水回路，每个线棒分成若干组，每 组内含有一根空心铜管和数根实心铜线，空心铜管内通过冷却水带走线棒产生的热量。 到线棒出槽以后的末端，空心铜管与实心铜线分开，空心铜管与其它空心铜管汇集成 型后与专用水接头焊好由一根较粗的空心铜管与绝缘引水管连接到总的进（或出）汇 流管。冷却水由一端进入线棒，冷却后由另一端流出，循环工作，不断地带走定子线 棒产生的热量。 • 发电机定子冷却水水质的特殊要求：冷却水应当透明、纯洁、无机械杂质和颗粒； 冷却水的导电度正常运行中应当小于0.5us/cm。过大的导电度会引起较大的泄漏电流， 从而使绝缘引水管老化，还会使定子相间发生闪络；为防止热状态下造成冷却管内壁 结垢，降低冷却效果，甚至堵塞。应当控制水中的硬度，不大于10ug/L；NH3浓度越低 越好，以防腐蚀铜管；PH值要求为中性规定在6～8之间；为防止发电机内部结露，对 应于氢气进口温度，定子水温也应当大于一定值。一般规定在40～46℃。为达到上述 要求，一般采用凝结水或除盐水作为水源，并设有连续运行的树脂型离子交换器系统， 以保证运行中的水质。定子冷却系统供发电机定子绕组冷却，采用闭式独立水系统并 采用集装式结构。

定冷水系统介绍

定冷水系统介绍





检查冷却水系统运行正常，定子进水温度、压力、流量稳定； 将定冷水箱水位补水至最高位；（重要） 关闭备用冷却器冷却水侧及定冷水侧的放水阀； 对备用冷却器的定冷水侧进行注水排气工作；（壳侧）（注水 缓慢，开度要小，防止定冷水箱水位快速下降，若下降时，关 闭注水阀，补水至高水位时，再继续注水工作。） 对备用冷却器的冷却水侧进行注水排气工作；（管侧） 注水排气工作完成后，开启冷却器出口阀，投入其运行。 撤出原运行冷却器，关闭其出口阀、（缓慢操作，当防止冷却 水流量波动）

6.3 定冷水中断的处理原则；
一. 第一种处理方式 ： 定冷水中断时，允许带额定负荷运行30s， 若30s后定冷水不能及时恢复，则应解列发 电机，并使发电机端电压降为零。 二.第二种断水处理程序： 断水5s后开始减负荷，2min内降到26%额定 负荷，此后根据线圈入口、线圈出口、离子 交换器出口3个水的导电率选择运行方式： 如三个点均≤0.5μs/cm，运行1小时 如其中一个点≥0.5μs/cm，运行3min 如三个点≥0.5μs/cm，立即停机
3. 处理；


第一时间检查定子冷却水泵自启，否则手动 启动，保持压力稳定。 若是滤网等堵塞，切换至旁路运行。 若定冷水箱水位低引起，应迅速补水至正常 水位，并检查水位下降原因，作相应处理。 若由于误操作引起，立即恢复原运行方式。 若定冷水压力调节阀故障，应立即切至手动 调节，并联系检修处理。
五、定冷水系统投运注意事项；
1.定冷水水质合格前，严禁向发电机 通水。 2.凝结水系统未经冲洗及水质合格前， 禁止使用凝结水向定冷水系统补水。 （我厂禁止使用） 3.定冷水系统备用的冷却器、滤网及 系统死角等在投运前，应进行冲洗、 排污至水质合格后方可投入系统运 行。

发电机定子冷却水系统

发电机定子冷却水系统

设备描述
2.水箱 水箱用于储存定子冷却水。该水箱也称为氢气释放 罐，由于发电机内氢气压力一般要比绕组内的水压 高，所以，当发电机定子冷却水回路有渗漏故障时， 氢气就有可能进到定子冷却水中，当定子冷却水在 水箱中卸压后，这些氢气被析离出来。为防止氢气 空气混合物局部积聚，设置了排氢管线，将混合气 体排到厂房外面。水箱装有水位计和水位报警装置， 设有安全阀，在压力为50kPag时起作用。
正常运行
3. 停止 只要发电机氢压维持在0.3MPag以上，定子线圈冷 却水系统就应持续运行。如果氢压降到0.3MPag以 下，定子线圈冷却水系统就应停止，只要不存在结 冰危险，定子冷却水可以保存在发电机内。水箱中 应充氢气以防止氧气的进入，一台泵应间歇性运行， 保证电导率在限值以内。如果要排出发电机内的氢 气，需要从水箱进行排氢，整个系统充水以排出所 有的氢气，然后引入空气。
发电机定子冷却水系统（CGS）
定子冷却水系统组成
两台电动泵 定子冷却水箱 两台冷却器 两台过滤器 两台除盐床
CGS功能


发电机定子线圈采用水内冷，高纯度水在定 子线圈空心导线中循环流动将定子线圈电阻 损耗产生的热量带走； 将高纯度水的热量传递给常规岛闭式冷却水 系统； 对水进行过滤去除外来杂质； 对水进行去离子处理控制水的电导率； 通过仪表和报警连续监测和显示电导率、流 量和水温等参数。
异常运行
1.定子线圈冷却水低流量 当通过发电机定子线圈的压差比正常压差值 低0.095MPa时，发电机跳闸，用以防止发电 机过热。提供了三个压差开关，3取2逻辑用 以跳开发电机。
设备描述
1.交流电动泵 两台并联布置，一台运行，一台备用， 75KW、380V三相异步电机，主要参数： 吸入压头：0.05MPag 出口压头：最大0.7 MPag 流量：最大4100(L/min)

12.发电机定冷水系统

12.发电机定冷水系统

12.发电机定冷水系统12.1.系统概述包括的主要设备：(1)发电机定子冷却水补水电磁阀(T50V01A)(2)(T50FS01)发电机断水保护跳发电机1(1MKF01-YP01)(3)(T50FS02)发电机断水保护跳发电机2(1MKF01-YP02)(4)1号定子冷却水泵(T50M01A)(5)2号定子冷却水泵(T50M01B)(6)发电机定子冷却水加热器(T50M02A)(7)发电机补氢电磁阀(T51V01A)(8)氢气干燥器(T51M01A)(9)循环风机(T51M02A)12.2.#1定子冷却水泵（T50M01A）●操作方式：（1）单操（2）联锁●启动允许条件：（and）(1)(T50LS02L)发电机定子水箱水位低(10MKF10CL551L)，取非(2)(T50LS02OK)发电机定子水箱水位正常(10MKF10CL551N)●停止允许条件：（）(1)无●自动启动条件：（（1/2 and，5s脉冲） or （3/4 and （5/6/7 or），5s脉冲））(1)#1定子冷却水泵联锁投入(2)#2定子冷却水泵跳闸（T50M01B.OC或T50M01B.L1）(3)#1定子冷却水泵联锁投入(4)(T50M01BZR)2号定子冷却水泵运行状态(10MKF10AP002XP03)，延时2sHOLLiAS杭州和利时自动化有限公司(5)(T50PS01L)发电机定子冷却水压力低(10MKF20CP201XP02)(6)(T50PS02L)发电机定子冷却水泵出口压力低(10MKF10CP201L)(7)(T50FT081)发电机定子冷却水流量(1MKF20CF001)<104.4T/H，延时3s（定值待定）●自动停止条件：（）(1)无●保护启动条件：（）(1)无●保护停止条件：（）(1)无12.3.#2定子冷却水泵(T50M01B)●操作方式：（1）单操（2）联锁●启动允许条件：（and）(1)(T50LS02L)发电机定子水箱水位低(10MKF10CL551L)，取非(2)(T50LS02OK)发电机定子水箱水位正常(10MKF10CL551N)●停止允许条件：（）(1)无●自动启动条件：（（1/2 and，5s脉冲） or （3/4 and （5/6/7 or），5s脉冲））(1)#2定子冷却水泵联锁投入(2)#1定子冷却水泵跳闸（T50M01A.OC或T50M01A.L1）(3)#2定子冷却水泵联锁投入(4)(T50M01AZR)1号定子冷却水泵运行状态(10MKF10AP001XP03)，延时2s(5)(T50PS01L)发电机定子冷却水压力低(10MKF20CP201XP02)(6)(T50PS02L)发电机定子冷却水泵出口压力低(10MKF10CP201L)(7)(T50FT081)发电机定子冷却水流量(1MKF20CF001)<104.4T/H，延时3s（定值待定）●自动停止条件：（）(1)无HOLLiAS杭州和利时自动化有限公司●保护启动条件：（）(1)无●保护停止条件：（）(1)无12.4.定子冷却水水箱补水电磁阀 (T50V01A)●操作方式：（1）单操（2）联锁●开启允许条件：（）(1)无●关闭允许条件：（）(1)无●自动开启条件：（5s脉冲）(1)(T50PS01L)发电机定子冷却水压力低(10MKF20CP201XP02)●自动关闭条件：（）(1)(T50LS02H)发电机定子水箱水位高(10MKF10CL551H)●保护开启条件：（）(1)无●保护关闭条件：（）(1)无12.5.发电机断水保护：（（1/2/3，3取2），延时15s ）(1)(T50FS01LA)发电机定子冷却水流量过低1(1MKF20DP201)(2)(T50FS01LB)发电机定子冷却水流量过低2(1MKF20DP202)(3)(T50FS01LC)发电机定子冷却水流量过低3(1MKF20DP203)HOLLiAS杭州和利时自动化有限公司12.6.发电机定子冷却水加热器(T50M02A)●操作方式：（1）单操●开启允许条件：（）(1)无●关闭允许条件：（）(1)无●自动开启条件：（）(1)无●自动关闭条件：（）(1)无●保护开启条件：（）(1)无●保护关闭条件：（）(1)无12.7.发电机定子冷却水加热器(T50M02A)●操作方式：（1）单操●开启允许条件：（）(1)无●关闭允许条件：（）(1)无●自动开启条件：（）(1)(T50TE083)发电机定子冷却水进水温度(10MKF20CT351)<45℃●自动关闭条件：（）(1)(T50TE083)发电机定子冷却水进水温度(10MKF20CT351)>48℃●保护开启条件：（）(1)无●保护关闭条件：（）HOLLiAS杭州和利时自动化有限公司(1)无12.8.氢气干燥器(T51M01A)●操作方式：（1）单操●启动允许条件：（）(1)无●停止允许条件：（）(1)无●自动启动条件：（）(1)无●自动停止条件：（）(1)无●保护启动条件：（）(1)无●保护停止条件：（）(1)无12.9.发电机补氢电磁阀(T51V01A)●操作方式：（1）单操（2）联锁●开启允许条件：（）(1)无●关闭允许条件：（）(1)无●自动开启条件：（5s脉冲）(1)(T51PS03L)发电机氢气压力低(10MKG20CP201L)●自动关闭条件：（）(1)(T51PS03H)发电机氢气压力高(10MKG20CP201H)●保护开启条件：（）(1)无HOLLiAS杭州和利时自动化有限公司●保护关闭条件：（）(1)无12.10.循环风机(T51M02A)●操作方式：（1）单操●启动允许条件：（）(1)无●停止允许条件：（）(1)无●自动启动条件：（）(1)无●自动停止条件：（）(1)无●保护启动条件：（）(1)无●保护停止条件：（）(1)无HOLLiAS杭州和利时自动化有限公司。

发电机定冷水系统.

发电机定冷水系统.

• 在相同条件下，水冷的效果远远优于氢冷，而且
• • • • •
纯净的水化学性能稳定、绝缘性能好。定子绕组 采用水内冷，可以极大地降低绕组最热点的温度， 并能降低可能导致相邻部件之间产生热膨胀的温 差，从而将各部件所受的机械应力减至最小。但 是采用定子绕组水冷一定程度上也增加了系统管 路设计的复杂性，同时运行中管路漏水的可能也 增加了系统运行的不可靠性。 如机内冷水系统发生泄漏，水会漏入发电机内， 造成发电机定子接地，酿成严重的安全事故。 对大容量发电机组的定冷水水质有严格的要求： ① 供给额定的定冷水流量 ② 控制进入绕组的冷却水温度符合要求 ③ 保持高质量的冷却水质(一般为除盐水)
• ⑸ 定冷水温度监测 • 在定子水冷却器的进出水口分别设有一个就
地温度计，显示定冷器前后定冷水温度的变 化。在发电机定子绕组冷却水进出水口分别 设有温度传感器，以监控定子绕组进出水水 温。正常运行时，定子绕组冷却水进水温度 在40℃左右，出水温度在45℃左右。若进水 温度较高，需要确认定冷水流量、压力正常， 并及Fra bibliotek投用备用定冷器。
正常。 • 5.当定冷水流量正常后，将备用定冷水泵投 入备用。 • 6.若切换到备用定冷水泵运行，应先启动备 用泵正常后，再停用原运行泵，密切注意 定冷水流量正常。
• 系统停运 • 1.将备用定冷水泵置“闭锁”位置。 • 2.在DCS上停用定冷水泵。 • 3.机组停用后，及时停用定冷水系统，以防
发电机过冷。
发电机定冷水系统
2011.9.20
系统简介
• 发电机正常运行时，转子、定子绕组的损
耗发热需要及时带走，否则将会造成发电 机绝缘材料的超温老化和损坏。为此必须 设置冷却设备来冷却发电机的转子、定子 绕组。对于采用双水内冷冷却系统的发电 机，绕组采用水内冷，冷却水来自发电机 内冷水系统。在内冷水系统中，水冷绕组 的导体既是导电回路又是通水回路，整个 内冷水系统为一闭合回路。

发电机定冷水系统介绍

发电机定冷水系统介绍

发电机定冷水系统介绍发电机定冷水系统主要由以下几个部分组成：水泵、冷却塔、冷却液、水管道、控制系统等。

水泵是整个系统的核心组件，负责将冷却液从冷却塔吸入，并通过水管道将其送到发电机的冷却部分。

冷却塔则负责将水泵吸入的热水经过散热装置散发出去。

冷却液则是承担散热的介质，其具有良好的热导性能和热容量，能够快速而有效地吸收和释放热量。

控制系统则负责监测和调节整个系统的工作状态，确保发电机正常运行温度。

发电机定冷水系统的工作原理是通过热交换来实现对发电机的散热。

当发电机运行时，由于电流的通过以及内部机械运动带来的摩擦，会产生大量的热量。

这些热量会导致发电机温度升高，超过了其正常运行温度范围，从而影响其正常工作。

为了避免这种情况的发生，发电机定冷水系统将冷却塔中的冷却液通过水泵送至发电机冷却部分，接触到发电机表面的热量，再经过散热装置，将热量传递给空气，并将冷凝后的冷却液再次循环回发电机。

通过不断循环冷却液，将发电机产生的热量散发出去，从而保持其正常运行温度。

1.效率高：使用冷却液进行散热，可以有效地吸收和释放热量，提高散热效率，保证发电机的正常运行。

2.环保节能：发电机定冷水系统可循环利用冷却液，减少能源的消耗。

同时，通过将热量散发到空气中，避免了对环境的污染。

3.维护方便：系统的控制系统可以实现对整个系统的监测和调节，一旦出现异常情况，可以及时作出响应，减少了维护的难度和成本。

4.保护发电机：发电机定冷水系统能够及时的将发电机产生的热量散发出去，保持其正常运行温度，防止因温度过高而导致的发电机故障。

综上所述，发电机定冷水系统是一种高效、环保、易于维护的散热系统，能够有效地保护发电机，并确保其正常运行。

随着现代发电机的不断发展，发电机定冷水系统也在不断创新和提升，未来将有更多的技术和方法应用于发电机定冷水系统中，提升其效率和性能。

定冷水系统介绍

2.凝结水系统未经冲洗及水质合格前， 禁止使用凝结水向定冷水系统补水。 （我厂禁止使用）
3.定冷水系统备用的冷却器、滤网及 系统死角等在投运前，应进行冲洗、 排污至水质合格后方可投入系统运 行。
六、定冷水系统备用冷却器切换操作；
检查冷却水系统运行正常，定子进水温度、压力、流量稳定； 将定冷水箱水位补水至最高位；（重要） 关闭备用冷却器冷却水侧及定冷水侧的放水阀； 对备用冷却器的定冷水侧进行注水排气工作；（壳侧）（注水
1. 现象 定冷器出水温度、冷却水回水温度指示升高
或报警。 定子线圈温度普遍升高或报警。 2. 原因 定冷器脏污。 定子水温度自动调节失灵。（#1号机曾发生） 定冷器冷却水阀误关或阀芯脱落。 开冷水压力降低或温度升高。
3.处理；
发现定冷水温度升高，应查明原因并进行处 理，当定子进水温度升高至49℃或回水温度 高至73℃，应严密监视定子线圈温度，汇报 值长，并按规定相应降低机组负荷。定冷水 回水温度上升到78℃，发电机断水保护应动 作，否则应不破坏真空紧急停机。
二、系统的组成;
定冷水系统包括：定冷水箱， 两台水泵、两台冷却器、温度、 应力调节阀、主过滤器、补水 过滤器，离子交换器及其之间 的互相连接管路、阀门及部分 就地压力表。
1.水箱： 水箱本身容积约1.9m3，，系统投入正常运行时内存水量约 1.06 m3，水箱右端上方设有一个漏氢检测接口，该接口用于抽取水 箱上部气样进行分析以便确定其中是否有氢气，如果含有氢气，说 明发电机内部水路有漏点，需要进行处理。（系统停运时防止满水， 投运时防止低水位）
2.离子交换器： 离子交换器由不锈钢制造，该离子交换器为混合床 式，即采用强碱碱性阴树脂和强酸性阳树脂的比例混合填装。离子 交换器的允许进水温度60℃，进水压力0.2～0.3MPa。主要是防止交 换树脂失效。正常运行时，流经的流量不大于系统额定流量的20%。 3.过滤器： 主过滤器和备用的Y型过滤器。 4.温度调节阀和压力调节阀：温度调节阀用以调节定子冷却水进入线 圈前的温度。它是电动式三通调节阀，三通调节阀只是调节进入水 冷却器和旁路的流量比，没有节流，所以对定冷水的流量是没有影 响的。 压力调节阀用以调节定子冷却水进入线圈前的压力。它也是电动调 节蝶阀。此阀有最小开度逻辑保护，达到最小开度时，跳出自动！ 防止断水！

12.发电机定冷水系统

12.发电机定冷水系统以下是为大家整理的12.发电机定冷水系统的相关范文，本文关键词为12.,发电机,冷水,系统,新疆,东方希望,东方,希望,有限，您可以从右上方搜索框检索更多相关文章，如果您觉得有用，请继续关注我们并推荐给您的好友，您可以在综合文库中查看更多范文。

新疆东方希望有限公司自备电站项目Dcs控制方案说明书-Tscs部分12.发电机定冷水系统12.1.系统概述包括的主要设备：(1)发电机定子冷却水补水电磁阀(T50V01A)(2)(T50Fs01)发电机断水保护跳发电机1(1mKF01-Yp01)(3)(T50Fs02)发电机断水保护跳发电机2(1mKF01-Yp02)(4)1号定子冷却水泵(T50m01A)(5)2号定子冷却水泵(T50m01b)(6)发电机定子冷却水加热器(T50m02A)(7)发电机补氢电磁阀(T51V01A)(8)氢气干燥器(T51m01A)(9)循环风机(T51m02A)12.2.#1定子冷却水泵（T50m01A）?操作方式：（1）单操（2）联锁?启动允许条件：（and）(1)(T50Ls02L)发电机定子水箱水位低(10mKF10cL551L)，取非(2)(T50Ls02oK)发电机定子水箱水位正常(10mKF10cL551n)?停止允许条件：（）(1)无?自动启动条件：（（1/2and，5s脉冲）or（3/4and（5/6/7or），5s 脉冲））(1)#1定子冷却水泵联锁投入(2)#2定子冷却水泵跳闸（T50m01b.oc或T50m01b.L1）(3)#1定子冷却水泵联锁投入(4)(T50m01bZR)2号定子冷却水泵运行状态(10mKF10Ap002xp03)，延时2shoLLiAs和利时公司杭州和利时自动化有限公司-1-新疆东方希望有限公司自备电站项目Dcs控制方案说明书-Tscs部分(5)(T50ps01L)发电机定子冷却水压力低(10mKF20cp201xp02)(6)(T50ps02L)发电机定子冷却水泵出口压力低(10mKF10cp201L)(7)(T50FT081)发电机定子冷却水流量(1mKF20cF001)(1)无?保护启动条件：（）(1)无?保护停止条件：（）(1)无12.3.#2定子冷却水泵(T50m01b)?操作方式：（1）单操（2）联锁?启动允许条件：（and）(1)(T50Ls02L)发电机定子水箱水位低(10mKF10cL551L)，取非(2)(T50Ls02oK)发电机定子水箱水位正常(10mKF10cL551n)?停止允许条件：（）(1)无?自动启动条件：（（1/2and，5s脉冲）or（3/4and（5/6/7or），5s 脉冲））(1)#2定子冷却水泵联锁投入(2)#1定子冷却水泵跳闸（T50m01A.oc或T50m01A.L1）(3)#2定子冷却水泵联锁投入(4)(T50m01AZR)1号定子冷却水泵运行状态(10mKF10Ap001xp03)，延时2s(5)(T50ps01L)发电机定子冷却水压力低(10mKF20cp201xp02)(6)(T50ps02L)发电机定子冷却水泵出口压力低(10mKF10cp201L)(7)(T50FT081)发电机定子冷却水流量(1mKF20cF001)(1)无hoLLiAs和利时公司杭州和利时自动化有限公司-2-新疆东方希望有限公司自备电站项目Dcs控制方案说明书-Tscs部分?保护启动条件：（）(1)无?保护停止条件：（）(1)无12.4.定子冷却水水箱补水电磁阀(T50V01A)?操作方式：（1）单操（2）联锁?开启允许条件：（）(1)无?关闭允许条件：（）(1)无?自动开启条件：（5s脉冲）(1)(T50ps01L)发电机定子冷却水压力低(10mKF20cp201xp02)?自动关闭条件：（）(1)(T50Ls02h)发电机定子水箱水位高(10mKF10cL551h)?保护开启条件：（）(1)无?保护关闭条件：（）(1)无12.5.发电机断水保护：（（1/2/3，3取2），延时15s）(1)(T50Fs01LA)发电机定子冷却水流量过低1(1mKF20Dp201)(2)(T50Fs01Lb)发电机定子冷却水流量过低2(1mKF20Dp202)(3)(T50Fs01Lc)发电机定子冷却水流量过低3(1mKF20Dp203)hoLLiAs和利时公司杭州和利时自动化有限公司-3-新疆东方希望有限公司自备电站项目Dcs控制方案说明书-Tscs部分12.6.发电机定子冷却水加热器(T50m02A)?操作方式：（1）单操?开启允许条件：（）(1)无?关闭允许条件：（）(1)无?自动开启条件：（）(1)无?自动关闭条件：（）(1)无?保护开启条件：（）(1)无?保护关闭条件：（）(1)无12.7.发电机定子冷却水加热器(T50m02A)?操作方式：（1）单操?开启允许条件：（）(1)无?关闭允许条件：（）(1)无?自动开启条件：（）(1)(T50Te083)发电机定子冷却水进水温度(10mKF20cT351) (1)(T50Te083)发电机定子冷却水进水温度(10mKF20cT351)>48℃?保护开启条件：（）(1)无?保护关闭条件：（）hoLLiAs和利时公司杭州和利时自动化有限公司-4-新疆东方希望有限公司自备电站项目Dcs控制方案说明书-Tscs部分(1)无12.8.氢气干燥器(T51m01A)?操作方式：（1）单操?启动允许条件：（）(1)无?停止允许条件：（）(1)无?自动启动条件：（）(1)无?自动停止条件：（）(1)无?保护启动条件：（）(1)无?保护停止条件：（）(1)无12.9.发电机补氢电磁阀(T51V01A)?操作方式：（1）单操（2）联锁?开启允许条件：（）(1)无?关闭允许条件：（）(1)无?自动开启条件：（5s脉冲）(1)(T51ps03L)发电机氢气压力低(10mKg20cp201L)?自动关闭条件：（）(1)(T51ps03h)发电机氢气压力高(10mKg20cp201h)?保护开启条件：（）(1)无hoLLiAs和利时公司杭州和利时自动化有限公司-5-新疆东方希望有限公司自备电站项目Dcs控制方案说明书-Tscs部分?保护关闭条件：（）(1)无12.10.循环风机(T51m02A)?操作方式：（1）单操?启动允许条件：（）(1)无?停止允许条件：（）(1)无?自动启动条件：（）(1)无?自动停止条件：（）(1)无?保护启动条件：（）(1)无?保护停止条件：（）(1)无hoLLiAs和利时公司杭州和利时自动化有限公司-6-最后，小编希望文章对您有所帮助，如果有不周到的地方请多谅解，更多相关的文章正在创作中，希望您定期关注。

发电机定子冷却水系统






19. 当氢气冷却器中的二次水泵电机发生故障，保护装置 应发出信号，并延时3min使发电机解列，解除励磁及停机。 20. 离子交换器出水电导率超过1.5μs/cm，发出“离子交 换器出水电导率高”报警信号。 21. 定子绕组进水导电率达到5μs/cm，发出“定子绕组进 水导电率高” 报警信号。 22. 当导电率达到10μS/cm时，应迅速解除发电机负荷并 与电网解列。
定子冷却水系统离子交换器的使用



1. 开启离子交换器进出口水门及排气门，对离子交换器注 水排气。 2. 当离子交换器排气完毕，关闭离子交换器旁路门，开启 定子冷却水冷却器出口至离子交换器入口手动门。 3. 经过离子交换装置的水量约为4m3/h，占系统总流量的8 ％。
谢 谢！
定冷水系统的运行规定




1. 发电机定冷水冷系统应在发电机充氢且大于0.20MPa后 投入。 2. 定子线圈充水前确认发电机内部水路气密性试验合格。 3. 发电机正常运行期间应保持定子线圈冷却水的额定流量 为30 m3/h，冷却水进口压力为0.2～0.25Mpa，冷却水水质 合格。 4. 发电机定子线圈冷却水运行时冷却水进水温度在40～ 45℃，出水温度55～60℃。 5. 发电机定冷水系统安装完毕或大修及水路阻塞以后，水 路系统按要求进行正、反冲洗，水质合格方才能投入运行。 发电机定子线圈反冲洗只允许在发电机停止时进行。 6. 严禁二氧化碳气体进入定冷水系统内。

9. 发电机未解列时，单台运行的定子冷却水泵禁停。 10. 定子冷却水过滤器两端差增大到比设定值高到0.03MPa时，差压 开关动作发出“过滤器差压高”报警信号。 11. 定子绕组两端水压降比正常值高到0.35MPa，发出“定子绕组两 端压降大”报警信号。 12. 定子冷却水水箱内氮气压力升高到0.035MPa，安全阀打开自动排 气。 13. 定子冷却水水箱内氮气压力高于0.042MPa时发出报警信号。 14. 发电机内氢压下降到仅高于进水压力0.035MPa时，压差开关动作 发出报警信号。 15. 发电机定子绕组内冷水流量保护： 16. 定子绕组冷却水流量降至20m3/h时，压差开关动作发出“定子绕 组水流量低”报警信号。 17. 定子绕组冷却水流量降至10m3/h时，压差开关动作发出“定子绕 组水流量非常低”事故信号，联跳发电机，使发电机解列并解除励磁。 18. 氢气冷却器中的二次水流量保护： 当流量降至75%额定值时，保护装置应报警。 当流量继续降至30%额定值时，保护装置延时5min使 发电机解列，解除励磁及停机。

3.1.2发电机定子冷却水系统(GST)

§3.1.2发电机定子冷却水系统（GST）一. 系统功能发电机定子冷却水系统的功能就是要提供合格水质的冷却水，克服水在空心导线内循环流动的阻力，将线圈的热量扩散到发电机之外，保持发电机在满负荷运行时的正常温升值，当出现供水量不足或断水故障时，要有可靠的检测环节和完善的保护措施，向发电机的自动减负荷装置提供流量和电导率值等参数，使发电机的负荷以一定速率降低，起到对发电机的保护作用。

二. 系统描述发电机定子线圈冷却水系统采用水内冷，是由定子水箱、定子冷却水泵、冷却器、过滤器、离子交换器以及管道和阀门组成的。

其流程如图1所示。

定子水箱中的定子水由水泵压入冷却器，其热量由常规岛闭式冷却水系统带走，冷却后的定子水接至水过滤器，其中一部分在必要时去离子交换器（除盐器），对水质进行处理后直接回到定子水箱。

经过过滤器过滤后的定子水由控制阀进行控制与调节，大部分进入位于发电机本体汽端的进水环形母管，再由多根聚四氟乙烯软管流经定子绕组，带有绕组热量的水回到与进水母管同侧的出水母管（环形）。

小部分定子水直接去发电机出线端的出线端子和中性端子，然后经部分线棒也回到出水母管中，最后一起回到定子水箱，完成一个循环。

该系统的所属设备大都集中安装在一个共用的钢底座上，组成一个冷却水系统组件，位于靠近发电机下面的平台上。

该组件上的设备包括：电动水泵，冷却器，除盐器，过滤器，定子水箱，仪表柜和一些阀门管道等。

三. 设备说明1.定子水箱定子水箱也可称为氢气释放罐，由于发电机内氢气压力一般要比绕组内的水压高，所以，当发电机定子水回路有渗漏故障时，氢气就有可能进到定子水中，当定子水在水箱中卸压后，这些氢气就有可能被析离出来。

该定子水箱为一卧式筒形不锈钢罐，用于降低水的速度及卸压，为定子水泵提供水源并将氢气泡从定子水中析离出来。

2.定子冷却水泵该系统设有两台各为100%容量的卧式离心泵。

系统正常运行时，由一台泵使系统中的定子冷却水循环，另一台泵处于备用状态。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1精选ppt
上汽1000MW发电机上位水箱式 定冷水系统
讲课人：王鹏宇 挑起知识 登山
2精选ppt
发电机为什么要冷却？
发电机 能量损耗
电气 损耗
通风 损耗
轴承 损耗
铜损
铁损
定子铜损
转子 转子 铁损 铜损
定子铁损
有损耗就 有发热， 怎么办？
3精选ppt
发电机常用的冷却介
孙子曰（yue） 兵来将挡，水来土掩
定子水箱——高于发电机 顶端
1精9选ppt
音叉开关
工作原理 通过安装在音叉基座上的一对压 电晶体使音叉在一定共振频率下 振动。当音叉料位开关的音叉与 被测介质相接触时，音叉的频率 和振幅将改变，音叉料位开关的 这些变化由智能电路来进行检测， 处理并将之转换为一个开关信号。
应用场合 所有的液体介质，腐蚀性液体 （酸、碱）高粘度液体等。不受 泡沫、涡流、气体的影响。
定冷水系统的主要功能
•保证冷却水不间断地流经定子绕组空心线圈，将绕组因 损耗产生的热量带走，以保证温升（温度）符合发电机的 设计要求。 •控制监测进入定子线圈的压力、流量、温度、水的电导 率等参数，使之符合相应规定。 •设有自动水温调节器，以调节定子线圈进水温度，使之 保持基本稳定，离子交换器，用以提高和保持冷却水的水 质。 •在冷却器中由辅机冷却水带走定冷水从定子绕组吸收的 热量，定冷水系统是一个闭式循环水系统。 •具有定子绕组反冲洗功能，提高定子绕组冲洗效果。
液体
优点
冷却能力 安全性 成本
技术 机组容量
绝缘油
导热差 绝缘很高 粘度大 容大小
一般
易燃
高 系统复杂
少数派
相对较小
纯水
导热强 绝缘高 粘度很低 比容很大
很强
不燃
低廉 系统简单
成熟，广泛
越大越好
冷却能力 液体>>气体
定子F级绝缘 （ B 级考核130℃ ）
定子 发热 非常大
4精选ppt
发电机定子对冷却介质的要求
定子额定电压27kV 电流23778A
1、比热容大 2、黏度小 3、热导率大 4、密度小 5、介电强度高 6、无毒、无腐蚀性，
化学稳定 7、价廉易得
韩信点兵
能者上
胜出者
水
5精选ppt
水的基本特性
水的基本特性 1、水的密度在3.98oC时最大，为1g/cm3 2、几乎所有的液体和固体物质中，水的比热容最大 3、介电常数很大，溶解能力极强 4、25oC时纯水的电阻率为1.83×107Ω.cm 5、离子积在一定温度下是常数,PH值中性，无腐蚀
氢、氢冷却方式。
技术成熟，应用广（时髦）
冷却方式
定子绕组
转子绕组
使用容量
空冷发电机
空气
空气
( -350MVA)
氢冷发电机
间接氢冷
间接氢冷
(100- 220MVA)
全氢冷发电机
直接氢冷
直接氢冷 表压0.2MPa
(220- 500MVA)
油冷发电机
直接油冷却 直接氢冷 表压0.2MPa
(220- 320MVA)
9精选ppt
设备系统组成
• 系统设备主要组成： • 定冷水箱、定冷水泵×2、冷却器×2、主
滤网×2、加热器、补水滤网、离子交换器、 电导仪×2等及有关管道、流量控制开关、 阀门组成。
布置型式 上位水箱式
1精0选ppt
定子绕组冷却水供水装置
零米 层
素 装
1精1选ppt
定子冷却水系统描述
定子冷却水的管路 从定子冷却水供水装置出来的冷水经发电机入口中设
趣味 百科
2精0选ppt
定子水箱
定子水箱定子水箱经给水管路与主回路连接，定子水 箱能吸收热胀冷缩导致水的容积发生变化，并排出多余的 水并起到换气的作用。在发电机投入运行的过程中当向系 统注水时，它临时满足了补水的需要。通过水箱的流量很 小，该流量的作用是将主回路中的气泡带到水箱。水箱上 设有液位计以观察箱内的水位。当水位下降至低水位以下 时，报警信号被触发。
内冷水泵采用防腐蚀耐酸泵。
定子冷却水供水装置水泵
u 离心式 u 全不锈钢材料 u 按化工泵要求生产 u 机械式密封 u 拆泵时泵体不需移动、 方便维修 u 水泵和电动机采用弹性 联轴器对接
1精8选ppt
设备二、上位式定子水箱
u 压力容器 u 充氮隔氧 u 磁性翻板液位计 u 音叉开关 u 自动溢水 u 不锈钢材料
盐等化学物质。
如果使用的水不能满足上述质量要求，则必须
通知专门部分进行检查和处理。
1精5选ppt
靓妆
u集装式设计
水泵机械密封 离子交换器 就地端子箱
u人性化设备布置 冷却器×2 电导率仪×2 不锈钢材料
u双路水泵备用
过滤器×2 压力变送器×5
1精6选ppt
设备一、定子水泵
定子绕组冷却水系统为一闭式循环系统。为保证发电 机连续、可靠的运 行，配有两台各为 100%额定能力的离 心泵使水循环流动，两台泵中必须选择 一台为工作泵、 另一台为备用泵。当工作泵出现故障时，备用泵将自动启 动。 泵由三相交流电动机驱动，由不同的系统供电以提 高可靠性。
自我介绍
6精选ppt
不做广告就是强呀！
水与几种气体冷却介质的对比。 1.水的比热容、热导率均比气体的大得多。 2.水作为冷却介质所需要的流量比气体的流量小得多。 3.比热容大，与发热体之间的温差小。 4.化学性质稳定。
优秀 基因
7精选ppt
发电机冷却方式
目前国内外各制造公司已生产的1000 MW级汽轮发电机均采用水、
水氢冷发电机
直接水冷却 直接氢冷 表压0.3MPa
(320- 450MVA)
水氢冷发电机
直接水冷却 直接氢冷 表压0.4MPa
(450- 800MVA)
水氢冷发电机
全水冷发电机
直接水冷 却
直接水冷却
直接氢冷 表压 0.5MPa
直接水却
(900-1200MVA)
(800-1200MVA)
8精选ppt
定子水系统集装设备以外到发电机的阀门、法兰及反
法兰、附件等，材质为不锈钢（1Cr18Ni9Ti）
1精2选ppt
1精3选ppt
上位水箱式水系统简图
1精4选ppt
定子水的水质要求
定子水中不得含有影响系统材料和系统安全运 行的污染物，因此，注入系统的水必须符合如下要 求：
电导率： ≤1μS/cm PH 值： 6~8 水中杂质: 水中不得含有如联氨、吗啉、磷酸
置的过滤器进入发电机定子绕组的进水汇流管，再经过 定子绝缘引水管进入定子绕组的不锈钢导水管。热水从 定子绕组流出，经绝缘引水管、出水汇流管后，从发电 机顶端流出发电机，回到定子水供水装置，从而保证了 发电机定子绕组及汇流管等始终充满冷却水。
在发电机入口管道处设有反冲洗管道，可对绕组进行
反冲洗或通过旁路对绕组或管道进行清洗。
