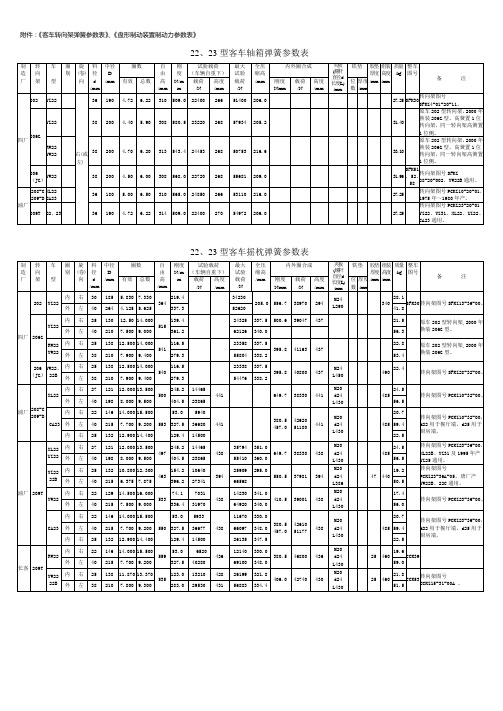

附件：《客车转向架弹簧参数表》、《盘形制动装置制动力参数表》22、23型客车轴箱弹簧参数表22、23型客车摇枕弹簧参数表RW24型客车轴箱及摇枕弹簧参数表25型客车轴箱弹簧参数表25型客车轴箱弹簧参数表25型客车摇枕弹簧参数表25型客车摇枕弹簧参数表25型客车轴箱弹簧参数表25型客车轴箱弹簧参数表25型客车摇枕弹簧参数表25型客车摇枕弹簧参数表25型客车轴箱弹簧参数表25型客车轴箱弹簧参数表25型客车轴箱弹簧参数表SYS 系列空气弹簧参数表25B 型、25G 型客车盘形制动装置制动力参数表2、四厂XL25G 206323、206324现车制动杠杆倍率小于参数表，详见“附录”。

25B 型、25G 型客车盘形制动装置制动力参数表注：1、SRZ25B型制动缸空气压力取值依据（长客SYZ25B同）：（1）《双层客车段修规程》（铁辆[1996]10号）；U5A阀性能试验，空/重车位空气弹簧空气压力270kPa/420kPa时，空/重车位制动缸空气压力快充（230±10）kPa/（330±10）kPa。

（2）《双层客车制动技术》（铁科院机辆所，1991.12）：“双层客车空车时速120公里”、“轴重130kN”、“空重阀输出压力0.26MPa”。

2、载重：“（）”为推算载重，原车无标记载重。

以下各表同。

25B 型、25G 型客车盘形制动装置制动力参数表25K 型客车盘形制动装置制动力参数表注：U5A阀客车自重、总重相近者，制动缸空气压力取同值。

因自重、总重等的差异，制动缸空气压力值公差约为±10kPa。

制动缸空气压力数据：上排——1、按《25K型客车检修规程》（A3修）U5A阀性能试验，装车后空车制动缸空气压力； 2、209HS型 XL25K、UZ25K同时还按浦厂2001年1月“关于取消209HS 转向架踏面清扫器的通知”: "3、对于有空重车阀的车型（如双客、行李、邮政），除取消踏面清扫装置外，还需通过调整空重车阀的调节螺母调节制动缸空车压力，将行李、邮政车调至3.3kgf/cm2(原约为2.6kgf/cm2)。

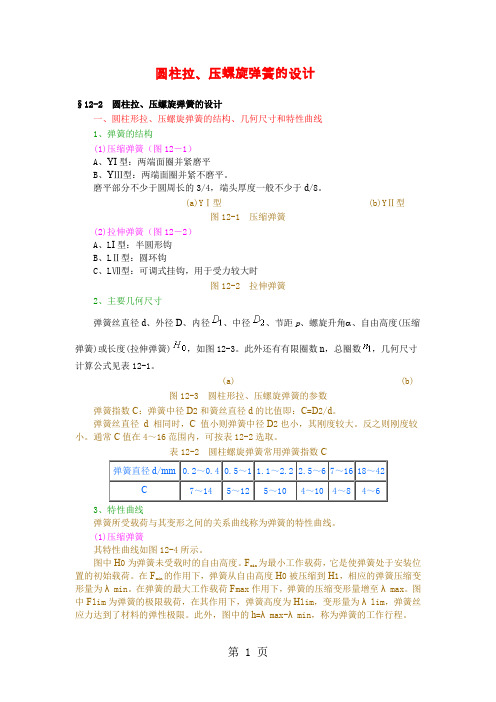

圆柱拉、压螺旋弹簧的设计§12-2 圆柱拉、压螺旋弹簧的设计一、圆柱形拉、压螺旋弹簧的结构、几何尺寸和特性曲线1、弹簧的结构(1)压缩弹簧（图12－1）A、YI型：两端面圈并紧磨平B、YⅢ型：两端面圈并紧不磨平。

磨平部分不少于圆周长的3/4，端头厚度一般不少于d/8。

(a)YⅠ型(b)YⅡ型图12-1 压缩弹簧(2)拉伸弹簧（图12－2）A、L I型：半圆形钩B、LⅡ型：圆环钩C、LⅦ型：可调式挂钩，用于受力较大时图12-2 拉伸弹簧2、主要几何尺寸弹簧丝直径d、外径D、内径、中径、节距p、螺旋升角 、自由高度(压缩弹簧)或长度(拉伸弹簧)，如图12-3。

此外还有有限圈数n，总圈数，几何尺寸计算公式见表12-1。

(a) (b)图12-3 圆柱形拉、压螺旋弹簧的参数弹簧指数C：弹簧中径D2和簧丝直径d的比值即：C=D2/d。

弹簧丝直径d相同时，C值小则弹簧中径D2也小，其刚度较大。

反之则刚度较小。

通常C值在4～16范围内，可按表12-2选取。

表12-2 圆柱螺旋弹簧常用弹簧指数C3、特性曲线弹簧所受载荷与其变形之间的关系曲线称为弹簧的特性曲线。

(1)压缩弹簧其特性曲线如图12-4所示。

图中H0为弹簧未受载时的自由高度。

F min为最小工作载荷，它是使弹簧处于安装位置的初始载荷。

在F min的作用下，弹簧从自由高度H0被压缩到H1，相应的弹簧压缩变形量为λmin。

在弹簧的最大工作载荷F max作用下，弹簧的压缩变形量增至λmax。

图中F lim为弹簧的极限载荷，在其作用下，弹簧高度为H lim，变形量为λlim，弹簧丝应力达到了材料的弹性极限。

此外，图中的h=λmax-λmin，称为弹簧的工作行程。

图12-4 圆柱螺旋压缩弹簧的特性曲线图12-5 圆柱螺旋拉伸弹簧的特性曲线(2)拉伸弹簧其特性曲线如图12-5所示。

按卷绕方法的不同，拉伸弹簧分为无初应力和有初应力两种。

无初应力的拉伸弹簧其特性曲线与压缩弹簧的特性曲线相同。

弹簧知识简介1、功用1）控制机械运动（内燃机中的阀门弹簧，离合器中的控制弹簧）；2）吸收振动和冲击能量（缓冲弹簧，联轴器中的吸振弹簧）3）储蓄能量（钟表弹簧）4）测量力的大小（弹簧秤）5）在电器中，弹簧常用来保证导电零件的良好接触或脱离接触。

2、种类按受力性质，分为拉簧、压簧、扭簧和弯曲弹簧；按形状，分为螺旋弹簧、碟形弹簧、环形弹簧、板弹簧、盘簧等压缩弹簧拉伸弹簧扭转弹簧蜗卷弹簧板弹簧片弹簧3、材料弹簧材料应具有高的弹性极限、疲劳极限、冲击韧性和良好的热处理性能。

在选择弹簧材料时，应考虑到弹簧的使用条件、功用及其重要程度。

所谓使用条件是指载荷性质、大小及其循环特性，工作温度和周围介质情况。

钢是最常用的弹簧材料。

受力较小又要求防腐蚀、防磁等特性时，可以采用有色金属。

弹簧的疲劳强度和抗冲击强度在很大程度上取决于弹簧的表面状况，所以弹簧材料的表面必须光洁，没有裂缝和伤痕等缺陷。

非金属弹簧材料主要是橡胶，近年来正发展用塑料制造弹簧。

4、弹簧制造弹簧卷绕方法有冷卷法和热卷法。

弹簧丝直径在8mm以下的用冷卷法，以上用热卷法。

冷态下卷制的弹簧多用冷拉的、经预热处理的优质碳素弹簧钢丝，卷成后一般不再经淬火处理，只经低温回火以消除内应力。

在热态下卷制的弹簧卷成后必须经过热处理。

在弹簧制成后，如再进行一次强压处理一般可提高其承载能力25％。

若经过喷丸处理则可提高承载能力20％，使用寿命2～2.5倍。

强压处理是使弹簧在超过极限载荷下受载6h～48h，从而在弹簧丝内产生塑性变形和有益的残余应力，由于残余应力的符号与工作应力相反，因而弹簧在工作时的最大应力（实线）比未经强压处理的弹簧（虚线）小，所以可提高弹簧的承载能力。

强压处理是弹簧制造的最后一道工序。

为了保持有益的残余应力，强压后的弹簧不允许再进行任何热处理。

同理，经强压处理的弹簧也不宜在较高温度（150℃~450℃）和长期振动的地方应用。

由于金属的性质，冷作变形会使腐蚀过程加速，因此在有腐蚀性介质的环境中也不宜采用强压处理的弹簧。
