文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!LED生产加工工艺流程主要包括以下几个步骤：1. 芯片制造LED的起点是芯片制造。

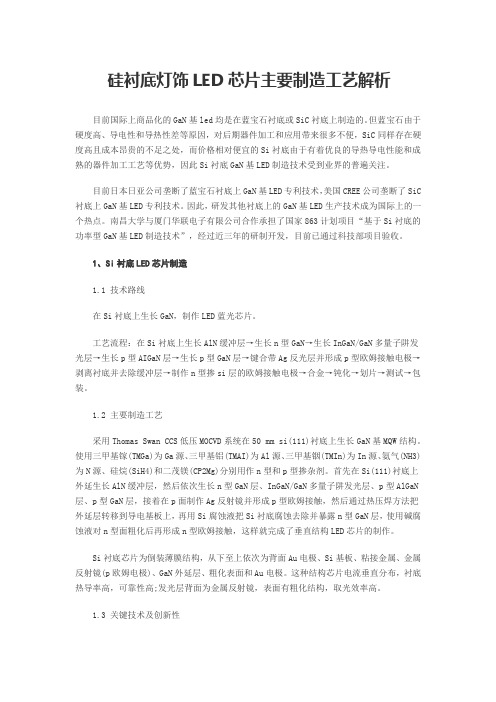

硅衬底灯饰LED芯片主要制造工艺解析目前国际上商品化的GaN基led均是在蓝宝石衬底或SiC衬底上制造的。
但蓝宝石由于硬度高、导电性和导热性差等原因，对后期器件加工和应用带来很多不便，SiC同样存在硬度高且成本昂贵的不足之处，而价格相对便宜的Si衬底由于有着优良的导热导电性能和成熟的器件加工工艺等优势，因此Si衬底GaN基LED制造技术受到业界的普遍关注。
目前日本日亚公司垄断了蓝宝石衬底上GaN基LED专利技术，美国CREE公司垄断了SiC 衬底上GaN基LED专利技术。
因此，研发其他衬底上的GaN基LED生产技术成为国际上的一个热点。
南昌大学与厦门华联电子有限公司合作承担了国家863计划项目“基于Si衬底的功率型GaN基LED制造技术”，经过近三年的研制开发，目前已通过科技部项目验收。
1、Si衬底LED芯片制造1.1 技术路线在Si衬底上生长GaN，制作LED蓝光芯片。
工艺流程：在Si衬底上生长AlN缓冲层→生长n型GaN→生长InGaN/GaN多量子阱发光层→生长p型AIGaN层→生长p型GaN层→键合带Ag反光层并形成p型欧姆接触电极→剥离衬底并去除缓冲层→制作n型掺si层的欧姆接触电极→合金→钝化→划片→测试→包装。
1.2 主要制造工艺采用Thomas Swan CCS低压MOCVD系统在50 mm si(111)衬底上生长GaN基MQW结构。
使用三甲基镓(TMGa)为Ga源、三甲基铝(TMAI)为Al源、三甲基铟(TMIn)为In源、氨气(NH3)为N源、硅烷(SiH4)和二茂镁(CP2Mg)分别用作n型和p型掺杂剂。
首先在Si(111)衬底上外延生长AlN缓冲层，然后依次生长n型GaN层、InGaN/GaN多量子阱发光层、p型AlGaN 层、p型GaN层，接着在p面制作Ag反射镜并形成p型欧姆接触，然后通过热压焊方法把外延层转移到导电基板上，再用Si腐蚀液把Si衬底腐蚀去除并暴露n型GaN层，使用碱腐蚀液对n型面粗化后再形成n型欧姆接触，这样就完成了垂直结构LED芯片的制作。
Si衬底LED芯片制造和封装技术引言1993年世界上第一只GaN基蓝色led问世以来，LED制造技术的发展令人瞩目。
目前国际上商品化的GaN基LED均是在蓝宝石衬底或SiC衬底上制造的。
但蓝宝石由于硬度高、导电性和导热性差等原因，对后期器件加工和应用带来很多不便，SiC同样存在硬度高且成本昂贵的不足之处，而价格相对便宜的si衬底由于有着优良的导热导电性能和成熟的器件加工工艺等优势因此Si衬底GaN基LED制造技术受到业界的普遍关注。
目前日本日亚公司垄断了蓝宝石衬底上GaN基LED专利技术，美国CREE公司垄断了SiC衬底上GaN基LED专利技术。
因此，研发其他衬底上的GaN基LED生产技术成为国际上的一个热点。
1Si衬底LED芯片制造1.1技术路线在si衬底上生长GaN，制作LED蓝光芯片。
工艺流程：在si衬底上生长AlN缓冲层一生长n型GaN-生长InGaN多量子阱发光层-生长P型AlGaN层-生长p型GaN层-键合带Ag反光层并形成p型欧姆接触电极一剥离衬底并去除缓冲层一制作n型掺si层的欧姆接触电极一合金―钝化一划片一测试一包装。
1.2主要制造工艺si衬底GaN基LED芯片结构图见图1。
图1si 衬底GaN 基LED 芯片结构图从结构图中看出，si 衬底芯片为倒装薄膜结构，从下至上依次为背面Au 电极、si 基板、粘接金属、金属反射镜(P 欧姆电极)GaN 外延层、粗化表面和Au 电极。
这种结构芯片电流垂直分布，衬底热导率高，可靠性高；发光层背面为金属反射镜，表面有粗化结构，取光效率高。
1.3关键技术及创新性用Si 作GaN 发光二极管衬底，虽然使LED 的制造成本大大降低，也解决了专利垄断问题，然而与蓝宝石和SiC 相比，在Si 衬底上生长GaN 更为困难，因为这两者之间的热失配和晶格失配更大，si 与GaN 的热膨胀系数差别也将导致GaN 膜出现龟裂，晶格常数差会在GaN 外延层中造成高的位错密度；另外si 衬底LED 还可能因为si 与GaN 之问有0.5v 的异质势垒而使开启电压升高以及晶体完整性差造成P 型掺杂效率低，导致串联电阻增大，还有si 吸收可见光会降低LED 的外量子效率。
led生产工艺流程LED生产工艺流程LED（Light Emitting Diode）是一种半导体光电器件，具有高亮度、耐用性和低功耗等优点，广泛应用于照明、显示和信息技术等领域。
LED的生产过程通常包括晶片生长、晶圆制备、芯片制造、封装、测试和包装等环节。
首先是晶片生长。
晶片是LED的核心部件，它由半导体材料构成，通过晶片来发光。
晶片生长主要采用金属有机化学气相沉积（MOCVD）技术。
该技术通过将原料气体在高温条件下流经衬底基片，使其在表面形成晶体生长。
这个过程需要精确控制温度和气体流量等参数，以确保晶片的质量。
接下来是晶圆制备。
晶圆是晶片制造的基础材料，通常使用硅衬底进行制备。
制备晶圆的过程包括备料、涂膜、曝光、显影和腐蚀等步骤。
这些步骤的主要目的是在硅衬底上形成一层薄膜，以便后续的光刻和化学腐蚀工艺。
然后是芯片制造。
在晶片上进行光刻和化学腐蚀工艺，形成PN结构。
光刻工艺使用光刻胶和光罩，通过紫外线照射和显影等步骤，在晶片上形成光刻胶图形。
然后使用化学腐蚀液来腐蚀晶片表面，形成亮区和暗区的结构。
这个工艺需要高精度的设备和工艺控制，以确保芯片的精确性和一致性。
接下来是封装。
封装是将芯片放置在外壳中，并与引线相连，形成最终的LED器件。
封装过程包括器件的剥离、极林、引线焊接和封装胶固化等步骤。
这个过程需要精确的焊接和封装技术，以确保器件的性能和可靠性。
然后是测试。
在封装完成后，需要对LED器件进行测试，以确保其参数符合要求。
测试过程包括外观检查、电气参数测试和性能测试等。
这个过程需要精确的测试设备和工艺，以确保器件质量和稳定性。
最后是包装。
LED器件通过自动化设备进行包装，形成最终的成品。
包装过程包括器件的分选、分盘、封入芯片等步骤。
这个过程需要高效的设备和工艺，以确保产品的包装效果和出货率。
综上所述，LED生产工艺流程包括晶片生长、晶圆制备、芯片制造、封装、测试和包装等环节。
这个流程涉及多个关键步骤，需要精确的设备和工艺控制，以确保LED器件的质量和性能。
LED芯片知识大解密1、led芯片的制造流程是怎样的?LED芯片制造主要是为了制造有效可靠的低欧姆接触电极，并能满足可接触材料之间最小的压降及提供焊线的压垫，同时尽可能多地出光。
渡膜工艺一般用真空蒸镀方法，其主要在1.33×10?4Pa高真空下，用电阻加热或电子束轰击加热方法使材料熔化，并在低气压下变成金属蒸气沉积在LED照明材料表面。
一般所用的P型接触金属包括AuBe、AuZn等合金，N面的接触金属常采用AuGeNi合金。
镀膜后形成的合金层还需要通过光刻工艺将发光区尽可能多地露出来，使留下来的合金层能满足有效可靠的低欧姆接触电极及焊线压垫的要求。
光刻工序结束后还要通过合金化过程，合金化通常是在H2或N2的保护下进行。
合金化的时间和温度通常是根据LED照明材料特性与合金炉形式等因素决定。
当然若是蓝绿等芯片电极工艺还要复杂，需增加钝化膜生长、等离子刻蚀工艺等。
2、LED芯片制造工序中，哪些工序对其光电性能有较重要的影响?一般来说，LED外延生产完成之后她的主要电性能已定型，芯片制造不对其产甞核本性改变，但在镀膜、合金化过程中不恰当的条件会造成一些电参数的不良。
比如说合金化温度偏低或偏高都会造成欧姆接触不良，欧姆接触不良是芯片制造中造成正向压降VF偏高的主要原因。
在切割后，如果对芯片边缘进行一些腐蚀工艺，对改善芯片的反向漏电会有较好的帮助。
这是因为用金刚石砂轮刀片切割后，芯片边缘会残留较多的碎屑粉末，这些如果粘在LED芯片的PN结处就会造成漏电，甚至会有击穿现象。
另外，如果芯片表面光刻胶剥离不干净，将会造成正面焊线难与虚焊等情况。
如果是背面也会造成压降偏高。
在芯片生产过程中通过表面粗化、划成倒梯形结构等办法可以提高光强。
3、LED芯片为什么要分成诸如8mil、9 mil、…，13∽22 mil，40 mil等不同尺寸?尺寸大小对LED光电性能有哪些影响?LED芯片大小根据功率可分为小功率芯片、中功率芯片和大功率芯片。
led生产流程LED生产流程。
LED（Light Emitting Diode）是一种半导体器件，具有发光、耐用、节能等特点，被广泛应用于照明、显示、通信等领域。
LED的生产流程包括材料准备、芯片制造、封装测试等多个环节，下面将为大家详细介绍LED的生产流程。
首先，LED的生产过程从材料准备开始。
LED芯片的制造需要用到各种原材料，如氮化镓、氮化铝、氮化铟等半导体材料，以及金属材料、绝缘材料等。
这些材料需要经过严格的筛选、清洗、晶片生长等工艺步骤，确保材料的纯净度和稳定性，以保证LED芯片的品质和性能。
其次，芯片制造是LED生产的核心环节。
在芯片制造过程中，首先需要通过化学气相沉积（CVD）或者分子束外延（MBE）等技术，在基板上生长出具有特定结构和性能的半导体材料薄膜。
然后，利用光刻、蚀刻、离子注入等工艺，将半导体材料加工成具有特定结构的LED芯片。
在这个过程中，需要严格控制温度、压力、时间等参数，确保芯片的精度和稳定性。
接着，LED芯片的封装是LED生产的重要环节。
封装过程中，需要将LED芯片与支架、导线、透镜等材料组装在一起，形成具有特定外形和性能的LED灯珠。
在封装过程中，需要考虑散热、防潮、抗震动等因素，以确保LED灯珠的可靠性和稳定性。
最后，经过封装的LED灯珠需要进行测试和质量检验。
测试过程中，需要对LED灯珠的亮度、色温、色彩均匀度、波长一致性等参数进行严格检测，以确保LED灯珠的品质符合要求。
同时，还需要进行老化测试、环境适应性测试等，以验证LED灯珠的可靠性和稳定性。
总结一下，LED的生产流程包括材料准备、芯片制造、封装测试等多个环节，每个环节都需要严格控制工艺参数，确保LED产品的品质和性能。
希望通过本文的介绍，能让大家对LED的生产流程有一个更加全面和深入的了解。
LED各流程工艺详解LED（Light Emitting Diode）是一种能够发光的二极管，具有高效能、长寿命、低能耗等优点，在照明、显示、通信等领域有广泛应用。
下面详细介绍LED的各流程工艺：1.衬底制备：LED通常使用蓝宝石晶体作为衬底，通过切割、抛光等工艺制备出平整的衬底片。
2.堆栈生长：在蓝宝石衬底上先生长一层GaN（氮化镓）材料，再通过MOCVD（金属有机化学气相沉积）等方法，将P型和N型材料层逐层生长，形成LED所需的堆栈结构。
3.芯片划分：将大面积生长的LED芯片通过划分工艺，切割成一个个独立的芯片。
划分方法有机械划割、激光切割等。
4.金属化：在芯片表面通过光刻、蒸镀等工艺，将金属电极、排线等结构形成，用于电流的注入和导出。
5.调制层制备：通过激光蒸镀等方法，在芯片表面制备调制层，用于提高光的提取效率。
6.光学封装：将芯片与透明的封装材料相结合，形成一个封装好的LED器件，用于保护芯片，并增强光的聚光效果。
7.器件测试：对封装好的LED器件进行电性能测试，如电压、电流、亮度等参数的测量，以确保器件品质。
8.研磨和抛光：对芯片进行研磨和抛光工艺，以去除表面的缺陷和不平整，提高器件的外观和质量。
9.芯片封装：将LED芯片放置在封装基板上，通过自动焊接、高温银胶等工艺，将芯片与接线板相连接，形成最终的LED灯。
10.色坐标校正：通过色温仪等仪器，对封装好的LED灯进行色坐标校正，保证灯光的色彩质量和一致性。
11.应用测试：对封装好的LED灯进行一系列的应用测试，如光效测试、信号传输测试等，以确保灯具满足设计要求。
12.产品包装：对测试合格的LED灯进行包装，标记产品型号、规格等信息，并进行质量检查，最后进行包装。
以上是LED的各流程工艺的详解。
LED制造过程中需要注意工艺参数的控制，以确保器件的品质和性能。
同时，随着技术的进步，LED工艺也在不断发展和改进，以提高光电转换效率，降低成本，满足不同应用场合的需求。
