Arduino 教程--第二十八课 Arduino 渐变LED
- 格式:docx
- 大小:224.45 KB
- 文档页数:5
基于单片机的节拍渐变彩灯
基于单片机的节拍渐变彩灯是一种通过控制单片机来实现彩灯的亮度和颜色渐变效果的设备。
以下是一个可能的实现步骤:
1. 选取一个适合的单片机,例如常用的Arduino或者Raspberry Pi。
2. 连接LED灯带到单片机的IO引脚上,确保有足够的功率供应给LED。
可以使用适合的电源模块或者放大模块以确保电流足够驱动LED。
3. 在代码中定义彩灯需要的颜色和亮度,可以使用RGB或者HSV模型。
4. 使用单片机的PWM功能模拟模拟信号,通过调整PWM占空比来控制LED 的亮度。
5. 使用定时器或者计数器来生成一个节拍信号,可以使用定时中断或者延时函数。
6. 在定时中断或者延时函数中,通过改变彩灯的亮度和颜色来实现渐变效果。
7. 可以通过外部输入设备(例如按钮)来控制节拍的速度和模式切换。
以上是一个基本的实现框架,具体的实现细节会依据单片机类型和所使用的软件库而有所不同。
arduino案例Arduino案例。
Arduino是一款开源的电子原型平台,由一个简单的硬件和软件组成,旨在帮助学生、爱好者和专业人士快速、轻松地创建互动的物理设备。
它可以用来制作各种有趣的项目,比如智能家居系统、机器人、电子游戏等。
本文将介绍一些基于Arduino的实际案例,以帮助读者更好地了解和学习这一平台的应用。
首先,我们来看一个简单的Arduino案例,LED闪烁。
LED是一种常见的电子元件,可以发光。
通过Arduino控制LED的亮灭,我们可以制作出一个简单的闪烁灯。
首先,我们需要准备一块Arduino开发板、一颗LED、一根电阻和几根杜邦线。
将LED的长腿连接到数字引脚13,短腿连接到电阻,再将电阻的另一端连接到地。
接下来,我们在Arduino IDE中编写一个简单的程序,让LED在一定时间内交替亮灭。
通过这个案例,我们可以学习到如何使用Arduino控制外部设备,以及简单的电路连接和编程。
接着,我们来看一个稍复杂一点的案例,温度监测系统。
在这个案例中,我们将使用Arduino和温度传感器制作一个可以实时监测环境温度的系统。
首先,我们需要准备一块Arduino开发板、一个温度传感器(比如DS18B20)、一块LCD显示屏和一些杜邦线。
将温度传感器连接到Arduino的数字引脚,并将LCD显示屏连接到另外几个数字引脚。
然后,我们编写一个程序,让Arduino可以读取温度传感器的数值,并将结果显示在LCD屏幕上。
通过这个案例,我们可以学习到如何使用Arduino与传感器进行交互,以及如何实现简单的数据显示和处理。
最后,我们来看一个更加复杂和有趣的案例,遥控小车。
在这个案例中,我们将使用Arduino和无线模块制作一个可以远程控制的小车。
首先,我们需要准备一块Arduino开发板、两个直流电机、一个无线模块(比如HC-05蓝牙模块)、一块电池供电模块和一些杜邦线。
将电机连接到Arduino的数字引脚,并将无线模块连接到另外几个数字引脚。
ArduinoUno全彩呼吸灯三⾊LED灯串⼝控制⾼刷新率渐变实例20210512更新串⼝。
点灯就是单⽚机界的hello world。
说起点灯,我就会想三国⾥董卓被肚脐眼放灯芯燃烧脂肪,俗称点天灯。
正常的例⼦,这位朋友现在我们想⽤串⼝控制三⾊灯的颜⾊。
正好试下Arduino IDE 2.0 ⾃带代码补全。
如果不能⾃动补全或者出现代码提⽰,先下载好core库。
有时候需要保存下程序然后再重启下ide第⼀个问题,串⼝⼀次只能传递⼀组数据,⽽三⾊灯亮需要三⾊参数,就需要把串⼝传递的参数按rgb拆成三个。
(相当于⾃制⼀个通信协议)。
我这⾥⽤r,g,b;这样的形式传递⼀个字符串表⽰rgb值,例如:“255,255,0;” 表⽰红255绿255蓝0.太长不看直接复制粘贴代码版://良好习惯之代码⾥不要出现让⼈⽆法理解的魔法数字int redPin = 11;int greenPin = 10;int bluePin = 9;unsigned int red = 10;unsigned int green = 10;unsigned int blue = 10;//颜⾊控制函数void color(unsigned int red,unsigned int green,unsigned int blue){analogWrite(redPin, 255- red);analogWrite(bluePin, 255- blue);analogWrite(greenPin, 255- green);}void setup() {// put your setup code here, to run once:pinMode(redPin,OUTPUT);pinMode(greenPin,OUTPUT);pinMode(bluePin,OUTPUT);pinMode(LED_BUILTIN, OUTPUT);Serial.begin(9600);}void loop() {// put your main code here, to run repeatedly:if(Serial.available()>0) {delay(50);// 延时以确保完全接受串⼝数据,可以提⾼波特率,减⼩延时时间实现更⾼速响应// Serial.println(Serial.readStringUntil(stopChar));// Serial.println(Serial.readStringUntil(stopChar));// Serial.println(Serial.readStringUntil(stopChar));//Serial.readStringUntil可以⽴刻读取缓冲区数据。
Arduino是什么?开始讲之前跟大家普及一个知识点,Arduino是一个意大利品牌。
Arduino是一个开放源码电子原型平台,拥有灵活、易用的硬件(各种开发板)和软件(arduino IDE也就是编程器)。
吉安优创电子科技有限公司作为arduino国内为数不多的正版授权公司,坚持正版。
打击抵制各类盗版,改版,兼容版的侵权行为,也奉劝广大消费者不要去购买,以免带来不必要的麻烦。
Arduino专为设计师,工艺美术人员,业余爱好者,以及对开发互动装置或互动式开发环境感兴趣的人而设的。
Arduino能通过各种各样的传感器来感知环境,通过控制灯光、马达和其他的装置来反馈、影响环境。
板子上的微控制器可以通过Arduino的编程语言来编写程序,编译成二进制文件,烧录进微控制器对Arduino的编程是利用 Arduino编程语言 (基于 Wiring)和Arduino开发环境(based on Processing)来实现的。
基于Arduino的项目,可以只包含Arduino,也可以包含Arduino和其他一些在PC上运行的软件,他们之间进行通信 (比如 Flash, Processing, MaxMSP)来实现。
如何学习arduino认识Arduino UNOArduino UNO是Arduino入门的最佳选择,在编著本书时,其最新的版本为UNO R3,本书大部分内容都是基于Arduino UNO R3写成的。
Arduino UNO的详细组成信息如下图所示。
1. 电源(Power)Arduino UNO有三种供电方式:●通过USB接口供电,电压为5V;●通过DC电源输入接口供电,电压要求7~12V;●通过电源接口处5V或者VIN端口供电,5V端口处供电必须为5V,VIN端口处供电为7~12V。
2.指示灯(LED)Arduino UNO带有4个LED指示灯,作用分别是:● ON,电源指示灯。
当Arduino通电时,ON灯会点亮。
第28课Arduino 渐变LED这个例子演示了使用analogWrite()函数来渐变LED的功能。
AnalogWrite使用脉冲宽度调制(PWM),以开和关之间的不同比率非常快速地打开和关闭数字引脚,以产生渐变效应。
必需的组件你将需要以下组件:∙ 1 × Breadboard 面包板∙ 1 × Arduino Uno R3∙ 1 × LED∙ 1 × 330Ω 电阻∙ 2 ×跳线程序按照电路图连接面包板上的组件,如下图所示。
注意−要了解LED的极性,请仔细查看。
两个腿中较短的,朝向灯泡的平坦边缘表示负极端子。
像电阻器这样的组件需要将其端子弯曲成90°角,以便恰当的适配面包板插座。
你也可以将端子切短。
草图在计算机上打开Arduino IDE软件。
使用Arduino语言进行编码控制你的电路。
通过单击“New”打开新的草图文件。
Arduino代码代码说明将引脚9声明为LED引脚之后,在代码的setup()函数中没有任何操作。
你将在代码的主循环中使用的analogWrite()函数会需要两个参数:一个告诉函数要写入哪个引脚,另一个表示要写入的PWM值。
为了使LED渐变熄灭和亮起,将PWM值从0(一直关闭)逐渐增加到255(一直开启),然后回到0,以完成循环。
在上面给出的草图中,PWM值使用称为brightness的变量设置。
每次通过循环时,它增加变量fadeAmount的值。
如果brightness处于其值的任一极值(0或255),则fadeAmount变为负值。
换句话说,如果fadeAmount是5,那么它被设置为-5。
如果它是-5,那么它被设置为5。
下一次通过循环,这个改变也将导致brightness改变方向。
analogWrite()可以非常快速地改变PWM值,因此草图结束时的delay控制了渐变的速度。
尝试改变delay的值,看看它如何改变渐变效果。
Arduino教程-按键开关Hi,大家好!今天我们正式学习一个新的元器件,它就是按键开关!说是正式学习,其实之前我们早就已经接触过,而且还正确的连接过它的电路呢!有印象么?在之前的获取输入数字信号那一节!这一次与它相遇,我们要正式学习如何使用它控制一盏神灯!既然之前我们已经接触过,想必这次学起来要简单的多啦!好!废话不多说,先看一下这次都需要做哪些准备。
硬件方面图片来源:Arduino电路配件具体包括如下:•Arduino UNO电路板(1块)•面包板(1块)•10k电阻(1个)•按键开关(1个)•面包线(3根)咦?怎么没发现硬件准备中的LED神灯?问的好!这次偷偷的告诉你一个小秘密,其实Arduino UNO电路板自身就带有一盏神灯,这盏神灯对应的针脚号为13。
仔细看上图中Arduino UNO电路板,在电路板中上方的位置,差不多正对GND标示和数字13的正下方,有一个标号为L的白色长方形,没错!那就是这盏神灯。
这盏神灯默认的信号输入针脚为数字信号13号针脚。
因为这次我们的学习重点是按键,所以为了简化电路的连接,我们默认就使用Arduino UNO电路板自带的那盏神灯啦!好,下面是软件的准备!软件方面Arduino官方提供的IDE。
不必多说!连接电路图片来源:Arduino连接开关按键电路示意图电路的连接,在之前的获取输入数字信号那节我们已经做过,这里除了需要注意Arduino UNO电路板自带的那盏神灯以外,没有新的内容。
下面是最后一步!添加几行代码最后一个环节,就是让我们添加几行驱动硬件的代码。
首先,新建一个项目窗口。
图片来源:Arduino官方IDE1.// 这里的输入和输出是针对Arduino电路板而言2.// 定义按键输入针脚号为2号针脚3.const int buttonPin = 2;4.// 定义LED输入针脚号为13号针脚5.// 注:此处我们使用的LED神灯是Arduino UNO电路板自带,6.// 此神灯对应的针脚号默认为13,此数值不得随意更改,7.// 所以这里定义的数值13是为了和默认值相对应。
Arduino 入门教程(2)—LED 灯闪烁回顾一下 Lesson 1 的内容,我简单分了以下几点:了解 Arduino 软件编辑环境-- Arduino IDE如何通过 Arduino IDE 下载一个 Blink 程序"//" 和"/*...*/"的含义setup()和 loop()函数的重要性及作用pinMode(pin,mode)函数digitalWrite(pin,value)函数delay(ms)函数开始新的一课!这次我们还是同样要用 Blink 程序,有所不同的是,这里我们需要外接一个 LED 到数字引脚,而不是使用焊在 Arduino 板上的 LED 13(也就是“L”灯)。
便于我们能清晰的认识 LED 的工作原理及一些硬件电路的搭建。
STEP 1:需要准备的东西:1 ×DFduino UNO R3(以及配套 USB 数据线)STEP 2:硬件连接首先,从我们的套件中取出 Prototype shield 扩展板和面包板,将面包板背面的双面胶歇下,粘贴到 Prototype shield 扩展板上。
再取出 UNO,把贴有面包板 Prototype shield 扩展板插到 UNO 上。
取出所有元件,按照下图连接。
图中的蓝色与红色的线用彩色面包线连接,使用面包板上其他孔也没关系,只要元件和线的连接顺序与上图保持一致即可。
确保 LED 连接是否正确的,LED 长脚为+,短脚为-,完成连接后,给 Arduino 接上 USB 数据线,供电,准备下载程序。
STEP 3:输入代码打开 Arduino IDE,在编辑框中输入样例代码 1-1 所示代码。
(输入代码也是一种学习编程的过程,虽然提供代码的压缩包,但还是建议初学者自己输入代码,亲身体验一下。
)样例代码1-1:1.3. 描述:LED 每隔一秒交替亮灭一次5. int ledPin = 10;6. void setup() {8. }9. void loop() {14. }15.输入完毕后,点击 IDE 的“校验(Verify)”,查看输入代码是否通过编译。
arduino点亮led灯实验原理Arduino是一种开源的电子原型平台,可以用于快速、简单地构建各种物联网设备和交互式项目。
它基于易于使用的硬件和软件,并且非常适合初学者和专业人士使用。
在本文中,我们将学习如何使用Arduino来点亮LED灯。
LED(Light Emitting Diode)是一种半导体器件,可以将电能转化为可见光。
它是一种常用的光源,具有低功耗、长寿命、高亮度等优点,在各种电子设备中被广泛应用。
我们需要准备以下材料:1. Arduino开发板2. 一块面包板3. 一颗LED灯4. 一根220欧姆电阻5. 杜邦线若干接下来,我们按照以下步骤进行实验:步骤一:连接电路将Arduino开发板和面包板相连接。
在面包板上插入一根电阻,然后将LED灯的长脚(正极)插入电阻的一端,将LED灯的短脚(负极)插入面包板的负极列。
然后将Arduino的数字引脚13连接到电阻的另一端。
步骤二:编写代码打开Arduino IDE(集成开发环境)并新建一个空白文件。
然后输入以下代码:```void setup() {pinMode(13, OUTPUT);}void loop() {digitalWrite(13, HIGH);delay(1000);digitalWrite(13, LOW);delay(1000);}```以上代码首先通过`pinMode()`函数将数字引脚13设置为输出模式。
然后在`loop()`函数中,使用`digitalWrite()`函数将数字引脚13的电平设置为高(即将LED灯点亮),然后延迟1秒钟。
接着再将数字引脚13的电平设置为低(即将LED灯熄灭),再延迟1秒钟。
这样就实现了循环点亮和熄灭LED灯的效果。
步骤三:上传代码将Arduino开发板通过USB线连接到计算机上。
在Arduino IDE 中选择正确的开发板和串口,并点击上传按钮将代码上传到Arduino开发板上。
Arduino入门教程引言Arduino作为一种开源电子平台,已经广泛应用于各种领域,无论是学习电子基础知识还是 DIY 制作小玩具,Arduino 都是一个不错的选择。
本文将从硬件选购、开发环境搭建、基础编程语言以及实例应用等方面为读者介绍 Arduino 的入门知识。
一、硬件选购对于初学者来说,选择一款合适的 Arduino 开发板是至关重要的。
在市面上有各式各样的 Arduino 开发板可供选择,如 Arduino Uno、Arduino Nano、Arduino Mega等。
首先要考虑的是项目需求,确定所需的输入输出接口、处理器性能和存储容量等因素,然后再选择合适的开发板。
此外,应该选择正版的 Arduino 开发板,以确保质量和稳定性。
二、开发环境搭建在开始编程之前,需要搭建一个 Arduino 集成开发环境(IDE)。
首先,从Arduino 官网上下载最新版本的Arduino IDE,并根据操作系统进行安装。
搭建好开发环境后,可以将 Arduino开发板连接到电脑上,并选择正确的开发板和端口。
通过该IDE,可以编写、上传和调试 Arduino 的代码。
三、基础编程语言Arduino 的编程语言基于C/C++,但相对于传统的C/C++ 语言,Arduino 提供了更为简洁的函数库和接口,使得编程变得更加容易上手。
以下是一些基本语法和函数的介绍:1. 串口通信Arduino 通过串行通信口(Serial)与电脑进行通信。
通过使用Serial.begin() 函数来初始化串口,Serial.print() 和 Serial.println() 函数可用于向串口输出数据。
2. 控制结构Arduino 支持常见的控制结构,如 if 语句、for 循环和 while 循环等,这些控制结构可以用于条件判断和循环控制。
3. 数组和字符串Arduino 支持数组和字符串操作。
可以通过声明数组变量和使用 strcpy()、strcat() 等字符串函数进行操作。

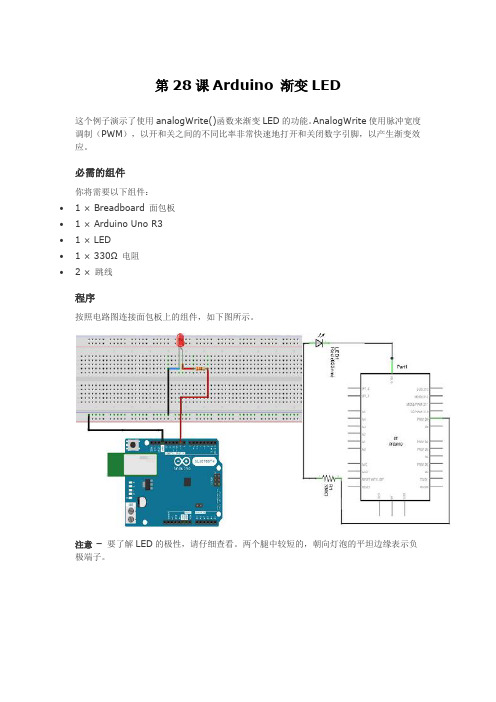

第二十八课Arduino 渐变LED
这个例子演示了使用analogWrite()函数来渐变LED的功能。
AnalogWrite使用脉冲宽度调制(PWM),以开和关之间的不同比率非常快速地打开和关闭数字引脚,以产生渐变效应。
必需的组件
你将需要以下组件:
∙ 1 × Breadboard 面包板
∙ 1 × Arduino Uno R3
∙ 1 × LED
∙ 1 × 330Ω 电阻
∙ 2 ×跳线
程序
按照电路图连接面包板上的组件,如下图所示。
注意−要了解LED的极性,请仔细查看。
两个腿中较短的,朝向灯泡的平坦边缘表示负极端子。
像电阻器这样的组件需要将其端子弯曲成90°角,以便恰当的适配面包板插座。
你也可以将端子切短。
草图
在计算机上打开Arduino IDE软件。
使用Arduino语言进行编码控制你的电路。
通过单击“New”打开新的草图文件。
Arduino代码
代码说明
将引脚9声明为LED引脚之后,在代码的setup()函数中没有任何操作。
你将在代码的主循环中使用的analogWrite()函数会需要两个参数:一个告诉函数要写入哪个引脚,另一个表示要写入的PWM值。
为了使LED渐变熄灭和亮起,将PWM值从0(一直关闭)逐渐增加到255(一直开启),然后回到0,以完成循环。
在上面给出的草图中,PWM值使用称为brightness的变量设置。
每次通过循环时,它增加变量fadeAmount的值。
如果brightness处于其值的任一极值(0或255),则fadeAmount变为负值。
换句话说,如果fadeAmount是5,那么它被设置为-5。
如果它是-5,那么它被设置为5。
下一次通过循环,这个改变也将导致brightness改变方向。
analogWrite()可以非常快速地改变PWM值,因此草图结束时的delay控制了渐变的速度。
尝试改变delay的值,看看它如何改变渐变效果。
结果
你应该看到你的LED亮度逐渐变化。
