单片机课程设计任务及要求第一篇：单片机课程设计任务及要求13Z机制《单片机课程设计》任务书及要求一、本课程设计的目的和意义通过课程设计使学生深入理解单片机的基本结构和工作原理。
掌握单片机系统常用接口的设计及扩展方法。
掌握汇编语言程序设计和程序调试的技巧。
学会单片机应用系统的设计与开发，培养学生分析问题和解决问题的能力。
为学生将来在机械设计制造及其自动化及其他领域应用单片机技术打下良好基础。
二、设计任务及要求1.硬件设计：根据所选题目要求，完成基于单片机的完整硬件接口电路设计。
2.程序设计：根据需要画出程序流程图，设计出全部汇编程序并给出程序设计说明和程序注释。
3.设计文件：设计报告字数约4000~5000字（不包括程序清单），内容及格式要求如下：（1）报告内容的一般安排λ目录（1页）λ前言（1页）：说明所选题目的、当今应用说明、对课题的理解，及要解决的问题和课题的意义。
λ总体方案设计（3~4页）：通过列举和分析若干可行技术方案、原理，从中选定可行最优设计方案，给出组成原理（框图）及技术路线。
λ硬件设计（4~8页）：元器件选择与必要的介绍；单片机硬件系统及外围接口电路的设计，原理说明。
系统总电路图可占完整一页。
λ软件设计（6~10页）：设计各功能子程序、中断服务程序，及主程序，程序中应有必要的注释。
对于复杂程序结构可先绘制程序流程图。
λ设计小结（1页）：对设计中所存在的问题和不足进行分析和总结，提出建议、解决的方法和对这次设计实践的认识、收获和提高。
参考文献（1页）（2）设计报告书写要求以班级为单位购买徐师大标准的课程设计报告本，人手一册。
课程设计报告本应双面书写，每页的文字部分不得少于16行、每行不少于22字。
若整页为汇编语言程序，则该页不得少于20行。
设计说明书中插图总数不宜超过10个，插图可包括元器件图、单片机系统硬件电路图、程序流程图等，插图大小及所占篇幅根据线条密度定，线条不能太稀疏。
插图上下之外部不得留有超过一行文字高度的空白行。

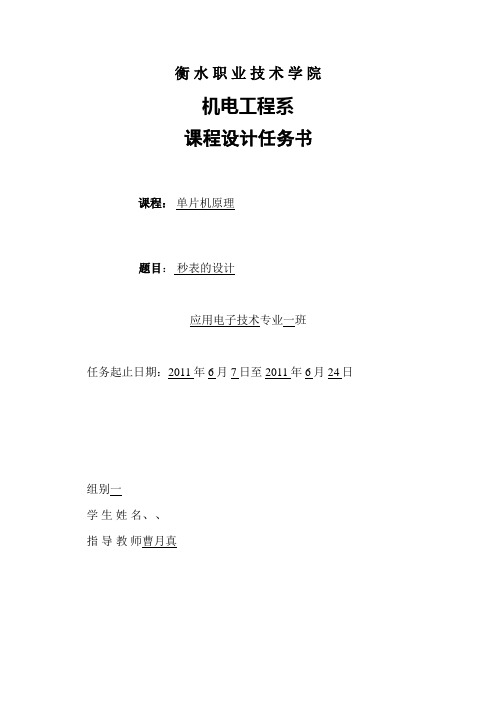

衡水职业技术学院机电工程系课程设计任务书课程：单片机原理题目：秒表的设计应用电子技术专业一班任务起止日期：2011年6月7日至2011年6月24日组别一学生姓名、、指导教师曹月真注：1、此任务书应由指导教师填写。
2、此任务书必须在课程设计开始前下达给学生。
学生送交成果日期2011年6月24日学生签名衡水职业技术学院机电工程系课程设计任务书课程：单片机原理题目：基于单片机的交通灯控制器的设计应用电子专业一班任务起止日期： 2011年 6 月 7 日至 2011年 6 月24日组别二学生姓名、、指导教师曹月真注：1、此任务书应由指导教师填写。
2、此任务书必须在课程设计开始前下达给学生。
学生送交成果日期 2011年6月24日学生签名衡水职业技术学院机电工程系课程设计任务书课程：单片机原理题目：电子钟的设计应用电子技术专业一班任务起止日期： 2011年 6 月 7 日至 2011年 6 月24日组别三学生姓名、、指导教师曹月真注：1、此任务书应由指导教师填写。
2、此任务书必须在课程设计开始前下达给学生。
学生送交成果日期 2011年6月24日学生签名衡水职业技术学院机电工程系课程设计任务书课程：单片机原理题目：节日彩灯控制器的设计应用电子技术专业一班任务起止日期： 2011年 6 月 7 日至 2011年 6 月24日组别四学生姓名、、指导教师曹月真注：1、此任务书应由指导教师填写。
2、此任务书必须在课程设计开始前下达给学生。
学生送交成果日期 2011年6月24日学生签名衡水职业技术学院机电工程系课程设计任务书课程：单片机原理题目：倒计时器的设计应用电子技术专业一班任务起止日期： 2011年 6 月 7 日至 2011年 6 月24日组别五学生姓名、、指导教师曹月真注：1、此任务书应由指导教师填写。
2、此任务书必须在课程设计开始前下达给学生。
学生送交成果日期 2011年6月24日学生签名衡水职业技术学院机电工程系课程设计任务书课程：单片机原理及应用题目：16*16点阵显示屏的应用设计应用电子技术专业一班任务起止日期： 2011年 6 月 7 日至 2011年 6 月24日组别六学生姓名、、指导教师曹月真注：1、此任务书应由指导教师填写。
单片机课程设计任务书一、教学目标本课程旨在让学生了解和掌握单片机的基本原理和应用技能，通过理论学习和实践操作，使学生能够熟练使用单片机进行简单的程序设计和控制系统设计。
具体的教学目标如下：知识目标：使学生了解单片机的基本结构、工作原理和编程方法；掌握单片机的硬件接口和编程语言；了解单片机在不同领域的应用。
技能目标：培养学生具备单片机的程序设计、系统调试和故障排查能力；能够运用单片机实现简单的控制系统和智能设备。
情感态度价值观目标：培养学生对单片机技术和电子信息科学的兴趣和热情，提高学生创新意识和团队协作能力，使学生认识到单片机技术在现代社会中的重要地位和作用。
二、教学内容本课程的教学内容主要包括以下几个部分：1.单片机的基本原理：介绍单片机的结构、工作原理和性能特点，使学生了解单片机的基本概念。
2.单片机的编程语言：讲解单片机的编程语言，包括指令系统、编程规范和程序结构，培养学生具备编写简单程序的能力。
3.单片机的硬件接口：介绍单片机的各种接口电路，如并行接口、串行接口、ADC和DAC等，使学生掌握单片机与外部设备的数据交换方法。
4.单片机的应用案例：分析单片机在各个领域的应用实例，如家电、工业控制、智能交通等，帮助学生了解单片机的实际应用。
5.单片机编程实践：安排一定的实验课时，让学生动手实践，进行单片机的编程和系统调试，提高学生的实际操作能力。
三、教学方法为了提高教学效果，本课程将采用多种教学方法相结合的方式进行教学：1.讲授法：教师讲解单片机的基本原理、编程方法和应用案例，引导学生掌握单片机的相关知识。
2.讨论法：学生进行课堂讨论，分享学习心得和经验，提高学生的思维能力和团队协作能力。
3.案例分析法：分析单片机在实际应用中的典型案例，让学生了解单片机技术的应用前景。
4.实验法：安排实验室实践环节，让学生动手操作，进行单片机的编程和系统调试，提高学生的实际操作能力。
四、教学资源为了支持本课程的教学，我们将准备以下教学资源：1.教材：《单片机原理与应用》等教材，为学生提供理论学习的参考。
单片机课程设计及任务书一、课程设计目的和意义课程设计是一个综合应用课程知识的教学环节，要求学生能够将课程知识系统的联系起来，根据任务要求，科学合理地选择相应理论知识，培养学生应用课程知识解决实际问题的能力，提高对课程内容的认识和理解，培养学生分析问题、解决问题的思维能力。
提高学生全局考虑问题、综合应用专业知识的能力。
要完成设计任务，学生必须全局考虑单片机的软件、硬件知识，学习相应功能的实现方法，掌握简单的外部电路功能，了解单片机和外部电路的接口电路，设计接口协议，合理分配硬件、软件资源，综合利用专业知识。
单片机课程设计要求学生进一步了解单片机的硬件结构。
根据设计任务和单片机的功能，分析用单片机的功能实现设计任务的方法，充分考虑单片机的各种功能，最大限度的利用单片机软件、硬件资源，考虑硬件、软件资源的分配，力求以最低的成本实现设计任务要求的功能。
通过单片机课程设计要求学生能够更好的理解单片机的组成，理解单片机各个组成部分的功能和应用，了解单片机的广泛应用，学习单片机的应用方法。
通过单片机课程设计，可以提高学生的编程能力。
课程设计的题目都是日常生活中经常见到的内容，学生容易接受和理解设计任务的要求，如何科学合理的应用单片机知识实现设计任务是单片机课程设计的主要目的。
根据设计任务全面考虑课程知识，按照设计要求将任务分解，设计控制流程，体现了模块化设计的基本思想。
组织学过的各种语句实现相应的功能控制，既可以学习程序编制方法，又可以进一步加深对每个语句的理解，巩固各条语句的使用语法，提高学生的编程水平。
单片机课程设计可以提高学生的实际操作水平。
电路板包含了单片机最小系统和课程设计各项目所需的主要元件，学生需要根据电路板上提供的元件进行硬件选择，分配硬件资源和软件资源，画出硬件原理图和连接图，根据硬件原理图和题目要求编写设计框图和相关程序，用仿真软件进行调试和连接，调试成功后用编程器将程序烧写到单片机的内部ROM中，进行硬件和软件的分别调试和统一调试，提高学生实际操作能力。
单片机课程设计计划书（精选五篇）第一篇：单片机课程设计计划书机电科学与工程系电气自动化技术专业（专科）《单片机原理及接口技术课程设计》计划书一、目的及要求1.目的：通过本课程设计，•使学生进一步掌握单片机应用系统的硬、•软件开发方法，输入／输出（I/O）接口的扩展技术，应用程序设计技术并结合专业能设计简单、实用的单片机应用系统。
主要针对课堂重点讲授内容使学生加深对单片机硬件原理的理解及提高汇编语言程序设计的能力，提高学生的开发创新能力。
2.基本要求：重点研究单片机、A/D转换器、运算放大器、传感器、LED显示器、固态继电器、微型直流电机等元器件的特性、功能及使用方法；同时掌握主程序、子程序、中断服务程序框图的设计方法与汇编语言程序设计方法。
要求设计系统具有可靠性高、可维护、维修性好及检测精度高等优点。
设计内容可参考设计题目，也可根据自身情况自己拟定。
3.任务要求：了解控制对象、环境参数检测原理，在充分掌握单片机、A/D转换器、运算放大器、传感器、LED显示器、固态继电器、微型直流电机等元器件的工作原理、特性、功能及使用方法的基础上，创造性的、两人一组分工协作（一人偏软、一人偏硬）独立的设计本课题的内容。
二、设计内容、步骤及材料要求1．设计内容画出硬件原理图一张（A4号）；软件框图（包括主程序框图、主要子程序框图、中断服务程序框图等）和系统初始化的汇编语言原程序。
提交不少于4000字的设计报告一份（A4纸）。
从整体方案的规划设计到各功能模块的设计，可实现功能及各元器件的选择，参数计算均需表述清楚。
报告的书写要清除工整，层次清晰，文字流畅。
后附5篇以上的参考文献。
2．设计步骤设计时间为5天，前2天进行硬件原理草图设计，指导教师审查之后用1天的时间再进行绘图；第四天进行软件框图（包括主程序框图、主要子程序框图、中断服务程序框图）的设计及系统初始化的汇编语言原程序的设计；第5天答辩。
3．设计图纸要求（1）硬件原理图的绘制：元件图正确、型号标注要准确、连线清楚.（2）软件框图的绘制：流程清晰。
单片机原理及应用课程设计任务书一、课程设计的目的通过本课程设计使学生进一步巩固单片机原理及应用的基本概念、基本理论，分析问题的基本方法，增强系统地运用已学的理论知识解决实际问题的能力和查阅资料的能力。
培养一定的自学能力和独立分析问题、解决问题的能力，能通过独立思考、查阅工具书、参考文献，寻找解决方案。
二、课程设计的内容和要求课题一：题目：数字音乐盒的设计设计要求：以单片机为核心，设计一个数字音乐盒：利用I/O口产生一定频率的方波，驱动蜂鸣器，发出不同的音调，从而演奏乐曲（最少3首乐曲，每首不少于30s）。
采用LCD显示信息。
a. 开机时有英文欢迎提示字符，播放时显示歌曲序号（或名称）。
b. 可通过功能键选择乐曲、暂停、播放。
课题二：题目：单片机电梯控制器设计要求：以51单片机和步进电机为核心设计单片机电梯控制器，要求具备如下基本功能。
显示：要求实现5层控制，实时显示电梯所在楼层号位置；升降控制：采用一台步进电机，利用电机的正反转来模拟电梯的升降；具备不可逆响应的功能：电梯上升途中只响应上升呼叫，下降途中只响应下降呼叫，任何反方向呼叫均无效。
课题三：题目：抢答器设计设计要求：1）抢答器的抢答路数为6路；2）设置一个系统清除和抢答控制开关s，开关由主持人控制；3）抢答器具有定时抢答功能：且一次抢答时间由主持人设定为30秒，当主持人启动开始按键后，定时器进行倒计时，并在数码管上显示计时间；4）系统采用2个数码管显示，抢答启动后首先显示时间，当有人抢答时，显示抢答人员所对应的编号；5）抢答器具备锁存与显示功能，当选手按下按钮时，锁存相应的编号，扬声器发生声响提示，并在数码管上显示该选手的编号，选手抢答实现优先锁存，优先抢答选手的编号一直保持到主持人将系统清除为止。
课题四：题目：4×4矩阵键盘设计要求：1）设计4×4矩阵键盘，共16个键；2）每个键位具有一个固定的键码，用十六进制表示为0H～FH；3）当按下一个键时用数码管显示其对应的键码。
湖南工学院课程设计任务书课程:单片机技术课程设计题目:数字电子钟数字频率计数字电压表交通灯抢答器密码锁波形发生器数字温度计计算器基于51单片机旋转线阵电子钟适用班级:自本1003~4、电子1001~2 电气本1001~2、通信本1001~2时间: 2012~2013学年第一学期指导教师:王韧《单片机技术》课程设计任务书一、设计题目:数字电子钟、数字频率计、数字电压表、交通灯、抢答器、密码锁、波形发生器、数字温度计、计算器、数字式秒表、基于51单片机的旋转线阵电子钟。
二、适用班级:自本1003~4、电子1001~2、电气本1001~2、通信本1001~2三、指导教师:王韧四、设计目的与任务:学生通过理论设计和实物制作解决相应的实际问题,巩固和运用在《单片机技术》中所学的理论知识和实验技能,掌握单片机应用系统的一般设计方法,提高设计能力和实践动手能力,为以后从事电子电路设计、研发电子产品打下良好的基础。
五、设计内容与要求设计内容1、数字电子钟设计一个具有特定功能的电子钟。
该电子钟上电或按键复位后能自动显示系统提示符“P.”,进入时钟准备状态;第一次按电子钟启动/调整键,电子钟从0时0分0秒开始运行,进入时钟运行状态;再次按电子钟启动/调整键,则电子钟进入时钟调整状态,此时可利用各调整键调整时间,调整结束后可按启动/调整键再次进入时钟运行状态。
2、数字频率计设计一个能够测量周期性矩形波信号的频率、周期、脉宽、占空比的频率计。
该频率计上电或按键复位后能自动显示系统提示符“P.”,进入测量准备状态。
按频率测量键则测量频率;按周期测量键则测量周期;按脉宽测量键则测量脉宽;按占空比测量键则测量占空比。
3、数字电压表设计一个能够测量直流电压的数字电压表。
测量电压范围0~5V,测量精度小数点后两位。
该电压表上电或按键复位后能自动显示系统提示符“P.”,进入测量准备状态,按测量开始键则开始测量,并将测量值显示在显示器上,按测量结束键则自动返回“P.”状态。
单片机课程设计任务书一、课程设计目的1、熟悉单片机系统的构成2、熟悉线路板设计软件的使用3、熟悉单片机系统的开发流程二、课程设计任务设计一个单片机系统（包括单片机最小系统、4*4矩阵键盘及，12864液晶显示，4个发光二极管，10位串行A/D采集，RS232通讯，AC220V供电），用线路板设计软件绘出其原理图并详细介绍系统框图和各部分电路原理。
三、课程设计步骤（1）画出单片机系统的系统框图；（2）查阅相关资料写出各部分电路原理图分析；（3）设计单片机系统的原理图；四、时间安排第一天：老师讲述课程设计任务和设计过程第二天：查阅相关资料，绘制系统框图，分析设计各部分电路第三、四天：绘制电路原理图第五天：撰写课程设计报告五、课设报告要求1、课设报告内容（1）课程设计的目的和设计任务（2）系统框图及简介（3）各部分电路原理图及简介1)最小系统（单片机，晶振电路，P0口上拉电阻，复位电路，单片机供电，4个发光二极管，4*4矩阵键盘）原理图及简介2)供电电路原理图及简介3)12864液晶显示屏简介及其电路4)10位A/D转换芯片TLC1543简介及其电路5)RS232通讯电路及其简介（5）心得体会（6）单片机系统原理图（A4打印）2. 课设报告要求：（1）单片机原理图一样（元件位置和走线位置相同）（2）报告要手写，8页以上（不含打印的原理图），心得体会至少1页六、书写例子系统框图及简介（图用手绘）3 系统框图豆浆机基本控制系统框图如下图3-1所示：图3-1 豆浆机控制系统框图在本设计控制系统中，80C52单片机芯片作为整个系统的控制核心来控制其进行各种操作，220V交流电经过变压器转换为12V电压，经桥式整流电路进行整流，经电解电容和电容进行滤波，经7805三端稳压器最终输出+5V电压给单片机供电。
DS18B20温度传感器进行温度检测，可以控制豆浆机工作时的加热温度，在首次加热时，设定初次加热水温为80度。
页眉内容单片机原理与应用课程设计任务及指导书（适用于-2班）一、课程设计目的和任务：通过课程设计，主要达到以下目的：1、使学生增进对单片机的感性认识，加深对单片机理论方面的理解；2、使学生掌握单片机的内部功能模块的应用，如定时器/计数器、中断、片内外存贮器、I/O口、A/D、D/A、串行口通讯等；3、使学生了解和掌握单片机应用系统的软硬件设计过程、方法及实现，为以后设计和实现单片机应用系统打下良好基础。
二、课程设计题目：二、出租车计价器设计要求：1、不同的情况具有不同的收费标准。
白天、晚上、途中等待（>10min开始收费）；2、能进行手动修改单价；3、具有数据的复位功能；4、I/O口分配的简易要求，距离监测使用霍尔开关A44E，白天/晚上收费标准的转换开关，数据的清零开关，单价的调整（最好使用+和—按键）；5、数据的输出（采用LCM103）单价输出2位、路程输出2位、总金额输出输出3位；6、按键启动计时开关、数据复位（清零）、白天/晚上转换。
四、交通灯设计设计要求：1、系统包括人行道、左转、右转以及基本的交通灯功能；2、系统除具有情况基本交通灯功能外，还具有倒计时、时间设置、紧急情况处理、分时段调整信号灯的点亮时间以及根据具体情况手动控制等功能。
六、用单片机实现的自动拨号器设计要求：1、本课题设计的电话自动拨号器以单片机为核心器件，一旦检测到有告警发生，便自动通过电话线拨打你本人的手机或指定的固定电话；2、通过附加各种探头，不但可以用于气体泄漏、防盗等的报警，稍加改进还可用于无人值守台站的通信设备及电源的故障告警。
八、交通信号钟的设计设计要求：1、设计一个十字路口的交通灯控制电路，要求甲车道和乙车道两条交叉道路上的车辆交替运行，每次通行时间为25秒；2、要求黄灯先亮5秒，才能变换运行车道；3、黄灯亮时，要求每秒钟闪亮一次；4、根据交通灯控制系统框图，画出完整的电路图和波形图。
十、倒计时秒表设计要求：1、可以以实现正常秒表的所有功能，包括启动、暂停、复位等；2、可以自由设定倒计时时间（10s、20s、30s···），并进行倒计时；3、显示方式自选；4、任选一款51单片机；5、扩展功能：在秒表的基础上增加时钟功能，倒计时完成时加入报警单元，如声音、灯光等。
单片机课程设计任务书第一篇：单片机课程设计任务书“单片机课程设计”任务书一、设计目的通过该课程设计，主要达到以下目的：①使学生增进对单片机系统的感性认识，加深对单片机理论方面的理解，为顺利完成毕业设计打基础。
②使学生掌握对单片机的内部功能模块的应用，如定时器/计数器、中断、片内外存贮器、I/O口和串行口通讯等。
③进一步深化和巩固所学基础理论、专业知识及实验技能，提高学生的技术应用能力，使学生了解和掌握单片机应用系统的软、硬件设计过程、方法及实现，为以后设计和实现单片机应用系统打下良好基础。
④进一步深化和巩固所学基础理论、专业知识及实验技能，提高学生的技术应用能力，使学生了解和掌握单片机应用系统的软、硬件设计过程、方法及实现，为以后设计和实现单片机应用系统打下良好基础。
⑤这一环节对掌握单片机技术在生产实践中的应用，对后续专业课程的学习及对培养造就应用型、创造型的工程技术人才将起到较大的促进作用。
⑥培养学生综合运用所学专业知识分析问题和解决问题的能力。
使学生在树立正确的人生观、养成严谨、踏实的工作作风等思想素质方面受到教育和培养。
二、设计要求①巩固和加深对单片机原理和接口技术知识的理解；②培养学生根据课题需要选学参考书籍、查阅手册和文献资料的能力；③学会方案论证的比较方法，拓宽知识，初步掌握工程设计的基本方法；④掌握常用仪器、仪表的正确使用方法，学会软、硬件的设计和调试方法。
⑤了解与课题有关的硬件元器件的工程规范，能按课程设计任务书的要求编写课程设计说明书，能正确反映设计和实验成果，能用计算机绘制电路图和流程图。
三、设计条件Protues软件，keil软件，电脑。
四、设计所需参考资料五、设计的具体任务及进度安排① 查资料、审题 1天；② 确定系统总体方案 1天；③ 确定系统硬件电路图（包括设备模块选择、搭接线路、计算参数等）1天；④ 绘制系统软件框图，编制程序 1天；⑤ 系统调试，撰写课程设计报告及答辩 1天。
1. 音乐播放系统设计设计一个音乐播放系统，要求：（1）利用单片机的定时器产生乐谱的各种频率方波，信号经过放大后由喇叭发出声音；（2）学会音乐在单片机系统中的转换方法及设置；（3）可自动选取某段音乐令单片机连续播放。
3. 医院住院病人呼叫器的设计（1）设计一个8 床位的无线呼叫器，供医院住院病人（或静脉点滴病人）呼叫医护人员时使用；（2）病人可通过按动自己床边的按钮，向医护人员发出呼叫信号；（3）当有病人呼叫信号时，医护人员值班室设置的显示器可显示出该病人的床位编号，同时扬声器发出声音信号，提示值班的医护人员。
5. 自动电梯控制电路的设计设计一个8 层楼房的电梯自动控制电路，要求：（1）电梯内设有对外报警开关，可以在紧急情况下报警。
报警装置设在电梯外；（2）每层楼梯门边设有上、下楼的请求开关及指示灯，电梯内设有可选择楼层的开关及相应指示灯；（3）设有表示电梯所处上升或下降的状态标志，以及电梯正位于哪层楼的指示显示；（4）能记忆电梯外的所有请求信号，并按照电梯的运行规则对信号分批处理，每个请求信号一直保持到处理后才能撤除。
电梯运行规则如下：①电梯上升时，仅响应电梯所在位置以上层的上楼请求信号，依楼层次序逐个执行，直到最后一个请求执行完毕。
然后升到有下楼请求的最高层，开始执行下楼请求；②电梯下降时，仅响应电梯所处位置以下层的下楼请求信号，依楼层次序逐个执行，直到最后一个请求执行完毕。
然后降到有上楼请求的最低层，开始执行上楼请求；③一旦电梯执行完全部请求信号后，应在原位置停止，等待新的请求信号到来时再处理。
（5）电梯运行速度为5 秒/层；（6）电梯到达有请求的楼层停下时，该层指示灯亮。
经1 秒后，电梯门自动打开，经10 秒后，电梯门自动关闭（指示灯显示）。
电梯到达新楼层后，原楼层指示灯灭。
7. 自动往返电动车的设计设计一台自动往返电动车，要求：（1）电动车自主前进、遇到障碍后返回；（2）电动车行驶过程中不能出现擦墙行驶，或撞墙故障；（3）自动测量显示里程数、行车时间；（4）误差要求：总里程数：<3%；行车时间：<3%；识别距离：5～15cm 。
9. 消毒柜控制电路的设计设计一台消毒柜控制系统，要求：（1）显示消毒柜温度、保持时间；（2）可以键盘设定消毒柜温度、定时时间；（3）可以实现实时中断功能；（4）消毒后自动关机；（5）测温误差：<0.5 ℃；（6）定时误差：<20 秒/月。
11. 低频信号发生器设计制作低频信号发生器，要求利用单片机产生正弦波、方波及三角波等波形。
（1）正弦波用单片机实现正弦波的输出；输出的波形有1Hz、10Hz、100Hz、1kHz、10kHz 5种可选频率；输出电压范围为0～5V可调（峰峰值）；用6位数码管显示频率；频率误差<1％。
（2）方波频率范围：0.O1Hz～lOOkHz；频率误差：<0.1％；电压范围：0～1OV。
（3）三角波频率范围：O.01Hz～lOkHz；频率误差：<0.1％；电压范围：O～20V(峰—峰值)；失真率：r≤3％。
13. 多输入端报警电路设计制作一个多输入端报警电路，要求如下:(1)有报警输入控制端16个，报警音响信号输出端1个；(2)报警输入端中的任意一端出现报警信号时，电路自动发出类似警报的音响信号；(3)报警音响信号持续11s自动停止．如果输入信号继续存在，报警音响信号又重新启动；(4)音调、频率、响度、持续时间等参数，均可通过“↑”，“↓”键调整。
15.电容、电阻参数单片机测试系统的设计设计要求：电阻、电容充放电电路可计算电路时间常数；用A/D转换器测量电压值能测得时间常数值，经单片机计算，算出电阻或电容值，并在LCD上显示。
电阻分为0～200,0～2K,0～20K,0～200K,0～2M五个档;电容分为0～200p,0～2n,0～20n,0～200n,0～2u,0～200u六个档17．步进电机单片机控制系统的设计设计要求：利用按键控制步进电机的启停、正反转（500r/min）、加减速，并在LED上显示各自的功能。
19．单片机控制步进电机步进电机是工业过程控制及仪表中的主要控制元件之一，它可以在机械结构中把丝杠的角度变成直线位移，也可以用它带动螺旋电位器，调节电压和电流，从而实现对执行机构的控制。
在数字控制系统中，由于它可以直接接受计算机输出的数字信号，而不需要进行D/A 转换，所以使用起来十分方便。
步进电机具有快速的启停能力和精度高的显著特点，在定位场合得到了广泛的应用。
步进电机实际上是一个数字/角度转换器，也是一个串行的数/模转换器。
因此，需把并行的二进制转换成串行的脉冲序列，并实现方向控制。
每当步进电机脉冲输入线上得到一个脉冲，它便沿着特定的方向走一步。
设计要求：采用单片机来控制一个三相单三拍的步进电机工作。
步进电机的旋转方向由正反转控制信号来控制。
步进电机的步数由键盘输入，可输入的步数分别为3，6，9，12，15，18，21，24，27步。
并且键盘具有键盘锁的功能，当键盘上锁的时候，步进电机是不接受输入步数的，也不会运转。
只有当键盘锁打开并输入步数的时候，步进电机才开始工作。
电机运转的时候有正转和反转指示灯指示。
当电机在运转的过程当中，如果过热，则电机停止运转，同时红色指示灯亮.，同时警报响。
本题目的关键之处是：如何生成控制步进电机的脉冲序列。
21．单词记忆测试器程序设计设计任务:编写一个帮助单词记忆的程序。
设计要求:(1)实现单词的录入（为使程序具有可演示性，单词不少于10个）；(2)单词根据按键控制依次在屏幕上显示，按键选择认识还是不认识，也可以直接进入下一个或者上一个；(3)单词背完后给出正确率。
扩展功能：(1)旧单词可从文件中读出。
(2)录入的新单词保存到文件中；(3)第一次背完后，把不认识以及跳过的单词再次显示出来，提醒用户再记忆，直到用户全部都记住；(4)结束后，给出各个单词的记忆结果信息，如记忆次数。
23．单片机节日彩灯控制器设计彩灯控制器设计要求：(1)P1.2: 开始,按此键则灯开始流动（由上而下）；(2)P1.3: 停止,按此键则停止流动,所有灯为暗；(3)P1.4: 上,按此键则灯由上向下流动；(4)P1.5: 下,按此键则灯由下向上流动。
25．作息时间控制器设计要求：1）作息时间控制器能通过继电器控制电铃或放音机2）作息时间控制器能控制蜂鸣器进行与电铃同步的现场提示3）单片机作息时间控制的功能如下：●使用JDH62A液晶模块作为显示器●显示格式为“时分秒”，日期，星期●系统采用24C16储存日期、星期和闹钟●最多可以设定40个闹钟●具有4个按键来做功能设置，可以设置现在的时间、日期、星期及闹钟●一旦闹钟时间到则发出一阵声响，同时继电器启动，可以控制放音机开启和关闭。
4）功能的详细设置如下：在时间显示的状态下，液晶的上面一行显示的为时间和星期，第二行显示的是日期。
此时，按下0键进入调整时间状态；按下1键进入调整星期状态；按下2键进入调整日期状态；按下3键进入查看闹钟程序。
在进入时间调整状态后，分钟闪烁显示，时钟停止计时。
此时按1键分钟加一，按2键分钟减一，按下0键则退出调时，按3键则转到调整小时的状态。
在调整小时的状态下小时闪烁显示，按1键小时加一，按2键小时减一，按3键则返回到调整分钟状态，按0键则退出调时。
在调整星期状态下，星期闪烁显示，按1键星期加一，按2键星期减一，按0键退出调整星期。
在调整日期状态下，首先日闪烁显示，此时按1键日加一，按2键日减一，按3键转到调整月状态，按0键退出调整日期。
调整月状态下月闪烁显示，此时按1键月加一，按2键月减一，按3键转到调整年，按0键退出调整日期。
在调整年状态下年闪烁显示，此时按1键年加一，按2键年减一，按3键返回到日调整状态，按0键退出调整日期。
在查看闹钟状态下，第一行显示的为闹钟的编号，第二行显示的为闹钟时间。
此时按1键查看下一个闹钟时间，按2键查看上一个闹钟时间，按0键则开始调整此编号对应的闹钟时间，按3键则退出查看闹钟。
在调整闹钟时间的状态下，分钟闪烁显示，按1键则分钟加一，按2键分钟减一，按3键则转到小时调整状态，按0键退出闹钟调整，返回到闹钟查看状态。
在调整闹钟小时状态下，小时闪烁显示，此时按1键加一，按2键减一，按3键返回到闹钟分钟调整状态，按0键退出闹钟调整，返回到闹钟查看状态。
27．交通信号灯模拟控制1）设计定时交通信号灯控制在双干线的“十字”路口上，交通信号灯的变化是定时的，其基本变化规律如下：A：放行线：绿灯亮放行 25s，黄灯亮警告 5s，然后红灯亮禁止。
B：禁行线：红灯亮禁止 30s，然后绿灯亮放行。
2）具体设计要求：（1）该设计能控制东、西、南、北四个路口的红、黄、绿信号灯正常工作。
（2）当东西方向放行、南北方向禁行时，东西方向绿灯亮 25s，然后黄灯亮 5s；南北方向红灯亮 30s。
（3）当南北方向放行、东西方向禁行时，南北方向绿灯亮 25s，然后黄灯亮 5s；东西方向红灯亮 30s。
当使两条路线交替地成为放行线和禁行线时，就可以实现定时交通控制。
3）设计方案（1）芯片选择为了实现上述设计要求，可以用 AT89C51 单片机芯片。
用 AT89C51 芯片的P1 口（P1.0～P1.5）分别接上两组六位信号灯。
（2）延时的实现延时的实现可以是通过软件实现；也可利用定时器／计数器的定时工作方式实现；还可以通过扩展 8155芯片，利用其中的定时器/计数器实现延时。
本系统使用软件延时。
29．电动智能小车设计要求：在现有玩具电动车的基础上，加装光电、红外线、超声波传感器及金属探测器，实现对电动车的速度、位置、运行状况的实时测量，并将测量数据传送至单片机进行处理，然后由单片机根据所检测的各种数据实现对电动车的智能控制。
这种方案能实现对电动车的运动状态进行实时控制，控制灵活、可靠，精度高，可满足对系统的各项要求。
设计采用MCS-51系列中的AT89S51单片机。
以AT89S51为控制核心，利用超声波传感器检测道路上的障碍，控制电动小汽车的自动避障，快慢速行驶，以及自动停车，并可以自动记录时间、里程和速度，自动寻迹和寻光功能。
31.PC机温度控制系统目的：掌握PC机与单片机的通讯方式以及温度控制的方法，要求是自适应算法，可以根据不同的控制对象的参数的不同进行算法自动调整，达到温度恒定。
内容：PC机通过232口向单片机传送控制指令，单片机根据指令进行温度采集、温度控制。
33.单片机实现PC机键盘控制器设计目的：掌握单片机扫描键盘原理，以及单片机与PC机的通信方法。
内容：单片机通过扫描键盘确定键值（有键按下时），然后通过232串口将键值发送给PC机。
35.远程抄表系统目的：掌握数字脉冲信号的容错、纠错方法及单片机的中断、定时器的使用方法。
