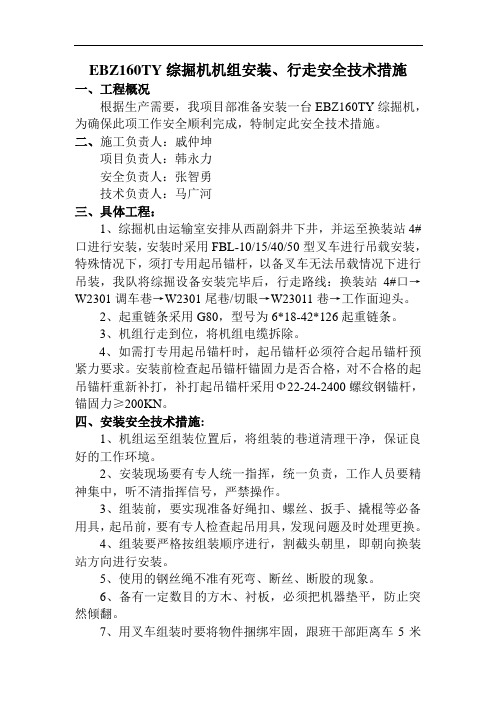

EBZ160TY综掘机机组安装、行走安全技术措施一、工程概况根据生产需要，我项目部准备安装一台EBZ160TY综掘机，为确保此项工作安全顺利完成，特制定此安全技术措施。
二、施工负责人：戚仲坤项目负责人：韩永力安全负责人：张智勇技术负责人：马广河三、具体工程：1、综掘机由运输室安排从西副斜井下井，并运至换装站4#口进行安装，安装时采用FBL-10/15/40/50型叉车进行吊载安装，特殊情况下，须打专用起吊锚杆，以备叉车无法吊载情况下进行吊装，我队将综掘设备安装完毕后，行走路线：换装站4#口→W2301调车巷→W2301尾巷/切眼→W23011巷→工作面迎头。
2、起重链条采用G80，型号为6*18-42*126起重链条。
3、机组行走到位，将机组电缆拆除。
4、如需打专用起吊锚杆时，起吊锚杆必须符合起吊锚杆预紧力要求。
安装前检查起吊锚杆锚固力是否合格，对不合格的起吊锚杆重新补打，补打起吊锚杆采用Ф22-24-2400螺纹钢锚杆，锚固力≥200KN。
四、安装安全技术措施:1、机组运至组装位置后，将组装的巷道清理干净，保证良好的工作环境。
2、安装现场要有专人统一指挥，统一负责，工作人员要精神集中，听不清指挥信号，严禁操作。
3、组装前，要实现准备好绳扣、螺丝、扳手、撬棍等必备用具，起吊前，要有专人检查起吊用具，发现问题及时处理更换。
4、组装要严格按组装顺序进行，割截头朝里，即朝向换装站方向进行安装。
5、使用的钢丝绳不准有死弯、断丝、断股的现象。
6、备有一定数目的方木、衬板，必须把机器垫平，防止突然倾翻。
7、用叉车组装时要将物件捆绑牢固，跟班干部距离车5米外进行指挥，防止物件掉落伤人。
8、叉车对装过程中，安装人员不得靠近机身部位，以防被挤伤。
五、起吊安全技术措施:1、机组运输至换装站4#口后，用叉车进行安装。
2、作业前，班长必须对起吊工具进行逐项检查认证，并根据起吊物件的总量选者合适的起吊工具（起吊用具，起吊锚杆的额定破断力必须大于起吊总量的两倍）。
编号：2018-zjed-901中国石化长城能源化工（宁夏）煤业有限公司银星二号煤矿第三中车场EBZ-160型悬臂式掘进机运输、安装、调试安全技术措施编制单位：银星二号项目部综掘二队编制日期： 2018 年 9 月 6 日执行日期：年月日作废日期：年月日天地华泰审批意见编制人审批日期生产技术科总工程师机电运输科生产副经理通风科机电副经理地测科安全副经理安全环保科项目经理银星二号煤矿审批意见年月日生产技术科总工程师机电运输科生产副矿长地测管理科机电副矿长通风管理科安全副矿长安全环保科矿长第三中车场EBZ-160型悬臂式掘进机运输、安装、调试安全技术措施一、概述根据矿生产接续安排，第三中车场需安装一台EBZ-160型悬臂式掘进机。
为确保安装工作安全顺利进行，特编制本安全技术措施。
二、危险源辨识危险源辨识表序号危险源描述可能导致的后果事故类型风险等级1 综掘机组件运输时，未用合格的钢丝绳套封车造成设备滑落，损坏设备运输一般2 起吊器具不完好造成伤人事故其它一般3 设备起吊、托电缆时，人员站位错误造成人员伤害其它一般4 设备运输经三车场时，风筒吊挂高度不够划破风筒，造成瓦斯超限通风一般5 掘进机向井下运输时，未安排设备组件运输顺序造成设备无法正常安装、无法顺利进入工作面运输一般6 副井提升运输时，速度过快造成矿车掉道，物品滑落砸伤人员运输一般7 安装时没有将油管、连接处的防护物清除，没有擦零部件洗连接的结合面造成油路堵塞，零部件洗连接的结合面结损坏其它一般8 登高作业时，不佩戴安全带作业人员可能从高处掉下受伤其它一般9 接综掘机电源时，未严格执行验电、放电、挂接地线程序造成人员伤亡机电一般10 综掘机停送电不遵守“谁停电、谁送电”原则造成人员伤亡机电一般三、劳动组织根据设备参数及安装工序，计划每天2个班，使用6天完成综掘机的运输组装工作，劳动组织见附表：出勤人数序号工种二班三班一班合计1 机检修工 1 1 22 电钳工 1 1 23 装载机司机 1 1 24 普工5 5 105 厂家技术员 1 1 26 跟班副队长 1 1 2合计10 10 20四、施工前的准备工作（一）地面的准备工作1.准备运输及安装所需要的工具、设备、材料等，安装所需工具准备齐全。

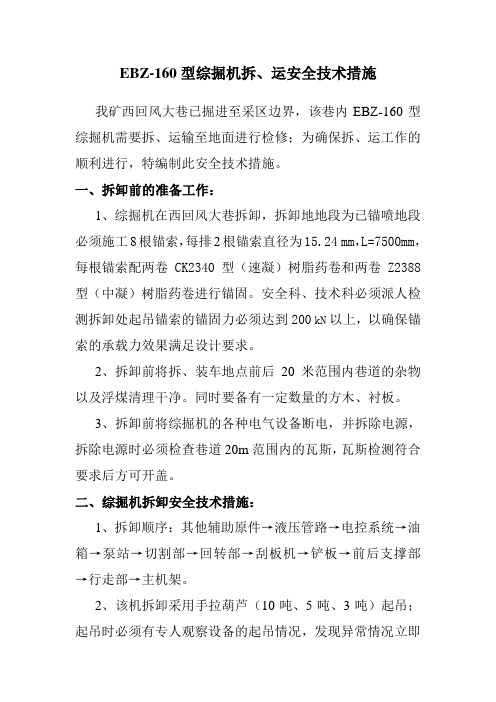

EBZ-160型综掘机拆、运安全技术措施我矿西回风大巷已掘进至采区边界，该巷内EBZ-160型综掘机需要拆、运输至地面进行检修；为确保拆、运工作的顺利进行，特编制此安全技术措施。
一、拆卸前的准备工作：1、综掘机在西回风大巷拆卸，拆卸地地段为已锚喷地段必须施工8根锚索，每排2根锚索直径为15.24 mm，L=7500mm，每根锚索配两卷CK2340型（速凝）树脂药卷和两卷Z2388型（中凝）树脂药卷进行锚固。
安全科、技术科必须派人检测拆卸处起吊锚索的锚固力必须达到200kN以上，以确保锚索的承载力效果满足设计要求。
2、拆卸前将拆、装车地点前后20米范围内巷道的杂物以及浮煤清理干净。
同时要备有一定数量的方木、衬板。
3、拆卸前将综掘机的各种电气设备断电，并拆除电源，拆除电源时必须检查巷道20m范围内的瓦斯，瓦斯检测符合要求后方可开盖。
二、综掘机拆卸安全技术措施：1、拆卸顺序：其他辅助原件→液压管路→电控系统→油箱→泵站→切割部→回转部→刮板机→铲板→前后支撑部→行走部→主机架。
2、该机拆卸采用手拉葫芦（10吨、5吨、3吨）起吊；起吊时必须有专人观察设备的起吊情况，发现异常情况立即停止工作，查明原因并处理后方可起吊设备。
3、起吊拆卸设备期间，必须专人检查所使用的工具是否完好，工具是否有足够的承载强度，不完好或不够承载强度时，不许使用。
4、起吊时做到平、稳、缓慢。
严禁用人体重量来平衡被吊运的设备。
不得站在重物上起吊，进行起吊作业时，人员不得站在重物下方，重物运动范围内等不安全的地方。
严禁用手直接校正已吊设备张紧的吊绳、吊具。
若必需进行设备的摆正、转动等工作，则要用绳拉或采用长柄工具等进行。
5、拆卸工作必须专人指挥、停车、升降物料需按信号进行，其他人员不得乱发升降信号所有人员要精神集中，互相配合。
6、起吊大件设备时，在拆卸、装车起吊期间，必需采用吨位合适的两台手拉葫芦同时起吊，一台起辅助保护作用，另一台主要是起吊作用。
根据xx掘进需要，将地面机修厂检修完好的EBZ-160型综掘机下放运输至xx进行组装，为保证此项工作安全顺利进行，特编制如下安全技术措施：一、作业前的准备工作1.作业前，必须组织所有参加本次工作的人员认真学习本措施和《煤矿安全规程》中的相关规定。
2.组装起吊作业点为xx巷道开口5.0～15.0m范围内，作业前，在巷道开口点以西20m处安设一台JH-8绞车，配合拉运组装综掘机大件。
3.作业前，将xx的40型刮板输送机机头向北摆一定的距离，使刮板输送机平直，同时保证足够的拉运空间，以便于综掘机的顺利组装。
二、安全负责人1.起吊装运期间安全责任人：队长xx、书记xx2.现场安全负责人：跟班副队长（xx、xx）三、装车、运输安全技术措施（一）装车安全技术措施1.EBZ—160型综掘机运输路线：地面机修厂→xxx2.综掘机大件均采用平板车装运，装车前，由跟班队长负责对车辆完好情况进行检查，确保平板车的车身无变形，轴瓦座铆钉紧固牢靠，碰头完好，轮对无破裂并且转动灵活。
3.装车人员必须听从现场负责人的统一指挥，参与起吊人员必须听清口令、看清手势，现场作业协调一致，严禁人员在重物下穿行。
4.综掘机工作臂、操作台、油箱、泵站、履带、铲板、溜槽装车采用单件装车，采用两横一纵方式捆绑；综掘机主机架采用三横一纵方式捆绑，附件采用矿车装运。
5.综掘机部件，必须用方木垫稳、垫平，圆形部件的两肋必须塞紧；棱角部位捆绑时应在棱角处垫上废旧皮带，以免棱角损坏钢丝绳。
6.车辆捆绑均采用规格为Φ13-6×19新钢丝绳进行捆绑固定，每个紧绳器必须有两根相互独立的钢丝绳绳扣，每道捆绑装置之间钢丝绳绳扣相互独立，钢丝绳卡规格必须与钢丝绳匹配，每道钢丝绳绳卡不少于4个，绳卡应紧固（钢丝绳变形1/3），两端钢丝绳绳头距绳卡50-200mm，采用紧绳器张紧，车辆捆绑的闲置钢丝绳绳扣必须拆除。
7.需人工抬运设备时，必须用多股8#铅丝捆绑牢靠，抬设备所使用的工具必须有足够的强度，并有专人负责安全工作。
EBZ-160掘进机机载临时支护装置的优化设计与应用李 明 姚 飞(潞安集团 余吾煤业有限公司，山西 长治 046103)摘 要随着综掘机机载临时支护应用越来越广泛，传统的机载临时支护已经无法适应矿井井下复杂多变的地质情况，因此通过对EBZ-160机载临时支护进行优化设计，增强机载临时支护自身承载和适应能力，降低工作面宽帮高顶导致的动载冲击危害，确保了井下安全高效生产。
关键词机载临时支护 宽帮高顶 动载 安全高效中图分类号 TD353 文献标识码B doi:10.3969/j.issn.1005-2801.2018.07.053Optimization Design and Application of Temporary Support Deviceon EBZ-160 Tunneling MachineLi Ming Yao Fei( Yuwu Coal Industry Co., LTD., Lu ’an Group, Shanxi Changzhi 046103)Abstract : As comprehensive tunneling machine airborne temporary support is applied more and more widely, traditional airborne temporary support have been unable to adapt to the complex geological situation in mine, so by optimizing the EBZ-160 airborne temporary support, the bearing and the ability to adapt of airborne temporary support can be enhanced, and lowering the height of the face width for dynamic load caused by the shock hazard can ensure the mine safety and efficient production.Key words: airborne temporary support wide top dynamic load safe and efficient收稿日期2018-03-05作者简介 李明（1981-），男，山西屯留人。
陕西**开发有限责任公司EBZ－160型综掘机拆解、运输、安装安全技术措施批准：总工程师：审核：生产部：机电部：安监部：通风科：编制：编制单位：开拓队单位主管：编制人员：**编制时间：2010年7月14日一、编制说明根据公司工作安排，地面EBZ－160型综掘机准备入井投入使用。
为确保综掘机拆解、运输、组装等各项工作的安全顺利进行。
特编制本措施，望各施工及相关人员严格遵守执行。
二、工作内容地面拆解并运至+850回风大巷组装。
三、地面拆解装车方案1、根据本综掘机的结构原理及组成，其有四个大型部件，即本体部、行走部、截割部、一运前溜槽。
可拆解部件尺寸和重量，最长部件截割部4.11m，最宽部件截割部1.412m，最重部件截割部8.4吨，均超长、超宽、超重。
故需专用平板车及插销，对于其它部件，重量超过4吨以上的也必须使用专用平板车。
其承载能力必须在15吨以上。
拆解装车起吊采用航吊起吊并装车。
刹车捆绑采用φ12.5mm钢丝绳配合钢绳卡、花篮螺丝、手拉葫芦捆绑。
其余部件可装在矿车内或专用平板车上，刹车采用8#铅丝至少双股捆绑。
拆解部件的螺丝、垫圈、销子等装袋且必须与所拆部件一起运送入井，防止丢失。
2、拆解顺序各类盖板→截割部→一运→侧铲板→铲板本体→泵站→油箱→操作台→液压系统→电气开关箱→润滑油脂泵→后支撑→行走部→本体部3、装车（运输）顺序截割部→侧铲板→铲板本体→行走部→本体部→后支撑→一运→电气开关箱→液压系统→油箱→泵站→操作台→润滑油脂泵→各类盖板二运运至指定地点。
四、入井运输方案1、综掘机四个大型部件，即本体部、行走部、截割部、一运前溜槽，超长、超宽、超重从副斜井集中入井，其余部件从主斜井入井。
四个大型部件入井后，暂放在副井底车场，其余部件分次按顺序从主斜井入井后，经主副井联络巷、+836回风大巷运到+850回风大巷顶头组装。
运输采用人工推车及小绞车对拉配合运输的方法。
2、入井运输顺序本体部→行走部→后支撑→电气开关箱→液压系统部→操作台→油箱→泵站→铲板本体→侧铲板→一运→截割部→各盖板类五、井下组装方案1、采用10吨和5吨手拉葫芦起吊，在安装地点顶板上打注φ18×2000m m螺纹钢锚杆作起吊点，每个起吊点两根锚杆，锚杆与顶板成75-80°夹角，每根锚杆2节树脂药卷。
EBZ-160A型综掘机装卸及运输、操作,维护,保养措施一.编制说明：现我队施工的二1—21070机巷经矿有关业务科室研究、改为综掘机掘进。
为保证综掘机下井组装、运输、操作及使用安全特编制本措施。
二.使用说明1.凡使用EBZ-160A型的队组,从事操作,维修等有关人员均应认真学习,严格执行本措施的各项规定.2.本措施如有与<<煤矿安全规程>>不符处,以<<煤矿安全规程>>为准.3.有关工种除学习本规程外,还应认真学习本机培训教材,熟练掌握操作顺序,维修常识和调整方法及注意事项,知晓该机技术特征,构造及动作原理等.三.地面试运转与拆卸1.地面试运转之前,由专职电工检验电源电压是否与机器要求供电电压(660伏)相同,然后按要求接通电源.2.操作司机必须由专门培训过的人员担任,其它同志不准随意操作.3.开机前检查各部油量是否适当,冷却水是否充足,清洁.4.开机前先点动电动机,看转向是否正确.5.开机前照例要信号报警,待无关人员撤离后,方可开机.6.机器运转时,有关人员密切注意各部位声音,温度是否正常.司机不准离开操作台,集中精力,认真操作.7.地面试运转,必须设专人指挥.8.试运转完毕后,各手柄,按钮恢复原位,并将紧急停止按钮开关锁紧,切断电源.9.拆卸工作由专人负责,按照培训教材的规定,拆卸成部件.各部螺丝,垫圈,销子等妥善保管,以防损坏或丢失.10.拆卸下的部件要轻拿轻放,内螺孔用棉纱填好.柱塞等精密件要加包装,防止在运输过程中碰损.11.拆卸时,易损件,常用件都要进行测绘,以便在修配时加工复制.12.重要结合在拆卸时要刻标记,为重新组装提供方便.四.调校和装卸车与运输1.掘进机下井前要把掘进机按培训教材中的规定,分解成部件,再把部件装在平车上下井.2.装车之前先检查所用绳扣等挂钩用具是否安全可靠,确认无误后,方可使用.3.装车后必须捆绑牢固 ,个别机件超高,超宽,另行采取措施.4.重物起吊后,周围3.0米之内不准人员进行其它工作.5.指挥吊车司机操作,安排专人,其它人员不得乱发信号.6.设备车上下斜巷时,由专职挂钩工挂钩,挂钩之前详细检查钩套,绳套是否安全齐全,设备是否确实捆紧,确认无问题后发信号开车.7.水平大巷运输,需要电机车带送,设备车上不准坐人.运送设备时需专人护送,发现落道或其它情况,立即发停车信号.8.运输时使用的各类绞车,使用前必须详细检查以下几个方面:a.检查绞车基础,基座,压柱是否安全可靠.b.检查钢丝绳是否陈旧,有无断丝,断股破损等现象.c.检查绞车部件是否齐全.d.各按钮,手把是否灵活,可靠.9.钩必须牢固可靠,开车司机配备专人,经考试合格持有操作证者,方可担任.10.铰车司机必须注意以下几点:a.严格按信号开车,信号不清不准开车.b.严禁站在牵引侧开车,严禁放飞车,严禁边开车边扳绳.c.开车时精力集中,随时观察钢丝绳的缠绕和绞车的运行情况,发现异常及时停车处理.d.发现绞车负荷突增,不可强拉,待停车检查处理完毕后,可恢复运行.11.区段运料巷内运送设备,必须设专人警戒,各巷口,风门,交通要道,配备专人警戒,保证行车不行人.12.人工推车时，两辆车距不小于20米，且人员不得在车两侧推车。
[教材]综掘机操作规程EBZ－16０型掘进机操作规程 1．2主要用途及使用范围:该机主要用于煤岩硬度？６.5的煤巷、半煤岩巷以及软岩的巷道、隧道掘进~能够实现连续切割、装载、运输作业。
最大定位截割断面２,24m~最大截割硬度?65Mpa～纵向工作坡度??16。
1.4 使用环境条件EBZ-160在下列条件下可正常工作,1，(海拔不超过２00０m，,2,(环境温度-20ºC~＋40ºC，,３,(周围空气相对湿度不大于9０,,+２5,，，4,(在有瓦斯、煤尘或其他爆炸性气体环境矿井中, ,5,与垂直面的安装斜度不超过16º,，6,无破坏绝缘的气体或蒸气的环境中, ,7，无长期连续漏水的地方,,8,污染等级:３级,９,安装类别:？类1.5 安全保护:EBＺ－160具有下列安全保护性能:，１,掘进机电控设备的设计、制造符合GB3836．1、ＧＢ3８36.2和《煤矿安全规程》200４版规定,,2,所有安标手控配套件均取得煤矿安全标志证, ，３,掘进机设有起动报警装置和前后照明，，4,掘进机设有制动系统及防滑保护装置, ，5,截割机构和装运机构设有过载保护装置, ,６，油泵电机和截割电机、二运电机之间启、停顺序~在电控系统中有闭锁装置，,７，液压系统有过滤装置～还设有压力、油温、油位显示等保护装置，,8，电控系统设有紧急切断和闭锁装置～在司机座位另一侧还装有紧急停止按钮,,9,掘进机设有内、外喷雾系统～并有过滤装置、漏水检测及保护功能。
2．8.1 液压系统的功能,1，行走马达驱动，,２，星轮马达驱动,,３,第一运输机马达驱动,,4,内喷雾泵马达驱动,,5，截割头的上、下、左、右、前、后移动, ,６,铲板的升降，，7，后支承器的升降,,8,覆带的张紧,,9,为锚杆机提供两个动力接口，５使用操作掘进机的操作分电气和液压两个部分~电气部分的操作详见:《EBZ-160悬臂式掘进机电气系统使用说明书》以下介绍液压部分的操作。
编号：澄合矿务局山阳煤矿+300m水平南翼带式输送机大巷综掘机运输、组装安全技术措施*******技术负责人：甄宗露区队长：赵平施工单位：掘进三队编制日期：2018年4月19日+300m水平南翼带式输送机大巷综掘机运输、组装安全技术措施审批单+300m水平南翼带式输送机大巷综掘机运输、组装安全技术措施工程概况：根据矿生产安排，+300m水平南翼带式输送机大巷采用综掘施工，综掘机由地面下井。
