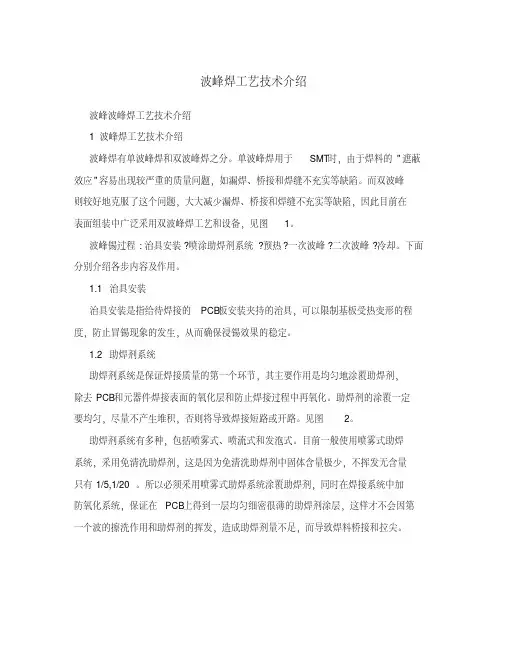

波峰焊工艺技术介绍波峰波峰焊工艺技术介绍1 波峰焊工艺技术介绍波峰焊有单波峰焊和双波峰焊之分。

单波峰焊用于SMT时，由于焊料的"遮蔽效应"容易出现较严重的质量问题，如漏焊、桥接和焊缝不充实等缺陷。

而双波峰则较好地克服了这个问题，大大减少漏焊、桥接和焊缝不充实等缺陷，因此目前在表面组装中广泛采用双波峰焊工艺和设备，见图1。

波峰锡过程:治具安装?喷涂助焊剂系统?预热?一次波峰?二次波峰?冷却。

下面分别介绍各步内容及作用。

1.1 治具安装治具安装是指给待焊接的PCB板安装夹持的治具，可以限制基板受热变形的程度，防止冒锡现象的发生，从而确保浸锡效果的稳定。

1.2 助焊剂系统助焊剂系统是保证焊接质量的第一个环节，其主要作用是均匀地涂覆助焊剂，除去PCB和元器件焊接表面的氧化层和防止焊接过程中再氧化。

助焊剂的涂覆一定要均匀，尽量不产生堆积，否则将导致焊接短路或开路。

见图2。

助焊剂系统有多种，包括喷雾式、喷流式和发泡式。

目前一般使用喷雾式助焊系统，采用免清洗助焊剂，这是因为免清洗助焊剂中固体含量极少，不挥发无含量只有1/5,1/20。

所以必须采用喷雾式助焊系统涂覆助焊剂，同时在焊接系统中加防氧化系统，保证在PCB上得到一层均匀细密很薄的助焊剂涂层，这样才不会因第一个波的擦洗作用和助焊剂的挥发，造成助焊剂量不足，而导致焊料桥接和拉尖。

喷雾式有两种方式:一是采用超声波击打助焊剂，使其颗粒变小，再喷涂到PCB 板上。

二是采用微细喷嘴在一定空气压力下喷雾助焊剂。

这种喷涂均匀、粒度小、易于控制，喷雾高度/宽度可自动调节，是今后发展的主流。

1.3 预热系统1.3.1预热系统的作用(1)助焊剂中的溶剂成份在通过预热器时，将会受热挥发。

从而避免溶剂成份在经过液面时高温气化造成炸裂的现象发生，最终防止产生锡粒的品质隐患。

(2)待浸锡产品搭载的部品在通过预热器时的缓慢升温，可避免过波峰时因骤热产生的物理作用造成部品损伤的情况发生。

波峰焊焊接工艺的应用研究波峰焊焊接工艺是一种常用的电阻焊接方法，它通过在电路板上施加适当的焊锡，并且利用波峰焊设备中的加热元件对焊锡进行加热，然后将焊件沿波峰能够进行自动焊接。

波峰焊焊接工艺是一种成熟的焊接技术，它广泛应用于电子设备、通信设备、汽车零部件等领域。

本文将从波峰焊焊接工艺的原理、特点、应用领域、优缺点以及发展趋势等方面展开研究。

一、波峰焊焊接工艺的原理波峰焊焊接工艺的原理主要是利用波峰焊设备中的加热元件对焊件和焊锡进行加热，当焊件和焊锡达到适当的温度后，将焊件沿着波峰进行焊接。

波峰焊设备通常包括加热元件、焊锡槽、波峰等部件，其中加热元件通过控制加热温度和时间来保证焊接质量，焊锡槽用于储存焊锡，而波峰则起到焊接作用。

1.自动化程度高：波峰焊焊接工艺采用自动焊接设备进行生产，可以实现焊接过程的自动化，减少人工操作，提高生产效率。

2.焊接质量好：由于波峰焊焊接工艺采用定制的焊接设备，在焊接过程中能够精确控制焊接温度和时间，因此可以保证焊接质量。

3.适用范围广：波峰焊焊接工艺适用于焊接各种类型的电子元器件，如贴片电阻、贴片电容、集成电路等，以及各种类型的电路板。

4.环保节能：波峰焊焊接工艺采用无铅焊料，符合环保要求，同时由于自动化程度高，能够减少能源消耗，实现节能减排。

1.电子设备行业：波峰焊焊接工艺在电子设备行业得到广泛应用，包括PCB板、终端设备、通信设备等。

2.汽车零部件行业：汽车零部件中大量使用电子元器件，波峰焊焊接工艺可以实现对汽车零部件的焊接，保证焊接质量。

3.家电行业：家用电器产品中也大量应用波峰焊焊接工艺，如空调、冰箱、洗衣机等。

1.优点：2.缺点：（1）设备投资大：波峰焊设备的投资成本较高，需要一定的资金支持。

（2）不适用于小批量生产：波峰焊焊接工艺适用于大批量生产，不适合小批量生产。

（3）焊接过程受到限制：波峰焊焊接工艺对焊接件的尺寸、形状、间距等有一定要求，不能适用于所有类型的焊接。

影响波峰焊质量分析影响波峰焊质量分析摘要：本文分析了波峰焊各技术参数对焊接质量的影响，并简介焊接质量的控制及焊料保护措施。

波峰焊接技术的普及和应用，对电子产品装联工艺技术进步的影响有划时代的意义，它实现了软钎接的自动化，大幅度地提高了生效率，而且对产品质量状况的改善也是极为明显的。

在广泛使用波峰焊接技术的情况下，采取一些切实可行的质量控制措施，确保军用设备的高可靠性，成为波峰焊工艺生产中一项任务。

波峰焊接技术质量分析印制板的可焊性进行波峰焊接的印刷板上必须涂阻焊剂，留下需要焊接的部分，这样有利于焊接。

这是由于在涂印阻焊剂后，有阻焊剂地方表面张力加大，而减少了焊盘的表面张力。

影响焊接质量的还有与元器件引线相匹配的的孔。

如孔径大了，就会产生空洞现象。

而孔径小了，造成插元件困难，影响装配速度。

一般孔径比元器件引线要大20-30u为最好。

焊盘与焊盘之间要尽量保持一段距离，位置安排适才有助于焊接。

焊盘的大小也是个影响因素，太大或太小都会产生质量问题，另外，引线伸出焊盘的长短也要保持适中，引线过长，上锡量少，引线过短，易引起虚焊，一般取2-3mm。

我们取3mm。

温度（预热温度和波峰槽的温度）预热是波峰焊机不可缺少的一部分，掌握预热温度可减少或避免焊点拉尖和圆缺，预热温度控制在70-900C。

这个温度是指印制板焊接面通过预热器所测得的温度，也正好是焊剂的活化温度，其助焊作用最佳。

如果预热温度超过900C，则泡沫助焊剂就会干枯而失去流动性，增加钎料和基体金属的表面张力，将引起桥接，焊料堆积，板面上有飞溅的小锡粒等焊接质量问题。

预热温度不足，涂布在印制板上的焊液不能全部汽化掉，这样在浸焊时，一旦接触到高温焊锡立即汽化形成气泡阻碍了焊料与底盘的结合，很容易形成蜂窝式的虚焊，预热温度不足，还会使涂布在印制板焊点上的焊剂不能全部活化，造成吃锡太少或根本吃不上锡，影响焊接质量。

波峰焊槽的锡温对焊接的质量影响也很大。

锡温若偏低，焊锡波峰的流动性就变差，表面张力大，易造成虚焊和拉尖等庇病，失去波峰焊接所应具有的优越性。

PCB板波峰焊工艺一、波峰焊工艺概述1.1 什么是波峰焊波峰焊是一种常用的电子组装技术，用于将电子元件连接到印刷电路板（PCB）上。

该工艺通过将预先涂覆有焊膏的PCB板放置在波峰焊机上，使焊点浸入并与电子元件连接。

波峰焊工艺高效且可靠，因此被广泛应用于电子制造业。

1.2 PCB板波峰焊的重要性波峰焊工艺对于电子产品的质量和可靠性至关重要。

优秀的波峰焊工艺可以确保焊点的稳定性和连接的牢固性，减少电子元件脱落和焊接缺陷的风险。

一个良好的波峰焊工艺将为产品的长期使用提供良好的信号传输和电气性能。

二、PCB板波峰焊步骤2.1 准备工作在进行波峰焊之前，需要进行准备工作，包括以下方面： 1. 确保焊接设备（波峰焊机）正常工作。

2. 准备好所需的焊膏和PCB板。

3. 清洗PCB板以去除任何污垢或氧化物，以确保更好的焊接结果。

2.2 设定焊接参数在进行波峰焊之前，需要设定合适的焊接参数，以确保焊接过程的稳定性和焊点质量。

常见的焊接参数包括： 1. 波峰高度：控制焊接波峰的高度，以适应不同尺寸和形状的元件。

2. 焊接速度：控制焊接波峰移动的速度，影响焊接时间和质量。

3. 通风量：确保焊接过程中的适当通风，以排除焊接产生的烟雾和有害气体。

2.3 焊接过程波峰焊过程如下： 1. 将经过贴片组装的PCB板安放在波峰焊机上，确保定位准确。

2. 启动波峰焊机，让焊盘预热至合适的温度。

3. 通过传动装置将PCB板在焊盘上移动，使电子元件的引脚经过波峰焊盘。

4. 当引脚通过波峰时，焊膏会被熔化并涂覆在引脚上，形成焊点。

5. 通过冷却装置对焊点进行冷却，固化焊点。

2.4 检测和修正完成波峰焊后，需要进行焊接质量的检测和修正。

常见的方法有： 1. 目测检查焊点的外观，确保焊点光滑、良好的连接且没有缺陷。

2. 使用X射线检测或红外热成像仪来检测焊点的可靠性和热分布情况。

3. 如有必要，进行焊点重熔或补焊，以保证焊点质量。
