空气燃气比例调节阀

进口比例控制阀技术比较过去，基本上所有的加热炉都配备开关型燃气阀或带固定出口压力的分级式的燃气阀。

为了保证恒定的出水温度，这些燃气炉需要配备大尺寸的管件或生活热水储水箱，虽然使用上效果还可以接受，但是还是存在以下缺点：●燃气炉尺寸过大●冷启动时反应时间太慢●在不需要热水的时候或者开关机过程中大储水箱的热量损失。

为了改善性能和减小燃气炉的尺寸，特别是两用炉和热水器，现在大多转向了全比例调节类型。

房间温度和设定值之间的差会立即反馈到燃气阀，自动调节燃气阀的出口压力以保证燃气炉的相应的出力，保持房间的温度恒定在设定值。

通过温控器的反馈，燃气炉可以很好地控制房间温度。

这种全比例控制系统普遍应用在当今欧洲或亚洲的两用炉或热水器上。

大气式燃烧的燃气炉调节比大约在3：1。

欧洲市场的燃气阀的比例控制主要采用这种伺服比例调节的技术原理，另外，还有一种技术原理称之为直接比例调节步进电机燃气阀近些年也应用到这一领域。

以下就这两种比例控制阀的优缺点进行一些比较：为了满足欧洲燃气阀的CE标准，必须采用两个串联的燃气阀，其中最少需要一个B级阀（50 mbar 返压闭合力）和一个J级阀（无闭合力要求）。

两个阀都要求通过150 mbar压力的泄漏检测。

（泄漏量 < 40 cc/hr）。

伺服比例调节燃气阀工作原理通常，我们称第一个阀为安全阀，第二个阀为主阀，安全阀一般为直接开关型B级关断电磁阀。

比例调节阀可以设计为与主阀串联分开的结构，但是这样一来将会增加阀体尺寸和成本。

欧洲主流的燃气阀厂商都将燃气比例调节阀和主阀组合在一起，，这样泄漏问题将会变得很重要。

通过伺服调节执行器或驱动器驱动主隔膜从而驱动与主隔膜相连的主燃气阀。

当需要燃烧加热时，安全阀线圈和伺服驱动阀动作，安全阀打开，主阀将通过伺服燃气压力直接打开。

主阀流量通过伺服调节器的压力设定来控制，而伺服调节器又是由它上面的第三只比例电磁阀来控制的。

为了达到稳定的出口压力，伺服调节控制系统的设计至关重要，它通常有2个非常小的孔（内部伺服孔和调节孔）这些小孔的直径大约在0.3-0.5 mm之间，通过平衡，燃气阀将会有一个稳定的输出压力。

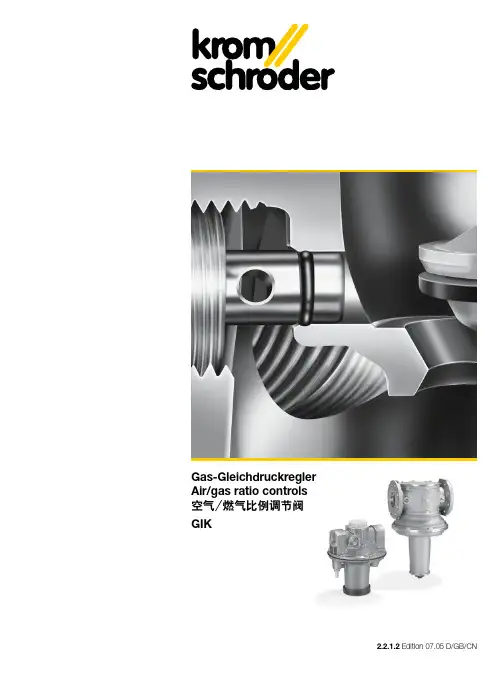

GIKGas-Gleichdruckregler Air/gas ratio controls 空气/燃气比例调节阀 2.2.1.2 Edition 07.05 D/GB/CN图 1图 2GIKGIK 80FAir/gas ratio controls GIK For maintaining a constant gas-airm ixture For continuous and step-by-stepb urner control High regulating precision Wide regulating range Maintenance-freeEC type-tested and certifiedApplicationThe air/gas ratio controls GIK serve to main-tain a constant air-gas ratio and to regulate the gas pressure upstream of gas burners on installations without preheated combus-tion air.GIK for continuous control (Fig. 5), GIK..B with bypass for high/low/off control (Fig. 6).Zero-pressure regulation with conversion kit (Fig. 7).EN 746- demands that a burner always be ignited with a stable gas-air mixture. This requirement can be met with the aid of the air/gas ratio control.EC type-tested and certified to the Gas Appliances Directive (90/396/EEC).Gas-Gleichdruckregler GIK Konstanthaltung des Gas-Luft- GemischesFür stetige und stufige Brennerregelung Hohe Regelgenauigkeit Großer Regelbereich WartungsfreiEG-Baumuster geprüft und zertifiziertAnwendungDie Gas-Gleichdruckregler GIK dienen zur Konstanthaltung des Gas-Luft-Verhältnis-ses und der Gasdruckregelung vor Gas-brennern an Anlagen ohne vorgewärmte Verbrennungsluft.GIK zur stetigen Regelung (Fig. 5),GIK..B mit Bypass für stufige Regelung Groß-Klein-Aus (Fig. 6).Nulldruckregelung mit Umbausatz (Fig. 7).Die EN 746- verlangt, dass ein Brenner immer mit einem stabilen Gas-Luft-Ge-misch gezündet wird. Diese Forderung kann mit Hilfe des Gas-Gleichdruckreglers erfüllt werden.EG-Baumuster geprüft und zertifiziert nach Gasgeräterichtlinie (90/396/EWG).空气/燃气比例调节阀 GIK 维持恒定的空气/燃气混合比例 适用于连续和脉冲控制的工况 调节精度高 调节范围宽 勿需日常维护经过EC 的测试和认证应用空气/燃气比例调节阀用于实现恒定的空气/燃气比,获得在不同状态下烧嘴燃烧所需的燃气压力。

三、结构及分类对比
3.5 动线圈燃气比例阀
阀口 阀塞
线圈 磁铁 铁芯
F磁 = P1( S皮 - S口 ） + P2 ( S口 + πD2/4） - F皮膜拉 G
①工作原理： 线圈通电后，在磁铁、铁芯作用下，线圈会 向上运动，推动阀塞，通过调节电流来改变 电磁力，从而调节阀口和阀塞的开度大小； 比例阀电流方向不分正负； ②优点： 电流调节二次压的回差较小(磁滞小，无弹簧 元件的弹性回差，一般±25Pa左右)，能满足 多升位共用一个阀的功能； ③缺点： 通过线圈运动来调节压力，线圈质量不能太 重，限制了最大调节电流，一般是0～ 150mA，可调节电流范围较窄相对应的控制 板需要较高的精度，产品初始位置不可调节， 个体间二次压差异较大，成本不菲。
2.2 燃气比例阀功能定义
定义: 对燃气输出进行压力调节,以达到较为稳定的无阶梯状流量的器件。 简称: PCV (Proportional Control Valve)。 通常由1个控制阀和2~3个开关阀(标准、安全性考虑)共同组成。
功能: a.比例调节燃气流量作用(I - P2特性)。 b.对通路燃气输出起稳压作用(P1-P2特性)。 c.通道的开关，打开/关闭燃气作用。
调节零位调节器
调节比例调节器
三、结构及分类对比
3.9.1 气控燃气比例阀内部框图介绍
部件作用： EV1控制第一道燃气阀 门开启，走红色箭头。 EV2控制空气信号是否 传输到第二道燃气阀门， 控制第二道燃气阀门开 启，走蓝色箭头。 零位调节器：决定有空 气信号时，第二道燃气 阀门开启。 比例调节器：调节燃气/ 空气压力比，一般0.5-1。
设计关键在于限流环选择：感觉燃气/空气比例调节旋钮调节作用不大时：若CO2含量偏高，则需减小 限流环内径；若CO2含量偏低，则需增加限流环内径；限流环内径通过多次试验确定。 调节过程：①

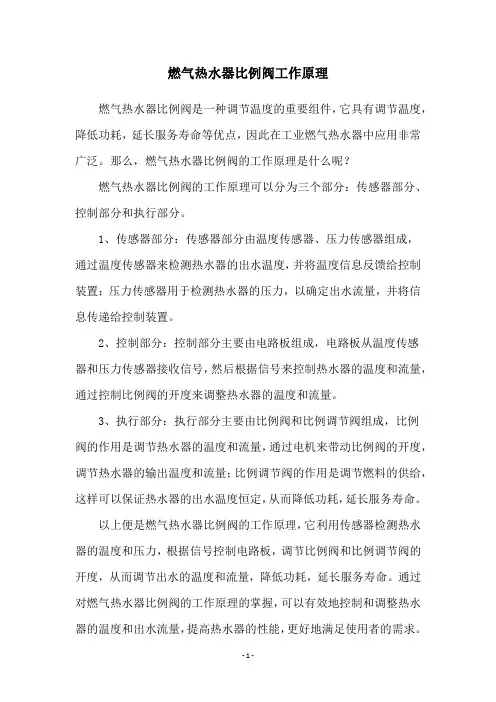

燃气热水器比例阀工作原理
燃气热水器比例阀是一种调节温度的重要组件，它具有调节温度，降低功耗，延长服务寿命等优点，因此在工业燃气热水器中应用非常广泛。

那么，燃气热水器比例阀的工作原理是什么呢？
燃气热水器比例阀的工作原理可以分为三个部分：传感器部分、控制部分和执行部分。

1、传感器部分：传感器部分由温度传感器、压力传感器组成，
通过温度传感器来检测热水器的出水温度，并将温度信息反馈给控制装置；压力传感器用于检测热水器的压力，以确定出水流量，并将信息传递给控制装置。

2、控制部分：控制部分主要由电路板组成，电路板从温度传感
器和压力传感器接收信号，然后根据信号来控制热水器的温度和流量，通过控制比例阀的开度来调整热水器的温度和流量。

3、执行部分：执行部分主要由比例阀和比例调节阀组成，比例
阀的作用是调节热水器的温度和流量，通过电机来带动比例阀的开度，调节热水器的输出温度和流量；比例调节阀的作用是调节燃料的供给，这样可以保证热水器的出水温度恒定，从而降低功耗，延长服务寿命。

以上便是燃气热水器比例阀的工作原理，它利用传感器检测热水器的温度和压力，根据信号控制电路板，调节比例阀和比例调节阀的开度，从而调节出水的温度和流量，降低功耗，延长服务寿命。

通过对燃气热水器比例阀的工作原理的掌握，可以有效地控制和调整热水器的温度和出水流量，提高热水器的性能，更好地满足使用者的需求。

综上所述，燃气热水器比例阀具有调节温度、降低功耗和延长服务寿命等优点，由于它的重要作用，因此在工业燃气热水器中应用非常广泛。

它的工作原理是，通过传感器检测热水器的温度和压力，根据信号控制电路板，调节比例阀和比例调节阀的开度，从而调节出水的温度和流量，降低功耗，延长服务寿命。

供应空燃比例调节阀详细信息空气/燃气比例调节阀用于实现恒定的空气/燃气比,获得在不同状态下烧嘴燃烧所需的燃气压力。

用于助燃风没有预热的情况。

GIK用于连续控制的工况 (图5)，GIK..B带旁通，用于大火/小火/关闭的脉冲控制工况零压调节，带转换丝堵根据EN746-2的要求，烧嘴的正常燃烧需要助燃空气和燃气有一个稳定的混合比，空气/燃气比例调节阀的作用就是用来获得恒定的空/燃比例。

经过EC测试和认证，符合欧GIK 可以通过更换旁通丝堵转换为GIK..B–弹簧可同时补偿阀体自重。

–空/燃比例阀有进口压力补偿膜片，可实现零压切断。

空/燃比例阀通过连接空气管路上的导压管接收空气压力调节信号，从而实现阀后燃气出口压力pa和空气控制压力pL1:1的恒定比例。

通过调节空气阀门改变空气控制压力，比例阀相应自动改变燃气压力来调节烧嘴的功率。

炉膛压力的波动对燃气和空气流量有同样的影响，但空气/燃气的混合比不会受到影响。

通常最小流量时，通过调节空/燃比例阀的弹簧设定空/燃比例。

在脉冲控制的工况下，弹簧在出厂时已经设定到全松状态，以保证小火流量的燃气完全是由旁通提供；大火流量设定通过调节烧嘴前的限流装置来实现。

GIK 用于连续控制，调节范围很宽。

GIK..B 用于大/小火切换的脉冲燃烧系统。

技术参数适用燃气种类：天然气，城市煤气，LPG(液化气)，生物甲烷。

GIK..L只用于空气介质。

连接:内螺纹( ISO 7-1); PN 16 法兰(DIN 2501)。

空气控制压力 pL 范围：0,5 -120 mbar。

阀后燃气出口压力pa范围： 0,2 -119mbar。

阀前燃气进口压力 pe 和出口压力pa最大压差：max. 100 mbar。

空/燃比例：1:1。

旁通丝堵:铜质GIK..B旁通孔径:GIK 15 – 2 5：标准孔径: 1,5 mm，最大到 4 mm 可选。

GIK 40 – 50：标准孔径: 5 mm，最大到 9 mm可选。

二段火燃气燃烧机调节方法引言：二段火燃气燃烧机是一种常用于工业生产的燃烧设备，其稳定的燃烧性能对于生产过程的效率和安全性至关重要。

本文将介绍二段火燃气燃烧机的调节方法，帮助读者了解如何正确地调节二段火燃气燃烧机，以确保其正常运行。

一、调节燃气供应1. 检查燃气供应管道是否畅通，排除任何可能导致燃气供应不足或中断的问题。

2. 调整燃气调节阀，使燃气流量适合当前生产需求。

根据燃气燃烧机的规格和生产工艺要求，调整燃气调节阀的开度，以确保燃气供应稳定。

二、调节燃烧空气供应1. 确保燃烧空气供应管道畅通，无阻塞或泄漏现象。

2. 调整燃烧空气调节阀，使空气流量适合燃气燃烧机的燃烧需要。

根据燃气燃烧机的规格和燃烧工艺要求，调整燃烧空气调节阀的开度，以确保燃气与空气的比例达到最佳状态。

三、调节燃烧机点火1. 检查点火电极是否干净，无积碳或杂质。

若有积碳或杂质，可使用软布轻轻擦拭或用细砂纸研磨，以保证点火电极的良好导电性能。

2. 调整点火电极间距，使其符合燃气燃烧机的规格要求。

一般情况下，点火电极间距应在0.5-1.0mm之间。

3. 检查点火控制器是否正常工作，确保点火信号的稳定和准确。

如有需要，可根据燃气燃烧机的规格和点火控制器的调节范围，调整点火控制器的参数，以确保点火的成功率和稳定性。

四、调节燃烧机燃烧状态1. 观察燃烧机的火焰状态，正常的火焰应呈蓝色，稳定且无抖动。

如出现火焰颜色异常（黄色或红色）、火焰不稳定或抖动等情况，可能是燃气与空气的比例不合适或燃烧条件不佳所致。

2. 根据燃气燃烧机的规格和燃烧工艺要求，调整燃气和空气的比例，以达到最佳的燃烧状态。

可通过调节燃气调节阀和燃烧空气调节阀的开度，来调整燃气和空气的比例。

3. 如火焰仍不正常，可进一步检查燃气供应和燃烧空气供应是否稳定，以及燃气燃烧机的其他部件是否存在故障或损坏。

五、调节燃烧机的温度控制1. 检查温度传感器是否正常工作，确保温度信号准确可靠。

燃气比例阀工作原理
1.压力平衡原理：在燃烧过程中，燃气的流量与燃料的需求量有关。

比例阀的作用就是通过调节流体的通道面积，实现燃气流量的控制。

阀芯
的位置决定了通道的开口大小，从而影响燃气的流量。

2.比例调节原理：比例阀的比例调节器通过信号输入和反馈控制，将
输入信号与实际输出进行比较，并根据差异来调节阀芯的位置。

当输出信
号与输入信号不一致时，比例阀会相应地改变通道的开口大小，以确保输
出信号与输入信号的一致性。

3.传动机构原理：比例阀的传动机构由定位电机、转动传动装置和反
馈装置组成。

定位电机控制阀芯的位置，转动传动装置将电机转动的旋转
运动转化为阀芯的线性运动，反馈装置用于检测阀芯位置并将其反馈给比
例调节器。

通过这些装置的协调作用，比例阀可以实现准确的流量控制。

4.安全保护原理：为了保证燃气系统的安全运行，比例阀通常还配备
了过载保护和紧急切断装置。

过载保护装置可通过设置一个最大流量限制，在超过该限制时发出警告或自动切断燃气供应。

紧急切断装置则可以在发
生意外情况时迅速关闭比例阀，切断燃气供应以避免事故发生。

总之，燃气比例阀通过调节通道的开口大小，实现对燃气流量的精确
控制，从而满足燃料的需求，并确保燃气系统的安全运行。

其工作原理主
要包括压力平衡原理、比例调节原理、传动机构原理和安全保护原理等。

在实际应用中，燃气比例阀广泛用于各类燃气设备和工业生产过程中，发
挥着重要的作用。

其缺点是：空气/燃气比例调节阀为粗略的比例控制，特别是空
气进行预热后。需要专业设备对初始状态进行调试，确保在燃烧控制
区间控制精确。
1、直接点火方式设备选型
设备选型表
项目 空气/燃气比例调节阀
专业燃气电磁阀 普通电磁阀
模拟量电动执行器 线性调节阀
开关量电动执行器 普通调节阀
可编程智能温控表 智能温控表
1200
2200
火焰长度可调
100
1200
2200
火焰长度可调
200
1200
2200
火焰长度可调
300
1200
2200
火焰长度可调
400
1200
2200
火焰长度可调
500
1200
2200
火焰长度可调
39
800
2000 平焰、球焰、直焰
烧嘴控制器（点火＋检测） 燃烧器 测量孔板 测压孔管
空气调节阀 燃气调节阀 燃气高低压开关 空气压力（KPa） 燃气压力（KPa）
精确控制设备选型 ● ●
●
● ● ● ● ● ● ● 6～7 10
普通控制设备选型 ●
●
● ● ●
● ●
6～7 10
2、采用点火枪方式进行点火设备选型
项目 电动/气动双位蝶阀
1250
3000
1250
3000
1250
3000
1250
3000
1250
பைடு நூலகம்
3000
1250
3000
1250
3000
1250
3000
1250
3000
1250
3000

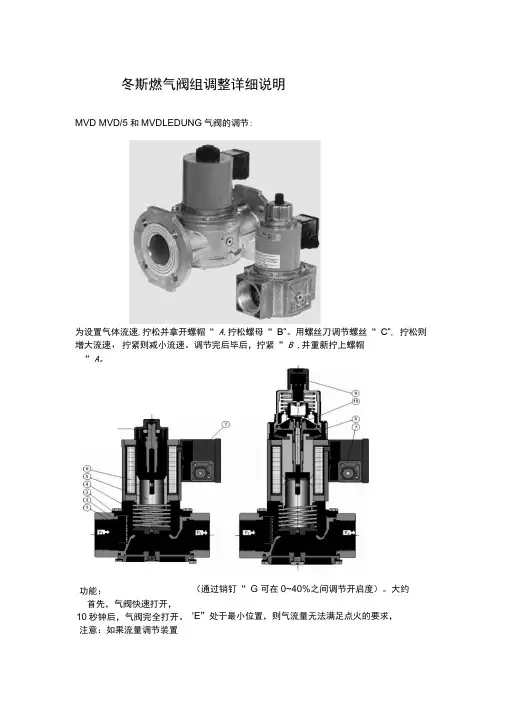

冬斯燃气阀组调整详细说明MVD MVD/5和MVDLEDUNG 气阀的调节:为设置气体流速,拧松并拿开螺帽“ A,拧松螺母“ B”。

用螺丝刀调节螺丝“ C”, 拧松则增大流速，拧紧则减小流速。

调节完后毕后，拧紧“ B ,并重新拧上螺帽“ A 。

（通过销钉“ G 可在0~40%之间调节开启度）。

大约 'E ”处于最小位置，则气流量无法满足点火的要求，功能：首先，气阀快速打开，10秒钟后，气阀完全打开。

注意：如果流量调节装置因此必须开到能实现正常点火的最大流量位置。

MVDLE 型调节初始快速出气 量，拧松保护盖“ F ”用它的上部为工具拧动“ G ”。

顺针转减小流量，反时针转 动则增大气流量。

最大流量的调节：为调节气体流量，拧松螺丝“ D ”，转动旋钮“ E ”。

顺时针转动减小流量，反 时针转动，增大流量。

调节设置完毕后，拧紧螺丝“ D ”。

ZRDLE 型DUNGS 气阀的调节：工作原理：这种阀有两个开启位置，并装有调节器，用于调节液压制动的启点，这个液压制 动器，用于调节第一位置的快速开启。

第一位置第一次放气后，液压制动器开始 工作，控制阀的缓慢开放。

这种阀还配备有两个气体流量调节器，一个用于 1 段火，另一个用于2段火。

设置初始快速放气量：为设置初始快速放气量，拧紧保护盖“ F ”用于“ F ”的上部作为工具转动 螺栓“G ”。

顺时针转，减小所体流量；反时针转，增大气流量。

完成后，将“F ” 拧回原位。

设置1段火气体流速：在给1段和2段火设置气体流速成之前，拧松螺丝“ D ”（突起的圆柱型头部 未着色）。

调节完后要重新拧紧。

注意：为打开第一火焰的位置，转动第二火焰控制环“L ”, 沿反时针方向，至少转一整圈。

为设置第一火焰气体流速，转动旋钮“ E ”，顺 时针转，减小流量；反时针转，增大流量。

控制旋钮“ E ”从“+”调至“-”大 约要转三圈半，反过来也一样。

第二位置阀门完全打开，控制旋钮“ E ”完全打 开，则可获得约占总量40%的流量。

燃气调节阀计算公式燃气调节阀是工业生产中常用的一种阀门，它通过控制燃气的流量和压力，来实现对燃气的调节和控制。

在实际应用中，我们需要根据具体的工况和要求来选择合适的燃气调节阀，并进行相应的计算。

本文将介绍燃气调节阀的计算公式及其应用。

首先，我们需要了解燃气调节阀的基本参数，包括燃气的流量、压力、温度等。

在进行计算时，我们需要根据这些参数来确定燃气调节阀的流量系数和调节范围。

燃气调节阀的流量系数是指在单位压差下，燃气通过阀门的实际流量与理论流量的比值。

而调节范围则是指燃气调节阀能够实现的最大和最小流量之间的比值。

在实际应用中，我们通常会根据燃气的流量和压力来选择合适的燃气调节阀。

为了方便计算，我们可以使用以下的计算公式来确定燃气调节阀的流量系数和调节范围：流量系数 K = Q / (Cv √ΔP)。

其中，K为流量系数，Q为燃气的流量，Cv为燃气调节阀的流量系数，ΔP为燃气的压差。

调节范围 R = Qmax / Qmin。

其中，R为调节范围，Qmax为燃气的最大流量，Qmin为燃气的最小流量。

通过以上的计算公式，我们可以根据燃气的流量和压力来确定燃气调节阀的流量系数和调节范围，从而选择合适的燃气调节阀。

在实际应用中，我们还需要考虑燃气调节阀的启闭时间、密封性能、耐压性能等参数，以确保燃气调节阀能够稳定可靠地工作。

除了上述的计算公式外，我们还需要注意燃气调节阀的安全使用和维护。

在使用燃气调节阀时，我们需要确保其安装位置正确，阀门启闭灵活，密封性能良好，无泄漏现象。

另外，我们还需要定期对燃气调节阀进行检查和维护，以确保其正常工作。

总之，燃气调节阀是工业生产中常用的一种阀门，通过控制燃气的流量和压力，来实现对燃气的调节和控制。

在选择燃气调节阀时，我们需要根据燃气的流量和压力来确定其流量系数和调节范围，并确保其安全使用和维护。

希望本文对大家了解燃气调节阀的计算公式及其应用有所帮助。

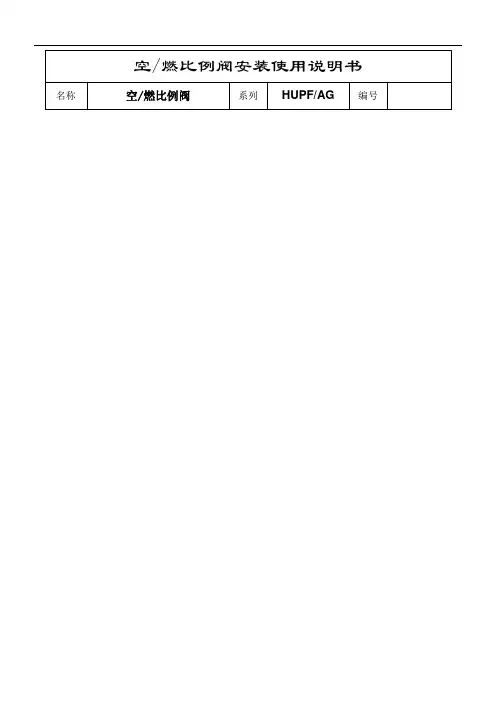

空/燃比例阀安装使用说明书
名称
空/燃比例阀
系列Biblioteka 编号安装要求：介质流向一定要与阀体上箭头方向相同
1、空气/燃气比例调节阀上游安装手动阀，过滤器和安全切断阀！
2、水平安装，调节弹簧腔垂直向下。
3、工作环境温度-15℃-60℃。
4、安装时不允许以阀体作为杠杆，要使用相应的扳手。
5、空气导压管连接点要远离空气管线上其他控制元件5倍管径的距离。取压方式为侧取
向“+”方向增加，向“-”方向减小，调节范围±3mbar。
5、如果只有空气控制压力升高而燃气出口压力没有随之变化则：
将调螺栓向“-”的一方旋转，同时再次增加到最大流量，做相应的调整。
6、比例阀前的燃气入口压力要大于最大空气反馈的压力。
常见事故现象：
1、烧嘴点火后，在其它条件没变的情况下，火焰逐渐变小：可能是超压打坏膜片。
注意事项：
1、额定最大压力500mbar（0.5公斤）。
2、进口压力不可超过额定最大压力。
3、管道焊接时阀内严禁落入焊渣，以防烧损内部膜片。禁止在阀两端管线上烧焊。
4、比例阀安装好后严禁试压。
压或上取压，导压管及检测孔不可漏气，否则比例阀无法正常工作，取压点距后面元件大于2倍管径。导压管布置距离不宜太长以免影响灵敏度。
使用要求：
1、燃气进口压力不可超过额定最大压力。
2、燃气中焦油含量＜20mg/m3，H2S＜0.1%。
3、通过烧嘴前的燃气阀和空气阀设定大火流量。
4、通过调节比例阀的弹簧来调节小火：打开下盖，调节一字螺丝，

德国霍科德股份公司空气/ 燃气比例调节阀安装操作说明书2.2.1.2 版本 5.00*请和相应的英文版说明书对照阅读空气/ 燃气比例调节阀GIK ，GI用于实现自动保持空气和燃气压力比例为1:1。

GIK 和GI 用于连续控制模式GIK..B 用于大火/ 小火/ 关闭控制模式适用于天然气，城市煤气，LPG(气态)和生物甲烷多种气体。

GIK..L 和GI..L 只用于空气介质。

技术参数：见产品铭牌阀前后最大压差：∆p ＝100mbar进口压力P e 一定要大于空气控制压力P L 加上压差∆p 之和，即 P e > P L ＋∆p （∆p 见第五页流量--压差曲线图）安装说明注意：请在空气/ 燃气比例调节阀上游安装手动阀，过滤器和安全切断阀！ ∙ 空气/ 燃气比例调节阀只能安装于水平管线中，且调整弹簧腔应垂直向下。

∙ 导压管一定要采用金属管，否则会导致燃气泄漏，发生危险。

空气导压管安装空气导压管连接点要距离空气管线上其他控制元件5DN 的距离密封测试按照图示1，2，3，4步骤做相应的测试GIK 进口端测试压力 P max ＝300mbar ；出口端测试压力P max ＝150mbar GI 进口端测试压力 P max ＝300mbar ；出口端测试压力P max ＝120mbar调整小火状态∙ 通过烧嘴上的节流孔或其他调整元件设定大火流量∙ 工厂设定 Pa ＝P L1 点燃烧嘴，然后依次按照图示2，3步骤做相应的调整GIK..B∙ 空气控制压力 P L 在小火状态下要小于2 mbar∙ 旁通孔径决定了小火状态下的流量。

标准孔径为：1.5mm 如有需要可以加大孔径。

1＝天然气2＝城市煤气3＝LPG4＝空气功能测试正常状况下每年一次。

如果使用生物甲烷气体介质，每年两次。

如果空气控制压力P L > P e 请安装限流减压装置请按照图示1，2（GIK ）或1，1a ，2，2a ，2b （GI ）步骤进行安装用于GIK 的节流装置：订货号 03351040用于GI 的节流装置：订货号 74910779GIK ，GI3 最大的燃气出口压力P a max 可能低于最大空气控制压力P L max 。

１
，
的实 际流量 ， ｍ ／ ｓ ｑ ｌ ｏ ｏ —— 存在 管 道 阻力 时调 节 阀 的 实 际 全 开
流量 ，ｍ ／ ｓ
— —
）
（ １ ）
式中
ｑ —— 调 节 阀在某 一开度 时 的流量 ， ｍ ／ ｓ
ｇ … —— 调 节 阀全 开 时的流 量 ， ｉ ｎ ／ ｓ
一
ｆ …—— 调 节 阀全开 时 阀芯 的行 程 ， ｍ ｍ
尺 —— 调节 阀的可调 比
，
两 阀 门都 在 最 大 开度 下 ， 实际空气流量 ｑ 。 。 等
常 见 的调 节 阀理想 流量 特性 有 直线 流量 特性 、 等 百分 比流量 特 性 、 快 开流 量 特 性 和抛 物线 流 量 特
且 排烟 热损 失较 少 ， 但 实 际情 况往 往 并 非 如 此 。 阀
图 １ 全 预 混 商 用 燃 气 灶 具 的 燃 烧 系统
实 现燃 气 阀 门与 空气 阀 门的合 理 联 动 ， 即是保
证燃 烧 器 的空燃 比与设 计值 相 等 。需 要找 出燃 气 阀
门流量 特性 差异 、 风 机工 作点 偏移 、 用 户 的使 用 习惯 等， 都会 造成 空 燃 比不合 理 ， 从 而造 成燃 烧 器无 法正 常 工作 。因此 ， 控制 好 空 燃 比对 于 全 预混 商用 燃 气 灶具 来 说至 关重 要 。
摘 要： 介 绍全预 混 商 用燃 气灶具 的燃 烧 系统 ， 分析 不 同调 节 阀的工作 流 量特性 。通 过建 立
数 学模 型 ， 确 定全预 混 商 用燃 气灶具 燃 气 阀 门与 空 气 阀 门的合 理 联 动 关 系， 以保 证 灶 具 的 空燃 比 。

机械化工 ＤＯＩ：１０．１９３９２／ｊ．ｃｎｋｉ．１６７１７３４１．２０２０１０１６７
科技风 ２０２０年 ４月
燃气比例阀的原理分析及其性能检测
石祥利
艾欧史密斯（中国）水系统 江苏南京 ２１００００
摘 要：本文主要介绍了燃气比例阀的结构和工作原理，对压力调节功能、稳压功能、性能曲线检测、气密性能检测进行了详 细的分析，结合实际生产过程，对比例阀的质量检测过程中的注意事项进行了详细描述。
（２）在定电流时，Ｐ１ 在上升和下降阶段对应的 Ｐ２ 曲线回 差越小，性能越好，见上图右示意。
（二）气密性能 根据国 家 标 准，燃 气 比 例 阀 的 气 密 性 测 试 有 如 下 两 个 要求： ①内泄漏：４．８Ｋｐａ，泄漏量＜０．０３Ｌ／ｈ（０．５ｍｌ／ｍｉｎ）； ②外泄漏：１０Ｋｐａ，泄漏量＜０．０２Ｌ／ｈ（０．３３ｍｌ／ｍｉｎ）。 在检测比例阀 的 气 密 性 时，若 线 圈 供 电 异 常、检 测 仪 器 异 常，很容易造成检测结果不准，所以在气密检测开始前，需要进 行相关自检，确保阀的气密性检测结果准确。 （１）内泄漏检 测：４．８Ｋｐａ的 压 缩 空 气 从 阀 的 进 气 口 进 气。 开关阀检测时，开关阀保持关闭状态，比例调节阀及其出气口 需要打开；比例调节阀检测时，调节阀保持关闭状态，开关阀和 比例阀的出气口打开； （２）外泄漏检测：根据比例阀的稳压特性，当 Ｐ１ 增大时，比 例阀的阀口开度会减小，当 Ｐ１ 增大到某个值后，比例阀会出现 自动 关 闭 的 情 况，所 以 外 漏 检 测 时，１０Ｋｐａ的 压 缩 空 气 需 要 从 阀的进气口、出气口同时进气，防止比例阀关闭造成检测结果 不准。 三、结论 燃气比例阀作为燃气热水器的核心部件，其相关性能直接 影响着热水器的燃烧效率、使用舒适度和安全性，其质量的可 靠性至关重要。

家用燃气用具比例调节阀1 范围本标准规定了家用燃气用具比例调节阀的术语和定义、产品分类、技术要求、试验方法、检验规则及标志、包装、运输、贮存。

本标准适用于家用燃气用具比例调节阀（以下简称“比例阀”）。

注：本标准所指燃气是GB/T 13611-1992《城市燃气分类》、GB/T 13612-2003《人工煤气》规定的燃气。

其它气源可参照本标准执行。

2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

GB/T 191－2000 包装储运图示标志GB/T 7306.1－2000 55°密封管螺纹第1部分：圆柱内螺纹与圆锥外螺纹GB/T 7306.2－2000 55°密封管螺纹第2部分：圆锥内螺纹与圆锥外螺纹GB 9969.1 工业产品使用说明书总则GB/T 13611－1992 城市燃气分类GB/T 13612－2003 人工煤气3 术语与定义下列术语和定义适用于本标准。

3.1比例阀ratio control valve具有比例调节的燃气阀门，以下简称比例阀。

3.2进气压力（P1）inlet pressure比例阀入口处，运行时测得的相对静压力，单位kPa。

3.3出气压力（P2）outlet pressure比例阀出口处，运行时测得的相对静压力，单位kPa。

3.4比例调节ratio control进气压力不变的情况下，调节比例阀的电流，出气压力、流量按一定的函数关系变化；以及额定电流不变的情况下，调节进气压力，出气压力、流量按一定函数关系变化的调节性能。

3.5标准状态reference conditions环境温度为15℃，大气压力为101 kPa条件下的干燥状态。

一燃气比例阀、燃气稳压阀总成-燃气热水器燃气比例阀、燃气稳压阀总成燃气比例阀就是燃气与空气比例的调节阀，通过调节可使燃气燃烧充分节约能源有利环保。

燃气比例阀一直是恒温式燃气热水器的核心部件，其主要作用是稳定比例阀输出压力和根据输入电流调节比例阀输出压力。

燃气比例阀质量直接影响恒温式燃气热水器的使用和安全。

是燃气热水器的核心部件。

比例阀主要采用比例调节技术和燃气稳压技术:l、比例调节技术：比例阀根据电路输入的电流大小通过比例阀线圈而改变磁场大小，处于比例阀线圈中央的动轴（材料为纯铁）受到磁场的作用力而上下移动，从而带动与动轴相接连的气门总成上下移动，气门总成的球面与比例阀体相配合的通气面积随着气门总成上下移动而改变，最终改变比例阀输出压力，比例阀输出压力是随着比例阀电流的增大而增大；2、燃气稳压技术：燃气比例阀前压为额定压力和最高压力，比例阀后压变化小于0.05倍额定后压加30Pa。

以上为能率磁悬浮动圈式燃气比例阀（图）燃气比例阀燃气比例阀是一种可动永磁体式的电磁比例系统，它可根据所施加电流的大小给定阀口的开度，并可根据电流的变化不断地进行微细的无级调节，能够即时地调整到所需的燃气输出压力；系统还具有稳压机构，当输入压力变化时也可自动调整阀口开度，使燃烧工况始终处于稳定状态。

该阀还具有缓点火功能，可按燃气具的功率大小来设定不同的点火电流，能有效的防止点火爆燃现象的发生。

该系列燃气比例阀具有通径大、阻力小、结构紧凑和多组合性等优点。

燃气有两级开关阀控制，出气口位置可在三个方向选择，并有多种安装、连接尺寸和进气接头选择，该阀应用方便、控制可靠、使用更安全，它将更能适应燃气取暖设备的发展趋势。

燃气稳压阀总成燃气稳压阀总成主要由二只开关电磁阀和稳压装置串联组成，当燃气进口压力发生波动时，阀内的稳压装置即时调整其开度，达到稳压的目的，以使所设定的燃烧工况保持稳定。

该阀具有安全可靠、稳压性能好、压力回差小等优点，可应用于各种燃气干燥设备、烘箱、烤箱等燃气具。

SETTING
The outlet pressure calibration is regulated by turning the adjusting screw (5, fig.1-2); turn anticlockwise to reduce the pressure, and clockwise to increase it. This regulation must be made with the air control line connected and burner operating.
The impulse intake for the control air connection (threaded hole G¼”) should be connected, via copper pipe with diameter of not less than 4 mm, downstream of the air regulation elements with distance from them normally equal to 5 times the diameter of the pipe.
In order for the device to operate correctly, the minimum difference between inlet and outlet pressure must be above 20 mbar whereas the maximum difference must be lower than 150 mbar. The pressure pipes upstream and downstream of the regulator and on the control air line (3, fig. 1-2) allow to measure the relative pressure levels so that the device can be easily calibrated. The screw (6, fig. 1-2) for calibrating the device minimum load is built into the regulation system. For correct regulation, completely unscrew in an anticlockwise direction until the screw locks mechanically - in this position there is no minimum gas flow. Slowly tighten the screw (6, fig.1-2) clockwise until the required value is reached.
