机械制图课课程设计表一、教学目标本节课的教学目标是使学生掌握机械制图的基本知识和技能，能够熟练地阅读和绘制简单的机械图纸。
具体目标如下：知识目标：使学生了解机械制图的基本原理和方法，包括图线、比例、标注、投影等；掌握常用的机械图纸符号和表示方法。
技能目标：培养学生能够正确阅读和理解机械图纸，能够根据设计要求绘制简单的机械图纸。
情感态度价值观目标：培养学生对机械制图的兴趣和热情，提高学生的创新意识和动手能力，培养学生的团队合作精神和工匠精神。
二、教学内容本节课的教学内容主要包括机械制图的基本原理、图线和比例、标注和投影等。
具体安排如下：1.机械制图的基本原理：介绍机械制图的概念、作用和基本要求，使学生了解机械制图的基础知识。
2.图线和比例：讲解图线的种类和用途，比例的选用和换算，使学生能够正确使用图线和比例进行图纸绘制。
3.标注和投影：介绍尺寸标注、技术要求标注和形位公差标注的方法，讲解正投影、侧投影和俯视图的绘制方法。
三、教学方法为了提高教学效果，本节课采用多种教学方法相结合的方式，包括讲授法、实践法和互动法等。
具体方法如下：1.讲授法：讲解机械制图的基本原理、图线和比例、标注和投影等知识，使学生掌握基本概念和理论。
2.实践法：让学生动手绘制简单的机械图纸，培养学生的实际操作能力和实践技能。
3.互动法：通过提问、讨论等方式，激发学生的思考，提高学生的参与度和积极性。
四、教学资源为了支持教学内容和教学方法的实施，本节课准备以下教学资源：1.教材：选用权威、实用的机械制图教材，为学生提供系统、全面的学习资料。
2.参考书：推荐一些经典的机械制图参考书，拓展学生的知识视野。
3.多媒体资料：制作精美的PPT，直观展示机械图纸的绘制过程，提高学生的学习兴趣。
4.实验设备：准备足够的绘图工具和实验设备，确保学生能够进行实际操作。
五、教学评估本节课的评估方式包括平时表现、作业和考试三个部分，以全面客观地评价学生的学习成果。

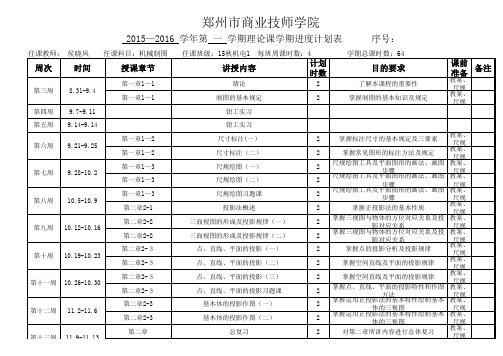

课堂教学进度计划表周数授课章节与章节名称时数主要内容与教材分析演示实验课外作业内容与题号内容摘要重点、难点一周0 绪论1-1 制图基本规定221、图样的内容作用2、学习机械制图的目的3、本课程的主要内容和基本要求4、学习的方法提示5、图纸幅面和格式6、字体及图线1、电工专业学习机械制图的目的和意义2、制图中粗实线细实线等各线型的画法习题集P1-P4二~ 三周1-2 尺寸标注1-3 尺规绘图1、等分线的做法2、椭圆的画法3、圆弧的画法22221、尺寸标注的基本规则2、标注尺寸的要素1、尺寸标注中的常用符号2、线性尺寸数字标注的方向习题集P5习题集P6四周2-1 投影法概述2-2 三面视图的形成及其投影规律221、投影法分类2、正投影法基本性质3、三面体系的建立4、三视图与物体的方位关系1、正投影的原理及性质2、对应关系中长对正、高平齐、宽相等的理解和在作图中的应用习题集P7课堂教学进度计划表周数授课章节与章节名称时数主要内容与教材分析演示实验课外作业内容与题号内容摘要重点、难点五周2-3 基本体的投影作图1、圆柱、棱柱、棱锥的画法2、参照立体图做三视图练习221、棱柱、棱锥2、圆柱、圆锥及圆球3、参照立体图作三视图练习1、各型体的基本概念2、结合投影对应关系掌握常用型体的作图方法3、熟悉三视图的投影对应关系习题集P8-11习题集P12六周2-4 点、线、平面的投影1、点的投影、直线的投影2、平面的投影221、点的投影分析2、直线的投影分析3、平面的投影分析1、点的投影规律2、各特殊线投影在各视图中的特点3、平行平面、水平平面和侧平面的画法习题集P13七~ 3-1 立体平面上点的投影3-2 截交线投影作图221、棱柱、棱锥表面上点的投影2、圆柱体、圆锥体表面上点的投影3、平面切削平面体及平面切割回转体4、平面切割回转体练习1、利用投影的特殊规律对点的位置2、截交线的基本性质在截交体三视图作法中的应用3、截交线的形状与性质在作习题集P14课堂教学进度计划表周数授课章节与章节名称时数主要内容与教材分析演示实验课外作业内容与题号内容摘要重点、难点八周~ 3-3 相贯线的投影作图4-1 轴测图的基本知识221、圆柱与圆柱相交及作图练习2、轴测图的形成和分类3、向轴测图的基本性质1、正交的概念2、圆柱在铅垂线、侧垂线投影聚性在作相贯线时的应用3、轴测图的基本性质在做轴测图中的应用习题集P19九周4-2 正等测图习题课221、轴间角和轴向伸缩系数2、正等测图的画法1、坐标轴的先取方法和各对应点的截取方法习题集P27十周讲解习题讲解习题22 讲解第三章、第四章习题十一周4-3 斜二轴测图4-4 轴测草图的画法221、轴间角和轴向伸缩系数2、正等测图的画法3、徒手画草图基本技法4、轴测草图画法举例1、作斜二测图中坐标轴角度的确定2、物体对应线段在坐标轴中位置的确定3、基本形体徒手画法的掌握习题集P28习题集P29-P32课堂教学进度计划表周数授课章节与章节名称时数主要内容与教材分析演示实验课外作业内容与题号内容摘要重点、难点十二周5-1 组合体的组合形式与表面关系1、组合体的组合形式2、组合体中相邻形体表面的连接关系221、组合体的组合形式2、组合体中相邻形体表面的连接关系1、组合体共面、共线或相交特殊关系时图形中的画法习题集P33-34十三周5-2 画组合体视图的方法步骤1、叠加型组合体的画法2、割型组合体的视图画法221、叠加型组合体的画法2、切割型组合体的视图画法1、形体分析的方法2、画组合体的方法步骤习题集P39-41十四周5-3 组合体的尺寸标注5-4 读组合体视图的方法步骤221、基本体、组合体的尺寸标注2、读图的基本要领、基本方法1、组合体尺寸标注的基本原则2、读图的要领3、明确图中各线的含义课堂教学进度计划表周数授课章节与章节名称时数主要内容与教材分析演示实验课外作业内容与题号内容摘要重点、难点十五周5-5 组合体的轴测图画法6-1 视图221、作正等轴测组合体轴测图2、基本视图、向视图及局部视图1、各视图的基本概念和使用2、各视图放置的位置和投影关系3、斜视的含义及其应用4、斜视图放置的位置和作图方法习题集P42-45十六周习题课讲解习题221、讲解第五章习题2、讲解第五章习题3、十七周6-2 剖视图1、剖视图的画法2、剖视图的标注221、剖视图的形成、画法及标注2、剖视图的种类3、剖切面的种类1、各视图的形成及画法十八周复习课堂教学进度计划表周数授课章节与章节名称时数主要内容与教材分析演示实验课外作业内容与题号内容摘要重点、难点十九周考试。
中等职业学校备课教案《机械制图》（2学期共160学时）第一学期教案（80学时）科目机械制图教师专业班级二O 一七年秋期第一学期教学进度计划（80学时）章节緒论备注教学目的知识目标1、了解图样的内容和作用。
2、了解本课程的学习目的和要求。
3、了解本课程的学习特点。
课型新授课技能目标学时2日期情感目标激发学生对专业的热爱，培养对机械制图学科的学习兴趣教学资源多媒体课件、模型机零实物重点本课程的学习目的与要求。
本课程的学习特点。
难点教学方法演示法讲授法教学过程教学引导教师自我介绍：机械加工专业介绍机械加工专业与机械制图的联系。
组织教学：清点人数，整顿秩序现代加工精彩视频展示提问：你所知道的机械零件？机械加工零件加工机器装配传统加工方法车、钳、刨、铣、磨……现代数控加工绪论一、图样的内容和作用图样：在工程界，准确地表达物体形状、尺寸及技术要求的图称为图样。
图样是工程界表达设计意图，交流技术思想的重要工具，被称为工程界的技术语言。
机械图样：机械制造业中使用的图样。
图样——根据投影原理、标准或有关规定表示的工程对象，并有必要的技术说明的图。
装配图——表示组成机器或部件中各零件间的连接方式和装配关系的图样。
零件图——表达零件结构形状、大小以及有关技术要求的图样二、学习机械制图课程的目的图样是交流传递技术信息、思想的媒介和工具，是工程界通用的技术语言。
通过本课程学习，可为学习后续的机械基础和专业课程以及发展自身的职业能力打下必要的基础。
三、本课程的主要内容和基本要求1．主要内容制图基本知识与技能正投影作图基础机械图样的表示法零件图和装配图的识读与绘制零部件测绘2．基本要求熟悉国家标准《机械制图》的基本规定，学会正确使用绘图工具和仪器的方法，初步掌握徒手绘制草图的技能。
掌握运用正投影法表达空间形体的图示方法，并具备一定的空间想象和思维能力。
理解并掌握视图、剖视图、断面图等的画法和注法规定，以及螺纹紧固件连接、齿轮啮合、键和销连接等画法规定。
机械制图教学进度《机械制图》学科一、教学进度安排一年级第一学期 周次教学内容学时数 分专业要点说明1绪论、1.1制图国家标准简介 2 1、准确理解国家制图标准； 2、学会使用绘图工具和仪器； 3、学会尺寸的标注； 4、掌握几何作图的方法。
1.2尺寸标注 2 1.3几何作图 2 2 1.3几何作图4 1.4平面图形分析及作图2 3 2.1—2.2三视图的形成及其对应关系 2 1、理解投影法的概念； 2、理解、熟练掌握三视图及其投影规律；3、掌握基本体三视图的作图方法；4、了解基本体的截交线与相贯线。
2.3点的投影 4 4 2.3直线的投影 4 2.3平面的投影 2 5 2.3平面的投影 2 2.4基本体的投影—棱柱 4 6 2.4基本体的投影—棱锥 4 2.4基本体的投影—圆柱 2 7 2.4基本体的投影—圆锥 4 2.4基本体的投影—球 2 8 实习 9实习10 2.5基本体的尺寸标注 2 1、理解组合体的形体分析概念；2、熟练绘制组合体三视图；3、掌握看组合体视图的方法。
10 3.1组合体的形体分析 4 10 3.2组合体三视图的画法 2 11 期中考试 12实习 13 3.2组合体三视图的画法 2 13 3.3组合体的尺寸标注 2 14 3.4看组合体视图的方法 4 14 4.1轴测图的基本知识 2 1、理解轴测图的基本知识； 2、学会画正等轴测图；14 4.2正等轴测图 2 15 5.1视图 2 1、理解视图的基本概念 ； 2、掌握剖视图、断面图的画法； 15 5.2剖视图 4 165.3断面图216 5.4局部放大图和简化画法 2 3、掌握局部放大图的画法和其简化画法。
16 6.1—6.2螺纹及螺纹紧固件 2 1、熟练掌握常用螺纹紧固件的规定画法；2、熟练掌握齿轮几何要素间的相互关系和规定画法；3、熟练掌握键、销、滚动轴承、弹簧的规定画法；4、熟练掌握标准件、常用件的查表方法。
17 6.3齿轮2 176.4键连接和销连接217 6.5—6.6滚动轴承、弹簧 218 7.1—7.2零件体的作用及表达方法 2 1、了解零件图的作用和内容； 2、学会典型零件的表达方法 ； 3、掌握零件图的尺寸标注； 4、掌握零件图上技术要求的注写 ；5、学会读零件图和零件测绘。
《机械制图（一）》课程教学大纲一、课程基本信息二、课程目标（一）总体目标：主要教学目的包括学习投影法（主要是正投影法）的基本理论及其应用；培养空间形体的图示表达能力；培养绘制和阅读机械图样及其它工程图样的基本能力；培养空间几何问题的图解能力；培养空间想象能力、形象思维能力和空间分析能力；培养计算机绘图的应用能力。
同时，要求在学习过程中逐步建立产品信息概念、设计构形概念和工程规范概念，随着后续课程的学习以及实践经验的累积，逐渐培养设计与绘制生产图样的能力。
本课程内容包括画法几何学、机械制图基础，对学生的空间想象和形体分析能力提出了较高要求，最终目标是培养学生的规范制图及读图能力。
（二）课程目标：课程目标1系统地了解画法几何学的基本原理和分析思路，掌握机械制图的国家标准和作图规范等方面具体的细节和方法1.1明确课程的特征作用与学习方法，能够提取机械图样上的信息；2.2熟练掌握国家标准的选取以及作图规范的相关规定。
课程目标2：掌握点、线、面、立体的画法几何学作图思路和解题方法，懂得运用合适的分析方法进行基本几何元素作图分析和求解。
3.1熟练掌握基本几何元素的特性与作图方法，包括几何元素间的相对关系与立体的投影规律；4.2能够正确使用制图方法，对简单的几何元素进行分析。
课程目标3：能够根据要求进行简单机械零部件的作图，按照预定计划和目标规范、完整地完成基本制图工作，并持续改进制图提高作图质量。
5.1能够针对简单的工程问题进行分析，并选择合适的作图方法;6.2能够选择并使用恰当的制图方法，完成基本的制图工作。
课程目标4：掌握机械制图的读图方法，在形体分析和线面分析的思想上，准确读懂给定图样，并按照要求给出设计和制造工作技术说明。
在此基础上，开展团队合作，分工协作共同完成机械大图的制作任务。
7.1能够针对给定图样进行设计与制造工作技术说明；8.2能够正确的完成制图实验。
(H)课程目标与毕业要求、课程内容的对应关系表1:课程目标与课程内容、毕业要求的对应关系表三、教学内容第一章绪论1.教学目标（1）r解本课程的学习内容、课程特点及学习方法；（2）掌握各类投影法的基本原理。
