220kV变电站主变压器故障分析及对策 侯英伟

220kV主变压器运行中出现的问题及对策张伟航【摘要】@@ 主变是输变电系统中的主要设备,是输变电站的核心设备,主变运行状态的好坏将影响到整个电力系统的可靠性和电力需求者的正常用电需求.主变一旦发生事故,轻则机器停转、照明熄灭,重者发生重大火灾乃至造成人身伤亡事故.因此如何确保主变的安全运行就值得重视和关注.本文将主要分析主变运行中常见故障原因并针对性的提出相应的处理措施.【期刊名称】《电器工业》【年(卷),期】2011(000)005【总页数】4页(P39-42)【作者】张伟航【作者单位】山东省淄博临淄区齐鲁石化公司动力管理中心【正文语种】中文主变是输变电系统中的主要设备，是输变电站的核心设备，主变运行状态的好坏将影响到整个电力系统的可靠性和电力需求者的正常用电需求。

主变一旦发生事故，轻则机器停转、照明熄灭，重者发生重大火灾乃至造成人身伤亡事故。

因此如何确保主变的安全运行就值得重视和关注。

本文将主要分析主变运行中常见故障原因并针对性的提出相应的处理措施。

按故障发生过程分类: ( 1) 突发性故障:由异常电压引起的绝缘击穿，绕组匝间、层间短路，自然灾害等。

(2) 潜伏性故障。

铁芯绝缘、铁芯叠片之间绝缘、铁芯穿芯螺栓绝缘不良;外界的反复短路引起绕组变形;长期过负荷运行引起绝缘老化; 由于吸潮、游离放电引起绝缘材料及绝缘油老化等。

下面将就主变日常运行中遇到的常见问题进行介绍。

某220kV变电所1号主变型号为OSFPS7—150000／220，2001年9月出厂，2003年l0月15日投入运行，于2007年6月19日对该主变油进行色谱分析，测试结果正常。

2007年11月7日，对该主变进行例行油取样色谱分析时发现与6月色谱跟踪测试结果相比气体增长迅速。

随后对该主变进行了较频繁的色谱跟踪，具体数据如表1所示。

运行中设备油中溶解气体的注意值如表2所示。

经2007年11月7日色谱分析发现总烃含量明显超过注意值，并且连续几天都是明显超过注意值，直到吊罩前总烃含量才基本处于稳定值，而氢气以及一氧化碳、二氧化碳含量基本平衡。

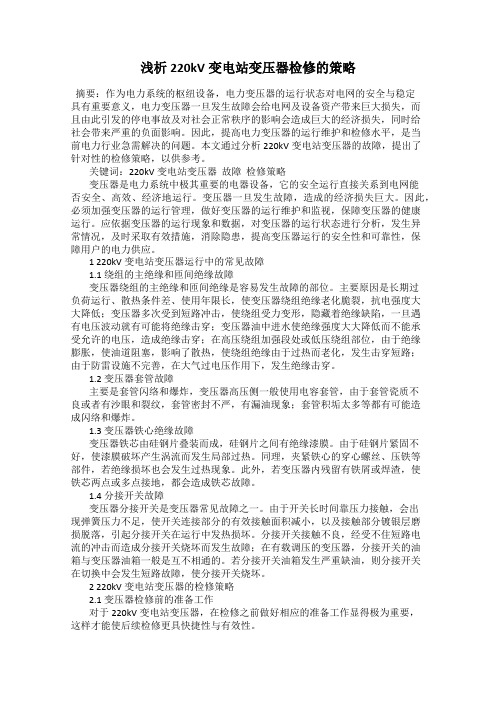

浅析220kV变电站变压器检修的策略摘要：作为电力系统的枢纽设备，电力变压器的运行状态对电网的安全与稳定具有重要意义，电力变压器一旦发生故障会给电网及设备资产带来巨大损失，而且由此引发的停电事故及对社会正常秩序的影响会造成巨大的经济损失，同时给社会带来严重的负面影响。

因此，提高电力变压器的运行维护和检修水平，是当前电力行业急需解决的问题。

本文通过分析220kV变电站变压器的故障，提出了针对性的检修策略，以供参考。

关键词：220kV变电站变压器故障检修策略变压器是电力系统中极其重要的电器设备，它的安全运行直接关系到电网能否安全、高效、经济地运行。

变压器一旦发生故障，造成的经济损失巨大。

因此，必须加强变压器的运行管理，做好变压器的运行维护和监视，保障变压器的健康运行。

应依据变压器的运行现象和数据，对变压器的运行状态进行分析，发生异常情况，及时采取有效措施，消除隐患，提高变压器运行的安全性和可靠性，保障用户的电力供应。

1 220kV变电站变压器运行中的常见故障1.1 绕组的主绝缘和匝间绝缘故障变压器绕组的主绝缘和匝间绝缘是容易发生故障的部位。

主要原因是长期过负荷运行、散热条件差、使用年限长，使变压器绕组绝缘老化脆裂，抗电强度大大降低；变压器多次受到短路冲击，使绕组受力变形，隐藏着绝缘缺陷，一旦遇有电压波动就有可能将绝缘击穿；变压器油中进水使绝缘强度大大降低而不能承受允许的电压，造成绝缘击穿；在高压绕组加强段处或低压绕组部位，由于绝缘膨胀，使油道阻塞，影响了散热，使绕组绝缘由于过热而老化，发生击穿短路；由于防雷设施不完善，在大气过电压作用下，发生绝缘击穿。

1.2 变压器套管故障主要是套管闪络和爆炸，变压器高压侧一般使用电容套管，由于套管瓷质不良或者有沙眼和裂纹，套管密封不严，有漏油现象；套管积垢太多等都有可能造成闪络和爆炸。

1.3 变压器铁心绝缘故障变压器铁芯由硅钢片叠装而成，硅钢片之间有绝缘漆膜。

由于硅钢片紧固不好，使漆膜破坏产生涡流而发生局部过热。

220kV变电站变电运行故障处理探讨随着电力系统的不断发展与完善，变电站作为电力系统的重要组成部分，其在电力传输、配电、稳定和保护方面发挥着重要作用。

在变电站的运行过程中，难免会出现各种故障问题，这些故障问题如果处理不当，可能会给电力系统带来不可估量的损失。

对于220kV变电站变电运行故障的处理是非常重要的。

本文将对220kV变电站变电运行故障的处理进行探讨，并提出一些解决方案，以期对相关工作人员有所帮助。

1.设备故障：包括变压器、断路器、隔离开关、电容器、继电保护等设备的故障。

变压器内部绝缘损坏、断路器分合闸失灵、隔离开关接触不良等。

2.线路故障：包括输电线路和配电线路的故障。

输电线路接触不良、绝缘子破损、导线断裂等。

3.继电保护故障：由于继电保护是变电站保护系统中最重要的部分之一，因此继电保护的故障将直接影响到变电站的正常运行。

继电保护误动作、未动作等。

4.人为操作失误：包括操作人员的错误操作、未按标准操作程序进行操作等。

1.设备故障处理技术：对于设备故障，需要借助先进的检测设备和仪器进行精密检测，找出故障点并进行修复。

对于一些运行时需要注意的重要参数，如油温、负荷电流、绝缘电阻等，需要进行定期的监测和检测，确保设备处于良好的运行状态。

2.线路故障处理技术：对于线路故障，首先需要对故障线路进行隔离，以避免故障扩大。

然后，需要使用专业的线路检测设备进行故障点的定位，找出故障原因并进行及时修复。

3.继电保护故障处理技术：继电保护故障可能导致电网设备的损坏，对于继电保护故障的处理，需要对继电保护设备进行定期的检测和校准，确保其灵敏可靠。

需要对继电保护装置进行合理的设置和参数调整，以保证其对电网故障的快速响应和可靠动作。

4.人为操作失误处理技术：对于人为操作失误，需要加强操作人员的培训和教育，确保操作人员熟悉标准操作程序，严格按照操作规程进行操作。

需要建立健全的安全管理制度，加强对操作人员的监督和管理，对操作不当的行为进行纠正和处理。

大型变电站主变压器故障成因及处理方法【摘要】电力输送的正常运行，是保障用户安全用电的重要基础保障，大型变电站作为电力输送的重要中转站，里面包含了多样化的电力设备，在运行中也具有较强的综合性，是保障电网正常运行的重要组成部分。

因此，电力相关技术人员必须要高度重视对变电站的维护工作，确保变电站在电力输送运行中的正常运行，为用户的安全用电提供保障。

基于此，本研究针对大型变电站主变压器故障成因展开探究分析，并提出相应的解决措施，叙述如下。

【关键词】主变压器；故障成因；处理方法大型变电站在电网的传输运行中占据着极为重要的转换与传输作用，也是保障电网安全、可靠运行的核心保障。

因此，在电力的输送运行中，电力相关技术人员必须要重视对变电站的管理与维护工作，定期对变电站进行运行检修，以保障对变电站故障隐患的及时排查与解决，从而有效避免变电站因故障而造成无法正常运行，为用户的用电带来诸多不便。

变电站相关电力管理技术人员，确保能够全方面检测变电站运行的各个环节，并对各环节的运行情况进行全面的了解与掌握，对于潜在的运行故障风险可以进行有效的评估，并制定出针对性的应急预案，降低变电站故障发生率，为电网安全运行提供保障支持。

1、变电站主变故障的种类及成因由于变电站设备种类丰富多样，虽然在变电站运行中配置了多种保护设施，但是，设备仍然因一些不同的复杂影响因素造成主变压器故障。

对于整个变电站而言，可能因为某个故障点问题，就会对整个电力系统的运行造成影响，破坏电网运行稳定性。

大型变电站运行中常见的设备故障分析如下：1.1主变故障造成的跳闸1.瓦斯保护。

在主变器运行保护中，瓦斯保护主要是通过对变压器内部因故障而分解产生的气体进行有效的监测，而对变压器发挥保护作用的。

变压器内部结构如果发生了匝间短路、多相短路或铁芯短路等故障问题，高热高温作用下，变压器油就会发生分解，产生气体，此时瓦斯保护就会起到保护作用的发挥。

但是，如果变压器的铁芯发生了故障，就会引发变压器漏油油面下降问题，此时瓦斯保护作用得不到有效发挥，这类故障如果不能及时的解决，将会引发重大的电路故障，引发火灾或者爆炸，严重影响变电站正常运行。

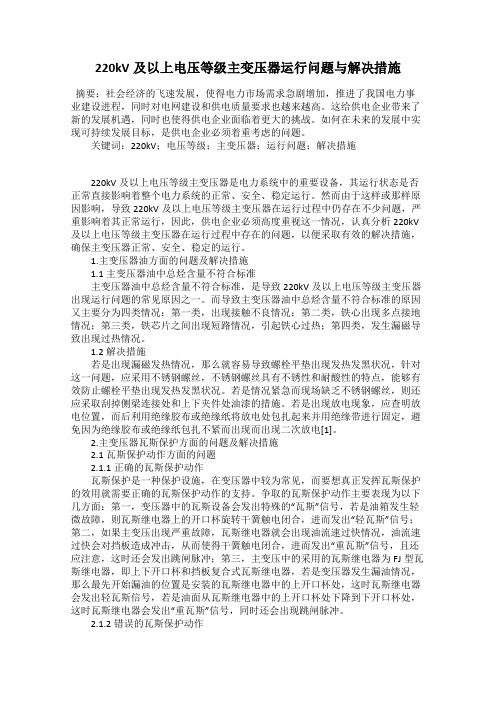

220kV及以上电压等级主变压器运行问题与解决措施摘要：社会经济的飞速发展，使得电力市场需求急剧增加，推进了我国电力事业建设进程，同时对电网建设和供电质量要求也越来越高。

这给供电企业带来了新的发展机遇，同时也使得供电企业面临着更大的挑战。

如何在未来的发展中实现可持续发展目标，是供电企业必须着重考虑的问题。

关键词：220kV；电压等级；主变压器；运行问题；解决措施220kV及以上电压等级主变压器是电力系统中的重要设备，其运行状态是否正常直接影响着整个电力系统的正常、安全、稳定运行。

然而由于这样或那样原因影响，导致220kV及以上电压等级主变压器在运行过程中仍存在不少问题，严重影响着其正常运行，因此，供电企业必须高度重视这一情况，认真分析220kV 及以上电压等级主变压器在运行过程中存在的问题，以便采取有效的解决措施，确保主变压器正常、安全、稳定的运行。

1.主变压器油方面的问题及解决措施1.1主变压器油中总烃含量不符合标准主变压器油中总烃含量不符合标准，是导致220kV及以上电压等级主变压器出现运行问题的常见原因之一。

而导致主变压器油中总烃含量不符合标准的原因又主要分为四类情况：第一类，出现接触不良情况；第二类，铁心出现多点接地情况；第三类，铁芯片之间出现短路情况，引起铁心过热；第四类，发生漏磁导致出现过热情况。

1.2解决措施若是出现漏磁发热情况，那么就容易导致螺栓平垫出现发热发黑状况，针对这一问题，应采用不锈钢螺丝，不锈钢螺丝具有不锈性和耐酸性的特点，能够有效防止螺栓平垫出现发热发黑状况。

若是情况紧急而现场缺乏不锈钢螺丝，则还应采取刮掉侧梁连接处和上下夹件处油漆的措施。

若是出现放电现象，应查明放电位置，而后利用绝缘胶布或绝缘纸将放电处包扎起来并用绝缘带进行固定，避免因为绝缘胶布或绝缘纸包扎不紧而出现而出现二次放电[1]。

2.主变压器瓦斯保护方面的问题及解决措施2.1瓦斯保护动作方面的问题2.1.1正确的瓦斯保护动作瓦斯保护是一种保护设施，在变压器中较为常见，而要想真正发挥瓦斯保护的效用就需要正确的瓦斯保护动作的支持。

220kv变压器常见故障分析及处理摘要：我国的电力行业近几年发展十分迅速，无论是用电的类型还是用电量都有了大幅度的增加，所以，电能的变压就变得十分重要了。

变压器是电能在传输过程中的中心设备，是为了保证电网能够安全运行的重要设施。

本文笔者将从220kv变压器的试验条件入手，对220kv变压器的故障处理进行详细的论述。

关键词：电力电网；变电器；高压试验；故障处理0、前言：随着科技的进步，人们的生活质量也获得了很大的提高，电能作为人们生活的日常能源也就受到了很大的关注，电能是否能够安全、稳定的运行，不仅关系着国民的生活质量，也关系着社会经济的发展。

变压器的功能就是让电网能够更加可靠、安全的运行，故而，在变压器的安装时要确定其运行时的安全性以及稳定性。

1、电力变压器高压试验的条件、方法及注意事项1.1高压试验的条件首先，要保证电力变压器的试验要在环境可控的条件下进行，因为电力变压器的试验结果受环境的影响较大，其材料性能也因受到环境的影响而对试验的最终结果产生影响，故而，一定要严格控制变压器试验的环境，试验的温度最好控制在-20O C到40O C之间为宜。

除了试验的温度要有一定的范围外，试验的湿度也要有一定的限制，只有将试验的湿度控制在85%以下，高压变压器的试验结果才不会因为湿度的干扰而变得不准确。

其次，要测量变压器的绝缘性能，但是粉尘、气体以及污垢都会对变压器的绝缘性能产生严重的影响，所以，试验人员要采取适当的手段来处理这些不良的因素。

再次，试验的安全性是整个变压器试验必须遵循的原则，故而，在变压器试验中要使用很多的保护电阻来用于保护变压器，这样就可以保证变压器始终工作在额定电压下，换句话说，变压器试验的电压一定要控制在一定的范围内才行。

最后，变压器在试验中也要保持良好的散热性。

1.2高压试验的方法首先要严格遵守电力变压器的接线原理图来进行引线的连接；然后要对引线的连接点进行仔细的检查，确定引线接触良好后，要检查调压器的数值是否归零；其次在电力变压器接通电源时，要根据电源指示来判断变压器是否应该接通电源；再次，在进行变压器试验时，变压器的升压要匀速进行，这就要求试验人员要时刻关注仪表的指示情况以及仪器的运行情况，缓慢的进行变压器试验；最后，在变压器试验完成后，还需要对变压器进行降压工作，流程是先断电源，后断引线，最后再对变压器进行放电工作。

220kV变电站主变压器故障原因及解决对策摘要：220kV变压器安全影响着整个电网的稳定。

但是在实际运行过程中，会受到各种因素的影响，变压器出现故障。

因此，本文首先分析变电站主变压器存在的问题和原因，接着提出了相应的解决对策。

关键词：220kV；故障；原因；处理在220kV变电站维护过程中，对维护技术要求比较高。

随着社会经济的发展，变电电气设备越来越先进，直接影响到了整个供电系统的安全运行和生产。

因此，本文结合实际情况，首先分析变电站主变压器存在的问题，接着分析影响原因，最后提出相应的解决对策。

一、变压器存在的问题在某地220kV变电站，在实际运行过程中，主变压器的弧线先去你接地外存在安全问题，其中4台主变电器35kV两侧的反馈路线是高能量的负荷性质。

电缆线路保护主要包括三段式的直流电路、低频率的减载器以及相应的报警装置组成。

在主变压器中线，消弧线圈补偿电流为37A，但是根据实际检测的结果，主变压器的护线圈流量补偿满足不了实际的要求，导致整个变电站主变压器存在安全问题。

对变电站的主变压器而言，中性点经过护线圈运行方式逐渐突显弊端，主要因为护线圈调整位置较小，不能适应当前变电站电流量和出线的规模。

如果出现单方接地故障时，就会扩大接地面积，导致主变电站中性的消弧全运行不能得到不长。

并且在出现故障以后，不能及时有效的发现故障点，增加维护的难度。

二、220kV变电站主变压器出现故障原因在220kV变电站主变压器运行过程中，会受到多方面因素的影响，导致主变压器出现各种异常情况，影响了整个变电站的正常运行，增加了电气设备的安全隐患。

下面就针对变压器出现故障的原因展开论述。

（一）声音出现异常在正常运行的状态下，变压器会发出嗡嗡的声音，但是如果出现其他不正常的声音，或者嗡嗡声音不均匀，就可能表面变压器出现了故障。

在不同情况下，变压器出现故障也是不同的。

比如变压器在运行过程中，出现叮当的声音，可能因为散热器螺栓松动的结果，或者载调压机构连杆产生的振动结果。

220 kV变电站变压器运行和继电保护措施建议简析发布时间：2021-06-01T05:33:13.163Z 来源：《中国电业》（发电）》2021年第4期作者：倪炬清[导读] 电力是国家之根本，随着我国国际地位的不断提高，高科技产品广泛生产和普及，使国家电网对用户需求有了全新的审视。

云南电网有限责任公司大理供电局云南大理 671000摘要:电力是国家之根本，随着我国国际地位的不断提高，高科技产品广泛生产和普及，使国家电网对用户需求有了全新的审视。

变压器作为电力系统中的关键设备，具有对整体输电电压做出控制和调整的作用。

而继电保护是对电力系统中发生的故障和异常状况进行检测，从而发出报警信号，或直接把故障部分隔离、切除的一种重要措施。

无论哪一部分都对国家电网能高效、安全运行有着至关重要的作用。

本文针对220kV变电站变压器和继电保护措施进行探讨，供相关人士参考。

关键词∶国家电网；继电保护；安全运行；220kV变电站变压器引言国家电网建设是我国经济结构的重要组成成分，对社会经济的推动以及人民生活水平提高，都做出了着卓越的贡献。

在电力系统正常运维中，变压器是电力系统变电站结构方面中重要的电力设备，其工作的安全性和高效性，根本上影响着整个变电站电力系统运行的安全性和高效性。

故而，对于电力系统中变电站的变压器设备采取继电保护措施，就需要从继电保护的方面着手。

一般情况下，在进行电压系统中变电站的运行保护过程中，不仅需要精湛的供电技术，还要消除外在环境对变电站供电过程的干扰，保障电力系统顺利运转，促进电力系统高质量发展。

一、220kV变电站变压器及继电保护分析(一)220kV变电站变压器运行情况概述变电器的主要功能有∶电压变换、电流变换、阻抗变换、隔离、稳压(磁饱和变压器)等。

它的组成部分∶磁芯和线圈，线圈有两个或两个以上的绕组，其中接电源的绕组叫初级线圈，其余的绕组叫次级线圈。

工作原理∶变压器是变换交流电压、交变电流和阻抗的器件，当初级线圈中通有交流电流时，磁芯中便产生交流磁通，使次级线圈中感应出电压。

基于220KV变电站主变故障分析处理方法发表时间：2016-03-01T17:07:19.023Z 来源：《电力设备》2015年8期供稿作者：蔺红霞[导读] 国网山西省电力公司晋城供电公司 220kV变电站在城市电力网中的地位很重要，而主变是变电站中最重要的变压器。

（国网山西省电力公司晋城供电公司 048000）摘要：220kV变电站在城市电力网中的地位很重要，而主变是变电站中最重要的变压器。

为了保障城市供电的可靠性，需要对主变故障作出及时准确的诊断和处理，以避免故障影响范围扩大。

本文针对主变常见故障的类型、原因及诊断、处理方法进行了阐述，并结合实例进行了分析。

关键词：变压器；故障诊断；故障处理；220kV变电站220kV变电站是城市电力网中的重要变电站，随着城市用电负荷的不断增加，很多220kV变电站已设在城市中心区域。

主变是变电站中的总降压变压器，容量大，保护水平高，然而变压器运行过程中受到各种因素的影响难免会发生故障，一旦处理不及时演变为事故，则会对城市供电造成较大影响，所以主变故障的正确诊断与处理是变电站运行维护工作中非常重要的内容。

鉴此，本文针对220kV变电站主变常见故障的诊断与处理进行了分析和探讨。

1.主变常见故障与原因分析1.1故障类型变压器故障一般可分为一类故障和二类故障，前者是变压器运行中出现的必须经过停电检修才能消除的故障；后者是在计划检修或预防性试验时发现的可继续运行到检修期再处理的故障。

一类故障应从变压器设计、制造、安装、运行维护等方面查找原因并进行改善，二类故障应通过加强监测与维护，避免故障恶化。

按照变压器故障现象区分，可分为过热故障、声音故障、绝缘故障、短路故障等几种类型。

如果按照变压器故障部位划分，有绕组故障、铁芯故障、分接开关与套管故障、散热器与油箱故障以及变压器油质劣化或渗漏故障等类型。

按照变压器回路分类，分为油路故障、电路故障和磁路故障等类型。

1.2故障原因电力变压器结构比较复杂，发生故障的原因也往往较为复杂，不容易一下判明故障类型和原因，从而影响了故障及时排除。

220kV变压器故障类型和检修方法分析发表时间：2019-09-18T16:31:59.777Z 来源：《电力设备》2019年第7期作者：王磊[导读] 摘要：电力变压器是电力网络系统中电能在能量转换、配送传输过程中的核心环节，对我国的国民经济发展以及人们的生活质量保障都有着极其重要的影响和作用。

（国网山西省电力公司运城供电公司山西运城 044000）摘要：电力变压器是电力网络系统中电能在能量转换、配送传输过程中的核心环节，对我国的国民经济发展以及人们的生活质量保障都有着极其重要的影响和作用。

变压器是当前电力网络系统中最为关键和重要的电力设备之一，它的运行安全性是确保电网运行不出现重大事故的首要防御措施和环节，因此，必须要加强对电力变压器的运行管理和控制工作，尽可能的减少和避免它在运行过程中出现故障。

关键词：220kV变压器；故障类型；检修方法本文就220kV变压器在运行过程中存在的故障问题进行简单的分析和讨论，并就如何加强220kV变压器运行的稳定性和安全性提出自己的建议和看法，从而更好的促进和提高变压器的安全、正常运行，进而确保整个电力系统行业的高效、快速、平稳发展。

1 220kV变压器的常见故障1）由雷击引起的故障变压器是电力网络系统中负责电能转换的主要设备，因此，它对雷电的干扰影响反映强烈。

在夏季，当发生雷雨天气时，受到雷电的影响很容易发生雷击事件。

例如，当雷电恰好击中了户外构架设备或者是线路时，就会使强大的电流流入地网内，倘若二次设备电缆屏蔽层在不同的接地点位置接地，就会因为地网电阻的产生造成电缆屏蔽层在瞬间形成电流，这样更容易导致变压器遭受到干扰，严重的甚至会造成设备的破坏。

2）由线路问题引起的故障（1）短路故障引起的变压器故障。

当外部线路中出现过电压时，就有可能造成相联设备的外部跨接导线以及部分绝缘体等被击穿的现象，从而引起变压器的运行短路故障。

（2）导线断路引起的变压器故障。

当电力线路的导线由于出现破损、断裂等情况，而导致的供配电回路出现不同时，会在线路中产生巨大的电弧，从而导致导线因剧烈发热或引发的严重爆炸火灾事故，进而引起的变压器的损坏、断路或烧毁故障。
