变电所主变压器台数与容量选择摘要：变电站的设计必须贯彻党的有关原则和政策。
不断总结设计实践经验。
在保证安全运行和经济合理的条件下，努力简化布线，紧凑布局，逐步提高自动化水平，并积极谨慎慎蘑地采用新技术。
关键词：变电所；主变压器；台数与容量；一般情况下，车间变电所会布置一台变压器，但是对于一些容量比较大、负荷较为集中的变电所，可以布置两台以上的变压器。
一、确定主变压器1.供电电压的条件要求。
使用线路阻抗为0．38Ω／km、长度为300m的10KV降压变电所电缆来进行受电。
（1）按照200MVA容量计算工程总降压变电所10KV母线上的短路容量。
（2）工厂总降压变电所10KV限流保护设备的整定时间为2s（3）变电所负功率因素最最小值不应小于0．9。
2.变压器的选择。
由于本工厂属于二级负荷，通过对计算出的功率因素，然后参考主变压器选取的原则，在保证供电安全的基础上，为了最大限度的节省运营成本，决定使用两台变压器布置在车间，并保证一次补偿容量为650．1kV·A，考虑到15％余量后的总容量为S30＝（1＋15％）×650．1＝747．6KV．A，计算出变压器的容量大小为SN．T＝（0．6～0．7）S30＝（448～523）KV．A，最终确定变压器的额定容量为500KV，按照不同的冷却方式可以将变压器分为：干式、油浸式、蒸发冷却式三类，其中蒸发冷却式变压器对自然环境有害，因此不予考虑。
结合相关规定要求以及本工程施工任务书的要求，本变电所是室内安装的，综合考虑后，使用干式变压器。
二、主变压器容量的选择1.变电站主变压器容量应根据地区供电条件、负荷性质、运行方式和用电容量等条件进行综合考虑。
总的来说，对主变压器容量大小的选择，取决于区域负荷的现状和增长速度、上一级电网提供负载的能力、与之相连接的配电装置技术和性能指标，取决于负荷本身的性质和对供电可靠性要求的高低等因素。
2.主变压器额定容量应能满足供电区域内用电负荷的需要，即满足全部用电设备总负荷的需要，以便投入运行后能常年经济运行，避免变压器长期处于过负荷状态运行。

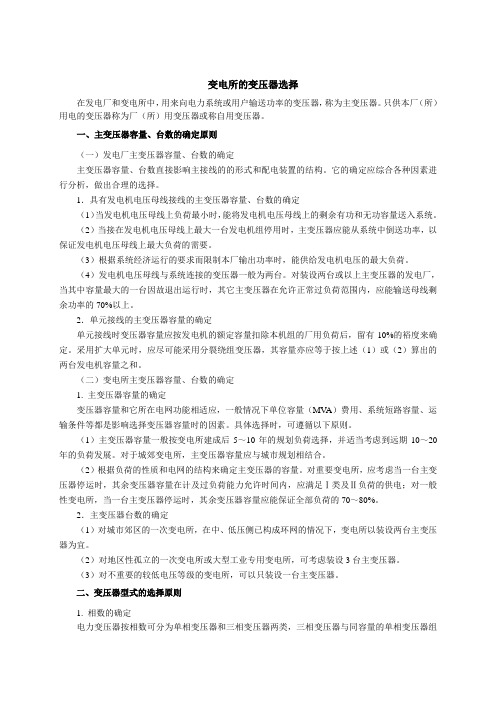

变电所的变压器选择在发电厂和变电所中，用来向电力系统或用户输送功率的变压器，称为主变压器。
只供本厂（所）用电的变压器称为厂（所）用变压器或称自用变压器。
一、主变压器容量、台数的确定原则（一）发电厂主变压器容量、台数的确定主变压器容量、台数直接影响主接线的的形式和配电装置的结构。
它的确定应综合各种因素进行分析，做出合理的选择。
1．具有发电机电压母线接线的主变压器容量、台数的确定（1）当发电机电压母线上负荷最小时，能将发电机电压母线上的剩余有功和无功容量送入系统。
（2）当接在发电机电压母线上最大一台发电机组停用时，主变压器应能从系统中倒送功率，以保证发电机电压母线上最大负荷的需要。
（3）根据系统经济运行的要求而限制本厂输出功率时，能供给发电机电压的最大负荷。
（4）发电机电压母线与系统连接的变压器一般为两台。
对装设两台或以上主变压器的发电厂，当其中容量最大的一台因故退出运行时，其它主变压器在允许正常过负荷范围内，应能输送母线剩余功率的70%以上。
2．单元接线的主变压器容量的确定单元接线时变压器容量应按发电机的额定容量扣除本机组的厂用负荷后，留有10%的裕度来确定。
采用扩大单元时，应尽可能采用分裂绕组变压器，其容量亦应等于按上述（1）或（2）算出的两台发电机容量之和。
（二）变电所主变压器容量、台数的确定1. 主变压器容量的确定变压器容量和它所在电网功能相适应，一般情况下单位容量（MV A）费用、系统短路容量、运输条件等都是影响选择变压器容量时的因素。
具体选择时，可遵循以下原则。
（1）主变压器容量一般按变电所建成后5～10年的规划负荷选择，并适当考虑到远期10～20年的负荷发展。
对于城郊变电所，主变压器容量应与城市规划相结合。
（2）根据负荷的性质和电网的结构来确定主变压器的容量。
对重要变电所，应考虑当一台主变压器停运时，其余变压器容量在计及过负荷能力允许时间内，应满足Ⅰ类及Ⅱ负荷的供电；对一般性变电所，当一台主变压器停运时，其余变压器容量应能保证全部负荷的70～80%。
110KV变电站主变压器及主接线方式选择-精选文档110KV变电站主变压器及主接线方式选择引言：在城网和农网建设及改造发展计划的推动下，110KV 变电站的建设得到了快速发展。
在110KV变电站设计中，主变的选择和接线方式的选择是其中比较重要的技术环节，对于110KV 变电站主变和接线方式如何进行选择，是110KV变电站设计中需要研究的一个重要课题。
一、主变压器的选择在变电站中，主变压器的台数和容量，应根据地区供电条件、负荷性质、用电容量和运行方式等条件综合考虑确定。
在有一、二级负荷的变电站中宜装设两台主变压器，当技术经济比较合理时，可装设两台以上主变压器。
装有两台及以上主变压器的变电站，当断开一台时，其余主变压器的容量不应小于60%的全部负荷，并应保证用户的一、二级负荷。
具有三种电压的变电站，如通过主变压器各侧线圈的功率均达到该变压器容量的15%以上，主变压器宜采用三线圈变压器。
主变压器台数和容量直接影响主接线的形式和配电装置的结构。
1）主变容量的确定。
主变压器容量应根据5-10年的发展规划进行。
根据城市规划、负荷性质、电网结构等综合考虑确定其容量。
对重要变动站，应考虑当一台主变压器停运时，其余变压器容量在计算过负荷能力允许时间内，应满足Ⅰ类及Ⅱ类负荷的供电。
例如：某变电站设计负荷情况：主要为一、二级负荷35KV侧：最大36MVA，最小25MVA，功率因数cosΦ=0.85，Tmax=5000小时10KV侧：最大25MVA，最小16MVA，功率因数cosΦ=0.85，Tmax=3500小时变电所110KV侧的功率因数为0.9，所用电率0.9%主变容量选择计算为：每年的有效小时数是：365*24=8760 次级负荷数是：【（36/0.85+25/0.85）*5000/8760】/0.9*0.9=51MVA故而建议选用容量为53MVA的主变压器作为主变比较合适。
2）变压器台数的选择：主变压器台数的确定原则是为了保证供电的可靠性。
变电所主变压器台数和容量及主接线方案的选择
首先，主变压器台数和容量的选择是根据变电所的负荷需求来确定的。
主变压器是变电所的核心设备，负责将输送至变电所的高电压电能转换为
低电压电能供给用户使用。
台数和容量的选择要考虑变电所的负荷需求、
可靠性要求以及节能与经济性。
一般来说，根据变电所的负荷预测和负荷
增长率，可以确定主变压器的台数。
在主变压器容量的选择上，要综合考
虑负荷的稳定性、峰值负荷和备用容量等因素，确保供电可靠性和运行经
济性。
在主接线方案的选择上，需要考虑变电所的布局、负荷分布和供电方
式等因素。
主接线方案是指变电所输电线路与主变压器之间的连接方式，
主要分为直接进线和环网进线两种方案。
直接进线是将输电线路直接与主
变压器相连接，具有结构简单、输电容量大、操作方便等优点，但也存在
单点故障、供电可靠性较低的问题。
环网进线则是将多条输电线路形成环
网与主变压器相连接，具有冗余性好、供电可靠性高的特点。
选择主接线
方案要根据变电所的具体情况综合考虑。
对于主变压器容量较大的变电所，可以采用多台主变压器并联的方式
实现容量的可调节性和备用性。
主变压器并联可以实现负荷平衡、传输容
量提高和可靠性增加等优势，但在设计和运行上也需要考虑并联主变压器
的协调性和保护措施。
总之，变电所主变压器台数和容量及主接线方案的选择是电力系统设
计中的重要环节，需要综合考虑负荷需求、负荷预测、供电可靠性、经济性、运行可调节性等多方面因素，确保变电所的高效运行和电力供应质量。
变电站电气主接线设计及主变压器的选择摘要：电气主接线是变电站电气设计的重要内容，电气主接线的使用能够提高整个变电站里面的系统灵活可靠性，根据变电站的实际情况和未来的发展，选择最适合当前情况的电气主接线设计方案，才能给变电站的供电运行带来帮助，真正满足对供电的质量的需求。
基于此，本文主要分析了变电站电气主接线设计及主变压器的选择。
关键词：电力系统；变电站；电气主接线设计引言变电站在前期设计期间，应注重线路整体的便捷程度，并考虑投入使用后一旦出现异常情况应如何处理。
通过合理调整设计，选用更为合理的接线方案以及电气装置，使相关企业能够平稳运行。
1变电站中电气主接线基本要求1.1供电可靠要想保证电力生产的安全性和可靠性，首先需要保证的就是电气主接线。
在判断电气主接线的时候可以通过以下标准来进行判断其供电的可靠性：在检修断路器损坏的时候不会影响供电系统的运行；在母线发生故障的时候不影响用户的用电使用；尽量保证变电站在工作的时候能够正常使用，不出现故障。
1.2运行灵活电气主接线在设计时以工作方式为主，同时在设计的时候还需要给以后的检修提供方便。
在调度运行的时候能够灵活切除变压器和接入线路，这样就能早日实行变电站无人看守的状态[1]。
1.3经济节约在进行电气主接线设计的时候要做到合理、实惠的要求，要想做到这两点，需要在设计的时候有一个清晰的思路，这样做的目的是最大限度地减少成本。
2变电站电气主接线设计的类型变电器电气主接线在电力系统中非常重要。
电气主接线设计对电力生产运行的影响非常大，能够决定整个电力系统的正常运行，还能影响电气设备的选择和配电设备的使用。
在变电站进行改造的时候首先需要根据标准和要求进行设计，这样才能减少影响，在设计的时候还需要分析整个变电站的经济和技术等方面工作，这样才能最终选择最合适的方案。
2.1单母线接线单母线接线的主要特点就是接线的时候会使用非常少的设备，同时在操作和维修上都非常简单，整体接线的结构也简单清晰，缺点就是操作的时候可靠性和灵活性差。
变电所主变压器台数和容量及主接线方案的选择
变电所是电力系统中的一种设施，其主要功能是将高电压电力转换为低电压电力，方便输送和分配。
其中，主变压器是变电所的核心设备之一，其作用是实现变电站的电压变换和保障电力系统的稳定运行。
本文将探讨变电所主变压器台数和容量以及主接线方案的选择。
变电所主变压器的台数和容量是根据电力系统的负荷情况和运行要求确定的。
一般来说，变电所的主变压器容量应该满足系统负荷的需要，同时需要留有一定的备用容量，以应对突发负荷变化和主变压器的维修保养等情况。
1. 台数选择
变电所主变压器的台数选择应该遵循经济、可靠、安全和稳定的原则。
一般来说，同一变电所的主变压器数量不宜过多，因为多台主变压器将增加变电所的投资成本、维修难度和运行的复杂程度，同时也会增加变电所的占地面积。
2. 容量选择
二、主接线方案的选择
1. 单主变压器接线方案
单主变压器接线方案是指变电所只有一台主变压器的情况下，变电站的所有负荷都通过该主变压器进行电压变换。
这种接线方案结构简单，投资成本低，但可靠性较差。
因为如果主变压器出现故障，整个变电所将会停电。
总之，变电所主变压器台数和容量以及主接线方案的选择应该根据电力系统的负荷情况和运行要求来确定，遵循经济、可靠、安全和稳定的原则，以保障电力系统的稳定运行。
变电所变压器台数和容量的选择1 变压器的选择原则电力变压器是供电系统中的关键设备，其主要功能是升压或降压以利于电能的合理输送、分配和使用，对变电所主接线的形式及其可靠性与经济性有着重要影响。
所以，正确合理地选择变压器的类型、台数和容量，是对接下来主接线设计的一个主要前题。
选择时必须遵照有关国家规范标准，因地制宜，结合实际情况，合理选择，并应优先选用技术先进、高效节能、免维护的新产品，并优先选用技术先进的产品。
2 变压器类型的选择电力变压器类型的选择是指确定变压器的相数、调压方式、绕组形式、绝缘及冷却方式、联结组别等。
变压器按相数分，有单相和三相两种。
用户变电所一般采用三相变压器。
变压器按调压方式分，有无载调压和有载调压两种。
10kV配电变压器一般采用无载调压方式。
变压器按绕组形式分，有双绕组变压器、三绕组变压器和自耦变压器等。
用户供电系统大多采用双绕组变压器。
变压器按绝缘及冷却方式分，有油浸式、干式和充气式（SF6）等。
10kV配电变压器有Yyn0和Dyn11两种常见联结组。
由于Dyn11联结组变压器具有低压侧单相接地短路电流大，具有利于故障切除、承受单相不平衡负荷的负载能力强和高压侧三角形接线有利于抑制零序谐波电流注入电网等优点，从而在TN及TT系统接地形式的低压电网中得到越来越广泛的应用。
由上面分析得出选择变压器的类型为油浸式、无载调压、双绕组、Dyn11联结组。
3 变压器台数的选择变压器的台数一般根据负荷等级、用电容量和经济运行等条件综合考虑确定。
《10kV及以下变电所设计规范GB50053－94》中规定，当符合以下条件之一时，宜装设两台及两台以上的变压器：⑴有大量一级或二级负荷；⑵季节性负荷变化较大；⑶集中负荷容量较大。
结合本厂的情况，考虑到二级重要负荷的供电安全可靠，故选择两台主变压器。
4 变压器容量的选择变压器的容量N.T S 首先应保证在计算负荷S30下变压器能长期可靠运行。
对有两台变压器的变电所，通常采用等容量的变压器，每台容量应同时满足以下两个条件：满足总计算负荷70%的需要，即 N.T S ≈0.730S ； 式（1）满足全部一、二级负荷30()S I+II 的需要，即N.T S ≥30()S I+II 式（2）条件①是考虑到两台变压器运行时，每台变压器各承受总计算负荷的50%，负载率约为0.7，此时变压器效率较高。
变电站电气主接线设计及主变压器的选择摘要: 变电站的电气主接线是保证电压稳定输出的关键之一，该设备能够通过相应的接线保持供电质量，将零散的供电区连接在一起。
变电站电气主接线设计作为电力系统设计中的重要环节，其设计是否经济、合理，直接关系到电力系统能否正常运行。
本文就变电站电气主接线设计及主变压器的选择进行了分析。
关键词：变电站；电气；主接线设计；主变压器引言为了增强供电系统的灵活性和安全性，电力技术人员就需要对电气主接线、配电零部件、变压零部件做出相应的调整，安装专业的报警系统和自主修复系统，减少不必要的损失。
同时，技术人员还可以借助相关计算机技术实现电力控制自动化，从而在保持电力输送稳定的状况下，推动电力事业的发展。
1变电站电气主接线的设计原则1.1可靠性可靠性原则是保证生产生活基础供电质量的关键原则之一，在设计主接线时保持该线的可靠性可以在很大程度上减少断电带来的经济损失等问题，因此，为了保证可靠性原则的实施稳定性，相关技术人员就需要在检修的过程中尽可能的避开用电高峰期，在母线故障时尽快制定出二号供电方案，并尽可能的保证二级负荷的使用能力。
1.2适应性由于我国电力企业的供电范围较大，经济发展程度、供电难易程度在各个地区中都有着不一样的展示，因此，技术人员在对主接线进行设计时就需要考虑到该线的适应性，从而保证电力传输的稳定。
适应性主要体现在电力变压的灵活度、检修过程的方便性、扩大范围的保证性这三点。
1.3可操控性由于我国居民居住面积较大，对于一些面积比较大、环境影响性比较高的地区而言，智能性的操控系统能够保证电力输送的高效性。
因此，相关技术人员就需要对主接线的智能操控性做出相关调整，在主接线上安装电力控制专用智能化设备，实现电力输送一键化控制。
从而减少人工调控的成本和时间，提升电力运输和调控的效率。
2变电站电气主接线设计2.1电压侧接线主变压器一直是变电站运行过程中的核心装置，技术人员需要根据变电站规模的大小来合理设计主变压器的数量，电压侧的接线方式主要可以分为三种形式: 单母线与单母线分段接线、单元接线方式和扩大单元接线方式。
主变压器容量的选择2.1主变压器的选择主变压器是主接线的中心环节，其台数、容量和型式的初步选择是构成各种主接线的基础，并对发电厂和变电所的技术经济性有很大影响。
2.1.1主变容台数的选择（1）对大城市郊区的一次变，在中、低压侧构成环网情况下，装两台主变为宜。
（2）对地区性孤立的一次变或大型的工业专用变电所，设计时应考虑装三台的可能性。
（3）对规划只装两台主变的变电所，其主变基础宜大于变压器容量的1-2级设计，以便负荷发展时更换主变。
变压器的容量、台数直接影响到变电站的电气主接线形式和配电装置的结构。
它的确定除了依据传递容量基本原始资料外，还要根据电力系统5—10年的远景发展计划，输送功率的大小、馈线回路数、电压等级以及接入电力系统中的紧密程度等因素，进行综合分析与合理的选择。
（4）在有一级，二级负荷的变电站中，应该装设两台主变电压器。
当技术经济比较合理时主变压器的台数也可以多于两台。
如果变电站可由中、低压侧电力网中取得足够能量的备用电源时，可以装设一台主变压器。
（5）装设两台及其以上主变压器的变电站中，当断开一台时，其余主变压器的容量应保证用户一级负荷和部分二级负荷（一般不应小于主变压器容量的60%）。
具有三种电压等级的变电站中，如果通过主变压器各侧绕组的功率均达到主变压器容量的15%时，主变电压器宜采用三绕组变压器。
2.1.2主变容量选择根据“35～110KV变电所设计规范”主要变压器的台数和容量，应根据地区供电条件、负荷性质、用电容量和运行方式等条件综合考虑确定。
在有一、二级负荷变电所中宜装设两台主变压器，当技术经济比较合理时，可装设两台以上主变压器。
装有两台及以上主变压器的变电所，当断开一台时，其余主变压器的容量不应小于60％的全部负荷，并应保证用户的一、二级负荷。
具有三种电压的变电所，如通过主变压器各侧线圈的功率均达到该变压器的15％以上，主要变压器宜采用三线圈变压器。
由于我国电力不足、缺电严重、电网电压波动较大。

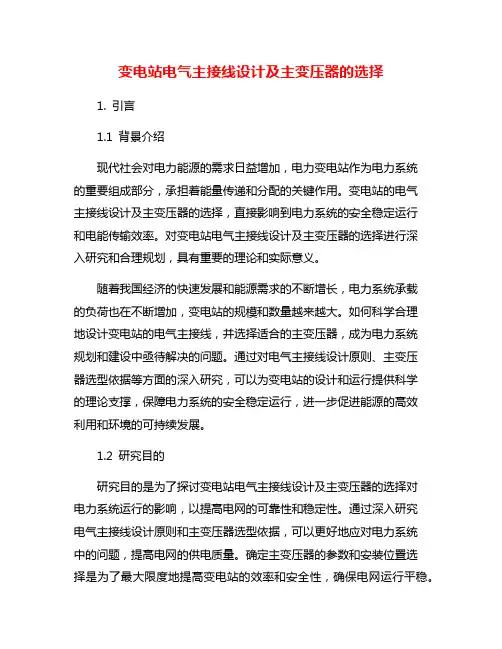

变电站电气主接线设计及主变压器的选择1. 引言1.1 背景介绍现代社会对电力能源的需求日益增加，电力变电站作为电力系统的重要组成部分，承担着能量传递和分配的关键作用。
变电站的电气主接线设计及主变压器的选择，直接影响到电力系统的安全稳定运行和电能传输效率。
对变电站电气主接线设计及主变压器的选择进行深入研究和合理规划，具有重要的理论和实际意义。
随着我国经济的快速发展和能源需求的不断增长，电力系统承载的负荷也在不断增加，变电站的规模和数量越来越大。
如何科学合理地设计变电站的电气主接线，并选择适合的主变压器，成为电力系统规划和建设中亟待解决的问题。
通过对电气主接线设计原则、主变压器选型依据等方面的深入研究，可以为变电站的设计和运行提供科学的理论支撑，保障电力系统的安全稳定运行，进一步促进能源的高效利用和环境的可持续发展。
1.2 研究目的研究目的是为了探讨变电站电气主接线设计及主变压器的选择对电力系统运行的影响，以提高电网的可靠性和稳定性。
通过深入研究电气主接线设计原则和主变压器选型依据，可以更好地应对电力系统中的问题，提高电网的供电质量。
确定主变压器的参数和安装位置选择是为了最大限度地提高变电站的效率和安全性，确保电网运行平稳。
变电站电气主接线设计的注意事项也将在本文中得到详细探讨，以帮助工程师们更好地制定和实施电气主接线设计方案。
本研究旨在为电力系统工程师提供相关技术支持，促进电力系统的可持续发展和提升。
1.3 意义电气主接线设计及主变压器的选择在变电站建设中是至关重要的环节，其意义主要体现在以下几个方面：1. 保障供电可靠性：电气主接线设计的合理性直接影响着电网的运行稳定性和可靠性。
合理设计的电气主接线可以有效减少供电中断和故障发生的概率，保障用户的用电需求，维护电网安全运行。
2. 提高电网运行效率：主变压器作为电网重要的设备之一，在变电站电气主接线设计中扮演着至关重要的角色。
通过科学合理的主变压器选型和参数确定，可以提高电网的运行效率，降低能源损耗，并有效提升电网输电能力。
三、变电所主变压器及主接线方案的选择3.1变电所主变压器台数的选择变压器台数应根据负荷特点和经济运行进行选择。
当符合下列条件之一时，宜装设两台及以上变压器：有大量一级或二级负荷；季节性负荷变化较大；集中负荷较大。
结合本厂的情况，考虑到二级重要负荷的供电安全可靠，故选择两台主变压器。
3.2变电所主变压器容量选择。
每台变压器的容量N T S ⋅应同时满足以下两个条件：1） 任一台变压器单独运行时，宜满足：30(0.6~0.7)N T S S ⋅=⋅2） 任一台变压器单独运行时，应满足：30(111)N T S S ⋅+≥，即满足全部一、二级负荷需求。
代入数据可得：N T S ⋅=（0.6~0.7）×1169.03=（701.42~818.32）kV A ⋅。
又考虑到本厂的气象资料（年平均气温为20C o ），所选变压器的实际容量：(10.08)920N T NT S S KVA ⋅=-⋅=实也满足使用要求，同时又考虑到未来5~10年的负荷发展，初步取N T S ⋅=1000kV A ⋅ 。
考虑到安全性和可靠性的问题，确定变压器为SC3系列箱型干式变压器。
型号：SC3-1000/10 ，其主要技术指标如下表所示：（附：参考尺寸（mm ）：长：1760宽：1025高：1655 重量（kg ）：3410）3.3电气主接线的概念发电厂、变电所的一次接线是由直接用来生产、汇聚、变换、传输和分配电能的一次设备的一次设备构成的，通常又称为电气主接线。
主接线代表了发电厂（变电所）电气部分的主体结构，是电力系统网络结构的重要组成部分。
它对电气设备选择、配电装置布置、继电保护与自动装置的配置起着决定性的作用，也将直接影响系统运行的可靠性、灵活性、经济性。
因此，主接线必须综合考虑各方面因素，经技术经济比较后方可确定出正确、合理的设计方案。
3.4电气主接线设计需要考虑的问题在进行变电站电气接线设计时，需要重点考虑以下一些问题：（1）需要考虑变电所在电力系统中的位置，变电所在电力系统中的地位和作用是决定电气主接线的主要因素。
变电所是枢纽变电所、地区变电所、终端变电所、企业变电所、还是分支变电所，由于它们在电力系统中的地位和作用不同，对其电气主接线的可靠性、灵活性和经济性的要求了也不同。
（2）要考虑近远期的发展规模，变电所电气主接线的设计，应根据5到10年电力发展规划进行。
根据负荷的大小、分布、增长速度、根据地区网络情况和潮流分布，分析各种可能的运行方式，来确定电气主接线的形式以及连接电源灵数和出线回数。
（3）考虑负荷的重要性分级和出线回数多少对电气主接线的影响，对一级负荷，必需有两个独立电源供电，且当一个电源失去后，应保证全部一级负荷不间断供电，且当一个电源失去后，应保证大部分二级负荷供电。
（4）考虑主变台数对电气主接线的影响，变电所主变的台数对电气主接线的选择将产生直接的影响，传输容量不同，对主接线的可靠性，灵敏性的要求也不同。
（5）考虑备用容量的有无和大小对电气主接线的影响，发、送、变的备用容量是为了保证可靠的供电，适应负荷突增、设备检修、故障停运情况下的应急要求。
电气主接线的设计要根据备用容量的有无有所不同，例如，当断路器或母线检修时，是否允许线路、变压器停运；当线路故障时允许切除线路、变压器的数量等，都直接影响着电气主接线的形式。
3.5主接线方案的选择3.5.1 电气主接线设计的基本要求电气主接线应满足以下基本要求：a具有一定的灵活性主接线在力求简单、明了、操作方便的同时，也要求有一定的灵活性，以适应系统不同运行方式的要求。
1) 调度时，应可以灵活的投入和切除发电机、变压器和线路，调配电源和负荷，满足系统在事故运行方式、检修运行方式以及特殊运行方式下的系统调度要求。
2) 检修时，可以方便的停运断路器、母线及其继电保护设备，进行安全检修而不致影响电力网的运行和对用户的用电。
3) 扩建时，可以容易的从初期接线过渡到最终接线。
在不影响连续供电或停电时间最短的情况下，投入新装机组、变压器或线路而不互相干扰，并且对一次和二次部分的改建工作量最小。
b操作应尽可能简单、方便主接线应简单清晰、操作方便，尽可能使操作步骤简单，便于运行人员掌握。
复杂的接线不仅不便于操作，还往往会造成运行人员的误操作而发生事故。
但接线过于简单，可能又不能满足运行方式的需要，而且也会给运行造成不便或造成不必要的停电。
c可靠性供电可靠性是电力生产和分配的首要任务，保证供电可靠性是电气主接线最基本的要求。
分析和研究主接线可靠性通常应从以下几方面综合考虑：（1)变电站在电力系统中的地位和作用变电站都是电力系统的重要组成部分，其可靠性应与系统相适应。
例如：对一个中小型变电站的主接线就毋须要求过高的可靠性，也就没有必要采取太复杂的接线形式；而对于一个大型发电厂或超高压变电站，由于它们在电力系统中的地位很重要，供电容量大、范围广，发生事故可能使系统稳定运行遭破坏，甚至瓦解，造成巨大损失。
因此，其主接线应采取供电可靠性高的接线形式。
（2)变电站的运行方式及负荷性质电能的特点是：发电、变电、输电和用电同时完成。
而负荷的性质按其重要性又有Ⅰ类、Ⅱ类和Ⅲ类之分。
因此，根据发电厂的运行方式和负荷的要求，进行具体分析，以满足必要的供电可靠性。
（3）断路器检修时是否会影响对用户的供电。
（4）设备和线路故障或检修时，停电线路的多少和停电时间的长短，以及能否保证对重要用户的供电。
d 经济主接线在保证安全可靠、操作灵活方便的基础上，还应使投资和年运行费用小，占地面积最少，使其尽地发挥经济效益。
一般应当从以下几方面考虑：1)投资小：主接线应简单清晰，以节约开关电器数量，降低投资；要适当采用限制断路电流的措施，以便选用价廉的电器；二次控制与保护方式不应过于复杂，以利于运行和节约二次设备的投资。
2)占地面积少：主接线要为配电装置布置创造节约土地的条件，尽可能使占地面积减少。
3)电能损耗少：在发电厂或变电站中，正常运行时，电能损耗主要来自变压器，应经济合理地选择变压器的型式、容量和台数，尽量避免两次变压而增加电能损耗。
e 扩建的可能性由于近年来，我国的经济建设高速发展，各地区的电力负荷的需求近年来增加的很快，尤其是江苏省沿江地区，电力需求增长很快。
而本课题要设计的变电站正好处于该地区，因此，在选择主接线时，要充分考虑到具有扩建的可能性，并且预留出合适的扩建空间。
3.5.2电气主接线的基本形式主接线的总体分类：a 单母线接线母线起汇集和分配电能的作用。
每一条进出线回路都组成一个接线单元，每个接线单元都与母线相连，可分为：1)接线方法及工作要求，见图1。
⑴主母线的作用⑵开关电器的配置线路有反馈电可能或为架空配电线应装设QS⑶操作程序“先通后断”原则合：QF QS QS L B →→；分：B L QS QS QF →→。
2)特点⑴优点：简单、经济。
①接线简单（设备少）、清晰、明了；②布置、安装简单，配电装置建造费用低；③断路器与隔离开关间易实现可靠的防误闭锁，操作安全、方便，母线故障的几率低；④易扩建和采用成套式配电装置。
⑵缺点：不够灵活可靠。
①主母线、母隔故障或检修，全厂停电；②任一回路断路器检修，该回路停电。
L4图1单母线b双母线接线1、不分段的双母线1）接线方法及运行方式见图2。
2)特点：⑴可轮流检修母线而不影响正常供电⑵检修任一母线侧隔离开关时，只影响该回路供电⑶工作母线发生故障后，所有回路短时停电并能迅速恢复供电⑷可利用母联断路器代替引出线断路器工作⑸便于扩建⑹由于双母线接线的设备较多，配电装置复杂，运行中需要用隔离开关切换电路，容易引起误操作；同时投资和占地面积也较大。
6～10kV配电装置出线回路数目为6回及以上时，可采用单母线分段接线。
而双母线接线一般用于引出线和电源较多，输送和穿越功率较大，要求可靠性和灵活性较高的场合。
110kV终端变电站的10 kV部分一般采用单母线分段，互为备用。
由课题所给条件进行综合分析：对图1和图1所示的方案Ⅰ、Ⅱ综合比较，见表1表1主接线方案比较经过综合比较方案Ⅰ在经济性上比方案Ⅱ好，且调度和灵活性也可以保证供电的可靠性。
所以选用方案Ⅰ。
七、变电所二次回路方案选择及继电保护的整定7.1二次回路方案选择7.1.1二次回路电源选择二次回路操作电源有直流电源，交流电源之分。
蓄电池组供电的直流操作电源带有腐蚀性，并且有爆炸危险；由整流装置供电的直流操作电源安全性高，但是经济性差。
考虑到交流操作电源可使二次回路大大简化，投资大大减少，且工作可靠，维护方便。
这里采用交流操作电源。
7.1.2高压断路器的控制和信号回路高压断路器的控制回路取决于操作机构的形式和操作电源的类别。
结合上面设备的选择和电源选择，采用弹簧操作机构的断路器控制和信号回路。
7.1.3电测量仪表与绝缘监视装置这里根据GBJ63-1990的规范要求选用合适的电测量仪表并配用相应绝缘监视装置。
a)10KV电源进线上：电能计量柜装设有功电能表和无功电能表；为了解负荷电流，装设电流表一只。
b) 变电所每段母线上：装设电压表测量电压并装设绝缘检测装置。
c) 电力变压器高压侧：装设电流表和有功电能表各一只。
d) 380V 的电源进线和变压器低压侧：各装一只电流表。
e) 低压动力线路：装设电流表一只。
7.1.4电测量仪表与绝缘监视装置在二次回路中安装自动重合闸装置（ARD ）（机械一次重合式）、备用电源自动投入装置（APD ）。
7.2继电保护的整定继电保护要求具有选择性，速动性，可靠性及灵敏性。
由于本厂的高压线路不很长，容量不很大，因此继电保护装置比较简单。
对线路的相间短路保护，主要采用带时限的过电流保护和瞬时动作的电流速断保护；对线路的单相接地保护采用绝缘监视装置，装设在变电所高压母线上，动作于信号。
继电保护装置的接线方式采用两相两继电器式接线；继电保护装置的操作方式采用交流操作电源供电中的“去分流跳闸”操作方式（接线简单，灵敏可靠）；带时限过电流保护采用反时限过电流保护装置。
型号都采用GL -25/10 。
其优点是：继电器数量大为减少，而且可同时实现电流速断保护，可采用交流操作，运行简单经济，投资大大降低。
此次设计对变压器装设过电流保护、速断保护装置；在低压侧采用相关断路器实现三段保护。
7.2.1变压器继电保护变电所内装有两台10/0.4kV 1000kV A ⋅的变压器。
低压母线侧三相短路电流为(3)28.213k I kA =，高压侧继电保护用电流互感器的变比为200/5A ，继电器采用GL -25/10型，接成两相两继电器方式。
下面整定该继电器的动作电流，动作时限和速断电流倍数。
a)过电流保护动作电流的整定：1.3,0.8,rel re K K ==1w K =，200/540i K ==max 1224100010)230.95L N T I I kV A kV A ⋅⋅=⨯=⨯⋅= 故其动作电流： 1.31230.959.380.840op I A A ⨯=⨯=⨯ 动作电流整定为9A 。
