8-静态稳定性

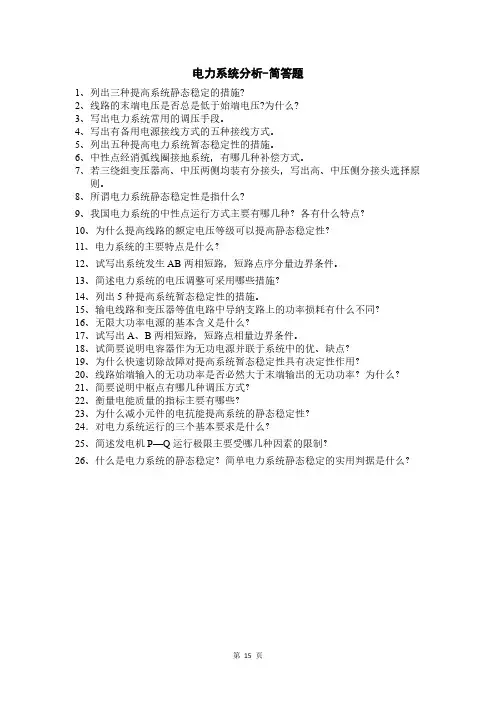

电力系统分析-简答题
1、列出三种提高系统静态稳定的措施?
2、线路的末端电压是否总是低于始端电压?为什么?
3、写出电力系统常用的调压手段。

4、写出有备用电源接线方式的五种接线方式。

5、列出五种提高电力系统暂态稳定性的措施。

6、中性点经消弧线圈接地系统，有哪几种补偿方式。

7、若三绕组变压器高、中压两侧均装有分接头，写出高、中压侧分接头选择原
则。

8、所谓电力系统静态稳定性是指什么?
9、我国电力系统的中性点运行方式主要有哪几种？各有什么特点？
10、为什么提高线路的额定电压等级可以提高静态稳定性？
11、电力系统的主要特点是什么？
12、试写出系统发生AB两相短路，短路点序分量边界条件。

13、简述电力系统的电压调整可采用哪些措施？
14、列出5种提高系统暂态稳定性的措施。

15、输电线路和变压器等值电路中导纳支路上的功率损耗有什么不同？
16、无限大功率电源的基本含义是什么？
17、试写出A、B两相短路，短路点相量边界条件。

18、试简要说明电容器作为无功电源并联于系统中的优、缺点？
19、为什么快速切除故障对提高系统暂态稳定性具有决定性作用？
20、线路始端输入的无功功率是否必然大于末端输出的无功功率？为什么？
21、简要说明中枢点有哪几种调压方式？
22、衡量电能质量的指标主要有哪些？
23、为什么减小元件的电抗能提高系统的静态稳定性？
24．对电力系统运行的三个基本要求是什么？
25、简述发电机P—Q运行极限主要受哪几种因素的限制？
26、什么是电力系统的静态稳定？简单电力系统静态稳定的实用判据是什么？
第15页。

静态电压稳定的分析与控制算法1基于连续潮流的电压稳定分析原理1．连续潮流法连续潮流法是进行静态电压稳定分析的经典方法，已有逾15年的研究历史，算法极为成熟[19]-[22]。

其原理是逐步增加系统负载或断面输电容量，计算相应状态下的潮流，如潮流计算成功，则认为系统在这一状态下存在运行点，反之，如潮流计算失败，则认为系统在这一状态下不存在运行点，或离失去正常运行点的状态很近，从而系统已临近静态电压失稳。

图2.1示意了连续潮流法计算原理，图中的曲线为熟知的PV曲线，亦称鼻形曲线，纵坐标表示节点电压，横坐标表示系统或相关区域或某节点或某断面的有功负载或负载增长率。

图中的预测环节根据已求得的潮流解点预测下一负载下的潮流解点，以加快计算速度；校正环节则通过潮流计算使预测点满足潮流方程，得到相应负载条件下的精确潮流解；在系统负载接近临界点时，连续潮流法将采用参数变换策略，改变预测和校正的方式，克服系统潮流方程雅可比矩阵在临界点处奇异带来的普通潮流程序计算发散等一些问题。

V图2.1 连续潮流法的计算原理连续潮流法的优点是能得到系统在逐步增加负载后的运行状态，并提供直观的PV曲线信息，计算中可以较灵活的改变负载增加方式和系统调度方式，可以考虑变压器分接头和并联无功补偿等就地的局部控制措施，计算可靠，结果易于解释；缺点是计算量大，计算速度慢，很难考虑节点电压和主变/输电线容量等运行约束，也很难考虑最优发电机电压无功控制、最优系统有功调度等需要全网协调的控制措施。

此外，尽管PV曲线比较直观，但其所包含的信息对运行调度并无多少实际价值。

目前，在国外的一些静态电压稳定分析中，连续潮流法（即PV 曲线分析法）已不作为主要方法，而降为辅助方法[16]，因此本报告尽可能利用其他方法进行分析，并省略了大量故障运行状态下的PV曲线图形，只给出正常运行状态下的PV曲线。

PSS/E软件提供了PV/QV分析模块，即具有连续潮流计算功能，但用户对这一模块的可控性较弱，很难满足某些特定的计算要求。

电力系统稳定性分析在当今社会中，电力系统的稳定性对于维持现代生活的正常运转至关重要。

电力系统的稳定性分析是评估和优化电力系统运行的关键环节。

本文将对电力系统稳定性分析进行探讨，以帮助读者更好地了解电力系统的运行情况和相关问题。

一、电力系统的稳定性概述电力系统是由发电机、输电线路、变电站、配电网等组成的。

在电力系统中，稳定性是指系统从各种扰动（如电力负荷突变、电网故障等）中恢复到平衡状态的能力。

稳定性分析的目的是通过分析电力系统在扰动下的响应，确定电力系统的稳定性并为问题的解决提供指导。

二、电力系统稳定性分析的方法1. 暂态稳定性分析暂态稳定性分析是评估系统在发生大幅短时干扰后的稳定性能力。

通过模拟系统在故障发生后的动态过程，包括发电机转子振荡、系统电压波动等，来判断电力系统是否能在有限时间内恢复平衡。

2. 过渡稳定性分析过渡稳定性分析是评估系统在发生大幅干扰后恢复平衡时的稳定性能力。

该分析主要关注系统的振荡过程，如频率、阻尼等，以确定系统是否在一定时间范围内恢复平衡。

3. 静态稳定性分析静态稳定性分析是评估电力系统在不同负荷水平下的稳定性能力。

通过分析系统的功率平衡、电压稳定等指标来判断系统是否能够稳定运行。

三、电力系统稳定性分析的重要性1. 保障电网安全稳定运行稳定性分析可以帮助电力系统的管理者和运维人员了解系统的脆弱点、潜在问题以及应对措施，从而保障电网的安全稳定运行。

2. 优化电力系统配置稳定性分析可以为电力系统的规划和设计提供指导，确保系统在遭受扰动时能够快速恢复平衡，降低系统损耗，并优化系统的配置。

3. 提升电力系统的可靠性电力系统的稳定性分析可以识别系统的瓶颈和薄弱环节，从而采取相应的措施提升系统的可靠性和韧性，降低系统故障和停电的风险。

四、电力系统稳定性分析的挑战与展望1. 大规模可再生能源的接入随着可再生能源的快速发展和大规模接入，电力系统的稳定性面临着新的挑战。

如何有效地融入可再生能源，并保持系统的稳定运行是当前亟需解决的问题。

电力系统稳定性分析电力系统稳定性是电力系统的重要指标之一，它是指在某些外部因素的影响下，电力系统仍能保持稳定运行的能力。

一个具有稳定性的电力系统，在电压、频率等方面都能够维持在合理范围内，以保证正常供电，避免停电事故发生。

电力系统的稳定性分为静态稳定性和动态稳定性两个方面。

静态稳定性表示在经过一定时间后，电力系统能够恢复到平衡状态，恢复时间短则表现出较好的静态稳定性，否则则表现出静态不稳定。

动态稳定性则表示当电力系统在受到扰动后，能够恢复到平衡状态并且不会向其他方向转移，而是通过一定的补偿过程实现稳定，具备较好的动态稳定性。

电力系统的稳定性分析过程，需要首先考虑系统内各种元件的模型建立和数据收集。

其次需要通过搭建系统模型，对系统进行仿真分析。

最后，对分析结果进行评估，确定系统是否具有较好的稳定性。

模型建立和数据收集：模型建立是稳定性分析的关键步骤，要求根据实际情况建立合理的模型，保证分析的准确性。

常用的模型包括传输线路、发电机、负载、变压器等，其数学表达式需要根据物理规律进行建立。

数据收集和处理则是确定模型参数的关键因素，针对实际系统，对各种元件的电气参数、运行状态、负荷等进行收集，保证分析所需的数据精确有效。

系统模型搭建和仿真分析：系统模型搭建是基于模型建立和数据收集结果，将各种元件组合成电力系统的模型，通过仿真软件进行模拟分析。

在仿真过程中，需要根据实际情况对负荷变化、电网故障、发电机运行等进行模拟，以评估系统的稳定性。

在分析过程中，需要注意各个元件之间的互动作用，保证分析结果的真实性和可靠性。

评估结果和系统调整：稳定性分析结束后，需要对分析结果进行评估，判断系统是否稳定。

如果系统稳定，则可以为电力系统提供有力的保障，确保正常供电。

如果系统不稳定，则需要对系统进行调整，提高系统的稳定性。

在调整过程中，需要注意各个因素之间的综合影响，采取合理的调整措施，保证系统稳定运行。

总之，电力系统稳定性分析是确保电力系统稳定供电的重要措施。

简单电力系统静态稳定判据1. 引言电力系统是现代社会不可或缺的基础设施之一，其稳定运行对于保障供电质量和经济发展至关重要。

在电力系统的运行中，静态稳定性是一个重要的指标，它描述了系统在各种扰动条件下的恢复能力。

本文将介绍简单电力系统静态稳定判据的相关内容。

2. 电力系统静态稳定判据的定义电力系统静态稳定判据是指在电力系统运行中，系统能否在扰动后恢复到稳定状态的判定准则。

静态稳定性的判定可以通过计算电力系统的潮流分布和功率损耗来实现。

3. 静态稳定判据的基本原理静态稳定判据的基本原理是基于电力系统的潮流计算和功率损耗计算。

潮流计算是指在电力系统中计算各节点的电压和功率的过程，通过解析节点电压和功率的方程组，可以得到电力系统的潮流分布。

功率损耗计算是指计算电力系统中各个元件（例如输电线路、变压器等）的功率损耗，通过比较功率损耗的大小可以评估系统的稳定性。

4. 静态稳定判据的常用方法静态稳定判据的常用方法主要包括以下几种：4.1 感应机法感应机法是一种基于感应机模型的稳定判据方法，它通过建立电力系统的等值感应机模型，并分析感应机的稳定性来评估系统的静态稳定性。

感应机法的优点是计算简单、易于理解，但是对于复杂系统的判定效果有限。

4.2 潮流灵敏度法潮流灵敏度法是一种基于潮流计算的稳定判据方法，它通过计算节点电压和功率对系统参数的灵敏度来评估系统的静态稳定性。

潮流灵敏度法的优点是适用于复杂系统，可以考虑系统的参数变化对稳定性的影响，但是计算量较大。

4.3 Lyapunov方法Lyapunov方法是一种基于Lyapunov函数的稳定判据方法，它通过构造Lyapunov 函数并分析其导数的符号来评估系统的静态稳定性。

Lyapunov方法的优点是理论基础扎实，可以得到系统的稳定性界限，但是计算复杂度较高。

5. 静态稳定判据的应用静态稳定判据在电力系统的规划、运行和控制中有着广泛的应用。

在电力系统的规划中，静态稳定判据可以用于评估不同方案的稳定性，选择最优的方案。

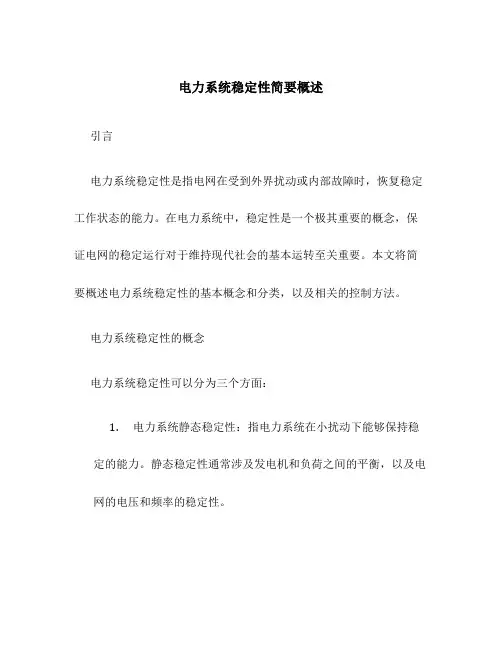

电力系统稳定性简要概述引言电力系统稳定性是指电网在受到外界扰动或内部故障时，恢复稳定工作状态的能力。

在电力系统中，稳定性是一个极其重要的概念，保证电网的稳定运行对于维持现代社会的基本运转至关重要。

本文将简要概述电力系统稳定性的基本概念和分类，以及相关的控制方法。

电力系统稳定性的概念电力系统稳定性可以分为三个方面：1.电力系统静态稳定性：指电力系统在小扰动下能够保持稳定的能力。

静态稳定性通常涉及发电机和负荷之间的平衡，以及电网的电压和频率的稳定性。

2.电力系统动态稳定性：指电力系统在大扰动下能够迅速恢复到稳定的能力。

动态稳定性涉及到电力系统的振荡和失稳问题，如发电机转子振荡和电压失控等。

3.电力系统暂态稳定性：指电力系统在受到突发大扰动（如故障、短路等）后，能够在较短的时间内恢复到正常稳定状态。

暂态稳定性主要涉及电力系统的电压和电流的快速变化过程。

电力系统稳定性的影响因素电力系统稳定性受到多种因素的影响，包括但不限于：1.发电机和负荷之间的平衡：发电机的产生功率必须与负荷的消耗功率相匹配，否则会导致电力系统的不稳定。

2.电网的电压和频率：电力系统的电压和频率必须保持在合理的范围内，否则会对电力设备和用户设备造成损坏。

3.线路和变压器的损耗：电力系统中的线路和变压器会产生电阻和电磁损耗，这些损耗会导致电能的损失，从而影响电力系统的稳定性。

4.电力系统的控制策略：电力系统的控制策略包括发电机的启动和停机控制、负荷的调整控制等，这些控制策略直接影响电力系统的稳定性。

电力系统稳定性的控制方法为了保证电力系统的稳定运行，需要采取一系列的控制方法。

以下是常用的控制方法：1.发电机的自动调节系统：通过自动调节发电机的励磁和机械输入，使得发电机的输出功率和电压保持稳定。

2.负荷调整控制：根据实际负荷需求，调节负荷的输出功率，使其适应电力系统的变化。

3.线路和变压器的补偿控制：对线路和变压器进行补偿，降低其损耗，提高电力系统的效率和稳定性。

电网的安全稳定控制是电力系统运行中最为重要的任务之一，它涉及到电力系统的可靠性、经济性和安全性。

在电网安全稳定控制中，需要考虑到各种可能的不确定因素，如电力负荷波动、电力设备故障和突发事故等。

本文将从电网稳定性分析、功率平衡控制、频率控制、电压控制和灵活运行等方面来详细介绍电网的安全稳定控制。

一、电网稳定性分析1. 动态稳定性分析动态稳定性是评价电力系统对扰动的响应能力，主要包括小扰动稳定性和大扰动稳定性两个方面。

小扰动稳定性主要指的是电力系统在小幅度扰动下的稳定性，主要通过系统的阻尼比、暂态稳定裕度等指标来评估。

大扰动稳定性则是指在极端条件下系统恢复平衡态的能力，主要通过系统的临界不稳定容量、暂态稳定剩余容量等指标来评估。

2. 静态稳定性分析静态稳定性是指电力系统在负荷变化或发电机故障等情况下的稳定性。

静态稳定性分析主要通过电力系统的潮流分析和短路分析来评估系统的稳定性。

电力系统的潮流分析可以确定各个节点的电压和功率的分布情况，从而评估系统的输电能力和潮流分布。

而短路分析则可以确定短路电流的大小和分布，从而评估系统的短路容量和电力设备的故障能力。

二、功率平衡控制功率平衡是电力系统稳定运行的基础，它涉及到电力系统的供需平衡和电能平衡两个方面。

1. 供需平衡供需平衡是指电力系统的供电能力与负荷需求之间的平衡。

为了保持供需平衡，电力系统需要根据负荷的变化合理地调整发电机组的出力。

在实际运行中，供需平衡可以通过计划调度和实时调度来实现。

计划调度主要是根据负荷预测和电力市场的需求确定发电机组的出力，并制定合理的输电计划。

而实时调度则是根据实际负荷变化和电力设备故障等情况，及时调整发电机组的出力和输电计划。

2. 电能平衡电能平衡是指电力系统的输电线路和变电站之间的电能流动平衡。

为了保持电能平衡，需要根据系统的输电容量和负荷需求合理地调整发电机组的出力和输电计划。

在实际运行中，电能平衡可以通过输电计划和负荷响应来实现。

电力系统分析基础课程教案一、教学目标1. 理解电力系统的基本概念和组成2. 掌握电力系统的潮流计算方法3. 熟悉电力系统的稳定性分析4. 了解电力系统的优化运行和控制方法5. 能够应用电力系统分析的基本原理解决实际问题二、教学内容1. 电力系统的基本概念和组成电力系统的定义电力系统的组成部分电力系统的等级和分类2. 电力系统的潮流计算方法潮流计算的基本原理节点电压法支路电流法功率流计算3. 电力系统的稳定性分析暂态稳定性分析静态稳定性分析暂态过程中的电压稳定性和功角稳定性4. 电力系统的优化运行和控制方法电力系统的优化目标优化运行的方法和技术电力系统的控制策略5. 电力系统分析的应用实例电力系统的规划与设计电力系统的运行与管理电力系统的故障与保护三、教学方法1. 讲授法：通过讲解和阐述，让学生掌握电力系统分析的基本概念和方法。

2. 案例分析法：通过分析实际案例，让学生了解电力系统分析的应用和实际意义。

3. 数值计算法：通过数值计算示例，让学生熟悉电力系统潮流计算和稳定性分析的过程。

4. 小组讨论法：通过小组讨论和交流，培养学生的团队合作能力和问题解决能力。

四、教学评价1. 课堂参与度：通过提问和回答，评估学生对电力系统分析基础知识的掌握程度。

2. 课后作业：通过完成课后习题，巩固学生对电力系统分析方法和应用的理解。

3. 小组项目：通过小组合作完成项目，评估学生的团队合作能力和问题解决能力。

4. 期末考试：通过期末考试，综合评估学生对电力系统分析基础课程的掌握程度。

五、教学资源1. 教材：电力系统分析基础教材，用于学生学习和参考。

2. 课件：制作精美的课件，辅助讲解和展示电力系统分析的基本概念和方法。

3. 案例资料：提供实际案例的资料，用于分析和讨论。

4. 数值计算软件：使用电力系统潮流计算和稳定性分析的软件，进行数值计算示例。

5. 网络资源：提供相关电力系统分析的在线资源和文献，供学生进一步学习和研究。

9 电力系统静态稳定性9. 1 习题1）什么是电力系统稳定性？如何分类？2）发电机转子d轴之间的相对空间角度与发电机电势之间的相对角度是什么关系？这角度的名称是什么？3）发电机转子运动方程表示的是什么量与什么量的关系？该方程有几种表示形式？写出时间用秒、角度用弧、速度用弧/秒、功率偏差用标幺值表示，及时间、角度用弧，速度、功率偏差用标幺值表示的转子转动方程。

4）发电机惯性时间常数的的物理意义是什么？如何计算？5）什么是发电机的功角特性？以表示的凸极机和隐极机功角特性是否相同？以表示的凸极机和隐极机功角特性是否相同？如何用简化方法表示功角特性？6）多机系统功角特性是否可表示两机系统的功角特性？是否能表示成单机对无限大系统的功角特性？7）什么是异步电动机的转差？异步电动机的转矩和转差有何关系？什么是异步电动机的临界转差？8）什么是电力系统的负荷电压静特性？9）具有副励磁机的直流励磁机励磁系统各部分的功用是什么？励磁系统的方程由几部分方程组成？10）正常运行时发电机转子受什么转矩作用？转速是多少？功率偏差是多少？出现正功率偏差转子如何转？出现负功率偏差转子如何转？11）为什么稳定运行点一定是功角特性曲线和机械功率直线相交点？12）发电机额定功率，输入机械功率，功率极限是什么关系？13）什么是电力系统静态稳定性？电力系统静态稳定的实用判据是什么？14）为什么要有统静态稳定储备？静态稳定储备的多少如何衡量？正常运行时应当留多少储备？15）已知单机无限大供电系统的系统母线电压、发电机送到系统的功率P+jQ、发电机到系统的总电抗。

试说明如何计算空载发电机电势、功率极限、静态稳定储备系？16）试说明小干扰法的实质是什么？小干扰法分析静态稳定的步骤是什么？17）特征方程的根含有只是正实部、正实部的复数各发生什么性质的失步？18）劳斯准则判定系统静态稳定的充分、必要条件是什么？19）励磁调节系统为什么能提高系统静态稳定性？20）提高电力系统静态稳定性的措施有那些？为什么这些措施能提高电力系统静态稳定性？21）按恒定和按发电机电压恒定调节励磁哪一种对提高静态稳定更有利。

简单电力系统静态稳定判据简单电力系统静态稳定判据电力系统是现代社会不可或缺的基础设施之一，它为我们的生活提供了稳定可靠的电能供应。

然而，由于电力系统的复杂性和不确定性，其稳定性一直是研究和实践中的重要问题。

在电力系统中，静态稳定性是指系统在外部扰动下能够保持稳定运行的能力。

为了确保电力系统的安全运行，我们需要对其静态稳定性进行判据。

首先，我们需要了解电力系统中的主要元素。

一个简单的电力系统通常由发电机、变压器、输电线路和负荷组成。

发电机负责将机械能转化为电能，并通过变压器将其升压以便输送。

输电线路将高压电能传输到各个负荷点，供应给用户使用。

在考虑静态稳定性时，我们主要关注发生故障时系统是否能够保持平衡。

故障可能包括短路、断线或负荷突然增加等情况。

当发生故障时，系统会受到扰动，并可能导致频率、电压和功率等参数偏离正常范围。

因此，我们需要判定系统是否能够在故障后恢复到稳定状态。

静态稳定判据主要包括潮流计算和潮流限制。

潮流计算是指通过对电力系统进行模拟和计算，得到各个节点的电压、功率和相角等参数。

通过比较计算结果与系统的额定值，我们可以判断系统是否处于稳定状态。

如果计算结果与额定值相差较大，则说明系统存在静态不稳定的风险。

潮流限制是指在电力系统中设置合理的参数范围，以确保系统能够在这些范围内运行。

例如，我们可以设置发电机的最大功率输出、变压器的容量和输电线路的负载限制等。

当这些限制被超过时，系统可能会发生不稳定现象。

除了潮流计算和潮流限制外，还有一些其他因素也会影响电力系统的静态稳定性。

例如，负荷特性、发电机控制策略和自动化设备等都会对系统的稳定性产生影响。

因此，在进行静态稳定判据时，我们需要综合考虑这些因素，并采取相应措施来提高系统的稳定性。

总之，静态稳定判据是确保电力系统安全运行的重要手段。

通过潮流计算和潮流限制等方法，我们可以评估系统的稳定性，并采取相应措施来提高其稳定性。

在未来，随着电力系统的发展和智能化技术的应用，我们相信静态稳定判据将会得到进一步完善，并为电力系统的可靠运行提供更好的保障。

静态电压稳定机理静态电压稳定是指在电路中保持恒定的电压值，不受外部因素干扰的能力。

静态电压稳定机理涉及到电路中的电阻、电容和电感等元件的作用，以及稳压器等电路器件的工作原理。

在电路中，电压稳定的实现主要依靠电路元件的特性和电路设计的合理性。

首先，电阻是电路中最基本的元件之一，它能够阻碍电流的流动。

当电阻接入电路时，它会根据欧姆定律产生电压降，使电路中的电压保持稳定。

而电容则是存储电荷的元件，它能够吸收和释放电荷，从而起到平滑电压的作用。

当电路中电压波动时，电容能够通过吸收或释放电荷来调节电压的变化，从而保持电压的稳定性。

此外，电感也是电路中常用的元件，它能够存储磁能并抵抗电流的变化。

当电路中电压变化较大时，电感能够通过储存和释放磁能来抵消电流的变化，从而保持电压的稳定。

除了基本的电路元件，稳压器也是实现电压稳定的重要器件之一。

稳压器是一种能够通过自动调节输出电压来保持恒定输出电压的电路。

常见的稳压器有线性稳压器和开关稳压器两种。

线性稳压器通过调节输出电压与参考电压之间的差值来实现稳定输出电压，而开关稳压器则通过开关管的开关动作来控制输出电压的稳定性。

无论是线性稳压器还是开关稳压器，它们的核心原理都是通过负反馈来实现电压的稳定。

负反馈是指将输出电压与参考电压进行比较，然后通过调节控制电路的工作状态，使输出电压保持在预定的值。

在实际应用中，为了提高电路的稳定性，还可以采取一些其他的措施。

例如，通过增加滤波电容来减小电压的波动，通过电压分压器来调节电压的大小，通过电流限制器来保护电路免受过载损坏。

此外，还可以通过合理的电路布局和防护措施来减少外部干扰对电路的影响，从而提高电路的稳定性。

总结起来，静态电压稳定的机理主要包括电路元件的特性和电路设计的合理性，以及稳压器的工作原理。

通过合理选择和配置电路元件，以及采用稳压器等电路器件，可以有效实现电路中的电压稳定。

此外，采取其他的措施也能够进一步提高电路的稳定性。
