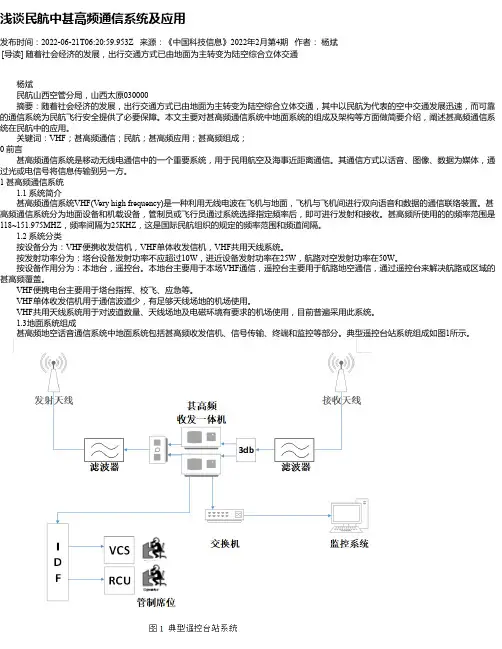

浅谈民航中甚高频通信系统及应用发布时间：2022-06-21T06:20:59.953Z 来源：《中国科技信息》2022年2月第4期作者：杨斌[导读] 随着社会经济的发展，出行交通方式已由地面为主转变为陆空综合立体交通杨斌民航山西空管分局，山西太原030000摘要：随着社会经济的发展，出行交通方式已由地面为主转变为陆空综合立体交通，其中以民航为代表的空中交通发展迅速，而可靠的通信系统为民航飞行安全提供了必要保障。
本文主要对甚高频通信系统中地面系统的组成及架构等方面做简要介绍，阐述甚高频通信系统在民航中的应用。
关键词：VHF；甚高频通信；民航；甚高频应用；甚高频组成；0 前言甚高频通信系统是移动无线电通信中的一个重要系统，用于民用航空及海事近距离通信。
其通信方式以话音、图像、数据为媒体，通过光或电信号将信息传输到另一方。
1 甚高频通信系统1.1 系统简介甚高频通信系统VHF(Very high frequency)是一种利用无线电波在飞机与地面，飞机与飞机间进行双向语音和数据的通信联络装置。
甚高频通信系统分为地面设备和机载设备，管制员或飞行员通过系统选择指定频率后，即可进行发射和接收。
甚高频所使用的的频率范围是118~151.975MHZ，频率间隔为25KHZ，这是国际民航组织的规定的频率范围和频道间隔。
1.2 系统分类按设备分为：VHF便携收发信机，VHF单体收发信机，VHF共用天线系统。
按发射功率分为：塔台设备发射功率不应超过10W，进近设备发射功率在25W，航路对空发射功率在50W。
按设备作用分为：本地台，遥控台。
本地台主要用于本场VHF通信，遥控台主要用于航路地空通信，通过遥控台来解决航路或区域的甚高频覆盖。
VHF便携电台主要用于塔台指挥、校飞、应急等。
VHF单体收发信机用于通信波道少，有足够天线场地的机场使用。
VHF共用天线系统用于对波道数量、天线场地及电磁环境有要求的机场使用，目前普遍采用此系统。

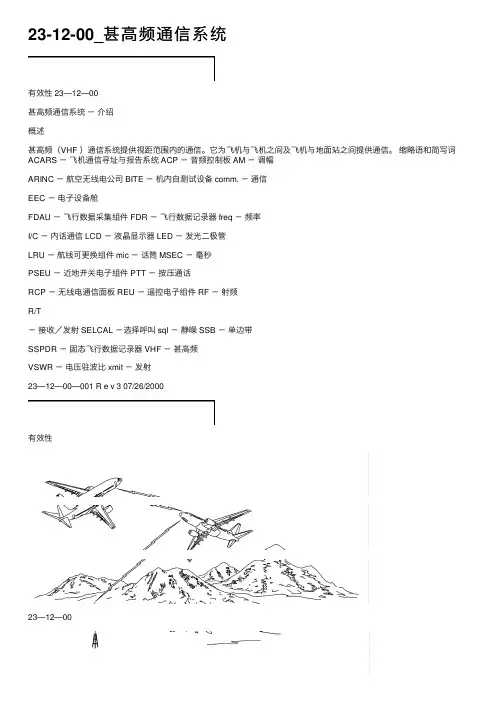

23-12-00_甚⾼频通信系统有效性 23—12—00甚⾼频通信系统－介绍概述甚⾼频（VHF ）通信系统提供视距范围内的通信。
它为飞机与飞机之间及飞机与地⾯站之间提供通信。
缩略语和简写词ACARS －飞机通信寻址与报告系统 ACP －⾳频控制板 AM －调幅ARINC －航空⽆线电公司 BITE －机内⾃测试设备 comm. －通信EEC －电⼦设备舱FDAU －飞⾏数据采集组件 FDR －飞⾏数据记录器 freq －频率I/C －内话通信 LCD －液晶显⽰器 LED －发光⼆极管LRU －航线可更换组件 mic －话筒 MSEC －毫秒PSEU －近地开关电⼦组件 PTT －按压通话RCP －⽆线电通信⾯板 REU －遥控电⼦组件 RF －射频R/T－接收／发射 SELCAL －选择呼叫 sql －静噪 SSB －单边带SSPDR －固态飞⾏数据记录器 VHF －甚⾼频VSWR －电压驻波⽐ xmit －发射23—12—00—001 R e v 3 07/26/2000有效性23—12—0023—12—00—001 R e v 3 09/29/2000甚⾼频通信系统－介绍有效性 23—12—00VHF 通信系统－概述此页空⽩23—12—00—002.001 R e v 8 12/05/1998有效性 23—12—00VHF 通信系统－概述概述VHF 通信系统为机组提供声⾳与数据的视距通信。
VHF 通信系统可⽤于飞机与飞机之间，飞机与地⾯站之间的通信。
VHF 通信⽆线电调谐频度范围为118.00⾄136.975MHz 。
VHF ⽆线电⽤于发射机接收话⾳通信。
VHF 通信系统⼯作频率为118.00MHz ⾄136.975MHz ，8.33KHz 的间隔只在这些频段内适⽤：－ 118.000－121.400 － 121.600－123.050 － 123.150－136.475系统部件VHF 通信系统有这些部件：－⽆线电通信⾯板（RCP ）－ VHF 收发机－ VHF 天线RCP 提供所选频率信号调谐VHF 收发机。
2023年大学飞机机载设备期末考试题整理（重点题最新汇总）第一章1.简述甚高频通信系统的用途、特点、工作频率范围。
答：甚高频通信系统主要用于飞机在起飞、着陆期间以及飞机通过管制空域时与地面交通管制人员之间的双向语音通信。
甚高频通信系统的工作频段通常为118. 00~ 135.975MHz,波道间隔为25kHz,可提供720个通信波道。
由于甚高频信号只能以直达波的形式在视距内传播，所以甚高频通信的距离较近，并受飞行高度的影响。
2.说明高频通信系统的功用、特点和工作频率范围。
答：高频通信系统提供远距离的声音通信，通信距离可达数千千米，它为飞机与飞机之间或地面站与飞机之间提供通信。
HF系统占用2-30MHz的高频频段，波道间隔为1kHz。
这个系统利用地球表面和电离层使通信信号来回反射而传播，因此信号可以传播很远的距离，并且反射的距离随时间、射频和飞机的高度的不同而有所改变。
3.说明PA放大器的优先权逻辑顺序答：处理优先权是由PA放大器内部的优先权逻辑电路来进行控制的。
第一优先权为驾驶舱广播;第二优先权为乘务员广播:第三优先权为自动信息广播;第四化先权为登机音乐。
4.驾驶舱话音记录器有何功用？答：驾驶舱话音记录器用于自动记录驾驶舱内的话音，包括机组人员通过无线电系统与地面的通信话音、机内通话和驾驶舱内的谈话,以备发生事故后或需要时调用参考。
5.说明ACARS系统的功用、组成和工作方式：答：功用:ACARS用于自动或人工向地面发射或从地面接收所产生的报告或信息，它专用于维护、运行和商业等。
ACARS通信系统组成：（1）机载ACARS设备（2）ACARS VHF无线电网络（3）ACARS 控制中心（4）各航空公司信息中心ACARS 的工作方式：（1）DEMAND （请求）方式（2）POLLED （等待）方式6.说明选择呼叫系统的功用和基本工作原理。
答：功用：选择呼叫(SELCAL)系统用于供地面塔台通过高频或甚高频通信系统对指定飞机或一组飞机进行呼叫联系。
飞机通信系统简介飞机通信系统是飞机电子系统的一个组成部分，它主要用于在飞行各阶段中飞行员和地面的航行管制人员、签派以及地面其它相关人员的语音联系，同时也提供了飞机员之间和乘务员之间的联络服务。
飞机通信系统主要分为：甚高频通信系统、高频通信系统、选择呼叫系统和音频综合系统。
为了让大家对飞机电子系统有所了解，下面就对通信系统各个组成作个简单介绍。
（一）甚高频通信系统（VHF ：Very High Frequency ）由于VHF使用甚高频无线电波。
所以它的有效作用范围较短，只在目视范围之内，作用距离随高度变化，在高度为300米时距离为74公里。
是目前民航飞机主要的通信工具，用于飞机在起飞、降落时或通过控制空域时机组人员和地面管制人员的双向语音通信。
起飞和降落时期是驾驶员处理问题最繁忙的时期，也是飞行中最容易发生事故的时间，因此必须保证甚高频通信的高度可靠，所以民航飞机上一般都装有一套以上的备用系统。
甚高频通信系统由收发机、控制盒和天线三部分组成。
收发机用频率合成器提供稳定的基准频率，信号调制到载波后，通过天线发射出去。
接收机从天线上收到信号后，经过放大、检波、静噪处理变成音频信号，输入驾驶员的耳机。
天线为刀形，一般都安装在机腹和机背上。
如图所示：甚高频所使用的频率范围为118.000～135.975MHZ ，每25KHZ为一个频道，可设置720个频道由飞机和地面控制台选用，其中121.500MHZ定为遇难呼救的全世界统一的频道。
121.600～121.925MHZ主要用于地面管制。
值得注意的是通信信号使用同一频率，一方发送完毕后，要停止发射来等待对方信号的进入。
（二）高频通信系统（HF：High Frequency ）高频通信系统是远距离通信系统。
它使用了和短波广播的频率范围相同的电磁波，它利用电离层的反射，因而通信距离可达数千公里，用于飞行中保持与基地和远方航站的联络。
使用的频率范围为2－30MHZ ，每1KHZ为一个频道。

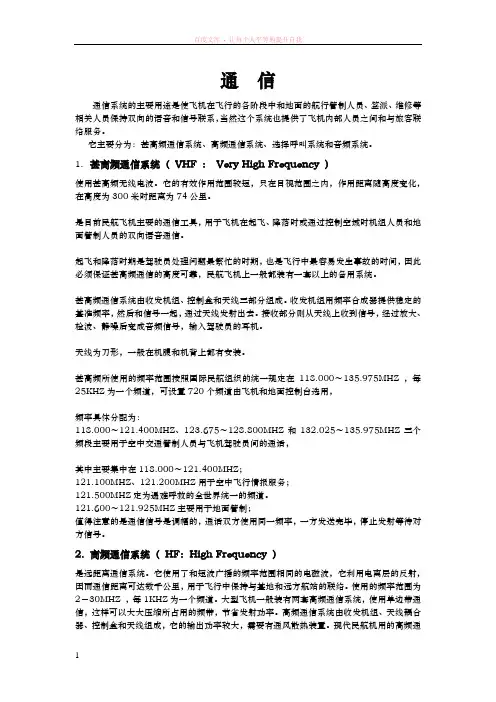

通信通信系统的主要用途是使飞机在飞行的各阶段中和地面的航行管制人员、签派、维修等相关人员保持双向的语音和信号联系，当然这个系统也提供了飞机内部人员之间和与旅客联络服务。
它主要分为：甚高频通信系统、高频通信系统、选择呼叫系统和音频系统。
1.甚高频通信系统（VHF ：Very High Frequency ）使用甚高频无线电波。
它的有效作用范围较短，只在目视范围之内，作用距离随高度变化，在高度为300米时距离为74公里。
是目前民航飞机主要的通信工具，用于飞机在起飞、降落时或通过控制空域时机组人员和地面管制人员的双向语音通信。
起飞和降落时期是驾驶员处理问题最繁忙的时期，也是飞行中最容易发生事故的时间，因此必须保证甚高频通信的高度可靠，民航飞机上一般都装有一套以上的备用系统。
甚高频通信系统由收发机组、控制盒和天线三部分组成。
收发机组用频率合成器提供稳定的基准频率，然后和信号一起，通过天线发射出去。
接收部分则从天线上收到信号，经过放大、检波、静噪后变成音频信号，输入驾驶员的耳机。
天线为刀形，一般在机腹和机背上都有安装。
甚高频所使用的频率范围按照国际民航组织的统一规定在118.000～135.975MHZ ，每25KHZ为一个频道，可设置720个频道由飞机和地面控制台选用，频率具体分配为：118.000～121.400MHZ、123.675～128.800MHZ和132.025～135.975MHZ三个频段主要用于空中交通管制人员与飞机驾驶员间的通话，其中主要集中在118.000～121.400MHZ；121.100MHZ、121.200MHZ用于空中飞行情报服务；121.500MHZ定为遇难呼救的全世界统一的频道。
121.600～121.925MHZ主要用于地面管制；值得注意的是通信信号是调幅的，通话双方使用同一频率，一方发送完毕，停止发射等待对方信号。
2.高频通信系统（HF：High Frequency ）是远距离通信系统。
飞机通信系统简介飞机通信系统是飞机电子系统的一个组成部分，它主要用于在飞行各阶段中飞行员和地面的航行管制人员、签派以及地面其它相关人员的语音联系，同时也提供了飞机员之间和乘务员之间的联络服务。
飞机通信系统主要分为：甚高频通信系统、高频通信系统、选择呼叫系统和音频综合系统。
为了让大家对飞机电子系统有所了解，下面就对通信系统各个组成作个简单介绍。
（一）甚高频通信系统（VHF ：Very High Frequency ）由于VHF使用甚高频无线电波。
所以它的有效作用范围较短，只在目视范围之内，作用距离随高度变化，在高度为300米时距离为74公里。
是目前民航飞机主要的通信工具，用于飞机在起飞、降落时或通过控制空域时机组人员和地面管制人员的双向语音通信。
起飞和降落时期是驾驶员处理问题最繁忙的时期，也是飞行中最容易发生事故的时间，因此必须保证甚高频通信的高度可靠，所以民航飞机上一般都装有一套以上的备用系统。
甚高频通信系统由收发机、控制盒和天线三部分组成。
收发机用频率合成器提供稳定的基准频率，信号调制到载波后，通过天线发射出去。
接收机从天线上收到信号后，经过放大、检波、静噪处理变成音频信号，输入驾驶员的耳机。
天线为刀形，一般都安装在机腹和机背上。
如图所示：甚高频所使用的频率范围为118.000～135.975MHZ ，每25KHZ为一个频道，可设置720个频道由飞机和地面控制台选用，其中121.500MHZ定为遇难呼救的全世界统一的频道。
121.600～121.925MHZ主要用于地面管制。
值得注意的是通信信号使用同一频率，一方发送完毕后，要停止发射来等待对方信号的进入。
（二）高频通信系统（HF：High Frequency ）高频通信系统是远距离通信系统。
它使用了和短波广播的频率范围相同的电磁波，它利用电离层的反射，因而通信距离可达数千公里，用于飞行中保持与基地和远方航站的联络。
使用的频率范围为2－30MHZ ，每1KHZ为一个频道。

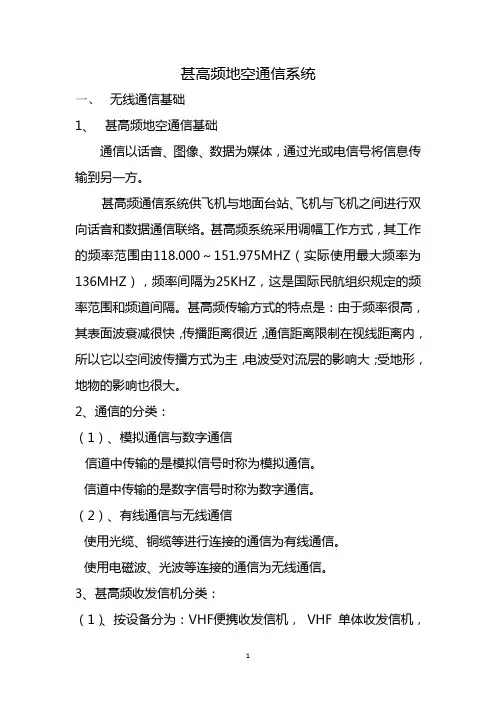

甚高频地空通信系统一、无线通信基础1、甚高频地空通信基础通信以话音、图像、数据为媒体，通过光或电信号将信息传输到另一方。
甚高频通信系统供飞机与地面台站、飞机与飞机之间进行双向话音和数据通信联络。
甚高频系统采用调幅工作方式，其工作的频率范围由118.000～151.975MHZ（实际使用最大频率为136MHZ），频率间隔为25KHZ，这是国际民航组织规定的频率范围和频道间隔。
甚高频传输方式的特点是：由于频率很高，其表面波衰减很快，传播距离很近，通信距离限制在视线距离内，所以它以空间波传播方式为主，电波受对流层的影响大；受地形，地物的影响也很大。
2、通信的分类：（1）、模拟通信与数字通信信道中传输的是模拟信号时称为模拟通信。
信道中传输的是数字信号时称为数字通信。
（2）、有线通信与无线通信使用光缆、铜缆等进行连接的通信为有线通信。
使用电磁波、光波等连接的通信为无线通信。
3、甚高频收发信机分类：（1）、按设备分为：VHF便携收发信机， VHF 单体收发信机，VHF共用天线系统。
（2）、按发射功率分为：塔台设备的发射功率不应超过10W，进近设备发射功率在25W，航路对空设备发射功率应在50W。
VHF 便携电台主要用于塔台指挥、校飞、电磁环境测量、应急等。
VHF 单体收发信机适用于通信波道少，有足够天线场地的机场使用。
随着民航业务的发展，对VHF 的波道数量需求越来越多，对天线场地和电磁环境的要求越来越高，逐步由VHF 单体电台过渡到VHF 共用天线系统。
VHF 遥控台主要用于航路地空通信，通过设臵遥控台来解决航路或区域的全程通信覆盖，解决本场的VHF作用距离以外不能覆盖的通信。
二、甚高频调幅AM收发信机工作原理1、发射机调幅发射机一般由音频放大器、振荡器、混频（调制器）、前臵放大器、高频功率放大器等组成。
音频放大器的功能是将音频电信号进行放大，但是要求其失真及噪音要小。
混频器是将放大后的音频信号加在高频载波信号上面，形成的高频电磁波调制信号，其包络与输入调制信号呈线性关系，目的就是为了增强信息信号的抗噪声能力。
