汽轮机盘车装置汽轮机盘车装置简介汽轮机盘车装置是一种用于完成汽轮机盘车操作的装置。
盘车操作是指在汽轮机运行过程中，通过操作盘车装置，使汽轮机逐渐启动、加速或减速，以达到预期的运行状态。
汽轮机盘车装置通常由电气控制系统和机械传动系统组成，能够确保汽轮机在启动、停止、调速等过程中的安全可靠运行。
汽轮机盘车的目的汽轮机盘车操作是为了实现以下目的：1. 启动汽轮机：对于新安装或维修完毕的汽轮机，需要通过盘车操作对其进行启动。
通过逐步增加汽轮机的转速，使其逐渐达到正常运行状态。
2. 加速和减速汽轮机：在汽轮机运行过程中，需要根据实际需要对其进行加速或减速操作，以适应负荷变化或系统要求。
3. 停止汽轮机：通过盘车操作将汽轮机逐渐减速至停止，以完成对汽轮机的停止操作。
4. 调整汽轮机的转速：根据负荷变化等因素，对汽轮机的转速进行调整，以保持其在正常运行范围内。
汽轮机盘车装置的组成汽轮机盘车装置通常包括以下组成部分：1. 电气控制系统：负责盘车操作的控制和监控。
包括控制盘车操作的按钮或触摸屏、电气保护和监测系统等。
电气控制系统能够通过控制机械传动系统，实现对汽轮机的启动、加速、减速和停止。
2. 机械传动系统：将电气信号转换为机械运动，控制汽轮机的盘车过程。
机械传动系统包括轴承、传动装置、联轴器等机械部件，能够对汽轮机的转速和运动进行精确控制。
3. 仪表和监测设备：用于监测盘车装置和汽轮机运行状态的设备。
包括转速、温度、压力等相关参数的仪表和传感器，能够实时监测汽轮机的运行情况，并对异常情况进行报警和保护。
汽轮机盘车操作步骤通常情况下，进行汽轮机盘车操作需要按照以下步骤进行：1. 检查盘车装置和相关设备的工作状态，确保没有故障和异常情况。
2. 启动电气控制系统，将汽轮机置于盘车模式下。
3. 根据盘车计划和操作要求，按照先后顺序逐步启动相关设备，包括输送系统、燃烧系统等。
4. 控制盘车装置，逐渐增加汽轮机的转速，确保其在启动过程中无异常情况发生。
汽轮机盘车装置汽轮机盘车装置简介汽轮机盘车装置是一种用于启动和停止汽轮机的装置。
它通过控制汽轮机的转速和负载来实现对汽轮机的快速启动和停止。
本文将介绍汽轮机盘车装置的原理、组成部分以及使用方法。
原理汽轮机盘车装置的原理是通过控制汽轮机的进气和排气阀门来实现对汽轮机的启动和停止。
当需要启动汽轮机时，盘车装置会逐渐打开汽轮机的进气阀门，使蒸汽进入汽轮机。
随着进气阀门的进一步打开，汽轮机的转速逐渐增加，直至达到设定的启动转速。
，盘车装置会打开汽轮机的排气阀门，将冷却水注入汽轮机以保持温度稳定。
当需要停止汽轮机时，盘车装置会逐渐关闭汽轮机的进气阀门，停止蒸汽的进入。
，盘车装置会逐渐关闭汽轮机的排气阀门，停止冷却水的注入。
随着进气阀门和排气阀门的关闭，汽轮机的转速逐渐降低，最终停止转动。
组成部分汽轮机盘车装置主要由以下五个组成部分构成：1. 进气阀门进气阀门用于控制蒸汽进入汽轮机的量。
它由气动执行机构、阀门和控制系统组成。
通过控制进气阀门的开度，可以控制汽轮机的转速。
2. 排气阀门排气阀门用于控制冷却水进入汽轮机的量。
它由气动执行机构、阀门和控制系统组成。
通过控制排气阀门的开度，可以控制汽轮机的冷却水流量。
3. 控制系统控制系统包括传感器、控制器和执行机构。
传感器用于监测汽轮机的转速和温度。
控制器根据传感器的反馈信号来控制进气阀门和排气阀门的开度。
执行机构负责执行控制器的指令，控制阀门的开合。
4. 冷却水系统冷却水系统包括冷却水箱、冷却水管道和冷却水泵。
冷却水通过冷却水泵被抽入汽轮机，在冷却汽轮机的也起到稳定温度的作用。
5. 惰性负载装置惰性负载装置用于在汽轮机启动时提供负载，以防止汽轮机过速。
它可以是一台发电机或其他负载装置。
使用方法使用汽轮机盘车装置需要按照以下步骤进行操作：1. 准备工作：检查进气阀门、排气阀门和冷却水系统的状态，确保其正常工作。
2. 设置启动参数：根据实际情况设置启动转速和冷却水流量的参数。
汽轮机盘车装置1汽轮机盘车装置功能和形式汽轮机盘车装置的主要功能，是在机组启动前或停机后用来盘动汽轮发电机组的轴系。
汽轮机在启动冲转前就要投入盘车装置，使轴系转动起来。
检查汽轮机的动、静部分是否存在摩碰现象，检查转子轴系的平直度是否合格，并在暖机过程中使汽轮机转子温度场均匀，避免转子因受热不均而造成弯曲。
机组停机后，由于汽缸及通流部分上、下之间存在温差，转子在这种不均匀温度场中，将因受热不均匀而产生弯曲。
为了避免这种现象的产生，在汽轮机停机时，必须自动投入盘车装置，让转于继续转动，使转子周围的温度场均匀，直到汽缸的金属温度降至150℃下为止。
盘车装置的驱动方式至少要备有自动和手动两种手段。
不同的机组，自动盘车方式也有不同，有电动盘车、液动盘车、气动盘车等方式。
盘车转速随不同机组也各不相同，有采用高速盘车，也有采用低速盘车，最低盘车速度约为2r/min，最高盘车速度约为50r/ min。
2盘车装置结构和作用2.1概述本装置为链条、蜗轮蜗杆、齿轮复合减速、摆轮啮合的低速盘车装置。
它的特点：汽轮发电机转子在停机时低速盘动转子，可避免转子热弯曲。
允许在热态下快速启动。
汽轮发电机组冲转时能自动脱开。
装在低压缸下半，允许拆卸轴承盖或联轴器盖时无需拆卸盘车.装置。
在装上或拆去轴承盖的情况下均可盘动汽轮发电机转子。
既能自动盘车，又可型，功率45KW，980r/min，经减速后，盘车转速为手动盘车。
本装置电动机为YB280S―6B33.38r/min。
2.2齿轮传动见图1。
2.3传动展开图见图2。
2.4装置结构及作用盘车装置由壳体、蜗轮蜗杆、链条、链轮、减速齿轮、电动机、润滑油管路、护罩、气动啮合装置等组成。
盘车装置的壳体由钢板焊接而成，一块水平钢板除了起在低压缸下半安装作用之外，其上还支持电动机、链条壳体、电动机支架、气动啮合缸、操纵杆、护罩等，其下竖直焊接了三块板，它们用来支撑蜗轮蜗杆、齿轮等各种传动零部件。

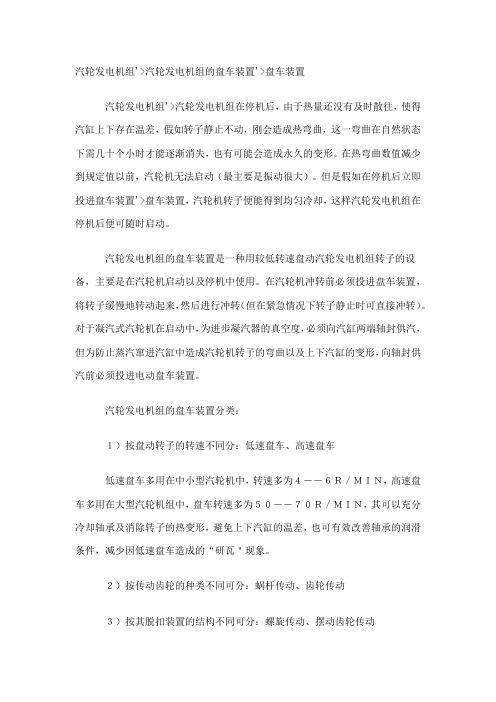

汽轮发电机组'>汽轮发电机组的盘车装置'>盘车装置汽轮发电机组'>汽轮发电机组在停机后，由于热量还没有及时散往，使得汽缸上下存在温差，假如转子静止不动，刚会造成热弯曲，这一弯曲在自然状态下需几十个小时才能逐渐消失，也有可能会造成永久的变形。
在热弯曲数值减少到规定值以前，汽轮机无法启动（最主要是振动很大）。
但是假如在停机后立即投进盘车装置'>盘车装置，汽轮机转子便能得到均匀冷却，这样汽轮发电机组在停机后便可随时启动。
汽轮发电机组的盘车装置是一种用较低转速盘动汽轮发电机组转子的设备，主要是在汽轮机启动以及停机中使用。
在汽轮机冲转前必须投进盘车装置，将转子缓慢地转动起来，然后进行冲转（但在紧急情况下转子静止时可直接冲转）。
对于凝汽式汽轮机在启动中，为进步凝汽器的真空度，必须向汽缸两端轴封供汽，但为防止蒸汽窜进汽缸中造成汽轮机转子的弯曲以及上下汽缸的变形，向轴封供汽前必须投进电动盘车装置。
汽轮发电机组的盘车装置分类：１）按盘动转子的转速不同分：低速盘车、高速盘车低速盘车多用在中小型汽轮机中，转速多为４－－６Ｒ／ＭＩＮ，高速盘车多用在大型汽轮机组中，盘车转速多为５０－－７０Ｒ／ＭＩＮ，其可以充分冷却轴承及消除转子的热变形，避免上下汽缸的温差，也可有效改善轴承的润滑条件，减少因低速盘车造成的“研瓦＂现象。
２）按传动齿轮的种类不同可分：蜗杆传动、齿轮传动３）按其脱扣装置的结构不同可分：螺旋传动、摆动齿轮传动汽轮发电机组的盘车装置主要由以下三部分组成：a）与汽轮发电机转子连接的一套减速机构b）决定盘车时减速机构与汽轮发电机组转子是呈啮合状态还是脱扣状态的啮合机构c）辅助机构（如行程开关、润滑油系统以及联动装置）本文选自/contactus.html。
汽轮机盘车装置汽轮机盘车装置简介汽轮机是一种利用燃烧燃料产生高温高压蒸汽，通过汽轮机的工作流程将热能转化为机械能的装置。
而汽轮机盘车装置则是指汽轮机的启动与停车过程中的控制装置，其作用是确保汽轮机在运行过程中能够安全、稳定地启动和停车。
盘车过程盘车是指将汽轮机从停车状态启动并达到运行稳定状态的过程。
汽轮机的盘车过程一般包括以下几个主要步骤：1. 就绪操作在盘车前，必须进行一系列准备工作，如检查汽轮机各个部件的状态、检查水、油等供给系统的正常运行，确保汽轮机处于正常的盘车准备状态。
2. 出电动机启动以电动机驱动辅助设备启动，在启动过程中，需要逐渐提高转速，并通过监控系统来检测电动机和辅助设备的工作情况。
3. 频率提高启动在出电动机启动后，开始启动汽轮机主轴，通过提高转速的方式逐步增加蒸汽的流量和压力，实现汽轮机的持续转动。
4. 自主运行启动当汽轮机的转速达到一定数值后，可以断开外部驱动，让汽轮机自行运行，并进一步提高蒸汽流量和压力，以达到正常的运行状态。
5. 运行稳定启动完成后，通过检测和监控系统来实时监测汽轮机的运行状态，确保其达到稳定工作条件。
如果在监测过程中发现异常情况，需要及时采取相应的措施进行调整和修复。
停车过程汽轮机的停车过程与盘车过程相反，是将汽轮机从正常运行状态停止的过程。
汽轮机的停车过程一般包括以下几个主要步骤：1. 启动停车在停车前，要将汽轮机的负荷降到最低限度，并逐渐停止外部供汽，逐渐降低蒸汽流量和压力，使汽轮机的转速逐渐降低。
2. 急停当汽轮机的转速降至一定程度后，可以进行急停操作，即通过紧急刹车装置迅速减速并停止转动汽轮机。
3. 冷却处理停车后，需要进行冷却处理，包括停止给汽轮机供水和油等操作，将汽轮机温度和压力降至安全范围之内。
4. 空电运行在彻底停止汽轮机后，可以继续运行电动机供电辅助设备，以保持系统的正常运行，并进行一些必要的检查和维护工作。
5. 完全停止当需要彻底停止汽轮机时，可以关闭电动机和辅助设备，并进行的检查和维护工作，确保汽轮机处于安全的停机状态。
汽轮机盘车装置汽轮机盘车装置简介汽轮机是一种将燃料燃烧产生的热能转化为机械能的设备。
汽轮机盘车是指通过对汽轮机进行一系列操作，使其快速启动并达到运行状态。
为了有效地盘车和维护汽轮机的正常运行，盘车装置被广泛应用于汽轮机厂房中。
本文将介绍汽轮机盘车装置的工作原理、主要组成部分和操作流程。
工作原理汽轮机盘车装置的工作原理主要涉及到控制汽轮机的停车、启动和运行过程。
其基本原理包括以下几点：1. 启停控制系统：通过控制汽轮机的供气、供热、供水和电力等参数，实现汽轮机的启动和停车过程。
启停控制系统通常由自动控制系统和人工操作控制系统组成。
2. 汽轮机盘车装置：盘车装置主要由控制台、保护装置和仪表设备组成。
控制台提供操作人员进行启停控制和监测汽轮机运行状态的界面；保护装置用于监测和保护汽轮机在运行过程中的安全性；仪表设备用于显示和记录汽轮机各项运行参数。
3. 启动过程：启动过程包括预热、通气、点火和加荷等阶段。
具体操作包括逐渐加热汽轮机至高温状态，通过引入空气将燃料点火以产生燃烧，加速汽轮机转速并逐步加荷，使汽轮机进入工作状态。
4. 停车过程：停车过程包括减载、冷却和切断供气等阶段。
具体操作包括逐渐减少荷载，冷却汽轮机至安全温度，切断燃料供给和外部能源供应，并最终使汽轮机停止运转。
主要组成部分汽轮机盘车装置一般包括以下主要组成部分：1. 控制台：控制台是盘车装置的操作中心，通常包括操作按钮、显示屏、指示灯和报警器等设备。
通过操作控制台，操作人员可以对汽轮机进行启停控制，监测汽轮机的运行参数。
2. 保护装置：保护装置用于监测汽轮机运行过程中的各项参数，并对异常情况进行检测和保护。
一旦发现异常情况，保护装置将自动采取相应措施，如停止供气、切断电源等，以保证汽轮机的安全运行。
3. 仪表设备：仪表设备用于显示和记录汽轮机的运行参数，包括转速、温度、压力等方面的参数。
通过仪表设备，操作人员可以实时了解汽轮机的运行状态，及时做出相应的调整和处理。
图解盘车装置
盘车装置形式
电动盘车装置主要有两种形式:
1、具有螺旋轴的电动盘车装置(大多数国产中小型汽轮机及125、300MW机组采用);
2 、具有摆动齿轮的电动盘车装置(国产机组50MW、100MW、200MW采用)，它具有螺旋轴电动盘车装置和工作原理。
螺旋轴电动盘车装置由电动机、联轴器、小齿轮、大齿轮、啮合齿轮、螺旋轴、盘车齿轮、保险销、手柄等组成。
装置操作程序
啮合齿轮内表面铣有螺旋齿与螺旋轴相啮合，啮合齿轮沿螺旋轴可以左右滑动。
当需要投入盘车时，先拔出保险销，推手柄，手盘电动机联轴器直至啮合齿轮与盘车齿轮全部啮合。
当手柄被推至工作位置时，行程开关接点闭合，接通盘车电源，电动机起动至全速后，带动汽轮机转子转动进行盘车。
当汽轮机起动冲转后，转子的转速高于盘车转速时，使啮合齿轮由原来的主动轮变为被动轮，即盘车齿轮带动啮合齿轮转动，螺旋轴的轴向作用力改变方向，啮合齿轮与螺旋轴产生相对转动，并沿螺旋轴移动退出啮合位置，手柄随之反方向转动至停用位置，断开行程开关，电动机停转，基本停止工作。
若需手动停止盘车，可手揿盘车电动机停按钮，电动机停转，啮合齿轮退出，盘车停止。
汽轮机盘车装置1、概述汽轮机启动前和停机后，为避免转子弯曲变形，须设置连续盘车装置。
在汽轮机启动冲转前，转子两端由于轴封供汽，蒸汽便从轴封两端漏如汽轮机，并集中在汽缸上部，使转子和汽缸产生温差，若转子不动则会使转子产生热弯曲；同样，汽轮机停机后，转子仍具有较高的温度，蒸汽聚集在汽缸的上部，由于汽缸结构不同，汽轮机上下缸温降速度不一样，也会使转子产生热弯曲；另外，在汽轮机启动前，通过盘车可使汽轮机上下缸以及转子温度均匀，自由膨胀，不发生动静部分磨擦，有助于消除温度较高的轴颈对轴瓦的损伤，还能消除转子由于重力产生的自然弯曲。
2、盘车装置工作原理（含结构）本汽轮机采用的盘车装置为低速盘车，安装在低压缸B和发电机之间，电动机驱动，配置气动操纵机构，主要有以下特点：A、在汽机转速降至零转速时，既能电动盘车，也能手动盘车；既可远方操作，也可就地操作。
B、盘车装置是自动啮合型的，盘车转速为1.5 r/min。
C、盘车装置在汽轮机冲转达到一定转速后自动退出，并能在停机时自动投入。
D、盘车装置与顶轴油系统间设联锁，防止在油压建立之前投入盘车，盘车装置正在运行而油压降低到不安全值时能发出报警，当供油中断时能自动停止运行。
1）盘车装置传动机构图11－18 盘车装置传动机构图11－18 盘车装置传动机构示意图。
盘车的传动机构有以下几部分组成：盘车齿轮、摆动齿轮、小齿轮、减速齿轮、中间齿轮、涡轮、涡杆、从动轮以及电机传动链条等组成。
摆动齿轮为活动式传动机构，摇臂与盘车装置的操作手柄及气动执行机构的活塞杆相连接，其回转中心位于主动齿轮轴上，摆动齿轮在主动轴的小齿轮上公转，在摇臂顺时针转动到一定位置时，摆动齿轮与转子盘车齿轮进入啮合状态。
驱动电机通过链条、涡轮、涡杆、减速齿轮来传递转矩使摆动轮齿轮顺时针自转，盘车齿轮带动转子转动。
在汽轮机停运时，盘车齿轮的反作用力矩相对于摇臂为顺时针方向，使摆动齿轮与盘车进一步啮合，即摆动齿轮为主动轮时，啮合状态是稳定的。
汽轮机介绍之盘车装置的结构及作用汽轮机是一种利用高温高压蒸汽产生动力的热力机械装置。
为了保证汽轮机的正常运行和安全性，盘车装置是不可缺少的重要部分之一、本文将介绍汽轮机盘车装置的结构和作用。
盘车装置是指将汽轮机的转子轮盘、转子轴和叶轮进行装配和拆卸的设备，主要由盘车机构、卸盘工装和操作控制系统组成。
首先，盘车机构是盘车装置的核心部分，由转子接头、逆向卸落剂、传动系统和支撑系统组成。
转子接头是连接转子轴和盘车机构的部件，可以实现转子轮盘和轴的固定、传动和定位。
逆向卸落剂是用于卸盘的推力装置，通过设置逆向推力，可以实现拆卸和安装转子时的顺序控制。
传动系统主要包括卸盘工装的传动装置，用于提供所需的运动力量。
支撑系统主要用于支撑转子，在卸盘过程中保持转子的平衡。
其次，卸盘工装是盘车装置的重要组成部分，用于具体操作转子的拆卸和安装。
它包括支撑装置、卸盘夹具和移动装置。
支撑装置主要用于保持转子在拆卸和安装过程中的平衡，并提供支撑点。
卸盘夹具是用于固定和传递转子轮盘和轴的装置，可以根据转子的尺寸和结构进行设计和制造。
移动装置用于抬升和移动卸盘工装，使得转子能够快速安装到或拆卸出汽轮机。
最后，操作控制系统是盘车装置的关键部分，用于实现盘车操作的自动化和精确控制。
它包括电气控制系统、液压系统和监控系统。
电气控制系统主要用于控制盘车机构和卸盘工装的运动方向和速度，可以通过按钮、控制台或者计算机软件进行操作。
液压系统主要用于提供盘车机构所需的动力，使盘车装置能够进行转子的拆卸和安装。
监控系统用于实时监测盘车装置和转子的状态，以确保操作的稳定和安全。
盘车装置的作用主要有以下几点：1.实现汽轮机转子的拆卸和安装：盘车装置通过支撑装置和卸盘夹具，可以将大型和重量较大的转子安全地从汽轮机中拆卸下来，并将其安装到汽轮机上，实现转子在不同汽轮机之间的更换和维修。
2.维护和修理转子：通过拆卸转子，可以进行对转子进行检查、测量和维修，包括定位、平衡、磨损检查和更换部件等工作。
汽轮机盘车装置介绍：本文档旨在详细介绍汽轮机盘车装置的相关知识和使用方法。
盘车装置是汽轮机运行过程中必不可少的设备，用于实现汽轮机的启动、停车和调整。
本文将从以下几个方面进行介绍：汽轮机盘车装置的工作原理、结构组成、操作步骤和维护要点等。
章节一、汽轮机盘车装置的工作原理1.1 汽轮机盘车装置的定义1.2 盘车装置的工作原理概述1.3 盘车过程中相关参数的变化规律章节二、汽轮机盘车装置的结构组成2.1 主要部件的功能和作用2.2 主要部件的结构图示2.3 盘车装置与汽轮机其他部件的连接方式章节三、汽轮机盘车装置的操作步骤3.1 准备工作3.1.1 确定盘车装置所需的设备和工具3.1.2 检查盘车装置的安全状态3.2 盘车前的准备工作3.2.1 关闭汽轮机的各种设备和系统3.2.2 检查盘车装置的工作状态和连接情况3.3 盘车装置的启动步骤3.3.1 启动主控制系统3.3.2 启动盘车装置的辅助设备3.3.3 检查盘车装置的工作状态和参数3.4 盘车装置的停车步骤3.4.1 停止盘车装置的辅助设备3.4.2 停止主控制系统3.4.3 检查盘车装置的停车状态和参数章节四、汽轮机盘车装置的维护要点4.1 盘车装置的定期维护4.1.1 清洁盘车装置的各个部件4.1.2 检查盘车装置的工作状态和连接情况4.2 故障处理和修理4.2.1 盘车装置常见故障的判断和处理方法4.2.2 盘车装置的维修和更换零部件附件：本文档涉及的附件见下表所示：附件1：汽轮机盘车装置的结构图附件2：盘车装置的操作手册附件3：汽轮机盘车装置的维护记录表法律名词及注释：1、盘车装置：用于汽轮机启动、停车和调整的设备。
2、主控制系统：控制并监测盘车装置的系统，包括各个传感器、开关和执行机构等。
3、辅助设备：提供盘车装置所需的电力、气体和液体等辅助能源的设备，如电源、压缩空气系统和润滑系统等。
