直线导轨安装作业标准

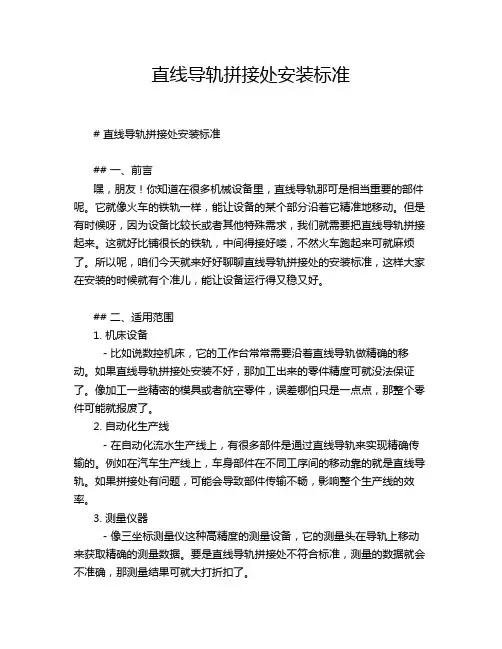

直线导轨拼接处安装标准# 直线导轨拼接处安装标准## 一、前言嘿，朋友！你知道在很多机械设备里，直线导轨那可是相当重要的部件呢。

它就像火车的铁轨一样，能让设备的某个部分沿着它精准地移动。

但是有时候呀，因为设备比较长或者其他特殊需求，我们就需要把直线导轨拼接起来。

这就好比铺很长的铁轨，中间得接好喽，不然火车跑起来可就麻烦了。

所以呢，咱们今天就来好好聊聊直线导轨拼接处的安装标准，这样大家在安装的时候就有个准儿，能让设备运行得又稳又好。

## 二、适用范围1. 机床设备- 比如说数控机床，它的工作台常常需要沿着直线导轨做精确的移动。

如果直线导轨拼接处安装不好，那加工出来的零件精度可就没法保证了。

像加工一些精密的模具或者航空零件，误差哪怕只是一点点，那整个零件可能就报废了。

2. 自动化生产线- 在自动化流水生产线上，有很多部件是通过直线导轨来实现精确传输的。

例如在汽车生产线上，车身部件在不同工序间的移动靠的就是直线导轨。

如果拼接处有问题，可能会导致部件传输不畅，影响整个生产线的效率。

3. 测量仪器- 像三坐标测量仪这种高精度的测量设备，它的测量头在导轨上移动来获取精确的测量数据。

要是直线导轨拼接处不符合标准，测量的数据就会不准确，那测量结果可就大打折扣了。

## 三、术语定义1. 直线导轨- 简单来说呢，直线导轨就是一种能够让物体沿着直线方向平滑移动的装置。

它通常由导轨和滑块组成，就像轨道和在轨道上行驶的小车一样。

导轨是固定在设备上的那个长条部分，滑块则是套在导轨上，可以带着其他部件来回滑动的部分。

2. 拼接处- 这就是当我们把两段或者多段直线导轨连接在一起的那个地方。

就好比我们把两根短的铁轨接起来的那个接头处，这个地方要是没处理好，就会影响整个导轨的性能。

## 四、正文（一）安装前的准备工作1. 导轨的检查- 化学成分方面，要确保导轨的材料符合设计要求。

一般来说，优质的直线导轨采用的是高强度合金钢，这种材料具有良好的耐磨性和抗腐蚀性。

直线导轨的安装步骤教学内容
安装直线导轨的教学内容
一、准备工作
1、准备需要安装的直线导轨（一般包括主导轨、从动导轨和定位导轨）；
2、检查规格和质量，确保机械装置的表面光滑和无污染；
3、检查安装面是否平整，安装面材料的质量，以及尺寸是否准确；
4、安装时要注意主导轨、从动导轨、定位导轨的安装顺序，选择不同的固定工具。

二、安装步骤
1、安装定位导轨：先用硬毛刷将安装面的灰尘清除干净，然后用改锥将定位导轨固定在安装面上，再用扳手将固定螺钉拧紧。

2、安装从动导轨：将从动导轨放置在定位导轨上，用改锥将其固定在安装面上，再用扳手将固定螺钉拧紧。

3、安装主导轨：将主导轨的一端放置在从动导轨的滑块处，再将另一端的导轨横放在定位导轨上，用改锥将其固定在安装面上，最后用扳手拧紧固定螺钉。

4、检查安装：安装完毕后，需要进行检查，确认安装的所有元件是否正确，螺栓是否牢固，导轨是否定位准确，机械装置的动作是否顺畅，是否有安全隐患等。

三、维护和保养
1、定期检查：安装完成后，应定期检查主导轨、从动导轨和定位导轨的夹紧器，如发现松动，及时用扳手将其拧紧。

2、日常清洁保养：定期清洁机械装置表面。

直线导轨如何正确安装？1. 安装直线导轨前，应清除机械安装表面的毛刺、污垢和表面伤痕。

在正式安装前，线性滑轨应涂上防锈油。

安装前，请用清洁油清洁基准面并安装。

一般来说，基准面清洁后，基准面更简单生锈，因此建议使用粘度较低的主轴润滑剂。

2. 将直线导轨的主导轨轻轻放置在床平台上，用横向固定螺丝或其他固定装置轻轻搭配直线导轨。

安装使用前，确认螺丝孔是否关闭，假设底座的加工孔没有关闭，强行拧紧螺栓会大大影响组合精度和使用质量。

3.从远端到近端依次略微拧紧滑轨的定位螺丝，使滑轨与垂直安装面略微贴合。

竖向基准面略微拧紧后，加强横向基准面的锁紧力，使主轨与横向基准面真正贴合。

4. 用扭力扳手依据各种材料的锁紧力矩，渐渐拧紧滑轨的定位螺丝。

安装滑轨时，请依据平台材质和固定螺丝型号选择锁紧力矩。

用扭力扳手渐渐拧紧轨道螺栓。

5. 使用相同的安装方法安装辅佑襄助导轨。

注意，在滑轨上安装滑轨后，由于安装空间有限，很多辅佑襄助部件无法安装。

在此阶段安装所需的配件。

附件可以是润滑脂接头、油管接头或防尘系统等。

6. 轻轻地将移动平台连接到主导轨和辅佑襄助导轨的滑动座上。

7. 首先拧紧移动平台上的横向紧固螺钉，安装定位后按以下次序进行。

直线导轨的安装没有横向定位的安装：1. 首先将导轨放置在一个平面上，然后用螺栓将直线导轨的两个端点轻轻固定，然后在其旁边放置一把尺子。

将直尺与导轨平行放置，沿直尺移动千分表测量a1与a2之间的距离，并依据直尺对导轨进行微调，直到千分表的数量达到预期值。

2. 从远端到近端依次拧紧螺钉。

拧紧螺钉的扭矩应参照上述示例中的扭矩表值。

全部螺栓拧紧后，用千分表从导轨的一端滑到另一端，以确保平行性。

安装面无侧向定位时，若从导轨中心安装螺钉，由于螺栓与安装孔之间的摩擦，简单造成导轨的细小变形。

建议从远端到近端依次拧紧螺钉。

3. 这时只能用全固定的直线导轨作为参考导轨，并在从动直线导轨两端临时拧紧螺钉，然后将百分表置于参考导轨的两个滑块上，并千分表移动仪表读数，然后从一端拧紧调整导轨的螺栓。

直线导轨安装步骤和技术要求直线导轨是一种用于工业生产设备、机械设备以及运输设备的重要部件，它能够提供稳定的线性运动，并具有高精度和高刚性的特点。

正确安装直线导轨对于确保设备的正常运行，提高设备的精度和可靠性至关重要。

以下是直线导轨的安装步骤和技术要求：一、安装步骤：1.选择安装位置：确定直线导轨的安装位置，并确保其能够满足设备的要求和作业空间的需要。

2.准备工作：清理安装位置，确保其平整、干净，并检查地面的水平度。

3.安装基础：根据直线导轨的尺寸和重量，安装坚固的基础结构以支撑直线导轨。

基础结构应符合相关的设计要求和规范。

4.安装底座：将直线导轨的底座与基础结构连接，并使用螺栓或螺钉进行固定。

5.安装导轨：将导轨平放在底座上，并使用螺栓或螺钉进行固定。

确保导轨与底座紧密连接，且导轨的表面光滑平整。

6.检验安装质量：使用检测仪器检查直线导轨的安装质量，包括平直度、垂直度和水平度等指标。

7.调整和校正：根据检验结果，对直线导轨进行调整和校正，以保证其水平度、垂直度和平直度的要求。

8.固定螺栓：检查并紧固导轨上的螺栓，确保其稳固可靠。

9.清理和保养：清理直线导轨及其周围的环境，定期进行保养维护，保证其正常运行。

二、技术要求：1.安装精度：直线导轨的安装精度直接影响到设备的运行精度和可靠性。

根据设备的要求，确保直线导轨的安装精度达到相关标准和规范的要求。

2.基础结构：直线导轨的基础结构必须满足承受直线导轨重量和振动的要求，并且能够保持稳定的支撑。

基础结构的设计和施工要符合相关的规范和标准。

3.底座固定：底座与基础结构的固定要牢固可靠，并且能够保证导轨的水平度和垂直度。

4.导轨表面状态：直线导轨的表面应保持光滑平整，并且没有明显的缺陷和损伤。

必要时可以进行抛光处理以提高其表面质量。

5.螺栓固定：导轨上的螺栓必须牢固可靠，并且要根据要求进行正确的紧固力度。

螺栓的选择和紧固要符合相关的标准和规范。

6.检测和校正：安装完成后，必须对直线导轨进行检测和校正，以确保其满足设计要求和运行要求。

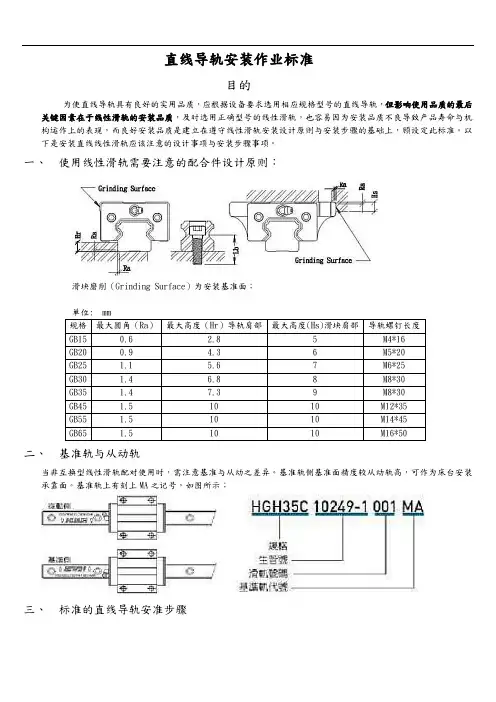

直线导轨安装作业标准目的为使直线导轨具有良好的实用品质，应根据设备要求选用相应规格型号的直线导轨，但影响使用品质的最后关键因素在于线性滑轨的安装品质，及时选用正确型号的线性滑轨，也容易因为安装品质不良导致产品寿命与机构运作上的表现，而良好安装品质是建立在遵守线性滑轨安装设计原则与安装步骤的基础上，顾设定此标准。

以下是安装直线线性滑轨应该注意的设计事项与安装步骤事项。

一、使用线性滑轨需要注意的配合件设计原则：滑块磨削（Grinding Surface）为安装基准面；单位: mm二、基准轨与从动轨当非互换型线性滑轨配对使用时，需注意基准与从动之差异。

基准轨侧基准面精度较从动轨高，可作为床台安装承靠面。

基准轨上有刻上MA之记号，如图所示；三、标准的直线导轨安准步骤上图为平行使用安装的标准规范，本规范例中的安装平台具备下列特征：①固定平台具备两个安装线轨的基准面，配合导轨安装基准侧。

②移动平台具备一个侧向定位的基准面以及迫紧螺丝。

③主轨安装侧与移动平台迫紧螺丝为同侧位置。

Ⅰ、固定方式使用下图所列的四种固定方式固定滑轨及滑块，以确保机台的运行精度。

使用固定板固定使用固定螺丝固定使用推拔固定使用滚柱固定Ⅱ、滑轨安装1、检查需安装直线导轨的设备安装面粗糙度、平整度，一般刮削装配面在Ra1.6以上，磨削或刨削面在Ra0.8以上，确认螺丝孔与线轨螺丝孔是否吻合，（注意假设底座加工螺丝孔与线轨螺丝孔不吻合又强行锁紧螺丝，会大大影响到组合精度与使用品质）。

2、在直线导轨安装之前用锉刀、刮刀、砂纸、油石清除机械安装面上的油漆、加工残留凸点、毛刺、污垢等表面伤痕。

A、用锉刀、刮刀清理装配表面油漆、凸点、毛刺B、用油石打磨装配面毛刺凸点、毛刺C、线轨固定螺丝孔回牙并清理螺孔残渣D、线轨安装面用无纺布清洗、清洁干净E、将主导轨轻轻安置在床台上，使用侧向固定螺丝或其他固定治具使线轨与侧向安装面轻轻贴合。

F、根据导轨螺丝孔安放导轨螺丝G、旋进螺丝但不需要拧紧H有中间向两侧按顺序将滑轨的定位螺丝稍微旋紧，是导轨与垂直安装面稍微贴合。

直线导轨安装平行度要求(二)直线导轨安装平行度要求1. 什么是直线导轨安装平行度？直线导轨安装平行度指的是在直线导轨安装过程中，导轨的安装位置与水平面之间的夹角的精度要求。

平行度是衡量导轨安装准确性的重要指标之一。

2. 直线导轨安装平行度的重要性导轨的安装平行度是确保设备正常运行和精度要求的关键因素。

如果导轨的安装平行度达不到要求，将会导致设备运动时出现偏差，影响设备的精度和工作效率。

3. 直线导轨安装平行度的要求为了确保导轨的安装平行度达到要求，以下几个方面需要特别注意：导轨的安装面导轨的安装面必须平整、光滑，并且垂直于设备工作方向。

如果安装面不平整，导轨安装时可能会出现变形或者倾斜，影响导轨的平行度。

导轨的安装位置导轨的安装位置需要在设备的工作空间内选择一个适当的位置。

安装位置应该符合设备设计要求，并且保证导轨的长度和安装角度符合技术要求。

安装装置的准确性在安装导轨的过程中，需要使用准确的安装装置，例如水平仪、测量工具等，以确保导轨的安装角度准确。

安装装置必须经过校准，并且能够满足导轨安装时的精度要求。

安装过程的现场环境安装导轨的现场环境必须保持干净、整洁，并且没有震动或者其它干扰因素。

任何干扰因素都可能造成导轨在安装过程中发生偏移或者变形，影响导轨的平行度。

4. 直线导轨安装平行度要求的实例解释以CNC机床上的导轨安装为例，平行度的要求非常严格。

导轨的安装必须在精密的加工床上进行，安装面必须经过平整处理，并且垂直于工作台面。

安装过程中需要使用精度高的测量工具，例如激光测量仪和等高仪，以确保导轨的安装平行度在允许范围内。

此外，导轨的安装位置和长度也需要符合机床设计要求，以保证机床稳定性和工作精度。

在安装过程中，需要使用合适的校准装置，例如平行度卡尺和块尺等进行校准，以确保导轨的安装角度准确。

为了避免安装过程中的干扰因素，导轨的安装现场必须保持整洁、干净，并且没有震动。

在安装之前，需要对现场环境进行评估和调整，以确保导轨的安装平行度要求的实现。

安装导轨要求安装导轨要求直线电动机是借助于电磁作用原理，直接将电能转换为直线运动的驱动装置。

最初以高速运输和牵引为主，经过不断改进后应用范围逐渐扩大到电脑及办公设备、半导体制造装备、医疗装备、工业自动化、自动绘图仪等等。

根据不同应用场合的差异，直线电动机的种类也很多。

近年出现一种由直线电动机与铝合金滚柱导轨组合的高速线性驱动部件。

直线导轨与平面导轨一样，有两个基本元件；一个作为导向的为固定元件，另一个是移动元件。

由于直线导轨是标准部件，对机床制造厂来说．唯一要做的只是加工一个安装导轨的平面和校调导轨的平行度。

当然，为了保证机床的精度，床身或立柱少量的刮研是必不可少的，在多数情况下，安装是比较简单的。

用两个等高量块和一大理石量尺放在安装基面上,放上精密的水平仪调试底座水平，要求是底座中凸(2~3格)。

直线导轨安装基面粗糙度,平面度,直线度以及外观的检查。

要求：当水平调试好以后,必须用激光干涉仪测量出主直线导轨安装基面(我们通常以靠近右侧立柱的一条直线导轨面为主导轨)的平面度允许每10m中凸0.05mm，全行程直线度允许中凸0.03mm。

粗糙度要求1.6，外观无铸造缺陷。

直线导轨安装基面与导轨侧基准安装面的倒角处理。

要求：倒角半径小于或等于3.5mm，若发现倒角过大或凸出，应及时采用油石和锉刀处理，否则会造成导轨精度的安裝不良或者会干涉滑块。

直线导轨安装基面锁紧螺纹孔的加工。

要求：确认安装螺孔的位置是否正确，各相连螺孔的中心距120mm大于0.1mm或小于0.1mm；为保证高精度的螺孔加工，要求选用数控设备定位加工。

机床采用龙门式结构布局，由双立柱、横梁及床身组成一个封闭的刚性框架结构。

横梁固定不作升降，两个立式磨头，一个卧式磨头分别安装在横梁的两侧，磨头既可作水平移动还可作垂直调整、升降。

每个磨头都配有金刚滚轮砂轮成形修整装置，装在磨头拖板上，实现修整补偿和进给。

床身与工作台采用双V型导轨副，工作台导轨为贴塑导轨。

直线导轨安装方法直线导轨是一种常见的机械零件，广泛应用于各种机械设备中，如数控机床、工业机器人、运动平台等。

它的作用是为运动部件提供稳定的支撑和导向，使其能够沿直线运动。

直线导轨的安装方法如下：1.安装基座：首先需要在机床或设备的床身上安装一个基座，用于支撑直线导轨。

基座的选材应考虑机床或设备的负载和工作环境，通常使用矩形管或方管制作。

基座应固定牢固，没有松动和晃动。

2.安装滑块：滑块是直线导轨的移动部件，需要沿导轨的轨道进行安装。

滑块上有轴承或滚珠，可以使移动平稳，并且减少摩擦和磨损。

在安装滑块之前，需要先在导轨上涂抹润滑剂，以减少滑动时的摩擦。

3.调整滑块：安装滑块之后，需要进行调整，保证滑块在直线导轨上的移动平稳和方向正确。

调整滑块需要使用专门的工具，如油墨或测量仪器。

采用调整螺栓可以在滑块上进行微调，使其与导轨保持恰当的接触。

4.固定滑块：调整完滑块之后，需要将其固定在导轨上，以确保在工作过程中不会产生位移。

通常使用螺栓将滑块固定在导轨上，螺栓要选择合适的规格和强度，以确保固定可靠。

5.配置导轨：直线导轨通常由多个轨道组成，需要根据实际需要进行配置。

在配置导轨时，需要保证各轨道的平行度和水平度，以保证滑块在运动过程中的稳定性和精度。

6.引导装置：为了增加直线导轨的稳定性和耐磨性，通常还需要添加引导装置。

引导装置通常采用导轨两侧配备滑动块或滑动导轨，可以防止滑块在运动过程中的侧向位移和倾斜，提高导轨的稳定性和使用寿命。

7.检查和调试：安装完直线导轨后，需要进行检查和调试，以确保滑块的移动平稳和精度符合要求。

通过移动滑块并观察其运动轨迹和滑动阻力，可以判断是否安装正确。

总结起来，直线导轨的安装方法包括安装基座、安装滑块、调整滑块、固定滑块、配置导轨、添加引导装置以及检查和调试。

正确的安装方法可以确保直线导轨的使用效果和寿命，提高机床或设备的工作精度和稳定性。

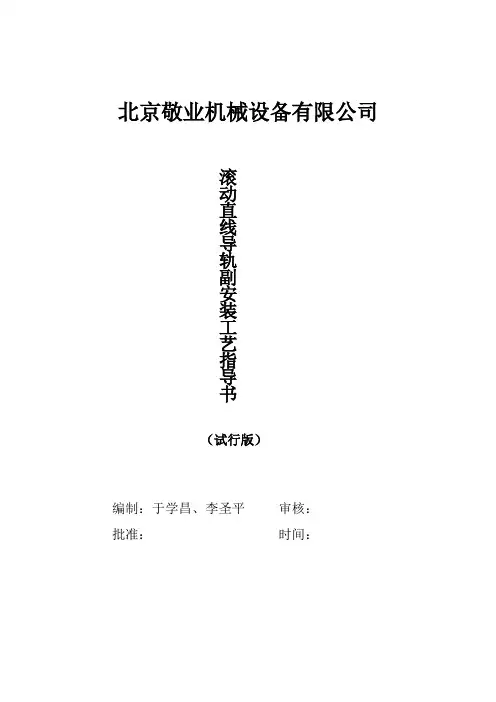

北京敬业机械设备有限公司编制：于学昌、李圣平 审核： 批准： 时间：滚动直线导轨副 安装工艺指导书（试行版）一、组合形成滚动直线导轨副常用组合形式如图1滚动直线导轨副也可将滑块作为一个基座如图2滚动直线导轨副还能进行以下几种形式安装如图3双根侧装，滑块移动二、安装基面的精度要求：1、安装误差大对摩擦阻力和导轨副的寿命都有一定的影响(见图4e1,e2)2、安装误差较大时会造成摩擦力增大,寿命降低,在通常情况下,安装误差控制在表1给出许容误差e1范围内.安装基面高度误差注：许容值e2按一段、二段作业指导书所规定的数值。

三、安装方法：首先依图领料清洁外表面，然后检查下列1、2项的形式的尺寸是否与图纸相符。

1、 双导轨定位及单导轨定位，如下图所示2、 安装基面的台阶高度及倒角大小如下图及推荐取值表2。

表23、 导轨与滑块基准的识别：如下图所示，安装时应认准基准面按规定安装，否则无法保证精度。

4、导轨的安装1）、用油石打去轨道安装基准面上的毛刺和微小凸出部位（凸出部位应≤0.01mm ）。

2)、用2米（或长于导轨基准面）的平尺涂红丹检查基准面的平行度（或接触面应分布匀均），但凸出部位应≤0.01mm，如超差要做相应的处理：如刮研，冲填或贴垫（指基准侧面）。

3）、导轨基准面必须清洁后导轨方可就位，并全部带上螺栓。

4）、使导轨基准面和底座安装基准面预压紧，（从中间开始，预紧力约大于导轨变形力）（如上图）使导轨的侧面与安装基准面紧密接合。

5）、上述工作完成后，按表3用力矩扳手逐个拧紧导轨的安装螺钉，从中间开始交叉顺序向两端拧紧。

5、导轨的校正方法如下图所示。

或选用2M平尺校直基准导轨的直线度，再用基准导轨校验另一导轨，保证直线度在规定范围内。

2M平尺6、滑块和工作台的安装固定：在紧固滑块螺钉时请按下图所示顺序进行。

力矩可按表3。

四、拼接导轨的接头标记和组合按图14所示五、安装注意事项1、在基准侧面相反的一侧刻有出厂标记后带“（J）”或轨面上有双箭头的导轨及指向面为基准导轨的基准侧面。

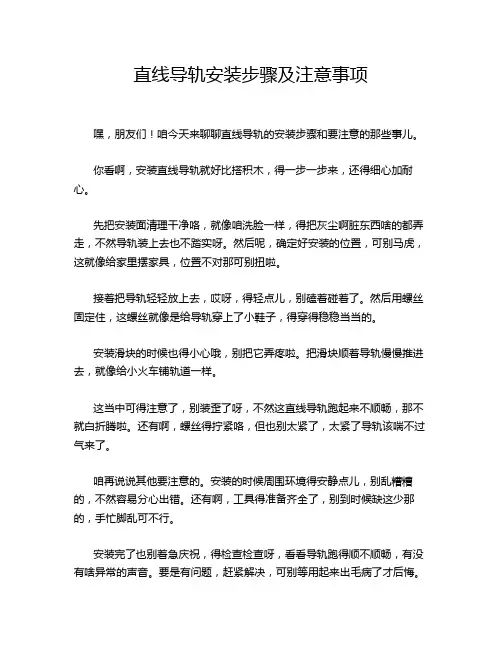

直线导轨安装步骤及注意事项嘿，朋友们！咱今天来聊聊直线导轨的安装步骤和要注意的那些事儿。

你看啊，安装直线导轨就好比搭积木，得一步一步来，还得细心加耐心。

先把安装面清理干净咯，就像咱洗脸一样，得把灰尘啊脏东西啥的都弄走，不然导轨装上去也不踏实呀。

然后呢，确定好安装的位置，可别马虎，这就像给家里摆家具，位置不对那可别扭啦。

接着把导轨轻轻放上去，哎呀，得轻点儿，别磕着碰着了。

然后用螺丝固定住，这螺丝就像是给导轨穿上了小鞋子，得穿得稳稳当当的。

安装滑块的时候也得小心哦，别把它弄疼啦。

把滑块顺着导轨慢慢推进去，就像给小火车铺轨道一样。

这当中可得注意了，别装歪了呀，不然这直线导轨跑起来不顺畅，那不就白折腾啦。

还有啊，螺丝得拧紧咯，但也别太紧了，太紧了导轨该喘不过气来了。

咱再说说其他要注意的。

安装的时候周围环境得安静点儿，别乱糟糟的，不然容易分心出错。

还有啊，工具得准备齐全了，别到时候缺这少那的，手忙脚乱可不行。

安装完了也别着急庆祝，得检查检查呀，看看导轨跑得顺不顺畅，有没有啥异常的声音。

要是有问题，赶紧解决，可别等用起来出毛病了才后悔。

直线导轨这东西啊，就像是机器的腿，腿不好使，机器还怎么好好工作呀。

所以咱可得认真对待安装这件事儿，别嫌麻烦。

反正啊，安装直线导轨可不是闹着玩的，得用心，得仔细。

大家可别小瞧了这些细节，往往细节决定成败呢！咱把直线导轨安装好了，机器才能稳稳当当、顺顺利利地工作呀，你们说是不是这个理儿？。

直线导轨的安装方法和要点直线导轨是一种常见的机械部件，广泛用于工业生产线、机械加工设备、自动化系统等领域，具有高精度、高效率和可靠性的特点。

为了确保直线导轨的正常运行和使用寿命，安装方法和要点至关重要。

一、直线导轨的安装方法：1.确定安装位置：根据具体使用要求和设备空间，确定直线导轨的安装位置，并进行测量和标记。

2.安装底座和支架：根据测量结果，在安装位置上安装底座和支架，底座必须牢固固定在地面或工作台上。

3.安装导轨基座：根据具体型号和安装要求，将导轨基座固定在底座上。

确保基座水平且垂直度满足要求。

4.安装导轨：将导轨安装在导轨基座上，使用螺栓和螺母进行固定，力求固定稳定，确保导轨在安装位置上不动摇。

5.调整导轨水平度：使用水平仪或其他测量工具，调整导轨的水平度，使其符合设计要求。

6.调整导轨垂直度：使用水平仪或其他测量工具，调整导轨的垂直度，确保导轨的安装位置垂直。

7.安装导轨上的导向装置和滑块：根据具体要求，安装导轨上的导向装置和滑块，确保它们与导轨的配合良好。

二、直线导轨的安装要点：1.底座和支架的选用和安装：底座和支架的选用要根据具体设备要求和导轨型号来确定。

在安装底座和支架时，要严格按照设备说明书或相关标准进行操作，确保固定牢固。

2.导轨基座的选择和安装：导轨基座的选用应根据导轨型号和负载要求来确定，并根据安装要求进行固定。

在安装时，要使用合适的工具，确保每个固定螺栓的扭矩均匀。

3.导轨的安装和调整：在安装导轨时，要保证导轨与基座和支架之间的配合精度。

在安装过程中，要注意避免导轨与其他硬物碰撞，以免导致损坏。

4.检查和调整导轨的水平度和垂直度：导轨的水平度和垂直度是保证导轨正常运行和使用寿命的重要因素。

在安装后，要进行检查和调整，并及时采取措施进行修正。

5.导向装置和滑块的安装：导向装置和滑块与导轨的配合关系直接影响整个系统的精度和稳定性。

在安装时，要确保导向装置和滑块与导轨之间的间隙适当，并做好润滑工作。

直线导轨安装平行度要求(一)直线导轨安装平行度要求1. 定义和背景直线导轨是一种常用于机械设备中的线性运动部件，用于支撑和引导工作台、滑块等运动部件进行直线移动。

而直线导轨的安装平行度则是指导轨的安装面与设定的参考平面之间的垂直度、水平度或倾斜度等，它对于机械设备的运行和精度有着重要的影响。

2. 平行度要求的影响直线导轨的安装平行度不仅影响到滑块和工作台的正常运行，还会对设备的精度和稳定性产生直接影响。

如果平行度不符合要求，导轨会发生扭曲、变形等问题，导致滑块运动不平稳、精度降低甚至无法运动。

3. 平行度要求的一般标准直线导轨的平行度要求是以行业标准或设备制造商的要求为准，一般可以根据以下几个方面来衡量： - 垂直度：指导轨的安装面与垂直方向的夹角，通常要求在度以内； - 水平度：指导轨的安装面与水平面的夹角，通常要求在度以内； - 倾斜度：指导轨的安装面与期望倾斜角度之间的差异，通常要求在度以内。

4. 示例解释以一台数控机床为例，该机床采用直线导轨来支撑工作台的直线运动。

为确保机床的精度和稳定性，需要将导轨安装平行度控制在规定的范围内。

在机床安装过程中，工程师首先利用水平仪来检测导轨的水平度，确保在度以内。

接着使用测量仪器检查导轨的垂直度，确保在度以内。

最后，工程师使用倾斜仪来检测导轨的倾斜度，确保在度以内。

通过以上测量和调整，直线导轨的安装平行度符合要求，从而保证了机床工作台的正常运动和加工精度。

5. 总结直线导轨的安装平行度是确保机械设备正常运行和加工精度的重要因素之一。

借助于现代测量仪器和调整工具，可以对导轨的垂直度、水平度和倾斜度进行精确测量和调整，确保其在规定的范围内。

这将提高机械设备的稳定性和精度，满足用户的需求。

常用直线导轨安装面形位公差精度要求及表面粗糙度直线导轨是用于机械设备上的重要零部件之一，具有使机械设备高精度地进行运动的功能，其精度要求非常高，安装面形位公差和表面粗糙度也是非常重要的因素。

对于直线导轨的安装面形位公差和表面粗糙度的要求应当是什么？一起来看看吧。

一、直线导轨的安装面形位公差要求1.0.02mm以内的垂直度公差对于直线导轨产品，其垂直度的要求非常高，通常要求其垂直度公差不大于0.02mm以内。

在进行安装的时候，要选择水平度符合要求的地面，避免因地面不平而影响导轨的垂直度公差。

2.0.03mm以内的平行度公差在进行直线导轨的安装过程中，平行度公差也是非常重要的因素。

因为如果直线导轨的安装面不够平行，很容易会导致机械设备在运动过程中发生偏移，从而影响机械设备的正常运行。

因此，对于直线导轨的平行度公差要求一般不大于0.03mm以内。

3. 0.03mm以内的相对位置公差直线导轨安装时，还要考虑其相对位置公差。

就是导轨安装时与母线及其他零部件的相对位置关系，该公差一般要求不大于0.03mm，保证直线导轨的安装与附加零部件的匹配性运动。

二、直线导轨的表面粗糙度要求直线导轨的表面粗糙度要求也是非常严格的。

因为直线导轨上的表面粗糙度，会影响传送机械运动过程中的摩擦系数，从而影响机械设备的运动精度和寿命。

一般来说，直线导轨的表面粗糙度要求不易超过Ra 0.4μm，确保其表面光洁度高。

因此，在进行直线导轨安装时，需要选择正确的安装步骤、面位公差要求和表面粗糙度等，保证直线导轨的高精度运动，并且保证添置的产品长时间的使用寿命，从而提高设备的工作效率，保证加工质量和实现高效的生产。

直线导轨的安装方法
1、直线导轨安装步骤：
（1）准备安装设备：直线导轨、安装支架、定位块；
（2）准备安装场所：平整的基座和安装支架须放置在稳定的地面上，安装时注意防止运动方向上有碰撞；
（3）将安装支架安装在定位块上，并且将安装支架与定位块固定在
稳定的地面上；
（4）安装直线导轨：
a.首先通过调整安装支架上的准备孔，依据直线导轨的长度进行安装；
b.将直线导轨的入口螺纹放入准备好的安装支架；
c.紧固螺母和螺栓对导轨固定；
d.安装好直线导轨后，再次紧固所有被安装的螺栓和螺母，以确保
固定的有效性；
（5）安装完成后，可用检测仪测量直线导轨的精度，使其处于待用
状态；
2、安装中需要注意事项：
（1）直线导轨安装后，记得加上防锈涂料；
（2）导轨安装前需检验安装支架是否有缺陷；
（3）安装场所要保证平整，注意防止运动方向上有碰撞；
（4）安装时要慢，包括安装和拆卸，安装必须有特定人员做操作，
确保安全；
（5）安装完成后需要调整，配合时需要完成定位调整；
（6）不要用重物影响导轨，导轨的使用负荷应尽量低；
（7）直线导轨的安装要和零件的安装配合，千万不可脱离搭配，影响定位；
（8）在安装之前要清洁场所，不要有灰尘、油污及金属碎屑等杂物掺入。

产品名称直线导轨产品型号生效日期页码发行部门品质部执行部门装配部修订日期版 本工位名称文件编号料号名称用量备注5、从动侧导轨安装6、导轨接头7、检验深圳市XXXX技术有限公司2、安装时保证导轨的形状位置公差。

3、导轨安装后，滑块能顺畅滑动，无卡涉现象。

见（图11）变更內容：制作：聂代财 校准： 审核：1、导轨基准面选择2、机械零件安装面基准的选择3、导轨的安装4、承载平台的安装③紧锁装配螺丝将承载平台按对角线顺序紧固在滑块上。

见（图8）以基准侧导轨为基准，用百分表校正从动侧导轨位置使之平行，将落地依次紧固。

平度度≦0.03mm.见（图9）导轨的接头必须按照导轨上的标记来进行安装，以保证直线导轨的精度。

且建议配对的导轨接头位置能够错开。

平面与两侧面形位偏移小于0.03mm。

见（图12）安装完直线导轨后，调整，检验直线导轨的直线度，平行度。

直线度2m≦0.02mm,平行度2m≦0.04mm，见（图9）四.注意事项：1、安装时注意安装手法和螺钉的锁紧方法。

②将导轨平稳地放在零件上，使导轨的基准侧贴紧零件的安装面。

见（图3）③将所有螺栓都装配到安装孔以确认孔距是否准确，按顺序将直线导轨的止动螺丝拧紧,使轨道与横向安装面紧靠。

见（图4/5）④使用扭矩扳手 , 将装配螺栓按规定的扭矩拧紧。

直线导轨装配螺栓的拧紧顺序是,从中央位置开始向轴端部按顺序拧紧,这样可获得稳定的精度。

见（图6）⑤其余的配对直线导轨也按同样的方法安装,直到安装全部完成。

见（图2）①使用装配螺丝将承载平台大概固定于滑块上。

见（图10）②使用固定螺丝，将滑块侧边基准面紧固与平台侧面装配面，以确定装配位置。

①非互换型的直线导轨使用时需要注意基准面和非基准面的差异。

基准侧的精度比非基准侧的精度要高，可作为零件止口的承靠边.②滑块的基准边为精加工的侧边，若两侧边都为精加工面，此滑块为互换型滑块，两侧都可以作为安装的基准边。

③直线导轨的基准边为箭头指向的边，若没有箭头标记则两侧都可以作为基准边。

直线导轨安装作业标准目的为使直线导轨具有良好的实用品质，应根据设备要求选用相应规格型号的直线导轨，但影响使用品质的最后关键因素在于线性滑轨的安装品质，及时选用正确型号的线性滑轨，也容易因为安装品质不良导致产品寿命与机构运作上的表现，而良好安装品质是建立在遵守线性滑轨安装设计原则与安装步骤的基础上，顾设定此标准。

以下是安装直线线性滑轨应该注意的设计事项与安装步骤事项。

一、使用线性滑轨需要注意的配合件设计原则：滑块磨削（Grinding Surface）为安装基准面；二、基准轨与从动轨当非互换型线性滑轨配对使用时，需注意基准与从动之差异。

基准轨侧基准面精度较从动轨高，可作为床台安装承靠面。

基准轨上有刻上MA之记号，如图所示；三、标准的直线导轨安准步骤上图为平行使用安装的标准规范，本规范例中的安装平台具备下列特征：①固定平台具备两个安装线轨的基准面，配合导轨安装基准侧。

②移动平台具备一个侧向定位的基准面以及迫紧螺丝。

③主轨安装侧与移动平台迫紧螺丝为同侧位置。

Ⅰ、固定方式使用下图所列的四种固定方式固定滑轨及滑块，以确保机台的运行精度。

使用固定板固定使用固定螺丝固定使用推拔固定使用滚柱固定Ⅱ、滑轨安装1、检查需安装直线导轨的设备安装面粗糙度、平整度，一般刮削装配面在Ra1.6以上，磨削或刨削面在Ra0.8以上，确认螺丝孔与线轨螺丝孔是否吻合，（注意假设底座加工螺丝孔与线轨螺丝孔不吻合又强行锁紧螺丝，会大大影响到组合精度与使用品质）。

2、在直线导轨安装之前用锉刀、刮刀、砂纸、油石清除机械安装面上的油漆、加工残留凸点、毛刺、污垢等表面伤痕。

A、用锉刀、刮刀清理装配表面油漆、凸点、毛刺B、用油石打磨装配面毛刺凸点、毛刺C、线轨固定螺丝孔回牙并清理螺孔残渣D、线轨安装面用无纺布清洗、清洁干净E、将主导轨轻轻安置在床台上，使用侧向固定螺丝或其他固定治具使线轨与侧向安装面轻轻贴合。

F、根据导轨螺丝孔安放导轨螺丝G、旋进螺丝但不需要拧紧H有中间向两侧按顺序将滑轨的定位螺丝稍微旋紧，是导轨与垂直安装面稍微贴合。

直线导轨的安装要求
直线导轨与平面导轨一样，有两个基本元件;一个作为导向的为固定元件，另一个是移动元件。

由于直线导轨是标准部件，对机床制造厂来说，唯一要做的只是加工一个安装导轨的平面和校调导轨的平行度。

当然，为了保证机床的精度，床身或立柱少量的刮研是必不可少的，在多数情况下，安装是比较简单的。

用两个等高量块和一大理石量尺放在安装基面上，放上精密的水平仪调试底座水平，要求是底座中凸(2~3格)。

直线导轨安装基面粗糙度，平面度，直线度以及外观的检查。

当水平调试好以后，必须用激光干涉仪测量出主直线导轨安装基面，我们通常以靠近右侧立柱的一条直线导轨面为主导轨)的平面度允许每10m中凸0.05mm，全行程直线度允许中凸0.03mm。

粗糙度要求1.6，外观无铸造缺陷。

直线导轨安装基面与导轨侧基准安装面的倒角处理。

要求：倒角半径小于或等于3.5mm，若发现倒角过大或凸出，应及时采用油石和锉刀处理，否则会造成导轨精度的安裝不良或者会干涉thk滑块。

直线导轨如何安装直线导轨是现代机械制造领域中的重要零部件，常用于精密机床、数控机床、机器人、电子设备等领域，其安装质量直接影响设备的准确性、稳定性和使用寿命。

本文将介绍直线导轨的安装前提、方法和注意事项。

安装前提在进行直线导轨的安装之前，必须满足以下前提条件：标高要求直线导轨应安装在水平面上，摆放位置以垂直于滑块的方向为准，同时还应满足水平度标准，否则会影响轨道的使用寿命和精度。

环境温度要求直线导轨在安装时应考虑环境温度。

如果安装环境过冷或过热，容易引起材料虚化或收缩。

因此，在安装开始之前，必须确保环境温度的稳定性。

安装工具安装直线导轨所需的工具包括重锤、气枪、手电钻、扳手、卡尺等。

安装方法以下是直线导轨的安装步骤：第一步：准备工作在安装直线导轨前，需要对工作面进行清理。

如果工作面有明显的凹陷或凸起，需要进行打磨和填补。

第二步：整体安装方向设定根据所安装的轴线方向，确定直线导轨的整体安装方向，并在工作面上标记。

第三步：安装导轨将导轨箱体放在已确定安装方向的工作面上，使用重锤确保导轨与工作面平行，并用气枪将导轨箱体上的螺钉固定在工作面上。

第四步：安装滑块将滑块的导轨座子上的T型螺丝卡具和直线导轨对准，并将其插入导轨上，然后旋转T型螺丝卡具将滑块和导轨连接。

第五步：检查在安装完毕后，需要通过手工移动滑块检查导轨是否正常。

如果滑块移动时顺畅，说明导轨安装正确。

注意事项在直线导轨的安装过程中，需要注意以下事项：防止安装过程中的负载震动在移动导轨箱体时，应尽量避免负载震动，因为这会影响导轨在工作时的稳定性。

防止碰撞在安装过程中，应防止导轨受到碰撞。

任何的撞击都可能会导致导轨的不良变形，影响机器零件的定义和吊装实际位置的准确性。

检查系统平衡在整个直线导轨的安装过程中，应仔细检查系统的平衡性。

如果系统不平衡，会导致补偿轮无法显示正确的位置。

结论直线导轨在现代机械制造领域中起着重要的作用，其质量的好坏会直接影响机械设备的准确性和稳定性。

常用直线导轨安装面形位公差精度要求常用直线导轨安装面形位公差精度要求直线导轨是机械设备中常用的零部件，其作用是在运动过程中提供稳定的导向和支撑作用。

直线导轨的安装面形位公差精度对于机械设备的性能和使用寿命有着重要的影响。

下面将详细介绍常用直线导轨安装面形位公差精度要求。

一、直线导轨安装面1. 安装基础：直线导轨必须固定在坚实平整的基础上，以确保其稳定性和刚性。

2. 安装方向：直线导轨应沿着负荷方向安装，以减小因负荷变形而引起的误差。

3. 安装位置：直线导轨应按照设计要求正确地安装在机床或设备上，避免出现偏移或倾斜等现象。

二、形位公差1. 平面度公差：平面度公差是指直线导轨所在平面与参考平面之间的距离偏差。

其精度等级一般为0级、1级、2级和3级。

其中0级为最高精度等级，适用于高速、高精度的机械设备。

2. 垂直度公差：垂直度公差是指直线导轨所在平面与参考平面之间的垂直偏差。

其精度等级一般为0级、1级、2级和3级。

其中0级为最高精度等级，适用于高速、高精度的机械设备。

3. 平行度公差：平行度公差是指两个直线导轨所在平面之间的平行偏差。

其精度等级一般为0级、1级、2级和3级。

其中0级为最高精度等级，适用于高速、高精度的机械设备。

三、安装面形位公差1. 安装误差：安装误差是指由于安装过程中产生的各种误差，如偏移、倾斜和扭曲等。

安装误差对于直线导轨的使用寿命和性能有着很大的影响。

2. 安装面形位公差：安装面形位公差是指直线导轨所在平面与参考平面之间的距离偏差和角度偏差。

其精度等级一般为IT01~IT18，其中IT01为最高精度等级，适用于要求极高的机械设备。

3. 安装面形位公差的测量：安装面形位公差的测量可以通过三坐标测量仪、平面度仪和角度测量仪等设备进行。

在进行测量时，应按照国家标准或行业标准进行操作，以保证测量结果的精确性和可靠性。

四、总结直线导轨是机械设备中重要的零部件，其安装面形位公差精度对于机械设备的性能和使用寿命有着重要的影响。
