直线导轨拼接处安装标准# 直线导轨拼接处安装标准## 一、前言嘿，朋友！你知道在很多机械设备里，直线导轨那可是相当重要的部件呢。
它就像火车的铁轨一样，能让设备的某个部分沿着它精准地移动。
但是有时候呀，因为设备比较长或者其他特殊需求，我们就需要把直线导轨拼接起来。
这就好比铺很长的铁轨，中间得接好喽，不然火车跑起来可就麻烦了。
所以呢，咱们今天就来好好聊聊直线导轨拼接处的安装标准，这样大家在安装的时候就有个准儿，能让设备运行得又稳又好。
## 二、适用范围1. 机床设备- 比如说数控机床，它的工作台常常需要沿着直线导轨做精确的移动。
如果直线导轨拼接处安装不好，那加工出来的零件精度可就没法保证了。
像加工一些精密的模具或者航空零件，误差哪怕只是一点点，那整个零件可能就报废了。
2. 自动化生产线- 在自动化流水生产线上，有很多部件是通过直线导轨来实现精确传输的。
例如在汽车生产线上，车身部件在不同工序间的移动靠的就是直线导轨。
如果拼接处有问题，可能会导致部件传输不畅，影响整个生产线的效率。
3. 测量仪器- 像三坐标测量仪这种高精度的测量设备，它的测量头在导轨上移动来获取精确的测量数据。
要是直线导轨拼接处不符合标准，测量的数据就会不准确，那测量结果可就大打折扣了。
## 三、术语定义1. 直线导轨- 简单来说呢，直线导轨就是一种能够让物体沿着直线方向平滑移动的装置。
它通常由导轨和滑块组成，就像轨道和在轨道上行驶的小车一样。
导轨是固定在设备上的那个长条部分，滑块则是套在导轨上，可以带着其他部件来回滑动的部分。
2. 拼接处- 这就是当我们把两段或者多段直线导轨连接在一起的那个地方。
就好比我们把两根短的铁轨接起来的那个接头处，这个地方要是没处理好，就会影响整个导轨的性能。
## 四、正文（一）安装前的准备工作1. 导轨的检查- 化学成分方面，要确保导轨的材料符合设计要求。
一般来说，优质的直线导轨采用的是高强度合金钢，这种材料具有良好的耐磨性和抗腐蚀性。
直线导轨如何正确安装？1. 安装直线导轨前，应清除机械安装表面的毛刺、污垢和表面伤痕。
在正式安装前，线性滑轨应涂上防锈油。
安装前，请用清洁油清洁基准面并安装。
一般来说，基准面清洁后，基准面更简单生锈，因此建议使用粘度较低的主轴润滑剂。
2. 将直线导轨的主导轨轻轻放置在床平台上，用横向固定螺丝或其他固定装置轻轻搭配直线导轨。
安装使用前，确认螺丝孔是否关闭，假设底座的加工孔没有关闭，强行拧紧螺栓会大大影响组合精度和使用质量。
3.从远端到近端依次略微拧紧滑轨的定位螺丝，使滑轨与垂直安装面略微贴合。
竖向基准面略微拧紧后，加强横向基准面的锁紧力，使主轨与横向基准面真正贴合。
4. 用扭力扳手依据各种材料的锁紧力矩，渐渐拧紧滑轨的定位螺丝。
安装滑轨时，请依据平台材质和固定螺丝型号选择锁紧力矩。
用扭力扳手渐渐拧紧轨道螺栓。
5. 使用相同的安装方法安装辅佑襄助导轨。
注意，在滑轨上安装滑轨后，由于安装空间有限，很多辅佑襄助部件无法安装。
在此阶段安装所需的配件。
附件可以是润滑脂接头、油管接头或防尘系统等。
6. 轻轻地将移动平台连接到主导轨和辅佑襄助导轨的滑动座上。
7. 首先拧紧移动平台上的横向紧固螺钉，安装定位后按以下次序进行。
直线导轨的安装没有横向定位的安装：1. 首先将导轨放置在一个平面上，然后用螺栓将直线导轨的两个端点轻轻固定，然后在其旁边放置一把尺子。
将直尺与导轨平行放置，沿直尺移动千分表测量a1与a2之间的距离，并依据直尺对导轨进行微调，直到千分表的数量达到预期值。
2. 从远端到近端依次拧紧螺钉。
拧紧螺钉的扭矩应参照上述示例中的扭矩表值。
全部螺栓拧紧后，用千分表从导轨的一端滑到另一端，以确保平行性。
安装面无侧向定位时，若从导轨中心安装螺钉，由于螺栓与安装孔之间的摩擦，简单造成导轨的细小变形。
建议从远端到近端依次拧紧螺钉。
3. 这时只能用全固定的直线导轨作为参考导轨，并在从动直线导轨两端临时拧紧螺钉，然后将百分表置于参考导轨的两个滑块上，并千分表移动仪表读数，然后从一端拧紧调整导轨的螺栓。

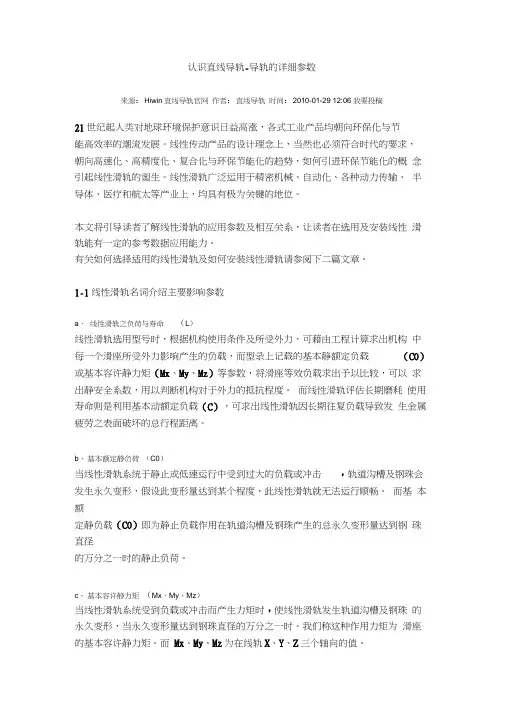

认识直线导轨-导轨的详细参数来源：Hiwin直线导轨官网作者：直线导轨时间：2010-01-29 12:06 我要投稿21世纪起人类对地球环境保护意识日益高涨，各式工业产品均朝向环保化与节能高效率的潮流发展。
线性传动产品的设计理念上，当然也必须符合时代的要求，朝向高速化、高精度化、复合化与环保节能化的趋势，如何引进环保节能化的概念引起线性滑轨的诞生。
线性滑轨广泛运用于精密机械、自动化、各种动力传输、半导体、医疗和航太等产业上，均具有极为关键的地位。
本文将引导读者了解线性滑轨的应用参数及相互关系，让读者在选用及安装线性滑轨能有一定的参考数据应用能力。
有关如何选择适用的线性滑轨及如何安装线性滑轨请参阅下二篇文章。
1-1线性滑轨名词介绍主要影响参数a、线性滑轨之负荷与寿命（L）线性滑轨选用型号时，根据机构使用条件及所受外力，可藉由工程计算求出机构中每一个滑座所受外力影响产生的负载，而型录上记载的基本静额定负载（C0）或基本容许静力矩（Mx、My、Mz）等参数，将滑座等效负载求出予以比较，可以求出静安全系数，用以判断机构对于外力的抵抗程度。
而线性滑轨评估长期磨耗使用寿命则是利用基本动额定负载（C），可求出线性滑轨因长期往复负载导致发生金属疲劳之表面破坏的总行程距离。
b、基本额定静负荷（C0）当线性滑轨系统于静止或低速运行中受到过大的负载或冲击，轨道沟槽及钢珠会发生永久变形，假设此变形量达到某个程度，此线性滑轨就无法运行顺畅。
而基本额定静负载（C0）即为静止负载作用在轨道沟槽及钢珠产生的总永久变形量达到钢珠直径的万分之一时的静止负荷。
c、基本容许静力矩（Mx，My，Mz）当线性滑轨系统受到负载或冲击而产生力矩时，使线性滑轨发生轨道沟槽及钢珠的永久变形，当永久变形量达到钢珠直径的万分之一时。
我们称这种作用力矩为滑座的基本容许静力矩。
而Mx、My、Mz为在线轨X、Y、Z三个轴向的值。
如下图所示W'、接牺係撤MOt 容計許力矩M : St 計力矩 以下为静安全系数的参考值操作条件 负载条件 最小之fs一般静止轻冲击和偏移 1.0 〜1.3重冲击和扭转 2.0 〜3.0一般运行轻冲击和扭转 1.0 〜1.5重冲击和扭转2.5 〜5.0•共4页:•上一页• 1• 2• 3* 4*下一页 d 、静安全系数 （fs ）为基本额定静负荷CO 与线性滑轨系统最大等效负载之比率值。
直线导轨安装步骤和技术要求直线导轨是一种用于工业生产设备、机械设备以及运输设备的重要部件，它能够提供稳定的线性运动，并具有高精度和高刚性的特点。
正确安装直线导轨对于确保设备的正常运行，提高设备的精度和可靠性至关重要。
以下是直线导轨的安装步骤和技术要求：一、安装步骤：1.选择安装位置：确定直线导轨的安装位置，并确保其能够满足设备的要求和作业空间的需要。
2.准备工作：清理安装位置，确保其平整、干净，并检查地面的水平度。
3.安装基础：根据直线导轨的尺寸和重量，安装坚固的基础结构以支撑直线导轨。
基础结构应符合相关的设计要求和规范。
4.安装底座：将直线导轨的底座与基础结构连接，并使用螺栓或螺钉进行固定。
5.安装导轨：将导轨平放在底座上，并使用螺栓或螺钉进行固定。
确保导轨与底座紧密连接，且导轨的表面光滑平整。
6.检验安装质量：使用检测仪器检查直线导轨的安装质量，包括平直度、垂直度和水平度等指标。
7.调整和校正：根据检验结果，对直线导轨进行调整和校正，以保证其水平度、垂直度和平直度的要求。
8.固定螺栓：检查并紧固导轨上的螺栓，确保其稳固可靠。
9.清理和保养：清理直线导轨及其周围的环境，定期进行保养维护，保证其正常运行。
二、技术要求：1.安装精度：直线导轨的安装精度直接影响到设备的运行精度和可靠性。
根据设备的要求，确保直线导轨的安装精度达到相关标准和规范的要求。
2.基础结构：直线导轨的基础结构必须满足承受直线导轨重量和振动的要求，并且能够保持稳定的支撑。
基础结构的设计和施工要符合相关的规范和标准。
3.底座固定：底座与基础结构的固定要牢固可靠，并且能够保证导轨的水平度和垂直度。
4.导轨表面状态：直线导轨的表面应保持光滑平整，并且没有明显的缺陷和损伤。
必要时可以进行抛光处理以提高其表面质量。
5.螺栓固定：导轨上的螺栓必须牢固可靠，并且要根据要求进行正确的紧固力度。
螺栓的选择和紧固要符合相关的标准和规范。
6.检测和校正：安装完成后，必须对直线导轨进行检测和校正，以确保其满足设计要求和运行要求。
工序一：撤开外、内包装、对直线导轨、滑座品质进行确认；注意事项：1.对直线导轨要轻拿轻放；2.撤包装时注意不要划伤、损坏直线3.擦拭干净直线导轨上的防锈油，方可移动滑块测试。
工具：剪刀，干净干布检验事项：滑块是否运行顺畅，手感有无不畅；滑块中是否有润滑脂；检查导轨平面度、直线度是否符合要求，在公差范围内；另外滑动不畅的要退货处理；没有润滑脂的要退货或补充润滑脂。
工序二：在安装前要对安装面做清除、清洁工作；注意事项：在安装直线导轨之前必须清除机械安装面的毛边、污物及表面伤痕。
工具：锉刀，砂布，油石检验事项：安装部位要清角、光滑无毛刺；安装面要清洁干净；安装面倒角半径不大于3.5mm，若发现过大或凸出应及时处理。
工序三：检测安装面平面度注意事项：面长时要分段，交叉检测工具：直尺或水平尺技术要求：面平面度不超差（0.1/500mm）工序四：将主导轨安装到基准位置上注意事项：1.将主导轨轻轻安置在基准面，导轨安装基准靠到基准边（销）上。
2.使用侧向固定块/销或其他固定方式使线轨与侧向安装边轻轻贴合。
工具：内六角扳手检验事项：检查导轨上孔位与安装面上孔位是否偏差；工序五：锁紧主导轨；保证导轨直线度（它是副导轨的基准）注意事项：1.顺序是由中间向两侧按顺序将滑轨的定位螺丝稍微旋紧，不完全锁紧，使轨道与垂直安装面稍微贴合。
可以得到较稳定的精度；垂直基准面稍微旋紧后再加强侧向基准边的锁紧力，使主轨可以确实贴合侧向基准边；用靠销调整导轨直线度；2.使用扭力扳手将装配螺钉依照规定的扭力值慢慢锁紧。
工具：扭力扳手，内六角扳手；技术要求：1，导轨直线度要求0.025/500mm；2，螺栓锁紧要做紧固标记；工序六：锁紧滚珠靠销或靠块注意事项：用沉头螺栓固定滚珠靠销或靠块，工具：内六角扳手检验事项：螺栓锁紧要做紧固标记；工序七：安装副导轨注意事项：使用同样安装方式安装副导轨，注意个别安装滑座至主轨与副轨上，后续许多附属件由于安装空间有限无法安装，必须于此阶段将所须附件一并安装。

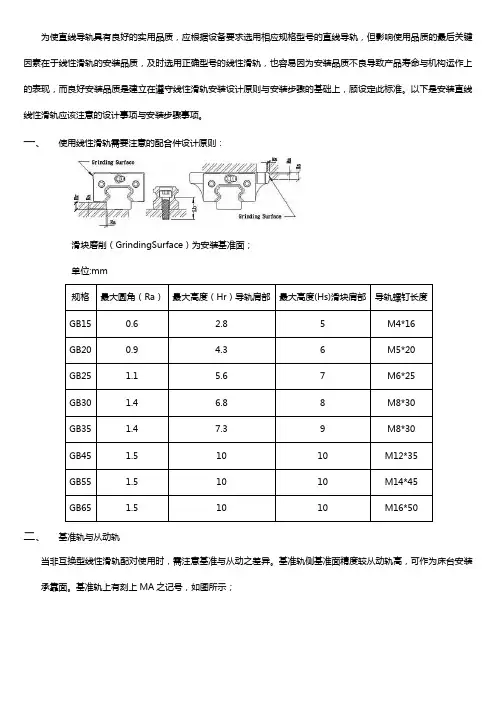

为使直线导轨具有良好的实用品质，应根据设备要求选用相应规格型号的直线导轨，但影响使用品质的最后关键因素在于线性滑轨的安装品质，及时选用正确型号的线性滑轨，也容易因为安装品质不良导致产品寿命与机构运作上的表现，而良好安装品质是建立在遵守线性滑轨安装设计原则与安装步骤的基础上，顾设定此标准。
以下是安装直线线性滑轨应该注意的设计事项与安装步骤事项。
一、使用线性滑轨需要注意的配合件设计原则：滑块磨削（GrindingSurface）为安装基准面；单位:mm二、基准轨与从动轨当非互换型线性滑轨配对使用时，需注意基准与从动之差异。
基准轨侧基准面精度较从动轨高，可作为床台安装承靠面。
基准轨上有刻上MA之记号，如图所示；三、标准的直线导轨安准步骤上图为平行使用安装的标准规范，本规范例中的安装平台具备下列特征：①固定平台具备两个安装线轨的基准面，配合导轨安装基准侧。
②移动平台具备一个侧向定位的基准面以及迫紧螺丝。
③主轨安装侧与移动平台迫紧螺丝为同侧位置。
Ⅰ、固定方式使用下图所列的四种固定方式固定滑轨及滑块，以确保机台的运行精度。
使用固定板固定使用固定螺丝固定使用推拔固定使用滚柱固定Ⅱ、滑轨安装1、检查需安装直线导轨的设备安装面粗糙度、平整度，一般刮削装配面在Ra1.6以上，磨削或刨削面在Ra0.8以上，确认螺丝孔与线轨螺丝孔是否吻合，（注意假设底座加工螺丝孔与线轨螺丝孔不吻合又强行锁紧螺丝，会大大影响到组合精度与使用品质）。
2、在直线导轨安装之前用锉刀、刮刀、砂纸、油石清除机械安装面上的油漆、加工残留凸点、毛刺、污垢等表面伤痕。
A、用锉刀、刮刀清理装配表面油漆、凸点、毛刺B、用油石打磨装配面毛刺凸点、毛刺C、线轨固定螺丝孔回牙并清理螺孔残渣D、线轨安装面用无纺布清洗、清洁干净E、将主导轨轻轻安置在床台上，使用侧向固定螺丝或其他固定治具使线轨与侧向安装面轻轻贴合。
F、根据导轨螺丝孔安放导轨螺丝G、旋进螺丝但不需要拧紧H有中间向两侧按顺序将滑轨的定位螺丝稍微旋紧，是导轨与垂直安装面稍微贴合。
直线导轨安装作业标准目的为使直线导轨具有良好的实用品质，应根据设备要求选用相应规格型号的直线导轨，但影响使用品质的最后关键因素在于线性滑轨的安装品质，及时选用正确型号的线性滑轨，也容易因为安装品质不良导致产品寿命与机构运作上的表现，而良好安装品质是建立在遵守线性滑轨安装设计原则与安装步骤的基础上，顾设定此标准。
以下是安装直线线性滑轨应该注意的设计事项与安装步骤事项。
一、使用线性滑轨需要注意的配合件设计原则：滑块磨削（Grinding Surface）为安装基准面；单位: mm二、基准轨与从动轨当非互换型线性滑轨配对使用时，需注意基准与从动之差异。
基准轨侧基准面精度较从动轨高，可作为床台安装承靠面。
基准轨上有刻上MA之记号，如图所示；三、标准的直线导轨安准步骤上图为平行使用安装的标准规范，本规范例中的安装平台具备下列特征：①固定平台具备两个安装线轨的基准面，配合导轨安装基准侧。
②移动平台具备一个侧向定位的基准面以及迫紧螺丝。
③主轨安装侧与移动平台迫紧螺丝为同侧位置。
Ⅰ、固定方式使用下图所列的四种固定方式固定滑轨及滑块，以确保机台的运行精度。
使用固定板固定使用固定螺丝固定使用推拔固定使用滚柱固定Ⅱ、滑轨安装1、检查需安装直线导轨的设备安装面粗糙度、平整度，一般刮削装配面在Ra1.6以上，磨削或刨削面在Ra0.8以上，确认螺丝孔与线轨螺丝孔是否吻合，（注意假设底座加工螺丝孔与线轨螺丝孔不吻合又强行锁紧螺丝，会大大影响到组合精度与使用品质）。
2、在直线导轨安装之前用锉刀、刮刀、砂纸、油石清除机械安装面上的油漆、加工残留凸点、毛刺、污垢等表面伤痕。
A、用锉刀、刮刀清理装配表面油漆、凸点、毛刺B、用油石打磨装配面毛刺凸点、毛刺C、线轨固定螺丝孔回牙并清理螺孔残渣D、线轨安装面用无纺布清洗、清洁干净E、将主导轨轻轻安置在床台上，使用侧向固定螺丝或其他固定治具使线轨与侧向安装面轻轻贴合。
F、根据导轨螺丝孔安放导轨螺丝G、旋进螺丝但不需要拧紧H有中间向两侧按顺序将滑轨的定位螺丝稍微旋紧，是导轨与垂直安装面稍微贴合。
直线导轨安装方法直线导轨是一种常用于机械设备中的运动部件，其主要作用是使设备在直线方向上进行平稳的运动。
直线导轨的安装方法通常需要遵循以下步骤：1. 准备安装地点和材料在进行直线导轨的安装之前，需要准备好安装地点和所需的材料。
首先，根据设备的要求选择合适的位置来安装直线导轨。
然后，准备好安装直线导轨所需的材料，包括导轨、螺栓、垫片等。
2. 清洁安装地点在进行直线导轨的安装之前，需要将安装地点进行清洁。
清洁地面可以确保安装的稳定性和安全性。
3. 安装导轨座安装导轨座是直线导轨安装的第一步。
首先，在安装位置上打上标记，并使用螺丝钻钻孔。
然后，将导轨座与螺栓固定在所打孔的位置上，并根据要求进行调整，以确保导轨座水平且安装牢固。
4. 安装导轨安装导轨是直线导轨安装的第二步。
首先，将导轨座的导轨安装槽与导轨的安装槽对齐。
然后，将导轨插入导轨座中，并根据需要进行调整，以确保导轨的水平度和安装牢固。
5. 进行调试安装导轨后，需要进行调试以确保其正常工作。
首先，检查导轨是否平稳，是否存在任何不正常的震动或噪音。
其次，使用测量工具如千分尺或百分尺对导轨的零位进行校准。
6. 进行润滑直线导轨的正常运行需要进行润滑。
根据设备制造商的要求，在安装完成后，在导轨上涂抹适量的润滑油或润滑脂。
7. 进行最终的安装检查在安装直线导轨后，进行最终的安装检查是必要的。
检查导轨是否安装平稳、均匀，螺栓是否紧固，导轨座是否水平等。
总结：直线导轨的安装方法必须谨慎进行，确保导轨的平稳性、牢固性和安全性。
在安装前应做好充分的准备工作，并在安装后进行仔细检查和调试。
此外，根据设备制造商的要求进行润滑也是保证导轨正常运行的必要步骤。
总的来说，只有确保直线导轨正确安装，才能保证机械设备的顺利运行。
直线导轨的安装方法
1.准备工作：确定安装位置，测量导轨的长度、宽度和高度。
准备安装需要的螺钉、螺母、垫圈等配件。
2.安装基座：先安装导轨的基座，使用螺钉和螺母将其牢固地固定在安装位置上。
需注意基座水平度和垂直度。
3.安装导轨：将导轨按照正确的方向和间距安装在基座上，使用螺钉和螺母将导轨固定在基座上。
4.校正导轨：使用水平仪和角度仪等工具校正导轨的水平度和垂直度，确保导轨的平整度和垂直度达到标准。
5.安装滑块：安装滑块前需将导轨表面清洁干净，同时在滑块底部涂上适量润滑油，然后将滑块按照指向安装在导轨上。
6.测试：安装完毕后，需要进行测试，验证导轨的工作状态和滑动性能是否达到要求。
7.定期维护：导轨装置在使用过程中需要定期维护，及时清洁导轨表面，检查滑块的磨损情况，定期添加润滑油等，以确保导轨系统的正常运行和其寿命。
