光刻胶产品的介绍

SAMPLE PROCESS CONDITIONS
Pre-bake Exposure Developing Rinse Post-bake Stripping
: 100℃ 60sec.(DHP) : g-line stepper and/or Contact Aligner : AZ300MIF 23℃ 60sec.Puddle : DI-water 30sec. : 120℃ 120sec.(DHP) : AZ Remover and/or O2 plasma-ashing
25
应用于第五代以上液晶面板制造的Spin-less涂布正型光刻胶 Spin-less Coat Positive-tone Photoresist for over 5th Generation Flat Panel Displays 26
AZ RFP系列
应用于液晶面板制造的辊式涂布正型光刻胶
Roll Coat Positive-tone Photoresist For Flat Panel Display
9
AZ MIR700系列 AZ MIR900系列
高感光度中解像度I线正型光刻胶 厚膜高感光度高解像度I线正型光刻胶
Medium~High Resolution i-line Positive-tone Photoresist
10
Thick-film High Resolution i-line Positive-tone Photoresist for High-dose Implantation Process 11
27
AZ CTP系列
应用于有机电致发光显示器阴极隔离的负型光刻胶
Negative-tone Resist for Cathode Separator on Organic EL Display

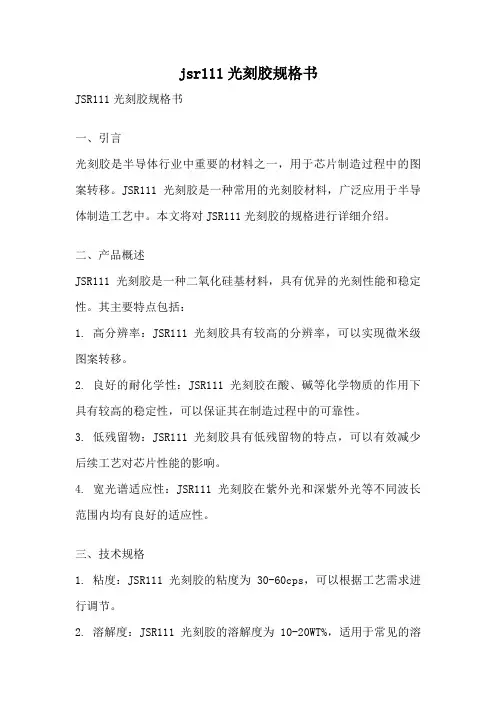

jsr111光刻胶规格书JSR111光刻胶规格书一、引言光刻胶是半导体行业中重要的材料之一，用于芯片制造过程中的图案转移。

JSR111光刻胶是一种常用的光刻胶材料，广泛应用于半导体制造工艺中。

本文将对JSR111光刻胶的规格进行详细介绍。

二、产品概述JSR111光刻胶是一种二氧化硅基材料，具有优异的光刻性能和稳定性。

其主要特点包括：1. 高分辨率：JSR111光刻胶具有较高的分辨率，可以实现微米级图案转移。

2. 良好的耐化学性：JSR111光刻胶在酸、碱等化学物质的作用下具有较高的稳定性，可以保证其在制造过程中的可靠性。

3. 低残留物：JSR111光刻胶具有低残留物的特点，可以有效减少后续工艺对芯片性能的影响。

4. 宽光谱适应性：JSR111光刻胶在紫外光和深紫外光等不同波长范围内均有良好的适应性。

三、技术规格1. 粘度：JSR111光刻胶的粘度为30-60cps，可以根据工艺需求进行调节。

2. 溶解度：JSR111光刻胶的溶解度为10-20WT%，适用于常见的溶剂体系。

3. 固化温度：JSR111光刻胶的固化温度为120-150℃，固化时间为60-90秒。

4. 抗剥离性：JSR111光刻胶具有良好的抗剥离性能，可以满足芯片制造过程中的要求。

5. 厚度均匀性：JSR111光刻胶的厚度均匀性在±5%以内，保证了图案转移的精度。

6. 曝光能量：JSR111光刻胶的曝光能量为10-50mJ/cm²，可以根据不同芯片的需求进行调节。

7. 环境友好性：JSR111光刻胶符合环保要求，不含有害物质。

四、应用领域JSR111光刻胶广泛应用于半导体行业中的芯片制造工艺中，主要包括以下领域：1. 存储器芯片：JSR111光刻胶可用于存储器芯片的制造，实现高密度、高性能的存储器产品。

2. 逻辑芯片：JSR111光刻胶可用于逻辑芯片的制造，满足不同终端设备对性能和功耗的需求。

3. 光通信芯片：JSR111光刻胶可用于光通信芯片的制造，实现高速、高带宽的光通信传输。

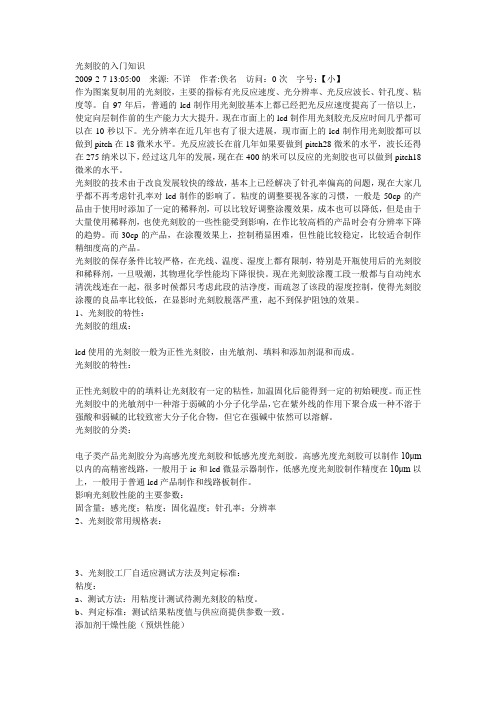

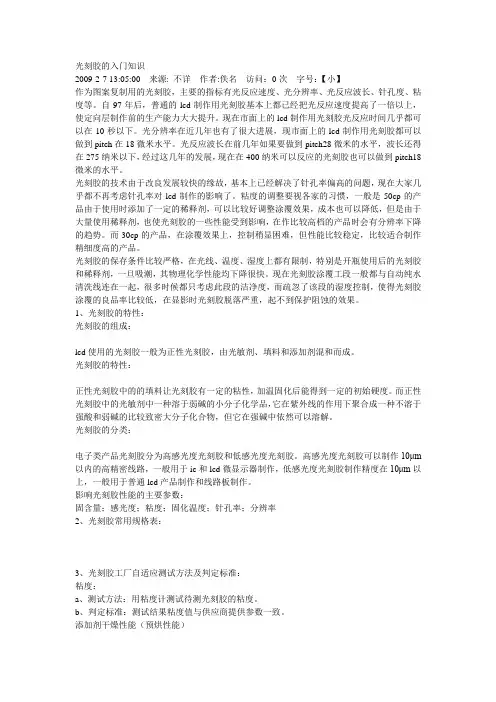

光刻胶的入门知识2009-2-7 13:05:00来源: 不详作者:佚名访问：0次字号：【小】作为图案复制用的光刻胶，主要的指标有光反应速度、光分辨率、光反应波长、针孔度、粘度等。

自97年后，普通的lcd制作用光刻胶基本上都已经把光反应速度提高了一倍以上，使定向层制作前的生产能力大大提升。

现在市面上的lcd制作用光刻胶光反应时间几乎都可以在10秒以下。

光分辨率在近几年也有了很大进展，现市面上的lcd制作用光刻胶都可以做到pitch在18微米水平。

光反应波长在前几年如果要做到pitch28微米的水平，波长还得在275纳米以下，经过这几年的发展，现在在400纳米可以反应的光刻胶也可以做到pitch18微米的水平。

光刻胶的技术由于改良发展较快的缘故，基本上已经解决了针孔率偏高的问题，现在大家几乎都不再考虑针孔率对lcd制作的影响了。

粘度的调整要视各家的习惯，一般是50cp的产品由于使用时添加了一定的稀释剂，可以比较好调整涂覆效果，成本也可以降低，但是由于大量使用稀释剂，也使光刻胶的一些性能受到影响，在作比较高档的产品时会有分辨率下降的趋势。

而30cp的产品，在涂覆效果上，控制稍显困难，但性能比较稳定，比较适合制作精细度高的产品。

光刻胶的保存条件比较严格，在光线、温度、湿度上都有限制，特别是开瓶使用后的光刻胶和稀释剂，一旦吸潮，其物理化学性能均下降很快。

现在光刻胶涂覆工段一般都与自动纯水清洗线连在一起，很多时候都只考虑此段的洁净度，而疏忽了该段的湿度控制，使得光刻胶涂覆的良品率比较低，在显影时光刻胶脱落严重，起不到保护阻蚀的效果。

1、光刻胶的特性：光刻胶的组成：lcd使用的光刻胶一般为正性光刻胶，由光敏剂、填料和添加剂混和而成。

光刻胶的特性：正性光刻胶中的的填料让光刻胶有一定的粘性，加温固化后能得到一定的初始硬度。

而正性光刻胶中的光敏剂中一种溶于弱碱的小分子化学品，它在紫外线的作用下聚合成一种不溶于强酸和弱碱的比较致密大分子化合物，但它在强碱中依然可以溶解。

紫外负型光刻胶及配套试剂试剂所通过承担国家重点科技攻关任务而研制开发出来的紫外光刻胶及配套试剂主要用于超大规模集成电路和分立器件微细加工过程。

成果及产品的水平在国内居领先地位，其中的紫外负型光刻胶获得了国家科委颁发的国家级新产品证书。

现已形成年产紫外负型光刻胶20吨、紫外正型光刻胶5吨、配套试剂100吨的规模，并正在进行更大规模的建设。

一．BN系列紫外负型光刻胶㈠BN-302系列紫外负型光刻胶BN302-60负型光刻胶主要用于中、小规模集成电路的光刻。

该光刻胶感光速度快，工艺宽容大，对二氧化硅、多晶硅和金属层具有较好的粘附性和抗湿法腐蚀能力。

⒈特性:⑴高分辨率；⑵高感光灵敏度；⑶优良的粘附性；⑷优良的抗腐蚀性。

⒉性质:该产品为浅黄色，稍有粘性的清亮液体，易溶于苯类溶剂，在酮类，醇类中能沉淀出絮状固体。

在光和热作用下，其中的交联剂分解，生成的游离基与环化胶中的不饱和键加成形成网状结构。

⒊用途:主要用于中、小规模集成电路制作及等离子腐蚀精密仪器加工制造，采用接触、接近式等曝光方式。

本产品于10～25℃避光干燥处通风密封储存，应避免与酸或高温接触，否则会导致产品变质。

本产品有效期为一年。

㈡BN-303系列紫外负型光刻胶BN303系列紫外负型光刻胶主要用大规模集成电路及各类半导体器件芯片的光刻，该系列光刻胶分辨高、感光速度快、粘附性好、抗腐蚀性强。

对二氧化硅、多晶硅和金属层具有较好的粘附性和抗湿法腐蚀能力，在较高膜厚下使用仍具有高分辨率。

⒈特点:⑴高分辨率，高感光灵敏度;⑵优良的粘附性;⑶优良的抗腐蚀能力;⑷操作宽容度大;⑸针孔密度低。

⒉性质:该产品为浅黄色，稍有粘性的清亮液体，易溶于苯类溶剂，在酮类、醇类溶剂中能析出絮状固体。

在光和热作用下，其中交联剂分解成游离基，能与环化胶中的不饱和键加成形成网状结构，故产品应在常温避光储存。

该系列产品具有以下特点：⑴ BN303-30、BN303-45:低粘度，高固含，具有极好的分辨能力;⑵ BN303-60:具有较好的分辨能力和较高的热稳定性，在适宜的条件下可光刻出２μm线条与间距;⑶ BN303-60(H):该产品在膜厚较高时，有很好的分辨率和抗蚀性;⑷ BN303-100:具有良好的粘附性和抗蚀性，显影留膜率高，能形成较厚的涂层。

半导体彩色光刻胶半导体产业作为现代电子技术的核心，其每一个微小环节都关乎着最终产品的性能和品质。

彩色光刻胶，作为其中的关键一环，扮演着举足轻重的角色。

本文将详细探讨半导体彩色光刻胶的技术原理、应用领域以及发展趋势。

一、彩色光刻胶的基本概念彩色光刻胶，又称为彩色光致抗蚀剂，是一种在半导体制造过程中用于图形转移的光学材料。

它通过在特定波长的光照下发生化学反应，从而在硅片上形成所需的微细图形。

彩色光刻胶之所以被称为“彩色”，是因为它通常含有多种不同颜色的感光剂，以实现更复杂的图形制作。

二、彩色光刻胶的技术原理彩色光刻胶的技术原理主要基于光化学反应。

在光刻过程中，彩色光刻胶首先被均匀地涂覆在硅片上，然后通过曝光设备将特定波长的光线透过掩模版照射到光刻胶上。

光刻胶中的感光剂在受到光照后会发生化学变化，通常是从可溶性变为不可溶性或从不可溶性变为可溶性。

随后，通过显影过程，未发生化学变化的区域被去除，从而在硅片上留下所需的图形。

三、彩色光刻胶的应用领域彩色光刻胶在半导体制造中有着广泛的应用，特别是在集成电路、微处理器、存储器等高性能芯片的生产过程中。

由于彩色光刻胶可以实现更精细的图形制作，因此在提高芯片性能、降低能耗和增加集成度等方面发挥着重要作用。

此外，彩色光刻胶还被应用于光电器件、传感器等领域。

四、彩色光刻胶的发展趋势着半导体技术的不断进步，彩色光刻胶也在不断发展。

未来，彩色光刻胶将朝着更高的分辨率、更低的成本和更好的环境友好性方向发展。

同时，随着新型材料和技术的不断涌现，彩色光刻胶的性能和可靠性也将得到进一步提升。

五、面临的挑战与前景尽管彩色光刻胶在半导体制造中发挥着重要作用，但它也面临着一些挑战。

例如，随着芯片集成度的不断提高，对光刻胶的分辨率和稳定性提出了更高的要求。

此外，随着环保意识的日益增强，如何在保证性能的同时降低光刻胶的环境影响也成为了一个亟待解决的问题。

然而，随着科技的不断进步和创新，我们有理由相信这些挑战将被逐一克服。

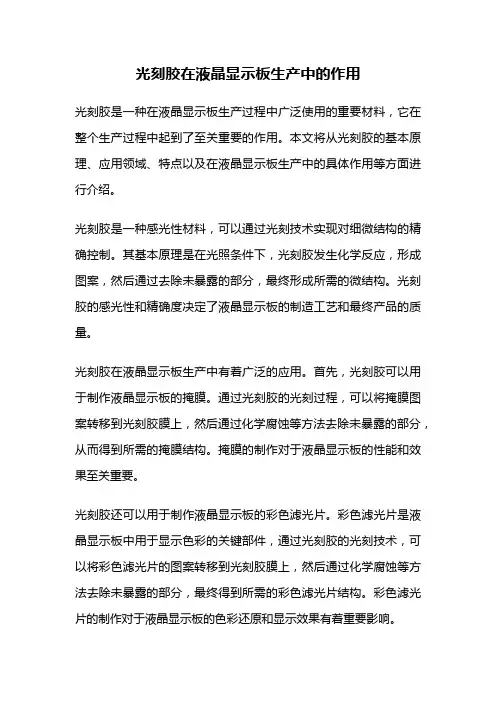

光刻胶在显示器制造中的应用情况如何显示器作为计算机等电子产品中的一种重要的输出设备，成为人们需求量逐渐增大的电子产品之一。

而其中最重要的组成部分之一就是光刻胶了。

光刻胶是一种高分子化合物，其主要成分是光感应剂、树脂和稀释剂。

在显示器制造中，光刻胶用于制作触摸屏、液晶面板等。

这里，我们将探讨光刻胶在显示器制造中的应用情况。

一、触摸屏中的光刻胶应用情况1.光刻胶在电容式触摸屏中的应用光刻胶在制作电容式触摸屏的电极线路时，通过光刻技术制作电极线路图形。

电极线路图形由导电材料制成，其主要成分是金属(Pd,Au,Al)等或者氧化物(ITO,ZNO)等。

导电材料的制作通常使用电子束蒸发、物理镀、化学气相沉积和溶剂法等多种方法，光刻技术是其中一种非常主要的方法。

光刻胶在电压下，通过高精度的微细加工和电极线路形状的刻画，实现了较高的灵敏度，并且可以制作任意可控的形状。

同时，光刻胶和导电材料之间的结合度也相当高，确保了电子信号的稳定传输。

而外部输入的电流就会导致导电材料电子向触摸屏内部传输，进而通过感应电流的变化来判断用户操作。

2.光刻胶在电阻式触摸屏中的应用电阻屏幕的特点在于屏幕分成了两部分，上下层分别沿一个方向平行排列，它们之间隔开一些很小的间距。

触摸屏的四个角分别有接触点，当用户点击触摸屏屏幕时，上下层的接触点就形成了一个电路，通过测量接触点的电阻变化来确定用户操作的位置。

光刻胶在制作电阻式触摸屏的电路线路时，通过其自身的高分辨率和对形状的可控制性，制作了高精度的电路图形。

光刻胶所制作的电路线路具有高精度和稳定性，电压反应灵敏，可以快速判断用户的触摸点。

二、液晶面板中的光刻胶应用情况1.光刻胶在液晶面板中的应用液晶显像安装涂有光刻胶后，受到光照或加热后部分区域变性，形成光学极化器，这些光学极化器和以太极图形排列的液晶各有一个极化方向，由此产生的偏振光偏振方向相同，将不被液晶通过，进而可观察到液晶屏幕上所出现的图像。

光刻胶产品前途无量（半导体技术天地）1前言光刻胶(又名光致抗蚀剂)是指通过紫外光、电子束、准分子激光束、X射线、离子束等曝光源的照射或辐射，使溶解度发生变化的耐蚀刻薄膜材料，主要用于集成电路和半导体分立器件的细微图形加工，近年来也逐步应用于光电子领域平板显示器（FPD）的制作。

由于光刻胶具有光化学敏感性，可利用其进行光化学反应，经曝光、显影等过程，将所需要的微细图形从掩模版转移至待加工的衬底上，然后进行刻蚀、扩散、离子注入等工艺加工，因此是电子信息产业中微电子行业和光电子行业微细加工技术的关键性基础加工材料。

作为经曝光和显影而使溶解度增加的正型光刻胶多用于制作IC，经曝光或显影使溶解度减小的负型光刻胶多用于制作分立器件。

2国外情况随着电子器件不断向高集成化和高速化方向发展，对微细图形加工技术的要求越来越高，为了适应亚微米微细图形加工的要求，国外先后开发了g线（436nm）、i线（365nm）、深紫外、准分子激光、化学增幅、电子束、X射线、离子束抗蚀剂等一系列新型光刻胶。

这些品种较有代表性的负性胶如美国柯达（Kodak）公司的KPR、KMER、KLER、KMR、KMPR等；联合碳化学（UCC）公司的KTI系列；日本东京应化（Tok）公司的TPR、SVR、OSR、OMR；合成橡胶（JSR）公司的CIR、CBR系列；瑞翁（Zeon）公司的ZPN系列；德国依默克（E.Merk）公司的Solect等。

正性胶如：美国西帕来（Shipely）公司的AZ系列、DuPont公司的Waycot系列、日本合成橡胶公司的PFR等等。

2000~2001年世界市场光刻胶生产商的收益及市场份额公司2001年收益2001年市场份额（%）2000年收益2000年市场份额（%）Tokyo Ohka Kogyo 150.122.6216.525.2Shipley 139.221.0174.620.3JSR117.617.7138.416.1Shin-Etsu Chemical 70.110.674.28.6Arch Chemicals 63.79.684.19.8其他122.218.5171.620.0总计662.9100.0859.4100.0Source:Gartner Dataquest目前，国际上主流的光刻胶产品是分辨率在0.25µm～0.18µm的深紫外正型光刻胶，主要的厂商包括美国Shipley、日本东京应化和瑞士的克莱恩等公司。

BN308紫外负性光刻胶◆用途BN308系列紫外负型光刻胶是一类采用宽谱紫外线曝光的阴图型光致抗蚀剂，主要用于分立器件及其它微型器件的制作。

◆产品特点涂布性能：在多种基片上均有良好的粘附性感光性能：对宽谱紫外线(高压汞灯)敏感抗蚀性能：抗湿法腐蚀性能优异◆产品规格粘度(30℃),mPa.s膜厚(μm)(转速:4000转/分)留膜率(％)单项金属杂质(ppm)水份,％BN308-150140~170 2.5-2.8≥80≤1≤0.03BN308-300280~350 4.0-4.6≥80≤1≤0.03BN308-450440~500 4.8-5.4≥80≤1≤0.03◆参考使用工艺涂胶：旋转涂布，温度20℃～25℃，湿度60%以下前烘：对流烘箱，90℃，20min曝光：高压汞灯曝光，曝光量25-95 mj/cm2显影：BN负胶显影剂，室温浸入显影2～4min漂洗：BN负胶漂洗剂，室温浸入漂洗1～2min坚膜：对流烘箱，130～140℃，30min湿法腐蚀：依用户工艺而定去胶：BN负胶去膜剂，90~110℃，10~20minBN303紫外负性光刻胶◆用途BN303系列紫外负型光刻胶是一类采用宽谱紫外线曝光的阴图型光致抗蚀剂，主要用于中小规模集成电路、分立器件及其它微型器件的制作。

◆产品特点涂布性能：在多种基片上均有良好的粘附性 感光性能：对宽谱紫外线(高压汞灯)敏感分辨率：实用分辨率可达5μm抗蚀性能：抗湿法腐蚀性能良好◆产品规格粘度(30℃),mPa.s膜厚（μm）(转速:4000转/分)留膜率(％)单项金属杂质(ppm)水份，％BN303-3029.0±1.50.85～0.95≥60≤1≤0.02 BN303-4542.0±2.00.95~1.15≥60≤1≤0.02 BN303-6060.0±2.0 1.05～1.15≥65≤1≤0.02 BN303-60H60.0±2.0 1.3-1.5≥65≤1≤0.02 BN303-100100.0±10.0 2.0～2.3≥75≤1≤0.02 BN-303-100TS100.0±10.0 1.9~2.1≥75≤1≤0.02◆参考使用工艺涂胶：旋转涂布，温度20℃～25℃，湿度60%以下前烘：对流烘箱，80℃，20min曝光：高压汞灯曝光，曝光量15-35 mj/cm2显影：BN负胶显影剂，室温浸入显影1～2min漂洗：BN负胶漂洗剂,室温浸入漂洗1min坚膜：对流烘箱，130～140℃，30min湿法腐蚀：依用户工艺而定去胶：BN负胶去膜剂，90~110℃，10~20min。

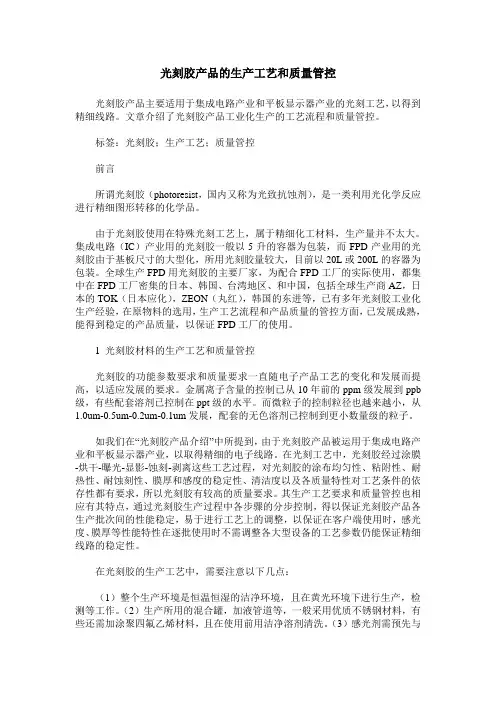

光刻胶产品的生产工艺和质量管控光刻胶产品主要适用于集成电路产业和平板显示器产业的光刻工艺，以得到精细线路。

文章介绍了光刻胶产品工业化生产的工艺流程和质量管控。

标签：光刻胶；生产工艺；质量管控前言所谓光刻胶（photoresist，国内又称为光致抗蚀剂），是一类利用光化学反应进行精细图形转移的化学品。

由于光刻胶使用在特殊光刻工艺上，属于精细化工材料，生产量并不太大。

集成电路（IC）产业用的光刻胶一般以5升的容器为包装，而FPD产业用的光刻胶由于基板尺寸的大型化，所用光刻胶量较大，目前以20L或200L的容器为包装。

全球生产FPD用光刻胶的主要厂家，为配合FPD工厂的实际使用，都集中在FPD工厂密集的日本、韩国、台湾地区、和中国，包括全球生产商AZ，日本的TOK（日本应化），ZEON（丸红），韩国的东进等，已有多年光刻胶工业化生产经验，在原物料的选用，生产工艺流程和产品质量的管控方面，已发展成熟，能得到稳定的产品质量，以保证FPD工厂的使用。

1 光刻胶材料的生产工艺和质量管控光刻胶的功能参数要求和质量要求一直随电子产品工艺的变化和发展而提高，以适应发展的要求。

金属离子含量的控制已从10年前的ppm级发展到ppb 级，有些配套溶剂已控制在ppt级的水平。

而微粒子的控制粒径也越来越小，从1.0um-0.5um-0.2um-0.1um发展，配套的无色溶剂已控制到更小数量级的粒子。

如我们在“光刻胶产品介绍”中所提到，由于光刻胶产品被运用于集成电路产业和平板显示器产业，以取得精细的电子线路。

在光刻工艺中，光刻胶经过涂膜-烘干-曝光-显影-蚀刻-剥离这些工艺过程，对光刻胶的涂布均匀性、粘附性、耐热性、耐蚀刻性、膜厚和感度的稳定性、清洁度以及各质量特性对工艺条件的依存性都有要求，所以光刻胶有较高的质量要求。

其生产工艺要求和质量管控也相应有其特点，通过光刻胶生产过程中各步骤的分步控制，得以保证光刻胶产品各生产批次间的性能稳定，易于进行工艺上的调整，以保证在客户端使用时，感光度、膜厚等性能特性在逐批使用时不需调整各大型设备的工艺参数仍能保证精细线路的稳定性。
