光刻机设备原理
光刻机（Photolithography Equipment）是一种用于集成电路制造的关键设备，它在半导体工艺中用于将图案或模式投影到光敏剂涂覆的硅片（或其他基片）上。
以下是光刻机设备的基本原理：
1. 掩膜制作：首先，根据设计要求，制作一个光刻掩膜（Photomask），其中包含了所需的图案或模式。
掩膜通常由玻璃或石英材料制成，上面涂覆有光刻胶，形成所需的图案。
2. 光刻胶涂覆：将待加工的硅片（或其他基片）放入光刻机中，使用旋涂工艺将光刻胶均匀地涂覆在硅片表面上。
光刻胶是一种敏感的聚合物材料，可以在接受光照后发生化学或物理变化。
3. 掩膜对准：将光刻掩膜放置在光刻机上，然后通过对准系统将掩膜上的图案对准到硅片上。
对准系统使用精确的光学技术来确保图案的精确位置和对齐度。
4. 曝光和照明：光刻机使用紫外线光源照射光刻掩膜，通过透过掩膜的透明区域，将光照射到覆盖在硅片上的光刻胶上。
透过光刻掩膜的不同图案区域，可以形成所需的微小结构或图案。
5. 显影和刻蚀：曝光后，将硅片放入显影液中进行显影。
显影液的化学性质使得光刻胶在显影过程中发生溶解或物理变化，使得光刻胶的暴露部分被去除，形成所需的图案结构。
6. 清洗和检验：在光刻过程结束后，对硅片进行清洗，将未固化或残留的光刻胶和其他杂质去除。
然后，使用检验设备对光刻后的硅片进行检查和测试，以确保图案的质量和准确性。
这些步骤构成了光刻机设备的基本原理。
光刻机在半导体工艺中起到至关重要的作用，通过精确的光刻技术，可以制造出微小且高度精密的电子元件和电路结构，实现了集成电路的微米级或纳米级制造。
光刻胶的生产工艺和技术参数是什么光刻胶是一种用于半导体制造中的关键材料。
在半导体工艺中，光刻胶的主要作用是通过光刻技术制造微小的电路元件，并在芯片上制造图案，从而实现图案的转移和光刻胶的去除。
本文将重点探讨光刻胶的生产工艺和技术参数。
一、光刻胶的组成光刻胶主要由以下几种基本成分组成：1. 基质材料：用于提供光刻胶的基本结构和力学性能。
2. 感光剂：用于吸收光线并引起发生光化学反应，从而产生化学或物理变化。
3. 催化剂：用于加速光化学反应，使得光刻胶的反应速率更快。
4. 稳定剂：用于改善光刻胶的稳定性，使其能够长期保存。
二、光刻胶的生产工艺生产光刻胶的过程可以分为前处理、生产、净化和包装等几个步骤，我们来逐一了解：1. 前处理前处理是制备光刻胶的最重要的步骤之一。
在这个步骤中，制造商将基质材料和各种辅助剂添加到反应器中，然后进行搅拌和混合，以制备基本的光刻胶材料。
2. 生产在光刻胶的生产过程中，制造商会将感光剂和稳定剂加入到反应器中，并进行混合和加热操作。
这一过程一般会持续几个小时，直到反应完成。
3. 净化净化是生产中不可或缺的一个步骤，它的目的是消除杂质，保证光刻胶的纯度。
在净化过程中，制造商将光刻胶置于高温环境中，使其能够分离出杂质和其他材料。
4. 包装在完成净化过程后，制造商将光刻胶转移到密封的容器中，以便将其运输到下一个加工环节。
在此期间，制造商还将对光刻胶进行检验和质量控制，以确保其完全符合规格。
三、光刻胶的技术参数在对光刻胶的生产工艺有了基本了解之后，我们再来了解一下光刻胶的主要技术参数。
这些参数包括：1. 光刻胶的感光速度：该参数指的是光刻胶在光照的情况下引起化学反应的速度。
2. 光刻胶的灵敏度：该参数指的是光刻胶在光照的情况下最小可分辨的特征尺寸。
3. 光学和机械性能：这些参数涉及到光刻胶的强度、硬度、抗沾污性和成型性能等。
4. 化学性质：光刻胶的化学性质包括其pH值、热稳定性、可溶性和耐化学腐蚀性等。
光刻工艺知识点总结光刻工艺是半导体制造工艺中的重要环节，通过光刻技术可以实现微米级甚至纳米级的精密图案转移至半导体芯片上，是芯片制造中最关键的工艺之一。
光刻工艺的基本原理是利用光学原理将图案投射到光刻胶上，然后通过化学蚀刻将图案转移到芯片表面。
下面将对光刻工艺的知识点进行详细总结。
一、光刻工艺的基本原理1. 光刻胶光刻胶是光刻工艺的核心材料，主要由树脂和溶剂组成。
树脂的种类和分子结构直接影响着光刻胶的分辨率和对光的敏感度，而溶剂的选择和比例则会影响着光刻胶的黏度、流动性和干燥速度。
光刻胶的选择要根据不同的工艺要求，如分辨率、坚固度、湿膜厚度等。
2. 掩模掩模是用来投射光刻图案的模板，通常是通过电子束刻蚀或光刻工艺制备的。
掩模上有所需的图形样式，光在通过掩模时会形成所需的图案。
3. 曝光曝光是将掩模上的图案投射到光刻胶表面的过程。
曝光机通过紫外线光源产生紫外线，通过透镜将掩模上的图案投射到光刻胶表面，形成图案的暗部和亮部。
4. 显影显影是通过化学溶液将光刻胶上的图案显现出来的过程。
曝光后，光刻胶在图案暗部和亮部会有不同的化学反应，显影溶液可以去除未暴露的光刻胶，留下所需的图案。
5. 蚀刻蚀刻是将图案转移到硅片上的过程，通过化学腐蚀的方式去除光刻胶未遮盖的部分，使得图案转移到硅片表面。
二、光刻工艺中的关键技术1. 分辨率分辨率是指光刻工艺能够实现的最小图案尺寸，通常用实际图案中两个相邻细线或空隙的宽度之和来表示。
分辨率受到光刻机、光刻胶和曝光技术等多个因素的影响，是衡量光刻工艺性能的重要指标。
2. 等效焦距等效焦距是光刻机的重要参数，指的是曝光光学系统的有效焦距，影响光刻图案在光刻胶表面的清晰度和分辨率。
3. 曝光剂量曝光剂量是指单位面积上接收的光能量，通常用mJ/cm^2或μC/cm^2来表示。
曝光剂量的选择对分辨率和光刻胶的副反应有重要影响。
4. 曝光对位精度曝光对位精度是指光刻胶上已存在的图案和新的曝光对位的精度，是保证多层曝光图案对位一致的重要因素。

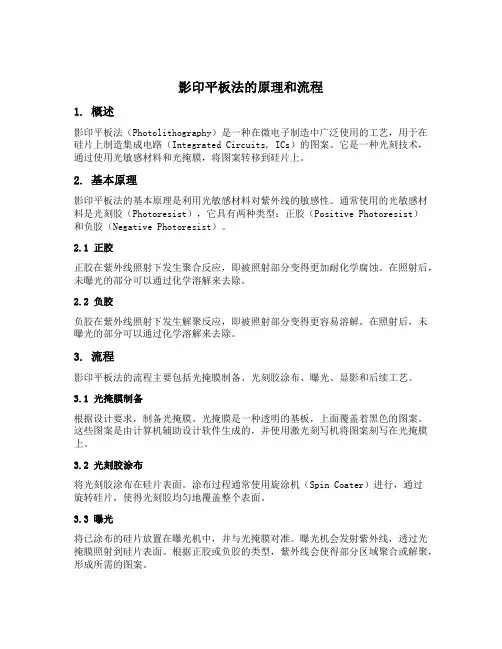

影印平板法的原理和流程1. 概述影印平板法（Photolithography）是一种在微电子制造中广泛使用的工艺，用于在硅片上制造集成电路（Integrated Circuits, ICs）的图案。
它是一种光刻技术，通过使用光敏感材料和光掩膜，将图案转移到硅片上。
2. 基本原理影印平板法的基本原理是利用光敏感材料对紫外线的敏感性。
通常使用的光敏感材料是光刻胶（Photoresist），它具有两种类型：正胶（Positive Photoresist）和负胶（Negative Photoresist）。
2.1 正胶正胶在紫外线照射下发生聚合反应，即被照射部分变得更加耐化学腐蚀。
在照射后，未曝光的部分可以通过化学溶解来去除。
2.2 负胶负胶在紫外线照射下发生解聚反应，即被照射部分变得更容易溶解。
在照射后，未曝光的部分可以通过化学溶解来去除。
3. 流程影印平板法的流程主要包括光掩膜制备、光刻胶涂布、曝光、显影和后续工艺。
3.1 光掩膜制备根据设计要求，制备光掩膜。
光掩膜是一种透明的基板，上面覆盖着黑色的图案。
这些图案是由计算机辅助设计软件生成的，并使用激光刻写机将图案刻写在光掩膜上。
3.2 光刻胶涂布将光刻胶涂布在硅片表面。
涂布过程通常使用旋涂机（Spin Coater）进行，通过旋转硅片，使得光刻胶均匀地覆盖整个表面。
3.3 曝光将已涂布的硅片放置在曝光机中，并与光掩膜对准。
曝光机会发射紫外线，透过光掩膜照射到硅片表面。
根据正胶或负胶的类型，紫外线会使得部分区域聚合或解聚，形成所需的图案。
3.4 显影将曝光后的硅片放入显影液中，使得未曝光或已曝光的光刻胶区域发生化学反应。
对于正胶，未曝光的部分会被溶解掉；对于负胶，已曝光的部分会被溶解掉。
这样，所需的图案就暴露在硅片上。
3.5 后续工艺经过显影后，可以进行一系列后续工艺步骤，如腐蚀、沉积、刻蚀等。
这些步骤根据设计要求来制造集成电路中的不同层次和元件。
4. 应用影印平板法广泛应用于微电子制造中的集成电路制造过程。

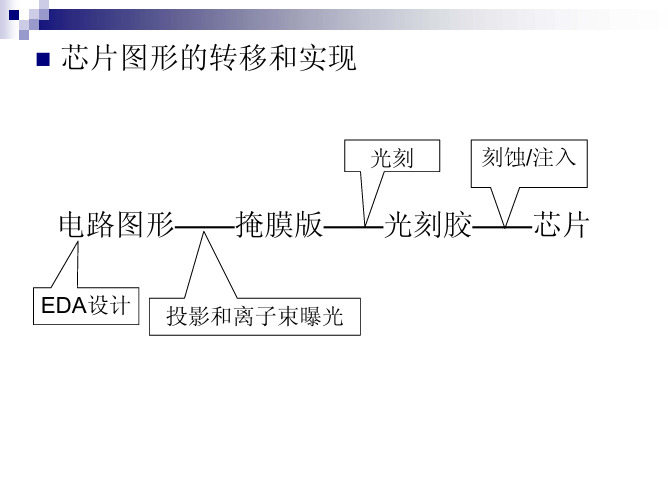

光刻的原理光刻技术是一种利用光照射光刻胶层，并通过显影和蚀刻等工艺步骤，将芯片上的图形转移到硅片上的工艺。
光刻技术在半导体制造、集成电路、光学元件等领域有着广泛的应用，是微纳加工中至关重要的一环。
其原理主要涉及光的衍射、光的折射、光刻胶的光化学反应等多个方面。
在光刻的过程中，首先需要准备一块硅片作为基板，然后在硅片上涂覆一层光刻胶。
光刻胶的种类有很多，常见的有正胶和负胶。
正胶在紫外光照射后会变得容易溶解，而负胶则相反。
接着，通过掩膜板，将原始图形的信息传输到光刻胶上。
掩膜板上的图形是根据设计需求制作的，包括线宽、间距等尺寸参数。
当紫外光照射到光刻胶表面时，光的波长决定了最小可分辨的图形尺寸。
光波长越短，分辨率也就越高。
光照射到光刻胶上后，光会经过掩膜板的图形结构，产生衍射现象，最终在光刻胶表面形成图形。
而光的折射则决定了图形在光刻胶和硅片之间的投影位置，进而决定了最终图形的位置和形状。
光照射后，光刻胶会发生光化学反应，使得光刻胶在显影液中变得容易溶解。
通过显影，去除未经光照射的部分光刻胶，露出基板表面。
接着进行蚀刻，将露出的部分硅片进行蚀刻，形成所需的图形结构。
最后，清洗去除光刻胶残留，完成整个光刻工艺。
光刻技术的原理看似简单，实际操作却十分复杂。
光刻胶的选择、光源的参数、掩膜板的制作等都会影响最终的光刻效果。
而随着微纳加工技术的不断发展，光刻技术也在不断演进，越来越高的分辨率要求和更加复杂的图形结构，都对光刻技术提出了更高的要求。
总的来说，光刻技术作为微纳加工中的一项重要工艺，其原理虽然复杂，但却是实现微纳米级图形的关键。
通过精密的光学系统、优质的光刻胶和精准的掩膜板制作，光刻技术能够实现微米甚至纳米级的图形制作，为现代微电子学和光电子学的发展提供了强大的支持。
随着科技的不断进步，光刻技术也将不断完善和发展，为微纳加工领域的研究和应用带来更多的可能性。
光刻的基本原理1. 光刻技术概述光刻（photolithography）是一种在微电子制造工艺中广泛应用的技术，用于将电路图案转移至硅片上。
它是一种光影刻蚀技术，通过使用特殊的光刻胶和掩膜来实现。
2. 光刻的基本步骤光刻的基本步骤包括掩膜制备、光刻胶涂布、曝光、显影和刻蚀等步骤。
2.1 掩膜制备掩膜是光刻中的一种重要工具，它由透明光刻胶和不透明掩膜板组成。
掩膜板的图案决定了最终在硅片上形成的电路。
2.2 光刻胶涂布在光刻过程中，需要将光刻胶均匀涂布在硅片上。
涂布需要控制好厚度，并保持均匀性。
2.3 曝光曝光是将掩膜上的图案转移到光刻胶层的过程。
曝光时，光源会将光刻胶层中的敏化剂激活，使其变得可显影。
2.4 显影显影是将曝光后的光刻胶层中未被曝光的部分去除，从而显现出所需图案的过程。
显影液会溶解未暴露于光的区域，使其变为可刻蚀的区域。
2.5 刻蚀刻蚀是将显影后的光刻胶层外的材料去除的过程。
通过刻蚀，可以形成所需的电路图案。
3. 光刻的基本原理光刻的基本原理可以分为光学透射原理和化学反应原理两个方面。
3.1 光学透射原理光学透射原理是光刻的基础，也是光刻胶和掩膜的关键。
光刻胶对于不同波长的光有不同的吸收特性，而掩膜上的图案会通过光刻胶的吸收和透射来形成图案。
当掩膜上的图案被光照射时，光刻胶中的敏化剂会被激活，从而改变光刻胶的溶解性质。
3.2 化学反应原理化学反应原理是光刻胶显影和刻蚀的基础。
在显影过程中，显影液与光刻胶表面的未暴露区域发生化学反应，使其溶解。
而在刻蚀过程中，刻蚀液与未被光刻胶保护的硅片表面或者下一层材料发生化学反应，使其被去除。
4. 光刻的影响因素光刻的效果受到多个因素的影响，主要包括曝光能量、曝光时间、光刻胶厚度、显影液浓度等因素。
4.1 曝光能量和曝光时间曝光能量和曝光时间决定了光刻胶的显影深度，对图案的清晰度和精度有重要影响。
4.2 光刻胶厚度光刻胶厚度会影响曝光和显影的效果，太厚会导致曝光不足，太薄则可能导致显影不均匀。
光刻机的原理及光刻过程简介光刻机（Photolithography Machine）是一种用于半导体制造和微电子工艺中的关键设备，主要用于制造芯片、集成电路和其他微细结构的制作过程。
下面是光刻机的技术原理和实现光刻过程的简单介绍：1.掩膜制备：首先，需要准备一个称为掩膜（Photomask）的特殊玻璃板。
掩膜上绘制了要在芯片上形成的图案，类似于蓝图。
这些图案决定了芯片的电路布局和结构。
掩膜制备的一些关键要点和具体细节：1.设计和绘制掩膜图案：根据芯片的设计需求，使用计算机辅助设计（CAD）软件或其他工具绘制掩膜图案。
这些图案包括电路布局、晶体管、连接线等微细结构。
2.掩膜材料选择：选择适合的掩膜材料，通常是高纯度的二氧化硅（SiO2）或氧化物。
材料选择要考虑到其透光性、耐用性和成本等因素。
3.光刻胶涂覆：在掩膜材料的表面涂覆一层光刻胶。
光刻胶是一种感光性的聚合物材料，可以在光刻过程中发生化学或物理变化。
4.掩膜图案转移：使用光刻机将掩膜图案投射到光刻胶上。
光照射使得光刻胶在照射区域发生光化学反应或物理改变，形成图案。
5.显影和清洗：将光刻胶涂层浸入显影液中，显影液会溶解或去除未被光照射的光刻胶部分，留下期望的图案。
随后进行清洗，去除显影液残留。
6.检验和修复：对制备好的掩膜进行检验，确保图案的精度和质量。
如果发现缺陷或损坏，需要进行修复或重新制备掩膜。
掩膜制备的关键要点在于设计准确的图案、选择合适的掩膜材料、确保光刻胶涂覆的均匀性和控制光照射过程的精确性。
制备高质量的掩膜对于确保后续光刻过程的精确性和芯片制造的成功非常重要。
2.光源和光学系统：光刻机使用强光源（通常是紫外光）来照射掩膜上的图案。
光源会发出高能量的光线，并通过光学系统将光线聚焦成细小的光斑。
光源和光学系统的一些关键要点和具体细节：1.光源选择：光刻机通常使用紫外光（UV）作为光源，因为紫外光的波长比可见光短，能够提供更高的分辨率和精度。
光刻胶的工艺流程光刻胶，这在微观世界里就像一个神奇的画笔，在芯片制造等高科技领域有着至关重要的作用。
光刻胶的工艺流程从基底准备开始。
就好比盖房子要先打好地基一样，这个基底得处理得干干净净、平平整整。
如果基底上有脏东西或者坑坑洼洼的，那光刻胶涂上去就像是在一块不平整的泥地上画画，怎么能画出好看的画呢？基底可能是硅片之类的材料，要通过各种清洗和预处理手段，把它变成光刻胶理想的附着面。
这一步就像是给即将登场的主角——光刻胶，搭建一个完美的舞台。
然后就是光刻胶的涂布啦。
光刻胶就像一层薄薄的奶油被小心翼翼地涂抹在基底上。
这可不能马虎，涂得太厚，就像蛋糕上的奶油堆得太多，会影响后面的工序；涂得太薄呢，又像奶油太少盖不住蛋糕，起不到应有的作用。
涂布的方式有很多种，有的像用刷子轻轻地刷上去，有的则是通过特殊的设备像喷雾一样均匀地洒在基底上。
这个过程就像给基底穿上了一件精心定制的衣服，这件衣服的厚度和均匀性直接关系到最后的成品质量。
接下来就是软烘。
软烘就像是把刚刚涂好光刻胶的基底放在温暖的阳光下晒一晒。
不过这个阳光可是通过特殊设备产生的精确热量。
软烘的目的是把光刻胶里的溶剂蒸发掉一部分，让光刻胶变得更稳定。
这就好比是把衣服上多余的水分晾干，让衣服更加合身。
如果软烘没做好，光刻胶里溶剂太多，就像衣服湿哒哒的，在后续的工序中容易出问题。
曝光是光刻胶工艺流程里非常关键的一步。
想象一下，光刻胶就像一个感光的小精灵，现在要给它照特定的光啦。
就像摄影师用镜头捕捉画面一样，光刻机用特定的光线照射光刻胶。
这些光线就像一把把神奇的刻刀，按照预先设计好的图案在光刻胶上留下痕迹。
如果曝光的光线太强或者太弱，就像刻刀太用力或者太轻，刻出来的图案就会不准确。
曝光后的光刻胶，有的地方因为光照发生了化学变化，有的地方则没有，这样就形成了我们想要的图案的雏形。
曝光之后就是显影啦。
显影就像是冲洗照片一样，把光刻胶上曝光后应该去掉的部分去掉。
这就像把照片上不需要的暗影部分冲洗掉，留下清晰的图像。
光刻胶原理光刻胶是一种在集成电路制造过程中广泛应用的材料。
它的原理是利用光的作用，通过光刻技术将图案转移到硅片上，从而实现微电子器件的制造。
光刻胶的使用对于集成电路的制造起着至关重要的作用。
光刻胶的原理是基于光敏化学反应。
光刻胶中含有一种或多种光敏剂，当光敏剂暴露于紫外光或电子束等辐射源时，会发生化学反应。
这种化学反应会导致光刻胶的物理性质发生变化，使得光刻胶在光刻过程中对光的传递和反射产生差异，从而形成所需的图案。
光刻胶的制备过程主要包括涂布、预烘、曝光、显影和后处理等步骤。
首先，将光刻胶涂布在硅片表面，形成一层均匀的薄膜。
然后，对涂布的光刻胶进行预烘，以去除其中的溶剂和水分。
接下来，将硅片放置于光刻机中，利用紫外光或电子束进行曝光。
在曝光过程中，光刻胶中的光敏剂会发生化学反应，使得光刻胶在曝光区域的物理性质发生改变。
然后，将硅片放入显影液中，将未曝光的部分光刻胶溶解掉，留下所需的图案。
最后，进行后处理，如烘干和固化，以增强光刻胶的稳定性和附着力。
光刻胶的原理和制造过程非常复杂，需要高精度的设备和技术支持。
在光刻过程中，光刻胶的性能对于图案的分辨率、精度和稳定性有着重要影响。
因此，光刻胶的选择和优化对于集成电路的制造至关重要。
不同的光刻胶具有不同的化学成分和物理性质，可以应用于不同的工艺和设备。
根据制造的要求，可以选择合适的光刻胶来实现所需的图案。
光刻胶是集成电路制造过程中必不可少的关键材料之一。
它利用光敏化学反应的原理，通过光刻技术将图案转移到硅片上，从而实现微电子器件的制造。
光刻胶的性能和制备过程对于集成电路的制造有着重要影响。
正确选择和优化光刻胶的使用，可以提高集成电路的性能和可靠性，推动微电子技术的发展。
第八章基本光刻工艺流程-表面准备到曝光概述最重要的光刻工艺是在晶圆表面建立图形。
这一章是从解释基本光刻工艺十步法和讨论光刻胶的化学性质开始的。
我们会按照顺序来介绍前四步（表面准备到对准和曝光）的目的和执行方法。
目的完成本章后您将能够：1．勾画出基本的光刻工艺十步法制程的晶圆截面。
2．解释正胶和负胶对光的反应。
3．解释在晶圆表面建立空穴和凸起所需要的正确的光刻胶和掩膜版的极性。
4．列出基本光刻十步法每一步的主要工艺选项。
5．从目的4的列表中选出恰当的工艺来建立微米和亚微米的图形。
6．解释双重光刻，多层光刻胶工艺和平整化技术的工艺需求。
7．描述在小尺寸图形光刻过程中，防反射涂胶工艺和对比增强工艺的应用。
8．列出用于对准和曝光的光学方法和非光学方法。
9．比较每一种对准和曝光设备的优点。
介绍光刻工艺是一种用来去掉晶圆表面层上的所规定的特定区域的基本操作（图8.1）。
Photolithography是用来定义这个基本操作的术语。
还有其它术语为Photomasking, Masking, Oxide或者Metal Removal （OR,MR）和Microlithography。
光刻工艺是半导体工艺过程中非常重要的一道工序，它是用来在不同的器件和电路表面上建立图形（水平的）工艺过程。
这个工艺过程的目标有两个。
首先是在晶圆表面建立尽可能接近设计规则中所要求尺寸的图形。
这个目标被称为晶圆的分辨率（resolution）。
图形尺寸被称为电路的特征图形尺寸（feature size）或是图像尺寸（image size）。
第二个目标是在晶圆表面正确定位图形（称为Alignment或者Registration）。
整个电路图形必须被正确地定位于晶圆表面，电路图形上单独的每一部分之间的相对位置也必须是正确的（图8.2）。
请记住，最终的图形是用多个掩膜版按照特定的顺序在晶圆表面一层一层叠加建立起来的。
图形定位的的要求就好像是一幢建筑物每一层之间所要求的正确的对准。
光刻胶生产工艺光刻胶生产工艺是一项高度复杂的过程，通常包括原材料准备、胶液配制、混合、过滤、涂布、预硬化、光刻、显影等多个步骤。
下面将就这些步骤逐一进行详细介绍。
首先，原材料准备是光刻胶生产的第一步。
光刻胶的主要成分包括树脂、溶剂、助剂等。
其中树脂是光刻胶的基础材料，溶剂是用来稀释树脂的，助剂主要用于改善胶液的性能。
这些原材料需要根据配方准备好，并保证其质量和纯度。
其次，胶液配制是将准备好的原材料按照一定的配方比例进行混合的过程。
这一步需要根据光刻胶的性能要求和使用目的来确定正确的配方比例。
通常会采用搅拌等方法将原材料充分混合，以确保胶液均匀。
然后，混合完成后需要对胶液进行过滤处理。
这是为了去除其中的杂质和颗粒，保证胶液的纯净度。
过滤通常会采用滤网或滤纸等器材，将胶液过滤。
接下来是涂布步骤，也是光刻胶生产工艺中的重要一步。
涂布是将准备好的胶液均匀地涂布在基底上的过程。
这一步需要注意胶液的粘度和涂布速度，以确保涂布的均匀性和准确性。
随后是预硬化步骤，预硬化是指将涂布好的胶液在一定的温度和时间条件下进行初步固化的过程。
这可以提高胶液的粘度和抗划伤能力。
然后是光刻步骤，光刻是将预硬化的胶层暴露在紫外光下，通过光刻机进行曝光的过程。
这一步需要根据所需的图案来设定光刻机的参数，以实现图案的转移。
最后是显影步骤，显影是指用化学试剂将光刻胶显影成所需图案的过程。
这一步需要根据显影剂的类型和配方来进行操作，并且需要控制显影剂的浓度和显影时间，以确保得到清晰的图案。
综上所述，光刻胶生产工艺是一个复杂的过程，需要严格控制每个步骤的参数和条件，以获得高质量的光刻胶产品。
通过合理的原材料选择、准确的配方比例、良好的混合和过滤处理、均匀的涂布和预硬化、准确的光刻和显影操作，可以获得符合要求的光刻胶产品。
