光刻胶、低介电常数材料、抗反射膜材料综述

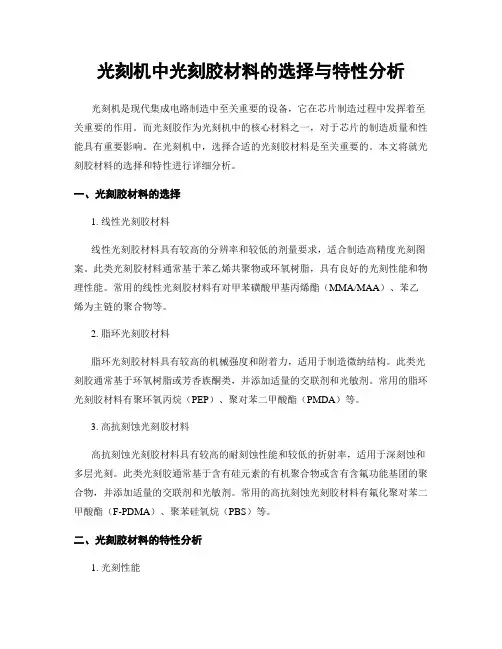

光刻机中光刻胶材料的选择与特性分析光刻机是现代集成电路制造中至关重要的设备，它在芯片制造过程中发挥着至关重要的作用。

而光刻胶作为光刻机中的核心材料之一，对于芯片的制造质量和性能具有重要影响。

在光刻机中，选择合适的光刻胶材料是至关重要的。

本文将就光刻胶材料的选择和特性进行详细分析。

一、光刻胶材料的选择1. 线性光刻胶材料线性光刻胶材料具有较高的分辨率和较低的剂量要求，适合制造高精度光刻图案。

此类光刻胶材料通常基于苯乙烯共聚物或环氧树脂，具有良好的光刻性能和物理性能。

常用的线性光刻胶材料有对甲苯磺酸甲基丙烯酯（MMA/MAA）、苯乙烯为主链的聚合物等。

2. 脂环光刻胶材料脂环光刻胶材料具有较高的机械强度和附着力，适用于制造微纳结构。

此类光刻胶通常基于环氧树脂或芳香族酮类，并添加适量的交联剂和光敏剂。

常用的脂环光刻胶材料有聚环氧丙烷（PEP）、聚对苯二甲酸酯（PMDA）等。

3. 高抗刻蚀光刻胶材料高抗刻蚀光刻胶材料具有较高的耐刻蚀性能和较低的折射率，适用于深刻蚀和多层光刻。

此类光刻胶通常基于含有硅元素的有机聚合物或含有含氟功能基团的聚合物，并添加适量的交联剂和光敏剂。

常用的高抗刻蚀光刻胶材料有氟化聚对苯二甲酸酯（F-PDMA）、聚苯硅氧烷（PBS）等。

二、光刻胶材料的特性分析1. 光刻性能光刻性能是衡量光刻胶材料优劣的重要指标之一。

光刻性能包括分辨率、敏感度和对环境光的抵抗能力等。

高分辨率是光刻胶材料的一项基本要求，它决定了光刻胶能够制造的芯片结构的最小尺寸。

敏感度是指光刻胶材料对输入光强度的响应能力，它影响着光刻胶的曝光时间和设备的生产效率。

抵抗环境光的能力决定了光刻胶材料在光刻机运行过程中的稳定性和可靠性。

2. 机械性能机械性能是光刻胶材料的重要特性之一。

它影响着光刻胶材料的附着力、抗剥离能力、耐磨损性以及机械强度等。

光刻胶材料应具有良好的附着力，确保光刻图案在后续加工过程中不脱落。

同时，光刻胶材料应具有较高的抗剥离能力，以保证芯片制造过程中的制品质量。

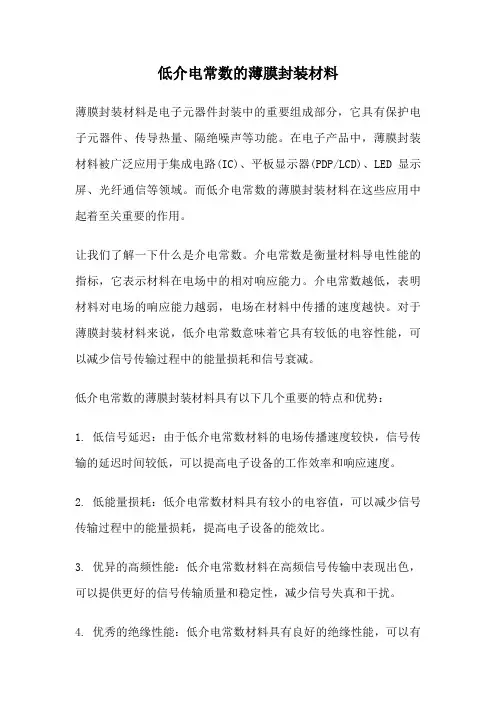

低介电常数的薄膜封装材料薄膜封装材料是电子元器件封装中的重要组成部分，它具有保护电子元器件、传导热量、隔绝噪声等功能。

在电子产品中，薄膜封装材料被广泛应用于集成电路(IC)、平板显示器(PDP/LCD)、LED显示屏、光纤通信等领域。

而低介电常数的薄膜封装材料在这些应用中起着至关重要的作用。

让我们了解一下什么是介电常数。

介电常数是衡量材料导电性能的指标，它表示材料在电场中的相对响应能力。

介电常数越低，表明材料对电场的响应能力越弱，电场在材料中传播的速度越快。

对于薄膜封装材料来说，低介电常数意味着它具有较低的电容性能，可以减少信号传输过程中的能量损耗和信号衰减。

低介电常数的薄膜封装材料具有以下几个重要的特点和优势：1. 低信号延迟：由于低介电常数材料的电场传播速度较快，信号传输的延迟时间较低，可以提高电子设备的工作效率和响应速度。

2. 低能量损耗：低介电常数材料具有较小的电容值，可以减少信号传输过程中的能量损耗，提高电子设备的能效比。

3. 优异的高频性能：低介电常数材料在高频信号传输中表现出色，可以提供更好的信号传输质量和稳定性，减少信号失真和干扰。

4. 优秀的绝缘性能：低介电常数材料具有良好的绝缘性能，可以有效隔离电子元器件之间的电场干扰，提高电路的稳定性和可靠性。

5. 良好的热稳定性：低介电常数材料通常具有较高的热稳定性，可以在高温环境下保持良好的性能，适用于高温工艺要求的封装应用。

在实际应用中，低介电常数的薄膜封装材料常用于高速通信设备、高频电子器件、微波射频器件等领域。

例如，在集成电路封装中，采用低介电常数薄膜封装材料可以减少信号传输的能量损耗和延迟，提高芯片的工作速度和可靠性。

低介电常数薄膜封装材料还可以用于平板显示器和LED显示屏的封装。

这些显示器件的高分辨率和快速刷新率要求信号传输的速度和质量都能得到保证，低介电常数材料的应用可以提高显示效果和稳定性。

低介电常数的薄膜封装材料在现代电子设备中具有重要的应用价值。

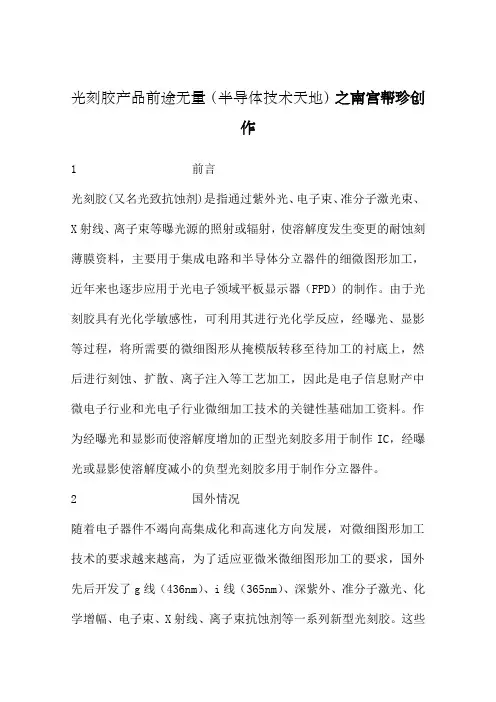

光刻胶产品前途无量（半导体技术天地）之南宫帮珍创作1 前言光刻胶(又名光致抗蚀剂)是指通过紫外光、电子束、准分子激光束、X射线、离子束等曝光源的照射或辐射，使溶解度发生变更的耐蚀刻薄膜资料，主要用于集成电路和半导体分立器件的细微图形加工，近年来也逐步应用于光电子领域平板显示器（FPD）的制作。

由于光刻胶具有光化学敏感性，可利用其进行光化学反应，经曝光、显影等过程，将所需要的微细图形从掩模版转移至待加工的衬底上，然后进行刻蚀、扩散、离子注入等工艺加工，因此是电子信息财产中微电子行业和光电子行业微细加工技术的关键性基础加工资料。

作为经曝光和显影而使溶解度增加的正型光刻胶多用于制作IC，经曝光或显影使溶解度减小的负型光刻胶多用于制作分立器件。

2 国外情况随着电子器件不竭向高集成化和高速化方向发展，对微细图形加工技术的要求越来越高，为了适应亚微米微细图形加工的要求，国外先后开发了g线（436nm）、i线（365nm）、深紫外、准分子激光、化学增幅、电子束、X射线、离子束抗蚀剂等一系列新型光刻胶。

这些品种较有代表性的负性胶如美国柯达（Kodak）公司的KPR、KMER、KLER、KMR、KMPR等；联合碳化学（UCC）公司的KTI系列；日本东京应化（Tok）公司的TPR、SVR、OSR、OMR；合成橡胶（JSR）公司的CIR、CBR系列；瑞翁（Zeon）公司的ZPN系列；德国依默克（E.Merk）公司的Solect等。

正性胶如：美国西帕来（Shipely）公司的AZ系列、DuPont公司的Waycot系列、日本合成橡胶公司的PFR等等。

2000~2001年世界市场光刻胶生产商的收益及市场份额公司2001年收益2001年市场份额（%） 2000年收益 2000年市场份额（%）Tokyo Ohka Kogyo 150.1 22.6 216.525.2Shipley 139.2 21.0 174.620.3JSR 117.6 17.7 138.416.1Shin-EtsuChemical 70.1 10.6 74.28.6ArchChemicals 63.7 9.6 84.19.8其他 122.2 18.5 171.620.0总计 662.9 100.0 859.4 100.0Source: Gartner Dataquest目前，国际上主流的光刻胶产品是分辨率在0.25µm～0.18µm的深紫外正型光刻胶，主要的厂商包含美国Shipley、日本东京应化和瑞士的克莱恩等公司。

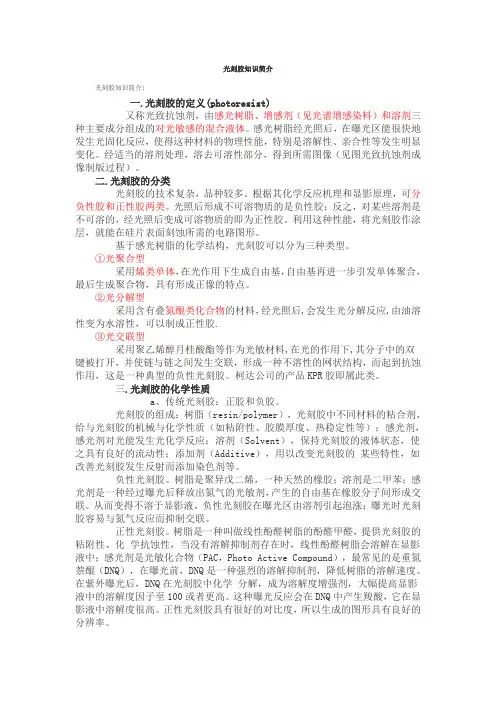

光刻胶知识简介光刻胶知识简介:一.光刻胶的定义(photoresist)又称光致抗蚀剂，由感光树脂、增感剂（见光谱增感染料）和溶剂三种主要成分组成的对光敏感的混合液体。

感光树脂经光照后，在曝光区能很快地发生光固化反应，使得这种材料的物理性能，特别是溶解性、亲合性等发生明显变化。

经适当的溶剂处理，溶去可溶性部分，得到所需图像（见图光致抗蚀剂成像制版过程）。

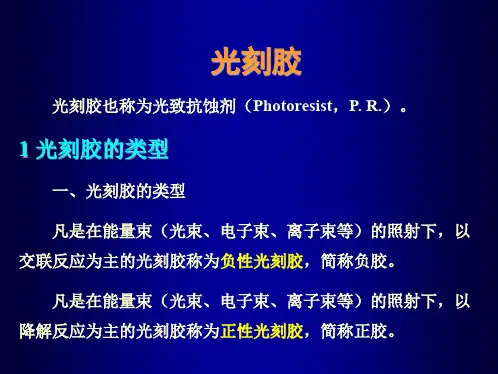

二.光刻胶的分类光刻胶的技术复杂，品种较多。

根据其化学反应机理和显影原理，可分负性胶和正性胶两类。

光照后形成不可溶物质的是负性胶；反之，对某些溶剂是不可溶的，经光照后变成可溶物质的即为正性胶。

利用这种性能，将光刻胶作涂层，就能在硅片表面刻蚀所需的电路图形。

基于感光树脂的化学结构，光刻胶可以分为三种类型。

①光聚合型采用烯类单体，在光作用下生成自由基，自由基再进一步引发单体聚合，最后生成聚合物，具有形成正像的特点。

②光分解型采用含有叠氮醌类化合物的材料，经光照后,会发生光分解反应,由油溶性变为水溶性，可以制成正性胶.③光交联型采用聚乙烯醇月桂酸酯等作为光敏材料,在光的作用下,其分子中的双键被打开，并使链与链之间发生交联，形成一种不溶性的网状结构，而起到抗蚀作用，这是一种典型的负性光刻胶。

柯达公司的产品KPR胶即属此类。

三.光刻胶的化学性质a、传统光刻胶：正胶和负胶。

光刻胶的组成：树脂（resin/polymer），光刻胶中不同材料的粘合剂，给与光刻胶的机械与化学性质（如粘附性、胶膜厚度、热稳定性等）；感光剂，感光剂对光能发生光化学反应；溶剂（Solvent），保持光刻胶的液体状态，使之具有良好的流动性；添加剂（Additive），用以改变光刻胶的某些特性，如改善光刻胶发生反射而添加染色剂等。

负性光刻胶。

树脂是聚异戊二烯，一种天然的橡胶；溶剂是二甲苯；感光剂是一种经过曝光后释放出氮气的光敏剂，产生的自由基在橡胶分子间形成交联。

从而变得不溶于显影液。

负性光刻胶在曝光区由溶剂引起泡涨；曝光时光刻胶容易与氮气反应而抑制交联。

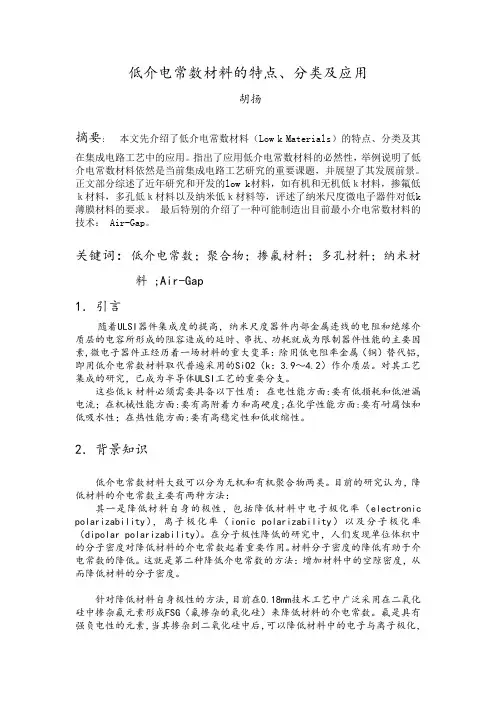

低介电常数材料的特点、分类及应用胡扬摘要: 本文先介绍了低介电常数材料（Low k Materials）的特点、分类及其在集成电路工艺中的应用。

指出了应用低介电常数材料的必然性，举例说明了低介电常数材料依然是当前集成电路工艺研究的重要课题，并展望了其发展前景。

正文部分综述了近年研究和开发的low k材料，如有机和无机低ｋ材料，掺氟低ｋ材料，多孔低ｋ材料以及纳米低ｋ材料等，评述了纳米尺度微电子器件对低k 薄膜材料的要求。

最后特别的介绍了一种可能制造出目前最小介电常数材料的技术： Air-Gap。

关键词：低介电常数；聚合物；掺氟材料；多孔材料；纳米材料 ;Air-Gap1．引言随着ULSI器件集成度的提高，纳米尺度器件内部金属连线的电阻和绝缘介质层的电容所形成的阻容造成的延时、串扰、功耗就成为限制器件性能的主要因素,微电子器件正经历着一场材料的重大变革：除用低电阻率金属（铜）替代铝，即用低介电常数材料取代普遍采用的SiO2（k：3.9～4.2）作介质层。

对其工艺集成的研究，已成为半导体ULSI工艺的重要分支。

这些低ｋ材料必须需要具备以下性质：在电性能方面:要有低损耗和低泄漏电流；在机械性能方面:要有高附着力和高硬度;在化学性能方面:要有耐腐蚀和低吸水性；在热性能方面:要有高稳定性和低收缩性。

2．背景知识低介电常数材料大致可以分为无机和有机聚合物两类。

目前的研究认为，降低材料的介电常数主要有两种方法：其一是降低材料自身的极性，包括降低材料中电子极化率（electronic polarizability），离子极化率（ionic polarizability）以及分子极化率（dipolar polarizability）。

在分子极性降低的研究中，人们发现单位体积中的分子密度对降低材料的介电常数起着重要作用。

材料分子密度的降低有助于介电常数的降低。

这就是第二种降低介电常数的方法：增加材料中的空隙密度，从而降低材料的分子密度。

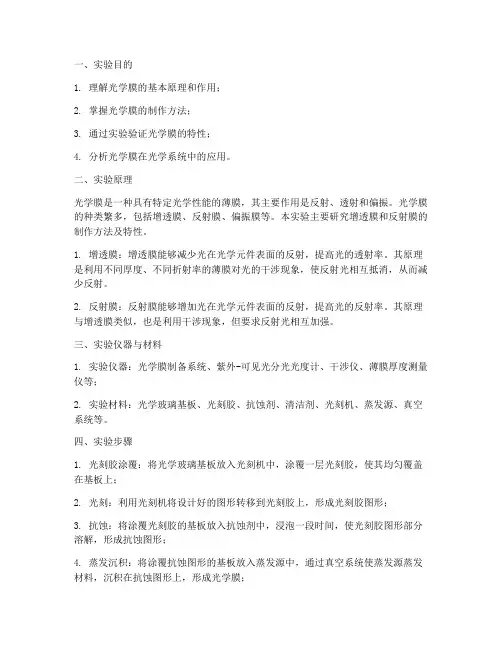

一、实验目的1. 理解光学膜的基本原理和作用；2. 掌握光学膜的制作方法；3. 通过实验验证光学膜的特性；4. 分析光学膜在光学系统中的应用。

二、实验原理光学膜是一种具有特定光学性能的薄膜，其主要作用是反射、透射和偏振。

光学膜的种类繁多，包括增透膜、反射膜、偏振膜等。

本实验主要研究增透膜和反射膜的制作方法及特性。

1. 增透膜：增透膜能够减少光在光学元件表面的反射，提高光的透射率。

其原理是利用不同厚度、不同折射率的薄膜对光的干涉现象，使反射光相互抵消，从而减少反射。

2. 反射膜：反射膜能够增加光在光学元件表面的反射，提高光的反射率。

其原理与增透膜类似，也是利用干涉现象，但要求反射光相互加强。

三、实验仪器与材料1. 实验仪器：光学膜制备系统、紫外-可见光分光光度计、干涉仪、薄膜厚度测量仪等；2. 实验材料：光学玻璃基板、光刻胶、抗蚀剂、清洁剂、光刻机、蒸发源、真空系统等。

四、实验步骤1. 光刻胶涂覆：将光学玻璃基板放入光刻机中，涂覆一层光刻胶，使其均匀覆盖在基板上；2. 光刻：利用光刻机将设计好的图形转移到光刻胶上，形成光刻胶图形；3. 抗蚀：将涂覆光刻胶的基板放入抗蚀剂中，浸泡一段时间，使光刻胶图形部分溶解，形成抗蚀图形；4. 蒸发沉积：将涂覆抗蚀图形的基板放入蒸发源中，通过真空系统使蒸发源蒸发材料，沉积在抗蚀图形上，形成光学膜；5. 洗除抗蚀剂：将沉积光学膜的基板放入清洁剂中，洗除未反应的抗蚀剂，得到光学膜；6. 薄膜特性测试：利用紫外-可见光分光光度计、干涉仪、薄膜厚度测量仪等仪器对光学膜进行测试，分析其光学性能。

五、实验结果与分析1. 增透膜实验结果：通过实验，成功制备了增透膜，其透射率提高了约30%。

测试结果显示，增透膜在可见光范围内的透射率较高，符合实验要求。

2. 反射膜实验结果：通过实验，成功制备了反射膜，其反射率提高了约80%。

测试结果显示，反射膜在可见光范围内的反射率较高，符合实验要求。

The introduction of Photoresist and Application光刻胶基本介绍主要内容CONTENT☐一，光刻胶基础知识☐二，光刻胶的种类☐三，光刻胶的应用领域☐四，光刻胶的特点☐五，光刻胶的可靠性测试内容☐六，光刻胶的来料要求一、光刻胶基础知识☐光刻胶是一种具有感光性的化学品（混合物）树脂（Resin）：10-40% by weight感光剂（PAC）或光致产酸剂（PAG）：1-6% by weight溶剂（Solvent）：50-90% by weight添加剂（Additive）：1-3% by weight单体（Monomer）：10-20% by weight二、光刻胶的种类☐依照化学反应和显影原理分类一、正性光刻胶形成的图形与掩膜版相同；二、负性光刻胶形成的图形与掩膜版相反。

SubstratePhotoresistCoating Maskh u TransferEtchStripExposure DevelopPositive Negative☐按照感光树脂的化学结构分类一、光聚合型：1）采用烯类单体，在光作用下生成自由基，进一步引发单体聚合，最后生成聚合物。

2）采用环氧树脂，阳离子开环，引发环氧交联反应，最后生成聚合物。

二、光分解型，采用含有叠氮醌类化合物的材料，其经光照后,发生光分解反应，可以制成正性胶；☐按照曝光波长类一、紫外光刻胶（300~450nm）；I-line：365nm；H-line：405nm；G-line：436nm；Broad Band （g+h+i）二、深紫外光刻胶（160~280nm）；KrF：248nm；ArF：193nm；F2：157nm；三、极紫外光刻胶（EUV，13.5nm）；四、电子束光刻胶、离子束光刻胶、X射线光刻胶等。

不同曝光波长的光刻胶，其适用的光刻极限分辨率不同，通常来说，在使用工艺方法一致的情况下，波长越小，加工分辨率越佳。

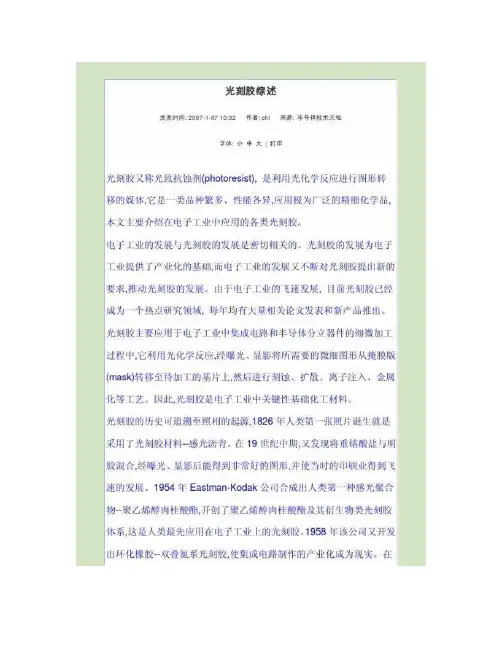

此之前约1950年发明了重氮萘醌—酚醛树脂系光刻胶,它最早应用于印刷业,目前是电子工业用用最多的光刻胶,近年随着电子工业的飞速发展,光刻胶的发展更是日新月异,新型光刻胶产品不断涌现。

光刻胶按其所用曝光光源或辐射源的不同, 又可分为紫外光刻胶、深紫外光刻胶、电子束胶、离子束胶、X射线胶等。

2. 光刻技术及工艺电子工业的发展离不开光刻胶的发展, 这是由电子工业微细加工的线宽所决定的。

众所周知,在光刻工艺中离不开曝光。

目前采用掩膜版的曝光方式主要有接触式曝光和投影式曝光两种。

光刻工艺过程光刻胶的种类虽然很多,使用主艺条件依光刻胶的品种不同而有很大的不同,但大体可遵从如下步骤：a.基片处理：该工序包括脱脂清洗、高温处理等部分,有时还需涂粘附增强剂进行表面改性处理。

脱脂一般采用溶剂或碱性脱脂剂进行清洗,然后再用酸性清洗剂清洗,最后用纯水清洗。

高温处理通常是在150-160℃对基片进行烘烤去除表面水分。

粘附增强剂的作用是将基片表面亲水性改变为憎水性, 便于光刻胶的涂布, 增加光刻胶在基片上的粘附性电。

b.涂胶：光刻胶的涂布方式有旋转涂布、辗涂、浸胶及喷涂等多种方式。

在电子工业中应用较多的是旋转涂布。

该方式的涂胶厚度一般取决于光刻胶的粘度及涂胶时的转速。

膜厚-转速曲线是光刻胶的一个重要特性。

c.前烘：前烘的目的是为了去除胶膜中残存的溶剂,消除胶膜的机械应力。

在电子工业中烘烤方式通常有对流烘箱和热板两种。

前烘的温度和时间根据光刻胶种类及胶膜的厚度而定。

以北京化学试剂研究所BN308系列紫外负性光刻胶为例,当胶膜厚度为1-2μm时,对流烘箱，70-80℃，20min；热板，100℃，1min。

d.曝光：正确的曝光量是影响成像质量的关键因素。

曝光不够或曝光过度均会影响复制图形的再现性。

曝光宽容度大有利于光刻胶的应用。

光刻胶的曝光量同样取决于光刻胶的种类及膜厚。

以BN308系列负胶为例,当膜厚为1-2μm时,曝光20-30mJ/cm2e.中烘：曝光后显影前的烘烤,对于化学增幅型光刻胶来说至关重要,中烘条件的好坏直接关系到复制图形的质量。

光刻胶是什么材料光刻胶是一种在半导体工艺中广泛应用的材料，它在集成电路制造中扮演着非常重要的角色。

光刻胶是一种光敏材料，它能够在受到紫外光照射后发生化学变化，从而形成所需的图案。

下面我们将详细介绍光刻胶的组成、工作原理以及在半导体制造中的应用。

首先，我们来了解一下光刻胶的组成。

光刻胶通常由聚合物、溶剂和光敏剂组成。

其中，聚合物是光刻胶的主体，它确定了光刻胶的力学性能和化学稳定性。

溶剂的作用是溶解聚合物和光敏剂，使光刻胶具有一定的黏度和流动性。

光敏剂是光刻胶的关键成分，它能够吸收紫外光并引发化学反应，从而使光刻胶发生凝固或溶解的变化。

其次，让我们来了解光刻胶的工作原理。

在光刻工艺中，光刻胶首先被涂覆在半导体晶圆表面，然后通过紫外光刻蚀机或激光器照射所需的图案。

在照射过程中，光敏剂吸收紫外光并发生化学反应，使光刻胶在受光区域发生物理或化学变化，形成所需的图案。

接着，经过显影、清洗等工艺步骤，最终形成了半导体器件所需的图案结构。

最后，让我们来看一下光刻胶在半导体制造中的应用。

光刻胶在半导体工艺中扮演着非常重要的角色，它被广泛应用于半导体器件的制造过程中。

通过光刻工艺，可以实现微米级甚至纳米级的精密图案制作，从而实现集成电路器件的微细加工和制造。

光刻胶的选择和使用对半导体器件的性能和可靠性有着重要的影响，因此在半导体工艺中需要严格控制光刻胶的配方、涂覆工艺和光刻参数，以确保器件的质量和稳定性。

综上所述，光刻胶作为一种在半导体工艺中广泛应用的材料，具有重要的意义。

它的组成、工作原理和在半导体制造中的应用都是非常值得深入研究和了解的。

只有深入理解光刻胶的特性和工艺，才能更好地应用于半导体器件的制造和加工中，从而推动半导体工艺的发展和进步。

光刻胶配方光刻胶是半导体制造中不可或缺的材料，用于制备微影（photolithography）制程，其中包括了集成电路（IC）、扁平显示器（Flat Panel Display）等领域的制造。

光刻胶是一种聚合物材料，通过暴露于紫外线（UV）光照下，通过光敏作用产生化学反应，从而实现图案的转移和精确微米线宽的制备。

光刻胶的配方会根据具体应用需求而有所不同，但是基本的成分通常包括以下几类：1. 光敏剂：光敏剂是光刻胶中最关键的成分之一。

它可以在接受紫外线照射后，引发化学反应并固化胶体。

常见的光敏剂包括氮化银（Silver Azide）、硝酸银（Silver Nitrate）、二甲基二异丙基硅氧烷（Dimethyl Diisopropy-lsilaneoxane，DMDPOS）等。

2. 亲基剂：亲基剂是光刻胶中提供所需成型图案的材料。

通常包括二氧化硅（Silicon Dioxide）、聚苯乙烯（Polystyrene，PS）、聚甲基丙烯酸甲酯（Polymethylmethacrylate，PMMA）等。

3. 促进剂：光刻胶中的促进剂可以加速化学反应速率，从而实现快速固化。

常见的促进剂有玫瑰酸（Benzoic acid）、对甲苯磺酸（p-Toluenesulfonic acid）等。

4. 添加剂：根据特定的需求，光刻胶中可能添加一些具有特殊功能的添加剂，例如增稠剂、消泡剂、去离子水等，以满足制备过程的要求。

上述成分通常以液态形式开发，并在制备过程中以涂覆的方式施加到基片上。

具体配方的选择取决于所需的特定性能要求、制程工艺和成本效益等因素。

在实际应用中，光刻胶可以通过以下步骤进行制备：1. 选择合适的聚合物和光敏剂，并按照一定比例混合，形成基本的胶体体系。

2. 添加特定的亲基剂和促进剂，并根据需要调整配方中各组分的比例，以实现特定的反应速率和固化效果。

3. 混合均匀后，将光刻胶涂覆到待处理的基片表面。

这通常通过旋涂、喷涂或浸渍等方法来实现。

光刻胶用底部抗反射涂层研究进展王宽;刘敬成;刘仁;穆启道;郑祥飞;纪昌炜;刘晓亚【摘要】随着微电子工业的蓬勃发展,光刻技术向着更高分辨率的方向迈进,运用底部抗反射涂层有效消除光刻技术中的驻波效应、凹缺效应,提高关键尺寸均一性和图案分辨率,引起了广大研究者的关注.本文简要介绍了光刻胶和光刻技术,底部抗反射涂层的分类、基本原理、刻蚀工艺以及其发展状况.重点对底部抗反射涂层的最新研究进展进行了总结,尤其是碱溶型底部抗反射涂层在光刻胶中的应用研究,最后对底部抗反射涂层的发展前景和方向进行了展望.【期刊名称】《影像科学与光化学》【年(卷),期】2016(034)002【总页数】13页(P123-135)【关键词】光刻胶;光刻技术;底部抗反射涂层【作者】王宽;刘敬成;刘仁;穆启道;郑祥飞;纪昌炜;刘晓亚【作者单位】江南大学化学与材料工程学院,江苏无锡214122;江南大学化学与材料工程学院,江苏无锡214122;江南大学化学与材料工程学院,江苏无锡214122;苏州瑞红电子化学品有限公司,江苏苏州215124;苏州瑞红电子化学品有限公司,江苏苏州215124;苏州瑞红电子化学品有限公司,江苏苏州215124;江南大学化学与材料工程学院,江苏无锡214122【正文语种】中文近10年，随着微电子技术的迅速发展，全球信息化、网络化呈现出日新月异的景象，微电子技术发展水平的高低直接决定着集成电路的集成程度。

依据摩尔定律[1]，每隔3年，集成电路的集成度约增加4倍，其最小特征尺寸则相应缩小30%。

微电子工业如此惊人的发展速度，所依赖的关键材料和核心技术就是光刻胶(Photoresist)和光刻技术(Photolithography)。

光刻胶又称光致抗蚀剂，是一种利用光化学反应进行精细图形转移的感光性高分子材料，主要应用于集成电路、半导体分立器件、平板显示器等光电子领域微细图案的加工[2，3]。

光刻技术是指利用光刻胶材料在光照作用下经过曝光、显影、刻蚀等工艺将掩膜版(Mask)上的图案转移到基体上的微细图案加工技术，其具体的工艺过程如图1所示。

````4. 光刻胶之宇文皓月创作光刻胶主要由树脂（Resin）、感光剂（Sensitizer）、溶剂（Solvent）及添加剂（Additive）等分歧的资料按一定比例配制而成。

其中树脂是粘合剂（Binder），感光剂是一种光活性（Photoactivity）极强的化合物，它在光刻胶内的含量与树脂相当，两者同时溶解在溶剂中，以液态形式保管，以便于使用。

4.1 光刻胶的分类⑴负胶1.特点·曝光部分会发生交联（Cross Linking），使其结构加强而不溶于现像液；·而未曝光部分溶于现像液；·经曝光、现像时，会有膨润现像，导致图形转移不良，故负胶一般不必于特征尺寸小于3um的制作中。

2.分类（按感光性树脂的化学结构分类）经常使用的负胶主要有以下两类：·聚肉桂酸酯类光刻胶这类光刻胶的特点，是在感光性树脂分子的侧链上带有肉桂酸基感光性官能团。

如聚乙烯醇肉桂酸酯（KPR胶）、聚乙烯氧乙基肉桂酸酯（OSR胶）等。

·聚烃类—双叠氮类光刻胶这种光刻胶又叫环化橡胶系光刻胶。

它由聚烃类树脂（主要是环化橡胶）、双叠氮型交联剂、增感剂和溶剂配制而成。

3.感光机理①肉桂酸酯类光刻胶KPR胶和OSR胶的感光性树脂分子结构如下：在紫外线作用下，它们侧链上的肉桂酰官能团里的炭－炭双键发生二聚反应，引起聚合物分子间的交联，转变成不溶于现像液的物质。

KPR胶的光化学交联反应式如下：这类光刻胶中的高分子聚合物，不但能在紫外线作用下发生交联，而且在一定温度以上也会发生交联，从而在现像时留下底膜，所以要严格控制前烘的温度与时间。

②聚烃类—双叠氮类光刻胶这类光刻胶的光化学反应机理与前者分歧，在紫外线作用下，环化橡胶分子中双键自己不克不及交联，必须有作为交联剂的双叠氮化合物介入才干发生交联反应。

交联剂在紫外线作用下发生双自由基，它和聚烃类树脂相作用，在聚合物分子之间形成桥键，变成三维结构的不溶性物质。

低介电常数材料fteos
低介电常数材料（Low-K materials）是一种在集成电路制造中使用的材料，其特点是具有较低的介电常数。

介电常数是描述材料对电场的响应能力的物理量，低介电常数意味着材料在电场作用下的响应能力较弱。

在集成电路中，使用低介电常数材料可以减少信号传输的延迟和能量损耗，从而提高电路的工作速度和效率。

FTEOS是一种常用的低介电常数材料，是指氟化硅玻璃（Fluorinated Tetraethylorthosilicate）。

FTEOS材料具有较低的介电常数，通常在2.0以下，因此被广泛应用于半导体制造中的超大规模集成电路（VLSI）和超大规模集成电路（ULSI）的制作工艺中。

使用FTEOS材料作为绝缘层可以减少晶体管之间的电容耦合效应，降低信号传输延迟，提高电路的工作速度。

除了FTEOS之外，还有许多其他的低介电常数材料被用于集成电路的制造中，如氧化二硅（SiO2）、氮化硅（Si3N4）、氧化氮化硅（SiON）等。

这些材料都具有较低的介电常数，可以在一定程度上改善集成电路的性能。

在选择低介电常数材料时，除了介电常数之外，还需要考虑材
料的机械性能、热稳定性、化学稳定性等因素，以确保材料在集成电路制造过程中能够满足要求，并且不会对器件的可靠性和稳定性造成负面影响。

总的来说，低介电常数材料在集成电路制造中起着至关重要的作用，能够帮助提高电路的性能和可靠性，促进集成电路技术的发展。

光刻机中抗反射涂层材料的性能评估光刻技术在半导体工业中扮演着重要角色，而抗反射涂层材料则是光刻机中不可或缺的一部分。

抗反射涂层材料的性能评估对于光刻机的有效运作起着至关重要的作用。

本文将对光刻机中抗反射涂层材料的性能进行评估，并探讨其影响因素。

一、抗反射涂层材料的定义及作用抗反射涂层材料，简称ARC（Anti-Reflection Coating），是一种能够减少光的反射并提高透过率的材料。

在光刻机中，ARC可降低光刻胶在光刻过程中与光源反射的损失，提高光刻胶的曝光效率和图形分辨率。

二、抗反射涂层材料的性能指标1. 透过率：抗反射涂层的主要目标是提高透过率，即使光能以最大程度穿透抗反射涂层，达到高质量的光刻效果。

2. 抗反射性能：材料的抗反射性能是衡量抗反射涂层材料效果的重要指标，主要通过测试光的反射率来评估。

3. 平坦度：涂层材料在应用过程中需要具备良好的平坦度，以确保光刻胶均匀覆盖整个表面。

4. 耐蚀性：光刻机中涂层材料需要具备一定的耐蚀性，以应对光刻胶溶液的侵蚀，保持材料的长期稳定性和耐用性。

5. 粘附力：涂层材料需要具备良好的粘附力，以确保在光刻过程中不会发生脱落或剥离等现象。

三、影响抗反射涂层材料性能的因素1. 材料的光学特性：不同抗反射涂层材料具有不同的光学特性，如折射率、光学消光系数等，这些特性直接影响到抗反射性能。

2. 材料的物理性质：包括材料的硬度、抗压性、耐高温性能等，这些性质会影响涂层的耐用性和稳定性。

3. 材料的制备工艺：制备工艺的不同会对涂层的均匀性、致密性和平坦度等产生影响。

4. 材料与基底的相容性：抗反射涂层材料必须与基底材料具有良好的相容性，以确保涂层的粘附力和稳定性。

四、抗反射涂层材料性能评估方法1. 透射光谱测试：通过透射光谱测试，可以评估抗反射涂层的透过率和抗反射性能。

2. 表面形貌测试：通过表面形貌测试，可以评估抗反射涂层的平坦度和光滑度。

3. 粘附力测试：通过粘附力测试，可以评估抗反射涂层的粘附性能。

光刻胶原材料光刻胶是一种在半导体制造过程中广泛使用的材料，用于制造微电子器件的图案。

它起到了光学掩模的作用，使得光线只能通过特定的区域进入到下一步的工艺中，从而实现了微小器件的精确制造。

光刻胶的主要成分是聚合物，常见的有光刻胶A类和光刻胶B类。

光刻胶A类主要是光敏聚酮，它具有较高的分辨率和较低的敏感度，适用于较高要求的微电子制造。

光刻胶B类主要是光敏丙烯酸酯，它具有较低的分辨率和较高的敏感度，适用于一般要求的微电子制造。

光刻胶的制备过程相对复杂，需要进行溶液的配制、滤膜、脱泡等步骤。

首先，将光刻胶的固体成分与溶剂进行混合，形成光刻胶的溶液。

然后，通过滤膜的方式去除其中的杂质和颗粒，保证光刻胶的纯净度。

最后，将光刻胶溶液进行脱泡处理，以去除其中的气泡，确保制备出的光刻胶质量良好。

光刻胶的应用范围非常广泛，不仅用于半导体制造，还广泛应用于光学器件、生物芯片、显示器件等领域。

在半导体制造中，光刻胶是制造微电子器件中非常重要的一步，它决定了最终器件的性能和质量。

在光学器件中，光刻胶被用于制造微小的光阻和微结构，用于光的传导和控制。

在生物芯片中，光刻胶被用于制造微小的反应池和通道，用于生物分析和检测。

在显示器件中，光刻胶被用于制造微小的亮点和发光区域，用于显示图像和文字。

光刻胶的性能指标主要包括分辨率、敏感度和耐久性。

分辨率是指光刻胶最小可制造的结构尺寸，决定了器件的精度和细节。

敏感度是指光刻胶对光线的敏感程度，决定了光刻胶的曝光时间和光源功率。

耐久性是指光刻胶在使用过程中的稳定性和耐久程度，决定了光刻胶的寿命和可靠性。

随着微电子技术的不断发展，对光刻胶的要求也越来越高。

目前，人们对分辨率的要求已经达到了纳米级别，对敏感度的要求也越来越高。

因此，研发新型的光刻胶材料成为了当前的热点和挑战。

人们希望能够制备出更高分辨率、更高敏感度和更长寿命的光刻胶，以满足不断增长的微电子制造需求。

总结起来，光刻胶是一种在微电子制造中非常重要的材料，它具有广泛的应用和深远的影响。
