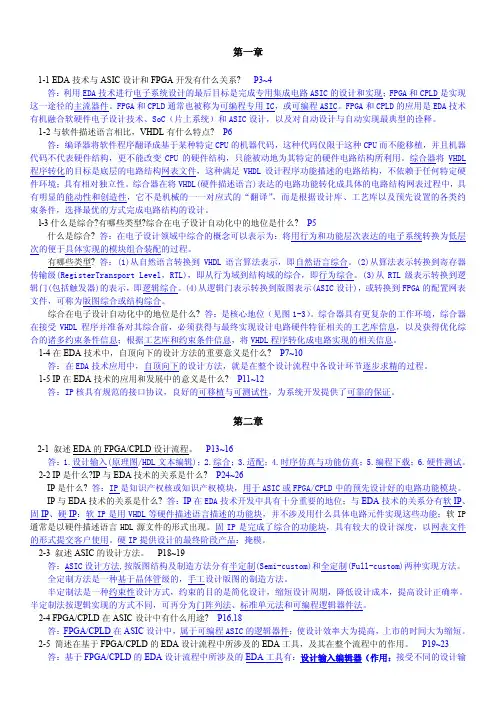

第一章1-1 EDA技术与ASIC设计和FPGA开发有什么关系? P3~4答：利用EDA技术进行电子系统设计的最后目标是完成专用集成电路ASIC的设计和实现；FPGA和CPLD是实现这一途径的主流器件。
FPGA和CPLD通常也被称为可编程专用IC，或可编程ASIC。
FPGA和CPLD的应用是EDA技术有机融合软硬件电子设计技术、SoC（片上系统）和ASIC设计，以及对自动设计与自动实现最典型的诠释。
1-2与软件描述语言相比，VHDL有什么特点? P6答：编译器将软件程序翻译成基于某种特定CPU的机器代码，这种代码仅限于这种CPU而不能移植，并且机器代码不代表硬件结构，更不能改变CPU的硬件结构，只能被动地为其特定的硬件电路结构所利用。
综合器将VHDL 程序转化的目标是底层的电路结构网表文件，这种满足VHDL设计程序功能描述的电路结构，不依赖于任何特定硬件环境；具有相对独立性。
综合器在将VHDL(硬件描述语言)表达的电路功能转化成具体的电路结构网表过程中，具有明显的能动性和创造性，它不是机械的一一对应式的“翻译”，而是根据设计库、工艺库以及预先设置的各类约束条件，选择最优的方式完成电路结构的设计。
l-3什么是综合?有哪些类型?综合在电子设计自动化中的地位是什么? P5什么是综合? 答：在电子设计领域中综合的概念可以表示为：将用行为和功能层次表达的电子系统转换为低层次的便于具体实现的模块组合装配的过程。
有哪些类型? 答：(1)从自然语言转换到VHDL语言算法表示，即自然语言综合。
(2)从算法表示转换到寄存器传输级(RegisterTransport Level，RTL)，即从行为域到结构域的综合，即行为综合。
(3)从RTL级表示转换到逻辑门(包括触发器)的表示，即逻辑综合。
(4)从逻辑门表示转换到版图表示(ASIC设计)，或转换到FPGA的配置网表文件，可称为版图综合或结构综合。
综合在电子设计自动化中的地位是什么? 答：是核心地位（见图1-3）。

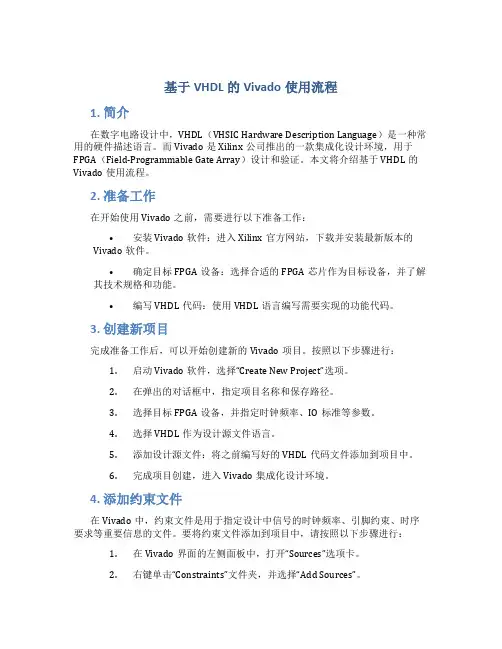

基于VHDL的Vivado使用流程1. 简介在数字电路设计中，VHDL（VHSIC Hardware Description Language）是一种常用的硬件描述语言。
而Vivado是Xilinx公司推出的一款集成化设计环境，用于FPGA（Field-Programmable Gate Array）设计和验证。
本文将介绍基于VHDL的Vivado使用流程。
2. 准备工作在开始使用Vivado之前，需要进行以下准备工作：•安装Vivado软件：进入Xilinx官方网站，下载并安装最新版本的Vivado软件。
•确定目标FPGA设备：选择合适的FPGA芯片作为目标设备，并了解其技术规格和功能。
•编写VHDL代码：使用VHDL语言编写需要实现的功能代码。
3. 创建新项目完成准备工作后，可以开始创建新的Vivado项目。
按照以下步骤进行：1.启动Vivado软件，选择“Create New Project”选项。
2.在弹出的对话框中，指定项目名称和保存路径。
3.选择目标FPGA设备，并指定时钟频率、IO标准等参数。
4.选择VHDL作为设计源文件语言。
5.添加设计源文件：将之前编写好的VHDL代码文件添加到项目中。
6.完成项目创建，进入Vivado集成化设计环境。
4. 添加约束文件在Vivado中，约束文件是用于指定设计中信号的时钟频率、引脚约束、时序要求等重要信息的文件。
要将约束文件添加到项目中，请按照以下步骤进行：1.在Vivado界面的左侧面板中，打开“Sources”选项卡。
2.右键单击“Constraints”文件夹，并选择“Add Sources”。
3.在弹出的对话框中，选择约束文件并添加到项目中。
4.在Vivado界面的左侧面板中，打开“Constraints”选项卡，确认约束文件已成功添加。
5. 进行综合和实现在Vivado中，综合是将HDL（硬件描述语言）代码和约束文件结合起来，生成逻辑网表的过程。
实验一 Quartus II软件使用与十进制计数器一、实验目的熟悉使用Quartus II软件二、实验内容安装Quartus II软件并成功注册、使用Quartus II软件建立工程并完成十进制计数器三、实验仪器、设备计算机、Quartus II软件四、实验步骤1.打开安装文件位于…quartusII6.0\disk1\install.exe，根据提示进行下一步操作，在弹出框中选择第一个选项，install Quartus II and Related Software。
Quartus II的安装步骤1接下来的安装中选择下一步，到下图选择界面。
只勾选安装Quartus II 6.0即可。
Quartus II的安装步骤22.完成安装步骤2后选择下一步至下图所示，选择完全安装complete，再继续点击下一步至安装开始。
完全安装Quartus II软件软件安装途中出现如下图所示情况时，选择安装文件中的…disk2\disk2\quartus，然后选择确定——OK继续安装直到结束。
安装过程中换disk2路径Quartus II软件的安装至此结束，此安装步骤WINXP/WIN 7均有效，WIN8若有问题，请修改兼容权限。
3.软件注册。
软件安装结束后打开Quartus II软件将出现下图所示情况，这是没有注册的提醒，我们必须先进行注册才能建立工程文件，若大家忽略了这个提示窗口，直接进行工程建立等工作，任何仿真图和编译功能都无法正常使用，等于白费功夫浪费时间，还要重新（由于软件注册是绑定MAC物理地址，所以每台机器的license 做，非常影响学习兴趣和情绪。
是完全不一样的，实验室的电脑已经安装好了Quartus II软件，但是没有注册，所以做实验的时候一点要先注册，不然就白做了）Quartus II软件提示未注册弹窗注册方法，打开quiic7.1 lisence 生成器文件夹中的keymaker.exe，在弹出的窗口中点击Make License，在文件夹中就会出现和本台机器相匹配的license.dat。
vhdl设计实验报告VHDL设计实验报告引言VHDL（Very High Speed Integrated Circuit Hardware Description Language）是一种硬件描述语言，广泛应用于数字电路设计和验证。
本实验旨在通过设计一个简单的电路来熟悉VHDL语言的基本语法和设计流程。
一、实验背景数字电路是现代电子系统的基础，而VHDL则是描述和设计数字电路的重要工具。
VHDL可以帮助工程师们以一种形式化的语言来描述电路的功能和结构，从而实现电路的模拟和验证。
二、实验目的本实验的目的是通过使用VHDL语言设计一个简单的电路，加深对VHDL语言的理解，并掌握基本的电路设计流程。
三、实验步骤1. 确定电路功能在设计电路之前，首先需要明确电路的功能。
本实验中，我们选择设计一个4位加法器电路。
2. 设计电路结构根据电路功能的要求，设计电路的结构。
在本实验中，我们需要设计一个4位加法器，因此需要使用4个输入端口和一个输出端口。
3. 编写VHDL代码使用VHDL语言编写电路的描述代码。
在代码中，需要定义输入和输出端口的类型和位宽，并实现电路的功能。
4. 进行仿真使用仿真工具对设计的电路进行仿真，以验证电路的功能是否符合预期。
通过输入不同的测试数据，观察输出是否正确。
5. 下载到FPGA开发板将设计好的电路代码下载到FPGA开发板上进行验证。
通过连接输入信号和观察输出信号，验证电路在实际硬件上的运行情况。
四、实验结果与分析经过仿真和实际验证，我们设计的4位加法器电路在功能上符合预期。
输入不同的数据进行加法运算时，输出结果都正确。
五、实验总结通过本次实验，我们深入了解了VHDL语言的基本语法和设计流程。
通过设计一个简单的电路，我们掌握了VHDL的应用方法，并通过仿真和实际验证，加深了对电路设计的理解。
六、实验心得本实验让我对VHDL语言有了更深入的认识。
通过实际操作，我更加熟悉了VHDL的编写和仿真流程。
