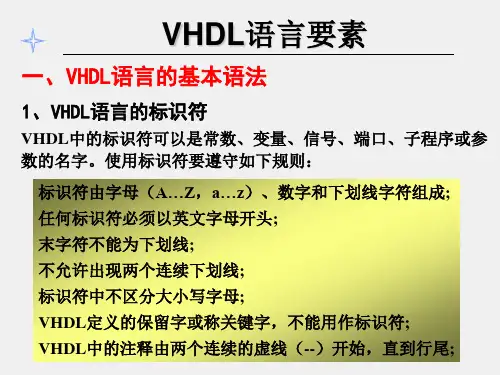

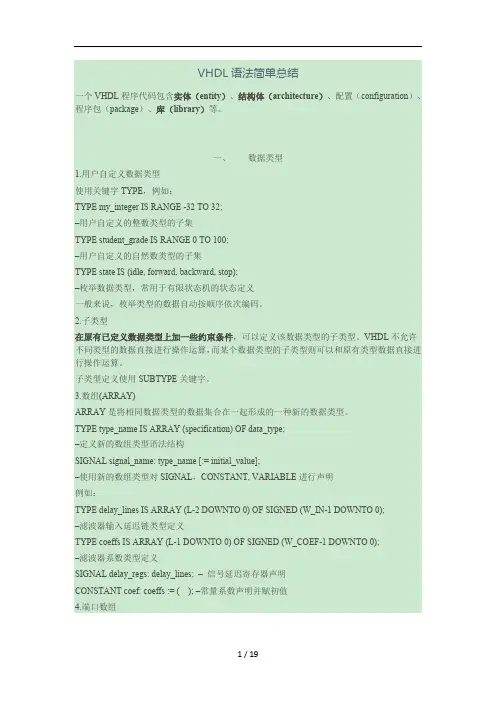

VHDL语法简单总结

VHDL语法简单总结一个VHDL程序代码包含实体（entity）、结构体（architecture）、配置（configuration）、程序包（package）、库（library）等。

一、数据类型1.用户自定义数据类型使用关键字TYPE，例如：TYPE my_integer IS RANGE -32 TO 32;–用户自定义的整数类型的子集TYPE student_grade IS RANGE 0 TO 100;–用户自定义的自然数类型的子集TYPE state IS (idle, forward, backward, stop);–枚举数据类型，常用于有限状态机的状态定义一般来说，枚举类型的数据自动按顺序依次编码。

2.子类型在原有已定义数据类型上加一些约束条件，可以定义该数据类型的子类型。

VHDL不允许不同类型的数据直接进行操作运算，而某个数据类型的子类型则可以和原有类型数据直接进行操作运算。

子类型定义使用SUBTYPE关键字。

3.数组(ARRAY)ARRAY是将相同数据类型的数据集合在一起形成的一种新的数据类型。

TYPE type_name IS ARRAY (specification) OF data_type;–定义新的数组类型语法结构SIGNAL signal_name: type_name [:= initial_value];–使用新的数组类型对SIGNAL，CONSTANT, VARIABLE进行声明例如：TYPE delay_lines IS ARRAY (L-2 DOWNTO 0) OF SIGNED (W_IN-1 DOWNTO 0);–滤波器输入延迟链类型定义TYPE coeffs IS ARRAY (L-1 DOWNTO 0) OF SIGNED (W_COEF-1 DOWNTO 0);–滤波器系数类型定义SIGNAL delay_regs: delay_lines; –信号延迟寄存器声明CONSTANT coef: coeffs := ( ); –常量系数声明并赋初值4.端口数组在定义电路的输入/输出端口时，有时需把端口定义为矢量阵列，而在ENTITY中不允许使用TYPE进行类型定义，所以必须在包集(PACKAGE)中根据端口的具体信号特征建立用户自定义的数据类型，该数据类型可以供包括ENTITY在内的整个设计使用。

—————————————PACKAGE———————————-library ieee;use ieee.std_logic_1164.all;——————————————PACKAGE my_data_types ISTYPE vector_array IS ARRAY (natural range <>) OF STD_LOGIC_VECTOR(7 DOWNTO 0); –声明8位的数组END my_data_types;———————————–Main Code—————————————library ieee;use ieee.std_logic_1164.all;use work.my_data_types.all; –用户自定义包集——————————————————————ENTITY mux ISPORT (inp: IN vector_array(0 to 3);END mux;——————————————————————————-5.有符号数和无符号数要使用SIGNED和UNSIGNED类型数据，必须在代码开始部分声明ieee库中的包集std_logic_arith。

它们支持算术运算但不支持逻辑运算。

library ieee;use ieee.std_logic_1164.all;use ieee.std_logic_arith.all;……SIGNAL a: IN SIGNED (7 DOWNTO 0);SIGNAL b: IN SIGNED (7 DOWNTO 0);SIGNAL x: IN SIGNED (7 DOWNTO 0);……v <= a + b;w <= a AND b; –非法(不支持逻辑运算)——————————————————————————-STD_LOGIC_VECTOR类型的数据不能直接进行算术运算，只有声明了std_logic_signed和std_logic_unsigned两个包集后才可以像SIGNED和UNSIGNED类型的数据一样进行算术运算。

6.数据类型转换在ieee库的std_logic_arith包集中提供了许多数据类型转换函数：1. conv_integer(p): 将数据类型为INTEGER，UNSIGNED，SIGNED，STD_ULOGIC或STD_LOGIC的操作数p转换成INTEGER类型。

不包含STD_LOGIC_VECTOR。

2．conv_unsigned(p,b)：将数据类型为INTEGER，UNSIGNED，SIGNED或STD_ULOGIC 的操作数p转换成位宽为b的UNSIGNED类型数据。

3．conv_signed(p,b)：将数据类型为INTEGER, UNSIGNED, SIGNED或STD_ULOGIC的操作数p转换成位宽为b的SIGNED类型的数据。

4．conv_std_logic_vector(p, b)：将数据类型为INTEGER, UNSIGNED, SIGNED或STD_LOGIC的操作数p转换成位宽为b的STD_LOGIC_VECTOR类型的数据。

二、运算操作符和属性1. 运算操作符l 赋值运算符赋值运算符用来给信号、变量和常数赋值。

<=用于对SIGNAL类型赋值；:=用于对VARIABLE，CONSTANT和GENERIC赋值，也可用于赋初始值；=>用于对矢量中的某些位赋值，或对某些位之外的其他位赋值(常用OTHERS表示)。

例：SIGNAL x: STD_LOGIC;VARIABLE y: STD_LOGIC_VECTOR(3 DOWNTO 0); –最左边的位是MSBSIGNAL w: STD_LOGIC_VECTOR(0 TO 7); –最右边的位是MSBx <= ‘1’;y := “0000”;w <= “1000_0000”;– LSB位为1，其余位为0w <= (0 => ‘1’, OTHERS => ‘0’);– LSB位是1，其他位是0l 逻辑运算符操作数必须是BIT, STD_LOGIC或STD_ULOGIC类型的数据或者是这些数据类型的扩展，即BIT_VECTOR, STD_LOGIC_VECTOR,STD_ULOGIC_VECTOR。

VHDL的逻辑运算符有以下几种：（优先级递减）Ÿ NOT ——取反Ÿ AND ——与Ÿ OR ——或Ÿ NAND ——与非Ÿ NOR ——或非Ÿ XOR ——异或操作数可以是INTEGER, SIGNED, UNSIGNED, 如果声明了std_logic_signed或std_logic_unsigned，可对STD_LOGIC_VECTOR类型的数据进行加法或减法运算。

+ ——加- ——减* ——乘/ ——除** ——指数运算MOD ——取模REM ——取余ABS ——取绝对值加，减，乘是可以综合成逻辑电路的；除法运算只在除数为2的n次幂时才能综合，此时相当于对被除数右移n位；对于指数运算，只有当底数和指数都是静态数值(常量或GENERIC 参数)时才是可综合的；对于MOD运算，结果的符号同第二个参数的符号相同，对于REM 运算，结果的符号同第一个参数符号相同。

l 关系运算符=, /=, <, >, <=, >=左右两边操作数的类型必须相同。

l 移位操作符<左操作数> <移位操作符> <右操作数>其中左操作数必须是BIT_VECTOR类型的，右操作数必须是INTEGER类型的(可以为正数或负数)。

VHDL中移位操作符有以下几种：u sll 逻辑左移–数据左移，右端补0；u srl 逻辑右移–数据右移，左端补0；u sla 算术左移–数据左移，同时复制最右端的位，填充在右端空出的位置；u sra 算术右移–数据右移，同时复制最左端的位，填充在左端空出的位置；u rol 循环逻辑左移—数据左移，从左端移出的位填充到右端空出的位置上；u ror 循环逻辑右移–数据右移，从右端移出的位填充到左端空出的位置上。

例：x <= “01001”，那么：y <= x sll 2; –逻辑左移2位，y<=”00100”y <= x sla 2; –算术左移2位，y<=”00111”y <= x srl 3; –逻辑右移3位，y<=”00001”y <= x sra 3; –算术右移3位，y<=”00001”y <= x rol 2; –循环左移2位，y<=”00101”y <= x srl -2; –相当于逻辑左移2位用于位的拼接，操作数可以是支持逻辑运算的任何数据类型。

有以下两种：² &² (, , , )与Verilog中{}的功能一样。

2. 属性(ATTRIBUTE)l 数值类属性数值类属性用来得到数组、块或一般数据的相关信息，例如可用来获取数组的长度和数值范围等。

以下是VHDL中预定义的可综合的数值类属性：d’LOW–返回数组索引的下限值d’HIGH–返回数组索引的上限值d’LEFT–返回数组索引的左边界值d’RIGHT–返回数组索引的右边界值d’LENGTH –返回矢量的长度值d’RANGE–返回矢量的位宽范围d’REVERSE_RANGE –按相反的次序返回矢量的位宽范围例：定义信号SIGNAL d: STD_LOGIC_VECTOR(7 DOWNTO 0);则有：d’LOW = 0, d’HIGH = 7, d’LEFT = 7, d’RIGHT = 0, d’LENGTH = 8,d’RANGE = (7 DOWNTO 0), d’REVERSE_RANGE = (0 TO 7).l 信号类属性对于信号s，有以下预定义的属性(可综合的)：s’EVENT若s的值发生变化，则返回布尔量TRUE，否则返回FALSEs’STABLE 若s保持稳定，则返回TRUE，否则返回FALSE例：clk的上升沿判断IF (clk’EVENT AND clk = ‘1’)IF (NOT clk’STABLE AND clk = ‘1’)WAIT UNTIL (clk’EVENT AND clk = ‘1’)3. 通用属性语句GENERIC语句提供了一种指定常规参数的方法，所指定的参数是静态的，增加了代码的可重用性，类似于Verilog中的parameter与defparam。
