差速器的检修

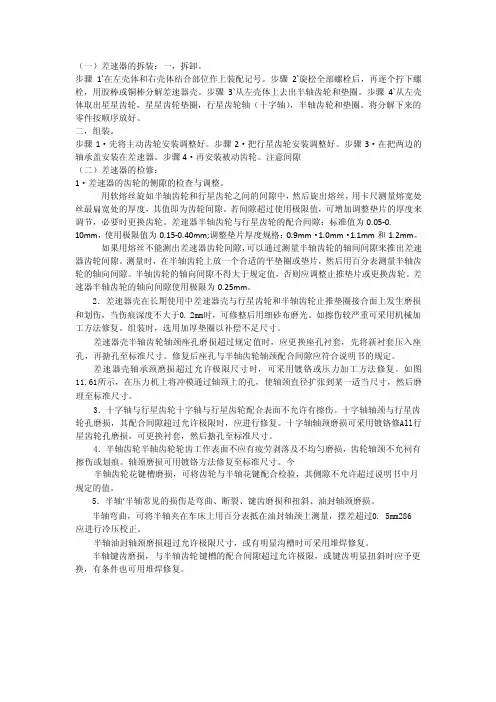

（一）差速器的拆装：一，拆卸。

步骤1`在左壳体和右壳体结合部位作上装配记号。

步骤2`旋松全部螺栓后，再逐个拧下螺栓，用胶棒或铜棒分解差速器壳。

步骤3`从左壳体上去出半轴齿轮和垫圈。

步骤4`从左壳体取出星星齿轮，星星齿轮垫圈，行星齿轮轴（十字轴），半轴齿轮和垫圈。

将分解下来的零件按顺序放好。

二，组装。

步骤1·先将主动齿轮安装调整好。

步骤2·把行星齿轮安装调整好。

步骤3·在把两边的轴承盖安装在差速器。

步骤4·再安装被动齿轮。

注意间隙（二）差速器的检修：1·差速器的齿轮的侧隙的检查与调整。

用软熔丝旋如半轴齿轮和行星齿轮之间的间隙中，然后旋出熔丝，用卡尺测量熔宽处丝最扁宽处的厚度，其值即为齿轮间隙。

若间隙超过使用极限值，可增加调整垫片的厚度来调节，必要时更换齿轮。

差速器半轴齿轮与行星齿轮的配合间隙：标准值为0.05-0.10mm，使用极限值为0.15-0.40mm;调整垫片厚度规格：0.9mm·1.0mm·1.1mm和1.2mm。

如果用熔丝不能测出差速器齿轮间隙，可以通过测量半轴齿轮的轴间间隙来推出差速器齿轮间隙。

测量时，在半轴齿轮上放一个合适的平垫圈或垫片，然后用百分表测量半轴齿轮的轴向间隙。

半轴齿轮的轴向间隙不得大于规定值，否则应调整止推垫片或更换齿轮。

差速器半轴齿轮的轴向间隙使用极限为0.25mm。

2．差速器壳在长期使用中差速器壳与行星齿轮和半轴齿轮止推垫圈接合面上发生磨损和划伤，当伤痕深度不大于0. 2mm时，可修整后用细砂布磨光。

如擦伤较严重可采用机械加工方法修复。

组装时，选用加厚垫圈以补偿不足尺寸。

差速器壳半轴齿轮轴颈座孔磨损超过规定值时，应更换座孔衬套，先将新衬套压入座孔，再搪孔至标准尺寸。

修复后座孔与半轴齿轮轴颈配合间隙应符合说明书的规定。

差速器壳轴承颈磨损超过允许极限尺寸时，可采用镀铬或压力加工方法修复。

如图11.61所示，在压力机上将冲模通过轴颈上的孔，使轴颈直径扩张到某一适当尺寸，然后磨理至标准尺寸。

第1篇一、引言差速器作为汽车传动系统中的重要部件，其主要功能是在车辆转弯时，保证左右两侧驱动轮以不同的转速旋转，从而使车辆能够平稳、顺畅地通过弯道。

然而，由于设计、使用、保养等因素的影响，差速器在使用过程中容易出现故障，如异响、漏油、抖动等。

为了提高差速器的使用寿命和车辆的整体性能，本文将对差速器维修过程进行总结，以期为相关维修人员提供参考。

二、差速器维修案例概述1. 案例一：路虎发现3差速器异响问题车辆型号：路虎发现3故障现象：车辆后部有嗡嗡声音，经检查为差速器问题。

维修过程：（1）拆解差速器，发现差速器进水导致锈迹；（2）清洗差速器内部，更换差速器油；（3）更换差速器轴承；（4）试车，确认无异常。

2. 案例二：埃安新能源汽车差速器故障修理车辆型号：埃安新能源汽车故障现象：变速箱维修过程中发现差速器故障。

维修过程：（1）拆解变速箱，检查差速器内部情况；（2）更换差速器轴承、齿轮等部件；（3）组装变速箱，进行试车测试；（4）确认无异常。

3. 案例三：过保检测之差速器漏油维修作业车辆型号：雪佛兰故障现象：差速器附近漏油。

维修过程：（1）检查差速器和四驱部件连接处的油封；（2）发现油封渗漏，申请更换；（3）更换油封，修复漏油问题。

4. 案例四：别克昂科拉变速箱故障维修车辆型号：别克昂科拉故障现象：后差速器抖动异响。

维修过程：（1）拆解后差速器，发现内部烧焦、油黑成墨水色；（2）更换离合器摩擦片、轴承等部件；（3）组装后差速器，进行试车测试；（4）确认无异常。

5. 案例五：ATS差速器响维修作业车辆型号：ATS故障现象：差速器响声。

维修过程：（1）拆解差速器，发现主动轴轴承损坏；（2）更换轴承，修复响声问题。

三、差速器维修经验总结1. 差速器故障原因分析（1）进水：车辆涉水或差速器透气孔堵塞，导致差速器内部进水，进而引起锈蚀、润滑性能下降等问题；（2）油封渗漏：差速器油封老化、损坏或安装不当，导致油液泄漏；（3）轴承损坏：差速器轴承磨损、变形或损坏，导致异响、抖动等问题；（4）齿轮磨损：差速器齿轮磨损、损坏，导致传动效率降低、异响等问题。

路虎后差速器维修故障故障现象：一辆2008年款路虎揽胜越野车，搭载4.2L机械增压V8发动机，行驶里程3万多km。

该车配备了空气悬架和后电子差速锁，因为仪表上的ABS及动态稳定系统指示灯点亮，变速器换挡杆附近的主动地形选择系统和空气悬架系统指示灯全部熄灭，车辆不能行驶，于是拖到服务站进行检修。

检查分析：1.故障码使用故障诊断仪读取故障码，多个系统内均存储了故障码。

（1）后差速器系统：P0806-00离合器传感器电路超出范围；P080A-00未学习离合器位置；P186D-00离合器卡住。

（2）主动地形选择系统：U0401-94发动机和变速器控制单元数据无效；U0402-94变速器控制单元数据无效；U0416-86动态稳定系统控制单元数据无效；U0403-94分动器控制单元数据无效；U0421-94空气悬架控制单元数据无效。

（3）空气悬架系统：U0416-86动态稳定系统控制单元数据无效。

（4）动态稳定系统：U1A4A-68后差速器控制单元数据无效。

2.分析从故障码来看，最有可能的故障点指向了后差速器。

在进行故障检修之前，我们有必要先简要了解路虎揽胜配备的带差速锁的后差速器和全地形选择系统。

（1）后差速器安装在车身底盘后部的中央位置，它将驱动力通过半轴分配到后车轮，后差速器采用3.73:1的输出比。

差速器中采用了电控多盘式离合器，提供后差速器锁定和扭矩偏转功能，增强牵引性能并提高车辆动态稳定性。

后差速器控制单元控制多盘式离合器的启动，控制单元安装在左侧后部座椅下方。

后差速器控制单元连接在CAN总线上，控制单元上共有3个线束插头用于输入和输出，它由位于蓄电池接线盒BJB上的40A熔丝提供永久性电源，由位于中心接线盒CJB中的熔丝24提供点火电源。

点火开关关闭后，控制单元会记忆后差速器电机的位置，此控制单元控制电机内部的已关闭的环路位置传感系统，并调节电机电源。

（2）滑动控制器用于增加越野条件下的锁定扭矩，或减小锁定扭矩以获得最佳舒适感且允许车辆转弯，以及在ABS系统的控制下保持稳定。

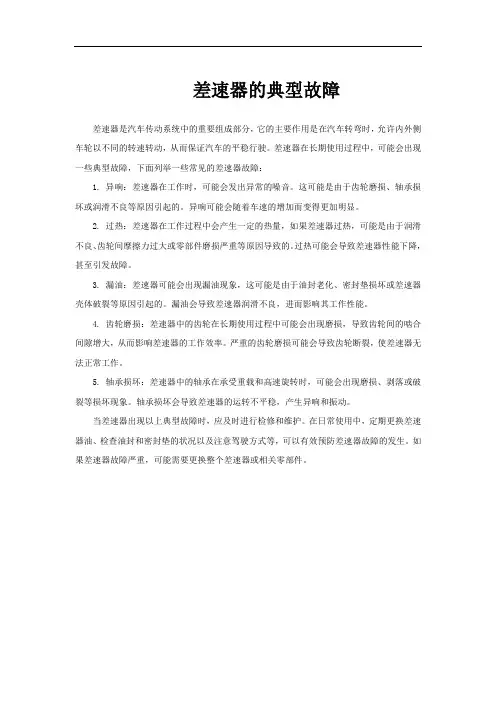

差速器的典型故障
差速器是汽车传动系统中的重要组成部分，它的主要作用是在汽车转弯时，允许内外侧车轮以不同的转速转动，从而保证汽车的平稳行驶。

差速器在长期使用过程中，可能会出现一些典型故障，下面列举一些常见的差速器故障：
1. 异响：差速器在工作时，可能会发出异常的噪音。

这可能是由于齿轮磨损、轴承损坏或润滑不良等原因引起的。

异响可能会随着车速的增加而变得更加明显。

2. 过热：差速器在工作过程中会产生一定的热量，如果差速器过热，可能是由于润滑不良、齿轮间摩擦力过大或零部件磨损严重等原因导致的。

过热可能会导致差速器性能下降，甚至引发故障。

3. 漏油：差速器可能会出现漏油现象，这可能是由于油封老化、密封垫损坏或差速器壳体破裂等原因引起的。

漏油会导致差速器润滑不良，进而影响其工作性能。

4. 齿轮磨损：差速器中的齿轮在长期使用过程中可能会出现磨损，导致齿轮间的啮合间隙增大，从而影响差速器的工作效率。

严重的齿轮磨损可能会导致齿轮断裂，使差速器无法正常工作。

5. 轴承损坏：差速器中的轴承在承受重载和高速旋转时，可能会出现磨损、剥落或破裂等损坏现象。

轴承损坏会导致差速器的运转不平稳，产生异响和振动。

当差速器出现以上典型故障时，应及时进行检修和维护。

在日常使用中，定期更换差速器油、检查油封和密封垫的状况以及注意驾驶方式等，可以有效预防差速器故障的发生。

如果差速器故障严重，可能需要更换整个差速器或相关零部件。

差速器维修专业知识点差速器是汽车传动系统中的一项重要组成部分，它承担着将驱动力平均分配给两个车轮的功能。

正常的差速器操作能够提供良好的操控性能和行驶稳定性。

然而，由于长时间的使用或者不当的维护保养，差速器可能会出现一些故障。

本文将介绍一些差速器维修的专业知识点，希望对读者有所帮助。

第一，差速器的工作原理和结构差速器包含许多重要组件，其中最主要的是差速齿轮组、行星齿轮组、内外齿轮盘和齿轮壳等。

差速器的工作原理是通过行星齿轮组实现两个车轮的转速差，从而实现角度分配驱动力的功能。

当车辆转弯时，内外齿轮盘会有所滑动，使得两边的车轮能够以不同速度旋转。

而在直线行驶时，内外齿轮盘会锁定，两个车轮以相同的速度旋转。

第二，差速器故障的常见症状差速器故障可能会导致车辆操作困难、噪音增加、行驶不稳等问题。

常见的症状包括差速器漏油、噪音增加、打滑、转向困难等。

当发现这些问题时，车主应及时检查差速器并进行维修。

第三，差速器维修的常用方法差速器维修需要一定的专业知识和技术。

以下是一些常用的差速器维修方法：1. 检查差速器油液：差速器油液的质量和水平对于差速器的正常运转至关重要。

车主应定期检查差速器油液的量和质量，并及时更换。

如果发现差速器油液带有金属颗粒或者发黑发臭，说明差速器内部可能存在问题，需要进行维修。

2. 检查齿轮组：差速器内的齿轮组是故障最常见的部件之一。

车主应注意齿轮组的磨损情况，以及是否存在齿轮脱落或损坏的情况。

如果发现问题，需要及时更换齿轮。

3. 检查密封件：差速器内部的密封件有助于防止油液泄漏和杂质进入。

车主应检查密封件的状态，并及时更换损坏的密封件。

4. 调整差速器限滑差速器的限滑功能是提高行驶稳定性的关键。

车主可以通过调整差速器限滑的力矩来实现对差速器性能的调整。

第四，差速器维修的注意事项差速器维修需要一定的专业知识和技术，对于一般的车主来说并不容易进行维修。

因此，许多车主选择将车辆送到汽车维修站或专业维修工场进行维修。

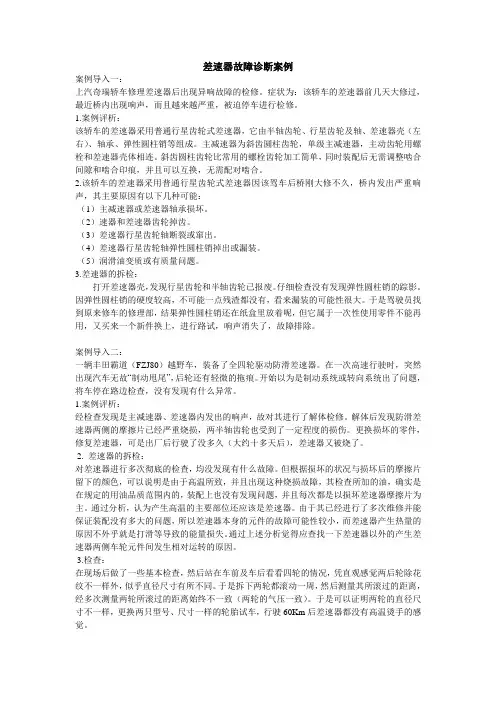

差速器故障诊断案例案例导入一：上汽奇瑞轿车修理差速器后出现异响故障的检修。

症状为：该轿车的差速器前几天大修过，最近桥内出现响声，而且越来越严重，被迫停车进行检修。

1.案例评析：该轿车的差速器采用普通行星齿轮式差速器，它由半轴齿轮、行星齿轮及轴、差速器壳（左右）、轴承、弹性圆柱销等组成。

主减速器为斜齿圆柱齿轮，单级主减速器，主动齿轮用螺栓和差速器壳体相连。

斜齿圆柱齿轮比常用的螺栓齿轮加工简单，同时装配后无需调整啮合间隙和啮合印痕，并且可以互换，无需配对啮合。

2.该轿车的差速器采用普通行星齿轮式差速器因该驾车后桥刚大修不久，桥内发出严重响声，其主要原因有以下几种可能：（1）主减速器或差速器轴承损坏。

（2）速器和差速器齿轮掉齿。

（3）差速器行星齿轮轴断裂或窜出。

（4）差速器行星齿轮轴弹性圆柱销掉出或漏装。

（5）润滑油变质或有质量问题。

3.差速器的拆检：打开差速器壳，发现行星齿轮和半轴齿轮已报废。

仔细检查没有发现弹性圆柱销的踪影。

因弹性圆柱销的硬度较高，不可能一点残渣都没有，看来漏装的可能性很大。

于是驾驶员找到原来修车的修理部，结果弹性圆柱销还在纸盒里放着呢，但它属于一次性使用零件不能再用，又买来一个新件换上，进行路试，响声消失了，故障排除。

案例导入二：一辆丰田霸道（FZJ80）越野车，装备了全四轮驱动防滑差速器。

在一次高速行驶时，突然出现汽车无故“制动甩尾”，后轮还有轻微的拖痕。

开始以为是制动系统或转向系统出了问题，将车停在路边检查，没有发现有什么异常。

1.案例评析：经检查发现是主减速器、差速器内发出的响声，故对其进行了解体检修。

解体后发现防滑差速器两侧的摩擦片已经严重烧损，两半轴齿轮也受到了一定程度的损伤。

更换损坏的零件，修复差速器，可是出厂后行驶了没多久（大约十多天后），差速器又被烧了。

2. 差速器的拆检：对差速器进行多次彻底的检查，均没发现有什么故障。

但根据损坏的状况与损坏后的摩擦片留下的颜色，可以说明是由于高温所致，并且出现这种烧损故障，其检查所加的油，确实是在规定的用油品质范围内的，装配上也没有发现问题，并且每次都是以损坏差速器摩擦片为主。

差速器保养的技巧
以下是差速器保养的一些技巧：
1. 定期更换差速器油：根据车辆制造商的建议和使用手册，定期更换差速器油。

差速器油在运转过程中会逐渐污染，如果长时间不更换会降低差速器的效能和寿命。

2. 观察差速器油的颜色和状态：差速器油应该是透明或者淡黄色的，如果变得混浊或者有异味，说明需要更换差速器油。

3. 注意差速器密封件：差速器密封件的状态对差速器的性能非常重要。

密封件应该保持完好，如果有发现任何泄漏的迹象，应及时更换。

4. 定期检查差速器各个部件：检查差速器的齿轮、轴承和其他零件的磨损情况。

如果发现任何异常或磨损较大的部件，应及时更换。

5. 小心驾驶：差速器是车辆传动系统的关键部件，小心驾驶可以减少差速器的负荷和损坏的可能性。

避免过度加速、急刹车、强行转向等行为。

请注意，这些只是一些差速器保养的常规技巧，具体的保养方法和周期应根据车辆制造商的建议和使用手册来进行。

同时，如果有任何问题或需要进一步维修，
建议咨询专业技师或经销商。

简述主减速器及差速器总成的检修方法(一)主减速器及差速器总成的检修简介在机械设备维护保养中，主减速器及差速器总成的检修是非常重要的一部分。

本文将详细介绍主减速器及差速器总成的检修过程和各种方法。

检修步骤1.确认故障–检查设备运行情况，确认故障现象。

–根据故障现象判断是否需要检修主减速器及差速器总成。

2.安全措施–断开电源，确保设备处于停止状态。

–根据操作规程戴好个人防护装备。

3.拆解–拆解主减速器外罩，清除表面的脏物和异物。

–移除固定螺栓，并逐层拆卸各个部件。

–注意记录拆卸顺序，以便后续装配时参考。

4.清洗–用洗涤剂清洗拆卸下来的部件，去除油污和积碳。

–使用刷子和软布彻底清洁各个部件表面。

5.检查–仔细检查各个部件的磨损程度和损坏情况。

–测量关键尺寸，判断是否达到规定的技术要求。

6.更换–根据检查结果，更换磨损严重或已损坏的部件。

–使用原厂备件，确保质量和兼容性。

7.装配–按照拆卸顺序的逆序，逐层装配各个部件。

–使用正确的扭矩工具进行紧固，确保装配质量。

8.润滑–根据设备要求，选择适当的润滑剂进行润滑。

–确保每个部件都得到充分润滑，减少磨损和噪音。

9.测试–连接电源，进行试运行。

–检查设备运行情况，确认是否还存在故障。

10.整理–清理工作现场，保持设备周围的整洁。

–对检修过程中产生的废弃物进行分类处理。

检修方法•常规检修–定期按照设备制造商的维护保养手册进行检修。

–包括清洁、润滑、更换易损件等工作。

•故障检修–针对设备故障进行的紧急检修。

–根据故障现象，有针对性地进行拆解、检查和更换。

•预防性检修–针对设备使用寿命或使用环境等因素进行的提前检修。

–旨在预防故障和延长设备的使用寿命。

•改进性检修–针对设备性能或工艺要求的改进进行的检修。

–通过更换部件或调整工艺参数，提升设备性能。

注意事项•检修前务必断开电源，确保操作的安全性。

•拆卸时注意记录拆卸顺序，以便后续装配时参考。

•选择原厂备件，确保质量和兼容性。

《主减速器和差速器的检修》学习手册第一节驱动桥的功用、组成和分类一、驱动桥的功用、组成驱动桥是传动系的最后一个总成，是现代汽车传动系中必不可少的部分。

驱动桥的主要功用是将万向传动装置(或变速器)传来的动力经降速增矩、改变动力传递方向后分配到左、右驱动轮，使汽车行驶，并允许左、右驱动轮以不同的转速旋转。

驱动桥主要由主减速器、差速器、半轴和桥壳等组成，如图11-1所示。

图11-1 驱动桥的组成1－轮毂2－桥壳3－半轴4－差速器5－主减速器图11-2 断开式驱动桥结构示意图1－桥壳2－半轴3－支架4－主减速器5－差速器6－万向节7－驱动轮二、驱动桥的分类按悬架结构不同，驱动桥可分为非断开式驱动桥和断开式驱桥两种。

（1）非断开式驱动桥非断开式驱动桥又称整体式驱动桥，它采用非独立悬架，如图11-1所示。

整个驱动桥通过弹性悬架与车架连接，由于半轴套与主减速器壳是刚性连成一体的，因此，左右半轴始终在一条直线上，即左、右驱动轮不能相互独立地跳动，整个车桥和车身会随着路面的凸凹变化而发生倾斜。

这种驱动桥结构简单、造价低廉、工作可靠。

因此广泛地用于汽车的后桥上。

图11-3 断开式驱动桥1－减震器2－弹性元件3－半轴4－主减速器5－摆臂轴6－摆臂7－驱动车轮图11-4 轿车驱动桥示意图1－主减速器2－半轴3－差速器4－变速器输出轴5－变速器6－发动机7－离合器8－变速器输入轴（2）断开式驱动桥有些汽车为了提高行驶平顺性和通过性，全部或部分驱动轮采用独立悬架，如图11-2所示。

其主减速器固定在车架上，驱动桥壳制成分段并用铰链连接，半轴也分段并用万向节连接。

驱动桥两端分别用悬架与车架连接。

这样，两侧的驱动轮及桥壳可以彼此独立地相对于车架上下跳动。

现代汽车的断开式驱动桥更多的是省去了桥壳，如图11-3所示，主减速器与驱动轮之间通过摆臂铰链连接，半轴分段并用万向节相连接。

发动机前置前轮驱动轿车的驱动桥将变速器、主减速器、差速器安装在一个三件组合的外壳（常称为变速器壳）内，如图11-4所示。

差速器一般怎么坏的
差速器是汽车传动系统中非常重要的部件，它起着对车轮转速进行差速调节的作用。

差速器一旦出现问题，会导致车辆行驶时出现各种异常情况，甚至影响到整车的安全性能。

下面介绍一般差速器可能出现的故障原因。

1.油封损坏：差速器内部需要保持润滑油的正常状态，一旦差速器的
油封损坏，会导致润滑油泄漏，造成差速器内部摩擦增加，甚至导致零部件磨损加剧。

2.齿轮损坏：差速器内部存在多个齿轮，如果其中任何一个齿轮出现
损坏，会导致传动不同步，影响到车辆的行驶平稳性。

3.偏离调整：差速器的调整是非常精密的工作，如果调整出现偏离，
会导致传动系统工作不协调，影响行车平顺性。

4.金属疲劳：长时间高强度使用会造成差速器金属疲劳，导致某些零
部件出现开裂或变形，进而影响其正常工作。

5.异响：差速器在行驶过程中发出异常的噪音，通常意味着某些零部
件出现摩擦或磨损，需要及时检修。

综上所述，差速器一般坏的原因包括油封损坏、齿轮损坏、偏离调整、金属疲劳和异响等。

对于差速器故障，应及时进行维修或更换，以确保车辆的正常使用和行驶安全。

汽车差速器维护与使用方法梳理差速器是汽车传动系统中的重要部件，它负责将发动机的动力传送给车轮，同时还能实现车轮之间的差速调配，确保汽车在转弯时的平稳行驶。

为了保证汽车的正常运行和延长差速器的寿命，正确的维护和使用方法是十分重要的。

首先，正确的使用差速器非常重要。

在使用前，请仔细阅读汽车使用手册，并按照手册中的建议进行操作。

遵守速度限制，并注意避免长时间高速行驶。

长时间高速行驶会给差速器带来较大的负荷，增加磨损和损坏的风险。

其次，定期检查差速器的工作状态。

建议每隔一段时间检查差速器是否有异响或震动等异常情况。

如果发现问题，应立即联系专业的维修人员进行检修。

此外，检查并更换差速器的润滑油也是必要的。

润滑油的作用是减少摩擦和磨损，保证差速器的正常工作。

根据汽车制造商的建议，定期更换润滑油是很重要的。

另外，差速器的维护非常重要。

要定期清洗差速器，以去除积聚在表面的污垢和灰尘。

在清洗前，可以使用专用的清洗剂和软毛刷进行处理。

清洗后，请务必确保差速器干燥，以免产生腐蚀。

此外，每隔一段时间，还要检查差速器的紧固螺栓和连接件是否松动。

如发现松动的情况，请及时进行紧固。

这些维护措施可以确保差速器的正常运行，并延长其使用寿命。

最后，差速器在硬地和逆时针转弯时容易受到较大的压力。

因此，在驾驶时，应尽量避免硬地的行驶和急剧转向。

硬地行驶和急剧转向会增加差速器的负荷，容易导致磨损和损坏。

通过避免这些行为，可以延长差速器的寿命。

总之，汽车差速器是汽车传动系统中的重要组成部分，正确的使用和维护方法对于保证汽车的正常运行和延长差速器的寿命非常重要。

遵守操作手册中的建议，定期检查差速器的工作状态，清洗差速器并定期更换润滑油，检查紧固件并避免硬地行驶和急剧转向都是保持差速器正常工作和延长使用寿命的关键。

记住，及时修理和维护差速器不仅可以延长使用寿命，还可以提高行车的安全性和舒适性。
