太阳能组件规格

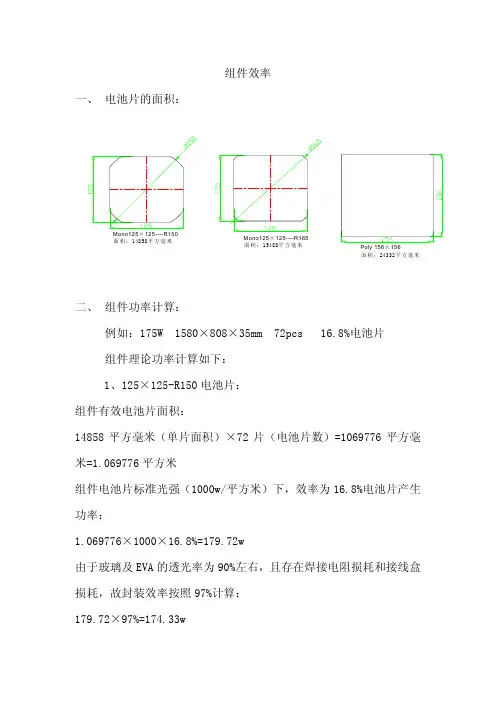

组件效率
一、 电池片的面积：
二、 组件功率计算：
例如：175W 1580×808×35mm 72pcs 16.8%电池片
组件理论功率计算如下：
1、125×125-R150电池片：
组件有效电池片面积：
14858平方毫米（单片面积）×72片（电池片数）=1069776平方毫米=1.069776平方米
组件电池片标准光强（1000w/平方米）下，效率为16.8%电池片产生功率：
1.069776×1000×16.8%=179.72w
由于玻璃及EVA 的透光率为90%左右，且存在焊接电阻损耗和接线盒损耗，故封装效率按照97%计算：
179.72×97%=174.33w Poly 156×156面积：24332平方毫米
Mono125×125----R165面积：15483平方毫米Mono125×125----R150面
积：14858平方毫米
故125×125-R150电池片16.8%电池片可做175w组件，存在正负公差。

组件效率计算：
组件面积为：1580×808=1276640平方毫米=1.17664
标准光强下应产生功率：1.17664 m2×1000W/m2=1176.64W
实际为175W,故组件效率为：175W/1176.64=14.87%
电池片效率与组件效率原则上没有直接的关系，电池片排版的有效面积与组件面积的比值即为组件效率，直接决定于有效面积大小，比如125-R150的无效面积要比125-R165无效面积大，存在排版圆角。

单晶的无效面积比多晶的大。

光伏组件外形尺寸及安装孔标准
一、尺寸规格
光伏组件的尺寸规格通常根据其最大长度、最大宽度和最大高度来确定。

常规的光伏组件尺寸规格如下：
最大长度：2200mm
最大宽度：1100mm
最大高度：40mm
二、安装孔位置
光伏组件的安装孔位置通常位于光伏组件的四个角落，用于将光伏组件固定在支架上。

每个安装孔的中心距离如下：
1. 长度方向：安装孔中心距离 = 150mm
2. 宽度方向：安装孔中心距离 = 150mm
3. 高度方向：安装孔中心距离 = 50mm
三、承重能力
光伏组件的承重能力取决于其材质和厚度。

常规的光伏组件可以承受以下重量：
1. 静态承重：最大可达300kg/m2
2. 雪载承重：根据光伏组件的倾斜角度和风速，雪载承重会有所不同，一般在30kg/m2以下。

3. 风载承重：根据风速和光伏组件的抗风能力，风载承重会有所不同，一般在200kg/m2以下。

四、抗风能力
光伏组件的抗风能力取决于其结构和材质。

常规的光伏组件可以承受120km/h以下的风速，具体的抗风能力还需要根据实际情况而定。

为了提高光伏组件的抗风能力，建议选择加强型支架和增加固定点的数量。

五、耐候性能
光伏组件的耐候性能取决于其材质和工艺。

常规的光伏组件可以承受以下气候条件：
1. 温度范围：-40℃~+85℃
2. 湿度范围：0%~98%RH（无结露）。

148附录1光伏组件规格尺寸及技术参数光伏组件规格尺寸及技术参数具体说明如下。

（1）本附录列举了常规光伏组件的板形排列、规格尺寸和技术参数，其功率范围为5～290W，基本涵盖了目前生产的所有规格。

（2）光伏组件参数测试的标准测试条件为：辐照度：1 000W/㎡；组件温度：25℃；光谱分布：AM1.5。

（3）组件型号一般由各生产厂商自行命名，目前没有统一的命名方法。

型号中一般包括厂商拼音字头简称、组件峰值功率、规格尺寸、硅片材料等内容。

因此本附录中不具体体现组件的型号，只根据组件峰值功率和规格尺寸等进行区分。

（4）不同生产厂家的组件边框尺寸及固定孔距等可能略有不同。

1．5Wp/10Wp 光伏组件5Wp/10Wp 光伏组件板形及外形尺寸如附图1-1、附图1-2所示，规格参数如附表1-1所示。

附图1-1 5Wp 光伏组件板形及外形尺寸附录1 光伏组件规格尺寸及技术参数149附图1-2 10Wp 光伏组件板形及外形尺寸附表1-1 5Wp/10Wp 光伏组件规格参数 组件 功率 电池片尺寸（mm ） 峰值功率（Wp）峰值电压（V ）峰值电流（A ）开路电压 （V ）短路 电流 （A ）重量（kg ）组件尺寸（mm ） 长×宽×厚电池片排列5W 125×125单晶硅 5 17.50.29 21 0.33 0.75 300×180×17 4×9 10W 125×125单晶硅 10 17.50.57 21 0.67 1.40 340×290×25/28 4×9 10W156×156多晶硅10 17.50.57 21 0.67 1.40 340×290×25/28 4×92．12Wp/15Wp/20Wp 光伏组件12Wp/15Wp/20Wp 光伏组件板形及外形尺寸如附图1-3、附图1-4所示，规格参数如附表1-2所示。

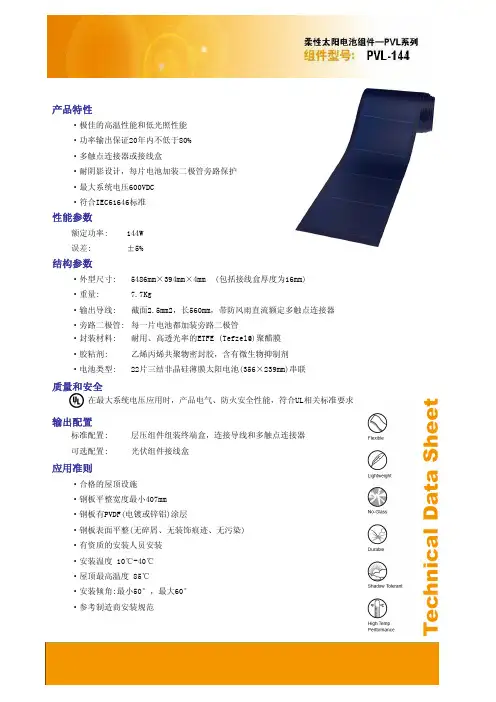

产品特性·极佳的高温性能和低光照性能·功率输出保证20年内不低于80%·多触点连接器或接线盒·耐阴影设计，每片电池加装二极管旁路保护·最大系统电压600VDC·符合IEC61646标准性能参数额定功率: 144W误差: ±5%结构参数·外型尺寸: 5486mm×394mm×4mm (包括接线盒厚度为16mm)·重量: 7.7Kg·输出导线: 截面2.5mm2，长560mm，带防风雨直流额定多触点连接器·旁路二极管: 每一片电池都加装旁路二极管·封装材料: 耐用、高透光率的ETFE (Tefzel@)聚醋膜·胶粘剂: 乙烯丙烯共聚物密封胶，含有微生物抑制剂·电池类型: 22片三结非晶硅薄膜太阳电池(356×239mm)串联质量和安全在最大系统电压应用时，产品电气、防火安全性能，符合UL相关标准要求输出配置标准配置: 层压组件组装终端盒，连接导线和多触点连接器可选配置: 光伏组件接线盒应用准则·合格的屋顶设施·钢板平整宽度最小407mm·钢板有PVDF(电镀或锌铝)涂层·钢板表面平整(无碎屑、无装饰痕迹、无污染)·有资质的安装人员安装·安装温度 10℃-40℃·屋顶最高温度 85℃·安装倾角:最小50°，最大60°·参考制造商安装规范电性能参数标准测试条件 非标准测试条件 温度系数（1000W/m2，AM1.5，电池温度：25℃）（800W/m2，AM1.5，风速1米/秒）（1000W/m2，AM1.5）最大功率（Pmax） ：144W 最大功率（Pmax）：111W I sc ： 0.10%/℃工作电压（Vmp） ：33.0V 工作电压（Vmp） ：30.8V V oc ：-0.38%/℃工作电流（Imp） ：4.36A 工作电流（Imp） ：3.6A P max：-0.21%/℃短路电流（Isc） ：5.3A 短路电流（Isc）：4.3A I mp ： 0.10%/℃开路电压（Voc） ：46.2V 开路电压（Voc） ：42.2V V mp ：-0.31%/℃最大串联保险丝电流 ：8A 非标准温度 ：46℃y=yreference•[1+TC•(T-Treference)]注意事项·在最初运行8-10周内，电性能输出会高出额定值，功率输出可能高出15%，电压可能高出11%, 电流可能高出4%。
