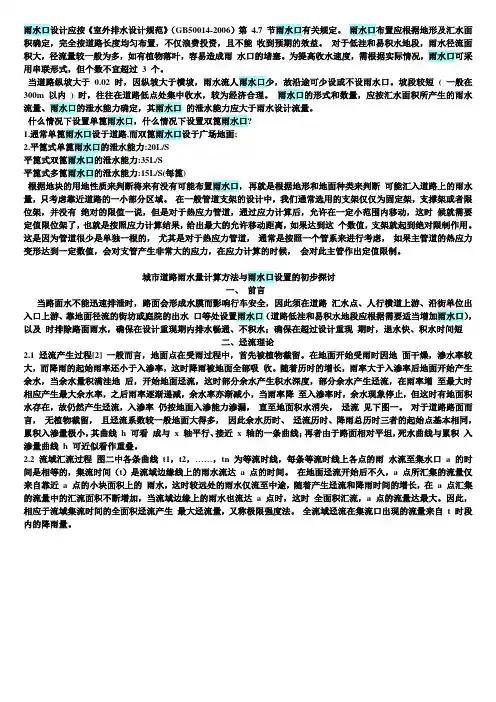

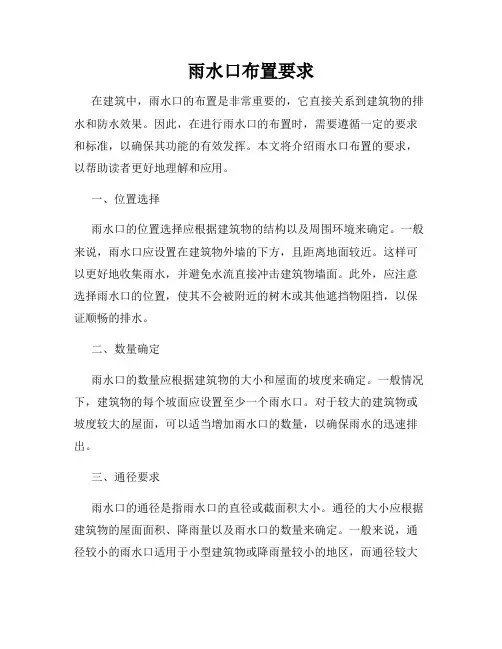

雨水口设计应按《室外排水设计规范》（GB50014-2006）第 4.7 节雨水口有关规定。雨水口布置应根据地形及汇水面积确定，完全按道路长度均匀布置，不仅浪费投资，且不能收到预期的效益。对于低洼和易积水地段，雨水径流面积大，径流量较一般为多，如有植物落叶，容易造成雨水口的堵塞。为提高收水速度，需根据实际情况，雨水口可采用串联形式，但个数不宜超过 3 个。
当道路纵坡大于0.02 时，因纵坡大于横坡，雨水流人雨水口少，故沿途可少设或不设雨水口。坡段较短( 一般在300m 以内) 时，往往在道路低点处集中收水，较为经济合理。雨水口的形式和数量，应按汇水面积所产生的雨水流量、雨水口的泄水能力确定，其雨水口的泄水能力应大于雨水设计流量。

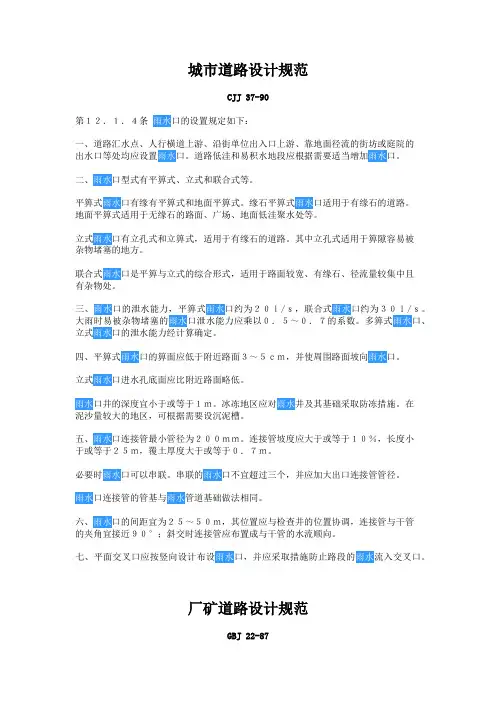

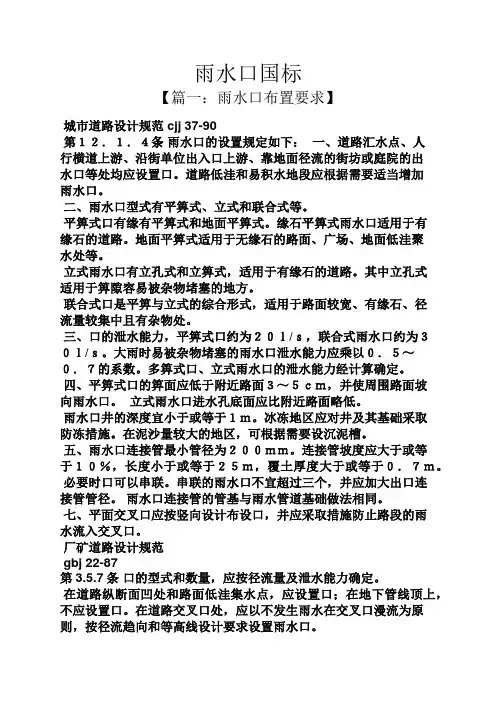

什么情况下设置单篦雨水口，什么情况下设置双篦雨水口?
1.通常单篦雨水口设于道路,而双篦雨水口设于广场地面;
2.平篦式单篦雨水口的泄水能力:20L/S
平篦式双篦雨水口的泄水能力:35L/S
平篦式多篦雨水口的泄水能力:15L/S(每篦)
根据地块的用地性质来判断将来有没有可能布置雨水口，再就是根据地形和地面种类来判断可能汇入道路上的雨水量，只考虑靠近道路的一小部分区域。在一般管道支架的设计中，我们通常选用的支架仅仅为固定架，支撑架或者限位架，并没有绝对的限值一说，但是对于热应力管道，通过应力计算后，允许在一定小范围内移动，这时候就需要定值限位架了，也就是按照应力计算结果，给出最大的允许移动距离，如果达到这个数值，支架就起到绝对限制作用。这是因为管道很少是单独一根的，尤其是对于热应力管道，通常是按照一个管系来进行考虑，如果主管道的热应力变形达到一定数值，会对支管产生非常大的应力，在应力计算的时候，会对此主管作出定值限制。
城市道路雨水量计算方法与雨水口设置的初步探讨
一、前言
当路面水不能迅速排泄时，路面会形成水膜而影响行车安全，因此须在道路汇水点、人行横道上游、沿街单位出入口上游、靠地面径流的街坊或庭院的出水口等处设置雨水口（道路低洼和易积水地段应根据需要适当增加雨水口），以及时排除路面雨水，确保在设计重现期内排水畅通、不积水；确保在超过设计重现期时，退水快、积水时间短
二、迳流理论
2.1 迳流产生过程[2] 一般而言，地面点在受雨过程中，首先被植物截留。在地面开始受雨时因地面干燥，渗水率较大，而降雨的起始雨率还小于入渗率，这时降雨被地面全部吸收。随着历时的增长，雨率大于入渗率后地面开始产生余水，当余水量积满洼地后，开始地面迳流，这时部分余水产生积水深度，部分余水产生迳流，在雨率增至最大时相应产生最大余水率，之后雨率逐渐递减，余水率亦渐减小，当雨率降至入渗率时，余水现象停止，但这时有地面积水存在，故仍然产生迳流，入渗率仍按地面入渗能力渗漏，直至地面积水消失，迳流见下图一。对于道路路面而言，无植物截留，且迳流系数较一般地面大得多，因此余水历时、迳流历时、降雨总历时三者的起始点基本相同，累积入渗量极小，其曲线h 可看成与x 轴平行、接近x 轴的一条曲线；再者由于路面相对平坦，死水曲线与累积入渗量曲线h 可近似看作重叠。
2.2 流域汇流过程图二中各条曲线t1，t2，……，tn 为等流时线，每条等流时线上各点的雨水流至集水口a 的时间是相等的，集流时间（t）是流域边缘线上的雨水流达 a 点的时间。在地面迳流开始后不久，a 点所汇集的流量仅来自靠近 a 点的小块面积上的雨水，这时较远处的雨水仅流至中途，随着产生迳流和降雨时间的增长，在 a 点汇集的流量中的汇流面积不断增加，当流域边缘上的雨水也流达 a 点时，这时全面积汇流，a 点的流量达最大。因此，相应于流域集流时间的全面积迳流产生最大迳流量，又称极限强度法。全流域迳流在集流口出现的流量来自t 时段内的降雨量。
才告终止，而后洼地积水逐渐渗完。渗完积水后，地面实际渗水率将按雨率渗漏，直至雨终。
三、雨水口泄水能力与布置
3.1 雨水口泄水能力雨水口的泄水能力与雨水口的型式、箅前水深等因素有关。由《给水排水标准图集》（合订本）S2（下）（国家建筑标准设计）中的“雨水口（一）铸铁井圈” 章节可知，经过1：1 的水工模型的水力实验（道路纵坡3‰～3.5%，横坡1.5%, 箅前水深40mm），各类雨水口的设计泄水能力如下:
由于杂物的阻塞作用，雨水口实际泄水能力应乘以0.5～0.7 的系数，在后面的算例中，系数选0.7。
3.2 雨水口布置根据《室外排水设计规范》（GBJ 14-87）3.7.1 至3.7.3 条规定：[4] 第“雨水口的型式、数量和布置，应按汇水面积所产生的流量、雨水口的泄水能力及道路型式确定。” “雨水口的间距宜为25～50 米。注：低洼和易积水地段，应根据需要适当增加雨水口。”“当道路纵坡大于0.02 时，雨水口间距可大50m，其型式、数量和布置应根据具体情况和计算确定。坡段较短时可在最低点处集中收水，其雨水口的数量或面积应适当增加。” 根据雨水迳流理论，当道路坡度大时，水流速度变快，汇流时间t1 变短，坡上的雨水口对雨水截留作用减小，雨水流往下游，同一坡度的道路越长，下游汇流的水量越多。但是，从暴雨强度公式还可以看出，道路越长，则径流时间越长，暴雨强度越小，对下游雨水口的影响程度不易确定。因此，设在道路低洼处的雨水口数量与类型须计算确定。
四、雨水量计算方法
4.1 路面迳流系数迳流系数的大小与覆盖面类型有关，根据《公路排水设计规范》[5]（1997）规定，混凝土或沥青路面的迳流系数ψ 见表二。
4.2 重现期根据《城市道路设计规范》[6]（CJJ 37-90）第12.1.2 条规定：“城区道路排水设计重现期见表三，重现期高于地区排水标准时，应增设必要的排水设施。” “当郊区道路所在地区有城市排水管网设施或排水规划时，应按表三规定选用适当的重现期。” 城市道路路面雨水设计重现期与道路类别、城市级别有关。道路类别越高，城市级别越高，其重现期越大。
4.3 雨水量计算
1）路面集水时间路面集水时间tl 应在综合考虑地面集水距离、汇水面积、地面覆盖、地面坡度和降雨强度等因素的基础上确定。
根据规范规定，当地面集水距离大于50m 时，t1＝5+1.25(L 一50)／V 平均×60)(min)，其中L 为地面集水距离(m)，V 平均为累计平均流速(m/s)，当地面集水距离不足50m 时，t1 取为5～l0min[7]。
雨水口间的集水距离一般不超过50 米，因此，路面集水时间t1 可以直接取5～10min。慎重起见，t 宜取小值5min。
2）设计雨水量Q=166.7×F×φ×i (L/s) (4)
与雨水管渠的设计相类似，路面雨水量Q 计算公式如下
其中：F=雨水汇流面积（m2）；
φ=径流系数，见表二；
i=暴雨强度；
P=重现期，见表三；
t1=路面集流时间，5min。
五、实例
由于道路型式复杂，下面仅就其中一种最常见的情况进行分析。
例如：上海市某城市道路，级别为次干道，重现期取 1.0 年；为沥青路面，粗糙度系数取0.013；综合迳流系数取0.90；道路纵坡平均0.003；道路横坡0.015；道路红线宽度30 米，其中人行机动车首道宽24 米。截取120 米计算。如图四所示。其中三角形为挑水点。
按规范，雨水口间距设为30 米，以一个雨水口为计算单元。
方法一：汇水面积F=450m2
坡面流长度L=12 米
路面集流时间t1=5min
比流量i=2.09mm/min
路面雨水设计流量Q=14.1L/s
考虑杂物阻塞，最终设计流量为14.1/0.7=20.2L/s。由表一可知，平箅式单箅雨水口或偏沟式单箅雨水口的泄水能力为20L/s, 本例中每隔30m 于道路两侧各设一平箅式单箅雨水口或偏沟式单箅雨水口即可满足要求。六、总结总之，雨水口布置的原则是既要满足道路路面积水排放的要求，退水快,不积水；又要不造成浪费，因此须采用一定的计算方法，根据计算合理确定雨水口间距和型式。
雨水立管规范 【篇一：排水立管安装技术要求】 **楼排水立管安装技术要求 一、卫生间 3、排水立管上的伸缩节安装在同层支管汇流管管件上方即：沉降350mm卫生间安装在板上430——450mm；沉降250mm卫生间安装在板上330——350mm。 4、通气排水立管上的伸缩节安装在板下100mm。 5、h组合管标高为1.6m。 二、厨房 2、按相关设计变更在生活阳台增设一个拖布池地漏及排水支管。【设计变更通知，编号：bc—（天鹅湖）—sj内—2013—8#楼（安装—01）】。 3、厨房排水立管伸缩节安装在排水支管汇流管管件下方。 三、雨水管、空调管、水井废水管、阳台雨水管和入户花园排水管 1、雨水管 2、空调管 3、水井废水管 本栋楼水井废水管必须采用2.9米/根的管壁厚为dn75*2.3管材，不得采用4米的 dn75*2.3 的管材。 4、入户花园排水管 本栋楼入户花园排水管处必须采用2.9米/根的管壁厚为dn100*2.3管材，不得采用4米
的dn110*2.3 的管材。另注意入户花园结构拉结板处新增一地漏 【根据施工图设计补充及变更，图别：建施，变更号：g05】。 5、外墙无板雨水管伸缩节安装每4m安装且不得大于4m。 6、有板的雨水管、空调管、水井废水管、入户花园排水管伸缩节安装在其排水支管汇流管管件下方。 7、以上排水管支管必须采用4米的dn110*2.8、dn75*2.3和 dn50*2.0 的管材进行短管下料。严禁使用2.9米/根的管材。 ******项目部 年月日 【篇二：建筑给排水设计规范_gb50015-2010(附条文说 明,详细版)】 建筑给水排水设计规范及关键技术 使用 随着我国社会经济的快速发展，我国建筑技术水平得到快速提高， 适应了社会经济生活和生产对建筑产品的质量、标准的不断提高的 要求。近几年来，我国建筑通过引进、消化吸收和自主开发、技术 创新，开发的新技术和新设备已广泛使用于建筑产品的各专业。一 些新的建筑思想和理念也在建筑工程设计的各专业中体现出来。我 国建筑给水排水技术在建筑技术的这种日新月异的发展中取得了巨 大进步，在技术的先进性、可靠性、安全性、经济性及宜用性等方 面做了大量的探索研究，取得了很多新的技术成果和设计新思想。 适应了建筑产品的多功能化、宜人化发展的需求，同时在建筑节能、节水和环境保护等方面做了技术上的创新性改进。在建筑给水排水 系统和建筑内、外部系统的对接和和相关专业技术的衔接上进行了 设计理念的更新。这些新技术新设计思想应在建筑给水排水工程设

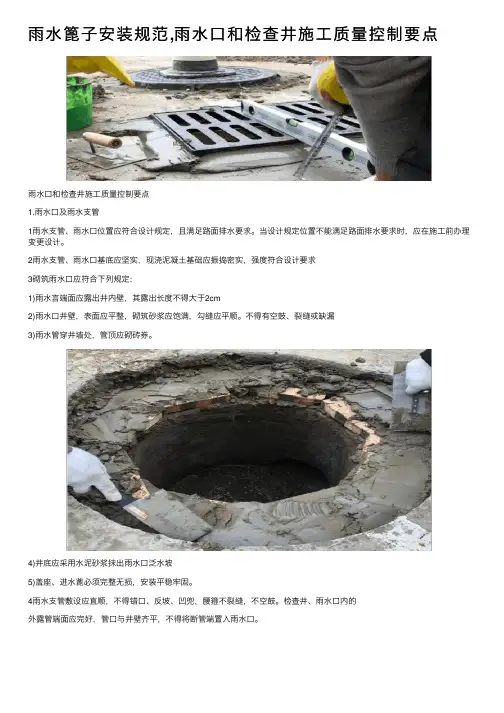

雨水口及雨水支管施工技术交底 项目：贵安新区贵安路联络线道路工程2标 单位：中铁港航局集团有限公司
一、适用条件及范围 K34+200~K40+420雨水口及雨水支管施工。 二、施工工艺 1、工艺流程 施工准备→施工放样→沟槽开挖→垫层施工→管道吊装→管道接口→三角区、管腔、管顶回填→检查井砌筑。 2、施工技术要求 、沟槽开挖 1）、根据检查井位置，用钢尺从检查井中心位置往大里程方向引出3米，为雨水口中线位置。用白灰撒出雨水支管和雨水口的开挖线，雨水口和雨水支管一起开挖，采用机械开挖为主、人工清底为辅。 2）、机械开挖至距设计标高20cm，人工集中挖除清底，找平夯实。开挖过程中严禁超挖。 、管道基础施工 1）、管道开挖完成后，即铺设砂砾垫层，垫层厚度为10cm。 2）、垫层采用人工铺设，找平，并采用平板打夯机夯实，其密实度要求达到95%以上。、雨水支管铺设安装及接口 1）、本段采用DN300双壁波纹管，采用承插式弹性密封橡胶圈接口。 2）、雨水口耳管外壁满包C15、厚200mm的混凝土保护层。 、雨水口砌筑 1）、施工人员将雨水口基础清至指定标高，雨水口由路缘石顶面下反为基础底，基础采用10cm厚C15混凝土。 2）、根据雨水口中心位置，画出雨水口位置砌筑雨水口，在砌筑至井路面顶以下30cm 左右时，由技术人员再次确认精确标高，严格按照指定标高砌筑。 、过梁安装 雨水口砌筑至设计标高后，及时安装过梁，安装时砖墙顶面用水冲刷干净，并铺砂浆，按照设计标高找平。 三、雨水口及雨水支管质量控制要点 1、雨水口质量控制要点 、在雨水口基础上，先铺砂浆后再砖砌，一般采用一丁一顺或二丁一顺砌筑。每层
4.19雨水泵站监理要点 4.19.1泵站构筑物土建工程监理要点 4.19.1.1雨水泵站构筑物控制要点分析 雨水泵站构筑物在稳定性、强度、抗渗、防漏、防冻和预留孔、预埋件设置等方面均需要有同样的较高的要求，其中最重要的是保证构筑物的整体稳定。若构筑物沉降量超过允许范围或发生不均匀沉降时，将使构筑物倾斜、开裂、设备损坏、管道脱口等，不仅影响构筑物的耐久性，还会影响正常使用。尤其对隐蔽工程、水池的满水试验等必须认真做好监测工作。前一道工序必须经验收合格后方能进入下一道工序，整体验收合格后方能复原，以确保工程质量。 4.19.1.2整体稳定和施工测量的监理控制要点 ●整体稳定的监理要点 审核施工组织设计中泵站方案是否合理。例如设备的选用，泵站系统的布置等； 检查施工排水方案的实施情况，例如井点降水是否采用方案中选定的井点系统排水设备；这些设备是否是按要求实施，安装质量如何等，井点管长度及井点管安装高程偏差均不得超过+100mm，并随时检查这些设备的使用情况，督促施工单位及时保养维修； 随时检查施工排水方案的施工效果，每天审查降水记录，效果不好，必须要做调整及补救； 当采用井点降水时，应是地下水位降至基坑底标高面以下不小于0.5m 处，坑内明水也应及时排除，以免基底土受侵变软及被扰动，并检查是否具有备用防止降水中断或地表水涌入等的应急措施； 严禁基底下土体超挖，如采用机械挖土，应预留20～30cm厚的土层，再用人工开挖修平至设计标高，并及时验槽，尽快进行下一道工序施工； 基坑开挖后如发现基底土质与地质报告不符，基底土质不均匀，其物理力学性能相差较大，基地土层厚薄不均匀，基底下局部遇暗浜、孔穴、杂填土等，应组织有关方面作出对地基进行处理的方案，并监督实施； 泵站基坑大开挖时，回填应四周均匀，分层夯实，严禁单侧用推土机回填；在水池内做满水试验时，应同时向各格分层次均匀注水，力求使整个水池基
雨水管道施工 1.概述 雨水管设置位置为道路两侧非机动车道内，管中心距道路中心线7.5米，雨水管管径根据路面汇水流量设置d600管径，雨水边井对应雨水井设置，位置为非机动车道外边缘距路中心线9米。 2.施工顺序 排水施工顺序：场地清理→定线定位→沟槽开挖→管基施工→管道铺设→窨井雨水井砌筑→沟槽土方回填。 3.主要工序施工方法 (1)测量工作 管道工程开工前要做好测量工作。根据道路给定中心控制点和设计图纸，在现场测设出管道中线、附属构筑物位置，并标出与管线冲突的地上、地下构筑物位置；核对永久水准点，建立临时水准点；核对接入河道接头处的高程；施放挖槽边线、堆土堆料界线及临时用地范围。另外，在沟槽外适当位置设置方向控制桩，待沟槽开挖后，在沟槽两侧对称设置高程桩，以便施工中随时测定中心线和高程。 (2)沟槽开挖 沟槽开挖采用大开挖，开挖宽度为：d300管底为底宽1.2米，边坡为1:0.25～0.3，d600管底为底宽1.8米，边坡为1:0.25～0.3。 (3)垫层及管基 碎石垫层分层填筑，采用人工整平，电夯夯实。钢筋砼管采用135°C15砼基础。为方便铺设管道，模板分为两次安装。首先浇注平基，先用插入式振动器振捣再用平板式振动器振平，砼管基础要求振捣密实，不得留有气孔。模板采用钢模，砼采用机拌，槽深大于2.5m时砼采用流槽下灌，确保浇灌后24小时内不泡水，待平基混凝土达到一定强度后，按照安管、稳管、浇注管座混凝土顺序进行下道工序施工。 (4)管道铺设 砼管按照排管→下管→清理管膛管口→清理胶圈→上胶圈→初步对口找正→顶装接口→检查中线高程→用探尺检查胶圈位置→锁管的顺序进行施工。 平基砼达到基本强度后安装钢筋砼管节，安管前清扫基面，逐节检查成品管
雨水口及雨水支管施工方法 1、雨水口施工 (1）按照道路设计边线及支管位置，定出雨水口中心线桩，使雨水口长边距立路缘石83mm，雨水口选用偏沟式双箅下落雨水口，雨水口井深1.3m。雨水支管管内底至路面高1m，井底下落0.3m，便于沉泥及清掏。箅面比周围路面低3～4cm，并与路面接顺，井坐加固详见本工程雨水口及检查井钢筋混凝土井座加固图。 (2）按雨水口中心线桩，挖槽注意留有足够肥槽，如核对雨水口位置有误差时以支管为准，平行于路边修正位置，并挖至设计深度。 (3）按井墙位置挂线，先砌筑井墙一层。 (4）砌筑井墙，随砌随刮平缝，每砌高30cm应将墙外肥槽及时用砂浆回填密实。 (5）砌至雨水支管处应满卧砂浆，砌砖已包满支管时将管口周围用砂浆抹严抹平，不能有缝隙，管顶砌半圆砖圈，管口应与井墙齐平。支管与井墙必须斜交时，允许管口入墙2cm，另一侧凸出2cm，超过此一侧限时需考虑调整雨水口位置。 (6）井口应与路面施工配合同时升高，在基层摊铺前，应备木板或铁板覆盖，防止混合料进入雨水口井室。 (7）井墙用MU10烧结砖，砌筑水泥砂浆强度M10，墙体1：2水泥砂浆抹面。 (8）根据路面标高确定砌筑高度，并根据设计图纸双篦雨水口钢筋混凝土井座采用外加工制作，运输至施工现场后进行安装作业。 (9)检查井及雨水口周边加固采用Φ8、Φ10钢筋及C30混凝土现浇加固，加固断面尺寸为30cm(宽)*20cm(高)，具体详见雨水口及检查井加固图。 2、雨水支管的施工 (1)开槽 根据本工程设计要求，设计路面以下70cm为雨水支管管顶，因此雨水支管
位于道路路基范围内。雨水管沟槽开挖应与路基施工同步施工（或者在路基施工后进行反开挖），开挖时采用直槽开挖，两侧预留30cm工作面。 (2)下管 1）雨水支管采用DN300 钢筋混凝土管，基础采用条形基础，厚度为150mm。 2）使用人工下管和排管，测量要控制好流水的坡度，严禁出现倒坡的现象。
雨水泵站设计规范 【篇一：新规范下市政雨水泵站设计技术要点分析】 新规范下市政雨水泵站设计技术要点分析 摘要：本文首先介绍了雨水泵站设计中的几个关键问题和工艺流程，然后分析了雨水量的计算和设备选型，最后探讨了集水池水位的确 定和泵站运行。 所谓雨水泵站主要是指在城市的低洼地带或者城市的雨水管道系统中，设置的用于城市雨水排除的泵站。雨水泵站的设置避免了城市 内涝灾害，有效改善了城市居民的居住环境，对于城市形象的建设 具有重要的意义。 特别是对于地势平坦的平原地区城市而言，由于其雨水管渠的埋深 相对较大，且起点与河道的距离相隔较远，从而使洪水的水位高于 城市雨水管渠的水位，增加了施工难度，加之海潮的影响，雨水泵 站就成为平原地区城市防止内涝灾害的必然选择。雨水泵站在城市 排水系统重要组成部分，合理的规划、布置雨水泵站对整个排水区 域及时迅速排除雨水，防止内涝起着重要的作用。 20世纪以来，人类虽然兴建了大量的防洪设施，防洪标准有所提高，但是洪水灾害仍然是对人类的主要威胁。随着社会经济的不断发展，今后如再发生同样的淹没范围，其洪灾损失将越来越大。非工程防 洪措施和工程性防洪措施将更多为人重视，人口和财富的不断集中，城市防洪日益重要：城市的高速发展导致大量雨水资源的流失和水 涝灾害并由此引发一系列的城市生态环境和社会问题，如何把排洪 减涝、雨洪利用与城市的景观、生态环境和城市其它一些社会功能 更好地结合，高效率地利用城市宝贵土地资源的城市治水和雨洪利 用设施。通过科学合理的设计，减少洪峰对周边或下游重要区域的 水涝灾害。 设计雨水管渠时，应尽可能重力排除雨水，但在平原地区，因地势 平坦，雨水管渠起点距河道较远，管渠埋深较大，施工困难，雨水 排出口管渠的水位较洪水水位低，或受海潮影响，不得不修建雨水 泵站。雨水泵站设计的好坏对泵站今后长期正常运转起着决定性的 关键作用，且雨水泵站的设计比较复杂，其投资在整个雨水工程中 所占的比例较大。如果设计不合理，所造成的浪费是无法补救的。 1雨水泵站设计中的几个关键问题 1.1良好的进水条件
雨水管执行标准 【篇一：pvc-u排给水管的国家标准】 一、国标南亚pvc排水管的规格 pvc管的规格，依用途与检验性的不同，可分为：排水用管、给水用管、电气用管等，其详细尺寸的规格 1、排水管：（q/nyg 01-94=iso 3633-91）表1排水用管单位：mm 平径最小最大最小厚度 参考重量长度 公称外径外径允许外径允许 （kg/m）（m）最小允许差 差差 +0.3 -0 +0.3 -0 4 +0.3 -0 +0.3 -0 +0.4 -0 +0.4 -0 +0.5 -0 +0.6 -0 +0.8 -0 +1.0 -0 +1.2 -0 （2）管材长度也可依订货要求确定，计划产品颜色为灰色，其他颜色可依订货要求确定。编辑本段二、国标南亚pvc给水用管的规格1.pvc-u排水管的国家标准 pvc管的规格，依用途与检验性的不同，可分为：排水用管、给水用管、电气用管等，其详细尺寸的规格 （q/nyg 03-94=iso 4422-90） 表2 给水用管单位：mm 厚度 公称外平均外径最大最小外径允许差径允许差最小允许差 20摄氏度下许长度（m）
参考重量 可操作压力 （kg/m） 20 0.3 0 f25 0.3 0 32 0.3 0 40 0.3 0 50 0.3 0 63 0.3 0 75 0.3 0 90 0.3 0 110 0.4 0 140 0.5 0 160 0.6 0 200 0.8 0 250 1 0 315 1.1 0 355 1.2 0 400 1.4 0 450 1.5 0 500 1.9 0 630 1.9 30 0.4 0.198 0.4 0.263 0.4 0.345 0.5 0.539 0.5 0.685 0.6 1.09 0.7 1.54 0.8 2.21 0.9 3.28 0.9 4.29 1 5.61 1.2 8.73 1.4 13.5 1.7 21.4 1.9 27.18 2.1 34.57 2.4 43.81 2.6 54.04 3.2 85.4 （mpa） 25 1.6 4 1.25 1 6 注：1、管材长度也可依订货要求确定，计划产品颜色为灰色，其他颜色也可依订货要求确定。 2、“*”表示该规格产品，开发中。 二、国标南亚pvc建筑用电套管的规格及t*s平承口放口管 1、建筑用电工套管（q/nyg02-95=iec-614）建筑电工套管单位：mm 厚度平均外径最大最小外参考重量 公称直径最小内径 允许差径允许差（kg/m）最大允许差 轻型 13.7 1.15 0.074 重型 12.2 1.9 0.112 中型 16.9 1.55 0.117 中型 21.4 1.8 0.174 轻型 28.6 1.7 0.213 重型 26.6 2.7 0.338 轻型 35.8 2.1 0.335 重型 34.4 2.8 0.446 四、pvc管材使用场所
成新蒲快速路六期工程项目 雨 水 检 查 井 井 盖 安 装 施 工 方 案 成新蒲快速路六期工程项目经理部 2010年4月23日
雨水口及支管施工方案 第一章工程概况 工程名称：成新蒲快速路六期工程项目（双流段）。 建设地点：成都市双流县彭镇K5+450-K8+750。 施工内容：M7.5砖砌雨水口、高分子复合材料雨篦子安装、D300钢 筋砼雨水口支管埋设。雨水口共计378座，雨水口支管共计2170m。 采用材料：标准机制页岩砖，过梁C25商品砼，高分子复合材料雨 篦子，M7.5砂浆，D300钢筋砼Ⅰ级平口管。 质量要求：合格。 第二章雨水口、雨水口支管施工方案及施工方法 本工程M7.5砖砌雨水口共有378座，雨水口支管共计2170m。本工程雨水口数量较多，在施工进行时根据施工进度，配备足够的人力、物力、机械进行施工，确保其按时完成，下面简介其施工方法。 一、雨水口施工 1、准备工作 1.1清理基础表面，复核尺寸、位置和标高是否符合设计要求。 1.2按设计要求选用合格机制普通页岩砖，并将砖湿润，但浇水应适应，否则会使墙面不清洁、灰缝不平整。 1.3准备砂浆，按照设计给定的标号配置配合比上料、拌制，控制好拌制时间，使砂浆拌制均匀，做到随拌随用。 2、雨水口砌筑要求 2.1安装设计图要求，放出雨水口中心位置线，按雨水口尺寸摆出井壁砖墙位置。
2.2雨水口底面为C20现浇砼10cm底板。待砼达到3天强度后，在底板面上先铺砂浆再砌砖，采用一顺一丁砌筑，如下图所示(图6.4.2-3)。砌筑时在基础面上放线，摆砖铺灰后砌筑，其中底皮与顶皮砖均应采用丁砖砌筑。每层砖上下皮竖灰缝应错开。随砌筑随检查尺寸。 雨水口砌筑应做到墙面平直，边角整齐，宽度一致。砌筑时应随时用角尺和挂线板。 检查四面墙体是否成直角，墙面是否平整垂直，砂浆厚度是否均匀，若不符合要求应随时纠正。 2.3雨水口D300钢筋砼支管安装应与雨水口内壁齐平，管口应用砂浆填缝密实，不得出现缝隙。 2.4砌筑雨水口时应预留支管，随砌随安，预留管的管径、方向、标高应符合设计要求。管与井壁衔接处应严密不得漏水，预留支管口宜用低标号砂浆砌筑、封口抹平。 3、抹面技术要求 砌筑雨水口的内壁内壁抹面应分层压实，外壁用砂浆搓缝应严密。其抹面、坐浆、抹三角灰等均采用1:2水泥砂浆，抹面用水泥砂浆的砂子应
目录 一、编制依据 1.1高新区乐凯北大街雨水泵站工程概况 1.2高新区乐凯北大街雨水泵站工程招标文件 1.3现行的规范、规程、标准、图集 二、工程概况 三、施工部署及施工总平面布置 3.1工程目标管理 3.2项目组织管理 3.3施工部署 3.4施工准备工作 3.5现场施工总平面布置 四、施工方案，主要技术措施,基坑支护方案及雨水顶管施工方案 4.1施工顺序 4.2测量放线 4.3基础工程 4.4主体工程 4.5屋面工程 4.6装饰工程 4.7雨污水工程技术措施 4.8道路工程技术措施 4.9基坑支护 4.10雨水顶管施工方案 五、施工工期、施工总进度计划及确保工期的技术组织措施 5.1工期保证措施 5.2项目管理保证措施 5.3搞好三个配合，保证工期 六、工程质量目标、保证措施 6.1质量目标
6.2工程质量保证措施 6.3消除质量通病措施 6.4关键、特殊工序施工质量控制 6.5成品、半成品保护措施 七、项目班子组成情况 7.1施工组织机构设置 7.2项目班子组成情况 八、工程投入的主要物资和施工机械设备情况、主要施工机械计划 九、劳动力安排计划及保证措施 十、确保安全生产的技术组织措施 10.1安全生产保证体系 10.2安全生产保证措施 十一、确保文明施工的技术组织措施 11.1文明施工保证体系 11.2文明施工保证措施 11.3劳动保护体系及措施 十二、扬尘治理措施 十三、减少扰民降低噪音措施 十四、工程降低成本措施 十五、新技术应用 附表： 工程进度计划表 施工现场平面布置图
一、编制依据： 为保证该工程顺利进行，并保证施工组织设计的可行性，编制时密切结合工程实际情况，从而发挥在施工中的指导作用，编制依据如下： 1.1高新区乐凯北大街雨水泵站工程图纸 1.2高新区乐凯北大街雨水泵站工程招标文件 1.3现行的规范、规程、标准、图集 1.3.1 工程测量规范（GBJ50026－2007） 1.3.2 建筑工程施工质量验收统一标准（GB50300－2001） 1.3.3 地基与基础工程施工质量验收规范（GB50202－2002） 1.3.4 砌体工程施工质量验收规范（GB50203－2002） 1.3.5 混凝土结构工程施工质量验收规范（GB50204－2002） 1.3.6 建筑装饰装修工程质量验收规范（GB0210－2001） 1.3.7 建筑地面工程施工质量验收规范（GB50209－2002） 1.3.8 屋面工程施工质量验收规范（GB50207－2002） 1.3.9 建筑电气安装工程施工质量验收规（GB50303－2002） 1.3.10建筑给水排水及采暖工程施工质量验收规范（GB50242-2002） 1.3.11 建筑安全检查标准(JGJ59－99) 1.3.12 建筑施工现场环境与卫生标准（JGJ146－2004） 1.3.13 建筑施工高处作业安全技术规程(JGJ80－91) 1.3.14 建筑机械使用安全技术规程（JGJ33－86） 1.3.15 施工现场临时用电安全技术规范（JGJ46－2005） 1.3.16 混凝土强度检验评定标准（GBJ 107-87） 1.3.17 钢筋焊接及验收规程（JGJ 18-2003） 1.3.18钢筋混凝土用热轧光圆钢筋（GB13013-91） 1.3.19土工试验方法标准（GBJ123-88） 1.3.20建筑工程项目管理规范（GB/T50326-2006） 1.3.21给水排水管道工程施工及验收规范（GB50268-2008） 1.3.22混凝土和钢筋混凝土排水管（GB/T11836-1999） 1.3.23市政工程施工及质量验收规范 1.3.24图集02G、03G、05J、02S、04S、05S、95S
1.设计依据 1.1 规划部门的规划选址意见书或批准文件。 1.2 批准的方案或初步设计文件。 1.3 本工程设计依据的主要设计规范： 1.3.1 国家、地方或行业有关的设计规范、标准及工程建设标准强制性条文。 1.3.2 《水工建筑物荷载设计规范》DL5077-1997。 1.3.3 《水工混凝土结构设计规范》SL/T191-2008。 1.3.4 《建筑设计防火规范》GB50016-2006。 1.3.5 《民用建筑设计通则》GB50352-2005。 1.3.6 《泵站设计规范》GB/T50265-2010。 1.3.7 《泵站施工规范》SL234-1999。 1.3.8 《水利工程混凝土耐久性技术规范》（DB32/T 2333-2013）。 2.工程概况 2.1 本工程总建筑面积47.87平方米。其中地上建筑面积47.87平方米。 2.2 建筑定位：本工程建筑物定位座标系采用城市座标系统,详见总平面建施。 2.3 抗震设防烈度为6度，建筑抗震类别为丙类抗震建筑。 2.4 本工程建筑层数为一层。建筑总高度4.008米。 2.5 建筑的结构型式：砖混结构，本工程建筑结构安全等级二级。 3.设计标高和尺寸 3.1 本室内标高采用图面所标注的吴淞高程,具体以实测为准,室内外高差：为0.30米. 3.2 尺寸及标高：一般无专门说明时，单体建筑的尺寸单位为毫米；建筑标高及总平面尺寸单位为米。其中楼地面标高以 建筑面层标高为准，屋面标高以檐口处结构面层标高为准。图中以标注尺寸为准,不应度量,最终尺寸须在现场校核准确. 结构标高详见结构施工图，各层实际标高应根据不同的建筑饰面作相应调整，凡墙内梁、板等无饰面构件以结构标高为准。 3.3 楼地面标高以建筑面层为准，屋面标高斜屋面以檐口处或平屋面结构面层为准。当无特殊说明时，楼地面建筑面层按30毫米厚度计算。 4.防火设计 4.1 本工程建筑耐火等级为二级，防火类别为丁类。 4.2 本建筑为一层防火区。 5.屋面防水工程 5.1 本工程屋面防水等级为Ⅱ级，具体构造详“材料做法表”。屋面防水工程设计与施工应符合《屋面工程技术规范》（GB50345-2004）的规定。（Ⅱ级防水层耐用年限15年） 5.2 雨水通过屋面自由落水。 5.3 屋面防水工程应由防水专业工程队或专业防水工施工。须在防水层完工验收后，再施工面层屋面工程所采用的防水、保温、隔热材料，应有质量证明文件，并经质量检测部门认证。 屋面工程所采用的防水、保温、隔热材料，应有质量证明文件，并经质量检测部门认证。 砌体工程 6.1本工程基础墙、内外承重墙所用砌体与砂浆材料、强度标号详结构施工图；非承重墙选用材料按建筑各层平面图说 明；非承重墙与其他墙、柱或楼地面连接以及门窗过梁构造应符合有关墙体标准图集构造的规定。 6.2墙体防潮：一般无地圈梁时在室内地面以下50毫米处墙体做20厚1：2防水砂浆层（加3～5%防水剂）。6.3轴线与墙厚位置的确定：当图纸无专门标明时，一般轴线位于各墙厚的中心。 6.4各层平面图标明位置的开关箱埋墙以及其他孔洞应预留，不得对砌体工程或结构构件进行破坏性开凿。 6.5各层平面图中未标明门边墙脚尺寸者一般为半砖或120毫米。 7.门窗工程 7.1门窗立樘：如采用木门单向开启时框与开启方向墙面平，其余开启方式的木门窗、塑料门窗、铝合金门窗的框一般 无专门注明时均表示居墙厚中。 7.2设计选用的门窗均采用铝合金材料，规格及配件等详见图纸说明，各类门窗应符合相关类型的门窗标准图质量要求。 7.3设计图所示门窗尺寸为门窗洞口尺寸，门窗实际加工尺寸应扣除粉刷厚度，一般无特殊说明即按四周每边20毫米空 隙考虑；门窗加工前应根据各种粉刷厚度的实际情况决定门窗的实际尺寸。 8.装饰工程 8.1 内外墙面、楼地面、楼梯踏步、顶棚等面层的材料构造做法见“材料做法表”或立面、剖面及有关详图所注。 9.地面工程 9.1 地面工程质量应符合《建筑地面工程施工及验收规范》（GB50209-2002）的要求。 9.2 混凝土地面施工时应结合柱网及变形缝设置分隔缝，室内纵向间隔可为3-6米的平缝，横向间隔可为6-12米切10毫米宽、混凝土垫层1/3厚深度的假缝。 9.3 室外地面混凝土散水、台阶构造设计无特殊说明时按国标图集 12J003《工程做法》。本工程散水厚度150毫米。各节点编号为：散水散1A/SW18、台阶台1A/SW5、坡道坡4A/SW13。混凝土散水宽度如未标明时一般为600毫米。 9.4 如有大面积荷载或特殊荷载的建筑物地面，按结构施工图施工。 10. 混凝土工程耐久性一般要求 10.1 混凝土设计使用年限:按规范相关条文规定设计使用年限为30年． 10.2 环境类别：Ⅱ类环镜；环境作用等级Ⅱ-C。 10.3 混凝土强度等级：除特别说明外均为C30。 10.4 混凝土抗碳化等级：T-Ⅱ；抗渗等级：W4 ；抗氯富于渗透桂能：无；抗化学侵蚀性能：无。 10.5 结构构造要求（钢筋保护层厚度）：底板及墩墙为50mm，梁为 40mm ，板为35mm。 10.6 混凝土原材料要求：a）水泥：应符合GB175 的规定，直选用普通硅酸盐水泥；b）骨料：应符合SL27 、SL234 、DL/T5144的规定，应选用质地坚硬密实、颗粒级配连续、吸水率低，孔隙率小的骨料；细骨料宜选用细度模数2.5~3.0的天然河砂或人工砂，不应使用海砂；粗骨科宜选用单粒级石子按二级配或三级配混合配制；混凝土中粗骨料最大粒径要求：31.5mm ；本工程不应使用碱活性骨料；c）水：混凝土拌和与养护宜使用符合国家标准的饮用水。配合比要求：混提土的配合比应按照SL352 进行设计与试验验证；混凝土的最大用水量为175Kg/m3；最大水胶比为0.55K g/m3。 浇筑、养护要求：模扳及支架材料应符合《水工混凝土施工规范》。其结构必须具有足够的稳定性刚度和强度，以保证浇筑混凝土的结构形状尺才和相互位置符合设计规定。模板表面应光洁平整， 接缝严密，不漏浆．混凝土的生产和原材料的质量均应符合《水工混凝土施工规范》。浇筑混凝土应连续进行严禁在途中和仓中加水，混凝土应随浇随平，不得使用振捣器平仓，捣固混凝土应以使用振捣器为主，在无法使用振捣器或浇筑困难的部位可辅以人工捣固，做到无蜂窝麻面，混凝土连续温润养护时间，对普通硅酸盐水泥硅酸盐水泥不少于10天矿碴硅酸盐水泥、粉煤灰硅酸盐水泥不少于15天。 10.7 裂缝控制要求：0.25mm 。 10.8 防腐蚀附加措施：无。 运行期检测维护要求：应按SL75、SL255等规定进行运行管理；定期对混凝土所处环境进行监测；及时清理附着物、污渍、垃圾，改善水质。10年进行一次耐久性能检测。混凝土接近设计使用年限时，应及时进行安全鉴定。混凝土所处环境条件发生较大变化后，应及时评估混凝土耐久性能． 11.其他 11.1 本工程各分部分项施工质量均应符合现行建筑安装工程施工及验收规范的质量标准。 11.2 凡设计选用某标准图集有关节点，施工单位必须对照该标准图集总说明及相关内容要求进行施工。 11.3 所有建筑结构、地沟、预留洞孔，及水、电预埋管道等，施工时应与有关专业及工种密切配合施工。 11.4 施工前应对本工程土建、设备专业施工图以及工艺布置要求进行会审，由设计方负责进行技术交底，土建、设备、工艺等专业施工时应密切配合，以避免差错和返工。 11.5 基槽开挖后，应预约勘察、监理专业人员到现场验土，经验收合格并签署以后，方可往上继续施工。 11.6 色彩：门窗白色。落水管除注明者外，均采用UPVC管制作，色彩与外墙相同。 11.7 内墙阳角和底层外墙阳角，均粉1：2.5水泥砂浆每边宽40、高2000护角线，面层粉刷同墙面。 11.8 钢筋混凝土过梁和构造柱详见结构施工图。 11.9 凡木制品与墙砌体接触部分，或不外露部分均应满涂木材防腐液。 11.10 本工程所用的材料、设备制品均须提出产地证明、产品合格证明、质量保证证明等文件，以及技术指标说明，防止不合格产品的使用。 11.11 本工程暂无地质勘查报告，地质情况请参考其他就近工程地质资料。 11.12 本工程回填土采用粘土壤，回填必须分层夯实，分层厚度不大于30cm，回填土压实度不小于94%。 11.13 对于泵房基础超挖部位采用8%灰土回填，分层夯实，分层厚度不大于30cm，压实度不小于94%。 未经盖章的图签,出图无效。
室内雨、排水管道及配件安装施工工艺标准 本工艺标准适用于民用及一般工业建筑室内生活排水、雨水管道安装工程。 1.作业条件 1.1 埋地管道作业条件： 土建基础工程或地下室主体工程基本完成，管沟已按设计要求挖好，沟基作了相应处理，并已达到施工要求的强度；或地下室预埋件、支架已施工完，过基础或地下室壁穿管的孔洞已按设计位置、标高和尺寸预留好。 1.2 雨水、排水立管安装条件： 1.2.1 土建主体工程基本完成，现浇楼板穿孔洞已按设计图纸要求及适用位置和尺寸预留好。高层建筑排水管道的预制安装，一般与土建砌筑及吊装作业间隔2～3层进行。 1.2.2 室内的地平线已弹好，室内装饰种类，厚度已定或墙面粉刷已结束。1.2.3 地下管道已铺设完，各立管甩头已按设计图纸和有关规定准确地预留好，且临时封堵好。 1.2.4 设备层、技术层、管道井内的模板已经拆除，并已清扫干净。 1.3 室内横、支管安装条件： 1.3.1 土建主体工程基本完成，楼板安装完毕 1.3.2 设有卫生器具及管道穿越的房间地面水平线，间墙中心线（边线）均已由土建放线，室内装饰的种类、厚度已确定，现浇楼板上的预留孔洞已按要求预留好。 1.3.3 排水立管上，横、支管三通口的标高、数量、朝向均达到设计要求，质量要求。 1.3.4 高层建筑已在标准层先安装好了一个样板卫生间，以其作为安装施工的标准，并且标准间经过有关方面负责人员检查、认可、签字。 1.3.5 高层建筑各支管甩头上临时堵头已按要求准备齐全。 1.4 材料堆放场地及加工场地清理落实，现场材料配件及工具仓库落实。 1.5主要施工机具准备： 1.5.1 气焊工具、电焊工具、砂轮切割机、电锤、冲击钻、射钉枪、套丝机1.5.2 水平尺、线坠、钢卷尺、铁钎子、钢锯、压力及案子，细齿木工锯 手锤、捻口凿、錾子、剁子、活扳子、管钳子、割刀、锉刀1.5.3 1.5.4 自制模棒、毛刷子、铁刷子、大绳、撬杠、自制样杆。 1.6 各种卫生器具的样品已进场，进场的材料、机具能保证连续施工。 2.材料控制 2.1 排水承插铸铁管及管件规格品种符合设计要求，管壁薄厚均匀，内外光滑整洁无浮砂、包砂、粘砂，不允许有砂眼、裂纹、飞刺和疙瘩。承插口的内外径及管件造型规矩，法兰接口平整光洁严密。 2.2 镀锌钢管及管件管壁内外镀锌均匀，无锈蚀，内壁无飞刺，管件偏扣、乱扣、角度不准等现象。 2.3 缸瓦管、陶土管、混凝土管、钢筋混凝土管无裂纹、管口平整，无飞刺疙
临空经济区规划纵2#道路北延伸段新建工程 雨 水 检 查 井 井 盖 安 装 施 工 方 案 葛洲坝集团第六公司项目部 2014年11月9日
雨水口及支管施工方案 第一章工程概况工程名称：临空经济区规划纵2#道路北延伸段新建工程。 建设地点：K0+141.71 －K2+472。 施工内容：M7.5 砖砌雨水口、球墨铸铁材料雨篦子安装、D300 高密度聚乙烯缠绕管雨水口支管埋设。雨水口共计243 座，雨水口支管共计972m。采用材料：标准机制页岩砖，C15 商品砼，球墨铸铁材料雨篦子、盖座、盖板，M7.5砂浆，D300高密度聚乙烯缠绕管。 质量要求：合格。 第二章雨水口、雨水口支管施工方案及施工方法 本工程M7.5砖砌雨水口共有243座，雨水口支管共计972m本工程 雨水口数量较多，在施工进行时根据施工进度，配备足够的人力、物力、机械进行施工，确保其按时完成，下面简介其施工方法。 一、雨水口施工 1、准备工作 1.1清理基础表面，复核尺寸、位置和标高是否符合设计要求。 1.2按设计要求选用合格机制普通页岩砖，并将砖湿润，但浇水应适应，否则会使墙面不清洁、灰缝不平整。 1.3准备砂浆，按照设计给定的标号配置配合比上料、拌制，控制好拌制时间，使砂浆拌制均匀，做到随拌随用。 2、雨水口砌筑要求 2.1安装设计图要求，放出雨水口中心位置线，按雨水口尺寸摆出井壁砖墙位置。 2.2雨水口底面为C15混凝土10cm基础。待砼达到3天强度后，在底板面上先铺砂浆再砌砖，采用一顺一丁砌筑，如下图所示(图642-3)。砌筑
时在基础面上放线，摆砖铺灰后砌筑，其中底皮与顶皮砖均应采用丁砖砌筑。每层砖上下皮竖灰缝应错幵。随砌筑随检查尺寸。 图机423甫水口增体翩法 (1)三顺一儿(b) r顺一丁 雨水口砌筑应做到墙面平直，边角整齐，宽度一致。砌筑时应随时用角尺和挂线板。 检查四面墙体是否成直角，墙面是否平整垂直，砂浆厚度是否均匀，若不符合要求应随时纠正。 2.3雨水口D300高密度聚乙烯缠绕支管安装应与雨水口内壁齐平，管口应 用砂浆填缝密实，不得出现缝隙。 2.4砌筑雨水口时应预留支管，随砌随安，预留管的管径、方向、标高应符合设计要求。管与井壁衔接处应严密不得漏水，预留支管口宜用低标号砂浆砌筑、封口抹平。3、抹面技术要求 砌筑雨水口的内壁内壁抹面应分层压实，外壁用砂浆搓缝应严密。其 抹面、坐浆、抹三角灰等均采用1:2水泥砂浆，抹面用水泥砂浆的砂子应过筛。 抹面要求：雨水口内外抹面均由底板抹至设计高度。抹面厚度20mm。 抹面时用水泥板搓平，待水泥砂浆初凝后及时磨光、养护。
一、工程概况 1.1本单位工程为呼和浩特市大青山南坡生态治理工程~~一级加压泵房及变配电间，拟建场地位于呼和浩特市玉泉区沟子板金河水厂院内，该工程工程为地上一层框架结构建筑，总建筑面积565.66平方米，总长度为50米，宽为13米，变配电间10KV，负荷三级。泵房总规模3万m2，结构安全等级为二级，结构抗震设防等级为一级，设计使用年限为50年。 1.2结构设计概况，变配电间基础为独立基础，泵房为筏板基础，砼标号为C30，填充墙为300mm,200mmMU5加气混凝土砌块砌筑，砂浆为Mb5混合砂浆。 二、编制依据 1、《给水排水构筑物工程施工及验收规范》（GB50141—2008） 2、《建筑基坑工程技术规范》（YB9258—97） 3、《给水排水管道工程施工及验收规范》（GB50268-2008） 4、《混凝土结构工程施工质量验收规范》 5、《风机、压缩机、泵安装工程施工及验收规范》（GB50275-2010） 6、一级加压泵房及变配电间工程设计施工图纸 三、施工部署 1、施工的主要内容及顺序 施工准备、土方开挖、基础施工、土方回填、钢筋混凝土结构施工、砌体施工、内装修、收尾工程、自检、竣工验收。 2、劳动力部署 我公司将会最大限度的缩短施工准备时间，做好施工人员、机械设备、材料等部署并做到提早到场，接到开工令后即进行全面施工，施工时坚持连续作业，高峰时投入砼工10 人，木工20 人，钢筋工15 人，机械操作工3，管理人员5人，最高峰
劳动力人数为53人。 3、施工机械设备部署 为保证本工程进度目标的顺利完成实施，拟配备性能优异、数量充足的施工设备进场施工，详见机械设备表。
路侧石、检查井、雨水口、雨水支管技术交底(2021版) Establish a safety production responsibility system. Implement specific work safety divisions, clearly distinguish rewards and punishments, and assign responsibilities to individuals. ( 安全管理 ) 单位：______________________ 姓名：______________________ 日期：______________________ 编号：AQ-SN-0229
路侧石、检查井、雨水口、雨水支管技术 交底(2021版) 交底内容： 一、施工准备 工具班组自备，材料按图纸要求。 二、施工技术要求 1、路侧石靠背砼距侧石顶成熟尺寸不大于8cm，路侧石铺设到雨水口处，底面水泥砂浆应满铺。 2、雨污水检查井盖安装： 1)井盖安装前，将检查井四周清堑出宽度不小于35cm的砼浇筑带，要求断面圆顺、平齐，井口四周平整； 2)用Φ20膨胀螺栓在井座四周等分三点锚入井圈砼中临时将井盖固定，再用水准仪和带线法调整井盖顶面标高，要求比四周成熟
沥青砼面高出2~3mm，绝不能比路面低，井盖顶面与路面保持平顺，调整好标高后，用膨胀螺帽分别在井座底板上下将井盖固定； 3)用C30砼浇筑井座四周，砼面与底板平齐，周边与二层沥青面平齐或略低，确保井座底板和砼表面距面层沥青砼表面不小于 4cm，砼浇筑时必须振捣密实，表面抹平整； 4)路面最后一道沥青砼铺筑前，将井盖四周砼面清扫干净并刷上沥青油，先用沥青砼在井盖四周人工夯实，然后再同路面一起铺筑。 3、雨水蓖安装： 1)雨水蓖安装前，将雨水口朝向路面的三面清堑出宽度不小于40cm的砼浇筑带，要求断面圆顺、平齐，井口四周平整； 2)将雨水蓖安放在雨水口上，再用水准仪和带线法调整井盖顶面标高，要求比四周成熟沥青砼面低1~1.5cm，井盖顶面与路面保持平顺，调整好标高后，用C20细石砼固定； 3)用C30砼浇筑雨水蓖周边，砼面与底板平齐，周边与二层沥青面平齐或略低，确保井座底板和砼表面距面层沥青砼表面不小于
屋面雨水管规范 【篇一：雨水管安装施工方案】 雨水管安装施工方案 一、施工准备 1 材料及要求： 1.1采用河马牌pvc雨水管，检测报告符合设计要求。 2作业条件： 2.1 屋面找平层施工已完成，经检查验收合格。 2.2 建筑物雨水管处装饰工程已完成，具备做雨水管的条件。确保安装水 落口等的操作安全。 二、操作工艺 1、工艺流程： 安装准备： → 2、雨水管制作安装：雨水管管材为pvc硬塑料管。 3、雨水管安装：安装雨水管随外沿抹灰架子由上往下进行，每个结头处安装一个伸宿节防止雨水管损坏后维修，先在水落口处吊线坠弹出雨水管沿墙的位置线，根据雨水管每节长度，预量出固定卡位置，间距一般为1200mm，设在下面一节管的上端，卧卡子用水泥砂浆固定，不得打入木塞固定和固定在木塞上。雨水管若遇建筑腰线时，和腰线连通粉刷时加钢丝网防止腰线裂缝空鼓。 4、质量标准
4.1 保证项目： 4.1.1 雨水管的质量必须符合设计要求，表面无空鼓气泡现象、颜 色一致。 4.1.2 雨水管的安装必须牢固，固定方法、间距应符合规范要求， 排水 通畅，不漏水。 4.2 基本项目： 4.2.1雨水管的连接口应紧密，承插方向、长度、排水口距散水的高度，正、侧面视为顺直。 5、成品保护 5.1雨水管存放应平整，横、竖分层码放。 5.2 雨水管安装前，对雨水斗应采取措施，不使雨水斗的排水浇墙，造成墙面污染。 6、应注意的质量问题 6.1 雨水管安装不直：安装卡箍时未认真找正。应弹线；侧向应控 制距墙的距离，目测顺直。 6.2 雨水斗高于找平层：造成屋面积水，应加强管理；操作应认真，保证防水层按要求的坡度做。 6.3 雨水管固定不牢：主要是在基层下木塞用圆钉或木螺丝固定而 造成；固定点严禁下木塞，雨水管卡箍采用塞水泥砂浆固定，其他 采用射钉或螺栓。 三、安全要求 1、严格遵守现场安全生产管理制度，严禁盲目施工。 2、外脚手架必须确保安全。
市政基础设施工程 雨水口及支、连管检验批质量验收记录 工程名称花都区赤坭镇垃圾收运体系—场地环境工程 单位工程名称给排水管工程 施工单位广东润铭达建设有限公司 项目经理吴贻水技术负责人 分部工程名称附属构筑物工程 验收部位YJB2～YJB5 验收规范及图号GB50268-2008 施工与质量验收规范的规定 1所用的原材料、预制构件的质量应符第8.5.2合国家有关标准的规定和设计要求；-1 条 主 2雨水口的位置正确，深度符合设计要第8.5.2求，安装不得歪扭；-2 条 控 井框、井箅应完整、无损，安装平 项第8.5.2 3稳、牢固；支、连管应直顺，无倒 目-2 条坡、错口及破损现象； 4井内、连接管道内无线漏、滴漏现第8.5.2象；-4 条 施工与质量验收规范的规定 雨水口砌筑勾缝应直顺、坚实，不得 第8.5.2 1漏勾，脱落；内、外壁抹面平整光 -5 条洁； 2支、连管内清洁、流水通畅，无明显第8.5.2渗水现象；-6 条 3井框、井箅吻合 (mm)≤10 一 4井口与路面高差 (mm)-5 ，0般 允 项 5许雨水口位置与道路边线平行 (mm)≤10 目 偏 长、宽：差 +20，0 6井内尺寸 (mm) 深： 0，-20 7井内支、连管管口底高度 (mm)0，-20 平均合格率 (%) 主控项目全部符合要求 , 一般项目满足规范要求 , 本检 施工 验符合要求。 单位 检查 意见质检员： 市政质检· 3·33 第页，共页 分包单位/ 谢舜瑞施工工长林兴信 分项工程名称雨水口及支、连管 雨水口， 4个； U-PVC 200排水管主要工程数量 26m 监理单位施工单位检查记录 验收记录 符合要求 符合要求 符合要求 符合要求 不合格点的实测应测合格合格 偏差值或实测值点数点数率(%) 符合要求 符合要求 44100 44100 44100 44100 44100 100 监理 单位 验收 结论监理工程师： 年月日年月日
中国石化武汉分公司年80万吨乙烯工程雨水提升泵站工程施工方案 （含模板、脚手架专项方案） 编制： 审核： 批准： 湖北省工建集团天华建筑工程公司 二〇一一年九月十二日
雨水提升泵站工程施工方案 目录 第一章施工方案的编制依据 (1) 1.1编制依据 (1) 第二章工程概况 (2) 2.1工程概况 (2) 2.2结构概况 (2) 第三章结构施工方案 (5) 3.1方案选择原则和步骤 (5) 3.2整体施工的准备及要求 (5) 3.3基础底板施工方案 (6) 3.4池壁及相应墙柱施工方法 (10) 3.5池顶板施工方法 (11) 3.6各分项工程的注意事项及质量保证措施 (11) 3.7 安全相关措施及注意事项 (16) 第四章专项施工方案 (17) 4.1模板专项施工方案 (17) 4.2超高模板脚手架支撑专项方案 (23)
雨水提升泵站工程施工方案 第一章施工方案的编制依据 1.1编制依据 1.《建设工程文件归档整理规范》GB/T50328-2001 2.《工程测量规范》(GB50026—93) 3.《建筑工程施工质量验收统一标准》(GB50300-2001) 4.《混凝土结构工程施工及验收规范》(GB50204-2002) 5.《建筑地基基础施工质量验收规范》(GBJ50202-2002) 6.《钢筋焊接及验收规程》(GBJ18-2003) 7.《混凝土外加剂应用技术规范》(GB50119—2003) 8.《粉煤灰混凝土应用技术规范》(GBJ146—90) 9.《建设工程施工现场供用电安全规范》(GB50194—93) 10.《建筑工程冬季施工规程》(JGJ104—97) 11.《混凝土泵送施工技术规程》(JGJ33—2001) 12.《建筑机械使用安全技术规程》(JGJ33-2001) 13.《建筑基坑支护技术规程》（JGJ120-99） 14.《建筑地基处理技术规范》(JGJ79-91) 15.《中国石油化工股份有限公司武汉分公司80 万吨/年乙烯工程公用 工程全厂给排水管网及雨水提升泵站结构施工图纸》 16.相关的雨水提升泵站设计图纸
