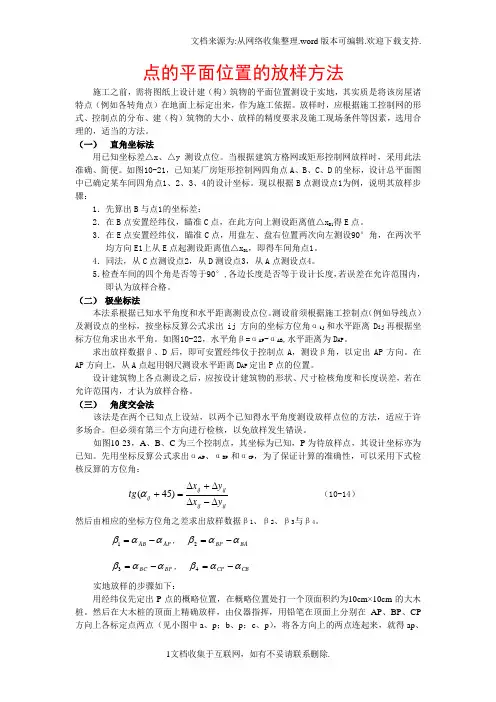

点的平面位置的放样方法施工之前，需将图纸上设计建（构）筑物的平面位置测设于实地，其实质是将该房屋诸特点（例如各转角点）在地面上标定出来，作为施工依据。
放样时，应根据施工控制网的形式、控制点的分布、建（构）筑物的大小、放样的精度要求及施工现场条件等因素，选用合理的，适当的方法。
（一） 直角坐标法用已知坐标差△x 、△y 测设点位。
当根据建筑方格网或矩形控制网放样时，采用此法准确、简便。
如图10-21，已知某厂房矩形控制网四角点A 、B 、C 、D 的坐标，设计总平面图中已确定某车间四角点1、2、3、4的设计坐标。
现以根据B 点测设点1为例，说明其放样步骤：1．先算出B 与点1的坐标差：2．在B 点安置经纬仪，瞄准C 点，在此方向上测设距离值△x B1得E 点。
3．在E 点安置经纬仪，瞄准C 点，用盘左、盘右位置两次向左测设90°角，在两次平均方向E1上从E 点起测设距离值△x B1，即得车间角点1。
4．同法，从C 点测设点2，从D 测设点3，从A 点测设点4。
5．检查车间的四个角是否等于90°,各边长度是否等于设计长度，若误差在允许范围内，即认为放样合格。
（二） 极坐标法本法系根据已知水平角度和水平距离测设点位。
测设前须根据施工控制点（例如导线点）及测设点的坐标，按坐标反算公式求出ij 方向的坐标方位角αij 和水平距离D ij 再根据坐标方位角求出水平角。
如图10-22，水平角β=αAP -αAB ,水平距离为D AP 。
求出放样数据β、D 后，即可安置经纬仪于控制点A ，测设β角，以定出AP 方向。
在AP 方向上，从A 点起用钢尺测设水平距离D AP 定出P 点的位置。
设计建筑物上各点测设之后，应按设计建筑物的形状、尺寸检核角度和长度误差，若在允许范围内，才认为放样合格。
（三） 角度交会法该法是在两个已知点上设站，以两个已知得水平角度测设放样点位的方法，适应于许多场合。
但必须有第三个方向进行检核，以免放样发生错误。
工程测量理论计算习题库（含参考答案）一、单选题（共60题，每题1分，共60分）1、大坝变形测量中、视准线法可以用来测定坝体的( )。
A、水平位移B、垂直位移C、主体倾斜D、挠度正确答案：A2、已知某图幅的编号为H49 G 041095、则该地形图的比例尺为( )。
A、1:5000B、1:1万C、1:25万D、1:100万正确答案：B3、在水准测量中、若后视点A的读数大、前视点B的读数小、则有( )。
A、A点比B点低B、A点比B点高C、A点与B点可能同高D、A,B点的高低取决于仪器高度正确答案：A4、我国目前采用的高程系统是( )。
A、1956年黄海高程系B、大沽高程系C、1985国家高程基准D、2000国家高程基准正确答案：C5、甲水准仪管水准器分划值为20″、乙水准仪管水准器分划值为30″、则两台仪器的整平精度( )。
A、无法确定B、甲高于乙C、甲乙相等D、乙高于甲正确答案：B6、在进行高程控制测量时、对于地势比较平坦地区、一般采用( )。
A、水准测量B、GPS测高C、视距测量D、三角高程测量正确答案：A7、水平角测量通常采用测回法进行、取符合要求的上下半测回平均值作为最终角度测量值、这一操作可以消除的误差是( )。
A、整平误差B、对中误差C、视准误差D、读数误差正确答案：C8、建筑施工测量中、基坑抄平工作的目的是( )A、对基坑回弹进行监测B、基坑中轴线测设C、放样基坑开挖边线D、控制基槽开挖深度正确答案：D9、根据全站仪坐标测量的原理、在测站点瞄准后视点后、方向值应设置为( )。
A、90°B、0C、测站点至后视点的方位角D、后视点至测站点的方位角正确答案：C10、目前我国数据采集主要有GPS法、大地测量仪器法、数字化仪法和( )。
A、航测法B、全站仪法C、遥感法D、平板制图法正确答案：A11、某导线全长620m、算得fx=0.123m、fy=-0.162m、导线全长相对闭合差=K( )。
测量放线工中级-练习四(总分100,考试时间120分钟)1. 误差是指与事实不符、与观测量毫无关系的特殊事件，其产生的原因是责任心不强、操作失误和疏忽大意。
A. 正确B. 错误2. 某点沿铅垂线方向到任意水准面的距离，通常称它为绝对高程。
A. 正确B. 错误3. 根据电子经纬仪的构造，竖盘带有自动补偿装置，如果竖轴稍有倾斜，仪器可自行纠正。
A. 正确B. 错误4. 在三面投影图中应遵循“三等关系”，即：长对正、高平齐、宽相等。
A. 正确B. 错误5. 中心投影能够准确反映被投影物体的真实形状和大小。
A. 正确B. 错误6. 中心投影所得到的投影图通称透视图。
A. 正确B. 错误7. 在正投影的情况下，被投影的直线或平面与投影面之间无论处于何种状态，其投影的长度、形状及大小都不会发生改变。
A. 正确B. 错误8. 水准仪i角误差可以采用前后视距相等的观测方法加以抵消。
A. 正确B. 错误9. 已知A、B两点的高差为+0.853m，现将水准仪安置在近A尺处读得近尺读数为2.123m、远尺读数为1.301m，则在进行校正时，水准管校正端应该抬高，即校正螺丝上松下紧。
A. 正确B. 错误10. 全圆观测法可用于任何测角情况。
A. 正确B. 错误11. 在四等水准测量的某一测站上，后视尺常数4787黑面读数为1895，红面读数为6687，则根据限差要求，读数是合格的。
A. 正确B. 错误12. 在四等水准测量的某一测站上，计算所得出的黑面高差为+0833，红面高差为+0932，则平均高差应是0932.5。
A. 正确B. 错误13. 对于四等水准测量中视距累积差不大于10m的限差，可以采取各站前后视距调控即正负兼有的方法来解决。
A. 正确B. 错误14. 测量工作的实质就是确定地面点的平面位置和高低位置。
A. 正确B. 错误15. 确定地面点位置的基本要素是水平距离、水平角和高差。
A. 正确B. 错误16. 若地面上两点之间的高差hAB为负，则可以断定A点比B点低。
