气象传真图9详解

气象导航与传真图分析第一章天气预报§1. 天气预报的基本原理❖天气预报(Weather Forecast)：包括天气形势预报和气象要素预报两种，天气形势预报是指对高压、低压、槽脊、锋面等天气系统未来的移动、强度变化及生消变化的预报。

❖天气预报的基本方法：天气学方法、动力学方法和统计学方法。

❖天气形势(Synoptic Situation)：大范围环流型与不同类别天气系统分布的概貌（高压、低压、锋、热带气旋的位置、强度、移动等）。

❖天气系统：显示大气中天气变化及其分布的独立系统。

如冷高压、锋面气旋、副热带高压和台风等系统。

❖天气形势与天气：天气演变是在一定的天气形势下发生和发展的，天气形势能显示未来一定时间内的天气变化趋势。

因此，天气形势预报是天气预报的基础。

❖天气的变化与天气系统及其空间分布密切相关，不同的天气系统伴随不同的天气。

所以说，天气系统是天气现象的制造者，同时又是天气现象的传播者。

正确认识和使用天气预报❖天气预报只能有相对的准确性，而没有绝对的准确性。

正确认识天气预报才能正确使用天气预报，正确使用天气预报才能趋利避害，确保生产安全。

人们对天气变化进行了严密的监视，利用各种仪器在全球范围内进行定时观测，并从大量的资料中不断发现和总结出了天气变化的许多规律性。

天气变化存在客观规律性，我们掌握了这些客观规律，就可作出准确的天气预报。

然而天气变化过程是极其复杂的，相互作用的过程不计其数，至今最庞大的天气模式比起现实大气的无涯无尽来，还是极为初浅的。

辐射和云之间的相互作用、水汽相变的复杂过程、下垫面不均匀的物理特性，都没有很好地考虑，这就足以使天气预报不能达到绝对准确。

船舶天气预报的着眼点❖了解预报海域的海况、气候条件和环流特点。

掌握该海域海流性质、流向流速和分布特点；熟悉该海域气候和季节环流特点。

如风浪、浓雾以及对船舶有较大影响的天气系统的时空分布等。

❖确定预报海域的影响系统。

根据经验，大致确定未来影响本海域的天气系统。

气象传真图解读
气象传真图是一种气象图表，它由专业气象机构发布，多用于预报当地气象状况。

它的信息结构一般由地球上的温度、降水量、风速等组成，其中的温度是气象传真图的主要内容。

气象传真图把地球上的温度分为高温、中温和低温三个范围，并使用不同的色彩来表示不同温度的区域：高温地区用红色表示，中温地区用橙色表示，低温地区用紫色表示。

同时，传真图上还有预报雨量、风力、气压等信息，也会标注在图上，以便观察者更好地参考。

气象传真图的信息量很大，要想准确地解读它，就需要一定的气象预报知识。

首先，要分析图上的中心黑线，这是温度（等压线，每两级代表100帕）的分布，围绕着这根线，有高于和低于正常温度的区域，这就指示出空气温度变化的趋势。

其次，还要观察图上的各种图形，它们表示风向、风力、气压和降水量等信息，可以分析出当地气象状态，如气压高低是不是较正常情况有明显变化，是否存在不断变化的风向等等。

由于气象传真图能够清楚地反映出当地的气象状况，所以它在气象预报中发挥着重要的作用。

传真图的准确性可以得到进一步的提高，例如，可以借助雷达资料来分析图上的天气状况和变化趋势，以便制定准确的预报。

总之，气象传真图是一个极其重要的气象图表，它能够帮助人们更准确地分析当前气象状况，从而获得更准确的天气预报。

尽管气象传真图有一定的复杂性，但是只要理解它的信息结构，通过分析其中
的温度、风力等信息，就可以获得有用的气象信息，以便提前做准备，并避免受到不必要的冷暖冲击。

教你判读气象传真图气象传真图（Weather Chart）－01天气图是在一张特制的底图上填有各地同一时刻的气象观测记录，能够反映一定区域内的天气情况的图。

它是用来观察、监视和研究天气系统发生、发展演变和移动等情况的重要工具。

气象台或气象站经常绘制的天气图有地面天气图、高空天气图及各种辅助图。

船舶利用气象传真机,可接收到各种天气图。

根据中华人民共和国港务监督局制定的《气象传真天气图分析》海船船员适任评估大纲的要求和船上实际工作需要,本篇主要介绍地面天气图、高空天气图及各种辅助图的基础知识。

目前气象传真广播的覆盖范围几乎遍及全世界海洋。

世界上许多国家通过传真广播，发布气象报告和天气预报，发送各种天气图、气候图和海况图，为船舶提供气象服务。

船上装有气象传真接收机就可以方便而可靠地获得航行海区有关国家发布的气象、海况等传真资料，可以了解更多、更大范围的天气演变过程，掌握航行海区已经发生和将要发生的海洋气象情况，这对保证船舶航行安全、合理选择航线等，都有重要的意义。

一、世界气象传真广播台概况气象传真台在欧洲、北美、太平洋地区分布较多,在印度洋、南半球分布较少,发送距离一般3000公里，如图1.1所示。

图1.1 世界主要气象传真广播台图1.1中数字代号说明：1．北京（中国），2．东京（日本），3．桑莱呷（菲律宾），4．关岛（美国），5．珍珠港、火奴鲁鲁（美国），6．旧金山（美国），7．埃德蒙顿（加拿大），8．弗罗比欧（加拿大），9．哈利法克斯（加拿大），10．布伦特伍德（美国），11．诺福克（美国），12．布拉克内尔（英国），13．巴黎（法国），14．奥芬巴赫（德国），15．奥斯陆（挪威），16．诺尔彻干（瑞典），17．罗马（意大利），18．罗塔（西班牙），19．布拉格（捷克斯洛伐克），20．莫斯科（俄罗斯），21．安卡拉（土耳其），22．埃皮斯科比（塞浦路斯），23．开罗（埃及），24．内罗毕（肯尼亚），25．达喀尔（塞内加尔），26．比勒陀利亚（南非），27．新德里（印度），28．塔什干（乌兹别克斯坦），29．新西伯利亚（俄罗斯），30．伯力（俄罗斯），31．曼谷（泰国），32．达尔文（澳大利亚），33．堪培拉（澳大利亚），34．里约热内卢（巴西），35．布宜诺斯艾利斯（阿根廷）船舶可以根据需要，利用气象传真接收机在规定的时间接收所需要的图和资料。

第二十章气象报告和气象传真图的识读与应用第一节海上天气报告和警报一、海岸电台的播报范围海岸无线电台：例如，我国大陆的大连、上海、广州台，香港台，台湾的基隆、花莲和高雄台等，每天定时用中、英文明码电报向国内外商船转发海上天气报告和警报。

大连台负责播报的海域：渤海、渤海海峡、黄海北部、黄海中部。

上海台负责播报的海域：渤海、渤海海峡、黄海北部、黄海中部、黄海南部、东海北部、东海南部、台湾省北部、台湾海峡、济州、长崎、鹿儿岛、琉球、台湾省东部。

广州台负责播报的海域：台湾海峡、广东东部、广东西部、北部湾、巴士、东沙、西沙、海南岛西南部、华列拉、头顿、中沙、南沙、曾母暗沙。

香港台的预报区域：香港、广东、东沙群岛、台湾海峡、台湾省北部、台湾省东部、琉球群岛、舟山、西沙群岛、巴士海峡、巴林塘海峡、黄岩岛、民都洛、南沙群岛、华烈拉、岘港、北部湾。

基隆、花莲、高雄的预报范围为台湾省近海。

日本东京气象厅JMC天气报告的范围，范围A为一般警报，范围B为紧急警报。

二、天气报告的内容和阅读注意事项1、天气报告的内容各岸台均按统一规定的格式和内容编发报文，完整的报文由10部分组成，通常船舶只抄收前面第一到第三部分内容：第一部分――警报（如大风、风暴、热带气旋、浓雾警报等）；第二部分――天气形势摘要（高压、低压、锋、热带气旋等天气系统的位置、强度、移向、移速等）；第三部分――海区天气预报（天空状况、天气现象、风力、风向、浪级等）。

四、天气报告的应用阅读天气报告后应明确的两个问题：1）目前船舶所在海域处于何天气系统及该系统的何部位操纵。

目前天气状况是该系统操纵下的一般天气依旧包括地点性专门天气；该系统是新生的依旧趋于加强或减弱，依旧稳定少变等。

2）以后的天气形势和天气状况。

在以后24h内，推算船位附近海域将处于何系统及该系统的何部位操纵，在该系统操纵下将出现什么样天气。

第二节气象传真图概述一、世界气象传真广播台概况各气象传真广播台使用的呼号、频率、广播时刻和节目内容等在每年印发的《无线电信号表》第三卷（《Admiralty List of Radio Signals》Vol.3）查到。

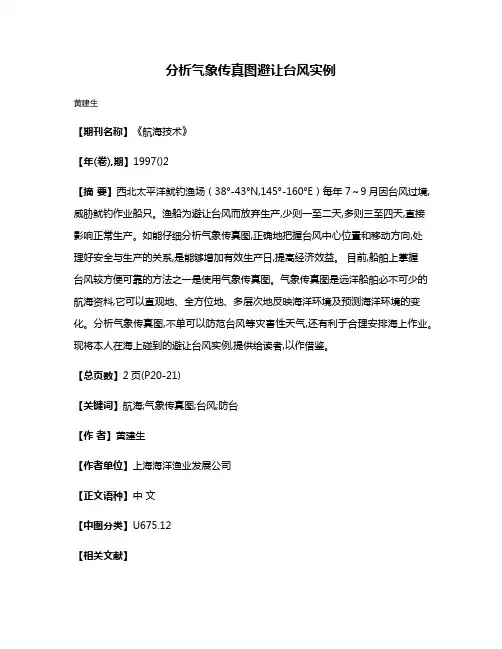

分析气象传真图避让台风实例黄建生【期刊名称】《航海技术》【年(卷),期】1997()2【摘要】西北太平洋鱿钓渔场（38°-43°N,145°-160°E）每年7～9月因台风过境,威胁鱿钓作业船只。

渔船为避让台风而放弃生产,少则一至二天,多则三至四天,直接影响正常生产。

如能仔细分析气象传真图,正确地把握台风中心位置和移动方向,处理好安全与生产的关系,是能够增加有效生产日,提高经济效益。

目前,船舶上掌握台风较方便可靠的方法之一是使用气象传真图。

气象传真图是远洋船舶必不可少的航海资料,它可以直观地、全方位地、多层次地反映海洋环境及预测海洋环境的变化。

分析气象传真图,不单可以防范台风等灾害性天气,还有利于合理安排海上作业。

现将本人在海上碰到的避让台风实例,提供给读者,以作借鉴。

【总页数】2页(P20-21)【关键词】航海;气象传真图;台风;防台【作者】黄建生【作者单位】上海海洋渔业发展公司【正文语种】中文【中图分类】U675.12【相关文献】1."船长气象传真图分析评估"修改方案 [J], 吴金龙;刘大刚2.太原市主要地震断裂带及建筑避让发震断裂的分析\r——根据晋源区党校工程实例分析建筑避让发震断裂的距离 [J], 李王坤3.沿海船长气象传真图评估现状分析与应对策略 [J], 汪中位;李征;陈志泉;陈东水4.科学利用气象传真图分析判断台风路径 [J], 蒋六甲;范洪涛;郭心顺5.气象预报图在船舶避抗台风等灾害性天气中的应用——H.R轮成功绕避0122号(Podul)强台风纪实 [J], 顾明章;齐桂英因版权原因，仅展示原文概要，查看原文内容请购买。

气象传真操作指南一、面板介绍（一）LED指示：Tune:当实际接收的频率和编程频率不一致时,三个LED指示灯向上或向下移动，相同时只有中间一个LED亮。

S-Level:当接收信号电平太低时亮。

Speed:当设置的扫描速度不适当时灯亮。

Audio:报警时灯亮。

SAR MSG：当收到NAVTEX的搜救信息时灯亮。

Paper out:当打印纸用完时灯亮。

Timer:当进入定时工作状态的灯亮。

Print:当打印图像的灯亮。

二、按键功能：机子的电源开关。

：图像同步补偿旋纽。

：监视器的音量调节旋钮。

：改变显示亮度背景和LED亮度的按钮。

：调节显示窗字符显示的对比度。

：送打印纸键。

：用以调整图像相位。

：用以选择SPD和IOC的值。

：用以选择广播台站频道。

：用以输入数据和使功能有效。

：功能键，按键后机子进入MODE工作模式。

：功能键，按一次时，机子进入Recall工作模式；按二次，机子进入Program工作模式。

：用以向上或向下翻转数据和信息。

：用以移动游标。

三、工作模式介绍：1.MODE工作模式：这种工作模式主要是用来控制打印机的工作。

按一次键，进入MODE 模式，配合使用键，可以有五种选择，如下所示：Manual START ?orManual STOP ?TIMER ON ?SLEEP ON ?MODE; Escape ?选择某一种显示，按下 键，就选择了一种功能。

例：显示 按键 功能+ : 打印机开始打印+ : 打印机停止打印+ : 由编程设置的定时打印开始有效。

+ : 可以设置定时停止打印并使之有效。

+ : 退出Mode 工作模式。

2．Call 工作模式：按一次键，进入Recall 工作模式，这种工作模式主要是用来查询存储信息的内容。

配合、 键，可以有五种显示，选择某一种显示后按 键就可以查询。

（见图A ）Manual start ? Manual stop ? Timer on ? Sleep on ?Mode;escape ?TIME XX:XXRecall NAVTEX ?Recall Schedule?Recall CH FREQ ?(图A)例如：显示 按键 功能+ : 调出已编程的接收MAVTEX 的设置。

怎样判读气象传真图气象传真图（Weather Chart）－01天气图是在一张特制的底图上填有各地同一时刻的气象观测记录，能够反映一定区域内的天气情况的图。

它是用来观察、监视和研究天气系统发生、发展演变和移动等情况的重要工具。

气象台或气象站经常绘制的天气图有地面天气图、高空天气图及各种辅助图。

船舶利用气象传真机,可接收到各种天气图。

根据中华人民共和国港务监督局制定的《气象传真天气图分析》海船船员适任评估大纲的要求和船上实际工作需要,本篇主要介绍地面天气图、高空天气图及各种辅助图的基础知识。

目前气象传真广播的覆盖范围几乎遍及全世界海洋。

世界上许多国家通过传真广播，发布气象报告和天气预报，发送各种天气图、气候图和海况图，为船舶提供气象服务。

船上装有气象传真接收机就可以方便而可靠地获得航行海区有关国家发布的气象、海况等传真资料，可以了解更多、更大范围的天气演变过程，掌握航行海区已经发生和将要发生的海洋气象情况，这对保证船舶航行安全、合理选择航线等，都有重要的意义。

一、世界气象传真广播台概况气象传真台在欧洲、北美、太平洋地区分布较多,在印度洋、南半球分布较少,发送距离一般3000公里，如图1.1所示。

图1.1 世界主要气象传真广播台图1.1中数字代号说明：1．北京（中国），2．东京（日本），3．桑莱呷（菲律宾），4．关岛（美国），5．珍珠港、火奴鲁鲁（美国），6．旧金山（美国），7．埃德蒙顿（加拿大），8．弗罗比欧（加拿大），9．哈利法克斯（加拿大），10．布伦特伍德（美国），11．诺福克（美国），12．布拉克内尔（英国），13．巴黎（法国），14．奥芬巴赫（德国），15．奥斯陆（挪威），16．诺尔彻干（瑞典），17．罗马（意大利），18．罗塔（西班牙），19．布拉格（捷克斯洛伐克），20．莫斯科（俄罗斯），21．安卡拉（土耳其），22．埃皮斯科比（塞浦路斯），23．开罗（埃及），24．内罗毕（肯尼亚），25．达喀尔（塞内加尔），26．比勒陀利亚（南非），27．新德里（印度），28．塔什干（乌兹别克斯坦），29．新西伯利亚（俄罗斯），30．伯力（俄罗斯），31．曼谷（泰国），32．达尔文（澳大利亚），33．堪培拉（澳大利亚），34．里约热内卢（巴西），35．布宜诺斯艾利斯（阿根廷）船舶可以根据需要，利用气象传真接收机在规定的时间接收所需要的图和资料。

手把手教你判读气象传真图气象传真图（Weather Chart）－01天气图是在一张特制的底图上填有各地同一时刻的气象观测记录，能够反映一定区域内的天气情况的图。

它是用来观察、监视和研究天气系统发生、发展演变和移动等情况的重要工具。

气象台或气象站经常绘制的天气图有地面天气图、高空天气图及各种辅助图。

船舶利用气象传真机,可接收到各种天气图。

根据中华人民共和国港务监督局制定的《气象传真天气图分析》海船船员适任评估大纲的要求和船上实际工作需要,本篇主要介绍地面天气图、高空天气图及各种辅助图的基础知识。

目前气象传真广播的覆盖范围几乎遍及全世界海洋。

世界上许多国家通过传真广播，发布气象报告和天气预报，发送各种天气图、气候图和海况图，为船舶提供气象服务。

船上装有气象传真接收机就可以方便而可靠地获得航行海区有关国家发布的气象、海况等传真资料，可以了解更多、更大范围的天气演变过程，掌握航行海区已经发生和将要发生的海洋气象情况，这对保证船舶航行安全、合理选择航线等，都有重要的意义。

一、世界气象传真广播台概况气象传真台在欧洲、北美、太平洋地区分布较多,在印度洋、南半球分布较少,发送距离一般3000公里，如图1.1所示。

图1.1中数字代号说明：1．北京（中国），2．东京（日本），3．桑莱呷（菲律宾），4．关岛（美国），5．珍珠港、火奴鲁鲁（美国），6．旧金山（美国），7．埃德蒙顿（加拿大）， 8．弗罗比欧（加拿大），9．哈利法克斯（加拿大），10．布伦特伍德（美国）， 11．诺福克（美国），12．布拉克内尔（英国），13．巴黎（法国），14．奥芬巴赫（德国），15．奥斯陆（挪威），16．诺尔彻干（瑞典），17．罗马（意大利），18．罗塔（西班牙），19．布拉格（捷克斯洛伐克）， 20．莫斯科（俄罗斯），21．安卡拉（土耳其），22．埃皮斯科比（塞浦路斯）， 23．开罗（埃及），24．内罗毕（肯尼亚），25．达喀尔（塞内加尔），26．比勒陀利亚（南非），27．新德里（印度），28．塔什干（乌兹别克斯坦），29．新西伯利亚（俄罗斯），30．伯力（俄罗斯），31．曼谷（泰国），32．达尔文（澳大利亚），33．堪培拉（澳大利亚），34．里约热内卢（巴西）， 35．布宜诺斯艾利斯（阿根廷）船舶可以根据需要，利用气象传真接收机在规定的时间接收所需要的图和资料。
