古野FAX 408 气象传真机操作说明书

气象传真机的操作规程TYPE：JRC/JAX-9A一．接收频率的设定。

For example, a frequency of 7305 kHz of the JMH can be set as follows: 例如, JMH 台的7305 kHz 的频率可以按下列方法设定:1. Press POWER switch on the rear.将传真机背面上的POWER 开关打到ON 的位置。

2. Press CLR button..按CLR 按钮。

3. Press 7 3 0 5 0 key.按数字键7 3 0 5 0 。

二．接收频率的登记。

(1) Registering reception frequencies for automatic frequency selection (Ex. 1)This example registers JMH frequencies to channel group 00.为自动频率选择而登记接收频率（例1）。

该例将JMH 的频率登记到00 组。

1. Press POWER switch on the rear.将传真机背面上的 POWER 开关打到ON 的位置。

2. Press CLR button.按CLR 按钮。

3. Press 0 - 9 numeric keys to enter a frequency of3622.5kHz.按数字键0 - 9 来输入频率 3622.5 kHz。

4. Press ENT button.按ENT 按钮。

5. Press 0 - 9 numeric keys to enter a frequency of7305.0kHz.按数字键0 - 9 来输入频率 7305.0 kHz.6. Press ENT button.按ENT 按钮。

7. Repeat the above steps 3 to 6 to register the remaining frequencies.重复上述 3 到 6 的步骤来登记剩下的频率。

很多新手对于传真机怎么使用还是很不了解，其实只要熟悉下方法，相信大家操作起来还是比较简单的，下面我就教大家传真机的使用方法，希望大家以后可以独立的通过传真机发一份传真。

先秀下我的传真机步骤/方法1.首先是把要传真的内容放入传真机，当然在这儿之前要先把盖子打开的2.一般传真机都会提示怎样放置文件，我们用的传真机是将文字面向下的（一般传真机都是这样的）3.根据提示将要传真的内容放好就可以了，要传的内容是向下的哦！4.然后就是拨号了，这里有两种方式，一般传真的时候号码没有单独记下来，可以先拨号5.然后按监听键，这样就相当于按了电话的免提键，传真机会有外音，或者如果不需要外音直接将话机提起就可以（其实也是可以先拨号再放要传文件的，但是要把握好速度，不要等电话接通了信号已经给了，内容还没放好，这样就糟咯，一般建议是先放传真内容哦！总之只要保证在电话接通前把文件放好就没问题了。

）6.有的传真机是自动的，拨通之后就会直接给传真信号，听到刺耳的“滴”的声音就是有信号了，一般这个信号是连续的，“滴--------”此时按下“传真/开始”按钮，传真就会自动传送了，就不用管咯！7.还有一种就是电话传真一起的，拨打的号码是有人先接听的，电话接听后告诉人家你要发传真，请她给你个传真信号就可以了，要注意也是要等到听到传真信号想起“滴--------”的声音，才可以按下“传真/开始”按钮开始传送另一种拨号方式就是直接提机拨号，也就是跟我们平时打电话一样，把听筒拿起来拨号，然后等传真信号8.拨通之后，听到“滴-----”的信号声，此时按下“传真/开始”按钮9.挂了听筒，传真就会自动传送了，就不用管咯！10.一般传真速度不是很快，耐心的等待一下11.等传真机将传真内容吐出来传真就发送完毕了，这样就OK了！~12.最后要把我们的传真机盖子盖好哦，以防进灰尘等其他东西，影响使用寿命许多朋友在传真机的实际使用过程中，面对传真机常见问题往往忽略或一筹莫展，下面就来看看传真机常见问题及解决方法。

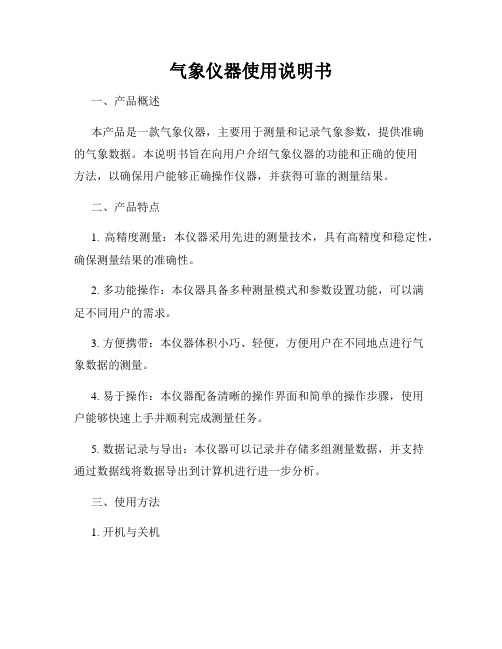

气象仪器使用说明书一、产品概述本产品是一款气象仪器，主要用于测量和记录气象参数，提供准确的气象数据。

本说明书旨在向用户介绍气象仪器的功能和正确的使用方法，以确保用户能够正确操作仪器，并获得可靠的测量结果。

二、产品特点1. 高精度测量：本仪器采用先进的测量技术，具有高精度和稳定性，确保测量结果的准确性。

2. 多功能操作：本仪器具备多种测量模式和参数设置功能，可以满足不同用户的需求。

3. 方便携带：本仪器体积小巧、轻便，方便用户在不同地点进行气象数据的测量。

4. 易于操作：本仪器配备清晰的操作界面和简单的操作步骤，使用户能够快速上手并顺利完成测量任务。

5. 数据记录与导出：本仪器可以记录并存储多组测量数据，并支持通过数据线将数据导出到计算机进行进一步分析。

三、使用方法1. 开机与关机按下电源按钮，仪器即可开机，显示屏亮起。

长按电源按钮，仪器即可关机。

注意：使用完毕后，请及时关闭仪器以节省电量。

2. 参数设置a. 进入设置菜单：在主界面长按设置按钮进入参数设置菜单。

b. 调整参数：根据需要，选择相应的参数进行调整。

通过上下方向键或旋钮进行选择与调整。

c. 保存设置：调整完成后，按下确认键保存设置。

3. 测量操作a. 选择测量模式：在主界面通过上下方向键或旋钮选择所需的测量模式。

b. 开始测量：按下开始/停止按钮开始测量操作。

仪器会自动测量并显示结果。

c. 结束测量：测量完成后，按下开始/停止按钮停止测量，并关闭仪器。

4. 数据记录与导出a. 数据记录：仪器会自动记录每次测量的数据，并显示在主界面上。

b. 数据导出：将仪器与计算机相连，通过数据线将测量数据导出到计算机。

在仪器主界面长按导出按钮，按照屏幕提示进行导出操作。

注意事项：1. 请在操作仪器之前，先仔细阅读本使用说明书，并按照说明书中的操作步骤进行操作。

2. 请使用本仪器配套的电源适配器进行供电，以确保仪器的正常运行。

3. 请勿将仪器暴露在高温、潮湿或易受振动的环境中，以免影响仪器的性能和寿命。

Fax guide（傳真指南）傳真功能可讓您掃描物件，並將掃描文件傳真給一位或多位收件人。

若要從印表機傳送傳真，您可以輸入傳真號碼、使用快捷鍵號碼，或使用通訊錄來完成此項作業。

請注意：若要在傳真號碼中置入一秒鐘的撥號暫停，請按下在 Fax to（傳真目的地：）方框中，撥號暫停會以逗點呈現。

如果需要先撥外線，請使用這項功能。

使用印表機控制面板傳送傳真1將原始文件載入自動送件器中（面朝上，短邊先進入自動送件器）或放在掃描器玻璃上（面朝下）。

請注意：請不要將明信片、相片、小東西、專用透明投影膠片、相紙或細薄材質（如雜誌剪報）載入自動送件器。

將這些物品放置在掃描器玻璃上。

2若要將文件載入「自動送件器」，請調整紙張導引夾。

3在主畫面上，觸控Fax（傳真）。

4利用觸控式螢幕或鍵台，輸入傳真號碼或快捷鍵。

若要新增收件人，請觸控Next Number（下一個號碼），然後輸入收件人的電話號碼或快捷鍵號號碼，或者搜尋通訊錄。

請注意：若要在傳真號碼中置入撥號暫停，請按下 Fax to（傳真目的地：）框中，撥號暫停會以逗點呈現。

如果需要先撥外線，請使用這項功能。

5觸控Fax It（將它傳真）。

使用傳真快捷鍵傳真快捷鍵就像電話或傳真機上的快捷鍵號碼。

您可以在建立永久傳真目的地時，指定快捷鍵號碼。

永久傳真目的地或快捷鍵號碼建立在「內嵌式 Web 伺服器」上 Settings（設定）下的 Manage Shortcuts（管理快捷鍵）鏈結中。

快捷鍵號碼 (1–99999) 可以包含單一收件人或多個收件人。

建立一組含有快捷鍵號碼的傳真快捷鍵，即可快速而輕易地將群組發送資訊傳真給整個群組。

1將原始文件載入自動送件器中（面朝上，短邊先進入自動送件器）或放在掃描器玻璃上（面朝下）。

請注意：請不要將明信片、相片、小東西、專用透明投影膠片、相紙或細薄材質（如雜誌剪報）放入自動送件器。

將這些物品放置在掃描器玻璃上。

2若要將文件載入「自動送件器」，請調整紙張導引夾。

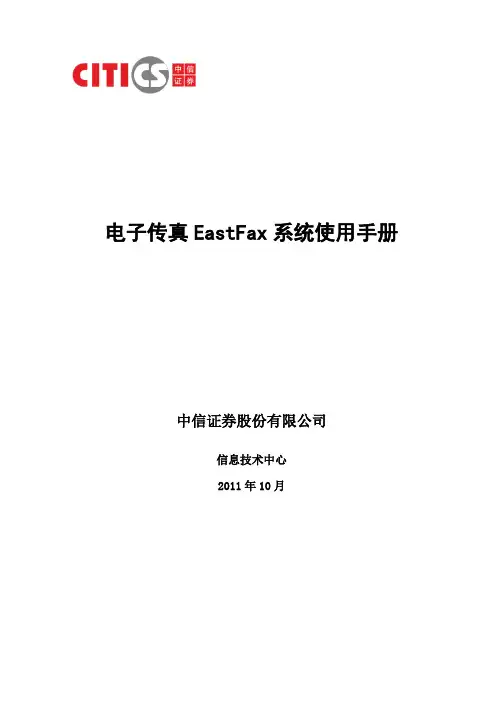

电子传真EastFax系统使用手册中信证券股份有限公司信息技术中心2011年10月目录前言 (2)一、客户端程序的安装 (2)二、客户端登录 (3)2.1 客户端登录 (3)三、传真收发 (4)3.1 发送传真 (4)3.1.1 在应用程序发送传真方式 (4)3.1.2 在客户端发送传真方式 (5)3.1.3 传真号码填写方式 (6)3.1.4“新建传真”窗口说明 (6)3.1.5 群发传真 (7)3.1.6 传真转发 (7)3.1.7 查看发送结果 (8)3.2 接收传真 (9)四、发送功能扩展 (10)4.1 传真页眉页脚 (10)4.2 传真封面 (13)4.2.1 调用封面模板 (13)4.2.2 编辑封面模板 (14)4.2.3 增加自定义的封面模板 (14)五、传真代处理选项 (15)六、获取历史传真 (15)七、客户端数据备份 (16)前言EastFax是传真服务软件，实现了每个员工在自己办公电脑上通过电子传真软件进行传真收发。

接收到的传真将通过传真服务器指定员工的邮箱中，所有可打印的文件均可通过传真服务器进行传真发送。

传真全面备份，可方便地分类管理、查询统计，异地远程传真收发、集团分支机构间的免费传真等，实现了传真的全程无纸化处理。

一、客户端程序的安装首先下载“EastFaxClient_Professional.exe”程序。

下载地址：\\fserver\Tool\EastFax电子传真\ EastFaxClient_Professional.exe下载完成后，双击运行。

●选择“安装传真系统的客户端”。

按照提示，下一步继续。

●输入用户信息：●选择客户端程序安装的路径(win7系统,须装入D盘)，按照提示，下一步继续：客户端程序安装完成。

二、客户端登录2.1 客户端登录客户端安装完毕，在桌面上生成快捷图标。

使用本机账户登录，界面如下：使用用域帐号登录计算机时，界面如下（选择活动目录登陆）：注意:当用域账号登录计算机时，请选择“活动目录登录”选项，只需在“传真服务器”处填写EastFax服务器的IP地址或计算机名，系统会自动识别登录所需的域账号信息，无需手动填写，直接点击“登录服务器”选项即可登录。

FURUNO FAX-408气象传真机操作说明
①开关机按POWER.②调整显示屏对比度按PRG,然后按7,通过▲▼选择后按E确定,按C返回. ③亮度调整按DIM.④接收信号的音量通过旋转VOLUME旋钮调整. ⑤本机已设置定时接收,接收完毕机器即进入休眠状态.此时若要手动接收气象传真图可按PRG,然后按E取消休眠状态,按CH选择接收频道后按RCD
接收,若无反应,再按RCD进行接收,要停止按RCD结束接收. ⑥通过调节SYNC旋钮及<和>来调整相位.
⑦设置定时接收:按PRG键然后按2进入,按4开始,选择定时程序编码数字后按E确认,输入接收频道号***(事先设定),选择星期几接收(选择*为每日接收),选定后按E确认,再选择开始和结束时间(例如
0238-0302),按E确认.⑧确认定时接收:定时接收设置完后要进行确认,按PRG后选择按2进入,再按2, 选择定时程序编码数字后按>,最后按E确认. ⑨设
置休眠时间:按PRG后按3进入,按2开始设置,输入四位数时间,例如0032(此时间为定时开始接收时间后32分钟即进入休眠状态),按E确认.
辽油123。

气象传真操作指南一、面板介绍（一）LED指示：Tune:当实际接收的频率和编程频率不一致时,三个LED指示灯向上或向下移动，相同时只有中间一个LED亮。

S-Level:当接收信号电平太低时亮。

Speed:当设置的扫描速度不适当时灯亮。

Audio:报警时灯亮。

SAR MSG：当收到NAVTEX的搜救信息时灯亮。

Paper out:当打印纸用完时灯亮。

Timer:当进入定时工作状态的灯亮。

Print:当打印图像的灯亮。

二、按键功能：机子的电源开关。

：图像同步补偿旋纽。

：监视器的音量调节旋钮。

：改变显示亮度背景和LED亮度的按钮。

：调节显示窗字符显示的对比度。

：送打印纸键。

：用以调整图像相位。

：用以选择SPD和IOC的值。

：用以选择广播台站频道。

：用以输入数据和使功能有效。

：功能键，按键后机子进入MODE工作模式。

：功能键，按一次时，机子进入Recall工作模式；按二次，机子进入Program工作模式。

：用以向上或向下翻转数据和信息。

：用以移动游标。

三、工作模式介绍：1.MODE工作模式：这种工作模式主要是用来控制打印机的工作。

按一次键，进入MODE 模式，配合使用键，可以有五种选择，如下所示：Manual START ?orManual STOP ?TIMER ON ?SLEEP ON ?MODE; Escape ?选择某一种显示，按下 键，就选择了一种功能。

例：显示 按键 功能+ : 打印机开始打印+ : 打印机停止打印+ : 由编程设置的定时打印开始有效。

+ : 可以设置定时停止打印并使之有效。

+ : 退出Mode 工作模式。

2．Call 工作模式：按一次键，进入Recall 工作模式，这种工作模式主要是用来查询存储信息的内容。

配合、 键，可以有五种显示，选择某一种显示后按 键就可以查询。

（见图A ）Manual start ? Manual stop ? Timer on ? Sleep on ?Mode;escape ?TIME XX:XXRecall NAVTEX ?Recall Schedule?Recall CH FREQ ?(图A)例如：显示 按键 功能+ : 调出已编程的接收MAVTEX 的设置。

气象传真接收机操作规程（FURUNO FAX-408）1．设置气象传真发播台频道进行自动接收世界各国气象传真发播台频道可在操作说明书的“FACSIMILE STA TION TABLES”中查阅。

频道有3位数字组成，其中第1, 2位数字为发播台频道号（如C00为日本东京台），第三位数为发播台频率号，当第3位数选择“*”号时，表示选择发播台所有频率。

在每次修改完发播台频率后，应及时更新表中的内容。

（1）按【CH】键调出频道显示模式。

（2）按【∧】【∨】键选择3位数的气象传真发播台频道；或（3）按【CH】，再用数字键直接输入3位数的接收频道。

当第3位数选择“*”号时，表示选择发播台所有频率进行扫描接收。

如选择日本东京台“C00*”频道表示选择日本东京台所有频率进行扫描接收。

（4）当日本东京台的任一频率开始发播气象图时，接收机即自动启动并打印。

2．设置气象传真发播台频道进行手动接收（1）—（3）同上。

（4）按【RCD】启动接收，此时显示“MANUAL START SERCHING FRAME”且【RCD】黄灯闪，如果还没开始记录再按一次【RCD】，【RCD】灯不闪而是直亮。

（5）按【RCD】停止记录且【RCD】灯灭。

3．设置定时接收时间（1）按【PRG】键显示设置模式（Setting mode）。

（2）按【2】键调出定时接收设置模式。

（3）按【4】键选择“STR”，并调出“存储定时接收”设置。

（4）用【▲/▼】键选择定时编程号，如R1（有16个定时编程号选择，按顺序分别为R0-R9，RA-RF），然后按【E】键确认，并调出定时接收的发播台“频道选择”设置。

（5）输入定时接收的发播台3位数频道号，然后按【E】键确认。

（6）用【▲/▼】键选择定时接收日期（其中“*”表示每天定时接收），然后按【E】键确认。

（7）输入定时接收的起始和停止时间（两个编程号的定时间隔必须至少1min）。

（8）按【E】键确认，按【C】键退出定时编程。

机使用方法机使用方法准备工作在使用机之前，需要进行一些准备工作。

确保机与电源连接，电源线插入并打开电源。

将机与方式线连接，确保方式线插入机的LINE接口，并将另一端插入方式插座。

接下来，检查机上的墨盒和纸张，确保有足够的墨盒和纸张供使用。

发送要发送，按照以下步骤操作：1. 将要的文件放入机的送纸器中。

确保文件按照正确的方向放置，以防止文件倒置或错位。

2. 打开机上的菜单或功能选择按钮，并选择“发送”选项。

3. 输入接收方的号码。

确保输入正确的号码，以确保顺利发送。

4. 选择发送方式。

一般有“标准发送”和“延迟发送”两种方式可选。

标准发送即立即发送，而延迟发送则可指定一个时间来发送。

5. 确定发送设置。

根据需要，选择发送覆盖页、发送报告等选项。

6. “发送”按钮开始发送。

机会开始拨号并传送文件，进程完成后会打印一份发送报告。

接收机具有自动接收功能，当有发送至机时，它会自动接收并打印文件。

以下是接收的步骤：1. 确保机处于打开和连接状态，并确保纸张和墨盒充足。

2. 当机开始接收时，它会发出哔声并显示接收进程。

在这个过程中，不要打断机的操作。

3. 当接收完成后，机会自动打印文件。

你可以选择保留打印的文件，或者将其保存至电脑或其他存储设备中。

质量和问题解决在使用机过程中，可能会遇到一些质量问题，例如文件模糊、无法传输等。

以下是一些常见的问题及解决方法：1. 文件模糊或不清晰：检查墨盒是否需要更换，调整机的打印质量设置，确保纸张质量良好。

2. 文件无法传输：检查号码是否输入正确，确保方式线连接良好，检查机的设置是否正确。

3. 文件丢失：检查机的纸张和墨盒，确保它们充足并正常。

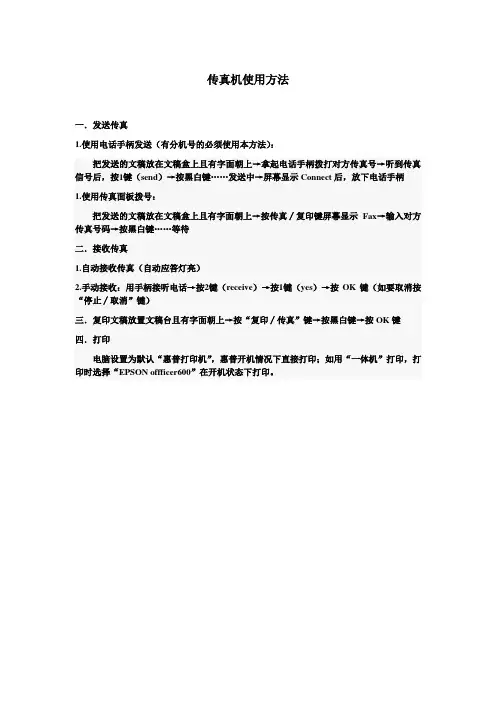

传真机使用方法
一．发送传真
1.使用电话手柄发送（有分机号的必须使用本方法）：
把发送的文稿放在文稿盒上且有字面朝上→拿起电话手柄拨打对方传真号→听到传真信号后，按1键（send）→按黑白键……发送中→屏幕显示Connect后，放下电话手柄
1.使用传真面板拨号：
把发送的文稿放在文稿盒上且有字面朝上→按传真∕复印键屏幕显示Fax→输入对方传真号码→按黑白键……等待
二．接收传真
1.自动接收传真（自动应答灯亮）
2.手动接收：用手柄接听电话→按2键（receive）→按1键（yes）→按OK键（如要取消按“停止∕取消”键）
三．复印文稿放置文稿台且有字面朝上→按“复印∕传真”键→按黑白键→按OK键
四．打印
电脑设置为默认“惠普打印机”，惠普开机情况下直接打印；如用“一体机”打印，打印时选择“EPSON offficer600”在开机状态下打印。

FURUNO 使用说明书传真接收机型号：FAX-408FURUON ELECTRIC CO.，LTD目录前言设备清单系统配制1.操作1.1控制描述1.2电源开/关1.3调整液晶显示器对比度1.4调整液晶显示器和发光二极管亮度1.5频道和频率的显示，频率细调1.6自动接收1.7手动接收1.8定时接收，禁用定时操作1.9传真图像的处理文档来源为:从网络收集整理.word版本可编辑.欢迎下载支持.1.10睡眠定时1.11设置日期和时间1.12添加传真频道1.13 ISB功能，禁用ISB功能1.14外接接收机操作，禁用外接接收机2.维护2.1清洁2.2更换记录纸2.3更换保险管2.4备份电池2.5清空只读存储器3安装3.1主单元3.2天线3.3布线，地线S1（当使用前置放大单元时）3.4改变显示语言传真电台表规格装箱单外观图接线图特性FAX-408采用单一扫描记录热敏头产生高质量的传真图象●带有热敏头的电子扫描记录系统能够产生清晰的图象及无噪声操作●预设所有现有的传真电台和频道。

用户可以自定义频道及编辑现有的频道●用内置的时间表定时器实现全自动传真操作。

可存储16个定时编程●全自动选择速度、IOC（配合系数）、相位校准及频率、也可以手动选择●9级灰度记录系统提供清晰和详细的天气图象●ISB移频功能跟踪SSB多元广播频率，此频率典型的频移为1-2kHz●来自外接接收机的信号也可以被记录●提供了根据WMO（世界气象组织）标准的自动启动/停止电路设备清单标准配置选购配置系统配置选择其中一种标准配置选购配置自备1.操作1.1控制描述控制说明1.2电源开关按POWER键开关电源。

开启电源时，显示上一次使用的频道1.3调整LCD对比度1.按PRG键2.按7键显示对比度设置屏幕3.按▲或▼调整对比度（10级）0-94.按E 键5.按C 键返回待机显示1.4调整LCD 和LED 亮度用DIM 调整LCD 和LED 亮度（5级可调）1.5频道和频率显示可用CH 键显示频道。

FAX-408基本操作1.开关机.开机,按PWR键,(2)关机. 按PWR键.2.调节面板亮度对比度.(1)按PRG键,(2)按7键显示对比度设置屏幕,(3)按▲/▼调节面板对比度(0-9)(4)按E键确认(5)按C键返回STANDBY状态..3.调节LCD亮度和LED亮度:使用DIM键来调节,共有五个级别.4.自动接收.(1)按CH键显示CH显示(2).按▲或▼键选择需要的CH5.手动接收. (1)按CH键显示CH,(2).按▲或▼键选择需要的CH(3)按RCD键开始接收(4)如过一会儿纪录尚未开始,再按RCD键一次,当开始接收时,RCD LED停止闪烁并发光.6.定时接收.(1)登记定时程序.a)按PRG键显示设置模式b)按2键显示定时接收设置模式c)按4键显示STR d) .使用▲/▼选择定时程序编号后按E键e)用三位数字输入一个CH号后按E键f)使用▲/▼选择接收程序的接收时间,(选择＊表示每周每一天).按E键g)用24小时计数法,设置接收程序开始和接收时间(注意两次程序时间至少间隔一分钟如1200-1230,1231-1301)h)按E键,i)按C键.(2)选择定时程序a)按PRG键显示设置模式b)按2键显示定时接收设置模式c)按2键选择ON d) .使用▲/▼定时程序编号使之激活后按E键e)重复步骤d 选择其他程序编号后按E键.(3)定时接收程序的终止操作:a)按PRG键,b)按E键.(4)定时接收程序中面键解锁操作:a)按PRG键,b)按E键.(5)确认定时程序a)按PRG键显示设置模式b)按2键显示定时接收设置模式c)按3键选择RCL键 d) .使用▲/▼选择定时程序编号则被选中的定时程序内容将会显示f)按C键若干次回到STANDBY显示状态..。

JAX-9A气象传真机的操作规程一．接收频率的设定。

例如, JMH 台的7305 kHz 的频率可以按下列方法设定:1. 将传真机背面上的POWER 开关打到ON 的位置。

2. 按CLR 按钮。

3. 按数字键7 3 0 5 0 。

二．接收频率的登记。

(1) 为自动频率选择而登记接收频率（例1）。

该例将JMH 的频率登记到00 组。

1. 将传真机背面上的POWER 开关打到ON 的位置。

2. 按CLR 按钮。

3. 按数字键0 - 9 来输入频率3622.5 kHz。

4. 按ENT 按钮。

5. 按数字键0 - 9 来输入频率7305.0 kHz.6. 按ENT 按钮。

7. 重复上述3 到6 的步骤来登记剩下的频率。

8. 按ENT ENT ENT 按钮使07 08 09 频道不登记。

（2）为自动频率选择而登记接收频率（例2）。

该例将JMH 的频率到30 组。

1．将传真机背面上的POWER 开关打到ON 的位置。

2．按CLR 按钮来清除液晶屏上的数据。

3．按数字键0 - 9 来输入频率3622.5kHz。

4．按CH 按钮来设置频道方式。

5．按数字键 3 和 1 来输入频道号码31。

6．按ENT 按钮把输入的频率登记到31 频道。

7．按数字键0 - 9 来登记频率7305.0kHz。

8．按ENT 按钮把输入的频率登记到32 频道。

9．重复上述2 到6 步登记剩下的频率。

10．按ENT ENT ENT 按钮使37,38,39 频道不登记。

(3) 不使用自动频率选择功能时，接收频率的登记（例1）不使用CH 按钮进行登记接收频率的方法。

1. 将传真机背面上的POWER 开关打到ON 的位置。

2. 按CLR 按钮来清除LCD 上的数据。

3. 按数字键 3 6 2 2 和 5 来输入3622.5kHz 的频率。

4. 按ENT 按钮把输入的频率登记到01 频道。

5. 重复上述第3 和第4 步骤，使频道号码自动增加。

(4) 不使用自动频率选择功能时，接收频率的登记。
