第四章 轴侧图

2．作图：
（1）在正投影图上选定坐标轴，将具有大小不等的端面选为 正面，即使其平行于XOY坐标面。 （2）画斜二测的轴测轴，根据坐标分别定出每个端面的圆心 位置。 （3）按圆心位置，依次画出圆柱、圆锥及各圆孔。 （4）擦去多余线条，加深后完成全图。
第4章 轴测投影图
4-1 轴测投影图的基本知识 4-2 正等轴测图 4-3 斜二等轴测图

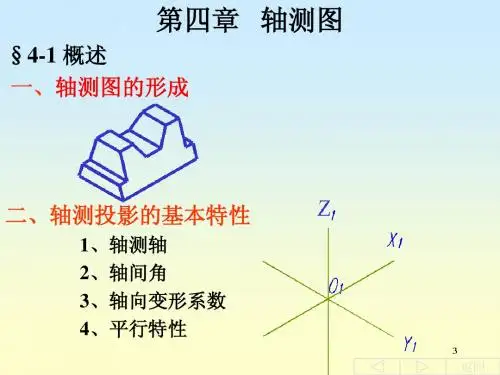

4.1 轴测投影图的基本知识
1. 轴测投影图的形成
将物体连同确定其空间 位置的直角坐标系沿不平行 于任一坐标平面的方向S， 用平行投影法向单一投影面 P进行投影得到的投影图， 简称ຫໍສະໝຸດ 测图。2. 轴测投影基本概念
作组合体的正等轴测图，首先要进行形体分析，弄清形体 的基本组成情况，然后选定坐标轴，再按坐标关系将各个基本 体的正等轴测图逐一作出；最后擦去各形体间不该有的交线和 被遮挡图线，完成作图。
曲面立体正等轴测图的画法 图例1
Z X
O Y
曲面立体正等轴测图的画法 图例2
步骤一
步骤二
步骤三
步骤四
完成
4.2 正等轴测图
一. 轴间角和轴向伸缩系数
三个轴间角均为120°
轴向伸缩系数p1 = q1 = r1 ≈0.82
轴向简化系数：p=q=r=1
凡与轴测轴平行的线 段，作图时按实际长 度直接量取。
二、平面立体正等轴测图的画法
1．坐标法 2．切割法 3．叠加法
三、圆的正等轴测图的画法
1．坐标法 2．四圆心法
四、曲面立体正等轴测图的画法
1．圆柱的画法 （1）竖直圆柱的画法（2）不同方向的圆柱 2．圆角的画法 3．曲面立体的画法 （1）图例1（2）图例2
二、平面立体正等轴测图的画法 1．坐标法

6）画立板圆孔。作出前表面上的 圆心，画出椭圆。再画出后表面 上的椭圆。为此，将圆心O5、O6 和切点e均沿Y向后移板厚距离得 中心O7、O8和切点eˊ，即可画出 椭圆的可见部分
7）画立板上部的半圆柱 8）完成轴测图
4.3 斜二轴测图
一、轴向伸缩系数和轴间角
1:1 Z1 X1 1:1 1:1 Y1 45° O1 Z1
正等轴测图
四、 轴测投影的基本性质
（1）物体上相互平行的线段的轴测投影仍相互平行 （2）物体上平行于坐标轴的直线段的轴测投影仍与 相应的轴测轴平行 （3）物体上两平行线段或同一直线上的两线段长度 之比，其轴测投影保持不变 凡是与坐标轴平行的直线，就可以在轴测图 上沿轴向进行度量和作图。
4.2 正等测轴测图
X1 1:1
O1 45°
Y1
轴向伸缩系数：p = r = 1 ，q = 0.5 轴间角： X1O1Z1 = 90° X1O1Y1 = Y1O1Z1 = 135°
二、平行于各坐标面的圆的画法
1 平行于V面的圆仍为圆，反映 实形。 2 平行于H面的圆为椭圆，长轴 对O1X1轴偏转7°， 长轴≈1.06d, 短轴≈0.33d。 3 平行于W面的圆与平行于H 面的圆的椭圆形状相同，长 轴对O1Z1轴偏转7°。 由于两个椭圆的作图相当繁，所以当物体这 两个方向上有圆时，一般不用斜二轴测图，而采 用正等轴测图。 斜二轴测图的最大优点： 物体上凡平行于V面的平面都反映实形。
平行于坐标面的圆的正等测图的画法
1. 坐标法
4 4
X
2
1 5 7 8
2 6 3
Y X1
6 8
5 7 3 Y
2. 四心法 Z
o4
o2
o5

是否相同又分为： ⑴正(斜)等轴测图，p1=q1=r1; ⑵正(斜)二轴测图，p1=q1≠r1或 q 1 = r 1 ≠ p 1 或 r 1 = p 1 ≠ q 1; ⑶正(或斜)三轴测图，p1≠q1≠r1。
X
V
X′ X A
Z′ Z
O′ C
O B A1 Y
Z1 C1
O1
B1
X1
Y1
O
Y
四、轴测图的投影特性 平行性：
o′ x′ O1 z′ X1 Z1 x o Y1
圆 弧 公 切 线
y
[例4-5] 作如图所示带圆角的长方体的正等轴测图。
x′
o′
z′ o
X1
O1
x
Y1
Z1
y
圆 弧 公 切 线
[例4-6] 作出如图所示支架的正等轴测图。
z′
Z1
圆弧公切线
a
x′
o′
1 2
A1
41 31
x
o
4 3
X1
o 11 21
图4–10 斜二轴测图的形成
二、斜二轴测图的画图参数
Z1
90°
X1 O1
135°
135°
Y1
∠X1O1Z1＝90°
∠X1O1Y1＝∠Y1O1Z1＝135°
p1＝r1＝1，q1＝0.5
形体上与轴测投影面平行的平面，其轴测投影为实形。
图4–11 斜二轴测图的画图参数
三、斜二轴测图的画法 平行于坐标面的斜二轴测图 平行X1O1Z1面，为圆； 平行X1O1Y1面，为椭圆，长 轴与O1X1轴倾斜约7°； 平行Y1O1Z1面，为椭圆，长 轴与O1Z1轴倾斜约7°； 短轴与长轴垂直。
o′ C
O A X1

图4-10圆的斜二轴测图——椭圆的近似画法
例4-8 画出如图4-11a所示支架的斜二轴测图。
4-3作支座的斜二轴测图.swf
图4-11支架的斜二轴测图画法
例4-8 穿孔圆锥台的 斜二轴测图
4-3作圆台的斜二轴测图.swf
(a) 已知
穿孔圆锥台的斜二轴测图
z'
x'
o'
O
y
（c）画出轴测轴 x o
本章小结
在工程上常采用富有立体感的轴测图作为辅助图样来帮助说明零、部 件形状。在某些场合(如绘制产品包装图等)则直接用轴测图表示设计要求， 并依此作为加工和检验的依据。常用的轴测图有正等轴测图和斜二轴测图 两种。 1轴测投影的特性 (1) 空间互相平行的线段，在同一轴测投影中一定互相平行。与直角坐标 轴平行的线段，其轴测投影必与相应的轴测轴平行。 (2) 与轴测轴平行的线段，按该轴的轴向伸缩系数进行度量。与轴测轴倾 斜的线段，不能按该轴的轴向伸缩系数进行度量。 2轴测图的选用原则 在选用轴测图时，既要考虑立体感强，又要考虑作图方便。 (1) 正等轴测图的轴间角以及各轴的轴向伸缩系数均相同，用30°的三角 板和丁字尺作图较简便，它适用于绘制各坐标面上都带有圆的物体。 (2) 当物体上一个方向上的圆及孔较多时，采用斜二轴测图比较简便。 究竟选用哪种轴测图，应根据各种轴测图的特点及物体的具体形状进行综 合分析，然后作出决定。
（f）擦去多余图线
穿孔圆锥台的斜二轴测图
（g）描深，完成作图
第四节 轴测草图的画法
在绘制轴测草图时应注意：同方向的图线要平行；由于不 同方向的圆的轴测投影一般为椭圆，故要明确椭圆长短轴的方 向；要基本把握各部分间的比例关系。 画轴测草图的一般步骤为： 1从图样、模型或有关资料分析出物体的形状及各部分 间的比例关系。 2选择轴测图的种类，例如是画正等轴测草图，还是画 斜二轴测草图。 3确定合适的轴测投射方向，以便尽可能反映物体的形 状、结构。 4进行具体画图。
