平法施工图制图规则

钢筋混凝土结构平法设计与施工规则混凝土结构设计工作内容第一部分工作内容由设计者主导完成：1．选定结构体系；2．确定构件断面尺寸和材料；3．荷载取值和统计；4．结构计算；5．根据计算结果和结合本人经验对构件配筋；6．绘制结构施工图。

第二部分工作内容由设计者被导完成：1．各构件的钢筋搭长与锚长值及常规构造详图；2．抗震结构的梁柱构件箍筋加密区范围；3．粱上部受力筋与的长度值。

采用传统钢筋混凝土结构施工图绘制方法的步骤第一步：绘制结构各标准层平面布置图，在结构平面布置图上，将所有构件进行编号和索引构件详图所在图号；第二步：绘制构件详图。

传统钢筋混凝土结构施工图绘制方法的缺陷传统钢筋混凝土结构施工图—“单构件正投影表示法”方法：在钢筋混凝土构件轮廓内直观地展示构件内部钢筋形状效果：给初学者以直观印象，使其比较容易地对钢筋混凝土结构构件的内部钢筋布置方式，直接产生感性认识。

缺陷：源于高等教育结构专业工程制图教科书中的教学表示方法。

同类构件中的相同构造做法，将不可避免地出现大批量重复，这些重复通常为简单重复或低级重复，其结果造成结构施工图设计表达繁琐，图纸量巨大，设计效率低，质量难于控制，设计成本高。

设计完成后的校对、审核两道工序也相应烦琐。

平法的基本理论（三要点）：——将结构设计分为创造性设计内容与重复性（非创造性）设计内容两部分，两部分为对应互补关系，合并构成完整的结构设计——设计工程师以数字化、符号化的平面整体设计制图规则完成其创造性设计内容部分——重复性设计内容部分（主要是节点构造和杆件构造）以《广义标准化》方式编制成国家建筑标准构造设计平法的特点：方法：把结构构件的尺寸和配筋等，按照平面整体表示方法制图规则，一次整体直接表达在各类的结构平面布置图上，再与标准构造详图相配合，即构成一套新型完整的结构设计。

特点：（1）高度降低了传统设计中大量重复表达的内容，将这部分内容用可以重复使用的通用标准图的方式固定下来。

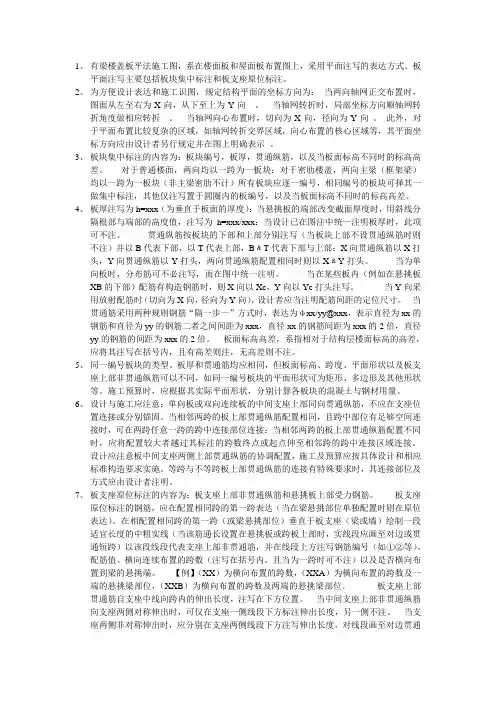

1、有梁楼盖板平法施工图，系在楼面板和屋面板布置图上，采用平面注写的表达方式。

板平面注写主要包括板块集中标注和板支座原位标注。

2、为方便设计表达和施工识图，规定结构平面的坐标方向为：当两向轴网正交布置时，图面从左至右为X向，从下至上为Y向。

当轴网转折时，局部坐标方向顺轴网转折角度做相应转折。

当轴网向心布置时，切向为X向，径向为Y向。

此外，对于平面布置比较复杂的区域，如轴网转折交界区域，向心布置的核心区域等，其平面坐标方向应由设计者另行规定并在图上明确表示。

3、板块集中标注的内容为：板块编号，板厚，贯通纵筋，以及当板面标高不同时的标高高差。

对于普通楼面，两向均以一跨为一板块：对于密肋楼盖，两向主梁（框架梁）均以一跨为一板块（非主梁密肋不计）所有板块应逐一编号，相同编号的板块可择其一做集中标注，其他仅注写置于圆圈内的板编号，以及当板面标高不同时的标高高差。

4、板厚注写为h=xxx（为垂直于板面的厚度）：当悬挑板的端部改变截面厚度时，用斜线分隔根部与端部的高度值，注写为h=xxx/xxx：当设计已在图注中统一注明板厚时，此项可不注。

贯通纵筋按板块的下部和上部分别注写（当板块上部不设贯通纵筋时则不注）并以B代表下部，以T代表上部，B﹠T代表下部与上部：X向贯通纵筋以X打头，Y向贯通纵筋以Y打头，两向贯通纵筋配置相同时则以X﹠Y打头。

当为单向板时，分布筋可不必注写，而在图中统一注明。

当在某些板内（例如在悬挑板XB的下部）配筋有构造钢筋时，则X向以Xc，Y向以Yc打头注写。

当Y向采用放射配筋时（切向为X向，径向为Y向），设计者应当注明配筋间距的定位尺寸。

当贯通筋采用两种规则钢筋“隔一步一”方式时，表达为φxx/yy@xxx，表示直径为xx的钢筋和直径为yy的钢筋二者之间间距为xxx，直径xx的钢筋间距为xxx的2倍，直径yy的钢筋的间距为xxx的2倍。

板面标高高差，系指相对于结构层楼面标高的高差，应将其注写在括号内，且有高差则注，无高差则不注。

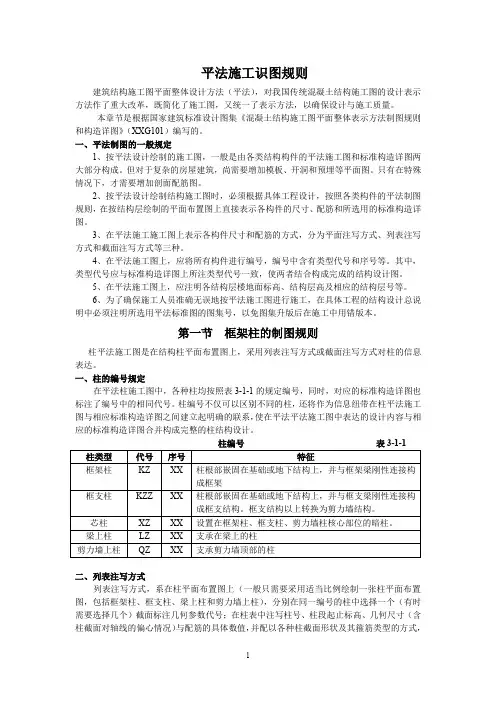

平法施工识图规则建筑结构施工图平面整体设计方法（平法），对我国传统混凝土结构施工图的设计表示方法作了重大改革，既简化了施工图，又统一了表示方法，以确保设计与施工质量。

本章节是根据国家建筑标准设计图集《混凝土结构施工图平面整体表示方法制图规则和构造详图》（XXG101）编写的。

一、平法制图的一般规定1、按平法设计绘制的施工图，一般是由各类结构构件的平法施工图和标准构造详图两大部分构成。

但对于复杂的房屋建筑，尚需要增加模板、开洞和预埋等平面图。

只有在特殊情况下，才需要增加剖面配筋图。

2、按平法设计绘制结构施工图时，必须根据具体工程设计，按照各类构件的平法制图规则，在按结构层绘制的平面布置图上直接表示各构件的尺寸、配筋和所选用的标准构造详图。

3、在平法施工施工图上表示各构件尺寸和配筋的方式，分为平面注写方式、列表注写方式和截面注写方式等三种。

4、在平法施工图上，应将所有构件进行编号，编号中含有类型代号和序号等。

其中，类型代号应与标准构造详图上所注类型代号一致，使两者结合构成完成的结构设计图。

5、在平法施工图上，应注明各结构层楼地面标高、结构层高及相应的结构层号等。

6、为了确保施工人员准确无误地按平法施工图进行施工，在具体工程的结构设计总说明中必须注明所选用平法标准图的图集号，以免图集升版后在施工中用错版本。

第一节框架柱的制图规则柱平法施工图是在结构柱平面布置图上，采用列表注写方式或截面注写方式对柱的信息表达。

一、柱的编号规定在平法柱施工图中，各种柱均按照表3-1-1的规定编号，同时，对应的标准构造详图也标注了编号中的相同代号。

柱编号不仅可以区别不同的柱，还将作为信息纽带在柱平法施工图与相应标准构造详图之间建立起明确的联系，使在平法平法施工图中表达的设计内容与相应的标准构造详图合并构成完整的柱结构设计。

柱编号表3-1-1 柱类型代号序号特征框架柱KZ XX 柱根部嵌固在基础或地下结构上，并与框架梁刚性连接构成框架框支柱KZZ XX 柱根部嵌固在基础或地下结构上，并与框支梁刚性连接构成框支结构。

平法制图规则规定基础、柱、梁、板、楼梯平法施工图的表示方法及表达要求如下表所示，为基础、柱、梁、板、楼梯平法施工图在平法制图规则中规定的表示方法及表达要求基础、柱、梁、板、楼梯平法施工图的表示方法及表达要求平法图名表示方法表达要求独立基础平法注写集中标注集中引注基础编号、截面竖向尺寸、配筋三项必注内容，以及基础底面标高和必要的文字注解两项选注内容原位标注在基础平面布置图上标注独立基础的平面尺寸截面注写截面标注采用截面注写方式，应在基础平面图上对所有基础进行编号列表注写对多个同类基础，可采用列表注写（结合截面示意图）的方式进行集中表达。

表中内容为基础截面的几何数据和配筋等，在截面示意图上应标注与表中栏目相对应的代号。

柱列表注写系在柱平面布置图上，分别在同一编号的柱中选择一个（有时需要选择几个）截面标注几何参数代号；在柱表中注写柱编号、柱段起止标高、几何尺寸与配筋的具体数值，并配以各种柱截面形状及其箍筋类型图的方式，来表达柱平法施工图截面注写系在柱平面布置图的柱截面上，分别在同一编号的柱中选择一个截面，以直接注写截面尺寸和配筋具体数值的方式，来表达柱平法施工图。

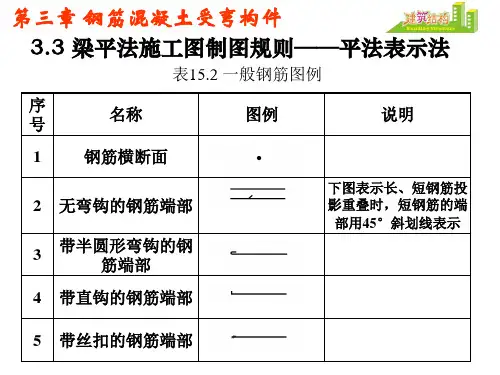

梁平法注写集中标注集中标注是表达梁的通用数值。

梁集中标注的内容，包括梁编号、梁截面尺寸、梁箍筋、梁上部通长筋或架立筋配置、梁侧面纵向构造钢筋或受扭配置钢筋等五项必注值（从梁的任一跨引出注写）和顶面标高高差一项选注值。

原位标注原位标注是表达梁的特殊数值。

在施工中，原位标注值优于集中标注。

梁原位标注的内容包括梁支座上部纵筋、梁下部纵筋以及与集中标注的内容不同的数值、附加箍筋或吊筋。

截面注写截面注写方式，是在梁平面布置图上，分别对不同编号的梁中各选一根梁用剖面号引出配筋图，并在其上注写截面尺寸和配筋具体数值的方式来表达梁平法施工图。

板板块集中标注板块编号、板厚、贯通纵筋，以及当板面标高不同时的标高高差。

板支座原位标注板支座上部非贯通纵筋和悬挑板上部受力筋。

剪力墙平法施工图制图规则1.1 剪力墙平法施工图的表示方法1.1.1 剪力墙平法施工图系在剪力墙平面布置图上采用列表注写方式或截面注写方式表达。

1.1.2 剪力墙平面布置图可采用适当比例单独绘制，也可与柱或梁平面布置图合并绘制。

当剪力墙较复杂或采用截面注写方式时，应按标准层分别绘制剪力墙平面布置图。

1.1.3 在剪力墙平法施工图中，应按本规则第1.0.8条的规定注明各结构层的楼面标高、结构层高及相应的结构层号。

尚应注明上部结构嵌固部位位置。

1.1.4 对于轴线未居中的剪力墙(包括端柱)，应标注其偏心定位尺寸。

1.2 列表注写方式1.2.1 为表达清楚、简便，剪力墙可视为由剪力墙柱、剪力墙身和剪力墙梁二类构件构成。

列表注写方式，系分别在剪力墙柱表、剪力墙身表和剪力墙梁表中，对应于剪力墙平面布置图上的编号，用绘制截面配筋图并注写几何尺寸与配筋具体数值的方式，来表达剪力墙平法施工图。

1.2.2 编号规定:将剪力墙按剪力墙柱、剪力墙身、剪力墙梁(简称为墙柱、墙身、墙梁)三类构件分别编号。

1.墙柱编号，由墙柱类型代号和序号组成，表达形式应符合表的规定。

表墙柱编号墙柱类型代号序号约束边缘构件YBZ --构造边缘构件GBZ --非边缘暗柱AZ --扶壁柱FBZ --注:约束边缘构件包括约束边缘暗样、约束边缘端样、约束动缘源墙、约束边缘转角墙四种(见图)。

构造边缘构件包括构造边缘暗柱、构造边缘情柱、构造边缘翼墙，构造边缘转角。

墙四种(见图)。

2.墙身编号，由墙身代号、序号以及墙身所配置的水平与竖向分布钢筋的排数组成，其中排数注写在括号内。

表达形式为:Q**(**排)注:1.在编号中:如若干墙柱的截面尺寸与配筋均相同，仅截面与轴线的关系不同时，可将其编为同一墙柱号;又如若干墙身的厚度尺寸和配筋均相同，仅墙厚与轴线的关系不同或墙身长度不同时，也可将其编为同一墙身号，但应在图中注明与轴线的几何关系。

2.当墙身所设置的水平与竖向分布钢筋的排数为2时可不注、3.对于分布钢筋网的排数规定:当剪力墙厚度不大于400时，应配置双排;当剪力墙厚度大于400，但不大于700时，宜配置三挂;当剪力墙厚度大于700 时。
