柱平法施工图的表示

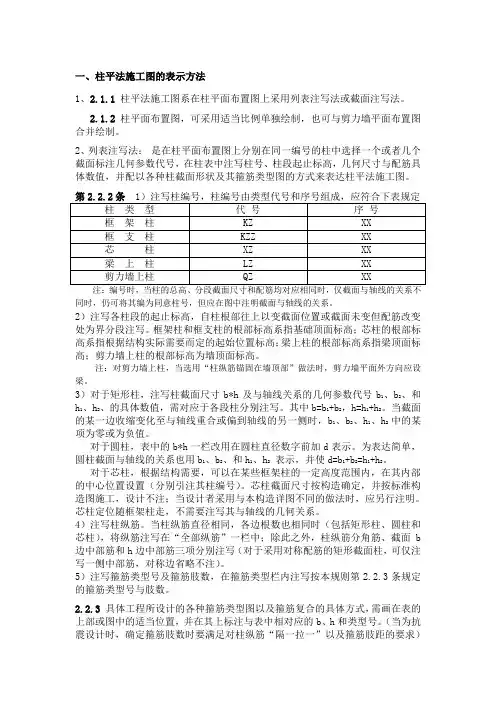

一、柱平法施工图的表示方法1、2.1.1柱平法施工图系在柱平面布置图上采用列表注写法或截面注写法。

2.1.2柱平面布置图，可采用适当比例单独绘制，也可与剪力墙平面布置图合并绘制。

2、列表注写法：是在柱平面布置图上分别在同一编号的柱中选择一个或者几个截面标注几何参数代号，在柱表中注写柱号、柱段起止标高，几何尺寸与配筋具体数值，并配以各种柱截面形状及其箍筋类型图的方式来表达柱平法施工图。

同时，仍可将其编为同意柱号，但应在图中注明截面与轴线的关系。

2）注写各柱段的起止标高，自柱根部往上以变截面位置或截面未变但配筋改变处为界分段注写。

框架柱和框支柱的根部标高系指基础顶面标高；芯柱的根部标高系指根据结构实际需要而定的起始位置标高；梁上柱的根部标高系指梁顶面标高；剪力墙上柱的根部标高为墙顶面标高。

注：对剪力墙上柱，当选用“柱纵筋锚固在墙顶部”做法时，剪力墙平面外方向应设梁。

3）对于矩形柱，注写柱截面尺寸b*h及与轴线关系的几何参数代号b1、b2、和h 1、h2、的具体数值，需对应于各段柱分别注写。

其中b=b1+b2，h=h1+h2。

当截面的某一边收缩变化至与轴线重合或偏到轴线的另一侧时，b1、b2、h1、h2中的某项为零或为负值。

对于圆柱，表中的b*h一栏改用在圆柱直径数字前加d表示。

为表达简单，圆柱截面与轴线的关系也用b1、b2、和h1、h2表示，并使d=b1+b2=h1+h2。

对于芯柱，根据结构需要，可以在某些框架柱的一定高度范围内，在其内部的中心位置设置（分别引注其柱编号）。

芯柱截面尺寸按构造确定，并按标准构造图施工，设计不注；当设计者采用与本构造详图不同的做法时，应另行注明。

芯柱定位随框架柱走，不需要注写其与轴线的几何关系。

4）注写柱纵筋。

当柱纵筋直径相同，各边根数也相同时（包括矩形柱、圆柱和芯柱），将纵筋注写在“全部纵筋”一栏中；除此之外，柱纵筋分角筋、截面b 边中部筋和h边中部筋三项分别注写（对于采用对称配筋的矩形截面柱，可仅注写一侧中部筋，对称边省略不注）。

结构施工图钢筋混凝土结构构件平面整体表示法——柱平法施工图的表示方法钢筋混凝土构件的平面整体表示法简称“平法”平法的基本概念：将结构构件的尺寸和配筋等要素，按照平面整体表示方法的制图规则，直接表达在各类构件的结构平面布置图上，再与标准构造详图相配合，即构成一套完整的结构施工图。

在柱上施行的平法——柱平法在梁上施行的平法——梁平法不同构件的平法有不同的制图规则。

◆11G101—1《混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土框架、剪力墙、梁、板）》有缘学习更多驾卫星ｙｇｄ３０７６或关注桃报：奉献教育（店铺）柱平法施工图的表示法柱平法施工图——在柱平面布置图上采用截面注写方式或列表注写方式表达的柱的配筋图。

特点：反应每一种编号柱的标高、柱的截面尺寸和钢筋的配置情况。

柱平法施工图的表示法柱平法施工图——在柱平面布置图上采用截面注写方式或列表注写方式表达的柱的配筋图。

在柱平面布置图上，在同一编号的柱中选择一个截面，直接在该截面图上注写尺寸和配筋的具体数值，来表达柱平法施工图。

列表注写在柱平面布置图上，分别在同一编号的柱中选择一个截面标注几何参数代号；在柱表中注写柱编号、柱段起止标高、几何尺寸与配筋的具体数值，并配以各种柱截面形状及其箍筋类型图的方式，来表达柱平法施工图。

截面注写特点：反应每一种编号柱的标高、柱的截面尺寸和钢筋的配置情况。

柱平法表达方式——截面注写方式；列表注写方式。

这两种绘图方式均需对柱按类型进行编号。

编号的含义见下表。

柱编号柱类型代号序号框架柱KZ xx框支柱KZZ xx芯柱XZ xx梁上柱LZ xx剪力墙上柱QZ xx以截面注写方式为例（1）注写柱编号（2）注写截面尺寸（3）标注柱截面与轴线的关系柱平法施工图的截面注写方式2. 柱平法施工图识读有缘学习更多驾卫星ｙｇｄ３０７６或关注桃报：奉献教育（店铺）（1）图名（2）了解结构层楼面标高（3）定位轴线与柱的关系（4）柱的编号（5）柱的配筋2. 柱平法施工图识读柱平法施工图的截面注写方式•编号为KZ3的现浇钢筋混凝土柱截面注写的平面图•柱位于5轴和A轴的相交处•KZ3是框架柱的编号；650600是截面尺寸；•表示柱的纵向钢筋为24根，直径为22mm的HRB400钢筋；•表示柱的箍筋为HPB300钢筋，直径为10mm,加密区间距为100mm,非加密区间距为200mm ；谢谢！。

、柱平法施工图柱平法施工图有列表注写和截面注写两种方式。

柱在不同标准层截面多次变化时，可用列表注写方式，否则宜用截面注写方式。

在平法施工图中，应在图纸上注明包括地下和地上各层的结构层楼（地）面标高、结构层标高及相应的结构层号，并在图中用粗线表示出该平法施工图要表达的柱或墙、梁，见图10-3示例(实际图纸粗线只画其中一项）。

结构层楼面标高是指将建筑图中的各层地面和楼面标高值扣除建筑面层及垫层厚度后的标高，结构层号应与建筑楼层号对应一致。

⒈列表注写方式：在柱平面布置图上，分别在同一编号的柱中选择一个或几个截面标注几何参数代号（反映截面对轴线的偏心情况），用简明的柱表注写柱号、柱段起止标高、几何尺寸（含截面对轴线的偏心情况）与配筋数值，并配以各种柱截面形状及箍筋类型图。

柱表中自柱根部（基础顶面标高）往上以变截面位置或配筋改变处为界分段注写，具体注写方法详见《平法规则》。

⒉截面注写方式：在分标准层绘制的柱平面布置图的柱截面上，分别在同一编号的柱中选择一个截面，直接注写截面尺寸和配筋数值。

下面以图10-4为例说明其表达方法：⑴在柱定位图中，按一定比例放大绘制柱截面配筋图，在其编号后再注写截面尺寸（按不同形状标注所需数值）、角筋、中部纵筋及箍筋。

⑵柱的竖筋数量及箍筋形式直接画在大样图上，并集中标注在大样旁边。

⑶当柱纵筋采用同一直径时，可标注全部钢筋；当纵筋采用两种直径时，需将角筋和各边中部筋的具体数值分开标注；当柱采用对称配筋时，可仅在一侧注写腹筋。

⑷必要时，可在一个柱平面布置图上用小括号“（）”和尖括号“< >”区分和表达各不同标准层的注写数值。

⑸如柱的分段截面尺寸和配筋均相同，仅分段截面与轴线的关系不同时，可将其编为同一柱号。

但此时应在未画配筋的柱截面上注写该截面与轴线关系的具体尺寸。

二、剪力墙平法施工图剪力墙平法施工图也有列表注写和截面注写两种方式。

剪力墙在不同标准层截面多次变化时，可用列表注写方式，否则宜用截面注写方式。

柱平法施工
柱的施工图表示方法（列表注写法和截面注写法）
柱的平法施工图中，应注明结构层楼面标高、结构层高以及相应的结构层号。

柱的列表注写方式
列表注写方式指的是在柱平面布置图上（包括框架柱、框支柱、梁上柱和剪力墙上柱）分别在同一编号的柱中选一个截面标注（标注内容有：柱编号、柱的起止标高、几何尺寸以及配筋具体数值，并配以柱的截面形状和箍筋类型来表达柱的平法施工）
柱表注写的内容如下：
1、柱的编号：（由柱的类型代号和序号组成）
2、柱的起止标高：（自柱的根部往上以变截面或者截面没变但是配筋有所改变处分界注写）框架柱和框支柱的根部标高指的是基础顶面标高；芯柱的根部标高根据结构实际需要而定起始标高；梁上柱的根部标高指梁顶面标高；剪力墙上柱的根部标高为剪力墙顶面标高。

3、柱的截面尺寸：
对于矩形柱，注写截面尺寸h
b 以及与轴线的几何关系
对于圆柱，注写d以及与轴线的几何关系
4、注写柱的纵筋：（分角筋和侧面钢筋）
5、注写柱的箍筋（箍筋的钢筋类别、直径与间距）
当为抗震设计时，用“/”区分柱端箍筋的加密区和非加密区的不同间距。

例如：A10@100/200，表示箍筋为HPB300级钢筋，直径为10，加密区为100，非加密区为200。

当圆柱采用螺旋箍筋时，需要在箍筋前加“L”。

柱的截面注写方式
柱的截面注写方式，在柱的平面布置图柱截面上，分别在同一编号的柱中选择一个截面，直接注写截面尺寸和配筋的具体数值，来表达柱的平法施工。
