钢结构构件详图

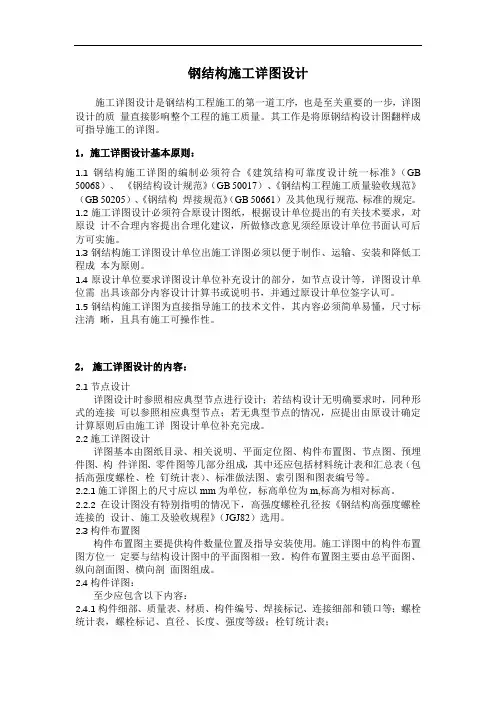

钢结构施工详图设计施工详图设计是钢结构工程施工的第一道工序，也是至关重要的一步，详图设计的质量直接影响整个工程的施工质量。

其工作是将原钢结构设计图翻样成可指导施工的详图。

1，施工详图设计基本原则：1.1钢结构施工详图的编制必须符合《建筑结构可靠度设计统一标准》（GB 50068）、《钢结构设计规范》（GB 50017）、《钢结构工程施工质量验收规范》（GB 50205）、《钢结构焊接规范》（GB 50661）及其他现行规范、标准的规定。

1.2施工详图设计必须符合原设计图纸，根据设计单位提出的有关技术要求，对原设计不合理内容提出合理化建议，所做修改意见须经原设计单位书面认可后方可实施。

1.3钢结构施工详图设计单位出施工详图必须以便于制作、运输、安装和降低工程成本为原则。

1.4原设计单位要求详图设计单位补充设计的部分，如节点设计等，详图设计单位需出具该部分内容设计计算书或说明书，并通过原设计单位签字认可。

1.5钢结构施工详图为直接指导施工的技术文件，其内容必须简单易懂，尺寸标注清晰，且具有施工可操作性。

2，施工详图设计的内容：2.1节点设计详图设计时参照相应典型节点进行设计；若结构设计无明确要求时，同种形式的连接可以参照相应典型节点；若无典型节点的情况，应提出由原设计确定计算原则后由施工详图设计单位补充完成。

2.2施工详图设计详图基本由图纸目录、相关说明、平面定位图、构件布置图、节点图、预埋件图、构件详图、零件图等几部分组成，其中还应包括材料统计表和汇总表（包括高强度螺栓、栓钉统计表）、标准做法图、索引图和图表编号等。

2.2.1施工详图上的尺寸应以mm为单位，标高单位为m,标高为相对标高。

2.2.2在设计图没有特别指明的情况下，高强度螺栓孔径按《钢结构高强度螺栓连接的设计、施工及验收规程》（JGJ82）选用。

2.3构件布置图构件布置图主要提供构件数量位置及指导安装使用。

施工详图中的构件布置图方位一定要与结构设计图中的平面图相一致。

1、建筑体系1-1、门式刚架体系1-1-1、基本构件图1-1-2、说明力学原理门式刚架结构以柱、梁组成的横向刚架为主受力结构，刚架为平面受力体系。

为保证纵向稳定,设置柱间支撑和屋面支撑.刚架刚架柱和梁均采用截面H型钢制作，各种荷载通过柱和梁传给基础。

支撑、系杆刚性支撑采用热轧型钢制作，一般为角钢.柔性支撑为圆钢。

系杆为受压圆钢管，与支撑组成受力封闭体系。

屋面檩条、墙梁一般为C型钢、Z型钢。

承受屋面板和墙面板上传递来的力，并将该力传递给柱和梁。

1—1-3、门式刚架的基本形式a.典型门式刚架b.带吊车的门式刚架c。

带局部二层的门式刚架1—1—4、基本节点a。

柱脚节点b.梁、柱节点■局部二层节点参照多层框架体系。

1—1-5、刚架衍生形式■吊车和局部二层可在衍生形式刚架中布置.■山墙刚架其本质也是多连跨刚架,不过中间柱与刚架柱比截面旋转了90度。

1-2、多层框架体系1—2-1、框架图示1—2-2、说明力学模型a。

纯刚接框架：纵横两个方向均采用刚接的框架。

b。

刚接-支撑框架:横向采用刚接,纵向采用铰接，并在纵向设置支撑，以传递水平力。

c。

支撑式框架：纵横向均采用铰接,两向均设置支撑传递水平力. d。

有时为保证足够的刚度，在刚接框架中亦设置支撑。

框架柱框架柱可采用H型截面、箱形截面、十字形截面、圆管形截面等。

所有上部结构的力都通过框架柱传递给基础。

框架梁框架梁一般采用H型截面。

楼盖和屋盖上的力通过框架梁传递给框架柱。

支撑支撑采用一般采用热轧型钢制作，其功能是传递层间水平力和保证结构的刚度。

1—2—3、基本节点a。

柱脚节点■柱脚节点同门式刚架体系。

b。

柱、梁节点2、支撑、系杆 2-1、图示柱间柔性支撑柱间刚性支撑2—2、说明■支撑分为柔性支撑和刚性支撑两种。

柔性支撑由圆钢制作，安装时必须张紧,主要用于门式刚架结构。

刚性支撑由型钢制作，用于多层框架、吊车梁下段支撑等刚度要求高的结构中.■系杆和支撑联合作用，形成封闭的受力体系。

1、建筑体系"、门式刚架体系1-1-2、说明力学原理门式刚架结构以柱、梁组成的横向刚架为主受力结构，刚架为平面受力体系。

为 保证纵向稳定，设置柱间支撑和屋面支撑。

刚架本那Lx一昂和 T F ・、一SHF 舉 )J 说 ism*卜4. 厂屋*‘竝1-/」! 抗耳—、BS«+女血 Sfr-. 唤舞£ 用牛 / 1 即辭x .天淸II刚架柱和梁均采用截面H型钢制作，各种荷载通过柱和梁传给基础。

支撑、系杆刚性支撑采用热轧型钢制作，一般为角钢。

柔性支撑为圆钢。

系杆为受压圆钢管，与支撑组成受力封闭体系。

屋面標条、墙梁般为C型钢、Z型钢。

承受屋面板和墙面板上传递来的力，并将该力传递给柱和梁。

1-1-3、门式刚架的基本形式a・典型门式刚架6 s# }8 P t H*}) e5 y1 X8 Yb. 带吊车的门式刚架2 K5 J% N# x* p: p2 Rc・带局部二层的门式刚架1- 1-4、基本节点a.柱脚节点T h细霊Hr*'I-囂、，空禅0;、！人4 Q# r1 @5j8 L#n*X说5牲杀*6 -b・梁、柱节点+ @・ r: U・ X R) g5 I*4 1% m! D; ?1 n% R■吊车和局部二层可在衍生形式刚架中布置。

■（!［墙刚架其本质也是多连跨刚架，不过中间柱与刚架柱比截面旋转了 90度o1- 2 ＞多层框架体系 1- 2-1、框架图示6 V ） u$ B5 01 v3 J・1 -2-2、说明力学模型a・纯刚接框架：纵横两个方向均采用刚接的框架。

b. 刚接■支撑框架：横向采用刚接，纵向采用钱接，并在纵向设置支撑，以传递水平力。

c. 支撑式框架：纵横向均采用较接，两向均设置支撑传递水平力。

d. 有时为保证足够的刚度，在刚接框架中亦设置支撑。

框架柱框架柱可采用H型截面、箱形截面、十字形截面、圆管形截面等。

所有上部结构的力都通过框架柱传递给基础。

框架梁框架梁一般采用H型截面。

钢结构图集大全03SG520-1实腹式钢钢吊车梁（中轻级工作制Q235钢）04G323-2(钢筋混凝土吊车梁-工作级别A4、A5)04G329-5建筑物抗震构造详图（配筋砖砌体楼房）04G323-1(钢筋混凝土吊车梁-工作级别A6)02J611-3压型钢板及夹心板大门(1)03SG520-1+钢吊车梁02J611-3压型钢板及夹心板大门02TD-102门式钢架轻型房屋钢结构标准(檩条、墙梁)图集.pdf 03J611-4铝合金彩钢夹心板大门03SG519-1――多高层建筑钢结构节点连接04J621-2电动采光排烟天窗01SG515轻型屋面梯形钢屋架04SG518-2门式刚架轻型房屋钢结构(有悬挂吊车)(1)(1)01SG519多高层民用建筑钢结构构造节点图集04G101-401图集现浇04G337吊车梁走道板02SG518-1门式刚架轻型房屋钢结构(JNHB-T-03)03SG520-2钢吊车梁（中轻级工作制Q345钢）03G101图集CAD版本04G325吊车轨道联结及车挡(适用于混凝土结构)02J401钢梯图集02SG518-101J925-1压型钢板、夹芯板屋面及墙体建筑构造03SG520-208SG115-1钢结构施工图参数表示方法制图规则及构造详图05G515轻型屋面梯形钢屋架图集05G514-1-12M实腹钢吊车梁轻级工作制（A1~A3）Q235钢08G118单层厂房设计选用09SG117-1单层工业厂房设计示例（一）01(04)SG519多、高层民用建筑钢结构节点构造详图(含2004年局部修改版) 08CG03轻型钢结构设计实例05G511梯形钢屋架05G514-412M实腹钢吊车梁重级工作制（A6~A7）Q345钢05G359－1～4.悬挂运输设备轨道09G103～104民用建筑工程结构设计深度图样（2009年合订本）05G511梯形钢屋架图集03G102+钢结构设计制图深度和表示方法02SG518-1门式刚架轻型房屋钢结构SG109-1～4民用建筑工程设计常见问题分析及图示08SG213-1钢烟囱（自立式30~60m）06SG515-2轻型屋面梯形钢屋架（T型钢）05G517轻型屋面三角形钢屋架图集06SG515-1轻型屋面梯形钢屋架（圆钢管、方钢管）05SG521-1钢檩条、钢墙梁图集（C型钢檩条）05SG109-1民用建筑工程设计常见问题分析及图示07SG531钢网架结构设计05G525吊车轨道连接及车挡图集04SG523型钢混凝土组合结构构造03SG520-1～2_钢吊车梁（2003年合订本）07SG526户外钢结构独立柱广告牌05G514-312M实腹钢吊车梁轻中工作制（A4~A5）Q345钢06CG04钢结构设计示例---单层工业厂房05G414-1～5预应力溷凝土工字形屋面梁（2005年合订本）x08CG10（GJCT-28）配筋溷凝土砌块砌体建筑结构设计计算实例x 07SG617夹芯保温墙构造图集06SG517-1轻型屋面三角形钢屋架（圆钢管、方钢管）06G112建筑结构设计常用数据08CG09（GJCT-26）建筑震害分析及实例图解x05G359-1悬挂设备运输轨道图集04SG518-2门式钢架轻型房屋钢结构（有悬挂吊车）06SG529-1单层房屋钢结构节点构造详图（工字形型钢柱脚连接）09SG610-2（GJBT-1092）建筑结构消能减震(振)设计（精简版）x 06CG04钢结构设计示例-单层工业厂房05G512钢天窗架图集07SG518-4多跨门式钢架轻型钢结构（有吊车）05G513钢托架图集07SG111-1～2+建筑结构加固施工图设计深度图样（2008合订本）04SG519-2多、高层建筑钢结构节点连接图集05CG02钢结构设计图实例-多、高层钢结构07SG528-1钢雨篷图集06G112建筑钢结构设计常用数据05G359-3悬挂设备运输轨道图集05G359-4悬挂设备运输轨道图集01（04）SG519多、高层民用建筑钢结构节点构造详图图集05SG408SP预应力空心板05G336柱间支撑图集05SG521-2钢檩条、钢墙梁图集（Z型钢檩条）05G516轻型屋面钢天窗架图集04SG518-3门式钢架轻型房屋钢结构（有吊车）05SG521-3钢檩条、钢墙梁图集（高频焊薄壁H型钢檩条）09CJ2009CG12（GJCT-033）钢骨架轻型板x05G514-2～312m实腹式钢吊车梁（2005年合订本）04SG523型钢混凝土组合结构构造图集05SG521-4钢檩条、钢墙梁图集09CJ1809CG11（GJCT-030）钢框轻型屋面板x05G359-2悬挂设备运输轨道图集05G514-212M实腹钢吊车梁中级工作制（A4~A5）Q235钢06SG517-2轻型屋面三角形钢屋架（T型钢）05G359-2悬挂设备运输轨道图集。

2．钢结构施工详图的绘制方法钢结构施工详图的绘制应遵守以上的基本规定，并参照下面的基本方法进行:（1）布置图的绘制方法①绘制结构的平面、立面布置图，构件以粗单线或简单外形图表示，并在其旁侧注明标号，对规律布置的较多同号构件，也可以指引线统一注明标号。

②构件编号一般应标注在表示构件的主要平面和剖面图上，在一张图上同一构件编号不宜在不同图形中重复表示。

③同一张布置图中，只有当构件截面、构造样式和施工要求完全一样时才能编同一个号，只要尺寸略有差异或制造上要求不同（例如有支撑屋架需要多开几个支撑孔）的构件均应单独编号，对安装关系相反的构件，一般可将标号加注角标来区别，杆件编号均应有字首代号，一般可采用同音的拼音字母。

④每一构件均应与轴线有定位的关系尺寸，对槽钢、C型钢截面应标示肢背方向。

⑤平面布置图一般可用1：100或1：200的比例；图中剖面宜利用对称关系，参照关系或转折剖面简化图形。

⑥一般在布置图中，根据施工的需要，对于安装时有附加要求的地方、不同材料构件连接的地方及主要的安装拼接接头的地方宜选取节点进行绘制。

（2）构件图的绘制方法①构件图以粗实线绘制。

构件详图应按布置图上的构件编号按类别依次绘制成，不应前后颠倒随意顺手拈来画。

所绘构件主要投影面的位置应与布置图相一致，水平者，水平绘制，垂直者，垂直绘制，斜向者，倾斜绘制。

构件编号用粗线标注在图形下方。

图纸内容及深度应能满足制造加工要求。

绘制内容应包括：构件本身的定位尺寸、几何尺寸；标注所有组成构件的零件间的相互定位尺寸，连接关系；标注所有零件间的连接焊缝符号及零件上的孔、洞及其相互关系尺寸；标注零件的切口、切槽、栽切的大样尺寸；构件上零件编号及材料表；有关本图构件制作的说明（如相关布置图号、制孔要求、焊缝要求等）。

②构件图形一般应选用合适的比例绘制，常采用的比例有1：20、1：15、1：50等，一般规定如下：构件的几何图形采用1：20~1：25；构件截面和零件采用1：10~1：15；零件详图采用1：5。

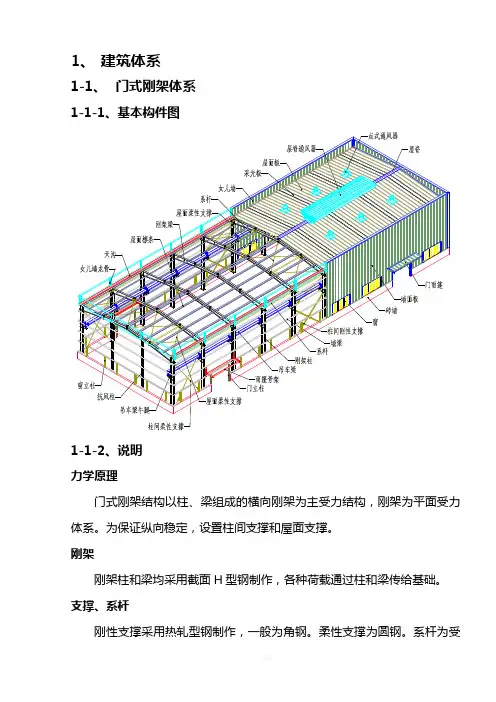

1、建筑体系1-1、门式刚架体系1-1-1、基本构件图1-1-2、说明力学原理门式刚架结构以柱、梁组成的横向刚架为主受力结构，刚架为平面受力体系。

为保证纵向稳定，设置柱间支撑和屋面支撑。

刚架刚架柱和梁均采用截面H型钢制作，各种荷载通过柱和梁传给基础。

支撑、系杆刚性支撑采用热轧型钢制作，一般为角钢。

柔性支撑为圆钢。

系杆为受压圆钢管，与支撑组成受力封闭体系。

屋面檩条、墙梁一般为C型钢、Z型钢。

承受屋面板和墙面板上传递来的力，并将该力传递给柱和梁。

1-1-3、门式刚架的基本形式a.典型门式刚架b.带吊车的门式刚架c.带局部二层的门式刚架1-1-4、基本节点a.柱脚节点b.梁、柱节点■局部二层节点参照多层框架体系。

1-1-5、刚架衍生形式■吊车和局部二层可在衍生形式刚架中布置。

■山墙刚架其本质也是多连跨刚架，不过中间柱与刚架柱比截面旋转了90度。

1-2、多层框架体系1-2-1、框架图示1-2-2、说明力学模型a.纯刚接框架：纵横两个方向均采用刚接的框架。

b.刚接-支撑框架：横向采用刚接，纵向采用铰接，并在纵向设置支撑，以传递水平力。

c.支撑式框架：纵横向均采用铰接，两向均设置支撑传递水平力。

d.有时为保证足够的刚度，在刚接框架中亦设置支撑。

框架柱框架柱可采用H型截面、箱形截面、十字形截面、圆管形截面等。

所有上部结构的力都通过框架柱传递给基础。

框架梁框架梁一般采用H型截面。

楼盖和屋盖上的力通过框架梁传递给框架柱。

支撑支撑采用一般采用热轧型钢制作，其功能是传递层间水平力和保证结构的刚度。

1-2-3、基本节点a.柱脚节点■柱脚节点同门式刚架体系。

b.柱、梁节点2、支撑、系杆 2-1、图示柱间柔性支撑柱间刚性支撑2-2、说明■支撑分为柔性支撑和刚性支撑两种。

柔性支撑由圆钢制作，安装时必须张紧，主要用于门式刚架结构。

刚性支撑由型钢制作，用于多层框架、吊车梁下段支撑等刚度要求高的结构中。

■系杆和支撑联合作用，形成封闭的受力体系。

1、建筑体系1-1、门式刚架体系1-1-1、基本构件图1-1-2、说明力学原理门式刚架结构以柱、梁组成的横向刚架为主受力结构，刚架为平面受力体系。

为保证纵向稳定，设置柱间支撑和屋面支撑。

刚架刚架柱和梁均采用截面H型钢制作，各种荷载通过柱和梁传给基础。

支撑、系杆刚性支撑采用热轧型钢制作，一般为角钢。

柔性支撑为圆钢。

系杆为受压圆钢管，与支撑组成受力封闭体系。

屋面檩条、墙梁一般为C型钢、Z型钢。

承受屋面板和墙面板上传递来的力，并将该力传递给柱和梁。

1-1-3、门式刚架的基本形式a.典型门式刚架b.带吊车的门式刚架c.带局部二层的门式刚架1-1-4、基本节点a.柱脚节点铰接柱脚刚接柱脚一刚接柱脚二b.梁、柱节点柱头节点一柱头节点二梁间连接节点吊车梁牛腿节点抗风柱连接节点■局部二层节点参照多层框架体系。

1-1-5、刚架衍生形式a.单坡单跨b.山墙刚架c.连跨多屋脊d.连跨单屋脊e.单坡连跨■吊车和局部二层可在衍生形式刚架中布置。

■山墙刚架其本质也是多连跨刚架，不过中间柱与刚架柱比截面旋转了90度。

.1-2、多层框架体系1-2-1、框架图示1-2-2、说明力学模型a.纯刚接框架：纵横两个方向均采用刚接的框架。

b.刚接-支撑框架：横向采用刚接，纵向采用铰接，并在纵向设置支撑，以传递水平力。

c.支撑式框架：纵横向均采用铰接，两向均设置支撑传递水平力。

d.有时为保证足够的刚度，在刚接框架中亦设置支撑。

框架柱框架柱可采用H型截面、箱形截面、十字形截面、圆管形截面等。

所有上部结构的力都通过框架柱传递给基础。

框架梁框架梁一般采用H型截面。

楼盖和屋盖上的力通过框架梁传递给框架柱。

支撑支撑采用一般采用热轧型钢制作，其功能是传递层间水平力和保证结构的刚度。

1-2-3、基本节点a.柱脚节点■柱脚节点同门式刚架体系。

b.柱、梁节点梁柱双向刚接节点一梁柱双向刚接节点二梁柱单向刚接节点梁柱双向铰接节点通梁方式柱顶节点主次梁连接节点钢结构算量用广联达表格算量，业界最好用的免费钢结构算量软件。

钢结构基本构件分类及其做法图解钢结构是由钢制材料组成的结构，是主要的建筑结构类型之一。

结构主要由型钢和钢板等制成的梁钢、钢柱、钢桁架等构件组成，并采用硅烷化、纯锰磷化、水洗烘干、镀锌等除锈防锈工艺。

各构件或部件之间通常采用焊缝、螺栓或铆钉连接。

因其自重较轻，且施工简便，广泛应用于大型厂房、场馆、超高层等领域。

1、建筑体系1-1、门式刚架体系1-1-1、基本构件图1-1-2、说明力学原理门式刚架结构以柱、梁组成的横向刚架为主受力结构，刚架为平面受力体系。

为保证纵向稳定，设置柱间支撑和屋面支撑。

刚架刚架柱和梁均采用截面H型钢制作，各种荷载通过柱和梁传给基础。

支撑、系杆刚性支撑采用热轧型钢制作，一般为角钢。

柔性支撑为圆钢。

系杆为受压圆钢管，与支撑组成受力封闭体系。

屋面檩条、墙梁一般为C型钢、Z型钢。

承受屋面板和墙面板上传递来的力，并将该力传递给柱和梁。

1-1-3、门式刚架的基本形式a.典型门式刚架b.带吊车的门式刚架c.带局部二层的门式刚架1-1-4、基本节点a.柱脚节点b.梁、柱节点■局部二层节点参照多层框架体系。

1-1-5、刚架衍生形式■吊车和局部二层可在衍生形式刚架中布置。

■山墙刚架其本质也是多连跨刚架，不过中间柱与刚架柱比截面旋转了90度。

1-2、多层框架体系1-2-1、框架图示1-2-2、说明力学模型a.纯刚接框架：纵横两个方向均采用刚接的框架。

b.刚接-支撑框架：横向采用刚接，纵向采用铰接，并在纵向设置支撑，以传递水平力。

c.支撑式框架：纵横向均采用铰接，两向均设置支撑传递水平力。

d.有时为保证足够的刚度，在刚接框架中亦设置支撑。

框架柱框架柱可采用H型截面、箱形截面、十字形截面、圆管形截面等。

所有上部结构的力都通过框架柱传递给基础。

框架梁框架梁一般采用H型截面。

楼盖和屋盖上的力通过框架梁传递给框架柱。

支撑支撑采用一般采用热轧型钢制作，其功能是传递层间水平力和保证结构的刚度。

1-2-3、基本节点a.柱脚节点■柱脚节点同门式刚架体系。

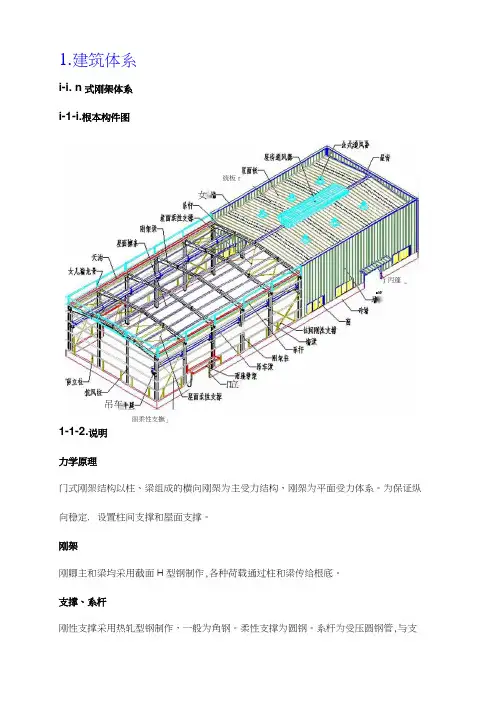

1.建筑体系i-i. n 式刚架体系1-1-2.说明力学原理门式刚架结构以柱、梁组成的横向刚架为主受力结构，刚架为平面受力体系。

为保证纵 向稳定，设置柱间支撑和屋面支撑。

刚架刚卿主和梁均采用截面H 型钢制作,各种荷载通过柱和梁传给根底。

支撑、系杆刚性支撑采用热轧型钢制作，一般为角钢。

柔性支撑为圆钢。

系杆为受压圆钢管,与支i-1-i.根本构件图 女儿:fl統板r吊车家J立住j 丙蓬■W丽柔性支撫」撑组成受力封闭体系。

屋面捺条、埴梁—般为C型钢、Z型钢。

承受屋面板和墙面板上传递来的力，并将该力传递给柱和梁。

1-1-3.门式刚架的根本形式孔典型门式刚架1-1-4.根本节点a. 柱脚节点•昭•廈■0嗓跨廈b•梁.柱节点刚接柱脚一刚接柱脚二柱头节点一梁间连接节点.吊车梁牛腿节点■局部二层节点参照多层框架体系。

1-1-5.刚架衍生形式"•单坡单跨b•山墙刚架e・单坡连跨"■吊车和局部二层可在衍生形式刚架中布置。

■山墙刚架其本质也是多连跨刚架，不过中间柱与刚架柱比截面旋转了90度。

1-2.多层框架体系力学模型a.纯刚接框架：纵横两个方向均采用刚接的框架。

b.刚接-支撑框架:横向采用刚接，纵向采用狡接,并在纵向设置支撑,以传递水平力。

c.支撑式框架：纵横向均采用狡接,两向均设置支撑传递水平力。

d.有时为保证足够的刚度，在刚接框架中亦设置支撑。

框架柱框架柱可采用H型截面、箱形截面、十字形截面、圆管形截面等。

所有上部结构的力都通过框架才主传递给根底。

框架梁框架梁一般采用H型截面。

楼盖和屋盖上的力通过框架梁传递给框架柱。

支撑支撑采用一般采用热轧型钢制作,其功能是传递层间水平力和保证结构的刚度。

1-2-3.根本节点a. 柱脚节点■柱脚节点同门式刚架体系。

b. 柱、梁节点梁柱双向刚接节点一梁柱双向刚接节点二,梁柱单•向刚接节点梁柱双向钱接节点5通梁方式柱顶节点主次梁连接节点- 2、支撑、系轩2-1. B0示柱间柔性支撑柱间刚性支撑2-2.说明■支撑分为柔性支撑和刚性支撑两种。

钢结构识图大全HUA system office room 【HUA16H-TTMS2A-HUAS8Q8-HUAH1688】1、建筑体系1-1、门式刚架体系1-1-1、基本构件图1-1-2、说明力学原理门式刚架结构以柱、梁组成的横向刚架为主受力结构，刚架为平面受力体系。

为保证纵向稳定，设置柱间支撑和屋面支撑。

刚架刚架柱和梁均采用截面H型钢制作，各种荷载通过柱和梁传给基础。

支撑、系杆刚性支撑采用热轧型钢制作，一般为角钢。

柔性支撑为圆钢。

系杆为受压圆钢管，与支撑组成受力封闭体系。

屋面檩条、墙梁一般为C型钢、Z型钢。

承受屋面板和墙面板上传递来的力，并将该力传递给柱和梁。

1-1-3、门式刚架的基本形式a.典型门式刚架b.带吊车的门式刚架c.带局部二层的门式刚架1-1-4、基本节点a.柱脚节点b.梁、柱节点■局部二层节点参照多层框架体系。

1-1-5、刚架衍生形式■吊车和局部二层可在衍生形式刚架中布置。

■山墙刚架其本质也是多连跨刚架，不过中间柱与刚架柱比截面旋转了90度。

1-2、多层框架体系1-2-1、框架图示1-2-2、说明力学模型a.纯刚接框架：纵横两个方向均采用刚接的框架。

b.刚接-支撑框架：横向采用刚接，纵向采用铰接，并在纵向设置支撑，以传递水平力。

c.支撑式框架：纵横向均采用铰接，两向均设置支撑传递水平力。

d.有时为保证足够的刚度，在刚接框架中亦设置支撑。

框架柱框架柱可采用H型截面、箱形截面、十字形截面、圆管形截面等。

所有上部结构的力都通过框架柱传递给基础。

框架梁框架梁一般采用H型截面。

楼盖和屋盖上的力通过框架梁传递给框架柱。

支撑支撑采用一般采用热轧型钢制作，其功能是传递层间水平力和保证结构的刚度。

1-2-3、基本节点a.柱脚节点■柱脚节点同门式刚架体系。

b.柱、梁节点?2、支撑、系杆2-1、图示柱间柔性支撑柱间刚性支撑2-2、说明■支撑分为柔性支撑和刚性支撑两种。

柔性支撑由圆钢制作，安装时必须张紧，主要用于门式刚架结构。
