变化组织及其织物

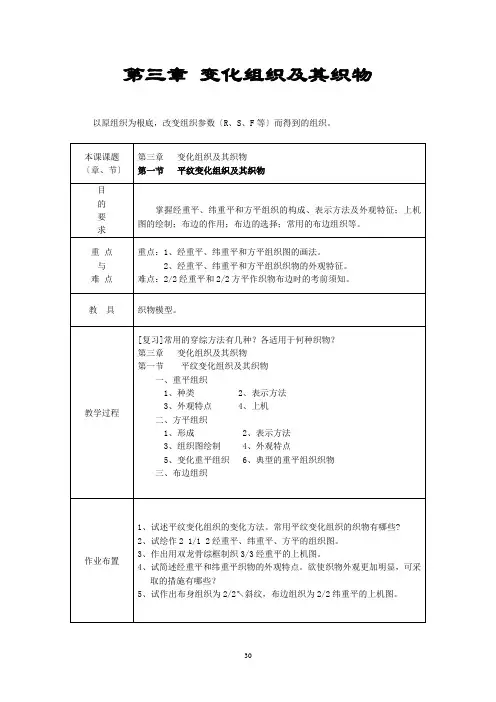

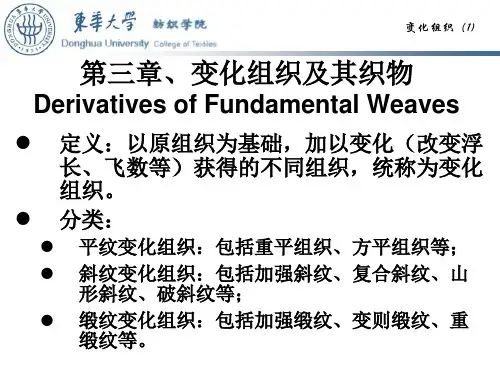

第三章变化组织及其织物以原组织为根底，改变组织参数〔R、S、F等〕而得到的组织。

第一节平纹变化组织及其织物以平纹为根底，沿一个方向或两个方向延长组织点而得到的组织图。

一、重平组织以平纹为根底，沿一个方向延长组织点而得到的组织。

1、种类：[画示意图]〔1〕经重平组织：以平纹为根底，沿经纱方向延长组织点。

〔2〕纬重平组织：以平纹为根底，沿纬纱方向延长组织点。

2、表示方法：〔1〕经重平：第一根经纱上的经组织点/第一根经纱上的纬组织点组织图绘制：在第一根经纱上按表达式作出，第二根经纱与第一根经纱运动规律相反。

Rj=2， Rw=分子+分母， F≦5[练习]作出3/3经重平组织。

〔2〕纬重平：第一根纬纱上的经组织点/第一根纬纱上的纬组织点组织图绘制：在第一根纬纱上按表达式作出，第二根纬纱与第一根纬纱运动规律相反。

Rw =2， Rj =分子+分母， F≦5[练习]作出3/3纬重平组织。

3、外观特点：[难点]〔1〕经重平：织物外表呈现横凸条〔可理解为较粗纬纱与较细经纱交织〕。

为使横凸条效果明显，可采用较细经纱和较粗纬纱，较大经密和较小纬密。

〔2〕纬重平：织物外表呈现纵凸条〔可理解为较粗经纱与较细纬纱交织〕。

为使纵凸条效果明显，可采用较粗经纱和较细纬纱，较小经密和较大纬密。

4、上机：〔1〕穿筘：对于纬重平，将同一纵凸条的经纱穿入同一筘齿，使筘痕产生在相邻两凸条间，以增加凸条外观。

〔2〕穿综：对于经重平，假设经密较大，可采用飞穿法。

[练习]试画出用双龙骨制织2/2经重平织物的上机图。

5、变化重平组织：浮长线不等的重平组织。

作图方法与重平组织相同，外观呈现不同宽度的纵横凸条。

[练习]作出1 2 2/2 1 2变化经重平、纬重平的组织图。

6、典型的重平组织织物：〔1〕麻纱织物：1/2变化纬重平，1/3变化纬重平。

〔2〕毛巾织物的地组织：2/2经重平，2/1变化经重平。

〔3〕边组织：2/2经重平，2/2纬重平。

二、方平组织[重点、难点]1、形成：以平纹为根底，沿经、纬两个方向同时延长组织点。

3.2.8螺旋斜纹（捻斜纹） 以起点不同的两个相同的斜纹组织或两个不同的斜纹组织为基础 组织，将两个组织的纱线按1：1顺次穿插排列而成的组织。R≧5 选择基础组织原则：必须使各相邻经纱（或纬纱）经纬组织点大部 分相反。
3/2↗斜纹
3/2↗斜纹
经螺旋斜纹
1 3/3 1↗斜纹
4/4↗斜纹 纬螺旋斜纹
3.2.9飞断斜纹 织物组织的斜纹线朝一个方向跳跃式延伸，在斜纹线的跳跃处 存在明显的断界，断界处的相邻纱线的组织点相反，而斜纹线方 向保持不变。
Kj=10
3 1/2 2↗为基础组织，Kj=10经山形斜纹
Kw=8
1 3/1 3↗斜纹为基础 Kw=8纬山形斜纹 3/3↗为基础组织,Kj=8,Sj′=3经锯齿斜纹
2 1/1 2↗为基础 组织，Kw=6， Sw′=2纬锯齿斜纹
2 1/1 2↗为基础 组织，Kj=8，Kw=10 菱形斜纹
3/3↗为基础组织， Kj=Kw=9菱形斜纹上机图
飞数与斜纹线倾角的关系
5 3 1 /2 2 1↖斜纹为基础 Sj=-2的急斜纹组织
5 1 1 1/3 1 1 3↗斜纹为基础 Sw=2的缓斜纹组织
3.2.4曲线斜纹 曲线斜纹是将斜纹的飞数不断改变，使斜纹的倾斜角不断变化而获 得曲线效应。经(或纬)曲线斜纹的经(或纬)纱循环数等于飞数的个 数，纬(或经)纱循环数等于基础组织的纬(或经)纱循环数。 绘作曲线斜纹时，飞数值是可以任意选定的，选择时必须注意： (1)使ΣSj=0或为基础组织循环纱线数的整数倍； (2)最大飞数必须小于基础组织中最长的浮线长度，以保证曲线的连 续。
麦粒组织
鸟眼组织
3.2斜纹变化组织
斜纹变化组织是由原组织的斜纹组织变化而来。采用延长组织 点浮长，改变组织点飞数的数值或方向(即改变斜纹的方向)或兼 用几种方法，可千变万化得出各种各样的变化斜纹组织。 3.2.1加强斜纹 以原组织的斜纹组织为基础，在其组织点旁沿经向或纬向增加 其组织点而成。Rj=Rw≥4，飞数∣

– 经山形斜纹：山形斜纹的山峰指向经纱方向； Sj＝±1（＋1右斜，－1左斜）； – 纬山形斜纹：山形斜纹的山峰指向纬纱方向。 Sw＝1（＋1右斜，－1左斜）。
变化组织（17)
• 经山形斜纹
– 构成：改变Sj的正负号得到；
– 绘制原则：以斜纹线方向改变前的第Kj根经纱作 为对称轴，在它左右对称位置的经纱，其组织点 浮沉规律相同。
变化组织（18)
– 绘制方法：
选择基础组织； 确定对称轴Kj； 确定Rj和Rw：Rj＝2Kj－2；Rw＝Rjw（基础组织循环 纬纱数）； 第1～Kj根经纱按顺序填绘基础组织； 第Kj＋1根经纱开始，按与基础组织Sj符号相反的方向填 绘组织点。
– 如果在一个组织循环中改变Kj值，使斜纹线长短不 同，就得到了变化经山形斜纹组织。 – 上机：穿综采用山形穿法。 – 注：山形转弯时，会出现连续浮长，因此设计时注 意基础组织的选择。
• 由两条或两条以上粗细不同的、由经（或 纬）纱浮线构成斜纹线的组织。（原组织 与加强斜纹复合） • 表示方法：分式：分子－经组织点；分母 －纬组织点；方向－箭头表示。 • 组织特点：
– R＝Rj＝Rw≥5； – R＝分子＋分母； – Sj＝Sw＝±1。
变化组织（12)
• 绘制方法：
– 首先确定组织循环经纬纱数。 – 然后在第1根经纱上按照分式的次序填绘组织 点，其余的经纱则按右斜（S=+1）或左斜 （ S=-1）填绘。
• 构作方法：以原组织的缎纹组织为基础，在单 个经（或纬）组织点四周添加单个或多个经 （或纬）组织点而成。 作用：增加交织组织点，改善可用性，减少勾 丝起毛。
•
变化组织（31)
• 图（1）为在八枚五飞的纬面加强缎纹的右侧添加一个组织点； • 图（2）为在原来单个组织点的左上方添加一个组织点而成； • 图（3）为十一枚七飞的纬面加强缎纹，在原来单个经组织点 的右上方添加三个组织点而成。若配以较大的经密，就可以获 得正面呈斜纹而反面呈经面缎纹的外观，故称为缎背华达呢。

2.纬平针和罗纹组织在结构和性能上有何区 别？ 3.罗纹组织和双反面组织在结构和性能上有 何区别？
二、纬编针织物结构的表示方法
线圈图 意匠图
结构意匠图 花型意匠图 编织图 三角配置
1.线圈图
定义：用图解的方法将线圈在织物中的形态描绘下来。
特点： 1. 它可以直观地表示出针织物结构单元的形态 及其相互连接与分布情况。
下针：高踵、低踵 上针：高踵、低踵 上下针的对位 ：上高踵针对下低踵针，上低 踵针对下高踵针。 三角分为高低两档，对位：上高对下高，上低 对下低。
Ａ，Ｂ：上针滞后于下针成圈
双反面组织与编织工艺
一、双反面组织(purl stitch， links and links stitch ）的结构
1.特性 延伸性与弹性小于罗纹组织 只逆编织方向脱散，顺编织方向不脱散 纵向不易脱散 不卷边，不歪斜 厚实、保暖性好 2.应用：
棉毛衫裤 、休闲服、运动装和外套等。
三、双罗纹机的编织工艺
（一）成圈机件及其配置 下针筒和上针盘成90°配置 上下针槽相对配置，上下针亦相对配置 需要用四种针：
反面
正面
二、纬平针组织的特性与用途
1.特性： 线圈歪斜 卷边性：纵向向工艺反面卷，横向向工艺正面卷 脱散性：横向脱散：纱线没有断裂，线圈从整个横列中脱散出来。
顺逆编织方向都脱散； 纵向脱散：纱线断裂，线圈沿纵行从断裂纱线处顺序脱散 。
延伸性 特点：横向较纵向易变性；横向变性大于纵向。 方式：线圈内弯曲的纱线发生变化 ；线圈内纱线的定向发生变化
1.要求各个成圈系统中的弯纱深度一致 ; 2.积极式给纱 ; 3.选择适当的编织方法。
罗纹组织与编织工艺
一、罗纹组织的结构 (rib stitch) 1.定义：罗纹组织(rib stitch)由正面线圈纵行和反面线圈纵行以一
