第三章 织物组织与应用 起绒组织

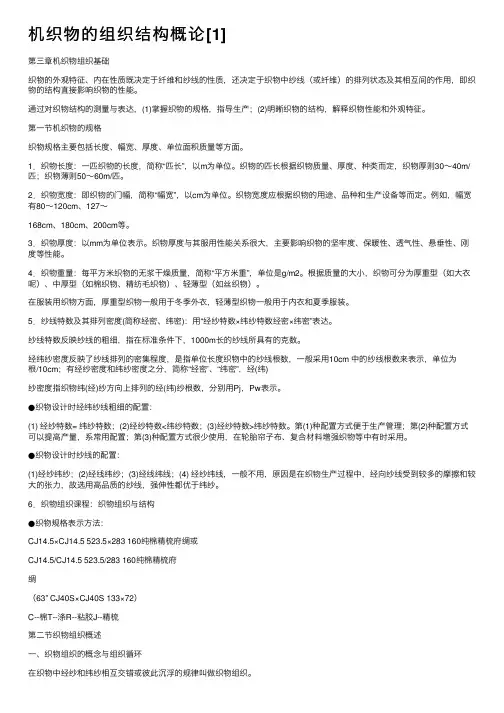

机织物的组织结构概论[1]第三章机织物组织基础织物的外观特征、内在性质既决定于纤维和纱线的性质，还决定于织物中纱线（或纤维）的排列状态及其相互间的作⽤，即织物的结构直接影响织物的性能。

通过对织物结构的测量与表达，(1)掌握织物的规格，指导⽣产；(2)明晰织物的结构，解释织物性能和外观特征。

第⼀节机织物的规格织物规格主要包括长度、幅宽、厚度、单位⾯积质量等⽅⾯。

1．织物长度：⼀匹织物的长度，简称“匹长”，以m为单位。

织物的匹长根据织物质量、厚度、种类⽽定，织物厚则30～40m/匹；织物薄则50～60m/匹。

2．织物宽度：即织物的门幅，简称“幅宽”，以cm为单位。

织物宽度应根据织物的⽤途、品种和⽣产设备等⽽定。

例如，幅宽有80～120cm、127～168cm、180cm、200cm等。

3．织物厚度：以mm为单位表⽰。

织物厚度与其服⽤性能关系很⼤，主要影响织物的坚牢度、保暖性、透⽓性、悬垂性、刚度等性能。

4．织物重量：每平⽅⽶织物的⽆浆⼲燥质量，简称“平⽅⽶重”，单位是g/m2。

根据质量的⼤⼩，织物可分为厚重型（如⼤⾐呢）、中厚型（如棉织物、精纺⽑织物）、轻薄型（如丝织物）。

在服装⽤织物⽅⾯，厚重型织物⼀般⽤于冬季外⾐，轻薄型织物⼀般⽤于内⾐和夏季服装。

5．纱线特数及其排列密度(简称经密、纬密)：⽤“经纱特数×纬纱特数经密×纬密”表达。

纱线特数反映纱线的粗细，指在标准条件下，1000m长的纱线所具有的克数。

经纬纱密度反映了纱线排列的密集程度，是指单位长度织物中的纱线根数，⼀般采⽤10cm 中的纱线根数来表⽰，单位为根/10cm；有经纱密度和纬纱密度之分，简称“经密’、“纬密”，经(纬)纱密度指织物纬(经)纱⽅向上排列的经(纬)纱根数，分别⽤Pj，Pw表⽰。

●织物设计时经纬纱线粗细的配置：(1) 经纱特数= 纬纱特数；(2)经纱特数<纬纱特数；(3)经纱特数>纬纱特数。

第(1)种配置⽅式便于⽣产管理；第(2)种配置⽅式可以提⾼产量，系常⽤配置；第(3)种配置⽅式很少使⽤，在轮胎帘⼦布、复合材料增强织物等中有时采⽤。

第四节各类织物特性及其适用性（一）棉织物一、棉织物的主要特征二、棉织物的分类1、按印染整理加工：原色布、什色布、印花布、色织布2、按织物的分类：平纹布、斜纹布、缎纹布三、常用棉织物品种及特点1、平布：纯棉、纯化纤或混纺纱织成的平纹织物（1）结构特点：经纬纱的细度、经密与纬密相同或相近，经纬向强力均衡（2）种类（3）织物风格粗平布：布身厚实、结实、坚牢中平布：厚薄适中，坚牢耐用细平布：布身轻薄、平滑、手感柔韧，光泽好（4）应用2、府绸（1）结构特点经纬纱织较细，经密＞纬密（2）种类原料：纱府绸、线府绸、半线府绸纺纱工艺：普通府绸、精梳府绸、半精梳府绸印染加工：漂白、杂色、印花府绸织造花式：普通、条子、提花府绸（3）织物风格：有菱形状颗粒，质地细腻、纹路清晰、富有光泽有丝绸感（4）应用：男女衬衫、床单、被褥等3、泡泡纱（1）结构特点：一上一下平纹组织的薄型棉布（2）种类：a 化学处理法 b 机械方法 c 织造方法(3) 织物风格：舒适透气，立体感强，穿着不贴身（4）应用：衬衫、衣裙、睡衣裤缺点：洗涤后泡泡容易消失、保型形差4、牛仔布（1）特点：经纬纱采用粗支纱，经面采用经面斜纹或乱斜纹（2）种类原料：弹力牛仔布；棉、涤纶混纺（经纱）；棉毛、棉麻混纺牛仔布加工工艺：树皮绉牛仔布、彩条牛仔布、闪光牛仔布、印花牛仔布加工方法：石磨蓝牛仔布、水洗牛仔布（3）织物风格：吸湿透气、防皱放缩、防变形（4）应用：牛仔裤、风衣、夹克衫、包、鞋5、绒布（1）结构特点平纹、斜纹（2）种类：单面起绒（斜纹组织）、双面起绒（平纹组织）（3）织物风格：织物薄，蓬松、柔软、保暖性强、穿着舒适（4）应用：冬季内衣、外衣6、平绒（1）结构特点：复杂组织中的双层组织方式织成（2）种类：割经平绒、割纬平绒（3）织物风格：布面平整丰满，弹性厚实，保暖性强，耐磨性好，有脱毛现象（4）应用：冬季内衣、外衣、鞋帽类材料7、灯芯绒（1）结构特点：一组经纱、两组纬纱按不同的组织或固定方法交织割绒而成（2）种类：特细条、细条、中条、粗条、阔条（3）织物风格：布面厚实，手感柔软有弹性。

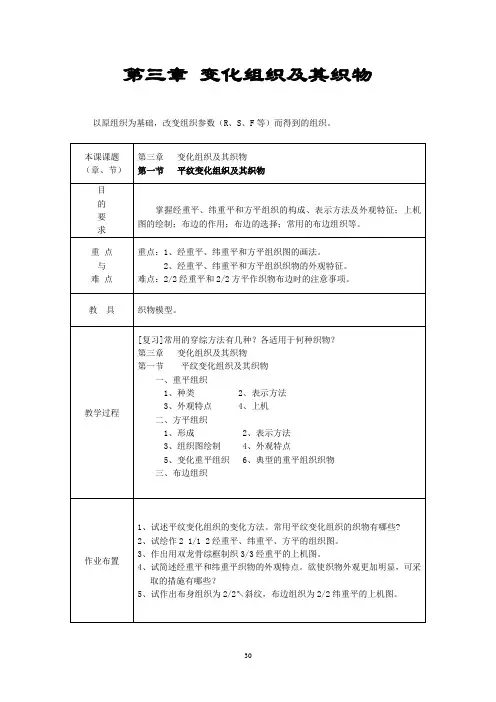

第三章变化组织及其织物以原组织为基础，改变组织参数（R、S、F等）而得到的组织。

第一节平纹变化组织及其织物以平纹为基础，沿一个方向或两个方向延长组织点而得到的组织图。

一、重平组织以平纹为基础，沿一个方向延长组织点而得到的组织。

1、种类：[画示意图]（1）经重平组织：以平纹为基础，沿经纱方向延长组织点。

（2）纬重平组织：以平纹为基础，沿纬纱方向延长组织点。

2、表示方法：（1）经重平：第一根经纱上的经组织点/第一根经纱上的纬组织点组织图绘制：在第一根经纱上按表达式作出，第二根经纱与第一根经纱运动规律相反。

Rj=2， Rw=分子+分母， F≦5[练习]作出3/3经重平组织。

（2）纬重平：第一根纬纱上的经组织点/第一根纬纱上的纬组织点组织图绘制：在第一根纬纱上按表达式作出，第二根纬纱与第一根纬纱运动规律相反。

Rw =2， Rj =分子+分母， F≦5[练习]作出3/3纬重平组织。

3、外观特点：[难点]（1）经重平：织物表面呈现横凸条（可理解为较粗纬纱与较细经纱交织）。

为使横凸条效果明显，可采用较细经纱和较粗纬纱，较大经密和较小纬密。

（2）纬重平：织物表面呈现纵凸条（可理解为较粗经纱与较细纬纱交织）。

为使纵凸条效果明显，可采用较粗经纱和较细纬纱，较小经密和较大纬密。

4、上机：（1）穿筘：对于纬重平，将同一纵凸条的经纱穿入同一筘齿，使筘痕产生在相邻两凸条间，以增加凸条外观。

（2）穿综：对于经重平，若经密较大，可采用飞穿法。

[练习]试画出用双龙骨制织2/2经重平织物的上机图。

5、变化重平组织：浮长线不等的重平组织。

作图方法与重平组织相同，外观呈现不同宽度的纵横凸条。

[练习]作出1 2 2/2 1 2变化经重平、纬重平的组织图。

6、典型的重平组织织物：（1）麻纱织物：1/2变化纬重平，1/3变化纬重平。

（2）毛巾织物的地组织：2/2经重平，2/1变化经重平。

（3）边组织：2/2经重平，2/2纬重平。

二、方平组织[重点、难点]1、形成：以平纹为基础，沿经、纬两个方向同时延长组织点。

第三章 织物组织第一节 织物组织的概念 一．织物组织的定义及表示方法在织物内的经纬线按一定规律相互浮沉交织，这种相互浮沉交织的规律称为织物组织。

当织物组织发生变化时组织外观及内在性质也发生变化。

经纬线交织处称为组织点，经线浮在纬线之上称经组织点或经浮点，纬线浮在经线之上称纬组织点或纬浮点。

经组织点和纬组织点的排列规律在织物中所需的重复一次所需的丝线根数称一个组织循环或一个完全组织。

构成一个完全组织的经线或纬线根数，称为经线或纬线循环数，用Ri 或Rw 表示织物组织可以用图形表示，这种表示织物的图形称为组织图。

有意匠低表示法和直线表示法两种，常用意匠低表示。

1. 意匠低表示法：即把织物组织描绘在印有小方格的意匠纸上，纸上小方格纵行代表经线，次序自左至右；横行代表纬线，次序自上而下。

在方格内绘有符合者表示经线浮在纬线之上，称为经组织点，常用× ○ 表示。

方格内不绘符号者表示纬线浮于经组织线上，下图中：1为组织图，2为结构图， 3为第一根经线剖面图 ，4为第一根纬线剖面图。

图1 图2 图3 图4 2.直线表示法：以垂直方向的直线代表经线，以水平方向的直线代表纬线，垂直线与水平线相交之处为组织点，经经组织点用符号×在交叉处做标记，纬组织点不做任何标记。

二．织物组织的分类:根据参加交织的经、纬线组数及交织规律作下分类 （一）.简单组织：一组纬线与一组经丝交织。

1.原组织：各种组织的基础组织平纹、斜纹、缎纹； 2.变化组织：由尾组织变化而成；3.联合组织：两种或两种以后原组织或变化组织按不同方式联合而成。

（二）复杂组织：多组经、纬线交织而成的组织。

1.重纬组织 ；2. 重经组织 ；3. 双层组织 ；4. 多层组织 ；5. 起绒组织，纱罗组织。

第二节 原组织原组织是各种组织的基础，包括平纹、斜纹、缎纹。

原组织在一个组织循环内，每一根经线或纬线只具有一个组织点，其余都是纬或经组织点。

如果经组织点占优势，称经面组织，否则称纬面组织。

第三节纬起毛组织本节重点：一、起毛起绒组织的构成；二、纬起毛组织的构成、特点；三、纬起毛组织的设计要点及应用。

1．基本概念（1）能在织物表面形成毛绒的织物组织，称为起绒（起毛）组织。

（2）经起绒（起毛）组织：起绒（起毛）纱线为经纱；纬起绒（起毛）组织：起绒（起毛）纱线为纬纱。

（3）纬起绒（起毛）组织：由一个系统经纱和两个系统纬纱交织而成。

纬与经纱交织形成地组织，起固结毛绒的作用；绒纬与经纱交织形成起毛组织（有纬浮长线），下机后，通过后整理，纬浮长线被割断，形成毛绒。

2．绒纬起绒方法⑴开毛法：利用割绒机将纬浮长线割断。

灯芯绒、纬平绒织物采用开毛法起绒。

⑵拉绒法：使绒坯与拉毛滚筒作相对运动，将绒纬中纤维逐渐拉出，直至绒纬被拉断。

拷花呢织物采用拉绒法起绒。

3．应用：用于男女老幼在春秋冬季制作衣裤鞋帽等。

一、灯蕊绒织物㈠外观特征纬浮长线被割断后，在织物表面形成一条条纵向条纹，故又称条绒。

特点：手感柔软、绒条圆润、绒毛丰满、纹路清晰、布身厚实、保暖性好、光泽柔和等特点。

㈡构成原理图6-14 灯芯绒织物的结构示意图与割荣原理图图6-14为灯芯绒织物的结构示意图，箭头为进刀割绒部位。

地纬１、２与经纱以平纹组织交织成地布；在地纬第１根织入后，连续织入两根绒纬ａ和ｂ，绒纬的浮长为五个经组织点。

绒纬ａ和ｂ分别与第５根和第６根经纱交织。

其中第５、６根经纱称为压绒经或绒经，绒纬与压绒经的交织点称为绒根。

割绒时，从第２、３根经纱之间进刀将绒纬割断，经刷绒整理后，绒毛耸立，成条状沿经向排列于织物表面。

㈢产品分类1.按绒条的宽度分为细条、中条、粗条、阔条、粗细混合条灯芯绒等。

特细条灯芯绒：20条/25mm（英寸）以上；细条灯芯绒：11条/25mm（英寸）以上；中条灯芯绒：9-11条/25mm（英寸）；粗条灯芯绒：6-8条/25mm（英寸）；阔条灯芯绒：6条/25mm（英寸）以下。

2.按使用的纱线分：全纱灯芯绒、半线灯芯绒（线经纱纬）。
