激光雷达的数据采集原理主要基于激光测距技术。
激光雷达是一种利用激光进行测距的设备，通过发射激光束，并接收由目标物体反射回来的激光信号，可以计算出激光信号从发射到接收的时间，从而推算出目标的距离。
激光雷达通常被用于感知周围环境中的物体，包括但不限于车辆、行人和其他障碍物。
数据采集的过程主要涉及以下几个步骤：1. 硬件准备：激光雷达设备通常包括一个或多个激光发射器和一个接收器阵列。
这些设备被安装在车辆或其他移动设备上，以便能够覆盖周围环境。
2. 发射激光：激光雷达设备发射激光脉冲，这些脉冲被发送到周围环境中的物体上。
3. 反射回的信号接收：当激光脉冲遇到目标物体时，它会反弹回来，被激光雷达设备的接收器接收。
4. 数据处理：接收器将接收到的信号发送到数据处理系统，该系统会测量激光脉冲从发射到接收的时间，并据此计算出目标的距离。
此外，激光雷达通常还提供其他信息，如目标的方位角、俯仰角和速度等。
5. 传输和存储：数据处理系统将收集到的数据传输到存储设备中，以便后续分析和使用。
激光雷达的数据采集原理具有一些关键优势。
首先，激光雷达的精度非常高，能够提供厘米级的距离测量结果。
其次，由于其工作原理是基于激光脉冲的反射，因此对环境的适应性较强，可以在各种天气和光照条件下工作。
此外，激光雷达还可以同时检测多个目标，并区分不同的物体，这对于自动驾驶等应用非常重要。
然而，激光雷达也存在一些限制。
例如，由于其工作原理是基于激光，因此可能会对人的眼睛造成伤害，需要在安全的环境下使用。
此外，激光雷达的成本相对较高，且在某些应用场景下（如低空飞行器）可能受到激光束发散的限制。
因此，在选择使用激光雷达时，需要根据具体的应用场景和需求进行权衡。
使用激光雷达进行地图数据获取与处理在现代科技的发展下，激光雷达已经成为一种日益广泛应用的技术。
激光雷达的原理是通过发射短脉冲激光束并接收回波来实现对目标物体的三维空间位置和形状的精确测量。
在地图制作和测绘领域，激光雷达被广泛应用于地图数据的获取和处理。
一、地图数据获取使用激光雷达进行地图数据获取的过程主要包括两个步骤：激光雷达扫描和点云数据采集。
首先，激光雷达通过旋转或扫描的方式，将激光束照射到地面或建筑物表面上。
当激光束与目标物体相交时，会产生回波信号。
激光雷达通过接收回波信号的时间和强度来计算出目标物体与激光雷达之间的距离和位置信息。
其次，通过扫描得到的回波信号，可以获得一系列的点云数据。
点云数据是由无数个离散的点组成的，每个点都包含了该点的三维坐标和强度信息。
这些点云数据可以用来表示地面、建筑物、道路等地理特征，形成完整的地图。
二、地图数据处理激光雷达获取的点云数据需要进行处理和分析，以提取有用的地理信息并构建出精确的地图。
1. 数据滤波与去噪由于激光雷达测量的过程中会受到环境因素的干扰，导致点云数据中存在一些噪点和无关的数据。
因此，在进行地图数据处理之前，需要对点云数据进行滤波和去噪。
常见的点云滤波算法有高斯滤波、统计滤波和基于邻域的滤波等。
通过这些滤波算法，可以将噪点和无用的数据进行剔除，提高地图数据的准确性和可用性。
2. 特征提取与分割在地图数据中，不同的地理物体和地理特征具有不同的形状、纹理和强度特征。
为了更好地理解地图数据，需要对点云数据进行特征提取和分割。
特征提取主要是通过计算几何、颜色、曲率等特征值，然后使用机器学习、聚类或分割算法将点云数据分为多个区域或对象。
通过对各个区域或对象的特征进行分析，可以获取更丰富的地理信息，并为后续的地图制作和应用提供有价值的数据支持。
3. 地形建模与三维重建地图数据处理的重要一环是地形建模和三维重建。
通过对点云数据进行分析和计算，可以得到地表的高度信息，进而构建出精确的地形模型。
激光雷达测绘技术的基本原理与操作流程在如今科技飞速发展的时代，激光雷达测绘技术日益成为航空、地理、环境、建筑等领域重要的研究工具之一。
激光雷达测绘技术通过激光发射器发射激光束，利用激光脉冲的反射信号进行探测和测量，以获取地面或物体的三维信息。
本文将简要介绍激光雷达测绘技术的基本原理和操作流程。
一、基本原理激光雷达测绘技术的基本原理是利用激光器产生的激光束以及接收器接收激光束的反射信号来确定目标物体的位置和形状。
1. 发射激光束：激光雷达通过激光发射器产生的激光束进行测绘。
激光束具有高单色性、高方向性和高强度特点，能够较好地穿透大气层，在测绘中起到了关键作用。
2. 接收反射信号：激光束在与地面或物体接触时会产生反射信号。
接收器收集这些反射信号，并通过计算反射信号的强度、时间和方位等参数，进而得到目标物体的三维信息。
3. 数据处理：收集到的反射信号数据需要通过一系列的数据处理步骤进行分析和重构。
常见的处理包括：去除噪音、点云生成、三维坐标计算和数据可视化等。
二、操作流程激光雷达测绘技术的操作流程可以被大致分为以下几个步骤：数据采集准备、测量定位、数据处理和结果输出。
1. 数据采集准备：在进行激光雷达测绘之前，需要进行一系列的准备工作。
首先，需要选择适当的激光雷达设备，根据实际需求选择合适的激光发射器和接收器。
其次，需要确定测绘范围，包括测绘区域的大小和形状。
最后，还需要进行现场勘测，了解环境条件，确定观测点的位置和分布。
2. 测量定位：在数据采集阶段，操作人员需要使用激光雷达设备进行测量和定位。
操作人员将激光雷达设备安装在合适的位置，并根据预先设定的参数进行测量。
设备会通过激光束发送和接收反射信号，以获取目标物体的三维信息。
通过多次测量和定位，可以获得更加准确和丰富的数据。
3. 数据处理：在数据处理阶段，需要对采集到的反射信号数据进行处理和分析。
首先，需要去除噪音，消除不必要的信号干扰。
其次，可以通过计算反射信号的强度和时间，将数据转化为点云形式，获取目标物体的三维坐标。

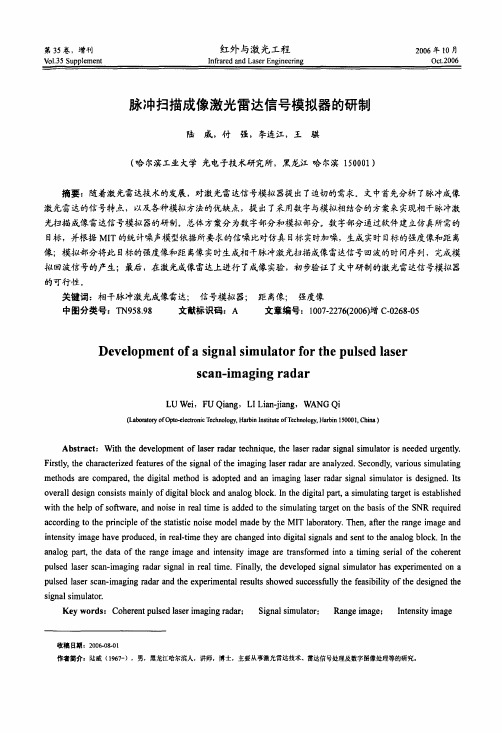

第35卷，增刊V b L35Su pp l e m e n t红外与激光工程I nf}ar ed a nd L a ser E n gi n eer i ng2006年10月0ct．2006脉冲扫描成像激光雷达信号模拟器的研制陆威，付强，李连江，王骐(哈尔滨工业大学光电子技术研究所，黑龙江哈尔滨150001)摘要：随着激光雷达技术的发展，对激光雷达信号模拟器提出了迫切的需求。
文中首先分析了脉冲成像激光雷达的信号特点，以及各种模拟方法的优缺点，提出了采用数字与模拟相结合的方案来实现相干脉冲激光扫描成像雷达信号模拟器的研制。
总体方案分为数字部分和模拟部分。
数字部分通过软件建立仿真所需的目标，并根据M I T的统计噪声模型依据所要求的信噪比对仿真目标实时加噪，生成实时目标的强度像和距离像；模拟部分将此目标的强度像和距离像实时生成相干脉冲激光扫描成像雷达信号回波的时间序列，完成模拟回波信号的产生；最后，在激光成像雷达上进行了成像实验，初步验证了文中研制的激光雷达信号模拟器的可行性。
关键词：相干脉冲激光成像雷达；信号模拟器；距离像；强度像中图分类号：T N958．98文献标识码：A文章编号：1007．2276(2006)增C．0268．05D eV el opm ent of a s i gna l s i m ul at or f or t he pul s ed l as ers can—i m agi ng r adarL U W萌，FU Q i a ng，L I L i an-j i ang，W A N GQ i(Labo m t or y o f O p t0一cl e c仃o n i c T echnol og y'H ar bi n I眦t i t l l t e of T ec hnol ogy'H a r bi n15000l，chi眦)A bs t r ac t：W i t h nl e deV el opm ent of l as er r adar t ec hni que，t he l as er r a da r si gna l s i m ul a t or is needed ur gentl y．Fi r St l y，t he c ha ra c t e r i z ed f e at ur e s of t he si gna l of t he i m agi ng l as er r a da r ar e a na l yz ed．Se condl y，va ri ous s i m ul a t i ng m et h ods ar e com par ed，t he di gi t al m et h od is adop t ed and an i m agi ng l as er r adar si gna l s i m ul a t or i s de si gne d．I t s oV er al l des i gn consi st s m ai nl y of di gi t al bl o ck and anal og bl oc k．I n t he di gi t al par t，a s i m ul a t i ng t ar get i s es t a bl i s he d w i t h t he hel p of soft w a re，a Il d noi s e i n r e al t i m e is add ed t o t he s i m ul a t i ng t a唱et on t he ba si s of t he S N R re qui r e d accor di ng t o t he pr i nci pl e of t he s t at is t i c noi se m ode l m ade by t he M I T l a borat o哆．T hen，a ft er t he r an ge i m age aI ld i nt e nsi t y i m a ge haV e produce d，i n r eal t i m e t hey ar e chan ged i nt o di gi t al si gnal s and sen t t o t he a na l og bl oc k．I n t he anal og pa r t，t he da t a of t he r ange hage and i nt e nsi t y i m age ar e t rans for m ed i nt o a t i m i ng ser i al of t he c oher e nt pul s ed l as er s ca n—i m a gi ng r a da r si gna l i Il r e al t i m e．F i nal l y，t he deV el oped si gna l s i m ul a t or has exper i m ent ed on a pul s ed l as er s can-i m agi ng r adar and t he exper i m ent al r esu l t s show e d suc ces s如l l y m e f eas i bi l i t y of t he desi gn ed m e si gna l s i m ul at o．K ey w or ds：C ohe r e m pul s ed l as er i m agi ng r adar；Si gl l al s iI l lul ator；R a nge i Il la ge；I nt ens时i l ll age收稿日期：2006．08．O l作者简介：陆威(1967一)，男，黑龙江哈尔滨人，讲师，博士，主要从事激光雷达技术，雷达信号处理及字图像处理等的研究。
基于激光雷达的三维点云数据处理和分析方法探讨随着科技的不断进步，基于激光雷达的三维点云数据处理和分析方法成为了研究热点之一。
激光雷达通过向目标发射激光脉冲，并通过接收反射回来的脉冲来获取目标的空间位置信息，获得的数据以点云的形式呈现。
本文将探讨目前常用的三维点云数据处理和分析方法，以及未来的发展方向。
一、激光雷达数据获取和处理方法1. 数据获取激光雷达通过扫描场景以获取目标的三维坐标。
它可以利用旋转扫描和多线视角扫描两种方式进行数据采集。
旋转扫描通过旋转激光雷达传感器来获取整个场景的数据，而多线视角扫描则通过多个固定的激光雷达传感器同时对场景进行采集。
2. 数据去噪和过滤由于激光雷达采集数据时存在噪声和无效点，因此需要进行数据去噪和过滤。
常用的方法包括统计滤波、高斯滤波和曲面拟合等。
统计滤波通过计算点云周围点的统计属性来判断是否为噪声点，高斯滤波则通过将点云数据与高斯分布进行比较来去除噪声点。
3. 数据配准和拼接多次扫描获得的数据需要进行配准和拼接，以形成完整的三维场景模型。
配准是指将多个点云数据集根据它们的空间位置进行对齐，拼接则是将配准后的数据集进行融合。
常用的配准方法包括迭代最近点（ICP）算法和特征匹配算法。
二、激光雷达数据分析方法1. 物体检测和识别基于激光雷达的三维点云数据可以用于物体的检测和识别。
通过分析点云数据的形状、密度和颜色等属性，可以对目标物体进行分类和识别。
常用的方法包括利用支持向量机（SVM）进行分类、基于颜色直方图的物体识别等。
2. 场景分割和分区激光雷达的点云数据可以用于场景的分割和分区。
通过分析点云数据的空间位置和密度等属性，可以将整个场景分割成不同的物体和区域。
这对于自动驾驶、机器人导航等应用具有重要意义。
3. 点云数据重建和模型生成利用激光雷达获取的点云数据，可以进行场景的三维重建和模型的生成。
通过将点云数据进行网格化处理，可以生成更加精细的三维模型。
此外，还可以利用点云数据进行物体的表面重建和形状匹配等应用。
激光雷达的工作原理与应用激光雷达（Lidar）是一种利用激光发射器和接收器来测量距离、速度和方向等信息的远距离感知技术。
激光雷达在自动驾驶、机器人导航、环境监测和三维建模等领域都有广泛的应用。
本文将介绍激光雷达的工作原理、组成结构和应用。
一、激光雷达的工作原理激光雷达利用激光器发射一束高强度激光束，通过接收反射回来的激光信号来进行测量。
其工作原理可以简单地分为三个步骤：发射、接收和信号处理。
1. 发射：激光雷达通过激光器发射一束脉冲激光光束。
这个激光光束通常是红外线激光，因为红外线光在大气中传播损耗小。
2. 接收：激光光束照射到目标物体上，并被目标物体表面反射。
激光雷达的接收器接收反射回来的激光信号。
3. 信号处理：接收到的激光信号通过光电二极管（Photodiode）或光纤传感器转换成电信号。
然后，这些电信号经过放大、滤波和数字化等处理，得到目标物体的距离、速度和方向等信息。
二、激光雷达的组成结构激光雷达通常由发射器、接收器和信号处理器等组成。
1. 发射器：激光雷达的发射器是用来发射激光脉冲的关键部件。
发射器通常由激光二极管或固体激光器等构成。
激光发射的功率和频率会影响到测量距离和精度。
2. 接收器：激光雷达的接收器是用来接收反射回来的激光信号的部件。
接收器通常包括光电二极管或光纤传感器等。
接收器的灵敏度和抗干扰性会影响到激光雷达的性能。
3. 信号处理器：激光雷达的信号处理器负责接收、放大和数字化等处理激光信号。
信号处理器通常包括模拟信号处理电路和数字信号处理电路。
通过信号处理，可以提取目标物体的距离、速度和方向等信息。
三、激光雷达的应用激光雷达具有高精度、远距离、快速测量和全天候工作等特点，因此在各个领域都有广泛的应用。
1. 自动驾驶：激光雷达是自动驾驶系统中的重要传感器之一。
它可以实时获取道路和障碍物的信息，帮助车辆进行精确的定位和避障。
2. 机器人导航：激光雷达在机器人导航中扮演着关键的角色。
测绘技术中的激光雷达测量原理解析激光雷达是一种基于激光测距原理的测绘工具，近年来在地理信息系统、遥感、城市规划等领域得到广泛应用。
本文将对激光雷达测量原理进行解析，以便更好地理解其应用和优势。
一、激光雷达的基本原理激光雷达是通过发射激光脉冲，并测量其返回时间来计算距离的测距仪器。
激光脉冲在发射后，经过空气、云层等介质后，会与地物相互作用，一部分激光脉冲会被地物反射回来。
激光雷达通过测量激光脉冲从发射到接收的时间差，从而计算出激光脉冲传播距离，进而得到地物的距离信息。
二、激光雷达的工作原理激光雷达的工作原理包括激光脉冲发射、接收、处理和解读等步骤。
1. 激光脉冲发射：激光雷达发射器会在空间中产生一个窄束的激光脉冲，其能量和波长完全可控。
激光器的短脉冲宽度决定了雷达的距离分辨率。
2. 激光脉冲接收：激光雷达的接收器会接收被地物反射回来的脉冲，并将其转化为电信号。
接收器的灵敏度和带宽决定了激光雷达的信噪比和信号解析度。
3. 信号处理：接收到的信号会经过一系列的处理，包括滤波、放大、采样等步骤。
这些步骤旨在消除噪声、增强信号，并将其转化为数字信号。
4. 数据解读与分析：激光雷达得到的数字信号可以通过一定的算法进行解读和分析。
根据激光脉冲传播时间和其他参数，可以计算出地物的高度、密度、表面特征等关键信息。
三、激光雷达的应用领域由于激光雷达具有高精度、高效率和非接触式测量等优势，因此在许多领域得到广泛应用。
1. 地理信息系统：激光雷达可以提供高精度的地形和地物数据，为地理信息系统的构建和地图制作提供重要数据支持。
2. 遥感技术：激光雷达可以快速获取大范围的地表和地形数据，对于遥感图像的解译、环境监测等有着重要作用。
3. 城市规划与建设：激光雷达可以获取高精度的城市地形数据，为城市规划和建设提供详细信息，从而优化城市设计。
4. 矿山测量：激光雷达可以快速获取矿山的地形、体积等信息，为矿山勘探和管理提供重要参考。
激光雷达的工作原理及数据处理方法激光雷达（Lidar）是一种利用激光器发射激光束并接收反射回来的光束以获取目标信息的传感器。
它广泛应用于遥感、测绘、自动驾驶、机器人等领域。
本文将详细介绍激光雷达的工作原理以及数据处理方法。
一、激光雷达的工作原理激光雷达主要通过发射和接收激光束来测量距离和获取目标的空间信息。
其工作原理如下：1. 激光束的发射激光雷达首先通过激光器产生一束高能、单色、相干的激光束。
该激光束经过光路系统聚焦后，以高速射出。
通常的激光雷达采用的是脉冲激光技术，激光束以脉冲的形式快速发射。
2. 激光束的传播与反射激光束在传播过程中，遇到目标物体后会部分被反射回来。
这些反射的激光束携带着目标物体的信息，包括距离、强度和反射角等。
3. 激光束的接收与测量激光雷达的接收器接收反射回来的激光束，并将其转化为电信号。
接收到的激光信号经过放大、滤波等处理后，被转化为数字信号进行进一步处理和分析。
4. 目标信息的提取与计算通过对接收到的激光信号进行时间测量，可以计算出激光束从发射到接收的时间差，进而得到目标物体与激光雷达之间的距离。
同时，激光雷达还可以通过测量反射激光的强度，获取目标物体的表面特征信息。
二、激光雷达的数据处理方法激光雷达获取的数据通常以点云（Point Cloud）的形式呈现。
点云数据是由大量的离散点构成的三维坐标信息，可以反映目标物体的形状、位置和细节等。
对于激光雷达数据的处理，常见的方法包括：1. 数据滤波激光雷达采集的原始数据中，通常会包含一些噪声点或异常点。
为了提高数据的质量，需要进行数据滤波处理。
滤波算法可以通过去除离群点、消除重复点和平滑曲线等方式，提取出目标物体的真实形态。
2. 点云配准当使用多个激光雷达设备或连续采集点云数据时，需要将不同位置或时间的点云进行配准。
点云配准可以通过地面特征或边缘特征的匹配，将多个点云数据对齐，形成一个整体的场景。
3. 物体分割和识别通过对点云数据的分割和分类，可以将不同的目标物体提取出来，并进行识别和分析。
