发热电缆安装
目前发热电缆地面辐射供暖系统应用以及比较普遍了，实际应用当中有的人铺80W，有的人铺100W，有的人铺130W，有的人铺150W，还有的人铺300W。
那么有没有一个经验值或者相关参考表可以使用，告诉我们什么情况下铺多少瓦，铺多大的间距呢？
每个项目都是独立的，即使一样的建筑一样的房间，由于室内人员的差别和使用功能不同也有区别。
应该每个项目独立对待，以计算为依据进行设计配型。
首先要说的是平米安装功率，也叫安装功率。
发热电缆平米铺设功率没有一个可靠的参考表或者经验数值，他的平米铺装功率可能在50~200W之间，所以在实际项目上应该通过计算确定。
对于小的项目，计算可能更麻烦，也可以根据周边用过的类似建筑的数值做参考，根据目前用户的要求进行修正后铺装，原则上攻宁大勿小。
（田雨地暖）
发热电缆的铺设间距有固定的计算方法，只要知道铺设面积和发热电缆长度即可，或者说知道单位面积的安装功率（实铺功率）和所用发热电缆的线性功率也可以。
以下是计算公式：
S=P/Q*1000
S-发热电缆布线间距mm
P-发热电缆线性功率W/M
Q-单位面积安装功率W/m2
从上面的说明我们可以看出，安装功率是以热负荷计算为基
础的，如果不进行计算，那么就要多铺，这可是以牺牲成本为代价的。
这种方法对小型项目还可以采用，对大项目则不可取，必须进行热负荷计算。

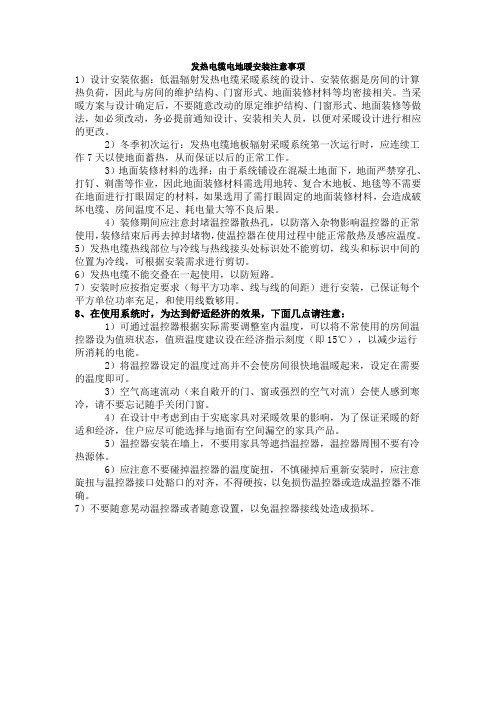

发热电缆电地暖安装注意事项1）设计安装依据：低温辐射发热电缆采暖系统的设计、安装依据是房间的计算热负荷，因此与房间的维护结构、门窗形式、地面装修材料等均密接相关。
当采暖方案与设计确定后，不要随意改动的原定维护结构、门窗形式、地面装修等做法，如必须改动，务必提前通知设计、安装相关人员，以便对采暖设计进行相应的更改。
2）冬季初次运行：发热电缆地板辐射采暖系统第一次运行时，应连续工作7天以使地面蓄热，从而保证以后的正常工作。
3）地面装修材料的选择：由于系统铺设在混凝土地面下，地面严禁穿孔、打钉、剃凿等作业，因此地面装修材料需选用地转、复合木地板、地毯等不需要在地面进行打眼固定的材料，如果选用了需打眼固定的地面装修材料，会造成破坏电缆、房间温度不足、耗电量大等不良后果。
4）装修期间应注意封堵温控器散热孔，以防落入杂物影响温控器的正常使用，装修结束后再去掉封堵物，使温控器在使用过程中能正常散热及感应温度。
5）发热电缆热线部位与冷线与热线接头处标识处不能剪切，线头和标识中间的位置为冷线，可根据安装需求进行剪切。
6）发热电缆不能交叠在一起使用，以防短路。
7）安装时应按指定要求（每平方功率、线与线的间距）进行安装，已保证每个平方单位功率充足，和使用线数够用。
8、在使用系统时，为达到舒适经济的效果，下面几点请注意：1）可通过温控器根据实际需要调整室内温度，可以将不常使用的房间温控器设为值班状态，值班温度建议设在经济指示刻度（即15℃），以减少运行所消耗的电能。
2）将温控器设定的温度过高并不会使房间很快地温暖起来，设定在需要的温度即可。
3）空气高速流动（来自敞开的门、窗或强烈的空气对流）会使人感到寒冷，请不要忘记随手关闭门窗。
4）在设计中考虑到由于实底家具对采暖效果的影响，为了保证采暖的舒适和经济，住户应尽可能选择与地面有空间漏空的家具产品。
5）温控器安装在墙上，不要用家具等遮挡温控器，温控器周围不要有冷热源体。
6）应注意不要碰掉温控器的温度旋扭，不慎碰掉后重新安装时，应注意旋扭与温控器接口处豁口的对齐，不得硬按，以免损伤温控器或造成温控器不准确。
地面辐射供暖中发热电缆系统的安装
1.发热电缆应按照施工图纸标定的电缆间距和走向敷设，发热电缆应保持平直，电缆间距的安装误差不应大于10mm.发热电缆敷设前，应对照施工图纸核定发热电缆的型号，并应检查电缆的外观质量。
2.发热电缆出厂后严禁剪裁和拼接，有外伤或破损的发热电缆严禁敷设。
3.发热电缆安装前应测量发热电缆的标称电阻和绝缘电阻，并做自检记录。
4.发热电缆施工前，应确认电缆冷线预留管、温控器接线盒、地温传感器预留管、供暖配电箱等预留、预埋工作已完毕。
5.电缆的弯曲半径不应小于生产企业规定的限值，且不得小于6倍电缆直径。
6.发热电缆下应铺设钢丝网或金属固定带，发热电缆不得被压入绝热材料中。
7.发热电缆应采用扎带固定在钢丝网上，或直接用金属固定带固定。
8.发热电缆的热线部分严禁进入冷线预留管。
9.发热电缆的冷热线接头应在填充层之下，不得设在地面之上。
10.发热电缆安装完毕，应检测发热电缆的标称电阻和绝缘电阻，并进行记录。
11.发热电缆温控器的温度传感器安装应按照相关技术要求进行。
12.发热电缆温控器应水平安装，并牢固固定，温控器应设在通风
良好且不被风直吹处，不得被家具遮挡，温控器的四周不得有热源体。
13.发热电缆温控器安装时，应将发热电缆可靠接地。
发热电缆电地暖安装示意图检测电缆铺设之前必须进行发热电缆测试，检查电缆的标称电阻和绝缘电阻，确保发热电缆无断路、短路现象，如果有多个电缆，则全部电缆都要经过检查。
测量出标称电阻后，将测量值与标称电阻比较，标称电阻已印制在电缆绝缘层表面，偏差值应在－5％～＋10％之间。
根据公式：P＝U2/R计算功率，然后与所选产品的功率比较，偏差应在±5％之内。
比较测量出的绝缘电阻，绝缘电阻阻值在潮湿环境下应大于0.5兆欧姆，干燥环境下应大于1兆欧姆。
铺设绝缘保温层在打扫干净的铺设场地，将聚苯乙烯发泡硬质隔热保温板（XPS，俗称挤塑板）铺设在平整干净的结构面上。
保温板应切割整齐，铺设间隙不得大于5mm，保温板可用胶带粘接平顺。
铺设此层是起到保温、隔热的作用。
铺设复合铝箔反射层铺设复合铝箔反射层，材料为聚酯真空镀铝膜，可以起到热量均匀传导的作用，以使地表温度均匀，铺设在挤塑板上，铺设必须平整，并用胶带固定。
铺设钢丝网，可以确定电缆位置，防止电缆塌陷到保温板内。
将钢丝网铺设在反射膜上，将其固定在保温板上。
接头处应用绑扎带捆扎牢固，钢丝间应搭接并绑扎固定；市场上的钢丝网有多种规格的，建议用户使用质量较好的2cm钢丝网。
铺设钢丝网铺设电缆按设计图纸铺设电缆。
首先将电缆的一端和温度传感器，从地面通过的PVC预埋管，连接到温控器底盒内；固定好电缆到底盒的这段距离，一般在1m～1.8m之间，要保证电缆有足够的长度接入温控器；地面伸出部分，使用塑料卡钉将电缆和钢丝网固定。
然后按照U型平直铺设，U型处最小弯曲半径为5倍电缆直径，一般最小弯曲半径>3cm，电缆需按设计要求间距铺设在钢丝网上，误差≤±10mm，每隔30cm的距离将电缆与铁丝卡紧。
电缆铺设完成后，必须再次检测电缆的标称电阻和绝缘电阻。
如施工过程造成电缆损坏，可及时发现并处理。
检测方法同第一次检测方法。
温控器安装将地温探头穿管，穿管末端应封闭并尽可能设置在两条电缆线之间，并用困扎带与钢丝网固定；温控器安装于墙壁距离地面1m-1.8m之间，一般可安装在与房间灯开关的并列位置。
发热电缆施工安装与调试引言发热电缆是一种通过电阻发热原理，用于保护管道、地板、路面等设施免受冻结和结冰的技术。
施工安装与调试是确保发热电缆正常运行的重要环节。
本文档将介绍发热电缆施工安装与调试的步骤和注意事项。
在进行发热电缆施工安装与调试之前，需要进行以下准备工作： 1. 设计方案：根据需要保温的设施和环境条件，制定合理的发热电缆布置方案。
2. 材料准备：准备好发热电缆、接头盒、固定件、绝缘带等施工所需的材料。
3. 设备准备：确保施工所需的工具和设备齐全，如电缆剥皮工具、扳手、螺丝刀等。
4. 安全措施：提醒施工人员穿戴好工作服、帽子、手套等防护用品，确保施工过程的安全。
步骤一：确定布置位置根据设计方案，确定发热电缆的布置位置。
需要考虑布置位置的平整度、设施的固定情况以及电缆的敷设路径等因素。
步骤二：准备电缆1.按照设计要求剪切发热电缆，长度根据实际需要进行调整。
2.使用电缆剥皮工具剥去电缆外皮，在保留一定长度的绝缘层的同时暴露出电缆的内芯。
步骤三：安装接头盒1.根据设计方案，确定接头盒的位置，使用螺丝固定接头盒。
2.将电缆通过接头盒，并按照接头盒的要求进行固定与连接。
步骤四：接线与连接1.将连接头插入连接器或接头盒，并根据接线图进行正确的连接。
2.使用绝缘带将连接头和接头盒进行绝缘。
步骤五：固定电缆1.使用固定件将电缆固定在设施表面，确保电缆整齐排列。
2.保持电缆与设施表面的适当距离，以避免电缆受到压力或损坏。
步骤六：调试与测试1.对完成的发热电缆进行调试和测试。
2.使用万用表或其他测试设备，检查发热电缆的电阻是否正常，以及电流和电压是否在设计范围内。
3.根据测试结果对电缆进行调整，确保其正常工作。
施工注意事项1.在施工过程中，注意安全防护措施，确保施工人员的安全。
2.施工前，确保电源已经切断，避免电流对施工人员的伤害。
3.按照设计方案进行施工，保证电缆布置的合理性和均匀性。
4.电缆连接处要进行绝缘处理，防止漏电和损坏。
天沟融雪发热电缆安装注意事项天沟融雪发热电缆安装注意事项发热电缆是采用电力转化为热能，卧睡在天沟内。
一般选用双导发热电缆，采取平行铺设：单位面积铺装发热电缆功率：250～400W/m2（220V），电缆铺设间距：50mm发热电缆施工前，首先应确认电缆冷线预留管、温控器接线盒、地温传感器留管、配电箱线管等预留、预埋工作已经完毕。
铺设区域内其它专业隐蔽工程已全部完成，现场符合封闭独立施工条件（本项工程不宜与其它单项工程交叉施工）；有水管或线管的应事先在地面上切槽埋入。
发热缆安装前，由现场专业技术人员进行第一次电阻和绝缘检测，做好检测记录后方可进行施工安装。
发热电缆敷设：发热电缆是地面辐射融雪系统中的发热体。
发热电缆敷设也是工程中最重要的环节。
对发热电缆在施工前，施工及施工后都有严格要求。
必须有专业安装施工队伍来完成。
冷线与发热线之间的部分使用接线盒进行连接，在潮湿环境下，需要对接线盒注满硅胶，保证100%防水绝缘。
整根发热电缆中接头部分最易出现问题。
发热电缆的冷热线接头部分采用接线盒进行封装，三根电线冷热线接头部分进行铆接、刷锡连接之后，分别隐藏在三个凹槽之间，再用耐温绝缘密封胶灌实，使接头部分更加牢固和抗压。
发热电缆冷天可能变硬不宜安装，可以适时接通电缆予以加热。
并且，不应在-5℃以下的施工环境中安装电缆。
因为低于-5℃时电缆弯曲比较困难，强行弯曲势必会对电缆造成损伤。
根据事先设计的发锈钢支架上，发热电缆不能交叉重叠。
避免集中在一起，否则造成电缆和表面温度的不均衡，甚至有可能造成危险。
发热电缆安装完后，为防止在安装的过程中因现场人员复杂而导致电缆损坏，由现场专业技术人员进行第二次自检，做好检测记录。
环瑞天沟融雪发热电缆系统的优点安全：高效便利的排水系统可以防止屋顶天沟及下水管的损坏，保证屋顶不结冰雪、冰柱。
自动：它能自动测出工作地区的溶解要求，适时启动和关闭。
经济合理：本系统的安装及使用成本非常经济，避免了事故造成的损坏和维修，保证使用寿命。
如果你能耐心看完,一定有用的，别忘记了推荐一下子《安泽智能电地暖施工方案》电地热的施工第一节、施工前的准备施工前必须对将要施工的现场进行查勘，依据设计方案确认每个房间的设计功率，了解电源线、温控器及发热电缆的配置;确定温控器和接线盒的安装位置、电源及电源线的施工方案。
根据施工合同签订的施工范围，有可能此部分工程由甲方土建施工队伍完成，所以必须与甲方及相关施工单位的土建、电器做好施工前的沟通与协调.如果有我方进行施工，就需要与其他施工单位配合，跟进。
内容如下:一、温控器定位及端口、穿管预埋定位原则是：便于操作；无覆盖物或遮挡物；无冷、热空气干扰，环境温度稳定;能代表房间大部分区域的温度的内墙体表面上。
严禁设在窗边、冷墙体、热源附近.温控盒选用86×86盒或小扁盒，预埋高度离地面1.4米左右,或与房间照明开关盒平行。
如一个房间配多根发热电缆或安装功率大于2500W或进户线为三相电源时，还应在温控器下预埋接线盒.接线盒的预埋高度在距地面300mm处，或与房间相应高度的接线盒平行。
接线盒的型号根据所安装的发热电缆的数量及配线需要选定。
二、供暖系统的电源设置及配线电地热电源应专线专用，不能与其他供电线路混用，应设置独立的电源配线盒或配电箱。
电源线可以通过地面或屋顶用PVC穿线管分配至各个房间，电地热系统电源可以用单项电，也可以用三相电，依据设计方案与施工单位进行沟通，确定各房间的电源线敷设方案.1、单相电的施工方法：a。
发热电缆配置低于2500W，可直接将发热电缆冷线与温控器连接，在墙面1.5m处预埋温控器接线盒即可，不必另设墙面接线盒，同时在温控器接线盒与地面之间开槽或预埋穿线管。
如果温控器带地温探头，则预埋穿线管时，还应对探头线预埋一根穿线管b。
一个房间配多根发热电缆或发热电缆配置高于2500W，需安装交流接触器（继电器），除预埋温控器接线盒外，还应在墙面距地面300㎜或距离屋顶300㎜处预埋接线盒。
如果你能耐心看完，一定有用的，别忘记了推荐一下子《安泽智能电地暖施工方案》电地热的施工第一节、施工前的准备施工前必须对将要施工的现场进行查勘，依据设计方案确认每个房间的设计功率，了解电源线、温控器及发热电缆的配置；确定温控器和接线盒的安装位置、电源及电源线的施工方案。
根据施工合同签订的施工范围，有可能此部分工程由甲方土建施工队伍完成，所以必须与甲方及相关施工单位的土建、电器做好施工前的沟通与协调。
如果有我方进行施工，就需要与其他施工单位配合，跟进。
内容如下：一、温控器定位及端口、穿管预埋定位原则是：便于操作；无覆盖物或遮挡物；无冷、热空气干扰，环境温度稳定；能代表房间大部分区域的温度的内墙体表面上。
严禁设在窗边、冷墙体、热源附近。
温控盒选用86×86盒或小扁盒，预埋高度离地面1.4米左右，或与房间照明开关盒平行。
如一个房间配多根发热电缆或安装功率大于2500W或进户线为三相电源时，还应在温控器下预埋接线盒。
接线盒的预埋高度在距地面300mm处，或与房间相应高度的接线盒平行。
接线盒的型号根据所安装的发热电缆的数量及配线需要选定。
二、供暖系统的电源设置及配线电地热电源应专线专用，不能与其他供电线路混用，应设置独立的电源配线盒或配电箱。
电源线可以通过地面或屋顶用PVC穿线管分配至各个房间，电地热系统电源可以用单项电，也可以用三相电，依据设计方案与施工单位进行沟通，确定各房间的电源线敷设方案。
1、单相电的施工方法：a. 发热电缆配置低于2500W，可直接将发热电缆冷线与温控器连接，在墙面1.5m处预埋温控器接线盒即可，不必另设墙面接线盒，同时在温控器接线盒与地面之间开槽或预埋穿线管。
如果温控器带地温探头，则预埋穿线管时，还应对探头线预埋一根穿线管b. 一个房间配多根发热电缆或发热电缆配置高于2500W，需安装交流接触器（继电器），除预埋温控器接线盒外，还应在墙面距地面300㎜或距离屋顶300㎜处预埋接线盒。
c. 根据各房间的功率配置选用安全载流量（负载运行时实际电流的1.5倍）的进户线进行敷设，确保电源线能在长时间工作时不发热或者遇到电流波动时，电源线不被损坏。
要求是一零、一火、一地三线制。
电源线的颜色要有明显分别，并做好标记以免错接。
2、三相电的施工方法：对于安装功率较大，有条件使用三相五线的地热用户，建议电源使用三相五线制配线，配线要求做到相间基本平衡，各房间配线型号应符合其负载的安全载流量，各回路电源线、信号线的颜色搭配应与总电源保持一致，避免发生错接。
电源线的敷设走向只能在房间墙体四周走线。
如必须从房间地面穿线则应把电源线穿管后埋于地面以下在接线盒与温控器之间根据选取温控器型号放5根1~1.5mm2铜芯线，电源线根据设计敷设必须穿PVC管保护。
温控器接线盒、电源接线盒及电源线到位是电地热施工前必须完成的一项工作，前期的工作完成不到位，直接影响后面的地热铺设施工。
因此需同相关施工单位做好沟通，明确施工方案。
三、跟进随时掌握施工进度，解决好施工过程中需要沟通和协调的各项事宜，发现问题随时处理。
依据施工方案做好施工用设备、工具、原材料的准备工作。
进场前，再次对施工现场进行查勘，确保各项施工条件已具备。
附：施工条件：a、设计图纸及技术方案齐备。
b、施工场地及施工用水、电等临时设施能满足施工需要。
c、有防水层或防潮层要求的地面基层已施工完毕。
d、发热电缆电源引线布线系统中的穿管布线及传感器引线已按设计要求预埋完成。
e、铺设区域内其它专业的隐蔽工程已全部完成，现场符合封闭独立施工条件，本单项工程不宜与其它单项工程交叉施工。
第二节、进场后的准备1、清理施工现场确保地面没有垃圾及杂物；测量地面及踢脚线的整体平整度，并把水平线标在每个房间的墙面上，误差超过15mm时要用1:3水泥沙浆找平，确保所有房间地面在同一水平线上。
（客户对房间装修有特殊要求的除外）。
因为房间原始地面要求平整干净，面层平整度不得大于±10mm，尤其是墙体四周，堆积物应清理干净，防止保温板铺设后与地面产生搭桥空悬，最后造成面层受压强度降低和空鼓现象。
这种情况在施工中经常被忽略，应引起重视。
2、了解个房间的使用功能及未来家具用具的摆放位置等情况，确定发热电缆的铺装区域。
3、测量每间房间的实际铺装面积，并把测量数据标注在平面图上，计算出各房间电缆的敷设间距。
间距计算：敷设间距=实铺面积/电缆热线长度（实铺面积内）注：实铺面积：指减去留边和被物体覆盖面积后的实际铺设面积。
4、按地面结构设计要求切割做边角保温时使用的保温板，保温板的切割宽度为保温板的厚度+混凝土层的厚度。
5、对所有发热电缆进行标称电阻及绝缘电阻的检测，确保没有破损或产品质量时才可以投入施工。
第三节、地面结构层的安装地面结构层，是决定点地热供暖系统今后采暖效果好坏、运行费用高低的重要因素，因此，从选材、施工、电缆的质量检验等每一个环节，都要严格执行规程规范。
在确认施工现场已符合施工条件的要求，所有准备工作已经就绪既可以开始地面结构层的施工。
一、保温层铺设保温层是电地热系统中最为重要的铺设材料，保温层质量的好坏直接影响到以后的运行费用。
建设部编制的规范要求在采暖系统工程中使用的聚苯乙烯泡沫绝热材料（苯板）容重不得小于20kg/m3，我公司企业规范则要求采用的是聚苯乙烯挤塑板，厚度2cm,容重40kg/m3，保温效果更好。
通过提高保温等级，可以大大降低热量损失，降低运行费用。
为使保温效果更好也可考虑使用更厚的挤塑板。
在铺设保温层时板与板的边缘连接要紧密，满铺到墙边不能留存空隙。
铺设完毕后的保温层要平整并与地面完全接触。
二、反射膜的铺设反射膜的作用在于将发热电缆产生的热量通过反射作用向地面上进行辐射传到，达到加热空气的目的。
而反射膜是将发热电缆的热量辐射给水泥砂浆填充层再传送到地面。
在铺设反射膜时，要求接缝应在10mm以上，并用透明胶将接缝贴接，防止在施工中反射膜移位。
三、铁丝网的安装铁丝网是固定发热电缆不可缺少的材料，铁丝网是最好的热传导体，使热量传递更快、更均匀，同时增加了水泥砂浆的结构强度。
铁丝网铺设是否平整对应，直接影响发热电缆的施工质量，如果铁丝网对应不整齐会造成发热电缆走向扭曲、变形，发热电缆铺设就达不到《规范》要求，所以施工铁丝网时要对应整齐，铺设平整，并用塑料卡固定。
为使导热效果更好、结构强度更强，可考虑使用双层铁丝网。
四、发热电缆的敷设1、注意事项：a. 铺设发热电缆时，和墙壁之间要留出200mm的距离，发热电缆发热段之间间距不得小于50mm时。
b. 可能被完全覆盖的区域（如被床、家具、橱柜、假墙、浴缸、座便器等完全覆盖的地面）不得铺设发热电缆，且要留出一定150mm左右边距。
建议业主使用带腿的床。
c. 施工中严禁施工人员用力踩踏、摔打、拉伸或折弯发热电缆；d．发热电缆严禁剪裁和拼接，有外伤和破损的发热电缆严禁敷设；e. 发热电缆的热线部分严禁进入冷线预留管（只能铺设在地面）；f. 在发热电缆敷设区内严禁穿凿、钻孔或进行射钉作业；g. 敷设前后、填充层施工前后必须对发热电缆标称电阻、绝缘电阻、作出检测并记录；如果敷设前检测出电缆标称电阻、绝缘电阻异常，不要敷设，请即刻与厂家联系。
h. 发热电缆未经检测、调试，严禁运行使用。
2、敷设方法a. 发热电缆在敷设前首先要确定发热电缆的走向。
再按计算好的间距进行铺设。
发热电缆的敷设间距不能大于300mm、小于50mm；b. 从发热电缆线卷的外围找出冷热线连接点（双箭头处），将其用100㎜的困扎带固定在距离接线盒300～500m范围内已铺设好钢网的地面上（发热电缆冷热接头必须埋在蓄热层内），发热电缆冷热接头前后200mm范围内不得弯曲。
c. 旋转放线，将发热电缆的热线部分按设计好的走向固定在钢网上，固定点的间距为250--300㎜。
d. 严禁从内围抽取线头敷设。
e. 发热电缆弯曲部分固定点间距为150mm。
弯曲半径不得小于39mm。
f. 安装完毕应作标称电阻和绝缘电阻的测试。
五、伸缩缝的设置地热使用过程中，在地面受热的情况下，使之不断向四周膨胀延伸，如果不在房间四周留出地面受热膨胀的间隙，地面就会因为没有延伸的空间，而内在压应力就只能向受力最弱的一面扩展。
一个房间面层四周有墙体阻挡，下面有楼板，都能承受膨胀带来的应力，最薄弱点就是房间空间，它的应力只能向空间发展，形成最后我们看到地面的空鼓现象。
要解决这一问题，就只有在墙体四周留出受热膨胀伸缩的空间，就是我们常见的伸缩缝。
1、一般房间的伸缩缝设置：在与内外墙、柱等垂直构件交接处应留不间断的伸缩缝。
伸缩缝填充材料应采用搭接方式连接，搭接宽度不宜小于10mm。
伸缩缝填充材料与墙、柱应有可靠的固定措施，与地面连接应紧密，伸缩缝厚度不应小于10mm，高度不应小于70mm，伸缩缝填充材料宜采用高发泡聚乙烯泡沫塑料板。
2、面积超过30m²的房间伸缩缝设置：在面积较大的房间设置伸缩缝，除执行一般房间的伸缩缝设置外，还应按照以下要求执行：当地面面积超过30m²或边长超过6m时，就按不大于6m间距设置伸缩缝，伸缩缝宽度不应小于8mm，伸缩缝宜采用高发泡聚乙烯泡沫塑料或缝内满填弹性膨胀膏或玻璃胶。
在安装绝热层时，还应在地面中间安装一条Ф16～20mm的PVC排气管，PVC排气管应钻排气孔，孔径不得小于Ф4mm，孔距100mm，整条排气管应全部连通并在房间两侧引出地面。
大面积时还应安装横、纵向连接的多条排气管。
大面积的地面采暖在伸缩缝设置时，还应留出内置式膨胀缝，将填充层分隔为不大于30 m²，保证膨胀应力能在小面积范围内得到分解。
六、地面保护层（蓄热层）的施工使用不同的地面装饰材料，保护层的施工方法及要求有所不同。
所以在施工前必须了解清楚房间地面用材情况。
目前面层装饰大体上分为：复合类面层、地砖、石材类面层、地毯类、架空木地板类等四大类型。
1、复合类面层：复合类面层是指：强化复合地板、复合实木地板及其它复合型面层。
复合类面层的保护层施工是采用1:3水泥砂浆找平，水泥砂浆厚度以保温层以上为准2.5cm左右，表面必须超平、压光。
2、地砖、石材类面层：先用1:3的水泥砂浆对敷设后的发热电缆进行覆盖，覆盖厚度1.5—2cm，表面搓毛后待贴地砖、石材。
或者直接用干贴的方法施工，这是目前普通采用的一种施工方法，但贴砖的砂浆厚度不得少于3cm。
3、清光地面、地毯类（请咨询）：地毯类的地面施工为清光地面、水泥砂浆应分两次施工。
第一次施工厚度为1—1.5cm。
待第一次施工的水泥砂浆凝固后敷设一层铁丝网后再作第二次水泥砂浆施工。
其厚度应控制在2cm左右。
并压实清光。
4、龙骨架空实木地板（请咨询）：龙骨必须用膨胀螺丝或自攻膨胀螺丝将龙骨固定在地面上，不得有松动现象。
