三通电动调节阀在自动控制中的应用

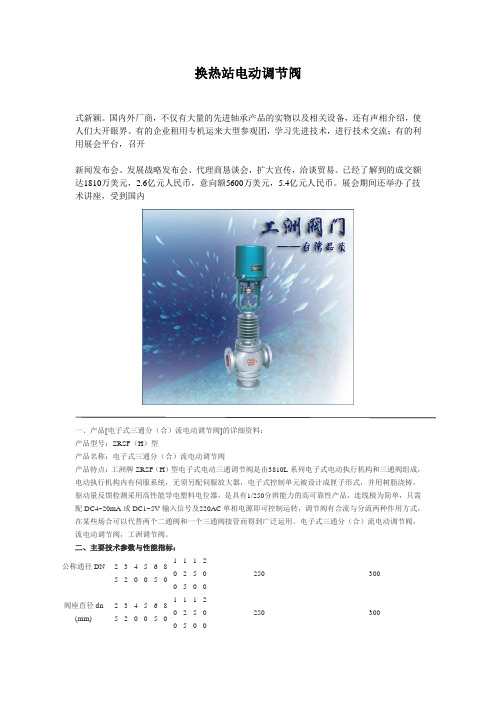

换热站电动调节阀式新颖。

国内外厂商，不仅有大量的先进轴承产品的实物以及相关设备，还有声相介绍，使人们大开眼界。

有的企业租用专机运来大型参观团，学习先进技术，进行技术交流；有的利用展会平台，召开新闻发布会、发展战略发布会、代理商恳谈会，扩大宣传，洽谈贸易。

已经了解到的成交额达1810万美元，2.6亿元人民币，意向额5600万美元，5.4亿元人民币。

展会期间还举办了技术讲座，受到国内一、产品[电子式三通分（合）流电动调节阀]的详细资料：产品型号：ZRSF（H）型产品名称：电子式三通分（合）流电动调节阀产品特点：工洲牌ZRSF（H）型电子式电动三通调节阀是由3810L系列电子式电动执行机构和三通阀组成，电动执行机构内有伺服系统，无须另配伺服放大器，电子式控制单元被设计成匣子形式，并用树脂浇铸，驱动量反馈检测采用高性能导电塑料电位器，是具有1/250分辨能力的高可靠性产品，连线极为简单，只需配DC4~20mA或DC1~5V输入信号及220AC单相电源即可控制运转，调节阀有合流与分流两种作用方式，在某些场合可以代替两个二通阀和一个三通阀接管而得到广泛运用。

电子式三通分（合）流电动调节阀，流电动调节阀，工洲调节阀。

二、主要技术参数与性能指标：公称通径DN 25 32456581125152250 300阀座直径dn(mm) 2532456581125152250 300额定流量系数Kv 合流8.513213453851352134535800 1280分流851352134535800 1280行程mm16 25 40 60 100允许压差△MPa ≤公称压力MPa基本误差%±2.5回差%2.5死区%1.0始终点偏差%±2.5额定行程偏差% 2.5允许泄漏量Q Kv值的0.05%可调范围30:1公称压力介质温度阀体材料1.6MPa常温－20℃~＋200℃铸铁HT2004.0MPa常温-20℃~＋200℃铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti中温-40℃~＋450℃铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti 6.4MPa常温-20℃~＋200℃铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti中温-40℃~＋450℃铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti三、工洲牌ZRSH三通合流调节阀外形尺寸及附图：公称通径（D N）LDH1 H PN（Mpa）PN（Mpa）常温中温1.6 4.0 6.4 1.6 4.06.425 185 190 200 225 140 150 160 55570732 200 200 210 225 150 160 170 56170940 220 220 235 225 160 170 180 66081250 250 255 265 255 180 190 200 67582765 275 285 295 255 200 210 220 863102780 300 310 320 255 210 230 240 8681032100 350 360 370 255 220 250 260 8721036125 410 430 440 255 260 300 300 9051200150 450 465 475 310 280 320 320 9201135 200 550 560 570 310 320 380 380 950 1165250 635 660 670 310 475 475 12031485300 720 740 740 310 585 585 12651557四、工洲牌ZRSH三通合流调节阀外形尺寸及附图：公称通径（D N）LDH1H PN（Pma）PN（Mpa）1.6 4.0 6.4 1.6 4.0 6.480 300 310 320 255 225 250 265885100 350 350 370 255 245 275 285897125 410 425 440 255 285 320 325931150 450 460 475 310 305 340 345945200 550 560 570 310350 400 410979250 635 660 670 310 540 5401268 300 720 740 770 310 612 612 1294一、产品[电子式电动套筒调节阀]的详细资料：产品型号：ZDLM型产品名称：电子式电动套筒调节阀产品特点：工洲牌ZDLM型电子式电动套筒调节是由3810L系列电子式电动执行机构和套筒调节阀组成，电动执行机构内有伺服系统，无须另配伺服放大器，电子式控制单元被设计成匣子形式，并用树脂浇铸驱动量反馈检测采用高性能导电塑料电位器，是具有1/250分辨能力的高可靠性产品，连线极为简单，只需配DC4~20mA或DC1~5V输入信号AC单相电源线即可控制运转，调节机构采用平衡式阀塞结构，具有阀稳定性好，不易震动，噪音低，对温度敏感性小，允许使用压差较大特点。

三通分流调节阀是一种常用的流体控制装置，用于调节流体的流量和压力。

其原理如下：
1. 结构：三通分流调节阀通常由一个主阀体和一个或多个副阀体组成。

主阀体上有一个进口和两个出口，副阀体上有一个进口和一个出口。

2. 工作原理：当流体从进口进入主阀体时，一部分流体会通过主阀体的一个出口流出，另一部分流体会通过主阀体的另一个出口进入副阀体。

副阀体的出口流出的流体量可以通过调节副阀体的开度来控制。

3. 调节功能：通过调节副阀体的开度，可以改变副阀体出口流出的流体量，从而实现对流体流量和压力的调节。

当副阀体的开度增大时，副阀体出口流出的流体量增加，主阀体出口流出的流体量减少；反之，当副阀体的开度减小时，副阀体出口流出的流体量减少，主阀体出口流出的流体量增加。

4. 应用：三通分流调节阀广泛应用于工业生产中的流体控制系统，如供水系统、供暖系统、化工系统等。

它可以根据实际需要，通过调节副阀体的开度，实现对流体流量和压力
的精确控制，满足不同工艺过程的要求。

总之，三通分流调节阀通过调节副阀体的开度，实现对流体流量和压力的调节，具有结构简单、操作方便、调节精度高等优点，被广泛应用于各个领域。

电动三通调节阀工作原理电动三通调节阀工作原理电动三通调节阀是一种可以掌握管道介质的流量、压力、温度等参数的阀门。

它的工作原理是利用电动执行器来控制调节阀的开启程度，从而达到掌控介质的目的。

下面，我们通过详细的分析来了解电动三通调节阀的工作原理。

电动三通调节阀的结构组成电动三通调节阀由执行机构、执行机构的连接杆、调节机构和阀体等多个部分组成。

其中，执行机构是阀门的关键部件，由电动机、手动机构和行程调节器组成。

而阀体则是真正掌管介质流通的主体部件，它由阀门座、阀门切割件和阀瓣组成。

电动三通调节阀的工作原理电动三通调节阀的工作原理分为两个过程：执行机构作用于阀体过程和阀体控制介质流动过程。

执行机构作用于阀体过程在执行机构作用下，阀体可以实现从关闭到开启的操作，同时在开启过程中可以根据执行机构的调节，控制阀体的行程大小。

当执行机构运行到主轴弹簧支起的位置时，阀体向前推动，开始形成通道，介质开始经过阀门进行流通，这时执行机构将自己从驱动电机上移开，攻角为零，介质可以继续流动下去；同时在阀门开启的过程中，执行机构会根据不同的介质流量来自动调整，其中，当阀门处于大流量的状态时，执行机构会减小开启的角度，以避免流量过大造成的介质泄漏和损伤，同时也保证了阀门的运转平稳。

阀体控制介质流动过程在阀体控制流量的过程中，阀体的一部分会作为全通道，在介质流经的过程中进行压力损失和流速降低，从而达到控制介质流量的目的。

当阀体开始掌管流量时，阀体底部的弹簧开始起作用，将阀瓣向上收缩，从而抑制了介质流量，直到弹簧和执行机构在协同作用下，最终形成一个介质的动态平衡。

总结电动三通调节阀是一种可以调节管道介质流量、压力、温度等参数的阀门，它由执行机构、调节机构、阀体等多个部件构成。

在执行机构的作用下，阀体可以从关闭到开启，同时根据执行机构自动调整开启角度，达到掌握介质流量大小的目的。

而在阀体控制介质流动的过程中，阀体底部的弹簧则会不断起作用，将阀瓣向上收缩，从而达到控制介质流量、压力和温度的相应目的。

电动三通调节阀原理
电动三通调节阀是一种使用电动装置控制阀门开关以实现流体流量和流向调节的装置。

它由电动执行机构、阀体和调节机构组成。

电动执行机构是整个调节阀的核心部件，一般采用电动机、传动装置和反馈装置组成。

其中，电动机通过传动装置转动阀杆或阀盘，实现阀门的开启和关闭。

反馈装置反馈阀门的位置信息给控制系统，以实现对阀门位置的监测和控制。

阀体是阀门的主要组成部分，它由阀门座、阀芯和阀座组成。

阀芯上有孔道，通过改变阀芯在阀座上的位置，来调节介质的流量和流向。

阀芯运动的过程中，液体会从输入口进入阀体，经过阀芯和阀座的相应孔道后，流出阀体的输出口。

调节机构主要用来调节阀门的开度，以控制流体的流量和流向。

调节机构一般由开度调节装置和反馈装置组成。

开度调节装置通过改变阀门的开度，来改变阀门的流量特性，以达到控制介质流量的目的。

反馈装置用来监测阀门的位置信息，并将其反馈给控制系统，以实现对阀门位置的精确控制。

总的来说，电动三通调节阀通过电动执行机构驱动阀门的开关，通过阀体的孔道调节介质的流量和流向，通过调节机构控制阀门的开度，实现对介质流量和流向的精确调节。

2023年版陕西化工自动化控制仪表考试［内部］培训模拟题库含答案必考点1.【单选题】()适用于大口径、大流量、低压力、不干净三介质。

(C)A、套筒阀B、单座阀C s蝶阀2、【单选题】CENTUMCS3000R3系统中,现场控制站KFCS中节点单元的电源模件上的指示灯()亮时表示该模件的+24V输出正常。

(B)A、SYSB、F1.DC s RDY3、【单选题】CENTUMCS3000系统中,()可以将多个CENTUMCS3000系统相联，也可以把以前的CENTUM系统无缝联接到CENTUMCS3000系统上。

(A)A、总线转换器BCVB、通讯门路单元ACGC、现场控制站FCS4、【单选题】DCS系统本身只是一个软件、硬件的组合体,只有经过() 以后才能成为真正适用于生产过程的应用控制系统。

(C)A、程序编译B、程序下装C s软、硬件组态5、【单选题】。

型球阀的节流元件是带圆孔的球型体,常用于()。

(A)A、两位调节B、连续调节C、快速切断6、【单选题】ProfibUS数据链路层识别两种设备类型是()。

(A)A、主设备、从设备B、基本设备,从设备C、主设备、网桥7、【单选题】三通调节阀流通方式有()。

(A)A、合流与分流B、气开和气关C s正作用与反作用8、【单选题】下列()可能导致联锁系统产生误动作。

(C)A、〃三取二〃检测回路中一检测元件故障B、联锁切除C、电磁阀故障9、【单选题】下列叙中,正确的是()。

(B)A、阀门定位器的输出信号大小与输入信号的大小成正比B、阀杆行程与阀门定位器的输入信号大小成正比C、阀杆行程与阀门定位器的输出信号大小成正比10、【单选题】下面关于串级控制系统的工作过程的描述中错误的是()。

(B)A、干扰进入副回路时,由于副回路控制通道短,时间常数小,可以获得比单回路控制系统更超前的控制作用B、干扰同时作用于副回路和主对象时,如果主、副变量的变化方向相反,主、副控制器的输出信号叠加后,可以使调节阀变化很大,使系统恢复稳定C s干扰作用于主对象时,由于副回路的存在,可以及时改变副变量的给定值,以达到稳定主变量的目的I1.【单选题】串级控制系统的目的是为了高精度地稳定主变量,对主变量要求较高,一般不允许有余差,所以主控制器一般选择()控制规律;当对象滞后较大时,也可引入适当的()作用。

三通调节阀工作原理三通调节阀是一种用于控制流体介质流动的装置，它可以根据系统的需要来调节流体的流量、压力和温度。

三通调节阀通常由阀体、阀芯、阀座、执行器和传感器等部件组成，其工作原理主要包括流体流动原理、阀芯调节原理和执行器控制原理。

首先，我们来看三通调节阀的流体流动原理。

当流体介质通过三通调节阀时，流体会受到阀芯和阀座的限制，从而改变流体的流通路径和流通面积，进而实现对流体流量的调节。

阀芯和阀座之间的间隙大小可以通过执行器来调节，从而控制流体的流量。

此外，三通调节阀的阀体内部通常设计有流体分流和合流的结构，以实现不同工况下的流体分配和混合，从而满足系统对流体流量和温度的要求。

其次，阀芯调节原理是三通调节阀实现流量调节的关键。

阀芯是三通调节阀中的核心部件，它通过改变阀座的开度来调节流体的流量。

当执行器收到控制信号时，通过传动装置将阀芯移动到相应位置，改变阀座的通径，从而调节流体的流量。

阀芯通常采用流体动力学设计，以减小流体的压力损失和阻力，提高流体的控制精度和稳定性。

最后，执行器控制原理是三通调节阀实现自动调节的基础。

执行器是三通调节阀的驱动装置，它可以根据控制系统的信号来控制阀芯的运动，从而实现对流体流量和压力的精确调节。

执行器通常采用气动执行器、电动执行器或液动执行器，其工作原理是通过控制气源、电源或液源的压力来驱动阀芯的运动，实现对流体流量的调节。

综上所述，三通调节阀的工作原理主要包括流体流动原理、阀芯调节原理和执行器控制原理。

通过对这些原理的深入理解，可以更好地应用三通调节阀来实现流体系统的自动控制和调节，提高系统的稳定性和可靠性，满足工业生产和生活需求。

三通调节阀工作原理
三通调节阀是一种特殊的调节阀，它可以使流体在三个不同的管路中流动。

它的工作原理是当进入的流量大于出口的流量时，会自动打开其中的一个或多个管道，使得流量在三个管道中平衡，而当进口的流量小于出口的流量时，它会自动关闭这些管道，使流量在两个管道中平衡。

三通调节阀由阀体、阀杆、密封件、止回阀和组件组成。

阀体由两个部分组成，内部有三个通道，分别是进口、出口和调节通道。

阀杆的上端连接着驱动装置，如电动机、气动驱动等，而下端则连接着阀瓣，当驱动装置工作时，阀杆可以上下移动，从而控制阀瓣的开合。

密封件是将阀瓣与法兰盘密封在一起的一种装置，它可以有效地防止流体从阀瓣处泄漏，保证阀门的正常工作。

止回阀是一种一般性器件，可以阻止流体反向流动，避免流体反向流动时造成的危险。

最后，组件包括活塞、活塞杆、手柄等，它们起着操纵阀杆的作用。

三通调节阀的工作原理是，当活塞上升时，阀杆也随之上升，阀瓣就被打开，使得进口和出口之间的流量平衡；当活塞下降时，阀杆也会随之下降，阀瓣就被关闭，使得进口和出口之间的流量不能平衡，此时，流量会流向调节通道，从而达到调节的目的。

三通调节阀的优点是可以有效地控制流体的流量，可以根据流体的需要，调节流量；其次，它可以防止流体反向流动，从而避免发生危险；最后，它还可以防止流体从阀门处泄漏，保证阀门的正常工作。

总之，三通调节阀是一种特殊的调节阀，它可以有效地控制流体的流量，并保证流体流动的安全。

电动三通调节阀的结构特点电动三通调节阀是一种通过电动机驱动的阀门，用于控制管道中流体的流量、压力和温度。

它的结构特点主要体现在以下几个方面：1. 阀体结构：电动三通调节阀的阀体通常采用球形或圆柱形，具有较高的密封性能和耐磨性。

阀体内部设置有阀座和阀芯，通过阀芯的开闭来控制流体的通断。

2. 电动驱动装置：电动三通调节阀的核心部件是电动驱动装置，它由电动机、减速机和执行器组成。

电动驱动装置通过转动阀芯实现对流体的调节。

通常情况下，电动驱动装置可以根据控制信号的输入，自动控制阀芯的开度，从而实现对流体流量的控制。

3. 控制系统：电动三通调节阀通常配备有先进的控制系统，用于接收控制信号并驱动电动驱动装置。

控制系统可以根据实际需要，调整阀芯的开度，从而实现对流体的精确控制。

同时，控制系统还可以进行故障诊断和报警，提高设备的可靠性和安全性。

4. 密封结构：电动三通调节阀的密封结构是其重要的结构特点之一。

阀芯与阀座之间采用可靠的密封结构，确保阀门在关闭状态下具有良好的密封性能。

同时，阀芯的密封结构还可以根据需要进行调整，以满足不同工况下的使用要求。

5. 阀芯结构：电动三通调节阀的阀芯通常采用直通式或倾斜式结构。

直通式阀芯可以实现较大的流量调节范围，适用于大口径的阀门。

倾斜式阀芯则可以实现较小的流量调节范围，适用于小口径的阀门。

6. 材料选择：电动三通调节阀的材料选择要考虑到流体的性质和工作环境的要求。

阀体和阀芯通常采用耐腐蚀、耐高温的材料，如不锈钢、铸钢等。

密封材料通常采用耐磨损、耐高温的材料，如聚四氟乙烯、聚酰亚胺等。

电动三通调节阀具有结构简单、控制精度高、可靠性好等特点，广泛应用于工业生产中的流体控制系统中。

通过对阀体结构、电动驱动装置、控制系统、密封结构、阀芯结构和材料选择的优化，可以进一步提高电动三通调节阀的性能和可靠性，满足不同工况下的使用需求。

高加电动三通阀工作原理
高加电动三通阀是一种常见的工业控制阀，其工作原理如下：
1. 电动执行器控制：高加电动三通阀通过一个电动执行器控制阀门的开启和关闭。

电动执行器内部包含一个电动机和一系列齿轮，通过电源驱动电动机旋转。

2. 阀门位置控制：电动执行器通过其会在阀门轴上旋转的输出轴将旋转力传递给阀门。

通过改变输出轴的旋转角度，可控制阀门的开度，从而控制介质的流量。

3. 介质流动控制：高加电动三通阀有三个阀口，分别称为A 口、B口和C口。

当阀门关闭时，A口与B口相连，与C口
隔离；当阀门完全开启时，A口与C口相连，与B口隔离。

中间位置的阀门开度可以控制A口、B口与C口的开闭程度，从而调节介质的流量。

4. 控制信号传递：电动执行器通过接收来自控制系统的控制信号，将其转化为相应的阀门开度。

控制信号可以是电流、电压或数字信号。

控制系统可以根据需要自动地或手动地调节阀门的开度，以实现对介质流量的精确控制。

电动三通球阀说明书电动三通球阀是一种通过电动执行器控制流体流向的阀门。

它由电动执行器、球阀体和连接管路组成。

电动执行器作为控制装置，能够根据信号控制球阀开启、关闭或调节，实现流体的流向切换或调节。

球阀体具有三个通道，其中两个通道与连接管路相连，另外一个通道用于控制流体的流向。

通过电动执行器的控制，可以调节球阀体内的球体转动角度，从而改变流体的流向。

电动三通球阀广泛应用于工业生产、市政建设和家庭生活等领域。

它能够实现流体的流向切换，方便进行管路维修、维护和清洗。

同时，球阀体材质的选择也决定了其适用于不同介质的工作环境，例如不锈钢球阀体适用于腐蚀性介质，铸铁球阀体适用于普通介质。

因此，在选购电动三通球阀时，需要根据实际使用需求选择适合的球阀体材质。

使用电动三通球阀时，需要注意以下几点事项：1. 安装位置：球阀体应安装在易操作和维修的位置，便于日常使用和维护。

2. 电源要求：电动执行器需要稳定可靠的电源供应，以确保其正常工作。

3. 控制信号：根据实际需要，选择合适的控制信号，如电流信号、电压信号或脉冲信号，确保与控制系统的兼容性。

4. 维护保养：定期检查球阀体和电动执行器的工作状态，如有异常应及时进行维修或更换。

同时，保持球阀体内部清洁，防止异物进入影响正常工作。

5. 操作方法：根据实际使用需求，掌握电动执行器的操作方法，如开关、调节和控制流体流向等。

总之，电动三通球阀在现代工业和生活中具有重要作用。

它通过电动执行器的控制，实现流体流向的切换或调节。

选择适合的球阀体材质、注意安装位置、电源要求、控制信号和维护保养，可以确保电动三通球阀的正常运行，提高工作效率。
