一、实训时间2022年X月X日至2022年X月X日二、实训地点XX大学电子实验室三、实训目的1. 熟悉集成电路的基本原理和实验方法；2. 培养动手能力和实验操作技能；3. 深入了解集成电路的设计与制造过程；4. 提高对电子电路的分析与解决实际问题的能力。
四、实训内容1. 集成电路基本原理及实验（1）半导体材料与器件：了解半导体材料的特性，掌握PN结、二极管、晶体管等基本器件的原理和特性。
（2）集成电路基本电路：学习放大器、稳压器、滤波器等基本电路的设计与实验。
（3）集成电路制造工艺：了解集成电路的制造工艺流程，包括光刻、蚀刻、离子注入、扩散等。
2. 集成电路设计及实验（1）模拟集成电路设计：学习模拟电路的基本原理，掌握运算放大器、滤波器、稳压器等模拟电路的设计方法。
（2）数字集成电路设计：学习数字电路的基本原理，掌握逻辑门、触发器、计数器等数字电路的设计方法。
（3）集成电路版图设计：学习版图设计软件，掌握版图设计的基本规则和技巧。
3. 集成电路制造工艺实验（1）光刻实验：学习光刻原理，掌握光刻机的操作方法和光刻工艺流程。
（2）蚀刻实验：学习蚀刻原理，掌握蚀刻机的操作方法和蚀刻工艺流程。
（3）离子注入实验：学习离子注入原理，掌握离子注入机的操作方法和离子注入工艺流程。
五、实训过程及结果1. 集成电路基本原理及实验在实训过程中，我们学习了半导体材料与器件的基本原理，掌握了PN结、二极管、晶体管等基本器件的特性和应用。
通过实验，我们验证了放大器、稳压器、滤波器等基本电路的性能。
2. 集成电路设计及实验在模拟集成电路设计方面，我们学习了运算放大器、滤波器、稳压器等模拟电路的设计方法，并成功设计出满足要求的电路。
在数字集成电路设计方面，我们掌握了逻辑门、触发器、计数器等数字电路的设计方法，并成功设计出满足要求的电路。
3. 集成电路制造工艺实验在光刻实验中，我们学会了光刻机的操作方法和光刻工艺流程，成功完成了光刻实验。

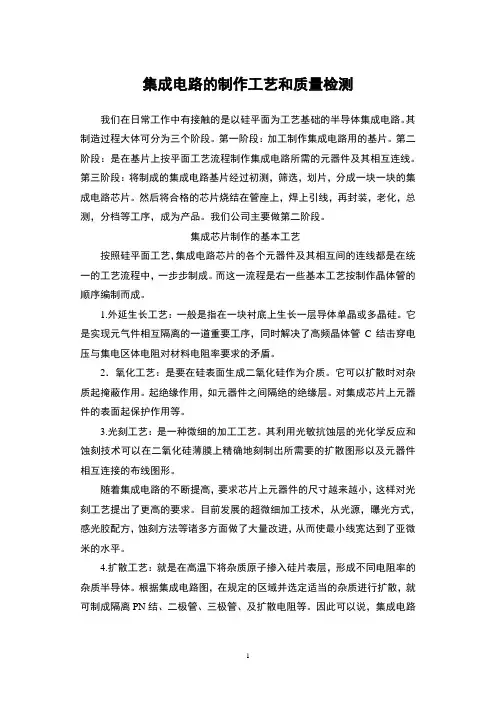

集成电路的制作工艺和质量检测我们在日常工作中有接触的是以硅平面为工艺基础的半导体集成电路。
其制造过程大体可分为三个阶段。
第一阶段：加工制作集成电路用的基片。
第二阶段：是在基片上按平面工艺流程制作集成电路所需的元器件及其相互连线。
第三阶段：将制成的集成电路基片经过初测，筛选，划片，分成一块一块的集成电路芯片。
然后将合格的芯片烧结在管座上，焊上引线，再封装，老化，总测，分档等工序，成为产品。
我们公司主要做第二阶段。
集成芯片制作的基本工艺按照硅平面工艺，集成电路芯片的各个元器件及其相互间的连线都是在统一的工艺流程中，一步步制成。
而这一流程是右一些基本工艺按制作晶体管的顺序编制而成。
1.外延生长工艺：一般是指在一块衬底上生长一层导体单晶或多晶硅。
它是实现元气件相互隔离的一道重要工序，同时解决了高频晶体管C结击穿电压与集电区体电阻对材料电阻率要求的矛盾。
2．氧化工艺：是要在硅表面生成二氧化硅作为介质。
它可以扩散时对杂质起掩蔽作用。
起绝缘作用，如元器件之间隔绝的绝缘层。
对集成芯片上元器件的表面起保护作用等。
3.光刻工艺：是一种微细的加工工艺。
其利用光敏抗蚀层的光化学反应和蚀刻技术可以在二氧化硅薄膜上精确地刻制出所需要的扩散图形以及元器件相互连接的布线图形。
随着集成电路的不断提高，要求芯片上元器件的尺寸越来越小，这样对光刻工艺提出了更高的要求。
目前发展的超微细加工技术，从光源，曝光方式，感光胶配方，蚀刻方法等诸多方面做了大量改进，从而使最小线宽达到了亚微米的水平。
4.扩散工艺：就是在高温下将杂质原子掺入硅片表层，形成不同电阻率的杂质半导体。
根据集成电路图，在规定的区域并选定适当的杂质进行扩散，就可制成隔离PN结、二极管、三极管、及扩散电阻等。
因此可以说，集成电路的基本结构是通过扩散来实现的。
在扩散中为了达到一定的表面杂质浓度和扩散的深度，可以采用恒定源扩散和限定源扩散这两种。
相比之下限定源扩散既能控制硅表面浓度，又能控制扩散深度。
一、实训背景随着科技的不断发展，集成电路（IC）产业已成为我国战略性新兴产业的重要组成部分。
为了培养具有实际操作能力和创新精神的高素质技术人才，我国高校纷纷开展集成电路工艺实训课程。
本次实训旨在通过实践操作，使学生掌握集成电路制造的基本工艺流程，提高学生的动手能力和综合素质。
二、实训目的1. 了解集成电路制造的基本工艺流程，包括硅片制备、光刻、蚀刻、离子注入、扩散、化学气相沉积、蒸发、抛光等环节。
2. 掌握常用半导体设备和工具的使用方法，如光刻机、蚀刻机、离子注入机、扩散炉、蒸发器、抛光机等。
3. 培养学生的团队合作精神、创新意识和实际操作能力。
4. 提高学生对集成电路产业的认识，激发学生对集成电路研究的兴趣。
三、实训内容1. 硅片制备：了解硅片的生长、切割、抛光等工艺过程，掌握硅片质量检测方法。
2. 光刻工艺：学习光刻机操作、光刻胶制备、光刻工艺参数调整等技能。
3. 蚀刻工艺：掌握蚀刻机操作、蚀刻液配制、蚀刻工艺参数调整等技能。
4. 离子注入：学习离子注入机操作、注入剂量和能量调整、离子注入后晶圆处理等技能。
5. 扩散工艺：了解扩散炉操作、扩散温度和时间控制、扩散后晶圆处理等技能。
6. 化学气相沉积（CVD）工艺：学习CVD设备操作、前驱体选择、生长速率控制等技能。
7. 蒸发工艺：掌握蒸发设备操作、蒸发速率控制、蒸发后晶圆处理等技能。
8. 抛光工艺：了解抛光机操作、抛光液选择、抛光参数调整等技能。
9. 常用半导体设备和工具的使用：熟悉光刻机、蚀刻机、离子注入机、扩散炉、蒸发器、抛光机等设备的基本操作。
四、实训过程1. 理论学习：在实训开始前，教师讲解集成电路制造的基本工艺流程和常用设备的使用方法。
2. 实践操作：学生在教师的指导下，按照工艺流程进行实践操作，掌握各项技能。
3. 案例分析：通过分析实际生产案例，使学生了解集成电路制造过程中的常见问题及解决方法。
4. 总结与交流：实训结束后，学生总结实训过程中的收获，与同学和教师进行交流。
