SGB-620/40T刮板输送机技术规格书分管领导：审核：编制：2015年4月一、概述本次供货厂商应成套提供四套同规格刮板输送机，该刮板输送机包括：机头总成、机尾总成、过渡槽、中部槽、刮板等，同时还应提供免费的技术服务和人员培训。

二、使用环境1、矿井为较低瓦斯矿井；煤尘有爆炸危险性，煤层易自燃。

2、环境温度：巷道最低温度：2℃（冬季加热风后）。

3、相对湿度：井下为90％（＋25℃）。

4、巷道中有淋水：水质为中性。

5、工作制度为年工作日330d，每天三班作业，其中两班工作，一班检修，每天净作业时间为16小时。

三、主要技术参数1、输送量：150吨/小时；2、出厂长度：100米/台；3、链速：0.86米/秒；4、电动机型号：DSB-40；5、电机功率：2×40KW；6、转速：1470转/分；7、电压：660/1140V；8、刮板链型式：边双链；9、圆环链规格：φ18×64；10、圆环链破断负荷：≥350KN；11、减速器传动比：1:24.564；12、中部槽规格（长×宽×高）：1500×620×180（轧制槽帮钢）；13、机头高度：620mm14、液力耦合器型号：YOXD400S四、整机技术性能指标1、机头减速器a型号：JS40b结构形式：三级圆椎圆柱齿轮传动c速比：1：24.564d润滑方式：飞溅润滑2、链条张紧装置形式：紧链器+工具链（紧链挂钩）3、链轮结构形式：锻造4、中部槽a结构形式：组焊b外形尺寸（L×W×H mm）：1500×620×180c连接方式：锻造插销链接d中板厚度（mm）：10；材质：Q345Be槽帮钢型号：M18；材质：24Mn2K5、链条和刮板a链条型号：φ18×64-15b链条制造厂：山东矿机集团股份有限公司c连接装置：矿用开口式连结环d连接环型号：18×64e刮板结构：锻造f刮板固定方式：联结环+螺栓6、驱动电机a型号：YBS-40b额定功率（KW）：40c电压（V）：660/1140d冷却方式：风冷e额定转速：14708、其它机头高度（mm）：620五、SGB-620/40T型（双驱动）刮板机结构特征SGB-620/40T型输送机采用端卸式，机头减速器采用三级圆锥圆柱齿轮传动，机尾采用过轮式机尾滚筒总成实现回转，减速器与链轮间采用平键齿连接，减速器与电机采用液力偶合器传动，可有效地缓解冲击，对电机起到很好的过载保护作用。

普采型刮板输送机型号SGB620/40T SGB620/80T SGB420/17输送能力150t/h 150t/h 80t/h设计长度100m 160m 50m装机功率40KW 2×40KW 17KW链速0.86m/s 0.86m/s 0.78m/s 刮板链型式边双链边双链边双链链条规格Φl8×64 4)18×64 中14×50中部槽规格1500×620×180 1500×620×180 1200×420×150SGZ730/320刮板输送机该机为前部刮板输送机，中部槽采用优质合金钢铸造挡板、铲板槽帮与高强度耐磨中板焊接而成的整体结构，提高了强度，增加转载机及电控箱装置配套。

实现回采工作面的落煤、装煤、运煤、推溜和顶板支护等工序的综合机械化采煤。

设计长度一一一一 200m输送量一……… 700t／h刮板链速一一一… O．93m／s电机功率………… 2×160kW工作电压………… 660／1 140V 圆环链规格一………(p26×92mm 适用于煤矿井下缓倾斜高效综采机械化采煤工最小破断负荷一一……850kN刮板间距一一一一 1 104mm中部槽…___一一 1500×730×275mm减速器传动比………… 39 737：1减速器冷却方式…………水冷整机弯曲性能……一…水平±1°，垂直±3。

等离子熔覆合金陶瓷高耐磨刮板输送机系列1、完全兼容传统刮板输送机，用户可以像使用普通刮板输送机一样安装使用，而不必花费时间去熟悉新的安装工艺；2、整机系统达到最佳配合，使整机寿命大大延长；使用寿命是普通刮板输送机的2倍以上；3、熔覆层坚硬光滑，摩擦系数小，使输送机整体运行阻力减小，能耗降低，无挤链压溜现象发生。

型号运输量(t/h）出厂长度（m/s）链速(m/s) 电动机（型号）电动机（功率）中部槽尺寸（mm) SGB320/17B 40 80 0.59 DSB-17 17 1200×320×150 SGB420/22 60 80 0.68 JDSB-22 22 1200×420×150 SGB420/30 80 80 0.88 JDSB-30 30 1200×420×150 SGB420/40X 100 100 0.86 DSB-40 40 1200×420×180 SGB620/40 150 100 0.86 DSB-40 40 1500×620×180 SGB620/80 150 160 0.86 DSB-40 2×40 1500×620×180 SGB630/150 250 200 0.86 DSB-75 2×75 1500×630×190刮板输送机名称规格SGB-420/22(30) SGB-620/40T SGW-80T 输送量(t/h) 80 150 150出厂长度(m) 80 100 160链速(m/s) 0.88 0.896 0.86电动机型号TDSB-22 DSB40 DS2B-40功率(Kw) 2230 40 2×40 转速(rpm) 1470 1470 1470 电压(v) 380 660/380 660/380刮扳机规格(mm) Φ14×50Φ18×64Φ18×64减速器传动比/ 24.564 /机器总重(t) 8.5 17.8 /刮板机40t型号SGB-620/40T SCZ764/400 出厂长度(m) 100 180输送量(t/h) 150 800主要适用于层普通机械化采采煤机、单体液链速(m/s) 0.86 1.1 电机功率(KW) 40 2×200链条数22中部槽规格(mm) 1500×620×180 1500×724×290质量(t)17.6205.5溜器等设备配套装煤、运煤、支KGZ 系列铸石刮板输送机XGZ 系列刮板输送机是煤炭部定产品系平顶山选煤设计研究院最新设计。

普采型刮板输送机型号SGB620/40T SGB620/80TSGB420/17输送能力150t/h150t/h80t/h设计长度100m 160m 50m装机功率40KW 2×40KW 17KW链速0.86m/s 0.86m/s 0.78m/s刮板链型式边双链边双链边双链链条规格Φl8×64 4)18×64 中14×50中部槽规格1500×620×180 1500×620×180 1200×420×150SGZ730/320刮板输送机该机为前部刮板输送机，中部槽采用优质合金钢铸造挡板、铲板槽帮与高强度耐磨中板焊接而成的整体结构，提高了强度，增加了可靠性，与采煤机、液压支架、转载机及电控箱装置配套。

实现回采工作面的落煤、装煤、运煤、推溜和顶板支护等工序的综合机械化采煤。

设计长度一一一一200m输送量一………700t／h适用于煤矿井下缓倾斜、中厚煤层回采工作面。

是高产、高效综采机械化采煤工作面理想运输设备。

刮板链速一一一…O．93m／s电机功率…………2×160kW工作电压…………660／1 140V圆环链规格一………(p26×92mm最小破断负荷一一……850kN刮板间距一一一一 1 104mm中部槽…___一一1500×730×275mm减速器传动比…………39 737：1减速器冷却方式…………水冷整机弯曲性能……一…水平±1°，垂直±3。

等离子熔覆合金陶瓷高耐磨刮板输送机系列1、完全兼容传统刮板输送机，用户可以像使用普通刮板输送机一样安装使用，而不必花费时间去熟悉新的安装工艺；2、整机系统达到最佳配合，使整机寿命大大延长；使用寿命是普通刮板输送机的2倍以上；3、熔覆层坚硬光滑，摩擦系数小，使输送机整体运行阻力减小，能耗降低，无挤链压溜现象发生。

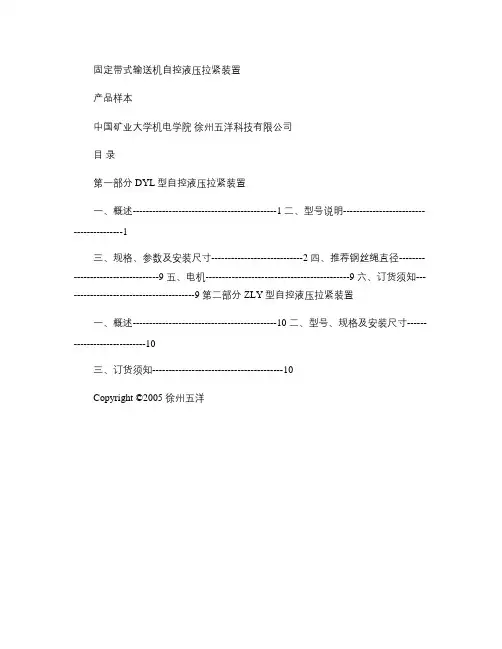

固定带式输送机自控液压拉紧装置产品样本中国矿业大学机电学院徐州五洋科技有限公司目录第一部分 DYL型自控液压拉紧装置一、概述--------------------------------------------1 二、型号说明----------------------------------------1三、规格、参数及安装尺寸----------------------------2 四、推荐钢丝绳直径----------------------------------9 五、电机--------------------------------------------9 六、订货须知----------------------------------------9 第二部分 ZLY型自控液压拉紧装置一、概述--------------------------------------------10 二、型号、规格及安装尺寸----------------------------10三、订货须知----------------------------------------10Copyright ©2005 徐州五洋图1 自控液压拉紧装置布置形式参考图第一部分 DYL型自控液压拉紧装置一、概述DYL 型自控液压拉紧装置是根据我国带式输送机的特点，吸收世界工业发达国家的先进技术，考虑带式输送机在起动和正常运行时对拉力的需要不同，经合理的输送带张力模型分析研究而设计的。

该机特点是：（1）起动拉力和正常运行拉力可根据带式输送机张力的需要任意调节。

完全可以实现起动拉力为正常运行时1.3∼1.5倍的要求。

电液系统一旦调定后，拉紧装置即按预定程序自动工作，保证输送带在理想状态下运行。

因此，配置此拉紧装置的带式输送机可以减小输送带厚度。

（2）响应快。

带式输送机起动时，处于非稳定状态，此时，拉紧装置通过油缸的快速伸缩，及时补偿输送带的弹性振荡，有效实现带式输送机的动态张紧，从而减小了带式输送机起动时的冲击动负荷，使起动平稳可靠，同时也有效地避免了拉紧装置对输送带的过张紧现象。

报计划所要明确落实的事项1．招标项目名称及型号2.交货期: 6月15日(包含招标周期)3.到货地点: 新河矿业4.安装调试: A参考选项:A.供方负责免费指导安装B.供方负责免费现场的安装就位工作并到现场检查及指导安装;C.交钥匙过程;D.其它方式( 请详细填写在横线上方)5.质保期: A参考选项:A.产品正常运行起12个月。

B.产品正常运行起36个月, 同时要满足保证3年内无渗漏, 第一次大修前的运行时间不少于20年, 全部寿命为50年。

C. 其它方式( 请详细填写在横线上方)6.预算资金:706万元7.项目资金来源: 维简费用8.推荐厂家或进口设备代理商:9.国家要求设备必须具备的资质证件: 三证一标志10.技术联系人: 董杰技术联系电话:-400m水平胶带暗斜井固定带式输送机技术规格书一、DTL100/50/2×400S型固定式带式输送机一部二、固定带式输送机设计原始技术参数1、海拔高度: -220.06～-481.6m2、使用环境: 煤矿井下有瓦斯和煤尘爆炸性危险场所3、运送物料: 原煤4、松散密度: 0.9t/m35、运输能力: 500t/h6、输送机总长: 750m( 590 m+160 m)7、水平运距: 720m8、倾角: 21°～18°9、提升高度: H=261.5m10、带速: 2. 5m/s三、胶带机设计选型参照《DTⅡ型固定式带式输送机》和《运输机械设计选用手册》。

本条带式输送机为上运, 正常工作时电动机处于电动状态。

电机功率分配按照1:1, 分别两侧布置在机头两个传动滚筒上。

涨紧装置布置在机头20米处, 采用液压拉紧。

四、胶带选型: 钢丝绳芯阻燃输送带型号: ST2500、带宽: B=1000mm、带长: L=1600m。

( 矿方自备)五、驱动装置的选型及技术要求, 采用头部双驱动滚筒三电机驱动方式。

1、矿用防爆三相异步电动机2台型号: YB24003-4功率: P=400kW同步转速: n=1500rPm电压: 6000V, IP55, F级参考厂家: 佳木斯电机有限公司或南阳防爆集团股份有限公司。

真空输送机--产品综述真空输送机又可以称为真空上料机，是一种借助于真空吸力来传送颗粒和粉末状物料的输送设备，被广泛应用于药品、食品、化工、陶瓷、饲料、颜料、染料、农产品的生产和科研领域。

使用真空输送机可大大减少车间内的粉尘污染，提高洁净度，并大量节约人工，减低污染，安全可靠。

凯睿达工业系统有限公司生产的真空输送机材质分为不锈钢、碳钢两种；密封圈材质：硅橡胶；过滤器：A型：Pitex过滤袋，材质为抗静电的纤维，含有聚酯和碳钎维，并渗入特氟隆（TFE）。

滤袋可手洗，（在40℃）颗粒尺寸>5μm；B型：金属编织烧结过滤网，材质为SS304或SS316L，可导静电，符合FDA要求，过滤精度高（最高可达1μm），使用寿命长。

结构上凯睿达的真空输送机可分为电动、气动、电动气动混合三种形式，分别适用于不同的生产环境。

在保证传统真空输送机各项基本功能和指标的基础上，凯睿达公司的真空输送机还拥有多项独有的专利技术，使输送更流畅，输送距离大大提高。

公司技术人员可以根据不同客户的生产需要，在输送机上加装不同的附件，为客户更好地解决实际生产问题。

真空输送机--规格型号真空输送机--产品特点安全：气动型输送机为真正纯气动控制，完全防爆；输送过程密闭，不会发生任何粉体泄漏。

洁净：方便拆卸与安装，易清洁间缝或死角。

可靠：100%卡式快装模块设计，维护和配件需求少，具有最大操作可靠性。

品质：符合制药与食品的严格要求。

创新：独有的输送机附件，提升输送品质，增加输送距离。

真空输送机--应用示意粉碎机上料，振动筛上料，制粒机上料，沸腾床上料，双锥干燥机（混合机）上料，二维、三位混合机上料，立式搅拌机上料，中药抛光机上料，压片机上料，胶囊填充机上料，片剂包装机上料，粉体计量机上料自动称量机上料单喂料压片机上料湿法制粒机上料胶囊填充机上料双喂料压片机上料干法制粒机上料真空输送机--可输送物料真空输送主要用于输送粉末和颗粒状的物料，例如原料药粉末，化工粉料，金属氧化物粉末，炸药粉末；胶囊，片剂，丸剂，小食品颗粒，炸药颗粒等。

普采型刮板输送机SGZ730/320刮板输送机该机为前部刮板输送机，中部槽采用优质合金钢铸造挡板、铲板槽帮与高强度耐磨中板焊接而成的整体结构，提高了强度，增加了可靠性，与采煤机、液压支架、转载机及电控箱装置配套。

实现回采工作面的落煤、装煤、运煤、推溜和顶板支护等工序的综合机械化采煤。

设计长度 一一一一 200m输送量 一……… 700t ／h刮板链速 一一一… O ．93m ／s电机功率 ………… 2×160kW工作电压 ………… 660／1 140V圆环链规格 一………(p26×92mm最小破断负荷一一……850kN刮板间距 一一一一 1 104mm中部槽 …___一一 1500×730×275mm减速器传动比………… 39 737：1减速器冷却方式………… 水冷整机弯曲性能……一… 水平±1°，垂直±3。

适用于煤矿井下缓倾斜、中厚煤层回采工作面。

是高产、高效综采机械化采煤工作面理想运输设备。

等离子熔覆合金陶瓷高耐磨刮板输送机系列1、完全兼容传统刮板输送机，用户可以像使用普通刮板输送机一样安装使用，而不必花费时间去熟悉新的安装工艺；2、整机系统达到最佳配合，使整机寿命大大延长；使用寿命是普通刮板输送机的2倍以上；3、熔覆层坚硬光滑，摩擦系数小，使输送机整体运行阻力减小，能耗降低，无挤链压溜现象发生。

刮板输送机刮板机40t主要适用于中小型煤矿缓倾斜中厚层煤层普通机械化采煤工作面输送煤炭，与滚筒采煤机、单体液压支柱和金属铰接顶梁、推溜器等设备配套，以实现回采工作的落煤、装煤、运煤、支护和工作面的连续作业.KGZ 系列铸石刮板输送机XGZ 系列刮板输送机是煤炭部定产品系平顶山选煤设计研究院最新设计。

该产品设计先进，结构合理，运输量大，节约电力，安装维修方便，性能可靠，且实现了标准化，系列化，通用化。

中间槽采用全钢焊接结构，具有互换性，内衬铸石，耐磨，耐腐蚀，噪音低，阻力小。

输送机用隔爆型三相异步电动机产品样本佳木斯电机股份有限公司发布输送机用隔爆型三相异步电动机产品样本1 概述佳木斯电机股份有限公司可为煤矿行业提供相应配套的防爆电动机，电动机的外壳材质、使用条件、性能指标等均满足于煤矿井下特殊环境的使用要求。

电动机的防爆性能符合GB3836.1-2000《爆炸性气体环境用电气设备第1部分：通用要求》和GB3836.2-2000《爆炸性气体环境用电气设备第2部分：隔爆型“d”》的规定，制成隔爆型，隔爆标志为ExdI，适用于甲烷或煤尘与空气形成的爆炸性混合物的矿井环境中。

2 结构特点及适用场所2.1 电动机防护等级主体外壳部分为IP54，接线盒为IP54，符合GB/T4942.1-2001《旋转电机外壳防护分级》的规定。

2.2 电动机的安装型式为IMB10，符合GB/T997-1981《电机结构及安装型式代号》的规定。

2.3 电动机的冷却方式为外壳风扇冷（IC411），符合GB/T1993-1993《旋转电机冷却方法》的规定。

2.4 电动机的定额是以连续工作制（S1）为基准的连续定额。

2.5 电动机机座采用钢板焊接而成，表面带有散热片，其它零部件均采用高强度灰铸铁铸成。

接线盒空腔增大，保证了电气间隙和爬电距离。

2.6 电动机采用F级绝缘，有绕组定子铁心采用真空压力浸漆（VPI），鼠笼转子结构，110kW及以上有注排油装置。

2.7 电动机采用冷扎硅钢片作为导磁材料，符合国家产业政策，是DSB、JDSB、JBY、JBYO等系列电动机的升级换代产品。

2.8 本系列电动机具有设计新颖、结构紧凑、起动性能好、噪声低、振动小、运行安全可靠等优点。

2.9 本系列电动机适用于煤矿驱动刮板输送机、刮板转载机等机械设备。

3 电动机说明：3.1 型号说明Y B S 40 - 4极数功率，kW输送机用隔爆型异步电动机3.2 符号说明I P 5 4防溅水防尘国际防护等级代号1I C 411全封闭自扇冷式国际冷却方式代号4 环境条件4.1 海拔：≤1000m；4.2 环境温度：≤40℃（环境最低温度为－15℃）；4.3 相对湿度：≤95％（在25℃）；4.4 额定频率：50Hz；4.5 额定电压：380V、660V、1140V；4.6 同步转数：1500rpm。

普采型刮板输送机型号SGB620/40T SGB620/80T SGB420/17输送能力150t/h 150t/h 80t/h设计长度100m 160m 50m装机功率40KW 2×40KW 17KW链速0.86m/s 0.86m/s 0.78m/s刮板链型式边双链边双链边双链链条规格Φl8×64 4)18×64 中14×50中部槽规格1500×620×180 1500×620×180 1200×420×150SGZ730/320刮板输送机该机为前部刮板输送机，中部槽采用优质合金钢铸造挡板、铲板槽帮与高强度耐磨中板焊接而成的整体结构，提高了强度，增加了可靠性，与采煤机、液压支架、转载机及电控箱装置配套。

实现回采工作面的落煤、装煤、运煤、推溜和顶板支护等工序的综合机械化采煤。

设计长度一一一一 200m 输送量一……… 700t／h 适用于煤矿井下缓倾斜、中厚煤层回采工作面。

是高产、高效综采机械化采煤工作面理想运输设备。

刮板链速一一一… O．93m／s电机功率………… 2×160kW工作电压………… 660／1 140V圆环链规格一………(p26×92mm最小破断负荷一一……850kN刮板间距一一一一 1 104mm中部槽…___一一 1500×730×275mm减速器传动比………… 39 737：1减速器冷却方式…………水冷整机弯曲性能……一…水平±1°，垂直±3。

等离子熔覆合金陶瓷高耐磨刮板输送机系列1、完全兼容传统刮板输送机，用户可以像使用普通刮板输送机一样安装使用，而不必花费时间去熟悉新的安装工艺；2、整机系统达到最佳配合，使整机寿命大大延长；使用寿命是普通刮板输送机的2倍以上；3、熔覆层坚硬光滑，摩擦系数小，使输送机整体运行阻力减小，能耗降低，无挤链压溜现象发生。

皮带输送机技术参数明细表Content目录产品介绍DTS、DTL通用固定带式输送机DT(II)A型固定带式输送机TD75型带式输送机DSJ系列可伸缩带式输送机SJ-80DSP-1010/650型可伸缩带式输送机DX系列钢绳芯带式输送机带式输送机托辊专用钢管带式输送机托辊组装图带式输送机托辊规格一览表DTS、DTL通用固定带式输送机DTS、DTL通用固定带式输送机适用于煤矿井下集中运输巷、主斜井提升、露天煤矿及地面系统的运输。

它可以进行水平、倾斜和有凹凸弧线的运输，上运倾角可达25°，下运倾角可达18°。

它可以由单机或多机组成运输系统输送物料。

该产品采用《煤矿井下用带式输送机技术条件》MT820-1999标准执行。

技术参数：型号输送带宽量 t/h mm 带速 m/s 最大输送长度 m 主电机功率 KW 传动滚筒直径 mmDTS80/40/2*40S 400 2.0 800 2*40 500DTS80/40/2*55S 400 2.0 800 2*55 500DTL80/40/90S 400 2.0 1000 90 630DTL80/40/2*40 400 2.0 800 2*40 500DTL80/40/2*55 400 2.5 800 2*55 500DTL100/63/2*75S 800 1.9 1000 2*75 630DTL100/80/160S 800 2.5 1000 160 1000DTL100/80/2*160 800 2.5 1500 2*160 1000DTL120/100/2*200 800 2.5 1000 3*200 1000DT(II)A型固定带式输送机DT(II)A型固定带式输送机适用于煤矿井下集中运输巷、主斜井提升、露天煤矿及地面系统的运输。

它可以进行水平、倾斜和有凹凸弧线的运输，上运倾角可达20°，下运倾角可达15°。

它可以由单机或多机组成运输系统输送物料。

XX南方输送设备XX产品综合样本公司简介XX南方输送设备XX地处风景秀丽、气候宜人的海滨城市XX，占地面积10万平方米，现有职工500多人，是国内最早生产4〞、6〞悬挂输送线主机和零部件的专业厂家之一。

多年来公司坚持注重知识、尊重人才、以优质效劳为根底、以科技开展为先导的企业宗旨，逐步开展成为集科研、生产、销售为一体的现代化高科技企业。

目前公司拥有自主知识产权的主要产品有P/F线输送系统、立式卷芯架输送系统、风冷辊道输送系统及集卷收集系统等。

公司注重引进国内外先进技术，先后与国内各XX和国外摩根、达涅利、德马克西玛格公司等著名同行进展过合作和交流，经过消化、吸收、二次开发，逐渐形成了以15种专利为根底的具有自主知识产权的系列产品，大大提高了产品质量、竞争优势和标准化的水平。

通过ISO9001系列标准的贯彻执行，公司建立起了适宜、有效、充分的质量管理体系，使产品质量有了持续、有效、可靠的保证。

公司多年来长期从事悬挂线输送线设备的设计、制造和现场的安装指导，因而我公司承接的每一个工程，都会在保质、按期完成工程的同时，发挥出我公司独有的技术优势，在部件的安装、以及售后效劳方面提供完美的效劳。

公司拥有大批专业技术人才，实行以事业部为专长的工程经理制管理模式，能保证管理贯穿整个工程的设计、制造、安装、调试及售后效劳，并到达预期的效果。

我公司已经与青钢、首钢、唐钢、巴西CSN公司、XX一汽、上汽、北汽福田、印度、巴西、美国等60多家国内外企业进展过合作。

部件质量和安装指导、售后效劳等方面得到客户的广泛好评。

多年的开展过程，使我们在获得众多荣誉的同时，也得到了许多实践的时机，并经过锤炼积累了丰富的经历，这是我们十分珍贵的财富和资源。

我公司在、XX、XX、XX、XX等地建立分公司及外埠售后效劳站，均有驻站工程师，来为外地客户提供必备的专业的售后效劳。

我们真诚地希望与各界进展合作，生产出更多的优质产品，满足用户的需要。
