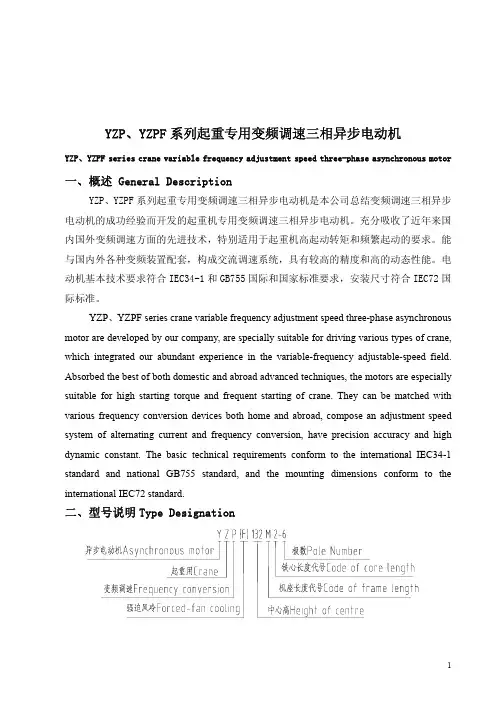

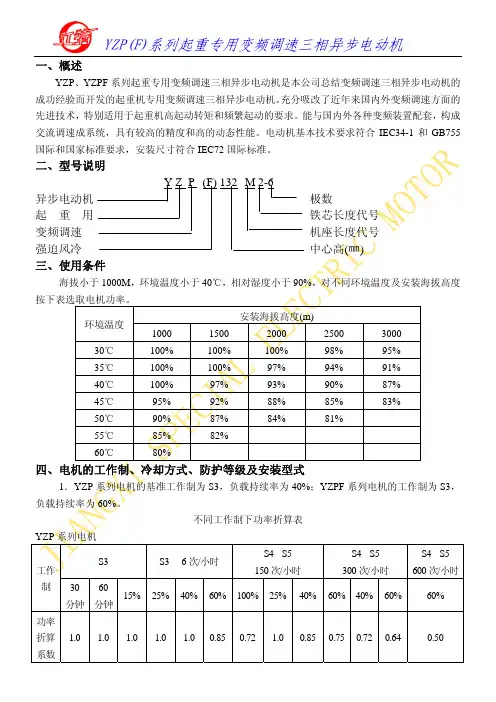

YZP(F)系列起重专用变频调速三相异步电动机一、概述YZP、YZPF 系列起重专用变频调速三相异步电动机是本公司总结变频调速三相异步电动机的 成功经验而开发的起重机专用变频调速三相异步电动机。

充分吸改了近年来国内外变频调速方面的 先进技术，特别适用于起重机高起动转矩和频繁起动的要求。

能与国内外各种变频装置配套，构成 交流调速成系统，具有较高的精度和高的动态性能。

电动机基本技术要求符合 IEC34-1 和 GB755 国际和国家标准要求，安装尺寸符合 IEC72 国际标准。

二、型号说明 Y Z P (F) 132 M 2-6 异步电动机 起 重 用 变频调速 强迫风冷 三、使用条件按下表选取电机功率。

环境温度 1000 30℃ 35℃ 40℃ 45℃ 50℃ 55℃ 60℃ 100% 100% 100% 95% 90% 85% 80% 1500 100% 100% 97% 92% 87% 82% 安装海拔高度(m) 2000 100% 97% 93% 88% 84% 2500 98% 94% 90% 85% 81% 3000 95% 91% 87% 83%极数 铁芯长度代号 机座长度代号 中心高(㎜)海拔小于 1000M，环境温度小于 40℃，相对湿度小于 90%，对不同环境温度及安装海拔高度四、电机的工作制、冷却方式、防护等级及安装型式1．YZP 系列电机的基准工作制为 S3，负载持续率为 40%；YZPF 系列电机的工作制为 S3， 负载持续率为 60%。

不同工作制下功率折算表 YZP 系列电机 工作 制 功率 折算 系数 1.0 1.0 1.0 1.0 1.0 0.85 0.72 1.0 0.85 0.75 0.72 0.64 0.50 30 S3 60 15% S3 25% 6 次/小时 40% 60% S4 S5 150 次/小时 100% 25% 40% S4 S5 300 次/小时 60% 40% 60% S4 S5 600 次/小时 60%分钟 分钟YZP(F)系列起重专用变频调速三相异步电动机YZPF 系列电机 工作 制 功率 折算 系数 2．YZP 系列冷却方式为 IC411(全封闭、自带风扇冷却)；YZPF 系列冷却方式为 IC416(全封 闭，轴向风冷却)。

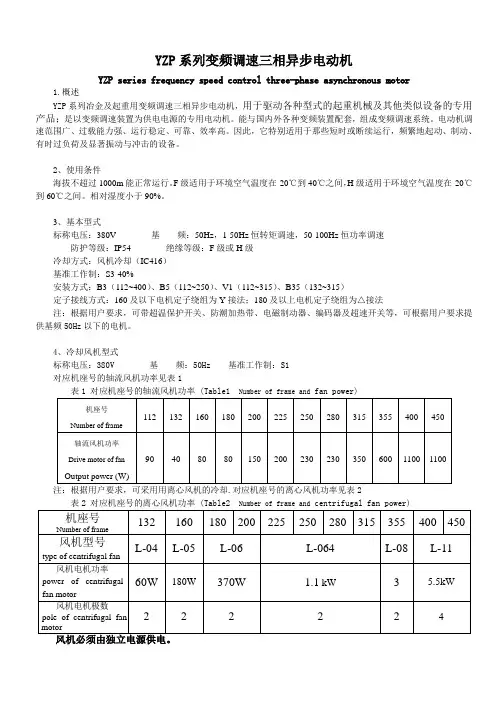

YZP系列变频调速三相异步电动机YZP series frequency speed control three-phase asynchronous motor1.概述YZP系列冶金及起重用变频调速三相异步电动机，用于驱动各种型式的起重机械及其他类似设备的专用产品；是以变频调速装置为供电电源的专用电动机。

能与国内外各种变频装置配套，组成变频调速系统。

电动机调速范围广、过载能力强、运行稳定、可靠、效率高。

因此，它特别适用于那些短时或断续运行，频繁地起动、制动、有时过负荷及显著振动与冲击的设备。

2、使用条件海拔不超过1000m能正常运行。

F级适用于环境空气温度在-20℃到40℃之间，H级适用于环境空气温度在-20℃到60℃之间。

相对湿度小于90%。

3、基本型式标称电压：380V 基频：50Hz，1-50Hz恒转矩调速，50-100Hz恒功率调速防护等级：IP54 绝缘等级：F级或H级冷却方式：风机冷却（IC416）基准工作制：S3-40%安装方式：B3（112~400）、B5（112~250）、V1（112~315）、B35（132~315）定子接线方式：160及以下电机定子绕组为Y接法；180及以上电机定子绕组为△接法注：根据用户要求，可带超温保护开关、防潮加热带、电磁制动器、编码器及超速开关等，可根据用户要求提供基频50Hz以下的电机。

4、冷却风机型式标称电压：380V 基频：50Hz 基准工作制：S1对应机座号的轴流风机功率见表1Number of frame and注：根据用户要求，可采用用离心风机的冷却.对应机座号的离心风机功率见表2表2 对应机座号的离心风机功率 (Table2 Number of frame and centrifugal fan power)1. GeneralYZP series VVVF adjustable speed motors for metallurgy and crane are specially used for driving various cranes and other similarity equipment. The YZP series use frequency conversion adjustable speed power and can be used with various variable frequency units at home and abroad.. The YZP series have wide adjustable speed range, high overload capacity, high reliable, high efficiency. The YZP series are very suitable the machine which frequency start and stop or interrupted duty with starting, braking, inverse frequently.2. Operation conditionThe motor can run normally when the elevation not more than 1000m. The environment temperature for class F is from -20 to 40 Celsius degree，for H class from -20 to 60 Celsius degree. Relative humidity less 90%.3. Base moderated voltage: 380V.base frequency: 50Hz，1-50Hz constant torque adjustable speed, 50-100Hz constant power adjustable speedprotection Class:IP54 insulation class: F or Hcooling mode: fan cooling（IC416）base operating duty : S3-40%install mode: B3（112~450）、B5（112~250）、V1（112~315）、B35（132~315）winding connection: Y to 160 and below; △to 180 and aboveAccording to the agreement, the following are optional: over-temperature protection, dampproof heating belt, brake, rotary encoder, over-speed switch.4． Cooling fanRated voltage: 380V.Base frequency: 50Hz，Base operating mode : S1According to the demand of customer, we can provide centrifugal fan.The power of drive motor shown in table1 and table 2.Fan must be powered independently!5. YZP系列变频调速电动机型号意义：Significance of models of YZP series frequency (speed) motor异步电机极数冶金及起重用机座长短代号Long and short code of frame变频调速中心高（mm）speed adjustment注：电机带带风机、制动器或编码器，则其型号加上其对应的符号。

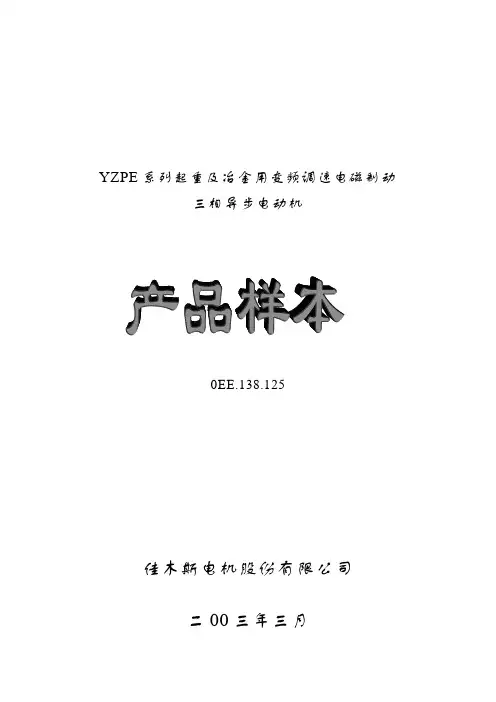

YZPE系列起重及冶金用变频调速电磁制动三相异步电动机0EE.138.125佳木斯电机股份有限公司二00三年三月前言佳木斯电机股份有限公司（原佳木斯电机厂）始建于1937年，1950年由沈阳市迁到佳木斯市，是我国机械工业重点骨干大型一类企业，是我国起重冶金电机、防爆电机、屏蔽电机和局部扇风机的创始厂，是我国中小型特种专用电机的生产基地和出口基地。

产品有152个系列，11343个品种，60477个规格，主要应用于机械、煤炭、石油、化工、冶金、制药、粮储、航天、国防、军工等行业和科研部门，并远销世界50多个国家和地区。

公司现有员工2300多人，其中工程技术人员540多人，占地面积118260平方米；固定资产原值17754万元，净值7488万元；拥有主要生产设备971台（套）。

公司设备精良，工艺水平先进，检测手段齐全完善，并具有高、精、尖设备，现已形成了专业化生产的格局。

设在公司内的机械工业部佳木斯防爆电机研究所及质量监督、检测中心，负责全国起重冶金电机行业归口和监督检验，按照国家规划进行科学试验、研究，公司并委托该检测中心进行检验工作。

趁此机会，特向国内外广大用户致意，我们将一如既往，以面向市场为用户服务为己任，不断探索，不断前进。

1 概述1.1YZPE系列起重及冶金用变频调速电磁制动三相异步电动机是在YZP系列电动机基础上，加装电磁制动器，应用了我国在电磁计算、结构设计、工艺材料和测试等方面新技术的新一代产品。

它的结构合理，性能更加优良，外型美观，是提质降耗、增产增益的首选产品。

1.2YZPE系列起重及冶金用变频调速电磁制动三相异步电动机系用于驱动各种型式的起重机械及其他类似设备的专用产品；具有宽广的调速范围、较大的过载能力和较高的机械强度，因此，它特别适用于那些短时或断续运行，频繁地起动、制动、有时过负荷及显著振动与冲击的设备。

1.3电动机的功率等级和安装尺寸符合IEC72推荐标准，功率等级与机座号的相互对应关系与YZP系列电动机一致。

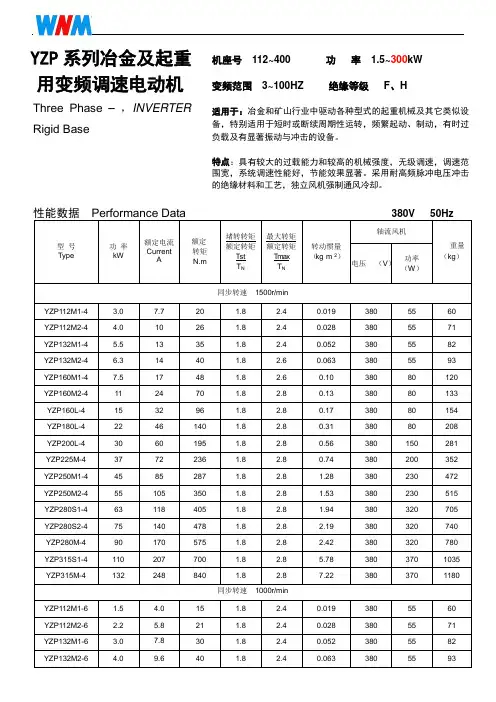

YZP 系列冶金及起重 用变频调速电动机Three Phase – ，INVERTER Rigid Base型 号 Type功 率 kW额定电流 Current A额定 转矩 N.m堵转转矩 额定转矩 Tst T N最大转矩 额定转矩 Tmax T N转动惯量 （kg·m 2）轴流风机重量（kg ）电压 （V ）功率（W ）同步转速 1500r/minYZP112M1-4 3.0 7.7 20 1.8 2.4 0.019 380 55 60 YZP112M2-4 4.0 10 26 1.8 2.4 0.028 380 55 71 YZP132M1-4 5.5 13 35 1.8 2.4 0.052 380 55 82 YZP132M2-4 6.3 14 40 1.8 2.6 0.063 380 55 93 YZP160M1-4 7.5 17 48 1.8 2.6 0.10 380 80 120 YZP160M2-4 11 24 70 1.8 2.8 0.13 380 80 133 YZP160L-4 15 32 96 1.8 2.8 0.17 380 80 154 YZP180L-4 22 46 140 1.8 2.8 0.31 380 80 208 YZP200L-4 30 60 195 1.8 2.8 0.56 380 150 281 YZP225M-4 37 72 236 1.8 2.8 0.74 380 200 352 YZP250M1-4 45 85 287 1.8 2.8 1.28 380 230 472 YZP250M2-4 55 105 350 1.8 2.8 1.53 380 230 515 YZP280S1-4 63 118 405 1.8 2.8 1.94 380 320 705 YZP280S2-4 75 140 478 1.8 2.8 2.19 380 320 740 YZP280M-4 90 170 575 1.8 2.8 2.42 380 320 780 YZP315S1-4 110 207 700 1.8 2.8 5.78 380 370 1035 YZP315M-41322488401.82.87.223803701180同步转速 1000r/minYZP112M1-6 1.5 4.0 15 1.8 2.4 0.019 380 55 60 YZP112M2-6 2.2 5.8 21 1.8 2.4 0.028 380 55 71 YZP132M1-6 3.0 7.8 9.6 30 1.8 2.4 0.052 380 55 82 YZP132M2-64.09.6401.82.40.0633805593机座号 112~400 功 率 1.5~300kW变频范围 3~100HZ 绝缘等级 F 、H适用于：冶金和矿山行业中驱动各种型式的起重机械及其它类似设备，特别适用于短时或断续周期性运转，频繁起动、制动，有时过负载及有显著振动与冲击的设备。

YZP系列起重及冶金用变频调速三相异步电动机0EE.138.109佳木斯电机股份有限公司二00一年九月前言佳木斯电机股份有限公司（原佳木斯电机厂）始建于1937年，1950年由沈阳市迁到佳木斯市，是我国机械工业重点骨干大型一类企业，是我国起重冶金电机、防爆电机、屏蔽电机和局部扇风机的创始厂，是我国中小型特种专用电机的生产基地和出口基地。

产品有121个系列，616个品种，26668个规格，主要应用于机械、煤炭、石油、化工、冶金、制药、粮储、航天、国防、军工等行业和科研部门，并远销世界50多个国家和地区。

公司现有员工1898人，其中工程技术人员384人，占地面积118260平方米；固定资产原值17754万元，净值7488万元；拥有主要生产设备971台（套）。

公司设备精良，工艺水平先进，检测手段齐全完善，并具有高精、尖设备，现已形成了专业化生产的格局。

设在公司内的机械工业部佳木斯电机防爆电机研究所及质量监督、检测中心负责全国起重冶金电机行业归口和监督检验，按照国家规划进行科学试验、研究，公司并委托该检测中心进行检验工作。

趁此机会，特向国内外广大用户致意，我们将一如既往，以面向市场为用户服务为己任，不断探索，不断前进。

1 概述1.1YZP系列起重及冶金用变频调速三相异步电动机是在YZR2系列电动机基础上，应用了我国在电磁计算、结构设计、工艺材料和测试等方面新技术的新一代产品。

它的结构合理，性能更加优良，外型美观，是提质降耗、增产增益的首选产品。

1.2YZP系列起重及冶金用变频调速三相异步电动机系用于驱动各种型式的起重机械及其他类似设备的专用产品；具有宽广的调速范围、较大的过载能力和较高的机械强度，因此，它特别适用于那些短时或断续运行，频繁地起动、制动、有时过负荷及显著振动与冲击的设备。

1.3电动机的功率等级和安装尺寸符合IEC72推荐标准，功率等级与机座号的相互对应关系与YZR2系列电动机一致。

1.4电动机的绝缘等级分为F级和H级两种。

YZP系列变频调速三相异步电动机1.概述YZP系列冶金及起重用变频调速三相异步电动机，用于驱动各种型式的起重机械及其他类似设备的专用产品；是以变频调速装置为供电电源的专用电动机。

能与国内外各种变频装置配套，组成变频调速系统。

电动机调速范围广、过载能力强、运行稳定、可靠、效率高。

因此，它特别适用于那些短时或断续运行，频繁地起动、制动、有时过负荷及显著振动与冲击的设备。

2.使用条件海拔不超过1000m能正常运行。

F级适用于环境空气温度在-20℃到40℃之间，H级适用于环境空气温度在-20℃到60℃之间。

相对湿度小于90%。

3.基本型式标称电压：380V 基频：50Hz，1-50Hz恒转矩调速，50-100Hz恒功率调速防护等级：IP54 绝缘等级：F级或H级冷却方式：风机冷却（IC416）基准工作制：S3-40%安装方式：B3（112~400）、B5（112~250）、V1（112~315）、B35（132~315）定子接线方式：132及以下电机定子绕组为Y接法；160及以上电机定子绕组为△接法注：根据用户要求，可带超温保护热敏开关、防潮加热带、电磁制动器、编码器及超速开关等，可根据用户要求提供基频50Hz以下的电机。

4.冷却风机型式标称电压：380V 基频：50Hz 基准工作制：S1对应机座号的轴流风机功率见表1表1 对应机座号的轴流风机功率注：根据用户要求，可采用用离心风机的冷却.对应机座号的离心风机功率见表2表2 对应机座号的离心风机功率风机必须由独立电源供电，禁止使用变频电源！5.电动机型号意义：注：当电机带风机（F）、制动器（E）、编码器（M）或超速开关（C）时，则其型号加上其对应的符号。

6. 变频电机基准工作制为S3-40%，280及以下中心高其它工作制功率换算关系见表3，315及以上中心高其它工作制功率换算需与厂家联系表3 工作制功率换算关系7. 电动机选用轴承型号见表4表4电动机轴承型号表8. YZP系列电机主要技术参数：（表中数据为额定电压、额定频率和基准工作制时的设计值，仅供用户选型时参考，具体数据以电动机的铭牌数据为准）最大转矩/额定转矩为50Hz时的值，堵转转矩/额定转矩为1Hz时的值，与变频器设置有关。
