钢管混凝土系杆拱桥少支架法关键施工技术

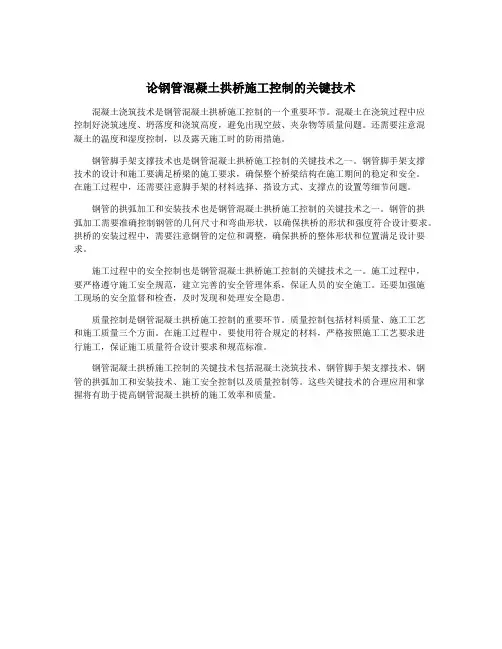

论钢管混凝土拱桥施工控制的关键技术
混凝土浇筑技术是钢管混凝土拱桥施工控制的一个重要环节。

混凝土在浇筑过程中应
控制好浇筑速度、坍落度和浇筑高度，避免出现空鼓、夹杂物等质量问题。

还需要注意混
凝土的温度和湿度控制，以及露天施工时的防雨措施。

钢管脚手架支撑技术也是钢管混凝土拱桥施工控制的关键技术之一。

钢管脚手架支撑
技术的设计和施工要满足桥梁的施工要求，确保整个桥梁结构在施工期间的稳定和安全。

在施工过程中，还需要注意脚手架的材料选择、搭设方式、支撑点的设置等细节问题。

钢管的拱弧加工和安装技术也是钢管混凝土拱桥施工控制的关键技术之一。

钢管的拱
弧加工需要准确控制钢管的几何尺寸和弯曲形状，以确保拱桥的形状和强度符合设计要求。

拱桥的安装过程中，需要注意钢管的定位和调整，确保拱桥的整体形状和位置满足设计要求。

施工过程中的安全控制也是钢管混凝土拱桥施工控制的关键技术之一。

施工过程中，
要严格遵守施工安全规范，建立完善的安全管理体系，保证人员的安全施工。

还要加强施
工现场的安全监督和检查，及时发现和处理安全隐患。

质量控制是钢管混凝土拱桥施工控制的重要环节。

质量控制包括材料质量、施工工艺
和施工质量三个方面。

在施工过程中，要使用符合规定的材料，严格按照施工工艺要求进
行施工，保证施工质量符合设计要求和规范标准。

钢管混凝土拱桥施工控制的关键技术包括混凝土浇筑技术、钢管脚手架支撑技术、钢
管的拱弧加工和安装技术、施工安全控制以及质量控制等。

这些关键技术的合理应用和掌
握将有助于提高钢管混凝土拱桥的施工效率和质量。

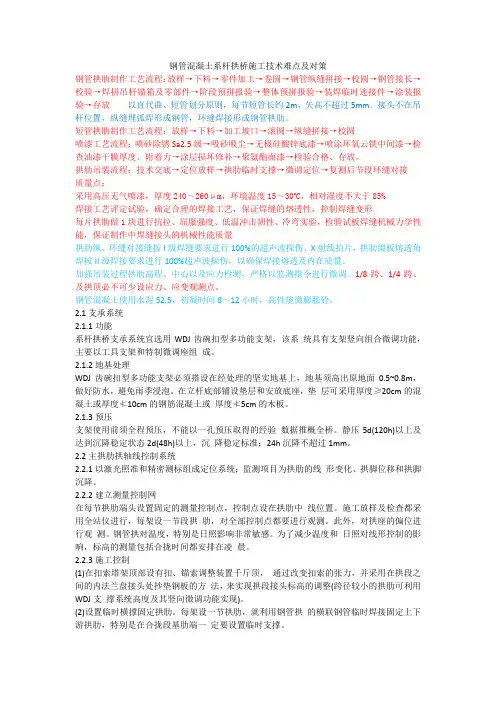

钢管混凝土系杆拱桥施工技术难点及对策钢管拱肋制作工艺流程：放样→下料→零件加工→卷圆→钢管纵缝拼接→校圆→钢管接长→校验→焊拼吊杆锚箱及零部件→阶段预拼报验→整体预拼报验→装焊临时连接件→涂装报验→存放以直代曲、短管划分原则，每节短管长约2m，矢高不超过5mm。

接头不在吊杆位置，纵缝埋弧焊形成钢管，环缝焊接形成钢管拱肋。

短管拱肋制作工艺流程：放样→下料→加工坡口→滚圆→纵缝拼接→校圆喷漆工艺流程：喷砂除锈Sa2.5级→吸砂吸尘→无极硅酸锌底漆→喷涂环氧云铁中间漆→检查油漆干膜厚度、附着力→涂层损坏修补→聚氨酯面漆→检验合格、存放。

拱肋吊装流程：技术交底→定位放样→拱肋临时支撑→微调定位→复测后节段环缝对接质量点：采用高压无气喷漆，厚度240～260μm，环境温度15～30o C，相对湿度不大于85%焊接工艺评定试验，确定合理的焊接工艺，保证焊缝的熔透性，控制焊缝变形每片拱肋做1块进行抗拉、屈服强度、低温冲击韧性、冷弯实验，检验试板焊缝机械力学性能，保证制作中焊缝接头的机械性能质量拱肋纵、环缝对接缝按I级焊缝要求进行100%的超声波探伤、X射线拍片，拱肋缀板熔透角焊按II级焊接要求进行100%超声波探伤，以确保焊接熔透及内在质量。

加强吊装过程拱肋高程、中心以及应力检测，严格以监测指令进行微调。

1/8跨、1/4跨、及拱顶必不可少设应力、应变观测点。

钢管混凝土使用水泥52.5，初凝时间8～12小时，高性能微膨胀砼，2.1支承系统2.1.1功能系杆拱桥支承系统宜选用WDJ齿碗扣型多功能支架，该系统具有支架竖向组合微调功能，主要以工具支架和特制微调座组成。

2.1.2地基处理WDJ齿碗扣型多功能支架必须搭设在经处理的坚实地基上，地基须高出原地面0.5~0.8m，做好防水，避免雨季浸泡。

在立杆底部铺设垫层和安放底座，垫层可采用厚度≥20cm的混凝土或厚度≮10cm的钢筋混凝土或厚度≮5cm的木板。

2.1.3预压支架使用前须全程预压，不能以一孔预压取得的经验数据推概全桥。

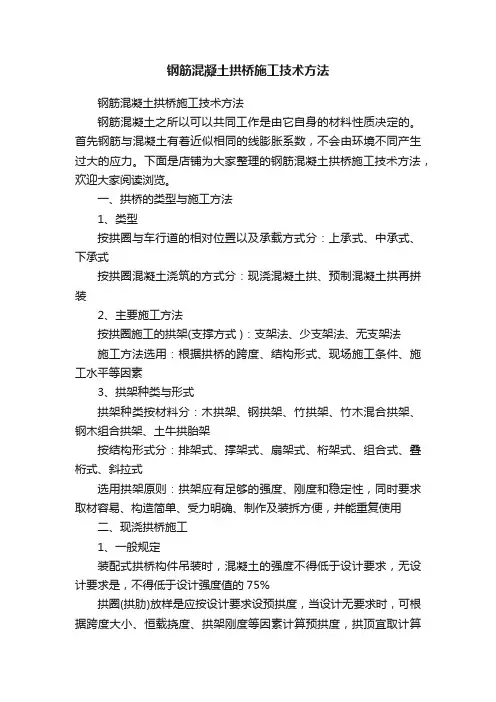

钢筋混凝土拱桥施工技术方法钢筋混凝土拱桥施工技术方法钢筋混凝土之所以可以共同工作是由它自身的材料性质决定的。

首先钢筋与混凝土有着近似相同的线膨胀系数，不会由环境不同产生过大的应力。

下面是店铺为大家整理的钢筋混凝土拱桥施工技术方法，欢迎大家阅读浏览。

一、拱桥的类型与施工方法1、类型按拱圈与车行道的相对位置以及承载方式分：上承式、中承式、下承式按拱圈混凝土浇筑的方式分：现浇混凝土拱、预制混凝土拱再拼装2、主要施工方法按拱圈施工的拱架(支撑方式 )：支架法、少支架法、无支架法施工方法选用：根据拱桥的跨度、结构形式、现场施工条件、施工水平等因素3、拱架种类与形式拱架种类按材料分：木拱架、钢拱架、竹拱架、竹木混合拱架、钢木组合拱架、土牛拱胎架按结构形式分：排架式、撑架式、扇架式、桁架式、组合式、叠桁式、斜拉式选用拱架原则：拱架应有足够的强度、刚度和稳定性，同时要求取材容易、构造简单、受力明确、制作及装拆方便，并能重复使用二、现浇拱桥施工1、一般规定装配式拱桥构件吊装时，混凝土的强度不得低于设计要求，无设计要求是，不得低于设计强度值的75%拱圈(拱肋)放样是应按设计要求设预拱度，当设计无要求时，可根据跨度大小、恒载挠度、拱架刚度等因素计算预拱度，拱顶宜取计算跨度的1/1000-1/500;放样时，水平长度偏差及拱轴线偏差，当跨度大于20m时，不得大于计算跨度的1/5000;当跨度小于或等于20m，不得大于4mm拱圈(拱肋)封拱合龙温度应符合设计要求，当设计无要求时，宜在当地年平均温度或5-10°C时进行2、在拱架上浇筑混凝土拱圈跨径小于16m的拱圈或拱肋混凝土：应按拱圈全宽从两端拱脚向拱顶对称、连续浇筑，并在拱脚混凝土初凝前全部完成，不能完成时，则应在拱脚预留一个隔缝，最后浇筑隔缝混凝土跨径大于或等于16m的拱圈或拱肋：宜分段浇筑;分段位置：拱式拱架宜设置在拱架受力反弯点、拱架节点、拱顶及拱脚处;满布式拱架宜设置在拱顶、1/4跨径、拱脚及拱架节点等处;各段的接缝面应与拱轴线垂直，各分段点应预留间隔槽，其宽度宜为0.5-1m，当预计拱架变形较小时，可减少或不设间隔槽，应采取分段间隔浇筑分段浇筑程序应符合设计要求，应对称于拱顶进行，各分段内的混凝土应一次连续浇筑完毕，因故中断时，应将施工缝凿成垂直于拱轴线的平面或台阶式接合面间隔槽混凝土浇筑应由拱脚向拱顶对称进行，应待拱圈混凝土分段浇筑完成且强度达到75%设计强度且接合面按施工缝处理后再进行分段浇筑钢筋混凝土拱圈(拱肋)时，纵向不得采用通长钢筋，钢筋接头应安设在后浇的几个间隔槽内，并应在浇筑间隔槽混凝土时焊接浇筑大跨径拱圈(拱肋)混凝土时，宜采用分环(层)分段浇筑方法浇筑，也可纵向分幅浇筑，中幅先行浇筑合龙，达到设计要求后，再横向对称浇筑合龙其他幅拱圈(拱肋)封拱合龙时混凝土强度应符合设计要求，设计无要求时，各段混凝土强度应达到设计强度的75%;当封拱合龙前用千斤顶施加压力的方法调整拱圈应力时，拱圈(包括已浇间隔槽)的混凝土强度应达到设计强度三、装配式桁架拱和刚构拱安装1、装配式桁架拱、刚构拱采用卧式预制拱片时，为防止拱片在起吊过程中产生扭折，起吊时必须将全片水平吊起后，再悬空翻身竖立2、大跨径桁式组合拱，拱顶湿接头混凝土，宜采用较构件混凝土强度高一级的早强混凝土3、安装过程中用全站仪，对拱肋、拱圈的挠度和横向位移、混凝土裂缝、墩台变位、安装设施的变形和变位等项目进行观测4、拱肋吊装定位合龙时，应进行接头高程和轴线位置的观测，以控制、调整其拱轴线，使之符合设计要求。

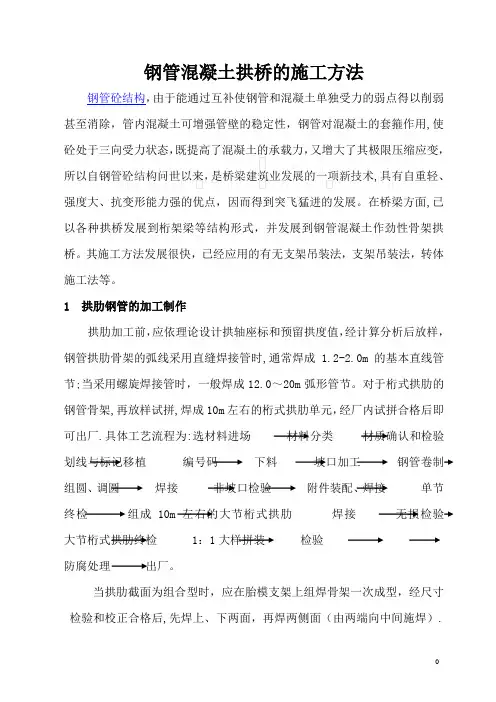

钢管混凝土拱桥的施工方法钢管砼结构，由于能通过互补使钢管和混凝土单独受力的弱点得以削弱甚至消除，管内混凝土可增强管壁的稳定性，钢管对混凝土的套箍作用,使砼处于三向受力状态，既提高了混凝土的承载力，又增大了其极限压缩应变，所以自钢管砼结构问世以来，是桥梁建筑业发展的一项新技术,具有自重轻、强度大、抗变形能力强的优点，因而得到突飞猛进的发展。

在桥梁方面,已以各种拱桥发展到桁架梁等结构形式，并发展到钢管混凝土作劲性骨架拱桥。

其施工方法发展很快，已经应用的有无支架吊装法，支架吊装法，转体施工法等。

1 拱肋钢管的加工制作拱肋加工前，应依理论设计拱轴座标和预留拱度值，经计算分析后放样，钢管拱肋骨架的弧线采用直缝焊接管时,通常焊成 1.2-2.0m的基本直线管节;当采用螺旋焊接管时，一般焊成12.0～20m弧形管节。

对于桁式拱肋的钢管骨架,再放样试拼,焊成10m左右的桁式拱肋单元，经厂内试拼合格后即可出厂.具体工艺流程为:选材料进场材料分类材质确认和检验划线与标记移植编号码下料坡口加工钢管卷制组圆、调圆焊接非坡口检验附件装配、焊接单节终检组成10m左右的大节桁式拱肋焊接无损检验大节桁式拱肋终检 1：1大样拼装检验防腐处理出厂。

当拱肋截面为组合型时，应在胎模支架上组焊骨架一次成型，经尺寸检验和校正合格后,先焊上、下两面，再焊两侧面（由两端向中间施焊）.焊接采用坡口对焊，纵焊缝设在腔内，上、下管环缝相互错开。

在平台上按1:1放样时，应将焊缝的收缩变形考虑在内。

为保证各节钢管或其组合骨架拼组后符合设计线型，可在各节端部预留1cm左右的富余量，待拼装时根据实际情况将富余部分切除。

钢管焊接施工以“GBJD05-83、钢结构施工和施工及验收规范”的规定为标准.焊缝均按设计要求全部做超声波探伤检查和X射线抽样检查（抽样率大于5％）。

焊缝质量应达到二级质量标准的要求。

2 钢管混凝土拱桥的架设2.1无支架吊装法2。

1。

1缆索吊机斜拉扣挂悬拼法具体做法与其他拱肋的架设相似，只是钢管混凝土拱肋无支架架设方案用于较大跨度，它可根据吊机能力把钢管拱肋合成几大段进行分段对称吊装,并随时用扣索和缆风绳锚固,稳定在桥位上，最后合拢。

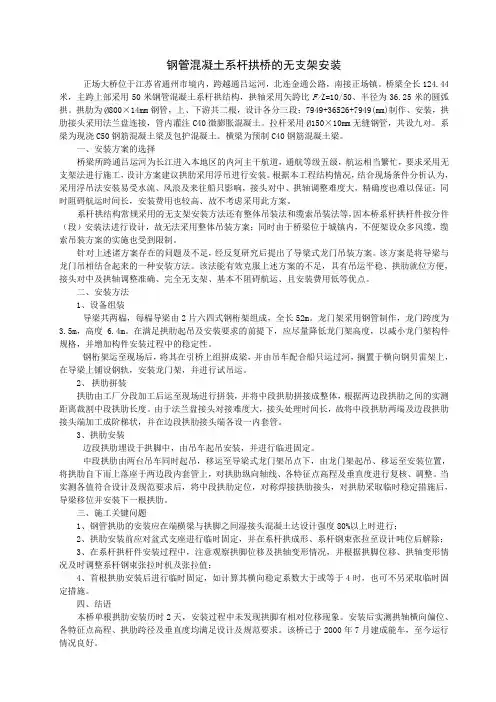

钢管混凝土系杆拱桥的无支架安装正场大桥位于江苏省通州市境内，跨越通吕运河，北连金通公路，南接正场镇。

桥梁全长124.44米，主跨上部采用50米钢管混凝土系杆拱结构，拱轴采用矢跨比F/L=10/50、半径为36.25米的圆弧拱。

拱肋为Ø800×14mm钢管，上、下游共二根，设计各分三段：7949+36526+7949(mm)制作、安装，拱肋接头采用法兰盘连接，管内灌注C40微膨胀混凝土。

拉杆采用Ø150×10mm无缝钢管，共设九对。

系梁为现浇C50钢筋混凝土梁及包护混凝土。

横梁为预制C40钢筋混凝土梁。

一、安装方案的选择桥梁所跨通吕运河为长江进入本地区的内河主干航道，通航等级五级，航运相当繁忙，要求采用无支架法进行施工，设计方案建议拱肋采用浮吊进行安装。

根据本工程结构情况，结合现场条件分析认为，采用浮吊法安装易受水流、风浪及来往船只影响，接头对中、拱轴调整难度大，精确度也难以保证；同时阻碍航运时间长，安装费用也较高、故不考虑采用此方案。

系杆拱结构常规采用的无支架安装方法还有整体吊装法和缆索吊装法等，因本桥系杆拱杆件按分件（段）安装法进行设计，故无法采用整体吊装方案；同时由于桥梁位于城镇内，不便架设众多风缆，缆索吊装方案的实施也受到限制。

针对上述诸方案存在的问题及不足，经反复研究后提出了导梁式龙门吊装方案。

该方案是将导梁与龙门吊相结合起来的一种安装方法。

该法能有效克服上述方案的不足，具有吊运平稳、拱肋就位方便，接头对中及拱轴调整准确、完全无支架、基本不阻碍航运、且安装费用低等优点。

二、安装方法1、设备组装导梁共两榀，每榀导梁由2片六四式钢桁架组成，全长52m。

龙门架采用钢管制作，龙门跨度为3.5m，高度6.4m。

在满足拱肋起吊及安装要求的前提下，应尽量降低龙门架高度，以减小龙门架构件规格，并增加构件安装过程中的稳定性。

钢桁架运至现场后，将其在引桥上组拼成梁，并由吊车配合船只运过河，搁置于横向钢贝雷架上，在导梁上铺设钢轨，安装龙门架，并进行试吊运。

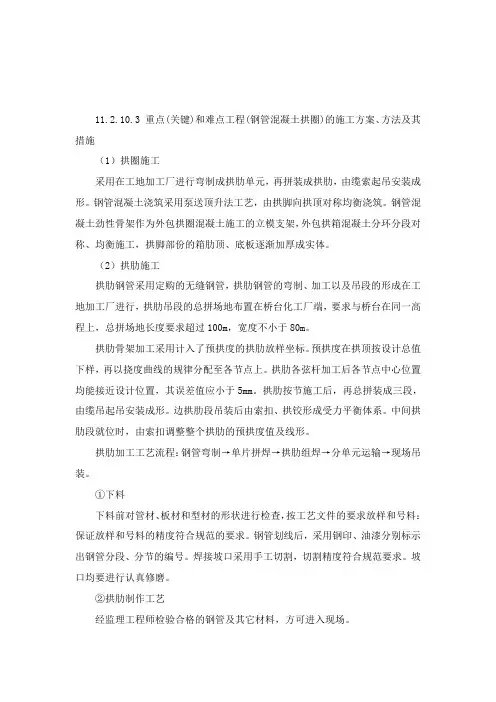

11.2.10.3 重点(关键)和难点工程(钢管混凝土拱圈)的施工方案、方法及其措施（1）拱圈施工采用在工地加工厂进行弯制成拱肋单元，再拼装成拱肋，由缆索起吊安装成形。

钢管混凝土浇筑采用泵送顶升法工艺，由拱脚向拱顶对称均衡浇筑。

钢管混凝土劲性骨架作为外包拱圈混凝土施工的立模支架，外包拱箱混凝土分环分段对称、均衡施工，拱脚部份的箱肋顶、底板逐渐加厚成实体。

（2）拱肋施工拱肋钢管采用定购的无缝钢管，拱肋钢管的弯制、加工以及吊段的形成在工地加工厂进行，拱肋吊段的总拼场地布置在桥台化工厂端，要求与桥台在同一高程上，总拼场地长度要求超过100m，宽度不小于80m。

拱肋骨架加工采用计入了预拱度的拱肋放样坐标。

预拱度在拱顶按设计总值下样，再以挠度曲线的规律分配至各节点上。

拱肋各弦杆加工后各节点中心位置均能接近设计位置，其误差值应小于5mm。

拱肋按节施工后，再总拼装成三段，由缆吊起吊安装成形。

边拱肋段吊装后由索扣、拱铰形成受力平衡体系。

中间拱肋段就位时，由索扣调整整个拱肋的预拱度值及线形。

拱肋加工工艺流程：钢管弯制→单片拼焊→拱肋组焊→分单元运输→现场吊装。

①下料下料前对管材、板材和型材的形状进行检查，按工艺文件的要求放样和号料：保证放样和号料的精度符合规范的要求。

钢管划线后，采用钢印、油漆分别标示出钢管分段、分节的编号。

焊接坡口采用手工切割，切割精度符合规范要求。

坡口均要进行认真修磨。

②拱肋制作工艺经监理工程师检验合格的钢管及其它材料，方可进入现场。

螺旋焊管管长一般为8~15m，每一片拱肋由四管节组成。

具体分法按设计图纸要求，具体方案经设计监理批准后进行。

钢管经复检合格后，将钢管按悬链线的线形在加工厂进行弯制和在预拼平台上组拼。

预拼平台在室外用混凝土土制作，沿拱轴线方向宽4m ，在χ轴方向打一条宽1.2 m宽的基线台，长度方向大于1/2跨距。

平台浇筑时安装预埋铁，用于安装支承胎架。

使用全站仪放样，水准仪抄平。

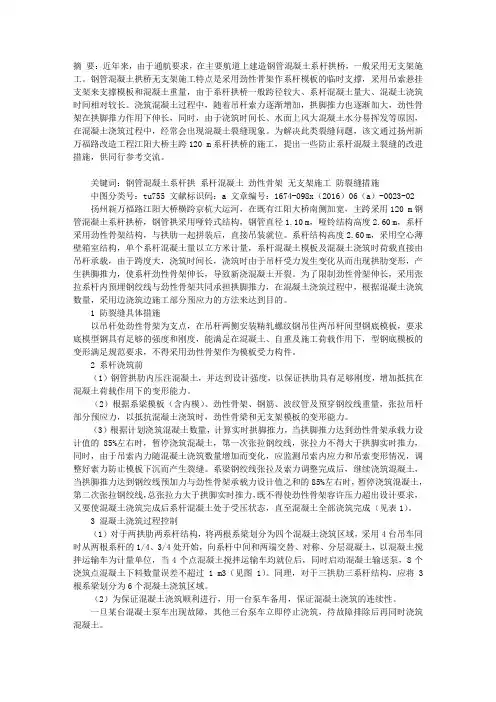

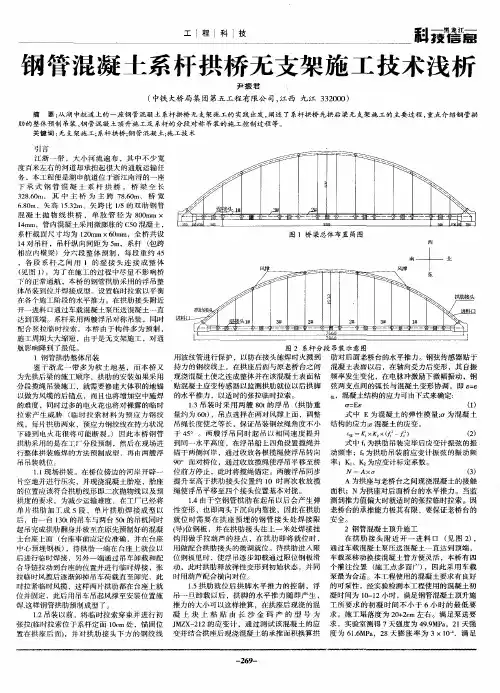

摘要：近年来，由于通航要求，在主要航道上建造钢管混凝土系杆拱桥，一般采用无支架施工。

钢管混凝土拱桥无支架施工特点是采用劲性骨架作系杆模板的临时支撑，采用吊索悬挂支架来支撑模板和混凝土重量，由于系杆拱桥一般跨径较大、系杆混凝土量大、混凝土浇筑时间相对较长。

浇筑混凝土过程中，随着吊杆索力逐渐增加，拱脚推力也逐渐加大，劲性骨架在拱脚推力作用下伸长，同时，由于浇筑时间长、水面上风大混凝土水分易挥发等原因，在混凝土浇筑过程中，经常会出现混凝土裂缝现象。

为解决此类裂缝问题，该文通过扬州新万福路改造工程江阳大桥主跨120 m系杆拱桥的施工，提出一些防止系杆混凝土裂缝的改进措施，供同行参考交流。

关键词：钢管混凝土系杆拱系杆混凝土劲性骨架无支架施工防裂缝措施中图分类号：tu755 文献标识码：a 文章编号：1674-098x（2016）06（a）-0023-02 扬州新万福路江阳大桥横跨京杭大运河，在既有江阳大桥南侧加宽，主跨采用120 m钢管混凝土系杆拱桥，钢管拱采用哑铃式结构，钢管直径1.10 m，哑铃结构高度2.60 m，系杆采用劲性骨架结构，与拱肋一起拼装后，直接吊装就位。

系杆结构高度2.60 m，采用空心薄壁箱室结构，单个系杆混凝土量以立方米计量，系杆混凝土模板及混凝土浇筑时荷载直接由吊杆承载，由于跨度大，浇筑时间长，浇筑时由于吊杆受力发生变化从而出现拱肋变形，产生拱脚推力，使系杆劲性骨架伸长，导致新浇混凝土开裂。

为了限制劲性骨架伸长，采用张拉系杆内预埋钢绞线与劲性骨架共同承担拱脚推力，在混凝土浇筑过程中，根据混凝土浇筑数量，采用边浇筑边施工部分预应力的方法来达到目的。

1 防裂缝具体措施以吊杆处劲性骨架为支点，在吊杆两侧安装精轧螺纹钢吊住两吊杆间型钢底模板，要求底模型钢具有足够的强度和刚度，能满足在混凝土、自重及施工荷载作用下，型钢底模板的变形满足规范要求，不得采用劲性骨架作为模板受力构件。

2 系杆浇筑前（1）钢管拱肋内压注混凝土，并达到设计强度，以保证拱肋具有足够刚度，增加抵抗在混凝土荷载作用下的变形能力。

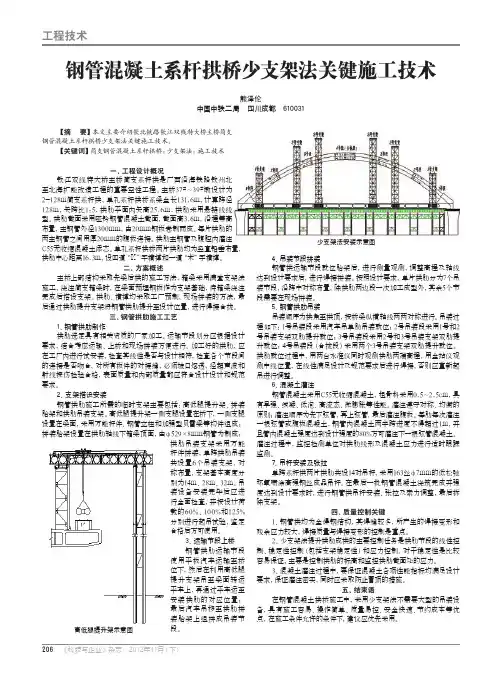

工程技术钢管混凝土系杆拱桥少支架法关键施工技术熊泽伦中国中铁二局 四川成都 610031【摘 要】本文主要介绍钦北铁路钦江双线特大桥主桥简支钢管混凝土系杆拱桥少支架法关键施工技术。

【关键词】简支钢管混凝土系杆拱桥；少支架法；施工技术一、工程设计概况钦江双线特大桥主桥简支系杆拱是广西沿海铁路钦州北至北海扩能改造工程的重要空性工程。

主桥37#～39#墩设计为2-128m简支系杆拱，单孔系杆拱桥系梁全长131.6m，计算跨径128m，矢跨比1:5，拱肋平面内矢高25.6m，拱肋采用悬链线线型。

拱肋截面采用哑铃钢管混凝土截面，截面高3.6m，沿程等高布置，主钢管外径1300mm，由20mm钢板卷制而成。

每片拱肋的两主钢管之间用厚20mm的腹板连接。

拱肋主钢管及腹腔内灌注C55无收缩混凝土添芯。

单孔系杆拱桥两片拱肋均为竖直铅垂布置，拱肋中心距离16.3m，设四道“K”字横撑和一道“米”字横撑。

二、方案概述主桥上部结构采取先梁后拱的施工方法，箱梁采用满堂支架法施工，浇注简支箱梁时，在梁面预埋钢板作为支架基础，待箱梁浇注完成后搭设支架。

拱肋、横撑均采取工厂预制，现场拼装的方法，最后通过拱肋提升支架将钢管拱肋提升至设计位置，进行焊接合拢。

三、钢管拱肋施工工艺1、钢管拱肋制作拱肋选定具有相关资质的厂家加工。

运输节段划分应根据设计要求，结合考虑运输、上桥和现场拼装方便进行。

加工好的拱肋，应在工厂内进行试安装，检查其线性是否与设计相符，检查各个节段间的连接是否吻合，对所有板件的对接缝，必须坡口熔透，经超声波和射线探伤检验合格，表面质量和内部质量都应符合设计设计和规范要求。

2、支架搭设安装钢管拱肋施工所需的临时支架主要包括：高低腿提升架、拼装胎架和拱肋吊装支架。

高低腿提升架一侧支腿设置在桥下，一侧支腿设置在梁面，采用万能杆件、钢管立柱和加强型贝雷梁等构件组成；拼装胎架设置在拱肋轴线下箱梁顶面，由φ529×8mm钢管为制成；拱肋吊装支架采用万能杆件拼装，单跨拱肋吊装共设置6个吊装支架，对称布置，支架基本高度分别为14m、28m、32m。

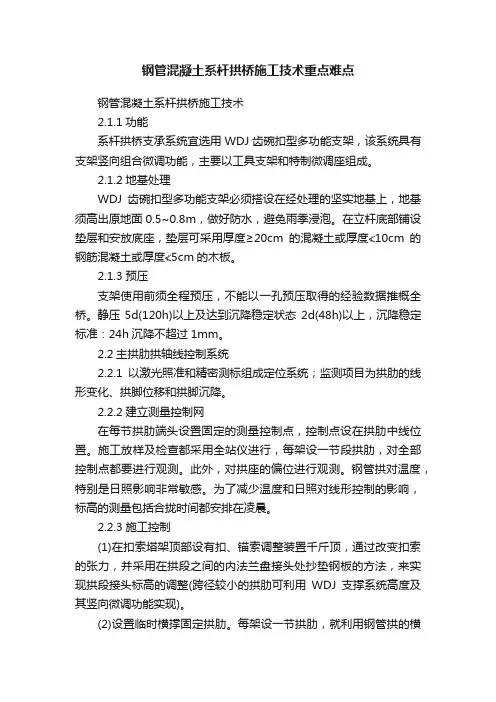

钢管混凝土系杆拱桥施工技术重点难点钢管混凝土系杆拱桥施工技术2.1.1功能系杆拱桥支承系统宜选用WDJ齿碗扣型多功能支架，该系统具有支架竖向组合微调功能，主要以工具支架和特制微调座组成。

2.1.2地基处理WDJ齿碗扣型多功能支架必须搭设在经处理的坚实地基上，地基须高出原地面0.5~0.8m，做好防水，避免雨季浸泡。

在立杆底部铺设垫层和安放底座，垫层可采用厚度≥20cm的混凝土或厚度≮10cm的钢筋混凝土或厚度≮5cm的木板。

2.1.3预压支架使用前须全程预压，不能以一孔预压取得的经验数据推概全桥。

静压5d(120h)以上及达到沉降稳定状态2d(48h)以上，沉降稳定标准：24h沉降不超过1mm。

2.2主拱肋拱轴线控制系统2.2.1以激光照准和精密测标组成定位系统；监测项目为拱肋的线形变化、拱脚位移和拱脚沉降。

2.2.2建立测量控制网在每节拱肋端头设置固定的测量控制点，控制点设在拱肋中线位置。

施工放样及检查都采用全站仪进行，每架设一节段拱肋，对全部控制点都要进行观测。

此外，对拱座的偏位进行观测。

钢管拱对温度，特别是日照影响非常敏感。

为了减少温度和日照对线形控制的影响，标高的测量包括合拢时间都安排在凌晨。

2.2.3施工控制(1)在扣索塔架顶部设有扣、锚索调整装置千斤顶，通过改变扣索的张力，并采用在拱段之间的内法兰盘接头处抄垫钢板的方法，来实现拱段接头标高的调整(跨径较小的拱肋可利用WDJ支撑系统高度及其竖向微调功能实现)。

(2)设置临时横撑固定拱肋。

每架设一节拱肋，就利用钢管拱的横联钢管临时焊接固定上下游拱肋，特别是在合拢段基肋端一定要设置临时支撑。

(3)在焊接拱肋接头外包板时，对称布置的焊缝，采用成双焊工对称施焊，这样可使各焊缝所引起的变形相抵消；非对称焊缝，先焊缝少的一侧，这样可使先焊的焊缝变形部分抵消。

(4)为保证钢管拱在吊装过程中的横向稳定性，在每吊装一节段拱肋时，采用通过对称设置两道浪风绳来调整和控制拱段就位中线位置，减少拱肋自由长度，增大横向稳定。

钢管混凝土系杆拱桥施工技术2.1.1功能系杆拱桥支承系统宜选用WDJ齿碗扣型多功能支架，该系统具有支架竖向组合微调功能，主要以工具支架和特制微调座组成。

2.1.2地基处理WDJ齿碗扣型多功能支架必须搭设在经处理的坚实地基上，地基须高出原地面0.5~0.8m，做好防水，避免雨季浸泡。

在立杆底部铺设垫层和安放底座，垫层可采用厚度≥20cm的混凝土或厚度≮10cm的钢筋混凝土或厚度≮5cm的木板。

2.1.3预压支架使用前须全程预压，不能以一孔预压取得的经验数据推概全桥。

静压5d(120h)以上及达到沉降稳定状态2d(48h)以上，沉降稳定标准：24h沉降不超过1mm。

2.2主拱肋拱轴线控制系统2.2.1以激光照准和精密测标组成定位系统；监测项目为拱肋的线形变化、拱脚位移和拱脚沉降。

2.2.2建立测量控制网在每节拱肋端头设置固定的测量控制点，控制点设在拱肋中线位置。

施工放样及检查都采用全站仪进行，每架设一节段拱肋，对全部控制点都要进行观测。

此外，对拱座的偏位进行观测。

钢管拱对温度，特别是日照影响非常敏感。

为了减少温度和日照对线形控制的影响，标高的测量包括合拢时间都安排在凌晨。

2.2.3施工控制(1)在扣索塔架顶部设有扣、锚索调整装置千斤顶，通过改变扣索的张力，并采用在拱段之间的内法兰盘接头处抄垫钢板的方法，来实现拱段接头标高的调整(跨径较小的拱肋可利用WDJ支撑系统高度及其竖向微调功能实现)。

(2)设置临时横撑固定拱肋。

每架设一节拱肋，就利用钢管拱的横联钢管临时焊接固定上下游拱肋，特别是在合拢段基肋端一定要设置临时支撑。

(3)在焊接拱肋接头外包板时，对称布置的焊缝，采用成双焊工对称施焊，这样可使各焊缝所引起的变形相抵消；非对称焊缝，先焊缝少的一侧，这样可使先焊的焊缝变形部分抵消。

(4)为保证钢管拱在吊装过程中的横向稳定性，在每吊装一节段拱肋时，采用通过对称设置两道浪风绳来调整和控制拱段就位中线位置，减少拱肋自由长度，增大横向稳定。

1工程概况武威铁路国际集装箱场站行走线跨长城大桥为跨长城遗址而设，全长为141m ，孔跨为1-123m 简支钢管混凝土系杆拱。

桥梁梁部采用先梁后拱的施工方法，主梁为混凝土简支箱梁，采用单箱双室截面，支架上分段现浇施工；钢管拱肋在主梁及支架上拼接合龙，设两道拱肋，采用钢管混凝土空腹哑铃型截面，并设置6组K 型横撑，每道横撑均为空钢管结构。

两道拱肋共设置17对吊杆，每处吊杆均为双根钢绞线挤压式拉索体系，规格为GJ15-15的整束挤压环氧喷涂钢绞线成品索。

拱肋拱脚面2m 范围的缀板间及吊杆处隔仓灌注C55自密实补充收缩混凝土。

（见图1）2施工方法及步骤2.1主梁施工主梁采用满堂支架法现浇施工，梁体浇筑前对支架按1.2倍预压重（含系梁、拱肋等自重及梁上拱肋支架等施工荷载）进行预压，消除支架非弹性变形和测出弹性变形，确保支架在施工中的刚度。

预压采用配重块（每块重量约为3t ）且与梁重分布对应[1]。

预压加载前，先在顶部设置水平观测点，观测点横向分别布置在箱梁两侧腹板及底板中央各设置一个，纵向布置自跨中向两边按5m 间隔设置，观测点设置完成后对各点的高程进行全面测量记录。

预压加载按照60%、80%、100%、120%分四级加载，预压荷载加载时，要遵循整体、均匀、分层进行的原则。

加载过程当中，安排专人测量各观测点沉降情况，每天定时观测两次。

预压荷载加载完毕后，48h 内沉降量不大于2mm ，且无不均匀沉降现象，确定支架稳定后方可卸除荷载，卸除荷载前测量各点标高。

卸除也要对称进行，预压荷载卸除完毕后，测量各点标高，绘制沉降趋势图分析结果。

根据现场采集的数据及时进行计算、分析、处理、修正，得出支架系统变形值（见图2）。

拱座施工制作定位型钢骨架，确保定位准确、牢固，特别是梁体预埋段钢管的定位，需采取措施确保钢管的位置和倾角准确无误。

梁体混凝土浇筑完成后，待强度达到达到设计值的95%，弹性模量达到设计值的100%，且龄期不小于7天后分批张拉预应力钢束，先张拉纵向钢束，待纵向束管道压浆完成并达到设计强度后，再张拉横向预应力束。

钢管混凝土系杆拱桥施工技术摘要：钢管混凝土系杆拱桥造形美观、结构严谨、受力科学、经济合理，近年来在公路、城市桥梁建设中被广泛采用。

但由于其技术含量高、工艺严格、工序繁多、施工难度大。

本文作者根据自己多年来施工实践经验，主要对钢管混凝土系杆拱桥施工技术的若干问题进行了简要的阐述。

关键词：钢管混凝土；系杆拱桥；施工技术1前言钢管混凝土是将混凝土填充到钢管内形成的一种组合结构，钢管混凝土利用钢管和混凝土两种材料在受力过程中的相互制约，即钢管对混凝土的约束作用，使混凝土处于复杂应力状态之下，从而使混凝土强度得以提高，塑性和韧性性能大为改善。

同时，由于混凝土的变形，使钢管亦处于复杂应力状态。

通过二者的组合，能够充分发挥两种材料的优点，使钢管混凝土具有一系列优越的力学性能。

钢管混凝土构件具有承载力高、塑性和韧性好、经济效益好、施工方便等四大优点。

目前，钢管混凝土系杆拱桥以其跨度大、结构轻、造型美、省建材等优点，被广泛应用于公路工程。

尤其是近十几年来，我国修建了一大批大跨径钢管混凝土系杆拱桥，无论在工程规模还是施工难度上，都走在了世界的前列。

本文主要针对钢管混凝土系杆拱桥施工技术的若干问题进行了初步探讨，以期为同类桥梁的施工提供一些借鉴。

2钢管混凝土系杆拱桥若干施工技术问题展开分析钢管混凝土系杆拱桥是一种受力合理的桥梁，但也是一种施工精度要求很高的结构。

钢管混凝土系杆拱桥的施工分为拱肋厂内加工、拱肋现场安装、钢管拱肋内部混凝土的压注、系杆及吊杆的施工、桥面悬浮结构的施工等几个部分。

其中拱肋加工及安装的精度控制是桥梁施工的难点。

2.1拱脚的加工及安装施工技术拱脚由系杆约束位移，主要承受拱肋的水平推力，施工精度要求高，内部结构复杂，施工难度较大。

为加强内部整体结构的受力，设计中拱脚内部设连接板将拱脚分成了许多隔仓，隔仓内空间狭小，每个隔仓内分布有大量钢筋，施工时必须严密组织，明确施工顺序，确保拱脚质量。

在拱肋的安装过程中，不可避免地要对已安装好的拱脚产生水平力，为防止拱脚不发生位移，施工中必须对拱脚采取临时固定措施。
