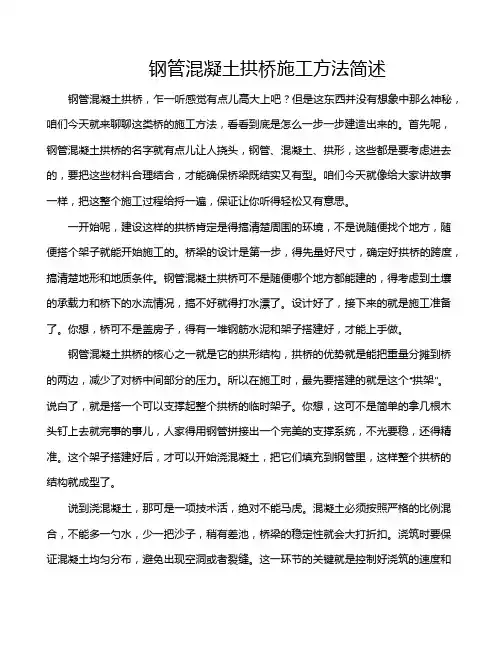

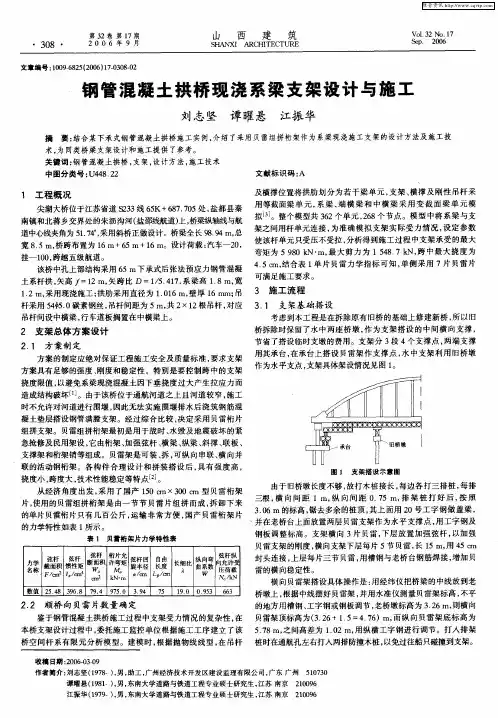

钢管混凝土拱桥施工方法简述钢管混凝土拱桥，乍一听感觉有点儿高大上吧？但是这东西并没有想象中那么神秘，咱们今天就来聊聊这类桥的施工方法，看看到底是怎么一步一步建造出来的。
首先呢，钢管混凝土拱桥的名字就有点儿让人挠头，钢管、混凝土、拱形，这些都是要考虑进去的，要把这些材料合理结合，才能确保桥梁既结实又有型。
咱们今天就像给大家讲故事一样，把这整个施工过程给捋一遍，保证让你听得轻松又有意思。
一开始呢，建设这样的拱桥肯定是得搞清楚周围的环境，不是说随便找个地方，随便搭个架子就能开始施工的。
桥梁的设计是第一步，得先量好尺寸，确定好拱桥的跨度，搞清楚地形和地质条件。
钢管混凝土拱桥可不是随便哪个地方都能建的，得考虑到土壤的承载力和桥下的水流情况，搞不好就得打水漂了。
设计好了，接下来的就是施工准备了。
你想，桥可不是盖房子，得有一堆钢筋水泥和架子搭建好，才能上手做。
钢管混凝土拱桥的核心之一就是它的拱形结构，拱桥的优势就是能把重量分摊到桥的两边，减少了对桥中间部分的压力。
所以在施工时，最先要搭建的就是这个“拱架”。
说白了，就是搭一个可以支撑起整个拱桥的临时架子。
你想，这可不是简单的拿几根木头钉上去就完事的事儿，人家得用钢管拼接出一个完美的支撑系统，不光要稳，还得精准。
这个架子搭建好后，才可以开始浇混凝土，把它们填充到钢管里，这样整个拱桥的结构就成型了。
说到浇混凝土，那可是一项技术活，绝对不能马虎。
混凝土必须按照严格的比例混合，不能多一勺水，少一把沙子，稍有差池，桥梁的稳定性就会大打折扣。
浇筑时要保证混凝土均匀分布，避免出现空洞或者裂缝。
这一环节的关键就是控制好浇筑的速度和时间，不能急，不能乱，慢慢来，耐心点。
整个混凝土浇筑完成后，得给它一点时间固化，毕竟这不是小玩意，得给它时间变得坚固，像“慢工出细活”那样，稳稳的，不能急。
混凝土凝固后，接下来的工作就是拆除支架和进行质量检查了。
支架拆除后，咱们才能看到真正的拱桥形态。
钢管混凝土拱桥施工工艺一、引言钢管混凝土拱桥是一种在桥梁工程中常见的结构形式。
它结合了钢管的优点和混凝土的优点，具有较大的抗弯刚度和抗压能力，被广泛应用于公路、铁路等交通建设领域。
本文将介绍钢管混凝土拱桥施工的工艺流程和要点。
二、桥梁设计与准备工作在施工之前，首先需要进行桥梁的设计和准备工作。
设计人员需要确定桥梁的跨度、高度、曲线半径等参数，并制定相应的施工方案。
同时，还需要进行场地勘察，了解地质和地形情况，以便为施工做好准备。
三、材料准备钢管混凝土拱桥的施工过程中需要使用到各种材料，包括钢管、混凝土、钢筋等。
在施工前，需要对材料进行检验和验收，确保其质量符合要求。
同时，要做好材料的储存和保护工作，防止受到外界环境的影响。
四、基础施工钢管混凝土拱桥的基础施工是确保桥梁稳固和安全的关键环节。
首先需要进行地基处理，包括清理、加固和夯实等工作。
然后进行基础的浇筑，通常采用钢筋混凝土的形式。
在浇筑过程中，需要注意控制混凝土的坍落度和浇筑速度，以确保基础的质量。
五、拱桥施工拱桥的施工是整个工程的核心部分。
在施工过程中，首先需要制作拱顶模板，用于支撑拱顶的浇筑。
然后将钢管按照设计要求进行布置，并进行焊接。
接下来，需要进行混凝土的浇筑，将混凝土倒入钢管内，并采用振动棒进行密实。
同时，还需要注意控制混凝土的坍落度和浇筑速度，以确保拱顶的质量。
六、桥面铺装在拱桥施工完成后，需要进行桥面的铺装工作。
首先需要进行桥面的清理和处理，确保其平整和牢固。
然后进行铺装材料的准备，常见的有沥青混凝土和水泥混凝土等。
在铺装过程中，需要注意铺装的均匀性和厚度的控制，以确保桥面的质量和使用寿命。
七、桥梁验收与维护在施工完成后，需要进行桥梁的验收工作。
验收人员需要对桥梁的结构、质量和安全性进行检查和评估，以确保其符合设计要求和使用标准。
同时，还需要做好桥梁的维护工作，定期检查和修复桥梁的损坏部位，延长桥梁的使用寿命。
八、总结钢管混凝土拱桥施工是一项复杂而重要的工程，需要经过设计、准备、施工和验收等多个环节。

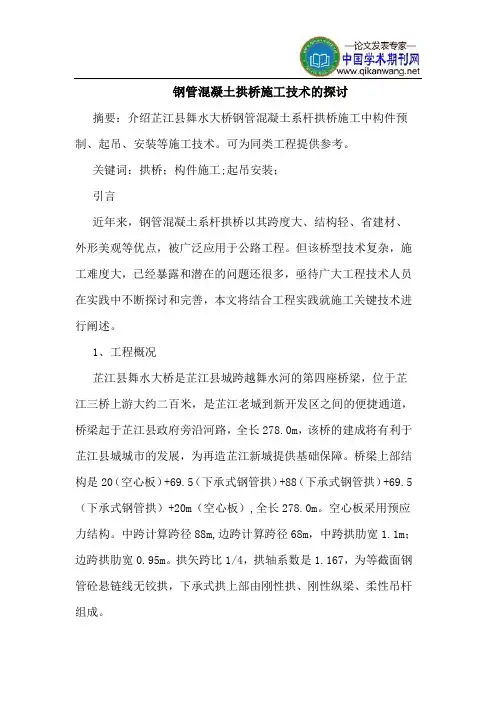

钢管混凝土拱桥施工技术的探讨摘要：介绍芷江县舞水大桥钢管混凝土系杆拱桥施工中构件预制、起吊、安装等施工技术。
可为同类工程提供参考。
关键词：拱桥；构件施工;起吊安装；引言近年来，钢管混凝土系杆拱桥以其跨度大、结构轻、省建材、外形美观等优点，被广泛应用于公路工程。
但该桥型技术复杂，施工难度大，已经暴露和潜在的问题还很多，亟待广大工程技术人员在实践中不断探讨和完善，本文将结合工程实践就施工关键技术进行阐述。
1、工程概况芷江县舞水大桥是芷江县城跨越舞水河的第四座桥梁，位于芷江三桥上游大约二百米，是芷江老城到新开发区之间的便捷通道，桥梁起于芷江县政府旁沿河路，全长278.0m，该桥的建成将有利于芷江县城城市的发展，为再造芷江新城提供基础保障。
桥梁上部结构是20（空心板）+69.5（下承式钢管拱）+88（下承式钢管拱）+69.5（下承式钢管拱）+20m（空心板）,全长278.0m。
空心板采用预应力结构。
中跨计算跨径88m,边跨计算跨径68m，中跨拱肋宽1.1m；边跨拱肋宽0.95m。
拱矢跨比1/4，拱轴系数是1.167，为等截面钢管砼悬链线无铰拱，下承式拱上部由刚性拱、刚性纵梁、柔性吊杆组成。
2、工程结构设计（1）下部结构0#、5#台为扩大基础配u型桥台，1#～4#墩采用桩基础加墩柱，不设系梁；在柱顶以下1.20m处设箱形系梁。
桩基采用嵌岩钻孔桩。
(2)引桥部分上部结构两侧引桥均是1—20m预应力空心板，共设板17片，桥面铺装层由8cm水泥混凝土+7cm沥青混凝土组成。
(3)拱肋结构拱肋采用等截面钢管混凝土结构，中跨拱肋截面高2.5m，宽1.1m；边跨拱肋截面高2.2m，宽0.95m；中、边跨两条拱肋中心间距均是18.0m。
中跨每条拱肋断面由2根φ1100mm钢管组成上、下弦杆，上、下弦杆之间用缀板相连，缀板外距30cm；边跨每条拱肋断面由2根φ950mm钢管组成上、下弦杆，上、下弦杆之间用缀板相连，缀板外距30cm。

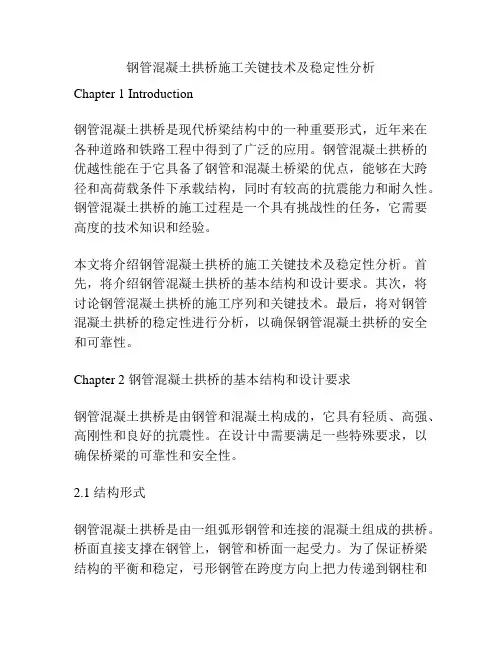

钢管混凝土拱桥施工关键技术及稳定性分析Chapter 1 Introduction钢管混凝土拱桥是现代桥梁结构中的一种重要形式，近年来在各种道路和铁路工程中得到了广泛的应用。
钢管混凝土拱桥的优越性能在于它具备了钢管和混凝土桥梁的优点，能够在大跨径和高荷载条件下承载结构，同时有较高的抗震能力和耐久性。
钢管混凝土拱桥的施工过程是一个具有挑战性的任务，它需要高度的技术知识和经验。
本文将介绍钢管混凝土拱桥的施工关键技术及稳定性分析。
首先，将介绍钢管混凝土拱桥的基本结构和设计要求。
其次，将讨论钢管混凝土拱桥的施工序列和关键技术。
最后，将对钢管混凝土拱桥的稳定性进行分析，以确保钢管混凝土拱桥的安全和可靠性。
Chapter 2 钢管混凝土拱桥的基本结构和设计要求钢管混凝土拱桥是由钢管和混凝土构成的，它具有轻质、高强、高刚性和良好的抗震性。
在设计中需要满足一些特殊要求，以确保桥梁的可靠性和安全性。
2.1 结构形式钢管混凝土拱桥是由一组弧形钢管和连接的混凝土组成的拱桥。
桥面直接支撑在钢管上，钢管和桥面一起受力。
为了保证桥梁结构的平衡和稳定，弓形钢管在跨度方向上把力传递到钢柱和混凝土砌块上。
钢管混凝土拱桥桥面上一般铺设混凝土板或钢板。
2.2 设计要求设计钢管混凝土拱桥需要满足以下要求：（1）满足各种相应的载荷要求，如荷载、地震、温度和疲劳等要求。
（2）搭建时拱出形状应满足理论形状，应校核拱形。
（3）设计应满足桥梁的稳定性，避免拱桥的侧扭和侧向振荡等现象。
（4）充分考虑钢管的保护性能，防止钢管的腐蚀和老化，确保整个结构的耐久性。
Chapter 3 钢管混凝土拱桥的施工序列和关键技术钢管混凝土拱桥的施工编排顺序应遵循钢管——加固空间网壳结构——混凝土固化。
钢管的高强度和铺装混凝土能极大地保护钢管不受机械损坏，从而延长桥梁的使用寿命。
3.1 钢管安装在施工中，首先需要进行钢管的加固与安装。
钢管的加固和安装关系到桥面的质量和稳定性，是整个结构的基础。
大跨度钢管混凝土拱桥拱肋瞬时合龙施工关键技术发布时间：2022-06-30T03:12:09.607Z 来源：《城镇建设》2022年5期作者：陈少华[导读] 钢管拱桥施工中，拱肋合龙是一个非常关键的阶段。
合龙施工需长时间高空作业，陈少华中交四公局第五工程有限公司陕西西安 710065摘要：钢管拱桥施工中，拱肋合龙是一个非常关键的阶段。
合龙施工需长时间高空作业，安全风险高，且为保证成桥线型和工程质量，需选择在环境温度相对稳定的时段内尽快完成精准合龙。
本文结合工程实例，针对无支架法安装拱肋的钢管拱桥，设计了一种瞬时合龙构造，并对其瞬时合龙的关键技术进行了介绍，可实现高效、高精度合龙，安全可靠，操作简便，实用性强。
关键词：钢管拱桥；缆索吊装；拱肋；合龙；瞬时合龙0 引言近些年以来，钢管混凝土拱桥在我国发展迅速，其独特美观的造型往往能够与自然环境融合，并且采用钢管和混凝土作为主材，相互结合，优势互补，因此也具有更加出色的力学性能。
钢管混凝土拱桥具有很好的跨越能力，适合在深山峡谷中进行建造，但对施工方面提出了一定的要求。
国内大跨度钢管混凝土拱桥施工常用的方法有无支架法、如缆索吊装法、劲性骨架法等等，而拱肋合龙是拱桥施工的关键，对保证拱肋线形和结构内力合理有着十分重要的意义。
拱桥合龙施工，通常会设置合龙段，但在无支架法施工中，合龙段需长时间进行高空作业，实施吊装，且受索力、风力、温度、光照条件等变化的影响，精度控制难度较大、风险较高。
因此采用一种能够最大程度降低外力影响的同时，实现高效、精准合龙的技术对钢管混凝土拱桥施工尤其是采用无支架法施工时，具有很积极的意义。
1 工程概况某大桥位于高山峡谷地区，设计为中承式钢管混凝土拱桥，跨径262m，计算跨径248m，计算矢跨比1/4，拱轴线为m=1.5的悬链线。
大桥跨越一水库，水面宽约200m，两岸山体陡峭，地形复杂，且紧接两侧隧道。
主桥拱圈为桁架结构，采用双片式钢管混凝土拱肋，拱肋总高为5.35m，总宽为2.75m，圆管外径为950mm，壁厚为16mm和14mm两种类型。

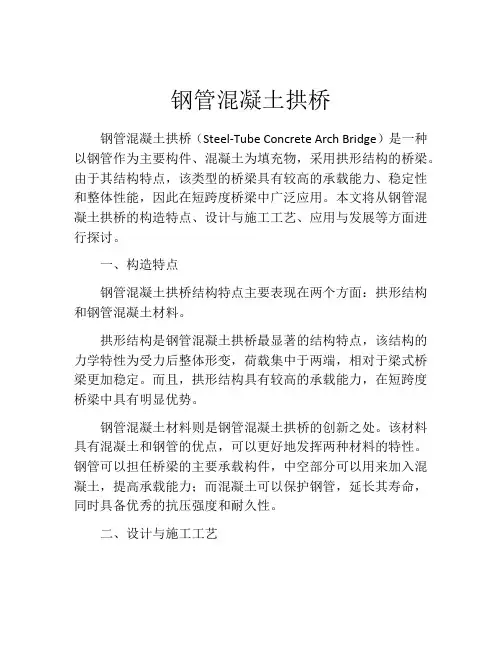

钢管混凝土拱桥钢管混凝土拱桥（Steel-Tube Concrete Arch Bridge）是一种以钢管作为主要构件、混凝土为填充物，采用拱形结构的桥梁。
由于其结构特点，该类型的桥梁具有较高的承载能力、稳定性和整体性能，因此在短跨度桥梁中广泛应用。
本文将从钢管混凝土拱桥的构造特点、设计与施工工艺、应用与发展等方面进行探讨。
一、构造特点钢管混凝土拱桥结构特点主要表现在两个方面：拱形结构和钢管混凝土材料。
拱形结构是钢管混凝土拱桥最显著的结构特点，该结构的力学特性为受力后整体形变，荷载集中于两端，相对于梁式桥梁更加稳定。
而且，拱形结构具有较高的承载能力，在短跨度桥梁中具有明显优势。
钢管混凝土材料则是钢管混凝土拱桥的创新之处。
该材料具有混凝土和钢管的优点，可以更好地发挥两种材料的特性。
钢管可以担任桥梁的主要承载构件，中空部分可以用来加入混凝土，提高承载能力；而混凝土可以保护钢管，延长其寿命，同时具备优秀的抗压强度和耐久性。
二、设计与施工工艺钢管混凝土拱桥的设计与施工工艺需要考虑到以下因素：钢管材料的选择、拱形结构的力学特性、混凝土的浇筑工艺。
钢管材料方面，需要选择品质良好、符合标准的钢管。
在拱形结构的设计中，需要通过建立数学模型，模拟荷载作用下的力学特性，对拱形结构进行优化设计，确保承载能力和稳定性。
混凝土在钢管中的浇筑工艺通常采用顶升法或压力法。
顶升法是将混凝土从一侧注入钢管内，同时在另一侧进行顶升，使混凝土在钢管内均匀分布；压力法是通过在钢管中注入高压水泥浆，将混凝土压入钢管内。
无论采用哪种方法，都需要保证混凝土充实度，避免产生空洞、裂缝等质量问题。
三、应用与发展钢管混凝土拱桥具有优秀的结构特点和性能，已经在我国的短跨度桥梁建设中得到广泛应用。
随着技术的发展，钢管混凝土拱桥在跨度和承载能力方面也已经有了较大的突破，越来越多的工程师开始将其应用于中长跨度桥梁的设计中。
同时，在钢管材料和混凝土浇筑向导方面也有了新的突破。

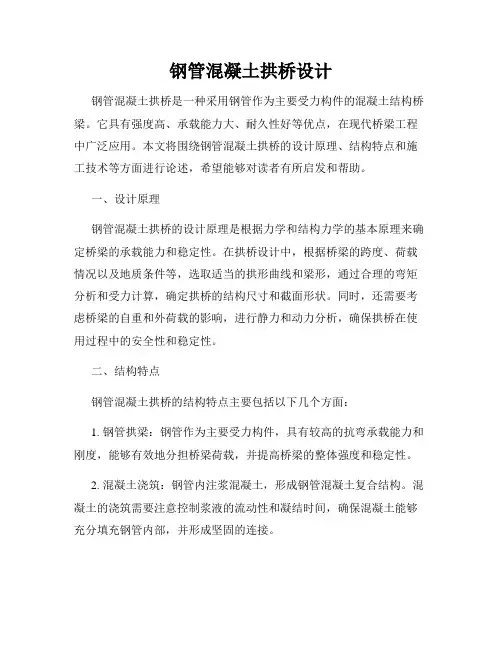

钢管混凝土拱桥设计钢管混凝土拱桥是一种采用钢管作为主要受力构件的混凝土结构桥梁。
它具有强度高、承载能力大、耐久性好等优点，在现代桥梁工程中广泛应用。
本文将围绕钢管混凝土拱桥的设计原理、结构特点和施工技术等方面进行论述，希望能够对读者有所启发和帮助。
一、设计原理钢管混凝土拱桥的设计原理是根据力学和结构力学的基本原理来确定桥梁的承载能力和稳定性。
在拱桥设计中，根据桥梁的跨度、荷载情况以及地质条件等，选取适当的拱形曲线和梁形，通过合理的弯矩分析和受力计算，确定拱桥的结构尺寸和截面形状。
同时，还需要考虑桥梁的自重和外荷载的影响，进行静力和动力分析，确保拱桥在使用过程中的安全性和稳定性。
二、结构特点钢管混凝土拱桥的结构特点主要包括以下几个方面：1. 钢管拱梁：钢管作为主要受力构件，具有较高的抗弯承载能力和刚度，能够有效地分担桥梁荷载，并提高桥梁的整体强度和稳定性。
2. 混凝土浇筑：钢管内注浆混凝土，形成钢管混凝土复合结构。
混凝土的浇筑需要注意控制浆液的流动性和凝结时间，确保混凝土能够充分填充钢管内部，并形成坚固的连接。
3. 施工工艺：钢管混凝土拱桥的施工工艺相对复杂，需要进行模板安装、钢筋绑扎、混凝土浇筑等一系列工序。
在施工过程中，需要注意对各个构件的形状和尺寸进行精确控制，确保各部分能够完美配合。
三、施工技术钢管混凝土拱桥的施工技术是确保桥梁质量和使用寿命的关键。
在施工过程中，需要严格按照设计要求和施工规范进行操作，采取合适的措施，保证每个施工环节的质量和安全。
1. 模板安装：首先需要进行桥墩和拱腿的模板安装，确保其几何形状和尺寸的准确度。
在模板安装过程中，需要密切监测模板的平整度和牢固度，防止模板变形和脱落。
2. 钢筋绑扎：在模板安装完成后，需要进行钢筋的绑扎工作。
绑扎钢筋时需要注意钢筋的位置和间距，确保钢筋能够充分发挥其受力作用，并与混凝土形成紧密的连接。
3. 混凝土浇筑：在钢筋绑扎完成后，开始进行混凝土的浇筑。

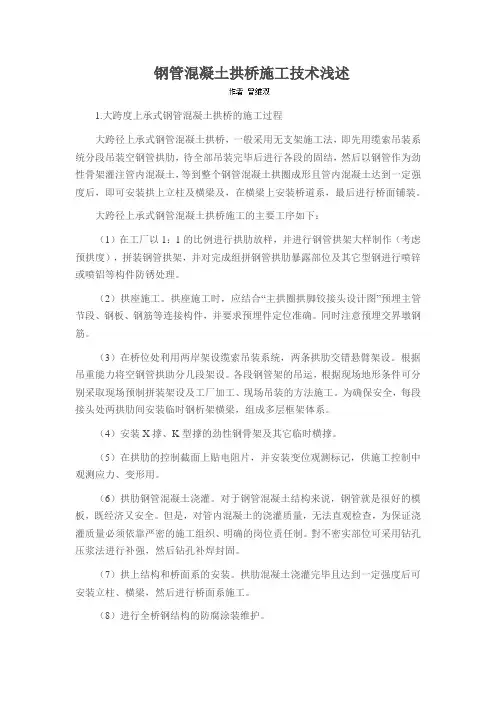

钢管混凝土拱桥的施工方法钢管砼结构，由于能通过互补使钢管和混凝土单独受力的弱点得以削弱甚至消除，管内混凝土可增强管壁的稳定性，钢管对混凝土的套箍作用,使砼处于三向受力状态，既提高了混凝土的承载力，又增大了其极限压缩应变，所以自钢管砼结构问世以来，是桥梁建筑业发展的一项新技术,具有自重轻、强度大、抗变形能力强的优点，因而得到突飞猛进的发展。
在桥梁方面,已以各种拱桥发展到桁架梁等结构形式，并发展到钢管混凝土作劲性骨架拱桥。
其施工方法发展很快，已经应用的有无支架吊装法，支架吊装法，转体施工法等。
1 拱肋钢管的加工制作拱肋加工前，应依理论设计拱轴座标和预留拱度值，经计算分析后放样，钢管拱肋骨架的弧线采用直缝焊接管时,通常焊成 1.2-2.0m的基本直线管节;当采用螺旋焊接管时，一般焊成12.0～20m弧形管节。
对于桁式拱肋的钢管骨架,再放样试拼,焊成10m左右的桁式拱肋单元，经厂内试拼合格后即可出厂.具体工艺流程为:选材料进场材料分类材质确认和检验划线与标记移植编号码下料坡口加工钢管卷制组圆、调圆焊接非坡口检验附件装配、焊接单节终检组成10m左右的大节桁式拱肋焊接无损检验大节桁式拱肋终检 1：1大样拼装检验防腐处理出厂。
当拱肋截面为组合型时，应在胎模支架上组焊骨架一次成型，经尺寸检验和校正合格后,先焊上、下两面，再焊两侧面（由两端向中间施焊）.焊接采用坡口对焊，纵焊缝设在腔内，上、下管环缝相互错开。
在平台上按1:1放样时，应将焊缝的收缩变形考虑在内。
为保证各节钢管或其组合骨架拼组后符合设计线型，可在各节端部预留1cm左右的富余量，待拼装时根据实际情况将富余部分切除。
钢管焊接施工以“GBJD05-83、钢结构施工和施工及验收规范”的规定为标准.焊缝均按设计要求全部做超声波探伤检查和X射线抽样检查（抽样率大于5％）。
焊缝质量应达到二级质量标准的要求。
2 钢管混凝土拱桥的架设2.1无支架吊装法2。
1。
1缆索吊机斜拉扣挂悬拼法具体做法与其他拱肋的架设相似，只是钢管混凝土拱肋无支架架设方案用于较大跨度，它可根据吊机能力把钢管拱肋合成几大段进行分段对称吊装,并随时用扣索和缆风绳锚固,稳定在桥位上，最后合拢。

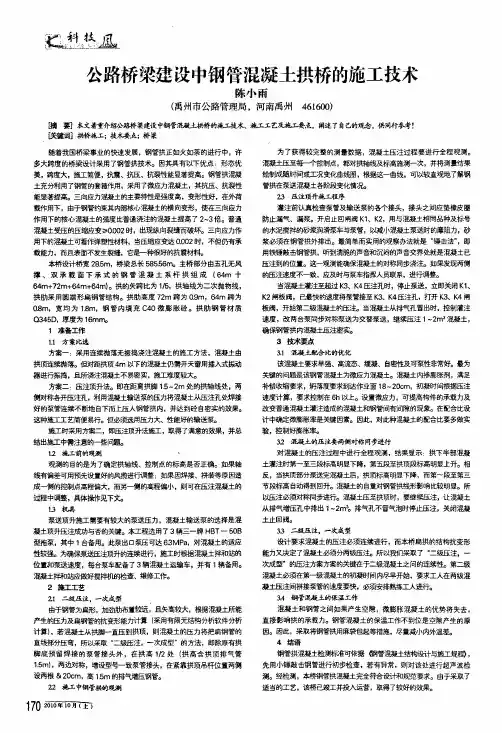

琏盟整且．公路桥梁建没中钢管混凝土拱桥的施工技术陈小雨(禹州市公路管理局，河南禹州461600)睛要]本文着重介绍公潞挤粱建设中钢管混凝±拱桥的施工技术、施工工艺及施．L要．最，阐述了自己的观念，供同行参考! [关键词]拱桥施工；技术冕最；桥梁随着我国桥梁事业的快速发展，钢管拱正如火如荼的进行中，许多大跨度的桥梁设计采用了钢管拱技术。
因其具有以下优点：形态优美，跨度大，施工简便，抗震、抗压、抗裂性能显著提高。
钢管拱混凝土充分利用了钢管的套箍作用，采用了微应力混凝土，其抗压、抗裂性能显著提高。
三向应力混凝土的主要特性是强度高，变形性好，在外荷载作用下，由于钢管约束其内部核心混凝土的横向变形，使在三向应力作用下的核心混凝土的强度比普通浇注的混凝土提高了2—3倍。
普通混凝土受压的压缩应变≥O D02时，出现纵向裂缝而破坏。
三向应力作用下的混凝土可看作弹塑性材料，当压缩应变达0．002时，不但仍有承载能力，而且表面不发生裂缝，它是一种很好的抗震材辛斗。
本桥设计桥宽2&5m，桥梁总长58556m。
主桥部分由五孔无风撑、双承载面下承式的钢管混凝土系杆拱组成(64m十64m+72m+64m+64m)。
拱的矢跨比为1，5，拱轴线为二次抛物线，拱肋采用圆端形扁钢管结构。
拱肋高度72m跨为Q9m，64m跨为Q8m，宽均为1B m，钢管内填充C40微膨胀砼。
拱肋钢管材质Q345D，厚度为16m m。
1准备工作1．1方案比选方案一：采用连续抛落无振捣浇注混凝土的施工方法，混凝土由拱顶连续抛落。
但对距拱顶4m以下的混凝土仍需开天窗用插入式振动器进行振捣，目所浇注混凝土不易密实，施工难度较大。
方案二：压注顶升法。
即在距离拱脚15—2m处的拱轴线处，两侧对称各开压注孔，利用混凝土输送泵的压力将混凝土从压注孔处焊接好的泵管连续不断地自下而上压人钢管拱内，并达到砼自密实的效果。
这种施工工艺简便易行。
但必须选用压力大、性能好的输送泵。
