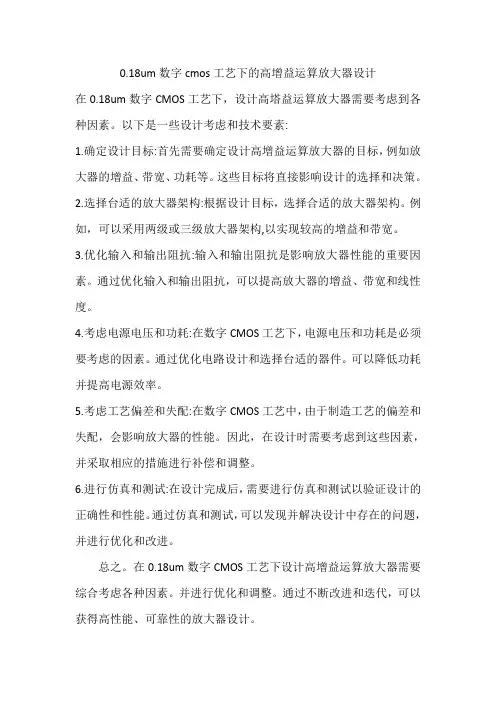

0.18um数字cmos工艺下的高增益运算放大器设计
在0.18um数字CMOS工艺下，设计高塔益运算放大器需要考虑到各种因素。
以下是一些设计考虑和技术要素:
1.确定设计目标:首先需要确定设计高增益运算放大器的目标，例如放大器的增益、带宽、功耗等。
这些目标将直接影响设计的选择和决策。
2.选择台适的放大器架构:根据设计目标，选择合适的放大器架构。
例如，可以采用两级或三级放大器架构,以实现较高的增益和带宽。
3.优化输入和输出阻抗:输入和输出阻抗是影响放大器性能的重要因素。
通过优化输入和输出阻抗，可以提高放大器的增益、带宽和线性度。
4.考虑电源电压和功耗:在数字CMOS工艺下，电源电压和功耗是必须要考虑的因素。
通过优化电路设计和选择台适的器件。
可以降低功耗并提高电源效率。
5.考虑工艺偏差和失配:在数字CMOS工艺中，由于制造工艺的偏差和失配，会影响放大器的性能。
因此，在设计时需要考虑到这些因素，并采取相应的措施进行补偿和调整。
6.进行仿真和测试:在设计完成后，需要进行仿真和测试以验证设计的正确性和性能。
通过仿真和测试，可以发现并解决设计中存在的问题，并进行优化和改进。
总之。
在0.18um数字CMOS工艺下设计高增益运算放大器需要综合考虑各种因素。
并进行优化和调整。
通过不断改进和迭代，可以获得高性能、可靠性的放大器设计。
