结构动力学 振型分解法

结构设计系列之振型分解反应谱法苏义前言我国规范对于常规结构设计有两个方法：底部剪力法和振型分解反应谱法。

其中，底部剪力法视多质点体系为等效单质点体系，且其地震作用沿高度呈倒三角形分布，当结构层数较高或体系较复杂时，其计算假再用，因部剪时，其计算假定不再适用，因此规范规定底部剪力法仅适用于高度不超过40m、以剪切变形为主且质量和刚度沿高度分布比较均匀的结构。

因此，一般结构均采用振型分解反应谱法。

振型分解反应谱法的基本步骤：通过体系的模态分析，求出多自由度体系的振型通过体系的模态分析求出多自由度体系的振型向量、参与系数等等；然后把每个振型看作单自由度体系，求出其在规定反应谱的地震加速度作用下产生的地震效应；最后把所有振型的地震效应式进行叠，得到体系震应应按一定方式进行叠加，就会得到体系地震效应的解。

注意注意：振型分解反应谱法只适用于弹性分析，对于弹塑性体系，由于力与位移不再具有对应关系，性体系，由于力与位移不再具有一一对应关系，该法不再适用。

目录一模态分析二反应谱分析三振型组合方法四方向组合方法一、模态分析模态分析也被称作振型叠加法动力分析，是线性体系地震分析中最常用且最有效的方法。

它最主要的优势在于其计算一组正交向量之后，可以将大型整体平衡方程组缩减为相对数量较少的解耦二阶平解阶微分方程，这样就明显减少了用于数值求解这些方程的计算时间。

模态分析为结构相关静力分析提供相关结构性能，包括结构静力地震作用分析和静力风荷载分析。

模态分析是其它动力分析的基础，包括反应谱分析和时程分析。

一、模态分析特征向量分析用于确定体系的无阻尼自由振动的模态和频率，分析这些自振模态是理解结构性能很好的工具。

下面我们以不考虑阻尼的高层建筑为例，了解一下关下面我们以不考虑阻尼的高层建筑为例，了解下关于无阻尼自由振动的一些基本概念。

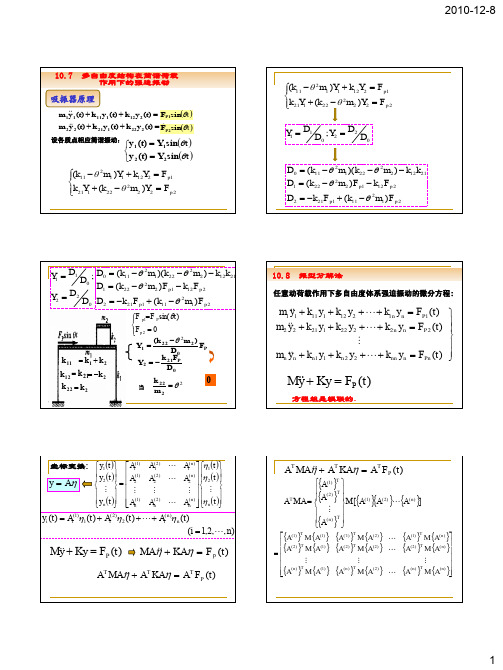

一、模态分析对于一般的高层建筑，我们可以将其看作多自由度体系。

根据每个质点的力学平衡条件，建立每个质点的振动平衡方程式，联立这些方程式，即为多自由度体系的振动平衡方程组。

简述振型分解法的概念
振型分解法是一种用于解决结构动力学问题的数学方法。

它的主要思想是将结构的振动模式分解为基本的单自由度系统，然后将这些系统的响应组合起来得到结构的全局响应。

在振型分解法中，每个单自由度系统都由一个质点和一个弹簧所组成。

通过求解这些单自由度系统的响应，可以推导出结构的整体响应。

这种方法的优点在于，它可以用数学上简洁的方式描述结构的振动特性，并可以直观地解释结构的响应模式。

振型分解法的应用领域非常广泛，特别是在建筑工程和机械工程中。

它可以用于分析结构在地震、风力和其他自然灾害下的响应，以及在车辆、飞机和船舶等交通工具的振动特性等方面。

总之，振型分解法是一种非常重要的数学方法，可以帮助工程师和科学家更好地了解结构的振动特性，并制定更加有效的控制和优化策略。

- 1 -。

盈建科采用振型分解反应谱法振型分解反应谱法是盈建科在结构动力学领域应用的一种方法，该方法可用于分析建筑物在地震作用下的反应，以及评估结构的抗震性能。

本文将详细介绍盈建科采用振型分解反应谱法的原理、步骤和应用案例，以便更好地理解和应用该方法。

首先，我们来了解振型分解反应谱法的原理。

该方法基于振型分解原理，通过将结构动力学问题转化为模态坐标下的一系列单自由度系统，进而求解得到结构的振动模态及其对地震激励的响应。

通过振型分解，我们可以更清晰地了解结构的各个振动模态对地震荷载的响应程度，从而为结构的设计和抗震评估提供依据。

接下来，我们将介绍盈建科采用振型分解反应谱法的具体步骤。

首先，需要确定结构的振型和振型参数。

这可以通过有限元分析、实测数据或者经验公式等方法来获取。

然后，我们可以得到结构的振型矩阵和振型频率。

接下来，需要求解各个模态下的约化质量、模态合成系数和模态质量参与系数。

最后，将得到的各个模态的反应谱与相关地震谱进行叠加计算，得到结构在地震作用下的反应谱。

除了上述步骤，盈建科还将振型分解反应谱法应用于多个工程案例中。

以某高层建筑为例，盈建科使用该方法对其进行抗震性能评估。

通过振型分解反应谱法的分析，我们得到了该建筑在不同振动模态下的反应值，进而评估了其在地震作用下的结构安全性。

通过该方法，我们发现了一些振动模态下结构的薄弱部位，并进行了相应的结构加固设计，确保了建筑在地震中的稳定性和安全性。

总结起来，盈建科采用振型分解反应谱法是一种有效的结构动力学分析方法。

通过该方法，我们可以更清晰地了解结构的振动模态及其对地震荷载的响应，为结构的设计和抗震评估提供依据。

通过应用实例的案例分析，我们证明了该方法在工程实践中的可行性和有效性。

盈建科将继续致力于研究和应用结构动力学领域的先进方法，为建筑行业的发展做出贡献。

采用振型分解反应谱法时，对于不进行扭转耦联计算的结构，结构j振型i质点的水平地震作用标准值，按下列公式计算：(i=1,2，…n， j=1,2，…n （2-5）式中：——相应于j振型自振周期的地震影响系数，按图2-1确定；——j振型i质点的水平相对位移；——集中于质点i的重力荷载代表值；——j振型的参与系数，对于进行扭转耦联计算的结构，各楼层可取两个正交的水平位移和一个转角共三个自由度。

结构j振型i层的水平地震作用标准值，按下列公式计算：（2-6a）（2-6b）（2-6c）式中：，，——分别为j振型i层的x方向、y方向和转角方向的地震作用标准值；，——分别为j振型i层质心在x、y方向的水平位移；——j振型i层的相对扭转角；——i层转动半径，可取i层绕质心的转动惯量除以该层质量的商的正二次方根：——计入扭转的j振型的参与系数，可按下式确定：当仅取x方向地震作用时：（2-7）当仅取y方向地震作用时：（2-8）当取与x方向斜交的地震作用时：（2-9）式中：、——分别为由式（2-7）、（2-8）求得的参与系数；——地震作用方向与x方向的夹角。

地震作用效应的组合：按上述方法求出相应于j振型i质点的水平地震作用后，即可用一般结构力学方法计算相应于各振型时结构的弯矩、剪力、轴向力和变形，这些统称为地震作用效应，用表示第j振型的作用效应。

由于相应于各振型的地震作用均为最大值，所以相应各振型的地震作用效应也为最大值，但结构震动时，相应于各振型的最大地震作用效应一般不会同时发生，因此，在求结构总的地震效应时不应是各振型效应的简单代数和，由此产生了地震作用效应如何组合的问题，或称为振型组合问题。

建筑设计规范规定当不考虑平扭耦合影响时，水平地震作用效应按照平方和平方根法（SRSS）的公式确定：（2-10）式中：——水平地震作用标准值的效应；——j振型水平地震作用标准值的效应。

当考虑平扭耦合影响时，单向水平地震作用的扭转按照完全二次项平方根法（CQC）的公式确定：（2-11）（2-12）式中：——地震作用标准值的扭转效应：、——分别为j、k振型地震作用标准值的效应；、——分别为j、k振型的阻尼比；——j振型与k振型的耦联系数；——k振型与j振型的自振周期比。

振型分解法的基本原理嘿，朋友们！今天咱来聊聊振型分解法的基本原理。

你看啊，这振型分解法就像是一个神奇的魔法工具。

咱可以把一个复杂的结构想象成一个大合唱团，每个成员就是结构的一部分。

而振型呢，就像是每个成员独特的唱歌方式。

这些振型可不是随便来的，它们就像是经过精心挑选的主唱、和声等等。

每个振型都有自己的特点和作用。

当这个大合唱团开始表演时，不同的振型就会按照自己的节奏和旋律来歌唱。

那这和我们的振型分解法有啥关系呢？其实啊，我们就是要把这个复杂的结构的振动给分解成一个个单独的振型的振动。

这就好比我们把合唱团的表演分解成每个成员的歌声。

这样做有啥好处呢？嘿嘿，这可就厉害了！一旦我们分解好了，我们就能更清楚地了解这个结构在振动时的各种表现。

就好像我们能清楚地听到每个成员的歌声，知道谁唱得好，谁可能有点跑调。

而且啊，通过振型分解，我们还能更好地预测这个结构在不同情况下的反应。

这不就跟我们了解了每个成员的唱歌风格，就能猜到他们在不同歌曲中的表现一样吗？你说神奇不神奇？这振型分解法不就是在帮我们解开结构振动的秘密嘛！再想想，要是没有振型分解法，我们面对那些复杂的结构振动，不就像听一团乱糟糟的噪音一样，完全摸不着头脑？但有了它，一切都变得清晰明了啦！我们可以根据这些分解出来的振型，来设计更稳定、更安全的结构。

就好像根据每个成员的特点，来打造一场完美的音乐会一样。

这不就是科技的魅力吗？让我们能更深入地了解这个世界，解决那些看似复杂无比的问题。

所以啊，朋友们，振型分解法真的是太重要啦！它就像一把钥匙，能打开结构振动这个神秘宝库的大门。

让我们能在这个领域里畅游，探索更多的奥秘。

你们说，这振型分解法是不是超级厉害的呀！。

振型分解法与振型分解反应谱法的区别振型分解法和振型分解反应谱法都是结构动力学中常用的分析方法，用于评估结构在地震作用下的响应。

两种方法具有一些相似之处，但也存在一些区别。

首先，我们来看看振型分解法。

振型分解法是一种基于结构模态的分析方法。

它通过将结构的动态响应分解为一系列模态振型的叠加来分析结构的反应。

振型分解法的基本思想是将结构的响应表示为一组相互独立振动的模态组合。

这些模态是结构自由振动的解，在没有外界作用力的情况下，结构只以某一特定的频率和振形振动。

对于一个多自由度的结构，它的振型是通过解析解或数值解的方式获得的。

振型分解法需要结构的动力特性，如模态频率、阻尼比等。

而振型分解反应谱法则是将振型分解法与反应谱法相结合的一种方法。

反应谱是反映结构对地震作用的响应特点的一种图表。

它描述了结构所经历的最大加速度、最大速度、最大位移等物理量的随时间变化关系。

振型分解反应谱法的基本思想是将结构的反应谱表示为一系列模态反应谱的叠加。

与传统的反应谱法不同的是，振型分解反应谱法考虑了结构的振形特性。

它将结构响应分解为一组模态响应，每个模态振型都有自己的模态反应谱。

通过分解得到的模态响应与各自的模态反应谱相乘，再相加得到结构的总反应谱。

振型分解法和振型分解反应谱法在一些方面存在相似之处。

首先，它们都基于结构的模态特性进行分析。

无论是振型分解法还是振型分解反应谱法，都需要得到结构的振型信息。

其次，它们都可以用于评估结构在地震作用下的响应。

通过分析结构的振型和模态反应谱，可以得到结构在地震作用下的最大响应，从而进行结构的设计和安全评估。

然而，振型分解法和振型分解反应谱法也存在一些区别。

首先，振型分解法更侧重于分析结构的模态特性和振型信息，它可以用于计算结构的自由响应。

而振型分解反应谱法更侧重于评估结构在地震作用下的受力情况，它可以用于计算结构的响应谱。

其次，振型分解法可以考虑结构的阻尼特性，通过引入阻尼比来计算结构的响应。
