JPG图片制作CAD电子签名
1、手写签名,扫描或拍照,保存为jpg格式,如图

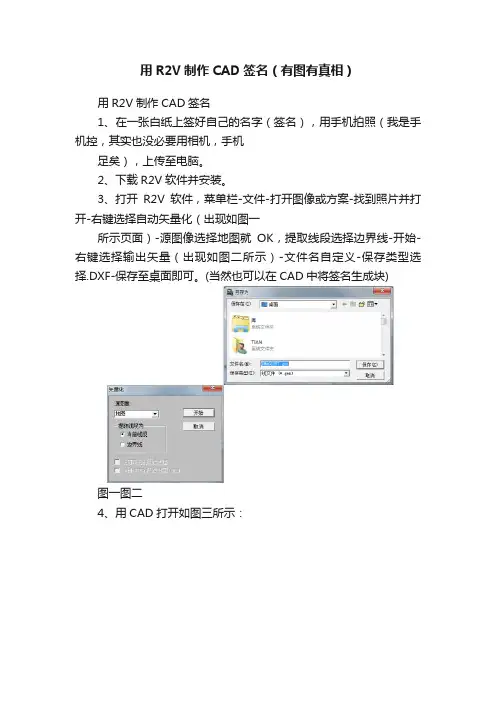

2、用R2V软件(网上搜索下载,资源很多)打开jpg文件
3、鼠标框选签名,右键,“自动矢量化”
弹出对话框,其中提取线段为:选择“边界线”,点击“开始”
4、再单击右键,选择“输出矢量”,保存类型选择dxf,然后保存,
弹出“dxf输出选项”对话框,点击确定
5、用CAD打开dxf文件,选中签名,b键将签名组成块,h键填充颜色,保存为dwf文件,CAD个性签名OK
