c电子签名制作步骤集团标准化小组：[VVOPPT-JOPP28-JPPTL98-LOPPNN]C A D电子签名制作方法说明姓名：何连伟日期：2014/9/22目录1.目的与适用范围在工程设计领域，工程师、设计师们每天接触大量的图纸。

图纸设计出来以后经过审批、流转后归档、录入系统。

每天一个阶段都有相关负责人签字确认，一旦出现错误要根据签署的名字查找负责归属人，所以签字时必不可少的一环。

然而传统的纸质签名一方面增加了审批人的工作负担，录入系统前一张张的图纸签字无疑需要花费大量的时间，降低工作效率，另外纸质签名被篡改后不易辨认责任人，也给工作带来一定的难度。

所以CAD电子签名的应运而生使这一问题迎刃而解。

那么CAD电子签名是怎样实现的呢？我们需要使用到R2V软件和CAD软件，R2V软件是一个可以把图像矢量化成CAD格式的软件。

本次说明文档适用于工程师、设计师因设计需要在图纸中录入电子签名，可参考本说明。

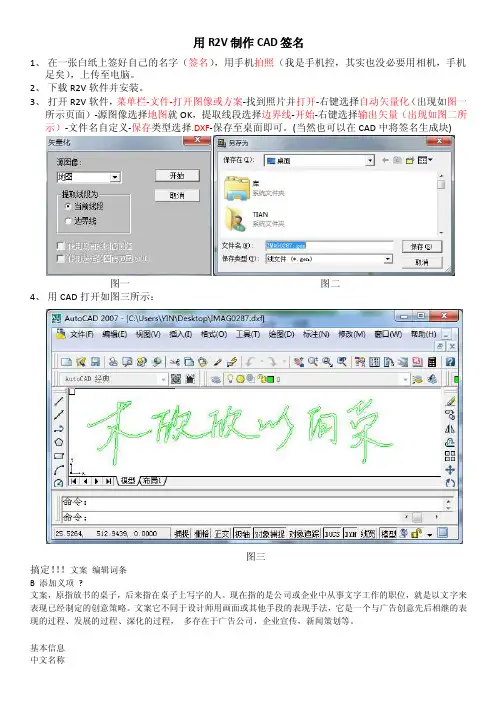

2.使用软件简介2.1R2V软件简介Raster2Vector（R2V）是一种高级光栅图矢量化软件系统。

该软件系统将强有力的智能自动数字化技术与方便易用的菜单驱动图形用户界面有机地结合到Windows&NT环境中，为用户提供了全面的自动化光栅图像（用相素来记录图像）到矢量图形（用点对点来记录图像）的转换，它可以处理多种格式的光栅（扫描）图像，是一个可以用扫描光栅图像为背景的矢量编辑工具。

由于该软件的良好的适应性和高精确度，其非常适合于GIS、地形图、CAD及科学计算等应用。

R2V图像格式支持1位黑白、8位灰度及彩色（4位、8位及24位）的TIFF、GeoTIFF和BMP图像文件格式。

R2V矢量输出/输入支持ArcView（形文件）、Arc/Info、DXF、MapInfo（MIF/MID）、MapGuideSDL、3D网格文件、3DDEM（兼容USGSDEM）及3DXYZ矢量文件格式。

2.2CAD软件简介计算机辅助设计(CAD-ComputerAidedDesign)指利用计算机及其图形设备帮助设计人员进行设计工作。

CAD的手写签名有比较简单的即时签法和预先制好签名文件的签法二种。

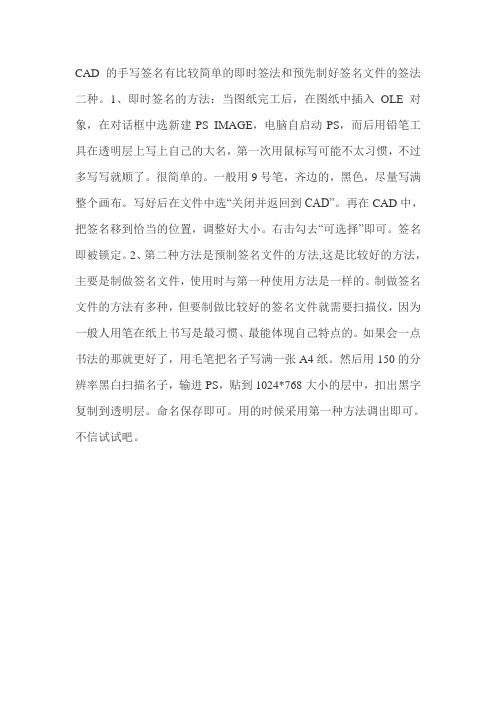

1、即时签名的方法：当图纸完工后，在图纸中插入OLE 对象，在对话框中选新建PS IMAGE，电脑自启动PS，而后用铅笔工具在透明层上写上自己的大名，第一次用鼠标写可能不太习惯，不过多写写就顺了。

很简单的。

一般用9号笔，齐边的，黑色，尽量写满整个画布。

写好后在文件中选“关闭并返回到CAD”。

再在CAD中，把签名移到恰当的位置，调整好大小。

右击勾去“可选择”即可。

签名即被锁定。

2、第二种方法是预制签名文件的方法,这是比较好的方法，主要是制做签名文件，使用时与第一种使用方法是一样的。

制做签名文件的方法有多种，但要制做比较好的签名文件就需要扫描仪，因为一般人用笔在纸上书写是最习惯、最能体现自己特点的。

如果会一点书法的那就更好了，用毛笔把名子写满一张A4纸。

然后用150的分辨率黑白扫描名子，输进PS，贴到1024*768大小的层中，扣出黑字复制到透明层。

命名保存即可。

用的时候采用第一种方法调出即可。

不信试试吧。

第一次使用CAD可视化数字签名必读
一、签署并体验第一个范例“智慧签名”

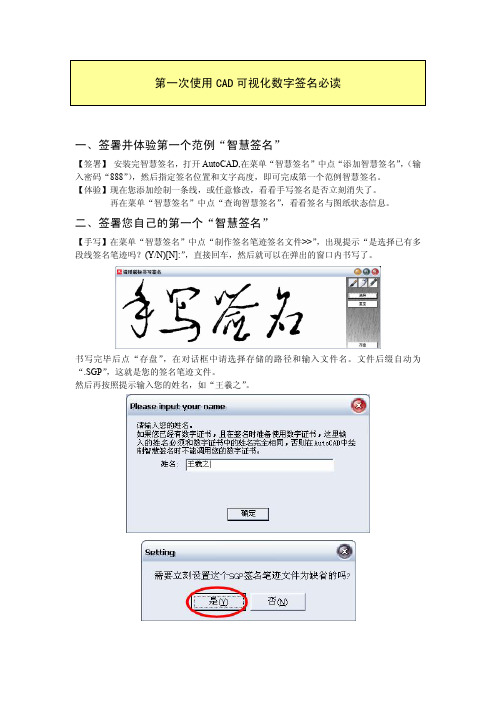

【签署】安装完智慧签名，打开AutoCAD,在菜单“智慧签名”中点“添加智慧签名”，（输入密码“888”），然后指定签名位置和文字高度，即可完成第一个范例智慧签名。

【体验】现在您添加绘制一条线，或任意修改，看看手写签名是否立刻消失了。

再在菜单“智慧签名”中点“查询智慧签名”，看看签名与图纸状态信息。

二、签署您自己的第一个“智慧签名”
【手写】在菜单“智慧签名”中点“制作签名笔迹签名文件>>”，出现提示“是选择已有多段线签名笔迹吗？(Y/N)[N]:”，直接回车，然后就可以在弹出的窗口内书写了。

书写完毕后点“存盘”，在对话框中请选择存储的路径和输入文件名。

文件后缀自动为“.SGP”，这就是您的签名笔迹文件。

然后再按照提示输入您的姓名，如“王羲之”。

祝贺你，您的SGP签名笔迹文件制作完毕。

此时可以关闭“请用鼠标书写签名”这个窗口了。

【签署】回到AutoCAD,在菜单“智慧签名”中点“添加智慧签名”，然后指定签名位置和文字高度，CAD中即刻绘制了您的真迹。

【体验】现在您添加绘制一条线，或任意修改，看看手写签名是否立刻消失了。

再在菜单“智慧签名”中点“查询智慧签名”，看看签名与图纸状态信息。

【注册】关于如何去除签名旁边的“试用”标记，请看PDF手册第18页“注册签名笔迹”章节。

cad怎么设计艺术签名？cad制作签名的教程

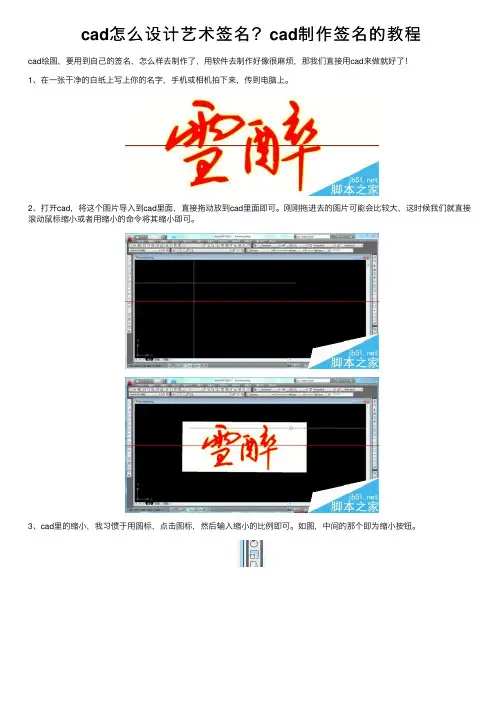

cad绘图，要⽤到⾃⼰的签名，怎么样去制作了，⽤软件去制作好像很⿇烦，那我们直接⽤cad来做就好了！
1、在⼀张⼲净的⽩纸上写上你的名字，⼿机或相机拍下来，传到电脑上。

2、打开cad，将这个图⽚导⼊到cad⾥⾯，直接拖动放到cad⾥⾯即可。

刚刚拖进去的图⽚可能会⽐较⼤，这时候我们就直接滚动⿏标缩⼩或者⽤缩⼩的命令将其缩⼩即可。

3、cad⾥的缩⼩，我习惯于⽤图标，点击图标，然后输⼊缩⼩的⽐例即可。

如图，中间的那个即为缩⼩按钮。

4、接下来我们就⽤多线段，把雪醉给描出来。

如图，就是⽤多线段秒出来的图⽚。

5、我没有可以移动图⽚，来看看我们描出来的这个雪醉。

6、这个名字我们描述出来了，那么我们就可以给他填充颜⾊了！颜⾊填充好了！如图
7、我们选择就可以对它粘贴为块，或者不需要粘贴为块，直接把填充的部分移动出来就是⼀个块，然后我们⼀个完美的签名就制作出来了！
注意事项：专业的签名还是⽤正规的签名⽅式，⽐如软件，还有加密等等，这样就不容易仿制。

这个还是⽤作分专业的⽐较好。

在AutoCAD图纸中加入自己的手写签名(原创)
设计人员在画图时一般都需要在图框内署上自己的大名，常用的作法当然是在硫酸纸底图上签好然后再晒图，但这样有些麻烦，其实稍微动下手，是可以将自己的手写签名加入到图纸中去的。

首先找张白纸，用记号笔签上名，字要大一些，这样将来做出来的签名才好看，个人建议至少单个字要有啤酒瓶底那么大才行。

把写好的签名拿去扫描，分辨率至少要300dpi，然后存为JPG 格式即可。

比如说我就用网上找的毛主席的签名做例子，是不是在白纸上写的其实无所谓。

到网上下载一个名为AlgoLab Photo Vector的小软件（下载链接），才1.42M，软件已经汉化过了，而且下载包里面有注册文件，导入即
可注册。

软件启动后的画面如下：
打开图片后，选择“自动处理”，也就是那个小人逃跑的按钮。

瞬间就处理好了，另存为dxf格式。

用AutoCAD打开后，显示的是一个带外方框的空心字。

因为软件生成的矢量化图形是封闭的，所以可以很方便地填充，再命名为“块”，并存为dwg格式。

最后插入到图框中的状况如下，效果还是不错的。

CAD制作个性签名步骤

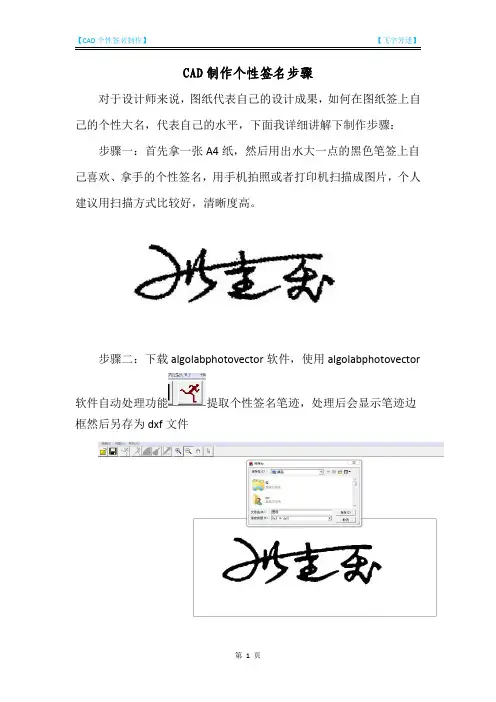

对于设计师来说，图纸代表自己的设计成果，如何在图纸签上自己的个性大名，代表自己的水平，下面我详细讲解下制作步骤：步骤一：首先拿一张A4纸，然后用出水大一点的黑色笔签上自己喜欢、拿手的个性签名，用手机拍照或者打印机扫描成图片，个人建议用扫描方式比较好，清晰度高。

步骤二：下载algolabphotovector软件，使用algolabphotovector
软件自动处理功能提取个性签名笔迹，处理后会显示笔迹边框然后另存为dxf文件
步骤三：CAD软件启动后，打开刚才保存的dxf文件，即完成个性签名，如需填充，可按自己的爱好填充颜色，然后制作成CAD图块，另存为dwg文件，以后可以直接使用了。

CAD电子签名绘制方法

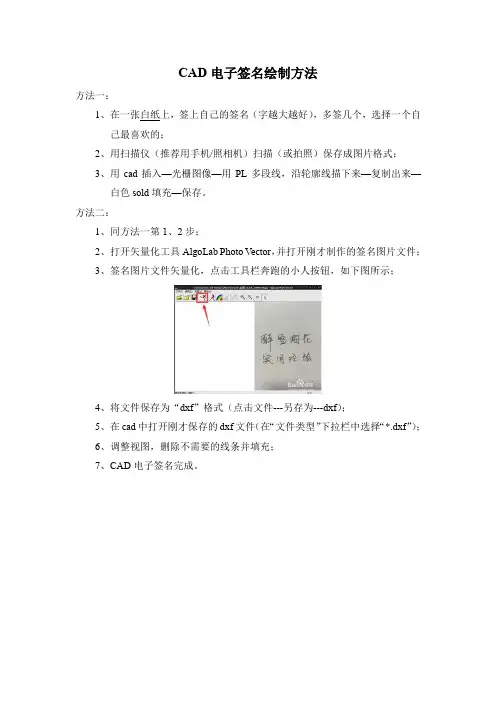

方法一：
1、在一张白纸上，签上自己的签名（字越大越好），多签几个，选择一个自
己最喜欢的；
2、用扫描仪（推荐用手机/照相机）扫描（或拍照）保存成图片格式；
3、用cad插入—光栅图像—用PL多段线，沿轮廓线描下来—复制出来—白
色sold填充—保存。

方法二：
1、同方法一第1、2步；

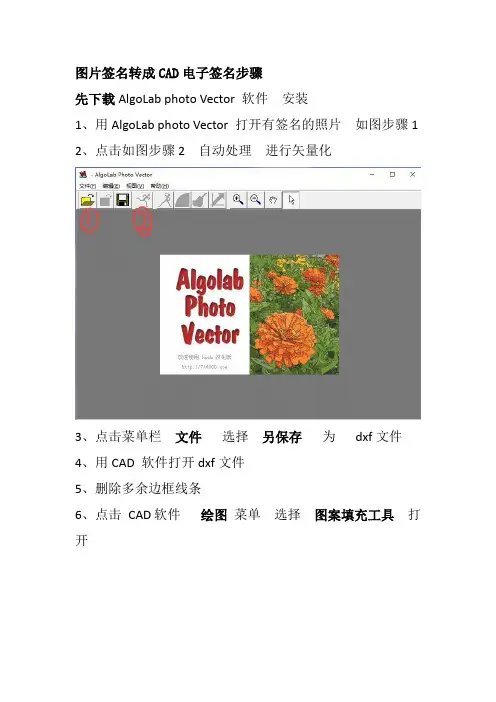

2、打开矢量化工具AlgoLab Photo Vector，并打开刚才制作的签名图片文件；
3、签名图片文件矢量化，点击工具栏奔跑的小人按钮，如下图所示；
4、将文件保存为“dxf”格式（点击文件---另存为---dxf）；
5、在cad中打开刚才保存的dxf文件（在“文件类型”下拉栏中选择“*.dxf”）；
6、调整视图，删除不需要的线条并填充；
7、CAD电子签名完成。
