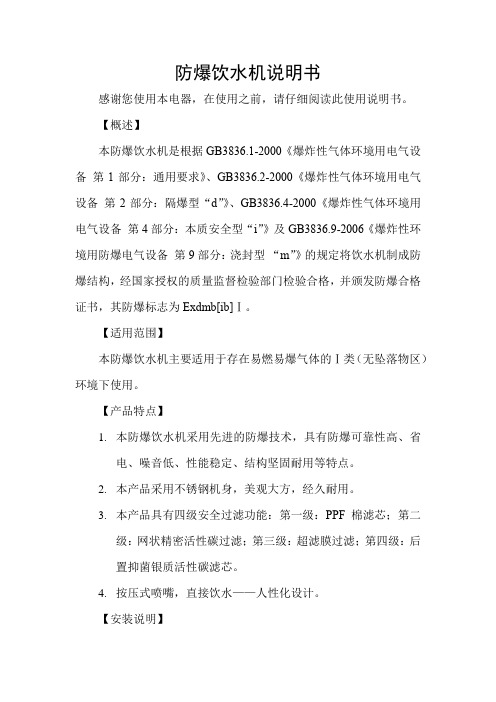

防爆饮水机说明书感谢您使用本电器，在使用之前，请仔细阅读此使用说明书。
【概述】本防爆饮水机是根据GB3836.1-2000《爆炸性气体环境用电气设备第1部分：通用要求》、GB3836.2-2000《爆炸性气体环境用电气设备第2部分：隔爆型“d”》、GB3836.4-2000《爆炸性气体环境用电气设备第4部分：本质安全型“i”》及GB3836.9-2006《爆炸性环境用防爆电气设备第9部分：浇封型“m”》的规定将饮水机制成防爆结构，经国家授权的质量监督检验部门检验合格，并颁发防爆合格证书，其防爆标志为Exdmb[ib]Ⅰ。
【适用范围】本防爆饮水机主要适用于存在易燃易爆气体的Ⅰ类（无坠落物区）环境下使用。
【产品特点】1.本防爆饮水机采用先进的防爆技术，具有防爆可靠性高、省电、噪音低、性能稳定、结构坚固耐用等特点。
2.本产品采用不锈钢机身，美观大方，经久耐用。
3.本产品具有四级安全过滤功能：第一级：PPF棉滤芯；第二级：网状精密活性碳过滤；第三级：超滤膜过滤；第四级：后置抑菌银质活性碳滤芯。
4.按压式喷嘴，直接饮水——人性化设计。
【安装说明】1.按防爆要求的规定将饮水机的电源接在15A的防爆断路器内，饮水机可靠接地。
2.将防爆饮水机面板往上提拿开，取出进水管连接减压阀后接通水源，接通排水软管。
注意：调节减压阀使其水压控制在0.1MPa~0.3MPa之间即可。
阀体顶部内六角压力调节旋钮，顺时针拧为加大压力，反时针拧为减小压力3.本机红色按钮为热水出口，蓝色为冷水出口，喷嘴水龙头为冷水。
4.打开自来水水源，打开防爆饮水机上的出水龙头，让滤芯冲洗15分钟左右，关上出水龙头。
【使用说明】1.新机时请先打开红色按钮，约等5分钟让热水桶充满水，热水龙头有水流出后才能通电，以避免加热管干烧损坏。
2.打开前盖，按下加热按钮进行加热，此时加热指示灯亮。
3.当水加热完成后，加热指示灯灭。
4.热水加热中，会有小水滴或水蒸汽冒出属正常现象。
济宁陆屹宗连超讲述YJD6-15/660(380)F 矿用隔爆兼本安型饮水机目录前言 (1)1.概述 (2)2.型号、型式 (2)3.主要技术指标 (3)4.结构概述 (3)5.工作原理 (5)6.安装、使用、维修 (5)7.备件 (6)8.随机文件明书 (6)9.定货规范 (6)YJD6-15/660(380)F矿用隔爆兼本安型饮水机1.概述1.1.用途YJD6-15/660(380)F矿用隔爆兼本安型饮水机(简称饮水机)应用现代科学技术和PLC 控制技术及全不锈钢材料设计制造。
蒸饭箱具有缺水和过热自动断电保护功能。
该型产品可用于煤矿井下有瓦斯及煤层危险的场合。
自动蒸饭和加热饮用水。
153提高7650井下2821工人的生活质量。
1.2.使用条件饮水机能在下列条件下正常工作：a）海拔不超过2000m气压为80kPa～110kPa；b）环境温度：－10℃～＋40℃；c）周围空气相对湿度不大于95%（+25℃）；d）在具有甲烷和煤尘混合气体的煤矿井下；e）与水平面的安装倾斜度不超过5°；f）在无显著摇动与冲击振动的地方；g）能防止滴水的地方；h）污染等级：三级；2.型号、型式2.1.型号饮水机的型号及含义如下：Y J D 6 –15 / 660(380) F带蒸饭功能额定电压（V）额定功率（KW）饮水腔容积（L）电加热隔爆兼本质安全型饮水装置2.2.执行标准： GB3836.1-2000、GB3836.2-2000、GB3836.3-2000、GB3836.4-2000、GB/T2423.4-1993和GB/T14048.1-2006的规定。
2.3.型式饮水机的型式如下：a.矿用隔爆兼本质安全型，防爆标志为：Exd［ib］I；b.电路由隔离开关、接触器、热过载继电器、熔断器、PLC控制器、电加热器、等构成，控制方式为自动控制；c.具有参数工作状态显示。
3.主要技术指标a.额定电压：三相AC 660V； 380Vb.额定频率：50Hz；c.额定加热功率：15kW，额定电流：13.5A；23A；(蒸饭12 kW；饮水3 kW)d.饮水保温：80～95℃；e.蒸饭手动加热，饭熟后手动停止；饮水自动加热，自动保温；f.饮水加热容积6L，蒸饭容积：一次蒸饭标准饭盒50盒。
ZJJ-9/660（A）矿井水净化加热装置（矿用净化饮水机）使用说明国家安全生产监督管理总局研究中心北京睿鸷科技发展有限责任公司邯郸市矿友水净化设备有限责任公司北京营销中心安全注意事项及提示：* 本装置要求专业技术人员进行安装！* 使用本装置应详细阅读本操作手册！* 通电状态，禁止打开本装置隔爆电控箱！* 本装置适用于井下水、地面输送的自来水，严禁将地面经处理后的中水作为水源！为确保该装置正常运转及人身安全，请按照以下要求严格执行：* 本装置工作压力为0.8～1.1MPa，若进水压力大于1.1MPa，请务必安装减压阀。
* 矿用开水器的接地端子PE必须可靠接保护地；* 安装在巷道压力较小，地板平稳没有摇动和水侵袭的地方，该产品严禁用于煤与瓦斯突出或喷出的矿井以及矿井中所有回风巷中；* 本装置是通过“净化滤芯”对水质进行净化，水源的好坏直接影响滤芯寿命，若水源杂质含量较高，请在进水管道上安装100～200μm的过滤阀，以延长滤芯使用寿命。
* 未经专业人员同意，不得擅自改变本装置电器元件及改变原状态。
本产品具有以下优点：*本装置具有无水、超温、断路断电保护功能；*本装置具有自动补水、自动加热、自动测温控温、进水超压保护功能；*经本装置过滤可有效去除水中杂质微粒、胶体、病菌、铁锈、大分子有机物、无机盐、异味以及水中的余氯等有害物质，并有很好的除垢效果；* 从本装置流出的饮用水，已经经过五级过滤及杀菌，请放心饮用！一、概述1.1手册使用指南本手册介绍了ZJJ-9/660（A）矿井水净化加热装置（以下简称矿用开水器）的正确运输、安装、保护及故障诊断等有关内容，使用前请详细阅读本使用手册，以便正确使用。
1.2 开箱检查* 开箱前察看包装有无破损现象；* 开箱后检查物品是否与装箱单相符（装箱单放在箱内资料袋内）；* 检查设备有无破损，如有破损请及时与供货商或我公司联系；1.3产品型号Z J J9660(A)/设计序号输入电压为660V，AC额定功率为9kW加热净化装置1.4产品的搬运* 产品的搬运务必从底部向上吊起或托起；* 产品不得堆积叠放，以免损坏设备；*产品需按照包装上箭头指示方向水平向上放置，不得平放或倒置；*产品在冬季运输时，应采取保温措施以免将矿用矿用开水器冻坏。
YBHZD-2/127矿用防爆饮水机安全牢靠, GB3836-2000的防爆要求。
一体化规划,节省空间,设备便当,冷热出水口,主动进水,无需人工加水。
不锈钢管路全封闭cm02规划,根绝二次污染,确保饮水卫生。
适用多种水源：五级物理办法过滤,无任何化学办法,保存水中矿物质,更利于健康。
选用较新专利技术,常压热水循环规划,根绝爆裂危险,大大提高运用寿数。
加热选用微机控制维护原理,数字测温,控制精度高,牢靠；数字闪现,免维护。
降压低功率规划原理,非电气量的防干烧维护更牢靠,更安全。
整1325：：5470：：231机豪华美丽,统筹经用,永不生锈。
安全牢靠，防爆要求。
一体化规划，节省空间，设备便当，冷热出水口，主动进水，无需人工加水。
不锈钢管路全封闭规划，根绝二次污染，确保饮水卫生。
适用多种水源：五级物理办法过滤，无任何化学办法，保存水中矿物质，更利于健康。
矿用防爆饮水机运用办法（先加水后加电）
1加上水，将装有纯净水的水瓶平稳地倒置在聪明座的进水口上或把过滤的水桶平稳放置于热水器上，并加满水，翻开热水阀，水瓶有气泡冒起，说明水正在流入水胆，直至水从热水阀流出间断（次运用需冲刷几回）。
2加满水后把电源线接到127V电源上，外壳接好地线。
3翻开电源开关进行加热，这时加热指示灯红灯亮，当水温达到86OC时。
红指示灭绿指示灯亮，间断加热，进行保温，当水温低于86OC时，再次加热，这时红灯亮，绿灯灭。
矿井加热机组使用说明书概述：KJZ系列矿井加热机组是我公司设计制造的一种适用于各种矿井井口通风防冻保温的产品，机组主要由网式过滤进风口、风机段、变径、加热段、送风口、送风调节阀、壳体等组成。
机组主要特点：具有外观美观、结构合理、散热量大、安装方便等特点。
使用环境电压：380v/660v热媒：0.2-0.4MPa蒸汽；95-130热水机组安装：1、机组安装位置的四周，尤其是外接水（汽管）侧必须留有一定的空间，供安装、检查和维护机组用。
2、机组应放置在车间的水泥地面上或钢制的机座上。
3、根据供给热媒不同，配备相应的给、排水管路。
以热水为热媒时：下部进水，上部回水，在回水出口处或干管最高处应安装自动放气阀，并在供水管路上设备截止阀及泄水阀。
以蒸汽为热媒时：上部进汽，下部为凝结水出口，在凝结水出口处应安装疏水器。
4、机组与水管路连接时，应同时使用两个管钳，严禁将拧紧力直接作用于机组的管头上。
5、机组电机电源为380V(660V),50Hz，机组电机接线时，应注意查看风机叶轮旋转方向是否符合旋转标志规定。
6、机组安装进出水时，阀门，疏水器等要与机组预留口径相同机组使用：1、应首先检查风管道是否洁净，热媒是否符合要求的洁净软化水，或0.2~0.4MPa的蒸汽。
机组热媒系统工作压力不应超过0.6MPa。
2、检查风机叶轮旋转方向是否符合标志规定。
3、机组运行应由专业人员操作管理，应经常检查运行状况，发现异常时应及时处理或停机排除。
4、冬季停机时应保证热水（汽）循环，以防冻坏加热器。
必须打开机组的检修门，防止风机电机过热。
机组维护：1、经常除去机组表面灰尘，保持清洁。
2、机组安装运行一个月以后，应全面检查一次各种连接紧固。
3、机组运行两年之后，应进行一次全面的检查、维护、保养。
重点应检查换热器、热媒水（汽）管路系统。
4、机组停机时，夏季将换热器内充满水，以防管内锈蚀；冬季将换热器内的水全部排空，以防冻裂。
山西海裕科技有限公司。
OPERATING & MAINTENANCEINSTRUCTIONS FOR EXHEATFP-RCH TYPE FLAMEPROOF WATERHEATER1.0 GENERAL1.1 All work should be carried out by suitably qualified personnel.1.2 Heaters must be handled with care & stored in dry conditions.1.3 Adequate withdrawal space must be provided to allow the removal of the heater assembly.1.4 Carefully remove all protective packaging & visually inspect unit for any transit damage.1.5 All prevailing rules, regulations & bylaws in force at the time & place of installation must be observed.1.6 Heaters must only be immersed in the fluid they are designed to heat.1.7 The introduction of alternative fluids even in small concentrations for purposes such as sterilising may cause seriousdamage to the heater & will invalidate the warranty.1.8 Any modification not carried out by Exheat Limited or its approved agent will invalidate certification & warranty. 1.9 For Hazardous area heaters reference must be made to EN 60079-17.1.10 All electrical testing must be carried out in a non-hazardous area.1.11 Precautions must be taken to prevent damage to machined surfaces & threads of flameproof enclosures.1.12 Ensure that any special conditions for safe use detailed on the hazardous area certification are compiled with.2.0 INSTALLATION Refer to Fig.12.1 The heater should be securely fixed in position & all terminal connections checked for tightness before energising. 2.2 The unit must be wall mounted allowing one metre above the highest draw off point to ensure good flow.2.3 Sufficient clearance must be allowed to ensure access to the ball valve assembly.2.4 The wall fixing points are designed to accept 8mm bolts which should not be less than 50mm in length.2.5 Always ensure that the wall is sufficiently strong to carry the weight of the unit when it is full of water.3.0 PIPEWORK CONNECTIONS Refer to Fig.23.1 The installation must conform to any local authority byelaws.3.2 The cold water supply & warning pipe assembly (overflow) can be connected to either side of the unit, the respectiveapertures are pre-formed in the outer case & these should be used as guides for cutting through the cold water tank. 3.3 A 22mm hole saw is required for the inlet & a 27mm hole saw for the warning pipe.3.4 An isolating valve must be fitted to the cold water mains supply to allow for servicing.4.0 FITTING TO COLD WATER TANK Refer to Fig.34.1 The FP-RCH series of water heaters are supplied with all the components that are required to comply with the UKWRC byelaw 30.4.2 The filter & breather assembly is a push snap-fit connection & should be fitted to the lid in the aperture provided.4.3 The warning pipe assembly (overflow) comprises of three components.4.4 The threaded elbow (tank connector) is inserted through the hole that has been cut, & tightened with the nut & sealingwasher on the inside of the tank.4.5 The 90° bend internal “dip tube” is pushed firmly into the connector facing downwards. The warning pipe (overflow)screen is located securely in to downwards external connection of the connector.4.6 The ball valve assembly is fitted as required, adjusting the float to ensure that the water level in the tank does notexceed the water level line.4.7 Before making electrical connections it is recommended that the unit is filled & checked for leaks.4.8 After installation, replace lid & secure with retaining screw supplied.5.0 ELECTRICALSUPPLY CONNECTIONS Refer to Fig.45.1 Refer to wiring diagram (Fig.4)5.2 The cable entry is positioned on the side of the terminal box.5.3 Before connection ensure that the supply corresponds with that specified on the rating label.5.4 Ensure that the sizes & types of cable to be used are suitably rated for the load & temperature of the unit.5.6 Each heater must be protected by a suitably rated over current device.5.7 The cables must enter the heater terminal box via a certified Ex d cable gland (not supplied) & be fitted by a qualifiedperson.5.8 The covers & bodies of RF series terminal boxes are unscrewed after slackening the locking grub screw. When re-fitting ensure that the “O” ring seal is in good condition & correctly located. The main cover threads MUST be kept clean & free from any debris at all times.5.9 The installer or end user must connect to the Exheat supplied terminals within the terminal box – DO NOT – connectto or disturb factory fitted heating element wiring.CONNECTION6.0 EARTH6.1 WARNING – these heaters MUST BE EARTHED.6.2 The external earth connection is located adjacent to one of the terminal box cable entries.6.3 An internal earth connection is provided inside the terminal box.7.0 OPERATION7.1 Important – the unit MUST be full of water before switching on the electricity supply & at all times whilst energised.7.2 The cold water supply to the integral cistern is controlled by the ball valve; water drawn from the unit is replaced fromthe contents of the cold water cistern that is refilled automatically.7.3 Heat is transferred by means electric heating elements.7.4 Control of the heater is facilitated by thermostats, & reference should be made to the wiring diagram to ensure thatthese are correctly connected & set prior to energising the heater.7.5 Where a manual reset cut-out is installed, the terminal box cover will have to be removed to enable a reset to becarried out.MUST NOT be used if suspected of being frozen. If water ceases to flow switch off the electricity supply 7.6 Theunitimmediately at the isolating switch. If the unit is to be serviced or drained disconnect the electricity supply beforecommencing the operation.8.0 MAINTENANCE8.1 All prevailing site safety regulations shall be adhered to at all times.8.2 Before & whilst any maintenance activity is carried out, it must be ensured that there are no hazardous gases present.8.3 Equipment is to be fully isolated from the electricity supply before & whilst any work is being carried out.8.4 Any damage or faults should be notified to Exheat Limited immediately.8.5 For equipment certified for use in hazardous areas reference should be made to EN 60079-17 (especially table 1) inaddition to the following recommendations.8.6 Any replacement parts required must be obtained directly from Exheat. The use of any other parts will void anycertification and warrantyMonthly8.7 3a. Generally inspect the equipment for external damage or leaks.Monthly8.8 6a. Isolate the electrical supply & remove the cover.b. Internals should be clean & dry.c. Insure terminals are intact & secure.d. Heating element insulation resistance to be at least 2 megaohm.e. Refit cover with new gasket or “O” ring if required.f. Earth continuity must be maintained between all earth points & main structure.8.9 Annuallya. Check all above.b. Check for element failure or low insulation resistance.c. Check operation of level switch by draining & re-filling unit with electrical fully isolated.8.10 Only Exheat Limited or its approved agent to carry out element or level switch replacement in hazardous area heatersotherwise the certification will be invalidated.8.11 If heater is being left unused for a period greater than 3 months carry out 6 monthly maintenance before energizing.9.0 Marking9.1 II 2 G/DEx d IIC T4 to T610.0 Certification10.1 LCIE 01 ATEX 6026 XModel Capacity (Litres) Dimensions (mm) Weight (kg)Hot Cold A B C D E F EmptyFullFP-RCH25 25 8 815 470 785 210 670 320 24 57 FP-RCH50 50 24 860 600 830 320 715 450 36 110 FP-RCH75 75 24 10306001005320890450 41 140 FP-RCH100 100 24 1190600 1160320 1045450 44 168 Fig.2Fig.3Fig.4。
防爆智能饮水机控制器近年来，智能饮水机已逐渐普及，为人们在饮水方面提供了便利，解决了传统水龙头饮水难以下咽的问题，但与此同时，也存在着安全问题。
近期，多起智能饮水机爆炸事件引起人们的关注。
据报道，这些饮水机发生爆炸事故的原因，很大程度上与饮水机里面的阀门或控制器出现故障有关。
为此，防爆智能饮水机控制器应运而生。
防爆智能饮水机控制器是一种能够有效预防饮水机发生爆炸事件的高新技术产品，具有多种优越性能：1.智能控制技术防爆智能饮水机控制器采用先进的芯片控制技术，具有智能识别、自我保护和自动控制等特点，真正实现了智能化管理和控制。
2.原材料优质防爆智能饮水机控制器采用高品质防爆材料生产，外壳材料具有良好的耐磨性和抗压性，能够有效保护内部电路，延长使用寿命。
3.清洁方便安全传统饮水机清洗时需要将水桶、滤网完全拆解，清洗维护过程繁琐，易造成电路故障。
而防爆智能饮水机控制器采用暴力防爆技术，整机紧凑设计，使用起来更加方便，清洗也更加简单安全。
4.科学合理省电防爆智能饮水机控制器采用科学控制程序，能够在饮水量最佳的情况下保持节能环保。
该控制器还能够智能检测水温，自动开关节能模式，保证饮水机的健康优越性能。
预防与维护为预防智能饮水机出现爆炸事故，每一个饮水机使用者都需要注意以下事项：1.定期清洗定期对饮水机进行清洗、消毒，保证其内部卫生干净，同时避免故障的产生。
2.经常检查使用饮水机一段时间后，要经常检查和维护其控制器，避免其发生故障，造成不必要的损失。
3.安全饮用使用智能饮水机时，要遵守相应的使用方法，保证安全饮用水源。
结论在日常生活中，安全饮水是非常重要的。
随着防爆智能饮水机控制器的出现，人们的生活水平不断提高，使用饮水机时更加放心、便捷、安全。
防爆智能饮水机控制器已经成为智能饮水机发展的最新趋势，相信我们在未来的生活中，将会看到更加优质的防爆智能饮水机控制器产品的推陈出新。
